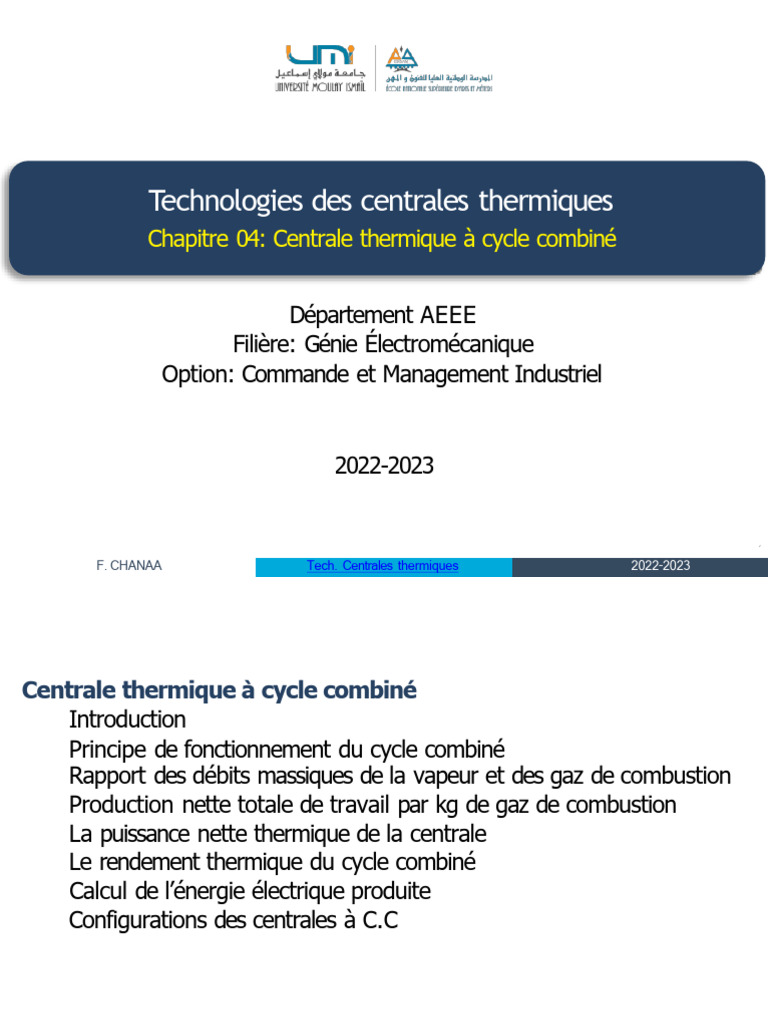

Technologies des centrales thermiques

Chapitre 04: Centrale thermique à cycle combiné

Département AEEE
Filière: Génie Électromécanique
Option: Commande et Management Industriel

2022-2023

F. CHANAA Tech. Centrales thermiques 2022-2023

Centrale thermique à cycle combiné
Introduction
Principe de fonctionnement du cycle combiné
Rapport des débits massiques de la vapeur et des gaz de combustion
Production nette totale de travail par kg de gaz de combustion
La puissance nette thermique de la centrale
Le rendement thermique du cycle combiné
Calcul de l’énergie électrique produite
Configurations des centrales à C.C

F. CHANAA Tech. Centrales thermiques 2022-2023

Introduction
Pour les turbines à gaz seules, le rendement n’excède pas 35 %.

Solution 1 : La situation peut être améliorée quelque peu en utilisant la

régénération, mais l’amélioration est limitée.

FIGURE 1 : TURBINE À COMBUSTION AVEC RÉGÉNÉRATION

F. CHANAA Tech. Centrales thermiques 2022-2023

Introduction
Pour les turbines à gaz seules, le rendement n’excède pas 35 %.

Solution 2 :
N.B:
▪ les gaz d'échappement de la turbine à gaz sont encore
suffisammentchaudes (entre 400 et 650 °C environ).
▪ La température maximale du fluide à l’entrée de la turbine pour
un centrale à vapeur moderne est d’environ620 ℃.

fonctionner en cascade une ou plusieurs turbines à gaz, suivies

d'une centrale à vapeur dont la source chaude est la source
froide des turbines à gaz
→ Cycle Combiné Gaz-Vapeur (CCG) atteignant des
rendements de plus de 55 % contre 35 % pour les TAG
seules.

F. CHANAA Tech. Centrales thermiques 2022-2023

Principe de fonctionnement du cycle combiné
❑ Les centrales de ce type associent
une Turbine à Combustion (TAC)
et une turbine à vapeur.

❑ Combustibles brûlés : Gaz ou fioul.

FIGURE 2: SYNOPTIQUE D’UNE CENTRALE THERMIQUE À

CYCLE COMBINÉ.
Principe de fonctionnement du cycle combiné
Dans un premier temps:

❑ De l'air prélevé dans l'atmosphère est fortement

comprimé par un compresseur, ce qui augmente
sa pression et sa température.

❑ Il pénètre ensuite dans la chambre

de combustion, dans laquelle est
injecté du fioul ou du gaz. Ce
mélange gazeux est porté à plus
de 1 000 °C.

❑ Le mélange dégage ainsi beaucoup

d'énergie pour faire tourner une
TAC.

❑ La TAC entraîne un alternateur qui

produit de l'électricité.

FIGURE 2: SYNOPTIQUE D’UNE CENTRALE THERMIQUE À

CYCLE COMBINÉ.
Principe de fonctionnement du cycle combiné
Ensuite,

❑ les gaz chauds d'échappement de la TAC

sont valorisés/utilisés pour produire de la
vapeur par le biais d'un générateur de
vapeur (chaudière de récupération).

❑ La vapeur fait tourner une turbine

qui entraîne son propre alternateur.

❑ L'alternateur produit de l'électricité.

La même quantité de
combustible sert à une double
production d’électricité

FIGURE 2: SYNOPTIQUE D’UNE CENTRALE THERMIQUE À

CYCLE COMBINÉ.
Principe de fonctionnement du cycle combiné

❑ Les cycles combinés gaz permettent de réduire :

✓ de moitié les émissions atmosphériques de dioxyde de carbone (CO2),
✓ de diviser par trois les oxydes d'azote,
✓ de réduire fortement les émissions d'oxydes de soufre

❑ Ces nouvelles installations contribuent donc à améliorer les

performances environnementales du parc thermique à flamme.

❑ Ce type de centrale peut être facilement implanté au plus près des lieux
de consommation (zones urbaines, installations industrielles, sites EDF
existants).

❑ Dans un cycle combiné simple de ce type, la turbine à gaz fournit les

deux tiers de la puissance totale. La turbine à vapeur, alimentée en
vapeur surchauffée à des conditions de 85 - 100 bar et 510 - 540 °C,
fournit le tiers restant.
Cycle combiné : Combinaison de deux cycles en cascade, le cycle de
Brayton d'une TAG et le cycle de Rankine d'une TAV.

(1200 °C)

(GVR¹) (500 °C)

(300 °C)

FIGURE 3: CYCLE COMBINÉ GAZ-VAPEUR.

¹Générateur de Vapeur Récupérateur GVR
C. ED-DAHMANI
F. CHANAA Tech. Centrales thermiques 2022-2023
Rapport des débits massiques de la vapeur et des gaz de
combustion

En pratique, la quantité de vapeur chauffée par les gaz d’échappement

reste limitée, dont sa valeur est déduite à travers le rapport des
débits massiques. Ce dernier est déterminé à partir d’un bilan
énergétique dans l’échangeur de chaleur :

C’est à dire :
1 kg de gaz d’échappement ne peut chauffer que y kg de vapeur
d’eau de T2 à T3 lorsqu’ils sont refroidis de T8 à T9.

F.CHANAA Tech. Centrales thermiques 2022-2023

Production nette totale de travail par kg de gaz de
combustion

Pour chaque kg de gaz de combustion, l’installation combinée fournira

Wnet,C [kJ] de travail :

Wnet,C = Wnet,g + y × Wnet,v [kJ/kg gaz]

F.CHANAA Tech. Centrales thermiques 2022-2023

La puissance nette thermique de la centrale

La puissance nette thermique de sortie de l’installation est déterminée

en multipliant l’énergie produite par le débit massique du fluide de travail
dans le cycle de la turbine à gaz :

.
Pth = 𝑚𝑔 × Wnet,c [MW]

F.CHANAA Tech. Centrales thermiques 2022-2023

Rendement thermique du cycle combiné

𝑊𝑛𝑒𝑡,𝑐 ℎ7 − ℎ8 − ℎ6 + ℎ5 + 𝑦(ℎ3 − ℎ4 )
𝜂𝑡ℎ = =
𝑄𝑖𝑛 ℎ7 − ℎ6

Le cycle combiné augmente l’efficacité

sans augmenter considérablement le
coût initial du consommation. Par
conséquent, de nombreuses nouvelles
centrales fonctionnent à cycle combiné, et
beaucoup d’autres centrales à vapeur ou à
gaz existantes sont converties en cycles
combiné. Des rendements thermiques
jusqu’à 65% sont signalés suite à cette
conversion.

F.CHANAA Tech. Centrales thermiques 2022-2023

Calcul de l’énergie électrique produite
En tenant compte en outre du rendement ηg de la génératrice électrique,
lequel atteint de 80% à 95%, on obtient la puissance électrique aux bornes
de la machine électrique Pel , à savoir :

Pel = ηg × PTh = ηg × ηTh × Pcomb = ηtot × Pcomb

Avec :
PTh : Puissance nette thermique de sortie de l’installation

Pcomb : Quantité de chaleur ajoutée par heure du combustible

ηth : Rendement thermique du cycle combiné

ηtot : Rendement total ηtot des deux machines prises ensemble

F.CHANAA Tech. Centrales thermiques 2022-2023

Configurations des centrales à C.C

Dans une centrale à cycle combiné, qui associe deux types de turbines :
la turbine à combustion et la turbine à vapeur, différentes configurations
de centrale sont possibles :

•Soit une turbine à combustion, une turbine à vapeur et un alternateur

sur la même ligne d’arbre (configuration à « arbre unique ») ;

⇒ diminue le nombre de machines, donc l'encombrement, mais

démarre plus lentement.

•Soit une turbine à combustion avec son alternateur et une turbine à

vapeur avec son alternateur (configuration « multi-arbres ») ;
⇒ démarrage et la montée en puissance rapides des turbines à
combustion.

F.CHANAA Tech. Centrales thermiques 2022-2023
