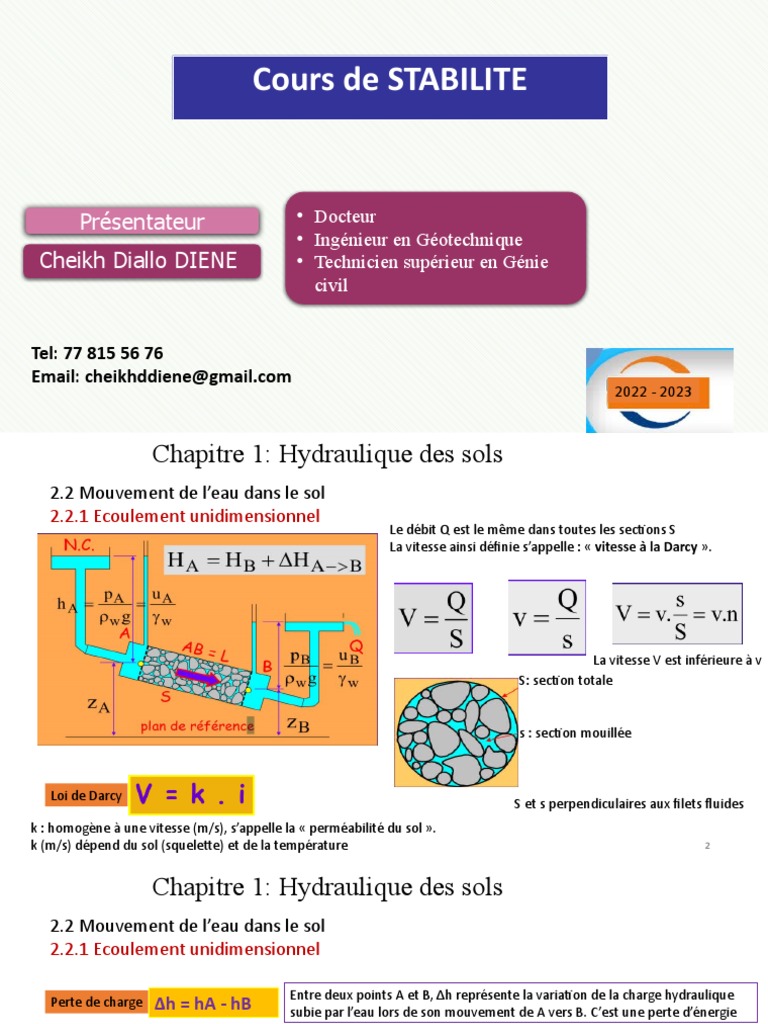

Cours de STABILITE

Présentateur • Docteur
• Ingénieur en Géotechnique
Cheikh Diallo DIENE • Technicien supérieur en Génie
civil

Tel: 77 815 56 76
Email: cheikhddiene@gmail.com
2022 - 2023
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement unidimensionnel
Le débit Q est le même dans toutes les sections S
La vitesse ainsi définie s’appelle : « vitesse à la Darcy ».

La vitesse V est inférieure à v

S: section totale

s : section mouillée

Loi de Darcy
S et s perpendiculaires aux filets fluides
k : homogène à une vitesse (m/s), s’appelle la « perméabilité du sol ».
k (m/s) dépend du sol (squelette) et de la température 2
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement unidimensionnel

Entre deux points A et B, Δh représente la variation de la charge hydraulique

Perte de charge Δh = hA - hB subie par l’eau lors de son mouvement de A vers B. C’est une perte d’énergie

Gradient C’est la perte de charge par unité de longueur en un point donné

hydraulique
i = Δh/dl Le gardient hydraulique critique (ic ), est celui qui va provoquer un état de
boulance appelé phénomène de renard.

Loi de Darcy k : homogène à une vitesse (m/s), s’appelle la « perméabilité du sol ».

k (m/s) dépend du sol (squelette) et de la température

3
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement unidimensionnel
Mesure de la perméabilité au laboratoire

Perméable perméamètre à charge constante

Exemple :
S=81 cm 2
h=105 cm
L=11,7 cm
On récupère
200 cm 3 en
500 s.
4
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement unidimensionnel
Mesure de la perméabilité au laboratoire

Perméamètre à charge variable

5
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement plan
lignes équipotentielles : même charge hydraulique sur une même ligne
lignes de courant : tangentes au gradient hydraulique.
La connaissance de ce réseau nous fournit en tout point la vitesse de l’eau « v », la charge
hydraulique « h », la pression interstitielle « u », et le débit « q ».

Conditions aux limites

- BEC: ligne d’écoulement.
- FG : ligne de courant
- AB : ligne équipotentielle hA =hB =h
- CD : ligne équipotentielle hC = hD =0
Pour tracer le réseau d’écoulement, certaines conditions doivent être
satisfaites :
- lignes de courant orthogonales aux lignes équipotentielles.
- les quadrilataires curvilignes doivent être semblables.
- les conditions aux limites satisfaites.
- même débit et même perte de charge entre deux lignes de courant.

6
 Chapitre 1: Hydraulique des sols
2.2 Mouvement de l’eau dans le sol
2.2.1 Ecoulement plan

Calcul du débit : Le débit traversant un quadrilatère est donné par :

C’est le débit traversant un canal « i »

Δh étant la perte de charge élémentaire.
Si on appelle :
nh : nombre d’intervalles entre les lignes équipotentielles
nc : nombre de tubes d’écoulement (de canaux)

le débit total de fuites du coté amont vers le coté aval est donné par la relation

Q
7
