manutention

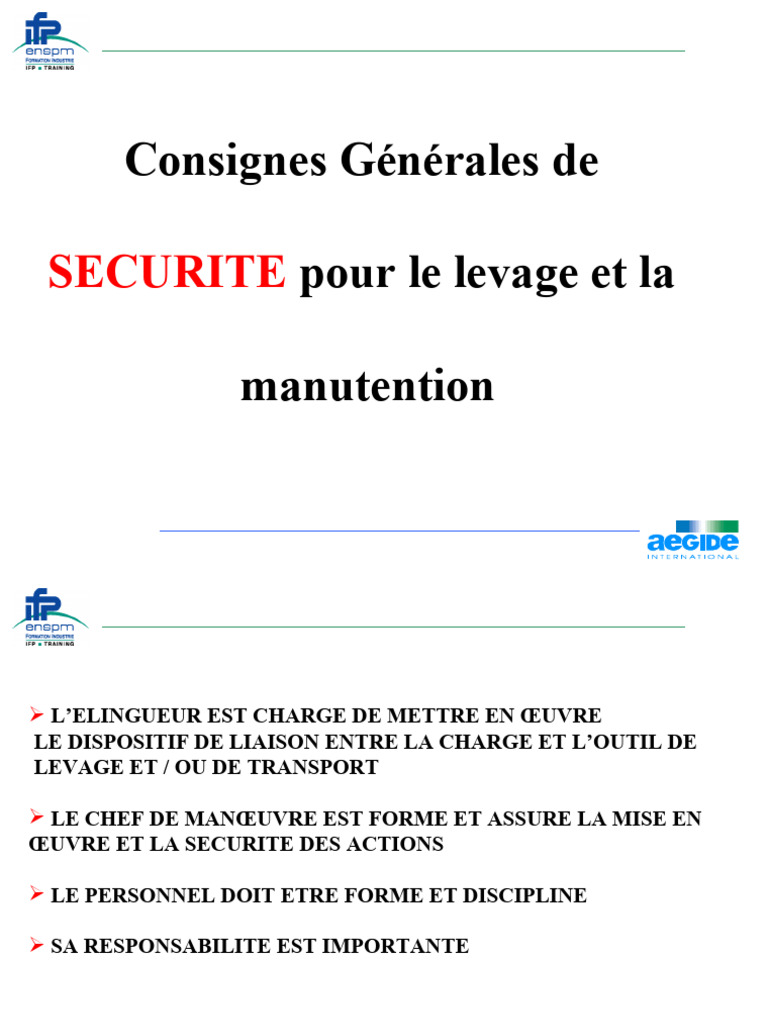

L’ELINGUEUR EST CHARGE DE METTRE EN ŒUVRE
LE DISPOSITIF DE LIAISON ENTRE LA CHARGE ET L’OUTIL DE
LEVAGE ET / OU DE TRANSPORT
DECROCHAGE DE LA CHARGE
RUPTURE D’ELINGUE
BASCULEMENT DE LA CHARGE
AUTRES RISQUES
QUELQUES CHIFFRES
TYPES D’ACCIDENTS
DECROCHAGE DE LA CHARGE : 40%
RUPTURE D’ELINGUE, CROCHET, AUTRE: 22%
BASCULEMENT DES CHARGES : 14%
AUTRES : 24%
ACTIVITE DE L’ACCIDENTE
PARTICIPE A L’ELINGAGE : 77%
NE PARTICIPE PAS A L’ELINGAGE : 23%
IL EST IMPERATIF D’UTILISER ET FAIRE UTILISER LES MATERIELS
DE LEVAGE ET LEURS ACCESSOIRESCONFORMEMENT A LA
REGLEMENTATION EN VIGUEUR ET AUX RECOMMANDATIONS
DU CONCEPTEUR
L’ENGIN DOIT FIGURER SUR LE PERMIS DE TRAVAIL DONC CORRESPONDRE A UNE MISSION
PROGRAMMER ORGANISER ET DANS LE CADRE D’UTILISATION NORMALE DU MATERIEL
POINTS SE SECURITE A
CONTROLER:
VOUS DEVEZ CONTROLER LE TEMPS DE TRAVAIL DU PILOTE, S’IL A DEJA CONDUIT LORS DE LA
MISE EN PLACE IL SERA MOINS EFFICACE SUR LA MANUTENTION DE SON ENGIN
VOUS POUVEZ DEMANDER S’IL Y A EU UNE E.D.R. SUR CETTE MACHINE ET CONTROLER LES
CONNAISSANCES DU TECHNICIEN
LORS DE LA MANŒUVRE:
LORS DU CHARGEMENT:
S’ASSURER QUE LES MANUTENTIONNAIRES SOIENT FORMES ET QU’ILS PORTENT LES E.P.I.
C’EST LE CHEF DE MANŒUVRE OU LE PILOTE DE L’ENGIN QUI DIRIGE ET MAITRISE L’ACTION
LE CONDUCTEUR DU CAMION EST CHARGE DE L’ARRIMAGE SUR SON CAMION:
IL EST FORME, IL A TOUS LES MOYENS REGLEMENTAIRES ET NECESSAIRE POUR SON TRAVAIL
AVANT DE PRENDRE LA ROUTE FAIT APPROUVER SON CHARGEMENT ET ARRIMAGE PAR LE
RESPONSABLE DE MANŒUVRE
IL ADAPTERA SON DEPLACEMENT (ITINERAIRE, VITESSE) EN FONCTION DU CHARGEMENT
ET DES CONSIGNES RECUES
LORS DU DECHARGEMENT:
Le câblage d'un câble indique le sens de torsion des fils, des torons
ou des aussières .
Composition
La composition d'un câble détermine le nombre et la disposition des
torons, des fils et de l'âme.
La composition de la coupe du câble représentée est :6 torons de 7
fils âme métallique ( 6 x 7 fils AM )
Diamètre d'un câble
La seule façon de mesurer le diamètre d'un câble est d'appliquer la
méthode suivante :
Dérouler un câble
La façon de dérouler un câble est très importante .
Diamètre d'enroulement
Rapport qui existe entre le diamètre du câble et le diamètre de la
poulie ou du réa. Dans la majeur partie des cas , le diamètre de la
poulie ou du réa doit être équivalent à 22 fois le diamètre du câble.
Dans certains cas et pour certaines activités un rapport supérieur ou
inférieur peut être requis.
La C.M.U.
est l'abréviation de Charge Maximum d'Utilisation.
Les C.M.U indiquées dans ce document sont valables pour des
levages hors chocs, sans résistance de quelque ordre que ce soit et
avec des articles en bon état
C.R.
est l'abréviation de Charge de Rupture.
LES ELINGUES
Épissures
Réalisation de boucle sur des élingues en câble par
tressage (épissure) manuel.
Le diamètre de l'épissure est égale à environ 2 fois le
diamètre du câble .
Estropes
Une estrope est une élingue sans-fin qui est réalisée par tressage de
torons pour obtenir un câble ou un tressage de câbles pour obtenir
un grelin .
Manchonnages
Élingues câble : 5
Élingues chaîne : 4
Élingues textile : 7
Élingues cordage : 10
Composants des élingues : 4
Facteur d'élinguage
Le mode d'élinguage et les angles d'utilisations modifie la charge
d'utilisation de votre élingue.
Exemple de coefficient à appliquer à la CMU de votre élingue :
Les PALONNIERS 1/2
PALONNIERS 2/2
Il est très important de respecter certaines règles lors d'une manutention
d'une charge par palonnier. Malgré leur conception souvent simple, il est
recommandé de s'adresser à des professionnels de la manutention qui vous
apporteront toutes les garanties nécessaires et notamment la conformité aux
normes.
Nous vous rappelons ci-dessous quelques principes de base sur la stabilité
d'un palonnier .
La stabilité du palonnier avec sa charge est fonction de:
de la hauteur perdue (HP). Cette côte doit être la plus importante
possible
de la côte A qui doit être le plus possible supérieure à la côte B
Nota : si A est inférieur à B, la côte HP devra toujours être supérieur à: B
moins A
de la longueur des élingues inférieures si elles existent : plus elles sont
courtes, plus on évite le balancement de la charge lors des mouvements.
Exemple d’élinguage n°1
Bon levage
Exemple n°2
Bon
Exemple n°3
Accroche n°1
Accroche n°2
Bon
Accroche n°3
Bon
Accroche n°4
Bon
Protection des élingues
Stocker au mieux vos élingues
Ne passez jamais sous la charge
Attention
Prise de commandement
Avant démarrage
Commandement aux gestes
STOP
URGENT
Commandement aux gestes
