Atelier Incertitudes de Mesure, Intercomparaison Villefranche s/Mer, 19-23 sept.
2011
Peggy RIMMELIN-MAURY, Emilie Grossteffan, Stéphane L’HELGUEN, Sarah Le Cléach,

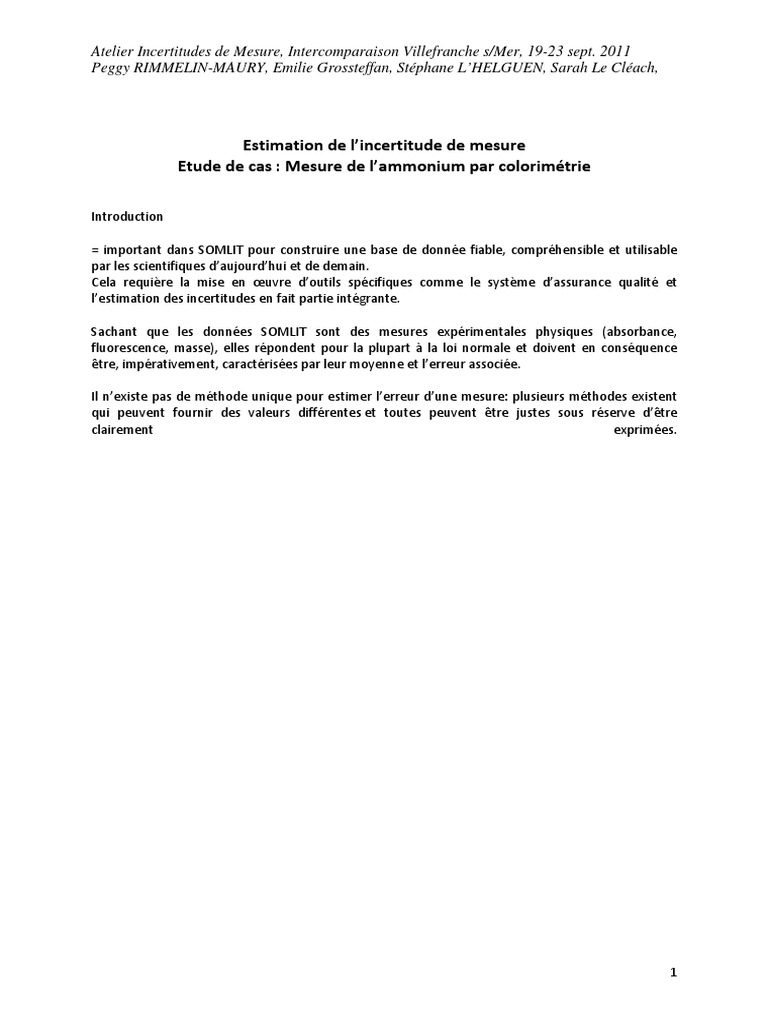

Estimation de l’incertitude de mesure

Etude de cas : Mesure de l’ammonium par colorimétrie
Introduction
= important dans SOMLIT pour construire une base de donnée fiable, compréhensible et utilisable
par les scientifiques d’aujourd’hui et de demain.
Cela requière la mise en œuvre d’outils spécifiques comme le système d’assurance qualité et
l’estimation des incertitudes en fait partie intégrante.
Sachant que les données SOMLIT sont des mesures expérimentales physiques (absorbance,
fluorescence, masse), elles répondent pour la plupart à la loi normale et doivent en conséquence
être, impérativement, caractérisées par leur moyenne et l’erreur associée.
Il n’existe pas de méthode unique pour estimer l’erreur d’une mesure: plusieurs méthodes existent
qui peuvent fournir des valeurs différentes et toutes peuvent être justes sous réserve d’être
clairement exprimées.
1
Atelier Incertitudes de Mesure, Intercomparaison Villefranche s/Mer, 19-23 sept. 2011
Comment estimer l’incertitude de mesure sans rien y connaître ?
Moyen efficace = se baser sur la norme XP-T90-220 : « Qualité de l’eau : Protocole

d’estimation de l’incertitude de mesure associée à un résultat d’analyse pour les méthodes
physico-chimiques » (Août 2003). Cette norme est payante (98 HT), très claire et accessible à
tous.
Elle décrit très précisément plusieurs méthodes d’estimation.
2
3
4
Mise en oeuvre concrète du calcul d’incertitude :

Etude du cas de l’ammonium par colorimétrie
Démarche adoptée : = objet du Stage de DUT 1ière année de Sarah Le Cléach, septembre 2011.
1. mise en œuvre d’une méthode usuelle (« personnelle ») basée sur le GUM : « Guide pour
l’estimation des incertitudes », non normative dans l’objectif de la jauger par comparaison
avec les méthodes normatives
2. mise en œuvre de deux méthodes issues de la norme : méthode GUM et méthode basée sur
les « essais interlaboratoire ».
=> Les résultats offriront matière à débattre en vue d’établir à terme une procédure commune au
réseau SOMLIT pour l’étude des incertitudes des paramètres physico-chimiques mesurés en
laboratoire.
5
METHODE NON NORMATIVE : approche GUM
Rappel du protocole de dosage de l’NH4 par colorimétrie mis en œuvre à Brest :
=> Remarque : quelques variantes par rapport aux autres station : ex : effet de sel négligeable.
Version : Protocole local ammonium 1.1 Date de création : 7 juin 2011
Date de dernière modification :

Date du visa annuel :
Dosage de l'azote ammoniacal
Rédigé par : Visé par :

Nicolas Savoye, responsable
Thierry Cariou qualité national
Eric Macé
Peggy Rimmelin-Maury,
responsable qualité-Brest
Le 7 juin 2011
6
7
I- Introduction :
L’azote minéral dissous dans l’eau de mer existe sous forme d’azote gazeux et d’ions ammonium,
nitrite et nitrate. Dans le cycle de l’azote, l’ammoniac dissous (sous forme d’ion ammonium)
occupe une place particulière. D’une part, le phytoplancton utilise l’ammonium préférentiellement
comme source nutritive azotée, d’autre part, la dégradation de l’azote particulaire et de l’azote
dissous par l’activité hétérotrophique donne lieu à la formation d’ammoniac oxydé ensuite en
nitrite puis en nitrate. Enfin, le zooplancton contribue à enrichir l’eau de mer en ammoniac par
excrétion directe. Les teneurs en ammoniac dissous dans l’eau de mer sont comprises
généralement entre 0 et 3 µmoles.l-1.
Le dosage est basé sur la réaction de Berthelot (1859). En milieu alcalin (8 < pH < 11.5),
l’ammoniac dissous réagit sur l’hypochlorite pour former une monochloramine. Ce composé, en
présence de phénol et en milieu oxydant, donne lieu à la formation d’un bleu d’indophénol. A 20 °C,
la réaction catalysée par l’ion nitroprussiate demande 6 heures pour se développer. L’absorption
est mesurée par spectrophotométrie à 630 nm.
La méthode a été appliquée à l’eau de mer, en particulier par L.Solorzano et F. Koroleff en 1969.
L’analyse par fluorimétrie développée par Holmes commence à se répandre dans la communauté
des analystes de l’eau de mer. Cette méthode apporte des avantages (par exemple le non-emploi
de phénol). Cette méthode ne sera pas décrite dans ce protocole car la majorité des laboratoires
utilisent encore la méthode de Koroleff.
Précision et limite de détection :

Etant donné l’influence de la turbidité à la longueur d’onde de mesure (630 nm), ainsi que les
nombreuses sources de contaminations potentielles de ce paramètre, les écarts-types relatifs
obtenus sur des triplicats peuvent être très variables. S’ils se situent généralement entre 1 et 5
% au delà de 1 µmole.l-1, ils peuvent atteindre facilement 20 à 50 % en dessous de 0.5 µmole.l-1.
La limite de détection se situe aux alentours de 0.02 µmole.l-1 (= 3xs0, écart type sur
le blanc « réactif ») pour un trajet optique de 10 cm avec une limite de détection de 0.001 unité
DO.
La loi de Beer-Lambert est respectée dans la gamme de concentration allant de 0 à 70 µmoles.l-1.
Au delà de cette concentration il est possible de diluer l’échantillon. Pour les faibles
concentrations (0 à 5 µmoles.l-1) il est conseillé d’utiliser des cuves de 10 cm. Au delà, à moins de
diluer, des cuves de 5 cm ou 1 cm seront nécessaires.
II – Précautions particulières
Le risque de contamination est un des paramètres déterminant dans la réussite ou non de la

mesure.
Les réactifs utilisés sont à conserver à l’obscurité et au réfrigérateur jusqu’à utilisation.
Une attention particulière sera apportée lors du prélèvement, mais également au niveau de la
manipulation et du stockage du matériel et des échantillons.
Le risque majeur est lié à la pollution atmosphérique du laboratoire aussi bien que du lieu de
prélèvement (vapeurs azotées, proximité de produits chimiques, présence de fumeurs ou rejets
du bateau …) mais également à la manipulation (contact avec la peau de l’échantillon, du
flaconnage, bouchons…) ainsi qu’au matériel de pré-filtration (lorsque celui-ci est indispensable).
Le port de gants à usage unique peut être une bonne solution à condition d’être bien ajustés et
d’être changés régulièrement. Certains caoutchoucs sont également des sources de
8
contaminations notables d’ammonium et il convient donc de les éviter au niveau du bouchage des
flacons aussi bien qu’au niveau des tendeurs des bouteilles Niskin.
III – Matériel et appareillage utilisé :
Prélèvement :
- Bouteilles de prélèvement à clapet Niskin.
- Flacons ronds gradués en verre de 100ml (type fisherbrand® grande ouverture, sans
bague anti-goutte) : généralement gradués jusqu’à 80 ml, les 100 ml correspondent
souvent au rétrécissement du goulot qui assure alors une précision satisfaisante sur le
volume d’échantillon analysé. Dans les milieux très turbides (e.g. estuaires de la Gironde)
un flacon de 30 ml peut être utilisé.
- 1 système de pré-filtration (de type Swinnex Millipore ® en PP) équipé d’une soie de 50
µm décontaminée, par niveau de prélèvement, pour les milieux turbides ou système de
filtration (« cocotte » de filtration avec filtre en fibre de verre) dans les systèmes très
turbides.
- Bac de transport et conservation opaque (pendant la réaction).
- 2 dispensettes pour l’addition des réactifs (3ml réactif/100 ml ; 1ml réactif/30 ml).
Préparation des réactifs :
- Balance au centième de gramme.
- Hotte aspirante.
- 1 spatule.
- Agitateur magnétique avec barreaux et tige aimantés.
- 2 béchers de 500 ml + béchers de 250, 50 ml.
- 2 fioles jaugées de 500 ml à bouchon rodé.
- 1 éprouvette graduée.
- 1 pissette.
- 2 dispensettes à volume fixe de 3 ml.
Préparation des standards :
- Balance de précision au centième de milligramme et spatule.
- Etuve réglée à 105 °C.
- Dessiccateur et silicagel®.
- Petit bécher.
- 1 fiole jaugée d’un litre (classe A+) à bouchon rodé.
- 4 fioles jaugées de classe A à bouchons rodés de 500 ou 1000ml.
- Pipettes automatiques et embouts correspondants.
- Pissette.
Mesure :
- Spectrophotomètre (630nm) acceptant des cuves de 10 cm de trajet optique, situé sous
extracteur.
- 1 cuve de 10 cm en verre optique spécialisé (2 cuves appariées si possible en cas de
double faisceau).
- Papier absorbant et papier optique.
Contrôle qualité :
Filtre Holmium pour vérification des longueurs d’onde. Référence : filtre Holmium Hellma,
666-F1.
Filtres de vérification des densités optiques. Référence : filtre gris Hellma, 666-F2.
Elimination des déchets :
9
Recueillir les effluents contenant les réactifs dans un bidon qui sera ensuite retraité avec les
déchets chimiques aromatiques.
IV – Produits chimiques et réactifs utilisés
Produits chimiques :
Eau déminéralisée de très bonne qualité de type Milli-Q fraîchement soutirée.
Acide chlorhydrique 32%, d=1.16 (HCl) : Prolabo RP (ref. 20 252 290).
Sulfate d’ammonium ((NH4)2SO4) : Merck PA (ref. : 1.01217. xxxx).
Citrate trisodique dihydraté (Na3C6H5O7, 2H2O) : Merck PA (ref. 1.06448.xxxx).
Hydroxyde de sodium ( NaOH) : Merck PA (ref. 1.06495.xxxx).
Solution aqueuse d’hypochlorite de sodium à 3.5% env. de chlore actif (NaClO) : Prolabo GPR
Rectapur (ref. 27896.291).
Nitroprussiate de sodium dihydraté (Na2[Fe(CN)5NO],2H2O) : Merck PA (ref. 1.06541.xxxx).
Thiosulfate de sodium pentahydraté (Na2S2O3, 5H2O) : Merck PA (ref. 1.06516.xxxx).
Phénol (C6H5OH) : Merck PA (ref. 1.00206.xxxx) ou phénol liquide 85 %.
Iodure de sodium (NaI) : Merck PA (ref. 1.06523.xxxx).
Silicagel.
NaCl : Merck PA.
Conservation des réactifs :
Chacun des réactifs préparés est transvasé dans un flacon brun de 500ml et surmonté d’un
distributeur automatique réglé sur 3 ou 1ml (ou de préférence à volume fixe), spécifique et
identifié (R1 NH4+et R2 NH4+). Ils sont conservés au froid (4°C) et à l’obscurité.
Dans ces conditions, le réactif 1 est stable un mois, mais le réactif 2 sera préparé tous les quinze
jours.
Lors des manipulations sur le terrain, les réactifs R1 et R2 sont transportés, si possible, dans une
glacière équipée de blocs de froid et sont replacés au réfrigérateur dès le retour au laboratoire.
V – Préparation du matériel
Vérifier que les tendeurs de rappel des clapets des bouteilles « Niskin » n’ont pas été remplacés
par un caoutchouc ordinaire (source de contamination importante en ammonium).
Flaconnage :
Les flacons neufs seront systématiquement remplis d’acide chlorhydrique 1N et laissés à tremper
une nuit avant d’être vidés puis parfaitement rincés à l’eau déminéralisée de qualité Milli-Q
(entre 5 et 10 fois). Un blanc de contrôle sera alors effectué.
Entretien courant : Entre 2 sorties de prélèvement peu espacées dans le temps, on peut
conserver le mélange du dernier prélèvement avec les réactifs. Cela évite les éventuelles
contaminations.
En cas de blanc trop fort, les flacons seront à nouveau lavés à l’acide puis à l’eau déminéralisée.
Un soin tout particulier sera apporté à la manipulation des bouchons et tout contact manuel avec
le goulot des flacons sera évité.
Le stockage des flacons devra alors se faire dans un endroit exempt de toute contamination
potentielle.
Prévoir un bac de transport opaque avec couvercle et correctement équipé pour le transport en
toute sécurité de ces flacons.
Distributeurs de réactifs :
10
Ils seront régulièrement vidés et rincés afin d’éviter une détérioration du piston et d’en
maintenir le bon fonctionnement. Une vérification des volumes distribués sera également
effectuée par pesée et reportée sur la fiche de contrôle correspondante.(Annexe 1).
VI - Préparation des réactifs
Ils seront préparés à partir d’eau déminéralisée de haute qualité fraîchement soutirée : eau
Milli Q par exemple, et essentiellement de produits MERCK (pro analysis). Les conserver au
réfrigérateur et à l’abri de la lumière.
Réactif 1 (R1) : solution de phénol nitroprussiate, à préparer sous hotte aspirante.
Dissoudre successivement 17,5g de phénol et 200 mg de nitroprussiate de sodium, dans 400 ml
d’eau déminéralisée. Compléter à 500ml en fiole jaugée avec l’eau et homogénéiser.
Dans le cas de l’utilisation de phénol liquide, remplacer les 17.5 g de phénol en cristaux par 20 ml
de phénol liquide.
Réactif2 (R2) : solution alcaline complexante au chlore.
Dissoudre 11g de soude et 140g d’acide trisodique dans 400ml d’eau. Ajouter la quantité
d’hypochlorite nécessaire pour réaliser une solution contenant 0,14% de chlore, soit 22 ml de
solution fraîche d’hypochlorite. Compléter à 500 ml par de l’eau déminéralisée.
La solution d’hypochlorite peut être remplacée par un autre réactif : le dichloroisocyanurate de
sodium dihydraté. La préparation de ce réactif ne sera pas décrite (se reporter au manuel
Aminot-Kerouel pour plus de détails).
Quantité de solution d’hypochlorite commerciale à ajouter :
Le titre de la solution commerciale est contrôlé périodiquement de la façon suivante :
A 1ml de la solution commerciale, on ajoute 50ml de KI à 1% et 0,25ml HCL concentré. L’iode
libéré est titré par une solution de thiosulfate de sodium 0,1N. A 1ml de thiosulfate 0,1N
correspond 3,54mg de chlore.
VII – Prélèvement et conditionnement
Le prélèvement des échantillons se fera aussitôt après ceux effectués pour l’analyse de l’oxygène
et du pH.
Tout contact manuel avec l’eau de prélèvement aussi bien qu’avec toute partie du matériel
entrant en contact avec cette eau sera soigneusement évité tout au long de la procédure (voir
chapitre II).
Après avoir vérifié l’absence de toute contamination potentielle (fumée) sur le lieu de
prélèvement, vider dans la poubelle de déchets 1 à 3 flacons identifiés de leur mélange réactifs-
échantillons précédents (ou eau déminéralisée) avant d’en effectuer un triple rinçage avec l’eau
de prélèvement. Veiller au rinçage correct des bouchons et utiliser le système de pré-filtration
ou de filtration prévu à cet effet, si nécessaire selon le site étudié (le changer pour chaque
niveau de prélèvement).
Remplir les flacons (+ 1 flacon « turbidité ») sans filtration avec pré-filtration ou filtration (si
nécessaire) en ajustant le volume prélevé à (100 +- 5) ml et ajouter successivement les réactifs 1
puis 2 (3 ml) au moyen des distributeurs correspondants, en prenant soin d’homogénéiser
énergiquement après chaque ajout. Ne pas ajouter de réactif dans le flacon « turbidité ».
Réaliser le blanc de réactifs de la même manière au laboratoire avec de l’eau milliQ.
VIII – Conservation et stockage
11
Aussitôt après le dernier ajout, placer les flacons à l’obscurité dans le bac de transport
correspondant. Conserver ce dernier à température ambiante mais à l’abri du soleil et de toute
contamination potentielle jusqu’au moment de l’analyse.
Le temps de réaction, dépendant de la température, est de 6 heures minimum à environ 20°C.
Il est préférable de la laisser se poursuivre une nuit. Le bleu d’indophénol formé étant stable
quelques jours, la lecture des échantillons sera effectuée si possible le lendemain du prélèvement
mais peut attendre un week-end lorsque le prélèvement a lieu le vendredi.
12
IX - Préparation de l’appareil et étalonnage
Procéder de façon régulière (tous les 3 mois) à la vérification de votre spectrophotomètre

(annexe 3), en utilisant un filtre Holmium qui permettra de contrôler la bonne position des
longueurs d'onde du spectre. Vérifier également l'absorbance de filtres étalons. Cela permet de
tester l'optique du spectrophotomètre ou l'état de la lampe ...
Etalonnage :
Utiliser de l’eau déminéralisée de très bonne qualité et fraîchement soutirée pour préparer la
solution mère et utiliser de la verrerie décontaminée.
Les solutions étalons seront de préférence préparées dans de l’eau de mer appauvrie et filtrée.
En milieu de salinité fortement variable (e.g. estuaires), les solutions peuvent être préparées
dans de l’eau Milli-Q légèrement salée (dans l’eau Milli-Q pure, l’ammonium peut s’adsorber sur le
flacon).
Il est conseillé de préparer ces solutions dans la même matrice que celle des échantillons
mesurés par la suite. Il faut également essayer de travailler avec de l’eau contenant le moins
d’ammonium possible. C’est en hiver que l’on aura les eaux marines les moins riches en ammonium.
Solution d’eau Milli-Q légèrement salée :
Diluer 0.5 g de NaCl dans un litre d’eau Milli-Q ou diluer 100 ml d’eau de mer appauvrie en
ammonium dans 900 ml d’eau milli-Q.
Solution mère primaire :
Sécher du sulfate d’ammonium ((NH4)2SO4, M = 132.14 g/mol) 1 heure à 105°C et laisser refroidir
au dessiccateur. En peser 661mg précisément (au centième de mg) et les dissoudre dans 200ml
d’eau. On apportera un soin particulier à la complète récupération des cristaux avant de
compléter (avec de l'eau déionisée fraîche) à 1 litre en fiole jaugée de classe A+ : 1ml = 10 µmol
d’ammonium.
Homogénéiser et transvaser dans un flacon en verre correctement nettoyé et préalablement
rincé 3 fois au moyen de cette même solution. Conservée au frais, à l’abri de la lumière, cette
solution sera utilisable toute une année sous réserve d’éviter toute évaporation. Il est tout de
même conseillé de la renouveler au bout de 6 mois.
Solution mère secondaire :
Cette solution sera préparée avec de l'eau déionisée fraîche juste avant usage.
Diluer 20 fois la solution primaire (5 ml/100 ml dans une fiole jaugée de classe A+) : 1 ml = 0.5
µmol d’ammonium.
Solutions étalons :
La gamme étalon dépend des concentrations normalement mesurées dans le milieu étudié et de la
salinité usuellement rencontré : nous à Brest : réalisation de la courbe d’étalonnage dans EMA à S
= 35 : aucune correction de l’effet de sel. Cela va également déterminer les volumes utilisés pour
préparer les solutions étalons. L’exemple suivant correspond à une mesure dans une gamme de 0 à
1 µmol.l-1 (nous 3 µM) et est simplement indicatif.
A partir de la solution secondaire, réaliser au minimum 4 solutions étalons à EDM+0,25;
EDM+0.50; EDM+0.75, EDM+1.00 µmole N-NH4+/1 suivant les concentrations habituellement
rencontrées, dans de l’eau de mer filtrée pauvre en ammonium. En milieu estuarien, EDM peut
être remplacée par de l’eau Milli-Q légèrement salée.
Traiter ces solutions étalons, sans oublier ni l’eau de mer non dopée, ni le blanc réactif réalisé
à partir de l’eau Milli-Q, de la même façon que les échantillons (cf §VII), dans le même type de
flacons : Une solution étalon de 1000 ml permet d’effectuer le rinçage des flacons et 3 réplicats
de chacune des solutions.
13
Ces standards préparés avant le départ ou après le retour de la mission seront ainsi mesurés en
même temps que les échantillons c'est-à-dire après être restés une nuit à l’obscurité et à
température ambiante.
La densité optique des solutions est mesurée à 630 nm avec un préchauffage du
spectrophotomètre d’une demi-heure minimum avant les mesures.
Vérifier la date du dernier contrôle de bon fonctionnement de l’appareil : longueurs d’ondes
(filtre Holmium) et densités optiques mesurées (filtre DO à 630 nm si possible) et effectuer ces
vérifications si nécessaire ( cf : dossier métrologie de l’appareil).
Commencer par effectuer l’auto-zéro de l’appareil sans présence de cuves afin de vérifier
l’absence de problème optique ou électronique.
Faire l’auto-zéro avec la (ou les) cuve(s) remplie(s) d’eau déionisée (blanc de cuve), selon le cas
d’un simple ou double faisceau optique.
Vider la cuve de mesure, et y transférer, pour rinçage, une fraction du blanc réactif préparé au
même moment que les étalons (eau déionisée +les réactifs R1 et R2), bien égoutté puis transférer
le contenu pour remplissage de la cuve et lire la mesure d’absorbance (Br = blanc des réactifs) .
Consigner la valeur sur les fiches appropriées somlit (cf. annexes 2)
Vider de nouveau la cuve de mesure et effectuer les mesures des différentes solutions étalons
en veillant à toujours rincer au moins une fois la cuve de mesure avec la solution suivante.
Précautions particulières :
Spectropohotomètre à double faisceau : Une fois l’auto-zéro effectué, ne plus toucher à la cuve
de référence ; travailler soigneusement avec la même cuve de mesure par rapport à la même cuve
de référence.
Toutes les mesures seront effectuées par rapport à l’eau dé-ionisée.
Positionner la cuve de mesure toujours de la même façon sur le support en veillant à en maintenir
les parois propres et sèches sans les rayer (égoutter et tamponner plutôt qu’essuyer et utiliser
du papier spécifique)
Surveiller la valeur du blanc des réactifs, lorsque les réactifs sont trop âgés, la valeur de ce
blanc devient importante. Par exemple un blanc réalisé avec des réactifs « neufs » a une valeur de
Densité Optique (DO) de 0,005 (cuve de 10 cm). Au delà d’une valeur de 0,015, prévoir de refaire
les réactifs.
Effectuer les lectures des différents étalons dans l’ordre croissant des concentrations, en
prenant soin de rincer préalablement la cuve chaque fois avec l’étalon à mesurer, et consigner les
valeurs sur la fiche appropriée.
Tracer la droite d’étalonnage : Absorbance = f (concentration). Ne pas omettre de vérifier les
valeurs de l’eau déionisée non dopée (blanc de réactifs).
On obtient ce type de tableau permettant le tracé de la courbe d’étalonnage :
R1 R2 R3
blancs
réactifs 0,008 0,008 0,007
EDM pauvre 0,052 0,052 0,053
EDM+0,25 0,099 0,099 0,098
EDM+0,50 0,149 0,15 0,15
EDM+0,75 0,198 0,198 0,197
EDM+1,00 0,245 0,246 0,245
14
X - Mesure
Pour les mesures des échantillons d'eau de mer, procéder de la manière suivante :
Vérifier l'auto-zéro de l'appareil, le blanc de cuve et le blanc de réactifs.
Effectuer les mesures du blanc de turbidité (Bt) de chacun des échantillons à analyser
(échantillon sans addition de réactifs) par rapport à l’eau déionisée (cuve de référence) après
avoir préalablement rincé la cuve de mesure à l’eau déionisée et vérifié l’auto-zéro. Comme pour
les étalons, rincer la cuve avec l’échantillon suivant avant la mesure.
Mesurer ensuite chacun des échantillons en allant dans l’ordre croissant des colorations obtenues
en prenant les mêmes précautions que pour les étalons. Consigner les mesures d’absorbance (A
brut) sur la fiche appropriée.
Le blanc de réactifs sera préparé le même jour que les prélèvements des échantillons d’eau de
mer.
XI - Calcul
Etalonnage :
Etablir l’équation A = a*Conc + b (cf. graphique §X) ; la pente (a) de cette équation servira à
calculer les concentrations des échantillons mesurés (mesure cf. XI) .
Noter les valeurs du blanc de réactif (ainsi que les coefficients de calibration obtenus sur la
fiche de suivi de ce paramètre) et vérifier la validité de cet étalonnage.
Calculs des concentrations des échantillons :
Les absorbances sont :
A brut : l’absorbance mesurée pour l’échantillon traité ;
Bt : l’absorbance mesurée pour le blanc de turbidité
Br : l’absorbance mesurée pour le blanc de réactifs
[Ammonium] (µmole/l) = (A brut- Bt – Br) / a = A nette corrigée/a
a est la pente de la droite d'étalonnage,
Evaluation de l’effet de sel Es:

L’intensité de la coloration obtenue pour une même concentration en ammonium varie en fonction
de la salinité, c’est l’effet de sel. Selon les réactifs utilisés et les conditions opératoires il peut
varier sensiblement. L’effet de sel est de l’ordre de 10 à 20 % sur toute la gamme des salinités,
mais il n’est pas nécessairement linéaire. Pour les travaux en estuaire chaque laboratoire doit
15
l’évaluer en fonction de ses propres conditions de travail. Pour déterminer la correction due à
l’effet de sel, opérer de la façon suivante :
- Prélever ou préparer, par dilution d’eau de mer avec de l’eau déionisée, des eaux dont la
salinité couvre la gamme de salinité usuelle des échantillons et dont la teneur en ammonium reste
faible (0,5 µmole/l). Un minimum de 5 salinités différentes est nécessaire, dont l’une d’elles
identique à celle avec laquelle a été faite la courbe d’étalonnage (eau de mer ou eau douce).
- Préparer, pour chacune des salinités, un étalon d’ammonium de même concentration (par
exemple 10 µmol/l).
- Effectuer deux analyses de chacun de ces étalons, ainsi que des eaux non dopées
correspondantes, et prendre la moyenne des absorbances. Soustraire l’absorbance des eaux non
dopées de celles des eaux dopées.
- Calculer le facteur correctif de l’effet de sel en fonction de la salinité :
AE = Absorbance nette de l’étalon préparé avec de l’eau de salinité identique à celle qui a
servi à établir la courbe d’étalonnage,
AS = Absorbance nette d’un étalon à la salinité S.
Le facteur correctif de l’effet de sel à la salinité S est : *Es = Ae/As
L’absorbance sera multipliée par Es avant conversion en concentration à l’aide de la courbe
d’étalonnage. A nette corrigée en tenant compte de l'effet de sel = Es x (A brut- Bt – Br)
*Es : facteur correctif de l’effet de sel à la salinité S (il est égal à 1 pour des échantillons de
même gamme de salinité que l’eau de mer utilisée pour la préparation des étalons).
XII - Entretien du matériel
Les bouteilles de prélèvement (Niskin) doivent être vidées à la fin des manipulations. Un séjour
prolongé d'eau de mer à l’intérieur de celles-ci pourrait les contaminer.
Vérifier que les flacons de prélèvement sont propres. Il arrive qu'au bout d'un certains temps
d'utilisation un dépôt se fixe sur les parois des flacons. Dans ce cas, procéder à un nettoyage à
l'acide. Cf. §V.
Vérifier l'état des dispensettes de réactifs. Les réactifs peuvent cristalliser dans le piston.
Conserver les flacons à l'abri de toutes contaminations, Lorsque l'on fait des mesures régulières,
garder dans les flacons le reliquat de l'échantillon avec ses réactifs à l'abri de la lumière.
XIII - Conservation et entretien de l’appareillage
Ne pas oublier de retirer les cuves du porte-cuve de l'appareil. L'atmosphère saline et les
réactifs pourraient dégrader l'optique.
Faire régulièrement des étalonnages de l'optique à l'aide de filtres adaptés cf. §X.
XIV – Evacuation des essais et déchets
Recueillir les échantillons et les effluents contenant les réactifs dans un bidon prévu à cet effet.
Les déchets recueillis devront être retraités par une société spécialisée.
XV - Bibliographie
Aminot A., Kérouel R., 2004. Hydrologie des écosystèmes marins. Paramètres et analyses. Ed.
Ifremer, 336 p.
Berthelot M., 1859. Répertoire de chimie appliquée. p254.
16
Koroleff F., 1969. Direct determination of ammonia in natural waters as indophenol blue,
ICES/CM/1969/C : 9, Hydrography Commitee, Ref. : L (Plankton C.), 4p.
Le Corre P. et Tréguer P. Travaux pratiques Chimie Marine, Université de Bretagne Occidentale,
Brest.
Solorzano L., 1969. Determination of ammonia in natural waters by the phenol-hypochloite
method. Limnol. Oceanogr., 14, 799-801.
17
On pose le modèle mathématique appliqué pour le calcul de la grandeur d’intérêt :
A nette
C =
a
Équation 1
Sachant que C, (la grandeur qui nous intéresse) est calculée à partir de plusieurs grandeurs (Anette et
a), on combine les Ecart-types de toutes les grandeurs qui ont servi à son calcul conformément à la
loi de propagation des incertitudes :
Sachant que :
« incertitude absolue» = l’écart-type
« incertitude relative» = l’écart-type divisé par la moyenne (équivaut au coefficient de
variation),
lorsque l’on est dans le cas d’une somme (ou soustraction) : Le Carré de l’incertitude
absolue » = Somme des carrés des incertitudes absolues
lorsque l’on est dans le cas d’un produit ou d’un rapport : Le carré de l’incertitude
relative » = Somme des carrés des incertitudes relatives
Remarque : = principe très largement appliqué dans Le Document de référence: le GUM : ou Guide
pour l’expression de l’incertitude de mesure (NF ENV 13005)=> Cf. doc en consultation
18
Application :
Le carré de l’incertitude relative d’un rapport de deux grandeurs est égale à la somme du carré des
incertitudes relatives de ces grandeurs :
 δC   δAnette   δa 
² ² ²
  =   +  
 C   A   a 
On en déduit donc l’incertitude de la concentration d’ammonium dans l’eau de mer δC :
²
 ∂Anette   ∂a 
²
δC = C ×   +  
 Anette   a 
• ∂Anette
Même principe : on pose la formule de calcul et on en déduit la formule de calcul de l’écart-

type combiné :
Anette = Abrute − Aturbidité − Ablanc ,
=> loi de propagation des incertitudes : « pour une somme ou une différence : Le carré de
l’incertitude absolue est égal à la somme des carrés des incertitudes absolues de ces grandeurs »,
(δA ) = (δAbrute ) + (δAturbidité ) + (δAblanc , )
² ² ² ²
nette
Rappel : le coefficient d’étalonnage est réalisé à Brest dans une eau de mer articielle de salinité
proche des échantillons. Ainsi aucun facteur correctif n’est à considérer pour l’Effet de sel. Dans le cas
d’une station qui nécessite la correction de l’effet de sel, une étude des incertitudes sur ce facteur
devra être menée.
19
On obtient donc l’incertitude sur la concentration en ammonium :
 ((δAbrute )² + (δAturbidité )² + (δAblanc ,réactif )² )   δ a 

²
δC = C ×   +  

 (Anette )² 
  a 
δA (en ua): ’écart-type obtenu lors du test de réplicats d’échantillonnage

brute
δAturbidité (en ua): écart-type obtenu avec les réplicats de turbidité collectés lors du test
de réplicats d’échantillonnage
δAblanc ,réactif (en ua): écart-type obtenu avec réplicats de blancs réactifs collectés lors du
test de réplicats d’échantillonnage
δa (en ua/µM): écart-type de la pente donnée par la droite de régression établie avec la
calibration Absorbance vs Concentration (Cf.« statistiques complémentaires d’Excel») avec
l’ensemble des points de calibration obtenus de 5 étalonnages différents.
C (en µM) : valeur moyenne de concentration
A : valeur calculée à partir des absorbances moyennes brute,turb et BR

nette
a : valeur de la pente de la droite d’étalonnage (Abs vs Conc) établie avec l’ensemble des
points d’au moins 5 étalonnage différents
20
• ∂a
∂a = assimilable à l’erreur d’étalonnage
on réalise une gamme de cinq standards
On mesure l’absorbance de chacun de ces standards puis on obtient une droite d’étalonnage
de type y = a × x avec y l’absorbance du standard, x la concentration du standard et a
la pente de la courbe d’étalonnage.
A partir de cette droite, on obtient le coefficient d’étalonnage qui nous sert à convertir une
absorbance en concentration en ammonium.
standards (µmol/L) absorbance absorbance corrigée
0.25 0.133 0.053

0.5 0.176 0.096
gamme 1 1 0.283 0.203
2 0.468 0.388
3 0.677 0.597
0.1 0.123 0.02
0.25 0.154 0.05
0.5 0.199 0.09
gamme 2
1 0.323 0.22
2 0.538 0.43
3 0.724 0.62
0.25 0.15 0.071
0.5 0.17 0.083
gamme 3
1 0.26 0.182
2 0.46 0.377
0 0.11 0
0.1 0.14 0.0305
0.25 0.16 0.048
gamme 4
0.5 0.21 0.097
1 0.32 0.208
2 0.52 0.409
0.25 0.133 0.053
0.5 0.176 0.096
gamme 5 1 0.283 0.203
2 0.468 0.388
3 0.677 0.597
21
En appliquant les « statistiques complémentaire sur Excel on a accès à l’écart-type du coefficient

d’étalonnage :
Procédure détaillée : selectionner une matrice de cellules vides de 2 colonnes*5lignes , insérer la
fonction droitreg, selectionner les x et y, et confirmer par 1 les statistiques puis valider en appuyant
simultanément Ctrl + Alt +Maj : les résultats apparaissent.
statistiques de régression supplémentaires

coefficient de la droite 0.20043391 -2.41403E-05
écart-type du coefficient 0.0026145 0.003753302
coefficient de détermination 0.99593298 0.012684032
valeur F observée 5877.12552 24
somme de régression des carrés 0.94553943 0.003861232
D’où δa = 0.0026145
22
2 tests de réplicats réalisés (février et juin) :
Principe :
8 réplicats d’échantillons pris en sortie de bouteille Niskin, 8 Blanc Turb, 8 Blancs réactifs
Remarque : mieux = 10 réplicats
Test de février : valeur d’absorbance (cuve de 10 cm)
Turbidité BR réplicats
0.023 0.011 0.173
0.022 0.011 0.175
0.021 0.010 0.173
0.021 0.010 0.173
0.020 0.010 0.174
0.020 0.014 0.172

0.022 0.013 0.176
0.020 0.012 0.175
0.021 0.011 0.174 moyenne
0.001 0.002 0.001 et
5 13 1 CV en %
Test de juin : valeur d’absorbance (cuve de 10 cm)
Turbidité BR réplicats
0.01 0.034 0.081
0.01 0.031 0.082
0.011 0.026 0.079
0.019 0.022 0.074
0.011 0.026 0.094
0.008 0.022 0.078
0.022 0.025 0.077
0.013 0.02 0.071
0.013 0.026 0.080 moyenne
0.005 0.005 0.007 et
38 18 9 CV en %
Remarque : test de Dixon ou Grubbs à réaliser pour lever le doute sur les éventuels réplicats à
écarter (Cf. Annexe 1)
23
Test février : échantillon à 0.705 µM

erreur
erreur absolue (u.a.) relative (%)
u
étalonnage δ a 0.0026 1.3
u éch δ Α brute 0.0014 0.8
δ Α turbidité 0.0011 5.3
δ Α réactifs 0.0015 13.2
δ Α nette 0.0023 1.64
racine (u éch²abs +
uT u étal²abs) 2.10 %
0.015 µM
A brute 0.1739
A turbidité 0.0211
A réactifs 0.0114
A nette 0.1414
Test juin : échantillon à 0.205 µM

erreur relative
erreur absolue (u.a.) (%)
u étalonnage δa 0.0026 1.3
δ Α nette 0.0064 15.53
uT racine (u éch²abs + u étal²abs) 15.60 %

0.032 µM
A brute 0.0774
A turbidité 0.0117
A réactifs 0.0246
A nette 0.0411
Contribution à l’incertitude totale (uT) des différents types d’erreur :
% de uT²
u ech² (réplicat d’échantillonnage) 99
u a² (variabilité régression) 1
Conclusion
24
Chiffres proches de ceux avancés par SOMLIT: 15 et 32 nM d’erreur pour 50 nM usuellement avancés
Calcul de l’incertitude pour un échantillon de 0.250 µM et 1 µM
Méthode interne SOMLIT (précision

requise évoquée dans le
protocole national)
à 0.250 µM +-0.039 16% 20%
à 1 µM +-0.020 2% 5%
Interprétation (personnelle !) : Les chiffres obtenus sont plus faibles que les chiffres avancés par
SOMLIT. Le but étant d’estimer et surtout de majorer l’erreur pour ne pas faire de faute
d’interprétation : tout va bien !
25
APPROCHE 2
METHODE GUM conforme à norme XP-T90-220 :
Soit uT (C), l’incertitude -type total (écar-type combiné) sur la concentration en ammonium C :
uT (C ) = u échantillon (C )² + u grandeurs (C )²
u grandeurs = l’incertitude- type due à l’étalonnage : loi de propagation des incertitudes
uéchantillon(C ) = l’incertitude- type due à l’échantillon : étude de fidélité de lecture du signal de

l’échantillon
Rappel :Fidélité : en géné : erreur de fidélité = composante aléatoire de l’erreur de l’instrument ou

d’un système de mesure : s’exprime par la variance (E-T ou coeff de var.)
26
u grandeurs
Loi de propagation des incertitudes
u grandeurs (C ) = u échantillo n , A (C )² + u échantillo n, B (C )² = u ² A + u ² B
u A = l’incertitude-type liée à la partie expérimentale de l’étalonnage
u B = l’incertitude-type sur les étalons apportée par l’erreur de justesse des matériels.
uA
u A => 5 courbes d’étalonnage établies à des temps différents et au moyen de cinq standards de
concentrations: Brest : 0,25-0,5-1-2- 3 µM.
standards (µmol/L) absorbance absorbance corrigée
0.25 0.133 0.053

0.5 0.176 0.096
gamme 1 1 0.283 0.203
2 0.468 0.388
3 0.677 0.597
0.1 0.123 0.02
0.25 0.154 0.05
0.5 0.199 0.09
gamme 2
1 0.323 0.22
2 0.538 0.43
3 0.724 0.62
0.25 0.15 0.071
0.5 0.17 0.083
gamme 3
1 0.26 0.182
2 0.46 0.377
0 0.11 0
0.1 0.14 0.0305
0.25 0.16 0.048
gamme 4
0.5 0.21 0.097
1 0.32 0.208
2 0.52 0.409
0.25 0.133 0.053
0.5 0.176 0.096
gamme 5 1 0.283 0.203
2 0.468 0.388
3 0.677 0.597
27
Pour chaque niveau de concentration = pour chaque standard :
uA = l’écart-type des absorbances nettes puis conversion en µM avec le coefficient

d’étalonnage On en déduit par la suite le coefficient de variation CV pour chaque standard.
niveau de concentration en µM uA (ua) uA (µM) uA (%)
0.25 (n=5) 0.0030 0.0152 6.1

0.5 0.0020 0.0098 2.0
1 0.0064 0.0318 3.2
2 0.0134 0.0668 3.3
3 0.0118 0.0591 2.0
28
uB : sur la préparation des standards d’étalonnage
• Incertitudes sur la préparation de la solution mère
La solution mère d’ammonium (sm), est préparée par dissolution d’une masse msm (0.066 g)
dans un volume Vsm :
(1L)
msm
C sm =
Vsm
² ² ²
 δCsm   δm   δV 
  =  sm  +  sm 
 Csm   msm   Vsm 
² ²
 δ m sm   δ V sm 
D’où δ C sm = C sm ×   +  
 m sm   V sm 
Équation 1: incertitude-type de la concentration de la solution mère
δmsm
Erreur-type sur la pesée :
msm
- Reproductibilité d’ une pesée : 12.5% sur une pesée de 0.2 g (selon certificat d’étalonnage de
la balance) soit un EMT = 12.5/100*0.066g (masse de sulfate d’ammonium dans 1L) =0.00825
g d’où une erreur associée (telle que décrite dans norme p. 29) : EMT (« écart max toléré »)
u (EMT) = EMT/ =0.0048 g
- Résolution de la balance d= 0.01 g ; incertitude associée (telle que décrite dans norme p. 30) :
ud = =0.0029 g
- Erreur de justesse des masses étalons employées : pour la masse de 0.2 g EMT = pas indiqué
dans le rapport d’étalonnage : on prend 10% d’erreur soit u étal = 0.02g
29
Enfin erreur de pesée : uM² = ud² +uEMT²+uétal² = 0.00013 g soit 0.2%
δVsm Erreur sur le volume de la fiole : selon constructeur, l’erreur l’Ecart-type Maximal (ETM)
s’élève à 0.250 mL pour une fiole de 1L soit 0.014%
Enfin erreur globale sur C sm = 0.2%
• Incertitudes sur la préparation des standards
Les standards de concentration C std sont obtenus par dilution de la solution mère. En effet, on
prélève un volume précis de la solution mère que l’on dilue dans une fiole jaugée d’eau
déminéralisée.
On cherche donc à déterminer les erreurs de justesse de la verrerie utilisée pour la préparation
de nos standards.
Vpipeté
Sachant que Cstd = Csm × ,
Vfiole
² ²
 δVpipeté 
² ²
 +  δVfiole 
 δCstd   δCsm   
Alors   =   + 
 C   C   V   V 
 std   sm   pipeté   fiole 
²
 δC   δV pipeté  δV fiole
²
Donc δC std = C std ×  sm  +   +
 C sm   V pipeté 
 V fiole
Équation 2: incertitude-type de la concentration des standards
30
δCstd
Cstd
Vpipeté Erreur-type sur les volumes pipetés :
Erreur sur les pipettes utilisées pour le pipetage de la solution mère : 0.23 à 0.27% (selon
certification d’étalonnage des pipettes) donc on considère la valeur majorée de 0.27% :
uVpipeté = 0.0027 mL
δVfiole :Erreur sur fiole de 250 mL : EMT = 0.1 mL soit une erreur de 0.023%
Cf. Tableau de calcul détaillé (ppt)
On obtient finalement une erreur relative sur la concentration des standards

δCstd
= 0.208% (très faible : négligeable !!!!)
Cstd
u échantillo n : fidélité de la mesure de l’échantillon
31
u échantillo n = fidélité de lecture : échantillon d’eau de mer est lue deux fois au spectrophotomètre.
L’écart-type des deux valeurs est alors calculé pour chaque échantillon, puis une moyenne de ces
écart-type est réalisée. Cette moyenne représente l’incertitude-type sur l’échantillonnage.
Test réalisé sur un premier échantillon d’eau de mer à concentration 0.160 µM :

Absorbance lue statistiques
Réplicat
mesure 1 mesure 2 effectif écart-type: s
d’échantillon
1 0.033 0.034 2 0.0007
2 0.034 0.036 2 0.0014
3 0.033 0.033 2 0.0000
4 0.035 0.034 2 0.0007
5 0.034 0.032 2 0.0014
6 0.031 0.033 2 0.0014
7 0.03 0.031 2 0.0007
8 0.031 0.031 2 0.0000
9 0.029 0.029 2 0.0000
10 0.031 0.031 2 0.0000
fidélité écart-type moyen 0.0006 u.a.

Absorbance
moyenne 0.032 uA 0.0032 µM
uA 9.8 %
Test réalisé sur un premier échantillon d’eau de mer à concentration 1.100 µM :
Absorbance lue statistiques
échantillon 1 2 effectif écart-type: s
1 0.228 0.227 2 0.001
2 0.226 0.225 2 0.001
3 0.215 0.217 2 0.001
4 0.212 0.211 2 0.001
5 0.224 0.228 2 0.003
6 0.219 0.221 2 0.001
7 0.228 0.228 2 0.000
8 0.219 0.219 2 0.000
9 0.214 0.214 2 0.000
10 0.22 0.221 2 0.001
fidélité écart-type moyen 0.0008 u.a.
Absorbance moyenne 0.221 uA 0.0042 µM

uA 1.9 %
Finalement :
uT ( C ) = uéchantillon ( C )² + u²A + u²B

32
à 0.250µM
erreur relative (%) erreur absolue (µM) s²
u ech 9.8 0.0245 0.00060025
ua 6 0.015 0.000225
ub 0.2 0.0005 0.00000025
somme des carrés
uT 0.0008 0.029 µM
11 %
à 1µM
relative (%) absolue (µM)
u ech 1.9 0.019
ua 3.2 0.032
ub 0.2 0.002
somme des carrés
uT 0.0014 0.037 µM
3.7 %
Contribution à uT des différents types d’erreur
% de uT
u ech (fidélité de l'échantillon) 73
u a (réplicats de standards) 27
u b (volume et masse= matériels) 0
33
Tableau comparatif des erreurs estimées :
Méthode Méthode
interne norme SOMLIT
GUM
à 0.250 µM 16% 11% 20%
à 1 µM 2% 4% 5%
Chiffres obtenus également plus faibles que chiffres pris en compte dans SOMLIT : confirmation que
chiffre avancés par SOMLIT = OK, sur Brest !
34
METHODE 3 ESSAIS INTERLABORATOIRES conforme à norme XP-

T90-220 :
Principe : Exploiter les données des essais interlaboratoires
1°. Collecter les données sous le tableau décrit dans la norme (p20.)
valeur de
référence de
année de NH4: moyenne écart-type valeur de écart-type cv intralab en
l'essai interlab (µM) interlab CV interlab brest (µM) intralab % Z score
M Sr moyenne S
2010 5.229 0.478 9.15% 5.022 0.102 2.04% 1.09
2009 0.198 0.075 38.00% 0.259 0.025 9.60% 0.71
2008 0.267 0.155 58.28% 5.458 0.233 4.27% -1.26
2007 2.995 0.319 10.64% 2.632 0.074 2.82% -1.00
2006 0.357 0.089 24.81% 0.380 0.012 3.08% 0.57
2005 0.667 0.241 36.17% 0.962 0.119 12.37% 1.08
2004 0.298 0.307 103.22% 0.432 0.252 58.43% 0.67
2003 0.191 0.114 59.48% 0.336 0.044 13.07% 1.23
2002 0.385 0.385 100.15% 0.324 0.015 4.68% 0.34
2001 5.41 1.663 30.74% 5.26 0.000 0.00% -0.28
Vérification du Z-score : doit être > à 3 ou <-3 pour que l’essai soit acceptable
35
2°. Estimer l’incertitude de mesure :
Cas 1 : nb réduit d’essai : 1

Cas 2 : le labo a participé à de nombreux essais réalisés à différents
niveaux de concentrations => notre cas : essais réalisés sur échantillons
couvrant la gamme : 0.191 à 5.41 µM (Gamme de validité de la loi de Beer
Lambert (Aminot et Kérouel) = 0.05 à 70 µM (LD annoncée : = fonction de la
variabilité du blanc = 0.010 ua soit en cuve de 10 cm = 0.050 µM).
Tracer le graphique Sr en fonction de la valeur consensuelle de référence

(M)
0.480 µM
Tracer le graphique CVr en fonction de la valeur consensuelle de référence

(M)
36
Si Sr ou CVr constant : prise en compte de cette valeur sur tout le

domaine
Sinon, exprimer incertitude variable pour des domaines séparés : Pas
simple !
Selon Sr, on peut interpréter : Erreur de ± 0.480 µM sur tout le domaine
Selon CVr, on peut interpréter :

Pour concentration < à 0.3 µM, l’incertitude max s’élève à 103%
Pour concentration > 0.3 µM, l’incertitude max s’élève à 36 %
Finalement, pour estimer une incertitude selon cette méthode pour des concentrations
comparables aux deux études précédentes, choix personnel de prendre le CVr pour des
concentrations proches (discutable):
CVr à 0.267 µM (2008) = 58.28% soit pour la concentration de référence 0.250 ±0.146 µM
CVr à 2.995 µM (2007) = 10.64% soit pour 1.000 ± 0.106 µM
37
Remarque :
Comparaison de l’incertitude de répétabilité (écart-type intralaboratoire) et incertitude de

reproductibilité (écart-type interlaboratoire) :
[NH4] µM Sreprod Srépét Brest

0.250 µM 58 % 4%
1µM 11% 3%
Les tests de reproductibilité (écart-type interlaboratoire) donnent une dispersion des résultats 5 à 10
fois supérieure aux tests de répétabilité (écart-type interne au laboratoire).
Un tests de répétabilité est insuffisant pour exprimer une incertitude sur la
mesure d’ammonium ?
38
Bilan de la détermination des incertitudes et expression des incertitudes

Approche pour [NH4] de pour [NH4] de
0.250 µM 1.000 µM
s CV s CV
Approche interne type 0.058 24 % 0.021 2%
GUM
Approche conforme 0.028 11 % 0.037 4%
norme type GUM
Approche conforme
norme type 0.146 58 % 0.106 11%
« essai
interlaboratoire »
Précision requise telle 0.050 20% 0.050 5%

que posée par SOMLIT
(Nicolas)
2 approches GUM + SOMLIT globalement équivalentes et proches des

valeurs considérées par SOMLIT
Sous-estimation de l’erreur d’un facteur 2 à 3
Tableau comparatif des erreurs estimées :
Méthode Méthode Méthode norme

interne norme Essai Interlaboratoire SOMLIT
GUM
à 0.250 µM 16% 11% 58% 20%
à 1 µM 2% 4% 20% 5%
= rassurant : interne, gum et somlit (approche ?)= cohérents
= inquiétant la différence avec erreur de reproductibilité (essai interlabo)
Chiffres obtenus 5 fois supérieurs à la méthode GUM :Ecart très important

Pourquoi ? Essai interlaboratoire est représentatif de la reproductibilité d’une méthode :
• Reproductibilité : = mesure de la dispersion obtenue par des opérateurs différents, avec

même méthode, qui analysent dans des labo différents, dans intervalle de temps importants
et éventuellement avec des appareils différents.
Donc la dispersion des résultats est supérieure à la répétabilité : pas nouveau : = normal : d’avantage
de sources d’erreur.
Dernière étape :
39
Incertitude élargie = 2* l’incertitude

= pour exprimer la dispersion des valeurs pouvant raisonnablement être attribuées au
mesurande :
en pratique k = 2 car elle a approximativement un niveau de confiance de 95% (cela signifie

que 95% des valeurs pouvant être attribuées au mesurande devraient se trouver dans cet
intervalle)
Règle d’arrondissage : L’erreur entraînée par l’arrondissage doit être inférieure au 1/10ème
de l’incertitude (Ex : 3.257 µM ± 0.13 devra s’écrire : 3.26 µM ± 0.13)
Résultat :
interne norme Essai Interlaboratoire SOMLIT
GUM
à 0.250 µM 32% 22% 116% 20%
à 1 µM 4% 8% 40% 5%
Chiffres obtenus révèlent une erreur maximale élevée !

Ecart-type interlaboratoire issu de synthèse dans manuel Aminot&
Kérouel: 60% soit 120% au niveau 0.3µM=> on est donc aussi mauvais
que 80 laboratoires pris dans le monde… résultat bof au vu de l’effort
d’harmonisation : on peut sûrement mieux faire !
Origine :
Hyp1 : les conditions de réalisation des essais interlab ne sont pas
identiques aux conditions usuels d’opération de nos labo locaux
Hyp2 : les écarts de pratique entre bons et moins bons élèves sont à
réduire mais avant il faut les identifier … pas simple !
Quelles conséquences au niveau scientifique : interprétation erronées des

données ? Quelle méthode d’estimation adopter pour quels chiffres
avancés ?
40
Détermination de la limite de détection et de quantification

Tout comme pour l’incertitude associée à la grandeur, il est important de préciser la méthode
employée dans la détermination de la limite de détection que l’on avance.
On peut distinguer notamment limite de détection de l’appareil et limite de détection de la
méthode.
La limite de détection de l’appareil est une notion claire. Si l’on consulte la littérature, on
trouvera les définitions suivantes :
• visuellement : conc mini à laquelle le signal est détectée de manière fiable
• déviation standard de la réponse et de la pente

DL = 3.3 σ/S où σ est la déviation standard (écart-type) de la réponse,
S est la pente de la courbe de calibration.
σ estimé = déterminé de différentes manière :
- l’’écart-type du blanc : analyse d’un nombre approprié de
blanc et en calculant l’écart- type de leur réponse
- sur la courbe d’étalonnage : une courbe d’étalonnage
spécifique, dans le domaine de la DL doit être réalisée. L’écart-
type résiduel de la régression linéaire ou de l’y-intercept des courbes
d’étalonnage peut être utilisée comme SD (statistiques complémentaires
sur excel).
Recommandation concernant les données : la LD et la méthode utilisée
doivent être explicitées : graphe fourni ou par un nombre de points
suffisants.
• rapport signal sur bruit : uniquement applicable pour les techniques qui émettent des
lignes de base : le rapport est réalisé en comparant le signal d’échantillons de
concentration faible connue et le signal du blanc : un rapport entre 3 et 2 est
généralement considéré comme acceptable pour la limite de détection
41
ex : pour la détection colorimétrique de l’NH4
Méthode « graphique » : erreur sur courbe d’étalonnage :
Rappel : Statistiques complémentaire sur Excel :

Procédure détaillée : selectionner une matrice de cellules vides de 2 colonnes*5lignes , insérer la
fonction droitreg, selectionner les x et y, et confirmer par 1 les statistiques puis valider en appuyant
simultanément Ctrl + Alt +Maj : les résultats apparaissent.
statistiques de régression supplémentaires

coefficient de la droite 0.20043391 -2.41403E-05
écart-type du coefficient 0.0026145 0.00375
coefficient de détermination 0.99593298 0.012684032
valeur F observée 5877.12552 24
somme de régression des carrés 0.94553943 0.003861232
écart-type sur oo de la droite d’étalonnage = 0.003753302 en ua
d’où LD = 3.3*0.00375 =0.0124 ua soit 0.062 µM

LQ = 10* 0.00375= 0.187 µM
42
Méthode 2 : Ecart-type du blanc
Rappel des résultats antérieurs :
échantillon à 0.705 µM
erreur relative
δ Α nette 0.0023 1.64
0.015 µM
LD avec Blanc réactif = 0.0015*3.3 = 0.00495 soit 0.025 µM

Si on considère un blanc de turbidité :
LD avec Blanc réactif + blanc Turbidité = (0.0015+0.0011)*3.3 = 0.00858 soit 0.049 µM
LQ = 0.150 µM
échantillon à 0.205 µM
erreur relative
δ Α nette 0.0064 15.53

0.032 µM
LD avec Blanc réactif = 0.0039*3.3 = 0.013 soit 0.064 µM

Si on considère un blanc de turbidité :
LD avec Blanc réactif + blanc Turbidité = (0.0039+0.0035)*3.3 = 0.0244 soit 0.122 µM
LQ = 0.366 µM
Conclusion : LD et LQ varient en fonction de la répétabilité des blanc réactifs et des blancs

de turbidité (la limité de détection se détériore en milieu turbide, la limite de détection se
détériore si les blancs sont forts et variables).
Elles sont à vérifier et à considérer comme indicateur de qualité du jour d’analyse.
43
Méthode 3 : basée sur le plus petit standard préparé : 0.250 µM à Brest
niveau de concentration en µM uA (ua) uA (µM) uA (%)
0.25 0.0030 0.0152 6.1
LD = 0.0152 * 3.3 = 0.050 ua soit 0.250 µM

LQ = 0.152 soit 0.760 µM
Bilan de l’estimation de la limite de détection
Selon directive, la limite de détection doit être d’au moins 30% de la valeur seuil (NQE) : « norme de
qualité environnement » : existe pour les eaux marines ?

graphique Blancs Plus petit standard SOMLIT
LD (µM) 0.049 0.122 0.250 0.050
LQ (µM) 0.150 0.366 0.760 0.150
Conclusion : Méthode de dosage du NH4 à Brest :
La plus petite quantité d’ammonium détectée de manière fiable sur une

eau de mer naturelle à Brest est au mieux de 0.122 µM ± 40%
d’incertitude étendue de répétabilité et ± 116% d’incertitude étendue de
reproductibilité interlaboratoire.
44
Annexe 1. Traitement des points aberrants
Avant d’éliminer définitivement un point qui nous semble aberrant, il est nécessaire d’avoir recours à
un test statistique. Le test de Dixon et le test de Grubbs sont ici adaptés.
L’absorbance de turbidité de l’eau de mer nous donne deux valeurs aberrantes à première vue (0.019
et 0.022).
Il est donc indispensable de vérifier si ces valeurs sont statistiquement considérées comme
aberrantes.
Appliquons d’abord le test de Dixon.
Test de Dixon
Ce test consiste à comparer la distance entre les points les plus éloignés du modèle et les points
immédiatement plus voisins à l’étendue totale des résidus.
Tout d’abord on classe nos résultats dans l’ordre croissant, ici l’absorbance de turbidité mesurée de
nos 8 échantillons d’eau de mer.
absorbance turbidité absorbance turbidité

0,01 Tri dans l’ordre croissant 0,008
0,01 0,01
0,011 0,01
0,019 0,011
0,011 0,011
0,008 0,013
0,022 0,019
0,013 0,022
Tableau 1: résultats Excel: absorbance turbidité de l'eau de mer
Dans notre cas, 8 ≤n ≤12, avec n le nombre d’échantillons d’eau de mer analysés.
Soit R1 ou Rn les points aberrants à la suite du classement.
Hypothèses à tester :
H0 : les valeurs 0.019 et 0.022 ne sont pas aberrantes.

H1 : les valeurs 0.019 et 0.022 sont aberrantes.
Critère de décision :
R2 − R1
Q1 =
Rn −1 − R1
Équation 3
0,01 − 0,008
Pour la valeur d’absorbance de 0,019 : Q1 = = 0,182
0,019 − 0,008
45
0,01 − 0,008
Pour la valeur d’absorbance de 0,022 : Q1 = = 0,40
0,013 − 0,008
Interprétation du test :
Q1 ou Q2 > Q (1%) alors R1 ou Rn sont aberrants on décide H1
Q (5 %) < Q1 ou Q2 < Q (1 %) alors R1 ou Rn sont douteux
Q1 ou Q2 < Q (5 %) alors R1 ou Rn ne sont pas aberrants on décide H0
Dans la table de Dixon, on lit la valeur Q de référence avec α le risque d’erreur égal à 5% :
Q α =5% = 0.554
Donc : Q1< Q α =5% on décide donc H0 .
Conclusion:
Les valeurs 0.019 et 0.022 ne sont pas aberrantes. On doit donc les prendre en compte dans la suite
de nos calculs.
Afin de confirmer le test de Dixon, on peut appliquer le test de Grubbs dans les mêmes conditions et
en conservant les mêmes hypothèses.
Le test de Grubbs a un intérêt considérable puisqu’il permet le rejet de deux points aberrants dans
une série de mesures, dans le cas de petits échantillons.
Critère de décision :
m − x1 0,013 − 0,008
G1 = = =1
s 0,005
Équation 4
xn − m 0,022 − 0,013
G1 = = = 1,8
s 0,005
Équation 5
G1 ou Gn > G (α = 1 %) x1 ou xn est aberrant on décide H1
G (α = 5 %) < G1 ou Gn < G (α = 1 %) x1 ou xn est douteux
G1 ou Gn < G (α = 5 %) x1 ou xn est non aberrant on décide H0
Dans la table de Grubbs, on lit la valeur G de référence avec α le risque d’erreur égal à 5% :
G (α = 5 %)= 2,032
46
Donc G1 et Gn < G (α = 5 %) on décide H0
Conclusion:
Les valeurs 0.019 et 0.022 ne sont pas aberrantes. On doit donc les prendre en compte dans la suite
de nos calculs. Ce test confirme donc en plus le test de Dixon.
47

2011 Incertitudes PDF

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

2011 Incertitudes PDF

Transféré par

Droits d'auteur :

Formats disponibles

Atelier Incertitudes de Mesure, Intercomparaison Villefranche s/Mer, 19-23 sept.

Estimation de l’incertitude de mesure

Comment estimer l’incertitude de mesure sans rien y connaître ?

Moyen efficace = se baser sur la norme XP-T90-220 : « Qualité de l’eau : Protocole

Mise en oeuvre concrète du calcul d’incertitude :

METHODE NON NORMATIVE : approche GUM

Rappel du protocole de dosage de l’NH4 par colorimétrie mis en œuvre à Brest :

Version : Protocole local ammonium 1.1 Date de création : 7 juin 2011

Date de dernière modification :

Dosage de l'azote ammoniacal

Rédigé par : Visé par :

Précision et limite de détection :

Le risque de contamination est un des paramètres déterminant dans la réussite ou non de la

III – Matériel et appareillage utilisé :

IV – Produits chimiques et réactifs utilisés

VI - Préparation des réactifs

VII – Prélèvement et conditionnement

VIII – Conservation et stockage

IX - Préparation de l’appareil et étalonnage

Procéder de façon régulière (tous les 3 mois) à la vérification de votre spectrophotomètre

[Ammonium] (µmole/l) = (A brut- Bt – Br) / a = A nette corrigée/a

a est la pente de la droite d'étalonnage,

Evaluation de l’effet de sel Es:

XII - Entretien du matériel

XIII - Conservation et entretien de l’appareillage

XIV – Evacuation des essais et déchets

On pose le modèle mathématique appliqué pour le calcul de la grandeur d’intérêt :

On en déduit donc l’incertitude de la concentration d’ammonium dans l’eau de mer δC :

Même principe : on pose la formule de calcul et on en déduit la formule de calcul de l’écart-

On obtient donc l’incertitude sur la concentration en ammonium :

 ((δAbrute )² + (δAturbidité )² + (δAblanc ,réactif )² )   δ a 

δA (en ua): ’écart-type obtenu lors du test de réplicats d’échantillonnage

C (en µM) : valeur moyenne de concentration

A : valeur calculée à partir des absorbances moyennes brute,turb et BR

0.25 0.133 0.053

En appliquant les « statistiques complémentaire sur Excel on a accès à l’écart-type du coefficient

statistiques de régression supplémentaires

2 tests de réplicats réalisés (février et juin) :

0.020 0.010 0.174

0.020 0.014 0.172

Test de juin : valeur d’absorbance (cuve de 10 cm)

Test février : échantillon à 0.705 µM

Test juin : échantillon à 0.205 µM

uT racine (u éch²abs + u étal²abs) 15.60 %

Contribution à l’incertitude totale (uT) des différents types d’erreur :

Méthode interne SOMLIT (précision

à 0.250 µM +-0.039 16% 20%

METHODE GUM conforme à norme XP-T90-220 :

uéchantillon(C ) = l’incertitude- type due à l’échantillon : étude de fidélité de lecture du signal de

Rappel :Fidélité : en géné : erreur de fidélité = composante aléatoire de l’erreur de l’instrument ou

u grandeurs (C ) = u échantillo n , A (C )² + u échantillo n, B (C )² = u ² A + u ² B

u A = l’incertitude-type liée à la partie expérimentale de l’étalonnage

0.25 0.133 0.053

Pour chaque niveau de concentration = pour chaque standard :

uA = l’écart-type des absorbances nettes puis conversion en µM avec le coefficient

niveau de concentration en µM uA (ua) uA (µM) uA (%)

0.25 (n=5) 0.0030 0.0152 6.1

uB : sur la préparation des standards d’étalonnage

• Incertitudes sur la préparation de la solution mère

Enfin erreur de pesée : uM² = ud² +uEMT²+uétal² = 0.00013 g soit 0.2%

Enfin erreur globale sur C sm = 0.2%

• Incertitudes sur la préparation des standards

Équation 2: incertitude-type de la concentration des standards
