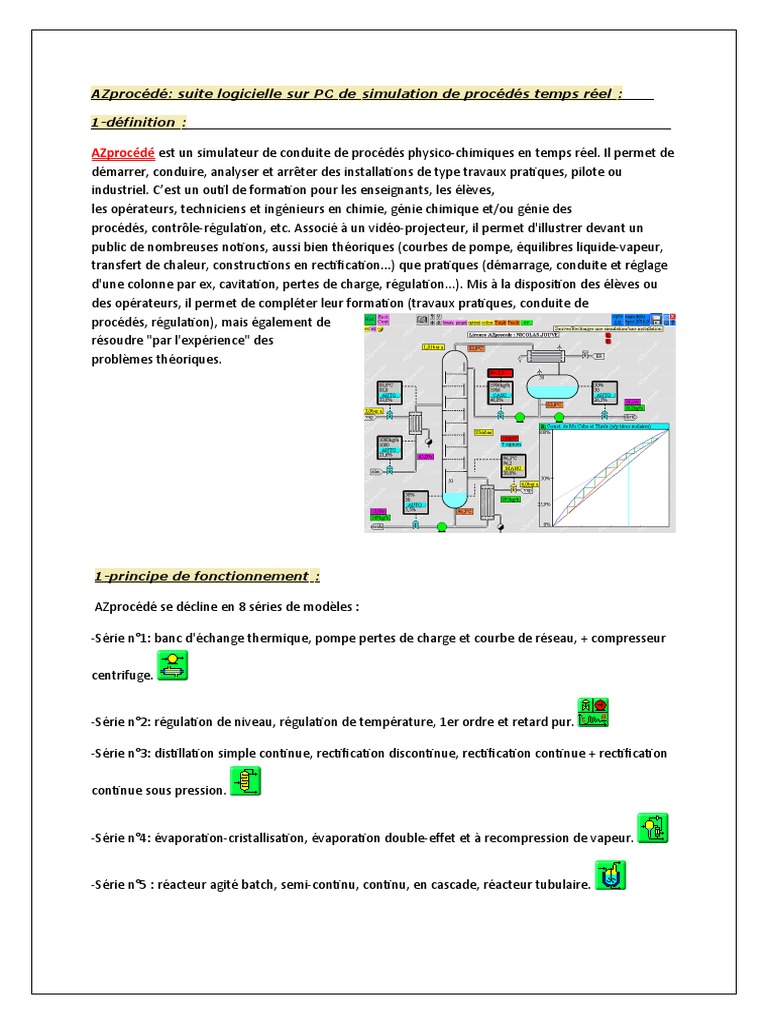

AZprocédé: suite logicielle sur PC  de  simulation de procédés temps réel  :

1-définition  :

AZprocédé est un simulateur de conduite de procédés physico-chimiques en temps réel. Il permet de

démarrer, conduire, analyser et arrêter des installations de type travaux pratiques, pilote ou
industriel. C’est un outil de formation pour les enseignants, les élèves,
les opérateurs, techniciens et ingénieurs en chimie, génie chimique et/ou génie des
procédés, contrôle-régulation, etc. Associé à un vidéo-projecteur, il permet d'illustrer devant un
public de nombreuses notions, aussi bien théoriques (courbes de pompe, équilibres liquide-vapeur,
transfert de chaleur, constructions en rectification...) que pratiques (démarrage, conduite et réglage
d'une colonne par ex, cavitation, pertes de charge, régulation...). Mis à la disposition des élèves ou
des opérateurs, il permet de compléter leur formation (travaux pratiques, conduite de
procédés, régulation), mais également de
résoudre "par l'expérience" des
problèmes théoriques.

 1-principe de fonctionnement  :

 AZprocédé se décline en 8 séries de modèles :

-Série n°1: banc d'échange thermique, pompe pertes de charge et courbe de réseau, + compresseur

centrifuge.

-Série n°2: régulation de niveau, régulation de température, 1er ordre et retard pur.

-Série n°3: distillation simple continue, rectification discontinue, rectification continue + rectification

continue sous pression.

-Série n°4: évaporation-cristallisation, évaporation double-effet et à recompression de vapeur.

-Série n°5 : réacteur agité batch, semi-continu, continu, en cascade, réacteur tubulaire.
-Série n°6 : groupe frigorifique mono-étagé, cycle cascade, cycles bi-étagés (injection partielle ou

totale).

-Série n°7: ampoule à décanter, batterie de mélangeurs décanteurs, colonnes d'extraction liquide-

liquide, équilibres du mélange ternaire en diagramme triangulaire ou courbe de partage.

-Série n°8: four à convection naturelle, chaudière à tube de fumée, chaudière à tubes d'eau,

diagramme de Mollier pour l'eau et sa vapeur, cocotte minute.

*Interface en un coup d'œil :

Pour démarrer un procédé: il suffit d'ouvrir quelques vannes, de démarrer des pompes, et/ou de
régler quelques régulateurs. On peut analyser le fonctionnement du procédé à l’aide des différentes
mesures (codes couleurs), mais aussi à l’aide de graphiques ou d’historiques : historiques mesure –
consigne - sortie pour les régulateurs, profils de température (en temps réel) pour les échangeurs,
constructions diverses (courbes de pompes, courbes d’équilibre liquide - vapeur, constructions de
McCabe et Thiele, valeurs numériques, etc.).
Exemple :

Vanne automatique

Vanne d'isolement

Pompe à piston

Autres

Tout (ou presque) peut se faire avec la souris et ses deux (trois) boutons. On peut pointer la souris
sur les objets, cliquer avec les boutons droit ou gauche, ou avec la roulette ou les boutons (g+d) à la
fois. On peut aussi appuyer en continu avec la souris sur des valeurs ou des objets pour modifier des
valeurs analogiques (consigne ou sortie, pompe à débit variable, etc.).
Des séquences animées d’introduction aux différents modèles sont proposées au premier
démarrage de la journée de chaque modèle. Elles sont également accessibles par le bouton  .
N'hésitez pas à les regarder jusqu’au bout car elles présentent différents outils, la façon de démarrer
l’installation, des applications pédagogiques possibles, etc... La vitesse de déroulement des
séquences animées est réglable par le bouton  .

*Représentations graphiques dans quelques modèles :

Exemple :

Profils de température dans les échangeurs

multi-tubulaires (1 passe contre-courant, 2
passes) avec affichage des valeurs de
température en tout point en pointant sur le
profil avec la souris:


- A l'installation, le logiciel fonctionne en mode démo. L’utilisation en version démo est entièrement

gratuite, mais elle est strictement réservée à un usage privé (élèves, particuliers). Certains modèles
fonctionnent sans limitation de durée (1 par série: Banc de dynamique des fluides, régulation de
niveau, distillation flash, évaporation - cristallisation), les autres sont limités à 30 jours d'utilisation.
Certaines fonctionnalités du logiciel ne sont accessibles qu'en version enregistrée ou avec un n° de
licence.

3-Exemple d’application  :
 *Description série 1: Echangeurs, Pompes, Compresseur centrifuge

Banc d'échange thermique:

 Une chaudière produisant de l'eau chaude avec pompe de circulation et régulateur de

température TIC configurable en sortie de chaudière.
 Un réseau d'eau chaude avec régulation de débits vers chacun des trois échangeurs.
 Un réseau d'eau froide avec vannes trois voies permettant d'inverser le sens de circulation
dans les échangeurs.
 Une vanne de réglage et une mesure du débit d'eau froide vers chaque échangeur.
 Un échangeur multitubulaire à une passe côté tubes et une passe côté calandre, chicanes
dans la calandre, régulation de température de sortie d'eau chaude agissant sur la vanne
d'alimentation en eau froide.
 Un échangeur multitubulaire à deux passes côté tubes, et une passe côté calandre, chicanes
dans la calandre.
 Un échangeur coaxial.

*Description série 8: Combustion - vapeur

Four à convection naturelle :

 brûleur gaz, réglage du tirage du four par action sur un registre en manuel, en régulation sur
l'oxygène des fumées, ou en cascade sur un régulateur de ΔP.
 Chauffage d'un fluide en régulation de débit et de température.
 Visualisation en temps réel des profils de température (fumées, parois des tubes, fluide
froid), composition et propriétés des fumées, pression dans le four.
 Visualisation des historiques permettant de suivre la combustion et la régulation de
température du fluide chauffé.
