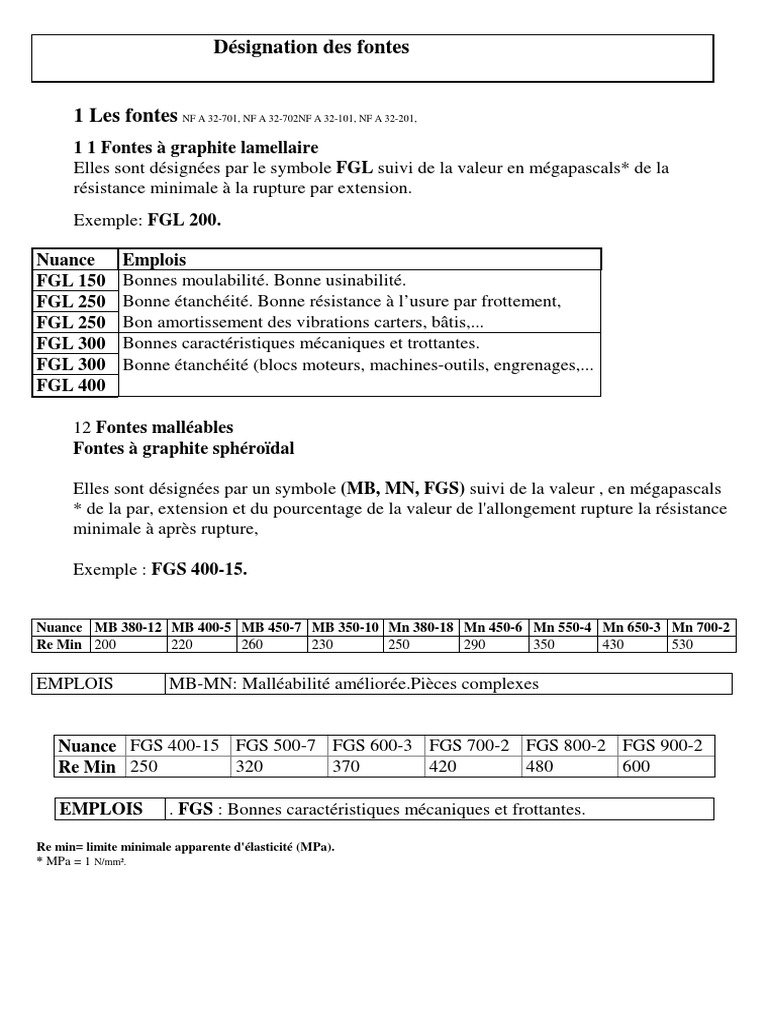

Désignation des fontes

1 Les fontes NF A 32-701, NF A 32-702NF A 32-101, NF A 32-201,

1 1 Fontes à graphite lamellaire
Elles sont désignées par le symbole FGL suivi de la valeur en mégapascals* de la
résistance minimale à la rupture par extension.
Exemple: FGL 200.

Nuance Emplois
FGL 150 Bonnes moulabilité. Bonne usinabilité.
FGL 250 Bonne étanchéité. Bonne résistance à l’usure par frottement,
FGL 250 Bon amortissement des vibrations carters, bâtis,...
FGL 300 Bonnes caractéristiques mécaniques et trottantes.
FGL 300 Bonne étanchéité (blocs moteurs, machines-outils, engrenages,...
FGL 400

12 Fontes malléables
Fontes à graphite sphéroïdal

Elles sont désignées par un symbole (MB, MN, FGS) suivi de la valeur , en mégapascals
* de la par, extension et du pourcentage de la valeur de l'allongement rupture la résistance
minimale à après rupture,

Exemple : FGS 400-15.

Nuance MB 380-12 MB 400-5 MB 450-7 MB 350-10 Mn 380-18 Mn 450-6 Mn 550-4 Mn 650-3 Mn 700-2
Re Min 200 220 260 230 250 290 350 430 530

EMPLOIS MB-MN: Malléabilité améliorée.Pièces complexes

Nuance FGS 400-15 FGS 500-7 FGS 600-3 FGS 700-2 FGS 800-2 FGS 900-2
Re Min 250 320 370 420 480 600

EMPLOIS . FGS : Bonnes caractéristiques mécaniques et frottantes.

Re min= limite minimale apparente d'élasticité (MPa).

* MPa = 1 N/mm².
 Désignation des métaux et alliages

Les aciers NF EN 10025, 10 10, NF EN 10027

1 Classification par emplois

1 1 Aciers d'usage général

La désignation commence par la lettre S pour les aciers d'usage général, et la lettre E pour les
aciers de construction mécanique.

Le nombre qui suit indique la valeur minimale de la limite d’élasticité en mégapascals*.

Exemple : S 235.

S'il' s'agit d'un acier moulé la désignation est précédée de la lettre G.

Exemple: GE 295.

Nuance R Min Re Min EMPLOIS

S 185 (A 33) 290 185 Constructions mécaniques
S 235 (E 24) 340 235 et métalliques générales
S 275 (E 28) 410 275 assemblées ou soudées
S 355 (E 36) 490 355
E 295 (A 50) 470 295 Ces aciers ne conviennent
E 335 (A 60) 570 335 pas aux traitements,
E 365 (A70) 670 360 thermiques
Moulage GS 235 - GS 275 - GS 355
GE 295 - GE 235 - GE 360
R min résistance minimale à la rupture par extension (Mpa).
Cette symbolisation ne s'applique pas aux aciers de décolletage.
Re min= limite minimale apparente d'élasticité (MPa).

* MPa = 1 N/mm².
**Entre parenthèses correspondance approximative avec l'ancienne symbolisation
 Désignation des métaux et alliages

2 Classification par composition chimique

- 21 Aciers non alliés

Teneur en manganèse < 1 %.

La désignation se compose de la lettre C suivie du pourcentage de !a teneur moyenne en
carbone multipliée par 100.
Exemple : C 40.
40 : O,40 % de carbone,
Nuance R Min Re Min EMPLOIS
C 22 (XC 18) 410 255
C 25 (XC 25) 460 285 Constructions
C 30 (XC 32) 510 315 mécaniques
C 35 (XC 38) 570 335
C 40 (XC 42) 620 355
C 45 (XC 48) 660 375 Ces aciers ne conviennent
C 50 (XC 50) 700 395 pas aux traitements,
C 55 (XC 54) 730 420 thermiques
C 60 (XC 60 ) HRC >57
Moulage Cette symbolisation ne s'applique pas aux aciers de
décolletage.

R min résistance minimale à la rupture par extension (Mpa).

Re min= limite minimale apparente d'élasticité (MPa).

* MPa = 1 N/mm².
**Entre parenthèses correspondance approximative avec l'ancienne symbolisation

Elément Symbole
d’alliage chimique
AI
Sb

Ag

Be

Bi

Cd

ce
 c,

CD

cu

Sn

Fe

G.

Mg

Mn

Mo

Ni

Nb

Pb

@7- si

ri

Zn

Zr

Aciers faiblement alliés

Teneur en manganèse >1 %.

Teneur de chaque élément d'alliage < 5 %.

La désignation conoreni dans l'ordre:

un nombre entier. ëgal à ceit sois le pourcentage de la Terreur
mioyenne en carbone.
un.ou plusieuirs .groupes de lettres, qui sont les symboles
chimiques des elements d’addition dans l’ordre des teuneurs décroissantes.
.

une suite de nombre.rangés dans le -meme ordre que les ëlements d'alliage.et indiquant le
pourcentage de la teneur moyenne de chaque elément.
Ces teneurs sont multipliées. par un facteur variable, en fonction des eléments d’alliage.

Exemple : 55 Cr 3 (0,55% de carbone-0,75% de carbone).

Él@ cralmage F

NI Pl' 8
A4 P% Tt Y. Zr 10 a om

Aciers fortement alliés

Teneur d'au moins un élément d'alliage - 5

-a désignation commencc- '-ar 'a '!etlre X sui,@ie aie @a même

ciers @aiclement alliés. i'excep:;on ,,esignation que celle cies a

,je-. va@eurs ores teneurs qui sont ces ccurcertages réeis.

Exemple : X 30 Cr 13 @0,30 qo de carbone - 113 % de crirome).
