Ecole Supérieure en Sciences Appliquées de Tlemcen:

4eme Electrotechnique

TD 3

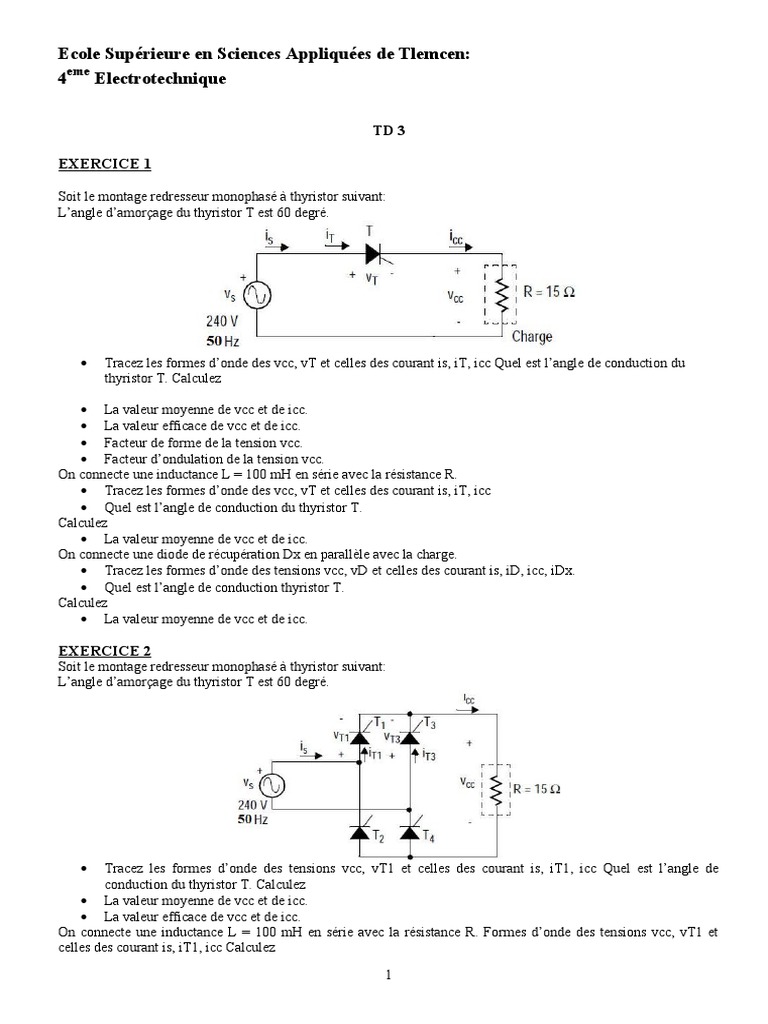

EXERCICE 1

Soit le montage redresseur monophasé à thyristor suivant:

L’angle d’amorçage du thyristor T est 60 degré.

 Tracez les formes d’onde des vcc, vT et celles des courant is, iT, icc Quel est l’angle de conduction du
thyristor T. Calculez

 La valeur moyenne de vcc et de icc.

 La valeur efficace de vcc et de icc.
 Facteur de forme de la tension vcc.
 Facteur d’ondulation de la tension vcc.
On connecte une inductance L = 100 mH en série avec la résistance R.
 Tracez les formes d’onde des vcc, vT et celles des courant is, iT, icc
 Quel est l’angle de conduction du thyristor T.
Calculez
 La valeur moyenne de vcc et de icc.
On connecte une diode de récupération Dx en parallèle avec la charge.
 Tracez les formes d’onde des tensions vcc, vD et celles des courant is, iD, icc, iDx.
 Quel est l’angle de conduction thyristor T.
Calculez
 La valeur moyenne de vcc et de icc.

EXERCICE 2
Soit le montage redresseur monophasé à thyristor suivant:
L’angle d’amorçage du thyristor T est 60 degré.

 Tracez les formes d’onde des tensions vcc, vT1 et celles des courant is, iT1, icc Quel est l’angle de
conduction du thyristor T. Calculez
 La valeur moyenne de vcc et de icc.
 La valeur efficace de vcc et de icc.
On connecte une inductance L = 100 mH en série avec la résistance R. Formes d’onde des tensions vcc, vT1 et
celles des courant is, iT1, icc Calculez

1
  La valeur moyenne de vcc et de icc.
 La valeur efficace de vcc.

EXERCICE 3
Au secondaire du transformateur est branché un pont mixte qui alimente un MCC. La tension d'alimentation du pont
est sinusoïdale V2(t)=Vmax.sin(wt). L’inductance est supposée lisser parfaitement le courant ic(t).
1- On relève les oscillogrammes de la tension redressée Uc(t) et de la tension aux bornes d'une faible résistance r
permettant la visualisation du courant ic(t). Indiquer quel point (parmi les points A, B, C et D de la figure est
connecté à chacune des trois entrées Y1 (Voie 1), Y2 (Voie 2) et M (Masse) de l'oscillographe.
2- À partir de l’oscillogramme de Uc(t), déterminer la période T, l'amplitude V2max et l'angle d'amorçage  ,
3- Calculer l'intensité moyenne <Ic> de ic(t) sachant que r =0,10  .

4- Calculer la valeur moyenne<Uc> pour   .
4
5- Quel est l'intérêt, pour le moteur, de pouvoir faire varier l'angle de retard  ?
6- La résistance R de l'induit du moteur est égale à 24  . A la fréquence de rotation 2400tr/min, la f.é.m. du
moteur est égale à 20V. En admettant que la tension aux bornes de l'induit du moteur est égale à <Uc>, calculer la

valeur de la f.e.m. ainsi que la fréquence de rotation du moteur pour   .
4

2
Solution
Ex1

3
4
5
Ex2

6
7
Ex3
Y1 (AD) et Y2 (CD)

T=20ms, V2max=31,5v  
5
Ur=7,5*20mv=150mv
Ic=Ur/r=150/0,1=1,5A

Uc=(V2max/)(1+cos(/5))=18,15v

Pour varier la valeur moyenne de redresseur ainsi faire varier la vitesse du moteur
E=Uc-(R+r)ic=18,15-2,1*1,5=15v
N=15*2400/20=1800tr/min
