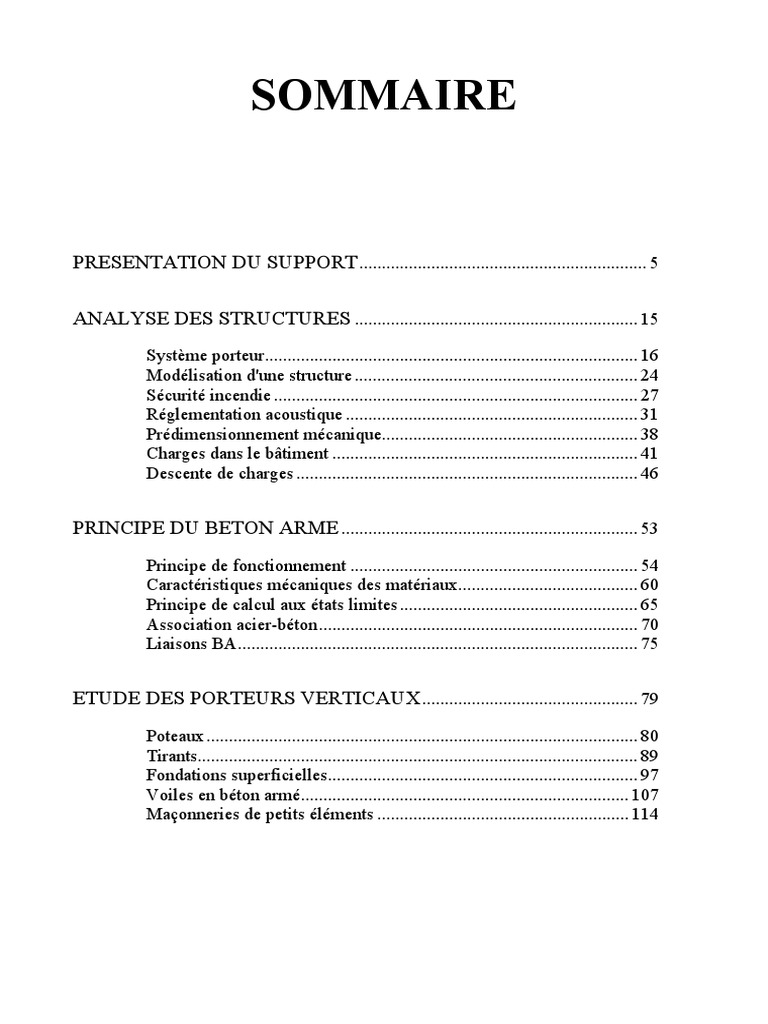

SOMMAIRE

PRESENTATION DU SUPPORT ................................................................ 5

ANALYSE DES STRUCTURES ............................................................... 15

Système porteur................................................................................... 16
Modélisation d'une structure ............................................................... 24
Sécurité incendie ................................................................................. 27
Réglementation acoustique ................................................................. 31
Prédimensionnement mécanique......................................................... 38
Charges dans le bâtiment .................................................................... 41
Descente de charges ............................................................................ 46

PRINCIPE DU BETON ARME .................................................................. 53

Principe de fonctionnement ................................................................ 54
Caractéristiques mécaniques des matériaux........................................ 60
Principe de calcul aux états limites ..................................................... 65
Association acier-béton....................................................................... 70
Liaisons BA......................................................................................... 75

ETUDE DES PORTEURS VERTICAUX ................................................ 79

Poteaux ................................................................................................ 80
Tirants.................................................................................................. 89
Fondations superficielles..................................................................... 97
Voiles en béton armé......................................................................... 107
Maçonneries de petits éléments ........................................................ 114
ETUDE DES PORTEURS HORIZONTAUX-POUTRES ................. 121
Calcul des armatures longitudinales à l'ELU .................................... 122
Calcul des cadres............................................................................... 138
Traitement des appuis ....................................................................... 149
Méthode forfaitaire............................................................................ 158
Méthode Caquot ................................................................................ 169
Calcul des armatures longitudinales à l'ELS..................................... 181
Calcul des poutres en T ..................................................................... 192
Répartition des armatures longitudinales.......................................... 198

ETUDES DES PORTEURS HORIZONTAUX-PLANCHERS ........ 205

Dalles................................................................................................. 206
Prédalles ............................................................................................ 222

ETUDE DES OUVRAGES PARTICULIERS....................................... 229

Escaliers ............................................................................................ 230

BIBLIOGRAPHIE ........................................................................................ 236

 PRESENTATION DU SUPPORT D'ETUDES

Le programme de cette opération prévoit la construction d'un Centre Hospitalier dans le dépar-
tement de la Creuse à une altitude de 390 m. C’est un ensemble de 3 bâtiments (R+1 à R+3) et de
2 parkings, construit sur un site vierge de 10 000 m² n’obligeant aucune démolition. Le plus haut
bâtiment s’élève à une hauteur maximale de 12,90 m par rapport au terrain.
En vue de la réalisation, l’ensemble a été classé en trois parties.

C B A

Les différentes études à mener ne portent que sur le bâtiment A.

DESCRIPTIF SOMMAIRE

TERRASSEMENT
Une plate-forme est réalisée au niveau -0,30 m. Les fondations sont ensuite coulées en pleine
fouille. Les déblais sont stockés sur place et réutilisés pour le remblayage. Ils sont mis en œuvre par
couches successives compactées de 0,20 m.

FONDATIONS
Les fondations sont constituées par des semelles filantes et des semelles isolées réalisées avec un
béton dosé à 350 kg par m3 de CEM I 42,5. La dimension des semelles est déterminée en fonction
des charges à supporter et de la contrainte ultime du sol de 1,20 MPa. Le fond de fouilles doit tou-
jours être dans la même nature de sol ; de plus, la profondeur hors-gel à respecter est de 1,00 m.
Un béton de propreté d’épaisseur minimum 5 cm est systématiquement mis en place.
Les semelles filantes sont à prévoir sous les murs de façades, les pignons et les refends. Des se-
melles isolées sont prévues sous les poteaux et l'escalier extérieur. Les murs non porteurs des lo-
caux techniques reposent sur le dallage réalisé avec un béton dosé à 350 kg par m3 de CEM I 32,5.

SUPERSTRUCTURE
L'ensemble des voiles en béton armé d’épaisseur 16 cm ainsi que les poteaux circulaires de dia-
mètre 40 cm qui reprennent les charges des étages sont réalisés avec un béton dosé à 350 kg par m3
de CEM II 42,5.
Les planchers sont coulés sur prédalles, l'épaisseur totale est de 20 cm avec finition lissée. Les
dimensions des poutres sont à définir en fonction des descentes de charges. L'ensemble des porteurs
horizontaux est réalisé à partir d'un béton B25. Les armatures de résistance utilisées sont toutes de
nature HA Fe E 500.
La façade est en maçonneries creuses de 0,20 m, hourdées au mortier bâtard.
La liaison entre étages est assurée par des escaliers préfabriqués à paliers intermédiaires.
41 - Exercice 1 :
Identifier à l'aide des définitions les différents éléments représentés en perspectives.

5 - PORTEE D’UNE POUTRE :

La portée à prendre en compte dans les calculs est mesurée entre axes si les poutres sont munies
d’appareils d’appui élastomère.

Portée

Dans les cas très fréquents où les poutres reposent sur des poutres, poteaux ou voiles BA, la
portée à prendre en compte est mesurée entre nus d’appuis.

Portée

Si la poutre repose sur de la maçonnerie, la portée est calculée comme la distance de nu à nu

majorée du tiers de l'épaisseur des porteurs verticaux.

Portée

6 - LONGUEUR D’UN POTEAU : BAEL91 (B.8.3,1)

La longueur d’un poteau appartenant à un bâtiment à étages multiples est mesurée entre faces
supérieures de deux planchers consécutifs ou de la jonction avec la fondation à la face supérieure du
premier plancher.

61 - Application 1 :
Sur le dossier support, déterminer la longueur des poteaux et les portées des deux poutres de la
file 3. Réponse : portée des poutres : 5,16 m longueur du poteau : 3,80 m
 DESCENTE DE CHARGES
FICHE DE PREPARATION

SITUATION D’APPRENTISSAGE : bureau d'études, technologie

OBJECTIF : apprendre à :
– calculer une descente de charges sur un élément de structure

CONNAISSANCES NECESSAIRES :
– le système porteur
– la modélisation d'une structure
– l'équilibre d'un ensemble de solides
– les charges dans le bâtiment

POSITIONNEMENT :

1 - Déterminer la charge de neige S, sur une toiture courante à deux versants

plans, située à une altitude de 500 m dans la Creuse. L’angle des deux versants
sur l’horizontale est de 20°, la pente des évacuations est de 1 %. On considère
que le vent est fort.

2 - Définir la portée d’une poutre et la longueur d’un poteau.

CONNAISSANCES NOUVELLES :
– lois de dégression

DUREE DE LA SEQUENCE PEDAGOGIQUE : 8 h

 DESCENTE DE CHARGES

Une descente de charges permet de déterminer les actions qui s'exercent sur un élément d'ou-
vrage, soit directement (poids des personnes sur un plancher), soit par l'intermédiaire d'autres élé-
ments, afin de procéder à l'étude mécanique et au dimensionnement de celui-ci.

1 - CHARGES ET ACTIONS A PRENDRE EN COMPTE :

Les conditions de prise en compte et de pondération des différentes charges sont données par les
règles de calcul en vigueur, propres à chaque matériau structurel. Le règlement BAEL 91 fixe les
différentes actions à prendre en compte pour le calcul des structures béton armé. De plus, il fixe les
différentes combinaisons d’actions à étudier.

2 - CHEMINEMENT DES CHARGES :

On considère que toutes les liaisons existant dans la structure sont des appuis simples (pou-
tre/poteau, poutrelles/poutres, dalles/poutres). On considère également qu’il n’y a pas de continuité
entre les travées successives de poutres ou dalles.
La descente de charges se mène comme un calcul isostatique.

3 - REPARTITION DES CHARGES :

Elle est fonction du mode de réalisation

– prédalles précontraintes ⇒ report des charges obligatoirement sur deux côtés
– prédalles béton armé ⇒ report des charges généralement sur deux côtés

On considère que les côtés non porteurs reprennent une largeur moyenne de plancher,
Lm = 50 cm à 1 m.

p : charge par m² de

Lx P2 = p.(0,5 à 1)

Surface reprise par la poutre

Poutre
Ly

P1 = p.Lx/2

A1 A2

– dalles coulées en place ⇒ report des charges possible sur quatre côtés
22 - Amortissement des charges :

L’application de la théorie des trois moments fait qu’un chargement appliqué sur la dernière tra-
vée crée des sollicitations dans la première travée, et ceci quel que soit le nombre de travées. Les
liaisons poutres/poteaux, le fluage, l’adaptation entre sections annule cet effet.
Le calcul d’un moment sur appui par la méthode Caquot n’est dû qu’aux chargements des tra-
vées adjacentes.

p1 p2

A0 I, L1 I, L2
A1 A2

La formule des trois moments donne pour le couple sur l'appui 1 (C1) :

p1.L1  (− p2 ).L2 
3 3
2.( L1 + L2 ).C1 = 6 EI .[− −  − .]
24.EI  24.EI 
3 3
p .L + p2 .L2
C1 = − 1 1
8.( L1 + L2 )

La méthode Caquot minore le couple sur appui en remplaçant le 8 du dénominateur par 8,5
(E.2.2,1).

23 - Application 2 :
Etablir le schéma mécanique de la poutre continue de la file 8, la largeur des consoles est de
30 cm. La poutre étant exposée aux intempéries, la fissuration est considérée comme préjudiciable,
le calcul est donc mené à l'ELS.

Réponse :
Les deux tableaux joints permettent d'obtenir les résultats des descentes de charges sur les files 8 et
A (ou F par symétrie).

F F
q = 10 kN/m
g = 68 kN/m
0,1

0,5 5,1 3,7 5,1 0,5

La file F prend appui sur la file 8 (voir plan d'analyse).

 CALCUL DES
ARMATURES LONGITUDINALES A L'E.L.S.

Le travail qui va être réalisé porte sur la poutre file 8 du plancher haut du rez-de-chaussée du
dossier support. Les différentes sollicitations supportées par cette poutre ont été calculées dans la
séquence sur la méthode Caquot. Les différentes étapes du calcul du ferraillage d'une travée de rive
et de sa console seront précisées dans les applications de la séquence.

1 - HYPOTHESES DE CALCUL A L'ELS : (BAEL A.4.5,1)

• Les sections droites restent planes après déformation et il n'y a pas de glissement relatif
entre l'acier et le béton en dehors du voisinage immédiat des fissures.
εbc
yser

εst = εbt

• La résistance du béton tendu est négligée.

Sous un moment positif :

– la partie supérieure est comprimée, cette compression est reprise par le béton,
– la partie inférieure est tendue, seul l’acier reprend l’effort de traction.

• On peut supposer concentrée en son centre de gravité la section d'un groupe de plusieurs
barres d'acier.

• Le béton et l'acier sont considérés comme des matériaux linéairement élastiques. Il est fait
abstraction du retrait et du fluage. La loi de Hooke pourra être utilisée.
σ = E.ε

εbc σbc = Evj. εbc

yser yser

εst σst = Es. εst

6 - EXERCICE 2 :

Etudier une volée reliant le niveau 264,64 au niveau 266,00 pour laquelle le sens de portée sera
parallèle à la ligne de foulée. On considérera également qu'il n'y a pas de poutre palière au niveau
266,00. L'épaisseur de la paillasse est de 12 cm, celle du palier est de 20 cm.

266,0

264,6

1,96 m 1,50 m

1 - Définir les schémas mécaniques ainsi que les hypothèses de calcul. Les escaliers et les paliers
reçoivent un revêtement de sol plastique.
2 - Calculer le ferraillage des paillasses (Béton B25, acier HA Fe E500).

Réponse :
1 - Portée : 3,46 m q = 2,5 kN/m gvolée = 5,8 kN/m gpalier = 5,0 kN/m
2 - Mu = 16,7 kN.m Ax = 4,75 cm²/m Ay = 1,19 cm2/m 1ST50
