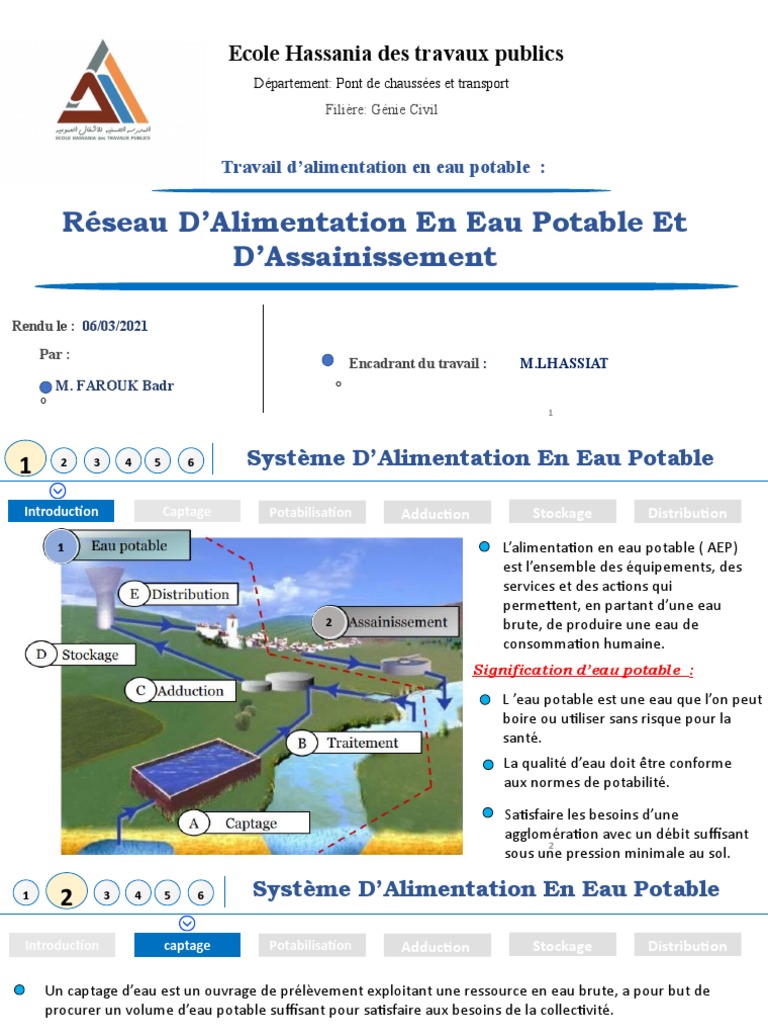

Ecole Hassania des travaux publics

Département: Pont de chaussées et transport

Filière: Génie Civil

Travail d’alimentation en eau potable :

Réseau D’Alimentation En Eau Potable Et

D’Assainissement

Rendu le : 06/03/2021
Par :
Encadrant du travail : M.LHASSIAT
o M. FAROUK Badr o
o
1
1 2 3 4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation  Adduction Stockage Distribution

1 L’alimentation en eau potable ( AEP)

est l’ensemble des équipements, des
services et des actions qui
permettent, en partant d’une eau
2 brute, de produire une eau de
consommation humaine.
Signification d’eau potable :

L ’eau potable est une eau que l’on peut

boire ou utiliser sans risque pour la
santé.
La qualité d’eau doit être conforme
aux normes de potabilité.
Satisfaire les besoins d’une
agglomération avec un débit suffisant
2
sous une pression minimale au sol.
1
2 3 4 5 6 Système D’Alimentation En Eau Potable

Introduction captage Potabilisation  Adduction Stockage Distribution

Un captage d’eau est un ouvrage de prélèvement exploitant une ressource en eau brute, a pour but de
procurer un volume d’eau potable suffisant pour satisfaire aux besoins de la collectivité.
On parle de:
Une eau d’origine souterraine
Pour extraire cette eau on utilise essentiellement des puits et des forages ou a partir des sources.

Puits Caractéristiques d’un puits :

Un trou 2 à 3m de diamètre et de profondeur

environ 10 m.

Excavation manuelle jusqu’à la première nappe

libre( peu profonde)
1
2 3 4 5 6 Système D’Alimentation En Eau Potable

Introduction captage Potabilisation  Adduction Stockage Distribution

Forage

Le captage des eaux profondes se fait

par forage Diamètre plus petit et
profondeur plus importante que le
puits.

Le forage est un trou de 20 à

30 cm de diamètre et peut
atteindre jusqu’à 100 m de
profondeur.
Excavation motorisée (Foreuse)
jusqu’à la première nappe libre
(profonde) ou la nappe captive.
1
2 3 4 5 6 Système D’Alimentation En Eau Potable

Introduction captage Potabilisation  Adduction Stockage Distribution

source

Une eau d’origine superficielle (eau de surface)

c’est une eau en contact direct avec l’atmosphère. Il s'agit pour l'essentiel des cours d'eau,
des océans, des mers, des lacs et des eaux de ruissellement
1
2 3 4 5 6 Système D’Alimentation En Eau Potable

Introduction captage Potabilisation  Adduction Stockage Distribution

Rivière Fleuve

barrage Mers
1 2
3 4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

L’eau captée nécessite généralement un traitement pour la rendre potable à la consommation.. Ce

traitement est fait de façon à éliminer les bactéries de l’eau et à lui donner dans certains cas un goût
meilleur.

On distingue deux types de traitement:

Traitement simple
S’effectue généralement dans le cas des eaux d’origine souterraines

Traitement complexe
Dans le cas des eaux de surface
1 2
3 4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

Traitement de potabilisation
Prétraitement

Le prétraitement permet de supprimer de l’eau les éléments qui peuvent ralentir les phases
suivantes de traitement.
On parle de :
Dégrillage et tamisage
Retirer de l’eau les déchets insolubles (Grille, tamis)
Dessablage
Retirer les sables mélangés dans les eaux

Débourbage
1 2
3 4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

clarification

Elle permet d’obtenir une eau limpide par élimination des matières en suspension, et donc de la
turbidité.
La clarification peut combiner les procédés suivants:
Coagulation
Ajouter un coagulant pour neutraliser les charges négatives.
Floculation
Les matières résiduelles( poussière, particules) se collent entre elles
pour former des flocs.
Décantation
Les flocs se déposent au fond de l’ouvrage et l’eau clarifiée est
récupérée en surface.
1 2
3 4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

Flottation
La flottation consiste à favoriser la clarification par
entraînement des particules en surface, grâce à la génération
de bulles d’air, qui s’accrochent aux matières en suspension et
aux flocs. Les flottants sont récupérés en surface par bras
racleur.
Filtration
Des couches de sable arrêtent les matières les plus fines.
Affinage
Affinage par ozonation
 grand pouvoir désinfectant (élimination des virus et des spores bactériennes)
Affinage par adsorption
Désinfection

L’étape la plus importante. Elle a pour but de neutraliser tous les virus et bactéries pathogènes
1 2 3
4 5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

L’adduction d’eau regroupe les techniques permettant d'amener l’eau depuis la station de

potabilisation à travers un réseau de conduites ou d'ouvrages architecturaux vers l’ouvrage de
stockage.
On parle de :
l’adduction gravitaire
Si le niveau de la station de traitement (ou de captage) est
supérieur à celui du réservoir (conduite d’adduction).
Toujours sous pression
L’adduction par refoulement
Si le niveau de la station de traitement (ou de captage) est
inférieur au niveau du réservoir (conduite de refoulement).
Pompe
Le débit d’adduction est constant
1 2 3 4
5 6 Système D’Alimentation En Eau Potable

Introduction Captage Potabilisation Adduction Stockage Distribution

Le stockage d’eau se fait grâce à des réservoirs et a de multiples fonctions.

Le rôle essentiel des réservoirs

Le stockage d’eau se fait grâce à des réservoirs dont le rôle est de:
Régulariser les débits d’eau entre:
L’adduction (imposé par le captage et le traitement)
La distribution (imposé par le besoin en eau)
Régulariser la pression en tout point du réseau:
Le réservoir garde une pression suffisante et presque
constante.
La pression fournie par les stations de pompage varie suite à
une mise en marche ou arrêt.
Sécuriser une agglomération:
source d’eau garantie en cas de demande d’eau exceptionnelle (incendie)
 Système D’Alimentation En Eau Potable
1 2 3 4 5
6
Introduction Captage Potabilisation Adduction stockage Distribution

La distribution d’eau a pour objectif l’acheminement d’eau potable des réservoirs de stockage vers
les consommateurs (abonnés).

On distingue deux types de réseaux:

Réseau ramifié
L’eau circule dans toute la canalisation dans un seul sens.
Avantage:
économique
Inconvénient:
manque de sécurité: en cas de casse d’une conduite,
tous les abonnés situés à l’aval seront privés d’eau.
 Système D’Alimentation En Eau Potable
1 2 3 4 5
6
Introduction Captage Potabilisation Adduction stockage Distribution

Réseau maillé
Le réseau maillé dérive du réseau ramifié par connexion aux
extrémités des conduites, permettant une alimentation de
retour. Ainsi, chaque point du réseau est alimenté en eau par au
moins deux cotés. R
Avantage:
Plus de sécurité dans l’alimentation des abonnés.
Une répartition plus uniforme des pressions et débits
dans tout le réseau.
Inconvénient:
Cout élevé par rapport au réseau ramifié
1 2 3 4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration

L’assainissement consiste à évacuer tout

rejet (eau usée domestique, eau usée
industrielle, eau pluviale,…) d’une
manière sanitaire et hygiénique pour
l’Homme et sans impact négatif sur
l’Environnement.

Il s’agit de collecter ces rejets liquides,

sans risque de submersion, quel que
soit leurs provenances et leur nature en
un ou plusieurs points, puis les
véhiculer vers une STEP.
1
2 3 4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration
Les eaux usées(EU)
Les eaux usées comprennent les eaux ménagers, les eaux vannes et les eaux de services public.
Eaux ménagers Eaux vannes
Elles comprennent les eaux usées de cuisine, Elles proviennent des toilettes, ce sont les
lavage des salles de bains et de douche matières fécales, l’urine, l’eau de chasse.

Eaux de service public

Elles proviennent du lavage des caniveaux et des
chaussées, du fonctionnement des fontaines

Les eaux usées industrielles

Les caractéristiques de ces eaux varient avec chaque genre d’industrie. Des considérations à
prendre toujours tant pour leur évacuation que leur épuration.
Les eaux pluviales
C’est le nom que l’on donne à l’eau de pluie après qu’elle a touché le sol, une surface construite
ou naturelle
1
2 3 4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration
Système unitaire
C’est un système de collecte des eaux usées ou tous les eaux( usées, pluviales) transitent par une seule
et même canalisation et se mélangent.
Avantages:
Système compact
Facile à installer
Moins couteux
Inconvénients:
Dilution des eaux de la STEP en
période pluvieuse (débit très variable)

Problèmes de dépôt avec le temps

1 3
3 4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration
Système séparatif
C’est un réseau d’eaux usées qui collecte séparément les eaux de pluie et les eaux usées
domestiques ou industrielles.
Avantages:
Permet d’évacuer rapidement les eaux
Pas de dépôt dans le réseau
Assure à la STEP un fonctionnement régulier
Inconvénients:
Risques d’erreurs de branchement
Investissement important pour mise en place de 2
réseaux
1 2
3 4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration
Système pseudo-séparatif

Ce système assure la collecte des écoulements des toitures, des cours, des terrasses et d’espaces
privés, qui sont alors raccordés au réseau de l’EU pour une épuration à la STEP. Si le système
pseudo-séparatif a été conçu pour remédier aux problèmes de raccordement du système séparatif
et l’épuration de toutes les eaux, il possède la majorité des inconvénients des deux systèmes.

Système mixte

Il est constitué en partie en système unitaire, en partie en système séparatif et ou en partie en

système pseudo-séparatif. C’est le système le plus souvent rencontré dans les villes avec leurs
extensions.
1 2 3
4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration

Qu’est-ce qu’une station d’épuration ?

Une station d’épuration est une usine de traitement

des eaux usées destinée à les rendre propre à être
rejetées sans inconvénients majeurs dans le milieu
naturel et rejoindre le cycle de l’eau

Les opérations principales dans le traitement de

l’eau :
le dégrillage

Elles passent alors à travers un dégrilleur, une

sorte de tamis, qui les débarrasse des matières
grossières et inertes (chiffons, morceaux de bois,
plastiques, feuilles,...).
1 2 3
4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration

le dessablage

Les étapes suivantes permettent de débarrasser l’eau des

matières qui n’ont pas été arrêtées par le dégrillage.
Grâce à la réduction de vitesse de l’écoulement, il est possible
de récupérer Les sables (par pompage) et les graisses (qui sont
raclées en surface).
le traitement biologique

C’est la partie essentielle du traitement.

Elle consiste à reproduire, mais en accéléré, le processus naturel
qui existe dans les rivières.
Les eaux arrivent dans un bassin où se sont développées des
bactéries. Ces êtres vivants microscopiques vont digérer les
impuretés et les transformer en boues.
1 2 3
4 Le réseau d’assainissement liquide

Introduction Typologie des eaux usées Les réseaux d’assainissement La station d’épuration

le dessablage

Cette étape consiste à séparer l’eau des boues ou des

résidus secondaires issus de la dégradation des matières
organiques.
Cette décantation est opérée dans des bassins spéciaux,
les "clarificateurs".
Les boues se déposent au fond du bassin, où elles sont
raclées et évacuées.
 le traitement des boues
Une station d’épuration produit 2 litres de boues
résiduaires par habitant et par jour.
Les boues récupérées lors de la décantation, le traitement
biologique et la clarification doivent être traitées
