EXERCICES

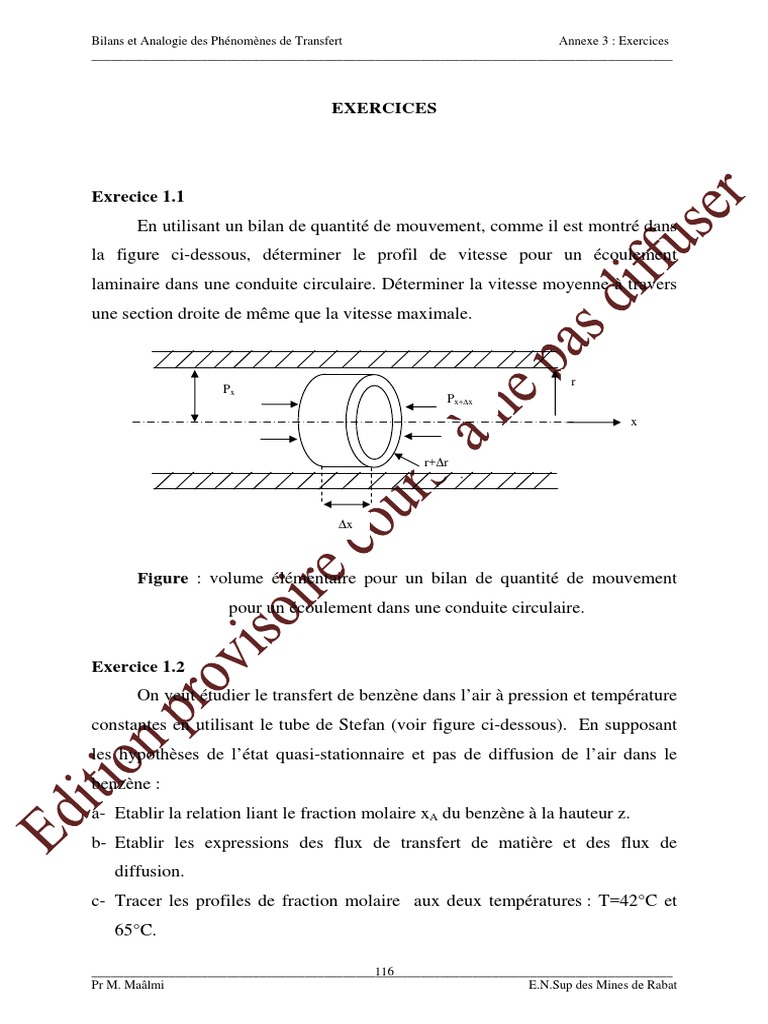

Exrecice 1.1
En utilisant un bilan de quantité de mouvement, comme il est montré dans
la figure ci-dessous, déterminer le profil de vitesse pour un écoulement
laminaire dans une conduite circulaire. Déterminer la vitesse moyenne à travers
une section droite de même que la vitesse maximale.

r
Px
Px+∆x
x

r+∆r

∆x

Figure : volume élémentaire pour un bilan de quantité de mouvement

pour un écoulement dans une conduite circulaire.

Exercice 1.2
On veut étudier le transfert de benzène dans l’air à pression et température
constantes en utilisant le tube de Stefan (voir figure ci-dessous). En supposant
les hypothèses de l’état quasi-stationnaire et pas de diffusion de l’air dans le
benzène :
a- Etablir la relation liant le fraction molaire xA du benzène à la hauteur z.
b- Etablir les expressions des flux de transfert de matière et des flux de
diffusion.
c- Tracer les profiles de fraction molaire aux deux températures : T=42°C et
65°C.

__________________________________________________________________________________________
116
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

Données : P=1atm ; Z=0.1 m

T=42.5 °C T=65°C
P0(benzene)=200 mm Hg P0(benzene)= 400 mm Hg
DAB=0.8 10-5 m2 /s DAB=0.8 10-5 m2 /s

Air

z=z2

z=z1
Benzène

Exercice 1.3
La paroi plane d’un four consiste en une couche intérieure de brique
réfractaires de 6 inches d’épaisseur (λ= 0.08 J/s.m.K) suivie d’une autre couche
de briques normales d’épaisseur 9 inches (λ = 0.8 w/m.K). Si la température de
la surface de la paroi interne est 1800°Fet celle de la surface de la paroi externe
est 200°F, déterminer le flux de perte de chaleur par unité de surface à travers la
paroi.

Exercice 2.1
L’air à 75°C s’écoule à travers un tube rempli de garnissage (sphères de
naphtalène de 10 mm de diamètre) à une vitesse interstitielle de 0.6 m/s. La

__________________________________________________________________________________________
117
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

longueur du tube est 0.05m, la porosité du lit est ε = 0.5 et le coefficient

convectif de transfert de matière de ce processus a été trouvé égal à 0.057 m/s.
a- Calculer la concentration de naphtalène dans le courant gazeux à la
sortie du tube.
b- Déterminer le pourcentage de saturation de l’air sortant du tube.
c- Calculate NUTM and HUTM.

On suppose que l’air entrant initialement dans le tube est exempt de

naphtalène. La pression de vapeur du naphtalène à 75°C est 5.61 mm Hg (=
7.47 x 10²N/m²).

Exercice 2.2
L’air s’écoule à une vitesse de 15 ft/min dans une conduite en cuivre de
2.5 ft de longueur et un diamètre intérieur de 1.25 inches. La vapeur se
condense à l’extérieur de la conduite maintenant la température de la surface
intérieure constante à 210°F (Tw). Si l’air entre à 65°F (Tb0), et si le coefficient
de transfert de chaleur convectif de ce processus (en supposant un régime
laminaire) est donné par:
0.14
λ  µb 
1/ 3
D
hi = 1.86 Re   
D L  µw 

a- déterminer la température de sortie de l’air, TbL ;

b- déterminer NUTH, HUTH, et ηH.de ce processus.
c- vérifier que l’estimation initiale de la température moyenne (135 °F) est
correcte ?
d- déterminer la relation entre ∆Tml et NUTH.

__________________________________________________________________________________________
118
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

Propriétés physiques de l’ air à la température moyenne (~ 135 °F):

cp = 0.2407 Btu/lb. °F;
ρ= 0.0666 lb/ft3;
λ = 0.0164 Btu/ft.hr.°F;
µb = 0.0482 lb/ft.hr;
Viscosité del’air à Tw (210°F) = µw = 0.0525 lb/ft.hr.

Exercice 3.1
Calculer les valeurs du coefficient et du flux de transfert de matière d’une
sphère de naphtalène dans l’air à 45°C et 1 atm (pression absolue) s’écoulant à
une vitesse de 0.305 m/s. Le diamètre de la sphère est 25.4 mm. La diffusivité
de naphtalène dans l’air à 45 °C est 6.92x10-6 m2/s et la pression de vapeur du
of naphtalène solide est 0.555 mm Hg. Pour l’écoulement d’un gaz à travers une
sphère simple le nombre de Sherwood est donné par la corrélation suivante:

Sh = 2 + 0.552 Re 0.53 Sc 1/3

Avec: Re < 48 000 et 0.6 < Sc < 400.

Exercice 3.2
L’air à 1 pression de 1 atm (absolue) et une température de 15.6 °C
s’écoule à une vitesse de 12.2 m/s. Prédire le coefficient moyen de transfert de
chaleur si cet air passe à travers une sphère ayant un diamètre de 51 mm et une
température moyenne de surface égale à 82.2 °C.
Pour l’écoulement d’un gaz à travers une sphère simple le nombre de Nusselt est
donné par la corrélation suivante:

Nu H = 2 + 0.60 Re 0.5 Pr 1/3

Avec: Re < 70 000 et 0.6 < Pr < 2.7.

__________________________________________________________________________________________
119
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

Exercice 3.3
De l’air à 1 atm et 150 °C entre un tube de diamètre 5.08 cm (2 in.). Il est
chauffé pendant qu’il traverse la conduite à une vitesse de 8 m/s. Déterminer le
flux de transfert thermique par unité de longueur du tube, en supposant que le
flux de transfert thermique à la paroi est constant et que la température de la
paroi est partout supérieure de 20 °C à celle de l’air. Quelle est l’élévation de
température DT de l’air si la tube à une longueur de 2m ?
Supposer que StH=f/2 et que la conduite à une paroi interne lisse.

Exercice 4.1
De l’air pur à une pression moyenne de 1 atm entre dans une conduite de
naphtalène solide, ayant un diamètre intérieur de 3.05 cm, à une vitesse de 7.62
m/s. Si la température du système est 46.26°C, déterminer la longueur de la
conduite nécessaire pour que la concentration moyenne de naphtalène vapeur
dans l’air atteigne la valeur 9.0.10-4 kg/m3 (correspondant à 25% de la
saturation). Comparer les résultats obtenus par différentes analogies.

Données : Nous supposons que la concentration de naphtalène dans l’air est

faible. L’influence de la présence du naphtalène sur les l propriétés physiques de
l’air est négligeable. La température de la surface de la conduite de naphtalène
est 46.26° C.

µ = 1.94 10 − 2 cp

ρ = 1.1084 gk / m 3
D AB = 0.07 cm 2 / s

__________________________________________________________________________________________
120
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

Exercice 4.2
Déterminer le flux de sublimation d’un cylindre d’hexafluorure d’uranium
de 7 mm de diamètre, exposé un courant d’air circulant avec une vitesse de 3.5
m/s. La température de la surface du solide est 40°C, température pour laquelle
la pression de vapeur de UF6 est 410 mm Hg (54.65 kN/m²). L’air entrant est à
une température de 65°C et pression atmosphérique.

Le coefficient de transfert de chaleur moyen d’un fluide s’écoulant

perpendiculairement à un cylindre circulaire pour des nombres de Reynolds
variant entre 1 et 4000 est donnée par :

Nu = 0.43 + 0.532 (Re)0.5 (Pr) 0.31

Les propriétés physiques du mélange gazeux sont supposées être celles de
l’air à la température moyenne du fluide :

ρ = 1.08 kg / m 3 ; µ = 1.97.10 −5 kg / m.s

λ = 0.028 w / mk ; cp = 1.007kJ / kgK

D AB = 1.5 10 −5 m² / s

Exercice 4.3
Nous désirons estimer la vitesse avec laquelle l’eau va s’évaporer d’une
surface humide d’un corps de forme quelconque quand un courant d’hydrogène
à une atmosphère et 38 °C passe à travers cette surface avec une vitesse de 15
m/s. Aucune mesure concernant le transfert de matière n’a été effectuée.
Cependant, des mesures de transfert thermique indiquent que pour l’air à 38°C,
1 atm, le coefficient de transfert de chaleur h entre l’air et la surface est donnée
par la formule empirique (corrélation) suivante:
h = 2,3 (G’)0,6
Où G’ est le flux massique d’air: (kg/m².s).

__________________________________________________________________________________________
121
Pr M. Maâlmi E.N.Sup des Mines de Rabat
Bilans et Analogie des Phénomènes de Transfert Annexe 3 : Exercices
__________________________________________________________________________________________

Estimer le flux d’évaporation d’eau de la surface du solide si les

propriétés physiques à 38°C et 1 atm sont:

Property Air H2
Densité ρ: kg/m3 0.114 0.0794
Viscosité µ: kg/m.s 1.85.10-5 91.10-6
Conductivité thermique 0.0273 0.185
λ: W/m.K
cp : kJ/kg.K 1.002 14.4
Diffusivité dans l’eau - 7.75.10-5
