TP N° :02 : Filtration Traitement

Année universitaire : 2007/2008

des eaux

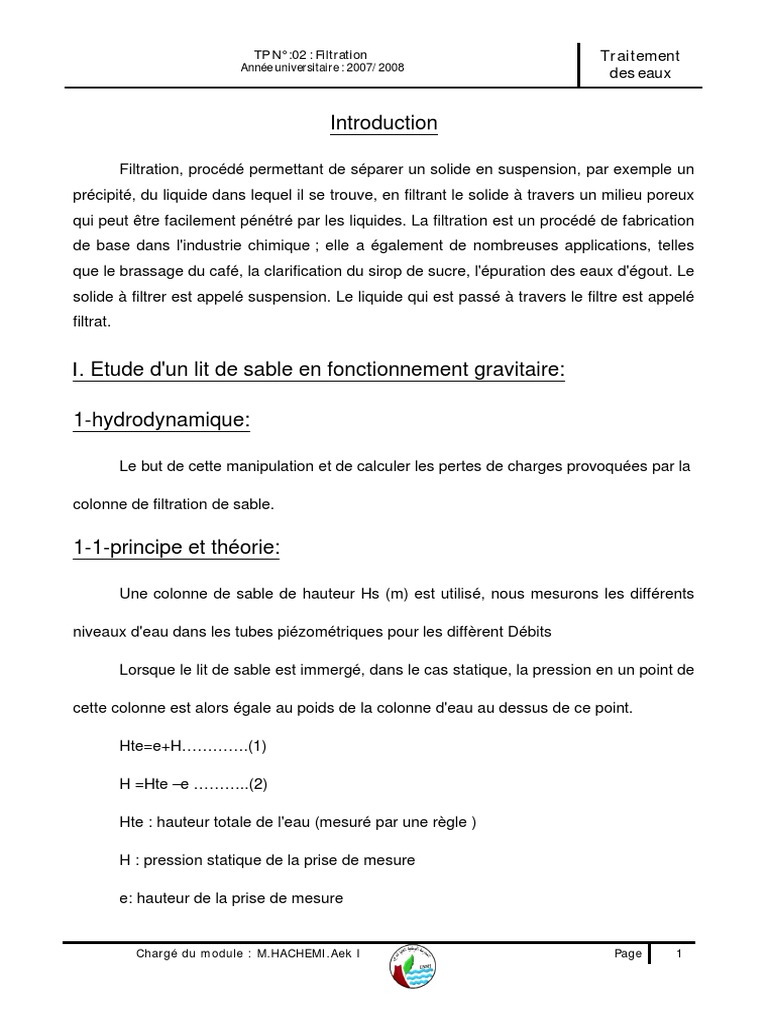

Introduction

Filtration, procédé permettant de séparer un solide en suspension, par exemple un

précipité, du liquide dans lequel il se trouve, en filtrant le solide à travers un milieu poreux
qui peut être facilement pénétré par les liquides. La filtration est un procédé de fabrication
de base dans l'industrie chimique ; elle a également de nombreuses applications, telles
que le brassage du café, la clarification du sirop de sucre, l'épuration des eaux d'égout. Le
solide à filtrer est appelé suspension. Le liquide qui est passé à travers le filtre est appelé
filtrat.

. Etude d'un lit de sable en fonctionnement gravitaire:

1-hydrodynamique:

Le but de cette manipulation et de calculer les pertes de charges provoquées par la

colonne de filtration de sable.

1-1-principe et théorie:

Une colonne de sable de hauteur Hs (m) est utilisé, nous mesurons les différents

niveaux d'eau dans les tubes piézométriques pour les diffèrent Débits

Lorsque le lit de sable est immergé, dans le cas statique, la pression en un point de

cette colonne est alors égale au poids de la colonne d'eau au dessus de ce point.

Hte=e+H………….(1)

H =Hte –e ………..(2)

Hte : hauteur totale de l'eau (mesuré par une règle )

H : pression statique de la prise de mesure

e: hauteur de la prise de mesure

Chargé du module : M.HACHEMI.Aek I Page 1

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

Si on trace H = f (e) on obtient une droite qui a pour équation (2)

Lorsque le filtre est en service avec l'eau seule en circulation la Pdc provoquée par

les grains de sable est proportionnelle à la hauteur sable et au débit.

La pression dynamique au niveau de la prise de mesure :P=L-e……..(3)

P: la pression dynamique au niveau de la prise de mesure

L: niveau du liquide lu dans le tube piézométrique ( par rapport au niveau de

référence )

la Pdc : dp=H-p……….(4)

La hauteur du sable a une prise de pression : Hsp = Hs –e-2.5 ………(5)

Fig -1- Calonne de filtration

Chargé du module : M.HACHEMI.Aek I Page 2

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

1-2-mode opératoire:
1-2-1-statistique:
-Remplir la cuve de l'alimentation d'eau propre Fermer la colonne de filtration.

-Remplir la colonne de filtration jusqu'à la hauteur HTE

-Mesurer a l'aide d'une règle les hauteurs des prises de pression (e).

-Calculer la pression statique au niveau de chaque prise de pression.

2 Dynamique :

-faire varier le débit d'alimentation par la vanne d'alimentation de façon a maintenir

la hauteur d'eau dans la colonne de filtration constante (Hte )

Chargé du module : M.HACHEMI.Aek I Page 3

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

N°de prise de Pression 0 1 2 3 4 5 6 7 8 9 10 11

hauteur de la prise "e" (cm) 0 23 33 35.5 38 40.5 43 45.5 48 50.5 55.5 60.5

Pression statique H(cm) 97 74 64 61.5 59 56.5 54 51.5 49 46.5 41.5 36.5

hauteur de sable (cm) 34 26 16 13.5 11 8.5 6 3.5 1 0 0 0

1 ere essai Q=150 l/h

Niveau"L"(cm) 27 56 58 63 69 75.7 82.7 88 92.7 97 97 97

P Dyn"p" (cm) 27 33 25 27,5 31 35,2 39,7 42,5 44,7 46.5 41.5 36.5

P.d.c"dp" (cm) 70 41 39 34 28 21.3 14.3 9 4.3 0 0 0

2 eme essai Q=100 l/h

Niveau"L"(cm) 17 51.5 63 75.5 79.5 83.8 78.5 91.2 94 97 97 97

P Dyn (cm) 17 28,5 30 40 41,5 43,3 35,5 45,7 46 46.5 41.5 36.5

P.d.c (cm) 80 45.5 34 21.5 11.5 13.5 9.5 5.8 3 0 0 0

3 eme essai Q=80 l/h

Niveau"L"(cm) 61 71 77 79.5 82.5 86 89 92 95 97 97 97

Chargé du module : M.HACHEMI.Aek I Page 4

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

P Dyn (cm) 61 48 44 44 44,5 45,5 46 46,5 47 46,5 41,5 36,5

P.d.c (cm) 36 26 20 17.5 14.5 11 8 5 2 0 0 0

4 eme essai Q=50 l/h

Niveau"L"(cm) 74 79.5 85 86 88 90 92.5 94 95.5 97 97 97

P Dyn (cm) 47 56,5 52 50,5 50 49,5 49,5 48,5 47,5 46,5 41,5 36,5

P.d.c (cm) 23 17.5 12 11 9 7 4.5 3 1.5 0 0 0

Chargé du module : M.HACHEMI.Aek I Page 5

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

essai N° 02)

50

40

30
P dynamique

20 h sable=f(P dynamique)

10

0
0 2 4 6 8 10 12 14

-10
h sable

Chargé du module : M.HACHEMI.Aek I Page 6

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

essai N° 03

70

60

50
P dynamique

40

h sable=f(P dynamique)
30

20

10

0
0 2 4 6 8 10 12 14
h sable

essai N° 01

50

40

30
P dynamique

20 h sable=f(P dynamique)

10

0
0 2 4 6 8 10 12 14

-10
h sable

Chargé du module : M.HACHEMI.Aek I Page 7

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

essai N° 04

60

50

40
P dynamique

30 h sable=f(P dynamique)

20

10

0
0 2 4 6 8 10 12 14
h sable

Chargé du module : M.HACHEMI.Aek I Page 8

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

Perte de charge en fonction de la hauteur de sable

90

80

70

60

50

Série1
Série2
40
Série3
Série4
30

20

10

0
-5 0 5 10 15 20 25 30 35 40

-10

Chargé du module : M.HACHEMI.Aek I Page 9

 TP N° :02 : Filtration Traitement
Année universitaire : 2007/2008
des eaux

Interprétation:
Courbe-1
D'après les courbes ci-dessus on remarque que la hauteur de sable varie d'une

manière proportionnelle avec la pression dynamique a chaque prise de pression.

Courbe-2
D'après les courbe ci-dessus on remarque que les perte de charge sont

inversement proportionnelle à la hauteur de sable.

Calcul de la porosité:

D'après la formule de KOZENY On a :

∆H 36.hk µ (1 − ξ ) 2 µ
=
Z ρ .g .Αξ 3 d 2 g
µ=1.1.10-3

V=Q/S=(80 10-3/3600 )/0.0078=0,285.10-3m/s.

Donc ξ = 0.37

Le régime d'écoulement:
Le régime d'écoulement est laminaire
CONCLUSION :

A fin de ce TP en remarque que la perte de charge est varie proportionnelle à la

hauteur de sable.

Et aussi la pression dynamique, donc la perte de charge et la pression dynamique

est atteint la valeur maximale dans la prise n° 01 et aussi la perte de charge est varie

proportionnellement avec le débit donc avec la vitesse.

Chargé du module : M.HACHEMI.Aek I Page 10
