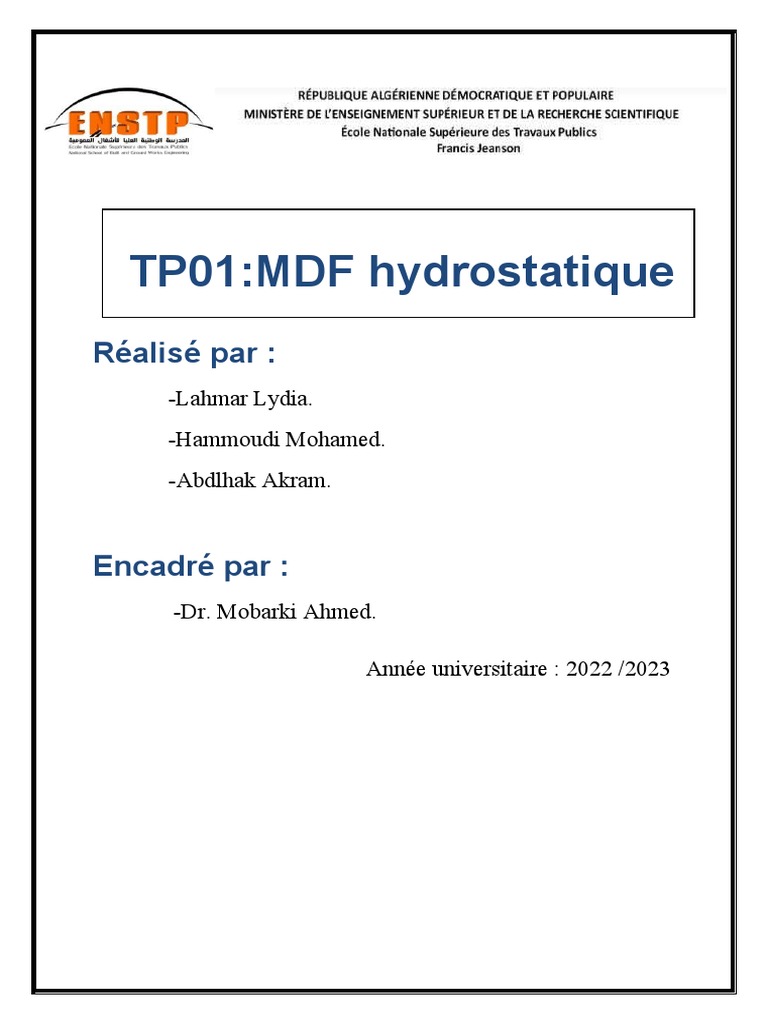

TP01:MDF hydrostatique

Réalisé par :
-Lahmar Lydia.
-Hammoudi Mohamed.
-Abdlhak Akram.

Encadré par :
-Dr. Mobarki Ahmed.

Année universitaire : 2022 /2023

Le but de TP
À l’aide du simulateur on mesure la pression qui s’exerce sur un fluide
incompréhensible (eau, essence, autre) sur une surface et de calculer les différents
types de pression, relative et absolue ainsi que la manipulation des unités de
mesures dans le système international et le système impériale.

DEFINITIONS :
PRESSION :
La pression est une grandeur physique définie comme la force agissant par unité
de surface d’un fluide. Il s’agit d’une quantité scalaire.
La pression est la force qu’exerce un fluide par unité de surface :

 Pascal est l’unité de pression contrainte du (SI) tel : 1 P=1 N /m2

 Il y’a D’autres unité de pression : comme le bar qui utilise dans l’industrie en
générale, surtout l’industrie d’hydraulique, tel que :
1¯
5
¿ 10 Pascal

 Il y’a aussi l’atmosphère (atm) tel que : 1 atm=101325 pa

Elle correspond à la pression d’une hauteur de 760mmHg à 0 ºC
sous l’accélération normale g=9,8 m/s 2
 Autres unités de pression :

L’unité de l’égale de mesure de la pression est le pascal, mais dans le système

anglo-saxon c’est le PSI (pound per square inch, noté aussi lbf/in2 ), cette unité
est très utilisée en aéronautique, qui est standardisé en Amérique.
Le PSI est égal à la pression résultant de l’action d’un pound-force agissant sur
une surface d’un pouce (inch) carré.
L’unité Pascal ou ( Bar Torr Atm
2
N /m ¿ Mm Hg
1 PSI= 6894,75 0,0689 51,7149 0,68064
PSIA  :
PSIA signifie livres par pouce carre absolue explique le fait que la pression est liée
au vide plutôt qu’à la pression atmosphérique. La pression atmosphérique au
niveau de la mer d’environ 14,7 PSI, ce qui est confirmé par toute pression au
niveau de la mer. La pression dans un récipient sans molécules d’air est égale à
zéro.

Pression absolue et pression relative :

La pression atmosphérique : est tout ce qui entoure à un poids et crée une
pression. Au niveau de la mer, la pression moyenne est 1atm soit environ
101325Pa. Plus l’altitude augmente, plus l’air devient léger, elle varie en
fonction météorologiques.
L’écart de pression par rapport à la pression atmosphérique s’appelle la
pression relative. Elle peut être négative ou positive. En conséquence, la
pression atmosphérique est nulle.

La pression absolue : est la somme de deux pressions définies par :

P|¿|= P rel +Patm ¿

Complétez le tableau suivant : on prend : Patmospherique =P0=1013 2 5 pa

Fluide : eau
N Pression Pression Pression Pression Hauteur En Pression
mesure mesurée mesurée mesurée mesurée (m) Calculée Pa
atm Pa bar Psi
1 1.14668641 116188 1.16188 16.8516625 1.5 116162.592
2 1.26917345 128599 1.28599 18.651708 2.7 128594.0882727

Fluide : essence
N mesure Pression Pression Pression Pression Hauteur Pression
mesurée mesurée mesurée mesurée En (m) Calculée
Atm Pa Bar Psi Pa
1 0.1133 11480.7 0.114801225 0.00781176 1.7 112987
2 0.1729 1192.104 0.011921035 2.50770249 2.6 119161

Fluide : inconnu
N mesure Pression Pression Pression Pression Hauteur Pression
mesurée mesurée mesurée mesurée En (m) Calculée
Atm Pa Bar Psi
1 1.08212189 109646 1.09646 15.902807 1 109655
2 1.20556625 122154 1.22154 17.716939 2.5 122150
P A−P B
P A −PB =ρ . g . ∆ h → ρ= =850.2 Kg/m3
g.∆h
ρ fluide 1658
d= = =0.85
ρ eau 1000

Le Fluide est : Gazole (Diesel fuel)

La discussion :
1) La pression ne dépend que la forme du parloir.
2) La pression dépend de la profondeur (h↑P↑).
3) La pression ne dépend pas de direction.
4) La pression varie d’un fluide à l’autre, en fonction de son masse volumique
(la densité).
5) La pression dans les fluides statiques est la même en tous points à la même
profondeur.
6) L’unité de mesure de pression est Pa (SI) et Psi (système impériale).
7) Il y’a plusieurs unités de mesure de pression comme atm, bar, …

Conclusion :
Dans ce TP nous avons appris ce qu’est la pression hydrostatique, comment
nous la mesurons, de quelles unités de mesures (Pa, Bar,atm,Psi…) et quels
types il s’agit(relative, absolue, atmosphérique),et avons déduit leurs
caractéristiques.
