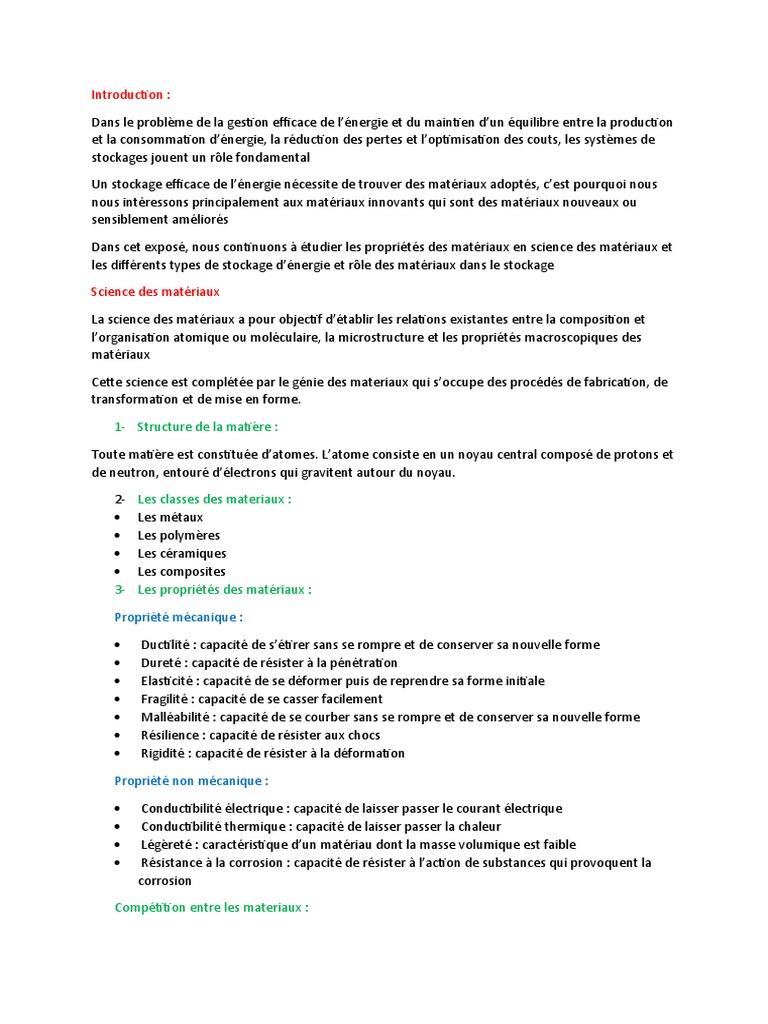

Introduction

Dans le problème de la gestion efficace de l’énergie et du maintien d’un équilibre entre la production
et la consommation d’énergie, la réduction des pertes et l’optimisation des couts, les systèmes de
stockages jouent un rôle fondamental

Un stockage efficace de l’énergie nécessite de trouver des matériaux adoptés, c’est pourquoi nous
nous intéressons principalement aux matériaux innovants qui sont des matériaux nouveaux ou
sensiblement améliorés

Dans cet exposé, nous continuons à étudier les propriétés des matériaux en science des matériaux et
les différents types de stockage d’énergie et rôle des matériaux dans le stockage

Science des matériaux

La science des matériaux a pour objectif d’établir les relations existantes entre la composition et
l’organisation atomique ou moléculaire, la microstructure et les propriétés macroscopiques des
matériaux

Cette science est complétée par le génie des materiaux qui s’occupe des procédés de fabrication, de
transformation et de mise en forme.

1- Structure de la matière :

Toute matière est constituée d’atomes. L’atome consiste en un noyau central composé de protons et
de neutron, entouré d’électrons qui gravitent autour du noyau.

2- Les classes des materiaux :

 Les métaux
 Les polymères
 Les céramiques
 Les composites
3- Les propriétés des matériaux :

Propriété mécanique :

 Ductilité : capacité de s’étirer sans se rompre et de conserver sa nouvelle forme

 Dureté : capacité de résister à la pénétration
 Elasticité : capacité de se déformer puis de reprendre sa forme initiale
 Fragilité : capacité de se casser facilement
 Malléabilité : capacité de se courber sans se rompre et de conserver sa nouvelle forme
 Résilience : capacité de résister aux chocs
 Rigidité : capacité de résister à la déformation

Propriété non mécanique :

 Conductibilité électrique : capacité de laisser passer le courant électrique

 Conductibilité thermique : capacité de laisser passer la chaleur
 Légèreté : caractéristique d’un matériau dont la masse volumique est faible
 Résistance à la corrosion : capacité de résister à l’action de substances qui provoquent la
corrosion

Compétition entre les materiaux :

 Le nombre des matériaux disponible jusqu'à aujourd’hui est très grande environ 100000. Les
procédés pour les mettre en œuvre sont très variés.

Malgré la variété des matériaux disponible, dans chaque domaine applicatif un nombre limité de
familles sont dominantes :

Dans le bâtiment : les verres, les aciers et les bétons

Dans l’automobile : les aciers, les alliages d’aluminium et les composites polymères

Dans la microélectronique : le semi-conducteur largement dominant reste le silicium

Le stockage de l’énergie :

Le stockage de l’énergie consiste à préserver une quantité d’énergie pour une utilisation ultérieure

L’expression « Stockage de l’énergie » désigne également le stockage de matière contenant de

l’énergie

Il existe plusieurs types de stockage l’énergie :

 Stockage électrostatique.
 Stockage électrochimique
 Stockage électromagnétique
 Stockage mécanique
 Stockage photo thermique

1-Stockage électrostatique :

Certains systèmes permettant de stocker directement l’énergie sous forme électrique. Il s’agit
principalement du condensateur et du supercondensateur

1- Le condensateur :

Le condensateur est un composant électrique constitués de deux armatures conductrices stockant

des charges électriques opposés, entre ces armatures on trouve le vide ou les materiaux diélectrique
qui assurent le stockage de l’énergie électrique grâce à leur polarisation en présence d’un champs
électrique externe, la polarisation fait apparaitre une charge positive sur une électrode et une charge
négative dur l’autre .

Parmi les materiaux diélectriques, on s’intéresse principalement aux materiaux ferroélectriques sans
plomb. Ces materiaux sont caractérisés par une polarisation électrique a état spontané en absence
de champs électriques, et présente une permittivité diélectrique élevé et de faible perte diélectrique

On distingue 3 types des matériaux ferroélectriques :

1* Les céramiques ferroélectriques :

1/Le matériau BaTiO3 :

Le titanate de baryum BaTiO3 a été le premier ferroélectrique étudié, ce materiaux est caractérisé
par sa permittivités diélectrique élevée et faible pertes électriques à basse fréquence mais a haute
fréquence, les pertes diélectrique sont élevés
L’innovation de ce matériau qui se fait par la technique de substitution donne les materiaux suivant :
le titanate de baryum de calcium BCT le titanate de baryum de strontium BST le titanate de baryum
de zirconium BZT

Le matériau BCT et BCT ont été obtenu par substitution du baryum au niveau de site
cristallographique par la calcium et le strontium respectivement tandis que le matériau BZT a été
obtenu par substitution de titane par le zirconium au niveau de site cristallographique la substitution
par le Sr augmente la permittivité diélectrique et réduit la tangente de perte du matériau la
substitution par Cr et la réduisent la permittivité diélectrique du matériau ainsi que sa tangente de
perte diélectrique a haute fréquence 100HZ à 1GHZ

L’efficacité de stockage énergétique est améliorée seulement dans le cas du BZT

2/ Le matériau SrTiO3 :

Ce matériau caractérise par faible perte diélectrique, des valeurs de permittivité diélectrique
relativement élevée, un champ électrique maximal très important et par conséquent une densité
électrique stockée élevée

Dans ce cas on utilise le dopage pour améliorer les propriétés diélectriques et ferroélectrique des
céramiques SrTiO3. Le dopage avec le calcium permet d’augmenter la valeur de la permittivité
diélectrique de la céramique ST

2*Les polymères ferroélectriques :

Les polymères utilisent pour la réalisation du condensateur en raison de faible cout et de leur poids
léger. De plus les polymères diélectrique bénéficient d’une forte résistance à la rupture permettant la
réalisation de condensateur compact et flexible dotes d’une grande capacité de stockage de l’énergie

Les polymères ferroélectriques ont des pertes élevés

1/ Le poly Fluorure de Vinylidène PVDF :

Le polymère PVDF est généralement synthétises par polymérisation radicalaire : c’est un
polymère semi cristallin
La Nature polaire du groupe fluorure de Vinylidène permet d’avoir une permittivité diélectrique
élevés ce qui conduit à des niveaux de polarisation élevés et par conséquent à des densités
d’énergie plus élevés

3* Les composites :
Ies céramiques ferroélectrique possédant une permittivité diélectrique élevée, mais elles ne sont
pas flexibles
Les polymères ferroélectriques possédant une permittivité électriques faible par rapport
céramiques, mais sont flexibles et opposent une forte résistance aux champs électrique élevée
On peut combiner la flexibilité des matériaux polymères et la permittivité diélectrique élevée des
céramiques en élaborant des films composites dans lesquels des poudres ferroélectriques
seraient dispersées dans une matrice hôte polymères
2- Le supercondensateur :

Le supercondensateur est un moyen de stocker l’énergie sous forme électrostatique. Il est

constitué de 2 électrodes poreuses, généralement en carbone activé, plongées dans un
électrolyte liquide et séparées par un séparateur laissant circuler les ions mais pas les
électrons.
L’interaction des électrodes et de l’électrolyte entraîne l’apparition spontanée d’une
accumulation de charges aux interfaces, on parle de formation d’une double couche
électrochimique : une couche de charges positives et une couche de charge négatives,
l’ensemble étant électriquement neutre.
Le supercondensateur possède une puissance instantanée plus importante que celle des
batteries et une énergie plus grande que celle des condensateurs classiques. Sa durée de vie
est plus élevée que celle des batteries (environ 10 ans).

Des supercondensateur à base de

nanotubes de carbone sont en études. Ils
présentent une densité d’énergie et de
puissance élevée plus de 20 fois supérieure
à celle du supercondensateur classique.

2-Stockage électromagnétique :

La bobine supraconductrice :

L'énergie est stockée par l'intermédiaire

d'un courant électrique envoyé dans une bobine constituée d'un fil supraconducteur. Une
fois la bobine court-circuitée (fermée), le courant circule sans perte d’énergie car il n’y a pas
de frottement (les électrons circulent en continu). Il y a alors production d’un champ
magnétique dans les bobines. L'énergie est donc stockée dans la bobine sous une forme
magnétique et électrique, et peut être récupérée dans un très court laps de temps.

3-Stockage mécanique :

Volant d’inertie :

Ce système de stockage repose sur le principe physique qui consiste à emmagasiner de

l’énergie cinétique en faisant tourner à très grande vitesse une masse autour d’un axe. Le
volant d’inertie est accéléré ou freiné par un moteur-générateur électrique qui permet ainsi
d’effectuer les charges et décharges du système. Pour éviter les frottements, les parties
tournantes sont guidées par des paliers souvent magnétiques. L’ensemble du système est
logé dans une enceinte de confinement sous basse pression, afin de limiter les pertes
aérodynamiques sources d’autodécharge. Les volants d’inertie sont principalement utilisés
dans le stockage stationnaire pour répondre à des demandes de puissance importantes sur
de courtes durées. Ce type de stockage est aussi testé dans le domaine du transport sur rails.

4- Stockage thermique :
