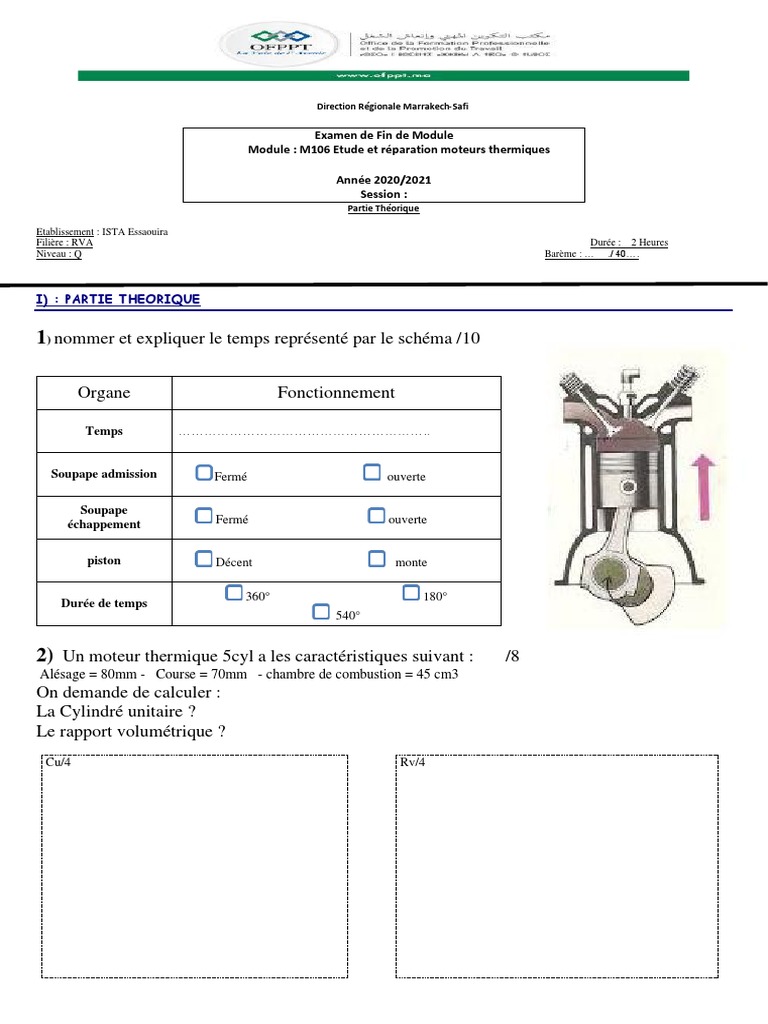

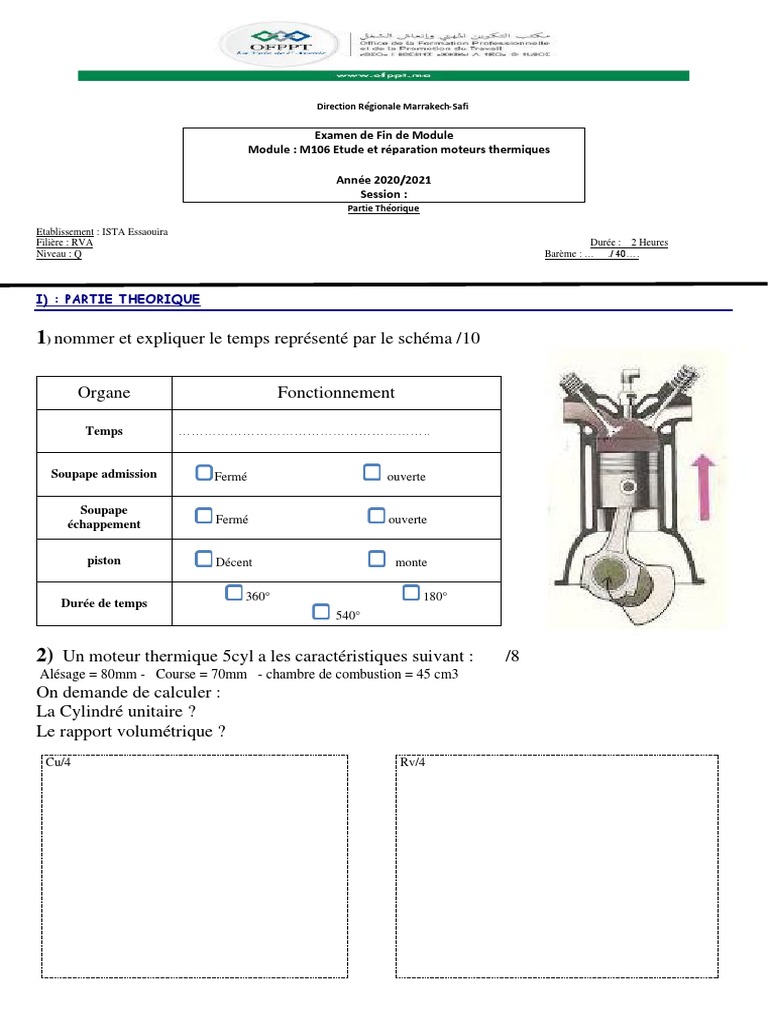

Direction Régionale Marrakech-Safi

Examen de Fin de Module

Module : M106 Etude et réparation moteurs thermiques

Année 2020/2021
Session :
Partie Théorique

Etablissement : ISTA Essaouira

Filière : RVA Durée : 2 Heures
Niveau : Q Barème : … ./ 40….

I) : PARTIE THEORIQUE

1) nommer et expliquer le temps représenté par le schéma /10

Organe Fonctionnement

Temps …………………………………………………..

Soupape admission Fermé ouverte

Soupape
échappement Fermé ouverte

piston Décent monte

360° 180°
Durée de temps
540°

2) Un moteur thermique 5cyl a les caractéristiques suivant : /8

Alésage = 80mm - Course = 70mm - chambre de combustion = 45 cm3
On demande de calculer :
La Cylindré unitaire ?
Le rapport volumétrique ?
Cu/4 Rv/4
Partie pratique

3) Compléter le tableau par la désignation des pièces ! /10

Repère Désignation
2

7
8
9
10
11
12
13
14
15

4) Ou se trouve le piston en position AOE ? /4

o Avant le PMH
o Après le PMB
o Après le PMH
o Avant le PMB
5) Sur un moteur 4 cylindre en arrêt avec ordre d’allumage 1-3-4-2 la soupape d’admission
de cylindre N3 est Complètement ouverte
Sur le tableau ci-dessous désigner l’état des autres soupapes dans chaque cylindre (fermée ou ouverte) /8
Soupape Cylindre 1 Cylindre 2 Cylindre 3 Cylindre 4
Soupape
admission Ouverte

Soupape
Echappement

Formateur Directeur Pédagogique Directeur du Visa de La DRTA Page 2 sur 2

complexe/Directeur de l'EFP
