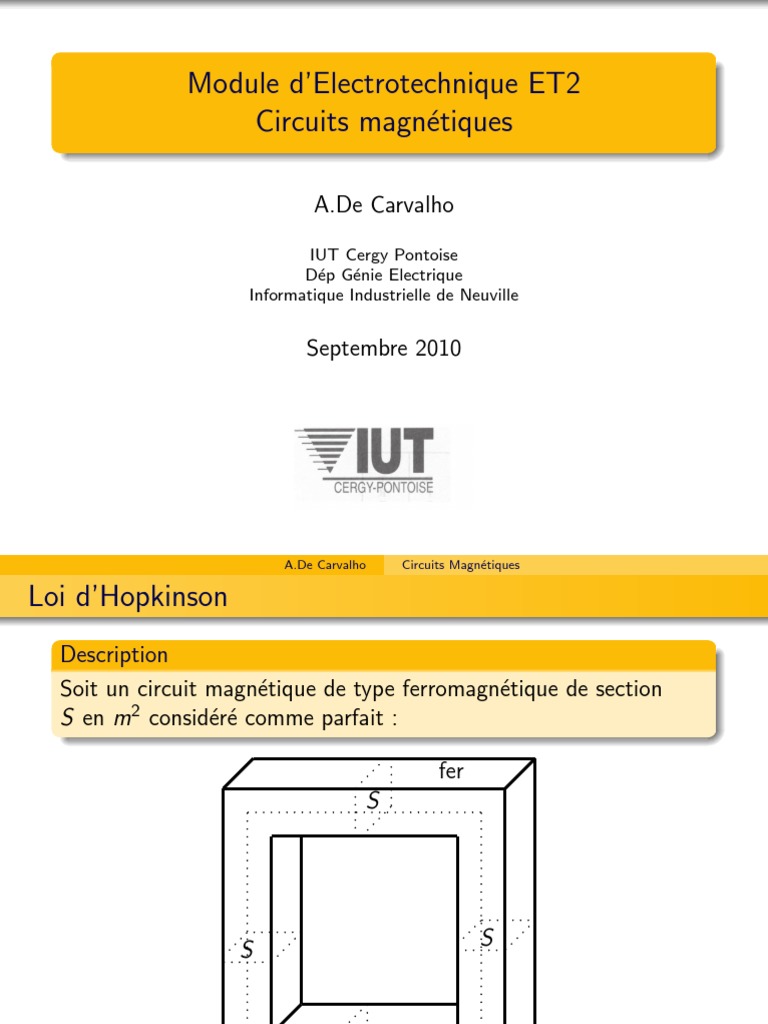

Module d’Electrotechnique ET2

Circuits magnétiques

A.De Carvalho

IUT Cergy Pontoise

Dép Génie Electrique
Informatique Industrielle de Neuville

Septembre 2010

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson
Description
Soit un circuit magnétique de type ferromagnétique de section
S en m2 considéré comme parfait :

fer
S

S
S

Ligne moyenne
A.De Carvalho Circuits Magnétiques
Loi d’Hopkinson
Description
Sur ce circuit on place un bobinage de fil de cuivre de N spires.
Ce dernier est parcouru par un courant continu noté I .

fer

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson
Description
Ce courant est à l’origine de ligne de champ magnétique.
Leur orientation est donnée par la règle de la main droite.
→ →
d.L H
Ligne de champ
I

N
→
H

→
H
A.De Carvalho Circuits Magnétiques
Loi d’Hopkinson

Appliquons le théorème d’Ampère sur le contour moyen.

I →
→
H • d.L= N × I

→ →
Supposons qu’en tout point les vecteurs H et d.L sont colinéaires
donc : I
H × d.L = N × I

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson

→
Il existe une relation entre l’induction magnétique notée B en Tesla
→
et le champ magnétique H en A/m.

B = µ0 × µR × H



 µ0 = Perméabilité du vide



 µ0 = 4 × π × 10−7


 µR = Perméabilité relative du circuit ferromagnétique
µ = 1 pour l’air

 R



µR > 500 pour le fer

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson

Le théorème d’Ampère peut alors s’exprimer :

I
B
× d.L = N × I
µ0 × µR

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson

Flux magnétique
Les lignes de champ à travers la section S, sont à l’origine d’un
flux magnétique noté Φ en Weber (Wb) :

Φ=B ×S

Le théorème d’Ampère peut alors s’exprimer :

Φ
I
× d.L = N × I
µ0 × µR × S

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson

Propriété du flux
Dans un circuit magnétique on montre que le flux magnétique est
conservatif (6= constant).

Le théorème d’Ampère peut alors s’exprimer :

I
d.L
Φ =N ×I
µ0 × µR × S

A.De Carvalho Circuits Magnétiques

Réluctance

Posons :

I
d.L
ℜ=
µ0 × µR × S

Définition
ℜ est appelée réluctance du circuit magnétique.
Son unité est A/Wb ou H −1

A.De Carvalho Circuits Magnétiques

Force magnéto motrice

Posons :

ǫ=N ×I

Définition
ǫ est appelée force magnéto motrice.
Son unité est l’ Ampère tour (A × t)

A.De Carvalho Circuits Magnétiques

Loi d’Hopkinson

Définition
On obtient la loi d’Hopkinson :

ǫ=N ×I =ℜ×Φ

Définition
On appelle perméance notée AL (en H) :

1
AL =
ℜ

A.De Carvalho Circuits Magnétiques

Modèle magnétique équivalent
Description
Le circuit magnétique peut être modélisé par le schéma équivalent :
Modéle
A B ℜAB
A B
Φ
I Φ
ℜDA
N Φ ℜBC
ǫ
Φ
D C
ℜCD
D C

A.De Carvalho Circuits Magnétiques

Modèle magnétique équivalent

LAB ( en m)
ℜAB =
µ0 × µR × S( en m2 )
LBC
ℜBC =
µ0 × µR × S
LCD
ℜCD =
µ0 × µR × S
LDA
ℜDA =
µ0 × µR × S

A.De Carvalho Circuits Magnétiques

Modèle magnétique équivalent

On montre que les réluctances en séries s’ajoutent.

Le schéma peut se simplifier de la façon suivante :

ℜAB
Φ
Φ
ℜDA
ℜequ
ℜBC ǫ
ǫ

ℜCD
ℜequ = ℜAB + ℜBC + ℜCD + ℜDA

A.De Carvalho Circuits Magnétiques

Potentiel magnétique

Description
Soit une portion de circuit magnétique, comportant un bobinage
de N spires, parcouru par un courant continu I .

N
A Φ B

A.De Carvalho Circuits Magnétiques

Potentiel magnétique

Le schéma magnétique équivalent d’une telle structure est :

N
A Φ B

A Φ B
ℜAB
ǫ

A.De Carvalho Circuits Magnétiques

Potentiel magnétique

Définition
On peut définir aux points A et B une différence de potentiel
magnétique notée ǫAB

N
A Φ B

ℜAB
A Φ B

ǫ
ǫAB

A.De Carvalho Circuits Magnétiques

Différence de potentiel magnétique

N
A Φ B

ℜAB
A Φ B

ǫ
ǫAB

ǫAB = ǫ − ℜAB × Φ
L’unité de ǫAB est l’Ampère tour (A.t).

A.De Carvalho Circuits Magnétiques

Inductances
Description
Le circuit magnétique n’est plus considéré comme parfait.

Ligne de fuite

A.De Carvalho Circuits Magnétiques

Inductances
Ligne de fuite

Description
Sur le schéma il apparaı̂t :
Des lignes de champ de fuites. Ces dernières sont à l’origine
d’un flux de fuite noté Φf .
Des lignes de champ présentes totalement dans le circuit
magnétique. Elles sont à l’origine d’un flux principal noté ΦP .
A.De Carvalho Circuits Magnétiques
Inductances
Modélisation
Posons
ℜf la réluctance de fuite.
ℜp la réluctance principale.
Le modèle d’Hopkinson d’un tel circuit est :

Modéle
Ligne de fuite
Φ
I Φf Φp

N ǫ ℜf ℜp

A.De Carvalho Circuits Magnétiques

Inductances

Inductance propre
On appelle inductance principale ou propre (self en anglais) notée
Lp le rapport :

N × Φp
Lp =
I
D’après le modèle d’Hopkinson :

N × I = ℜp × Φp

N2
Lp = = N 2 × AL
ℜp

A.De Carvalho Circuits Magnétiques

Inductances

Inductance de fuite
On appelle inductance de fuite notée Lf le rapport :

N × Φf
Lf =
I
D’après le modèle d’Hopkinson :

N × I = ℜf × Φf

N2
Lf =
ℜf

Un circuit magnétique avec son bobinage sera dit parfait si :

Lf = 0

A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoidal

i(t)
N
v (t) Φf Φp

Inductance de fuite
Le bobinage est alimenté par un courant de type sinusoidal. La
relation de Faraday donne :
A.De Carvalho Circuits Magnétiques
Circuit magnétique en sinusoidal

d.Φ(t)
v (t) = r × i(t) + N ×
d.t


 r = Résistance électrique du bobinage.
N = Nombre de spire.
Φ = Φf + Φp


A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoı̈dal

N2
Soit l’inductance de fuite Lf =
ℜf

d.i(t) d.Φp (t)

v (t) = r × i(t) + Lf × +N ×
d.t d.t
d.Φp (t)
e(t) = N ×
d.t

e(t) est la f.e.m induite dans le bobinage due à la variation du flux

en fonction du temps.

A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoı̈dal : Vecteurs de Fresnel

Vecteurs de Fresnel
→
Traçons les vecteurs de Fresnel du système, avec E en référence
des phases.

V
E Lf .ω.I
Φ Ia
r .I
IR
I

A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoı̈dal : Vecteurs de Fresnel

On peut introduire 2 courants fictifs :

( → →
Ia : En phase avec E .
→ →
IR : En quadrature arrière avec E .

A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoı̈dal : Modèle éléctrique

Modèle

 →


 Ia : Peut être modélisé par une résistance notée Rp .

→
 I : Peut être modélisé par l’inductance propre
 R


du circuit (inductance magnétisante).

Le modèle électrique est alors :

A.De Carvalho Circuits Magnétiques

Circuit magnétique en sinusoı̈dal : Modèle éléctrique

I r Lf

Ia IR
Rp Lp
V E

A.De Carvalho Circuits Magnétiques

Que modélise Rp ?

Résistance Rp
La résistance Rp modélise les pertes ferromagnétiques ayant deux
origines :
Perte par courant de Foucault.
Perte par hystérésis.

A.De Carvalho Circuits Magnétiques
