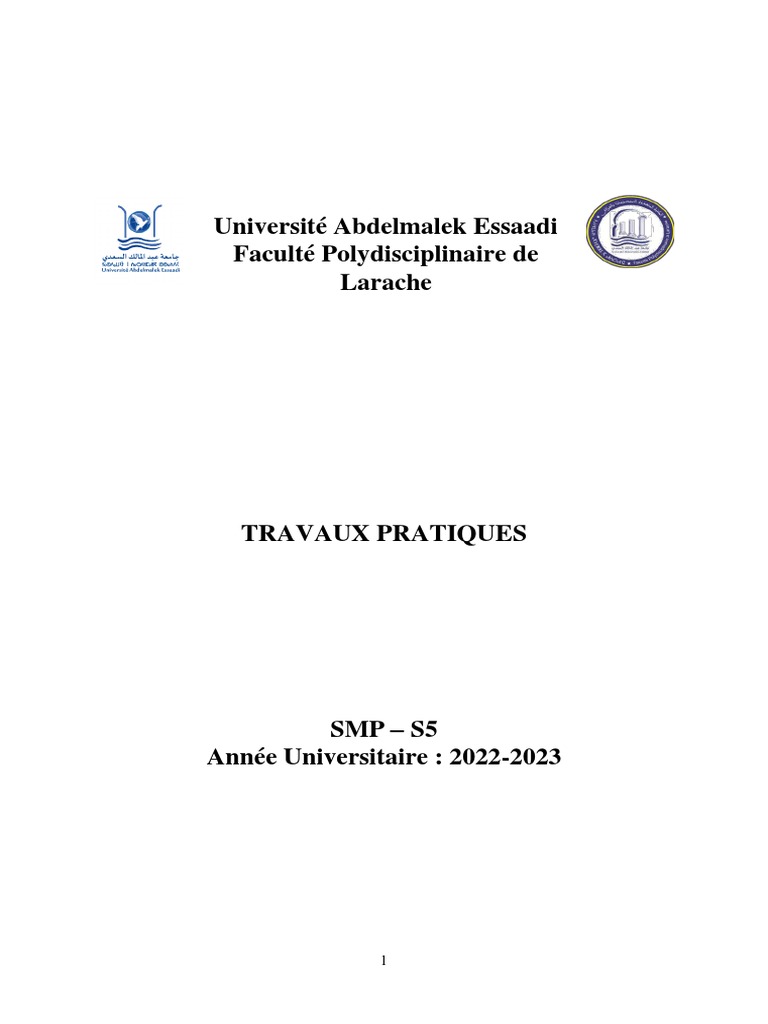

Université Abdelmalek Essaadi

Faculté Polydisciplinaire de
Larache

TRAVAUX PRATIQUES

SMP – S5
Année Universitaire : 2022-2023

1
Table des matières
TP N°1 .................................................................................................................................................... 3
Amplificateur à transistors bipolaires................................................................................................. 3
I. Objectifs : .................................................................................................................................... 3
II. Equipement nécessaire : .............................................................................................................. 3
III. Manipulation : ......................................................................................................................... 3
A - Etude de l'influence de sur le point de fonctionnement d'un transistor................................. 3
B - Etude d'un amplificateur en EC : .............................................................................................. 4
TP N°2 .................................................................................................................................................... 7
Amplificateur opérationnel .................................................................................................................. 7
- Montages de base. ............................................................................................................................... 7
I. Objectif : ..................................................................................................................................... 8
A- Equipement nécessaire : ...................................................................................................... 8
II. Manipulation : ............................................................................................................................. 8
A- Amplificateur en régime linéaire : ...................................................................................... 8
Annexe.................................................................................................................................................. 14

2
 TP N°1

Amplificateur à transistors bipolaires

3
Travaux pratiques en électronique

I. Objectifs :
Mesurer et calculer les paramètres DC et AC d'un amplificateur à transistors bipolaires en
montage émetteur commun.

II. Equipement nécessaire :

Nbre Désignation Nbre Désignation

01 - Oscilloscope numérique. 02 - Transistors 2N 2222.

01 - Alimentation stabilisée. 08 - Résistances : 100 , 470, 2 x
01 - Générateur de fonctions. 1 k, 2.2 k, 2 x 10 k 47 k,
01 - Multimètre numérique. 100 k.
- Plaque de connexions. 03 - Condensateurs : 2 x 10 µF / 35 V
01 et 470 µF / 35 V.

III. Manipulation :

A - Etude de l'influence de sur le point de fonctionnement d'un transistor

1- Monter successivement les circuits suivants :

47 K 2.2 K

100 K 1 K
+ +
10 V 2N 2222 +10 V
2N 2222

10 K

Figure 1 Figure 2

2- Mesurer les grandeurs indiquées au tableau ci-dessous. Remplacer le transistor par un autre
du même type puis refaire les mesures.

3
Travaux pratiques en électronique

Montage figure 1 Montage figure 2

Transistor IB IC VCE IB IC VCE

T1

T2

B - Etude d'un amplificateur en EC :

Soit le circuit de la figure 3.

R3
R1 2.2 K

C2 +10 V

Crête de R4
100 mV R2
RL = 1 K
1 KHZ vS
ve

+
R5 C3
470 µF

Figure 3

1- Etude statique
Le générateur alternatif étant débranché, calculer puis mesurer les grandeurs continues indi-
quées au tableau ci-dessous.

VR1 VR2 VR3 VR4 VR5 VCE VBE IE

Valeur calculée

Valeur mesurée

4
Travaux pratiques en électronique

2- Etude dynamique

2.1- Estimer la valeur du gain en tension dans les cas indiqués au tableau ci-dessous. Brancher
le générateur alternatif et vérifier pratiquement les résultats.
Expression du gain Valeur Valeur
Av calculée mesurée

RL et C3 branchés. - (R3 // RL) / (re + R4)

RL débranchée. - R3 / (re + R4)

C3 débranché. - (R3 // RL) / (re + R4+ R5)

RL et C3 débranchés. - R3 / (re + R4+ R5)

2.2- Relever sur le même graphe les formes d'ondes de ve et vs dans les deux cas suivants :
RL branchée. RL débranchée.

........VOLTS/DIV ........SEC/DIV ........VOLTS/DIV ........SEC/DIV

3- Mesure de l'impédance d'entrée

3.1- Calculer l'impédance d'entrée Ze de cet amplificateur.

3.2- Mesurer cette impédance selon la procédure suivante :
3.2.1- Modifier le circuit précédent conformément au circuit figure 4 (prendre R = 1k).
3.2.2- Mesurer les tensions vg et ve. En déduire la valeur de Ze.

5
Travaux pratiques en électronique

R3
R1 2.2 K

C2 +10 V

Crête de C1
R4
100 mV R2
RL = 1 K
1 KHZ
vg ve

+
R5 C3
470 µF

Figure 4
Valeur calculée Valeur mesurée
vg ve
Ze = R1 // R2 // (re +R4)

Impédance d'entrée : Ze

C- Conclusion
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................
.......................................................................................................................................................

6
 Laboratoire d'Electronique

TRAVAUX PRATIQUES EN ELECTRONIQUE

TP N°2

Amplificateur opérationnel
- Montages de base.

7
 I. Objectif :
Réaliser et manipuler les montages de base de l’amplificateur opérationnel.

A- Equipement nécessaire :

Qté Désignation Qté Désignation

01 - Oscilloscope numérique 01 - Pile 4,5 V.
01 - Multimètre numérique 01 - Circuit intégré LM741.
01 - Plaque d’essais. 07 - Résistances 0,5W : 1 k, 2 x 1,5 k
01 - Générateur basses fréquences 4,7 k et 3 x 15 k.
01 - Alimentation symétrique ±15 V. 01 - Condensateurs : 10 nF.
01 - Alimentation fixe 0-5 V.

II. Manipulation :

A- Amplificateur en régime linéaire :

1- Amplificateur inverseur :
1.1- Sur plaque de connexions, monter le circuit électronique de la figure 1.
1.2- Soit ve(t) = 0,5 sin 500t ; Visualiser à l’oscilloscope ve(t) et vs(t).

Figure 1

........VOLTS/DIV ........SEC/DIV

1.3 - Comparer l’amplification en tension Av = Vs/Ve au rapport R2/R1.

Av = ................... ; R2/R1 = .....................

.................................................................................................................................................
8
 1.4 – Observer et commenter l’influence de la variation de l’amplitude de ve sur vs
.......................................................................................................................................................
.......................................................................................................................................................

2- Amplificateur non inverseur

2.1- Réaliser le montage électronique de la figure 2.
2.2- Visualiser les signaux ve et vs, mesurer Av et le comparer à (1+ R2/R1).

Figure 2

........VOLTS/DIV ........SEC/DIV

2.3- Interpréter le résultat trouvé

......................................................................................................................................................
......................................................................................................................................................

9
3- Sommateur
3.1- Réaliser le montage de la figure 3.

Figure 3

........VOLTS/DIV ........SEC/DIV

3.2- Mesurer vs et comparer sa valeur à (V1 + V2).

Vs = .......................... ; V1 +V2 = .............................
1.5 – Interpréter
.......................................................................................................................................................
......................................................................................................................................................
4- Soustracteur

4.1- Réaliser le montage de la figure 4.

Figure 4
........VOLTS/DIV ........SEC/DIV

10
 4.2- Mesurer vs et comparer sa valeur à (V1 - V2).
VS = ......................... ; V1 -V2 = ......................
1.6 – Interpréter
.................................................................................................................................................
.................................................................................................................................................
5- Dérivateur

5.1- Réaliser le montage de

la figure 5.

........VOLTS/DIV ........SEC/DIV

Figure 5

5.2- Visualiser le signal de sortie pour les signaux d’entrée suivants :

ve = 5V.
ve = 2sin 300t
ve : triangulaire de 2 V crête à crête à une fréquence f = 300 Hz.

........VOLTS/DIV ........SEC/DIV

11
 ........VOLTS/DIV ........SEC/DIV

6- Intégrateur

6.1- Réaliser le montage de la figure 6.

Figure 6

........VOLTS/DIV ........SEC/DIV

6.2- Visualiser le signal de sortie pour les signaux d’entrée suivants :

ve = 5V.
ve = 2sin 500t
ve : triangulaire de 2 V crête à crête à la fréquence f = 500 Hz.

12
 ve = 2sin 500t

........VOLTS/DIV ........SEC/DIV

ve triangulaire de 2V
càc f= 200Hz

........VOLTS/DIV ........SEC/DIV

13
Annexe

Fiches techniques simplifiées

des amplificateurs
opérationnels

14
Le 741 (LM741, µA741, MC17741, SN741)
Boîtier DIP 8 : 741

- Tensions d’alimentations maximales (Vcc, VEE) : ±18V

- Gain typique en boucle ouverte (KOL) : 200 000
- Courant de court-circuit (maximal) : 25mA
- Produit Gain x Bande-passante (GBP) : 1MHz

Le 358 (LM358, µA358, MC358, SN358)

Boîtier DIP 8 : 358 (2 ampli-op)

- Tensions d’alimentations maximales (Vcc, VEE) : 32V

- Gain typique en boucle ouverte (KOL) : 100 000
- Courant de court-circuit (maximal) : 50mA
- Produit Gain x Bande-passante (GBP) : 1MHz

15
Le 324 (LM324, μA324, MC324, SN324)

Boîtier DIP 14 : 324 (4 ampli-op)

- Tensions d’alimentations maximales (Vcc, VEE) : 32V ou ±16V

- Gain typique en boucle ouverte (KOL) : 100 000
- Courant de court-circuit (maximal) : 40mA
- Produit Gain x Bande-passante (GBP) : 1MHz

Le 339 (LM339, μA339, MC339, SN339)

Boîtier DIP 14 : 339 (4 comparateurs)

- Tensions d’alimentations maximales (Vcc, VEE) : 36V

- Gain typique en boucle ouverte (KOL) : 200 000
- Courant de court-circuit (maximal) : -16mA
- Produit Gain x Bande-passante (GBP) : 1,5MHz
