ELECTRONIQUE

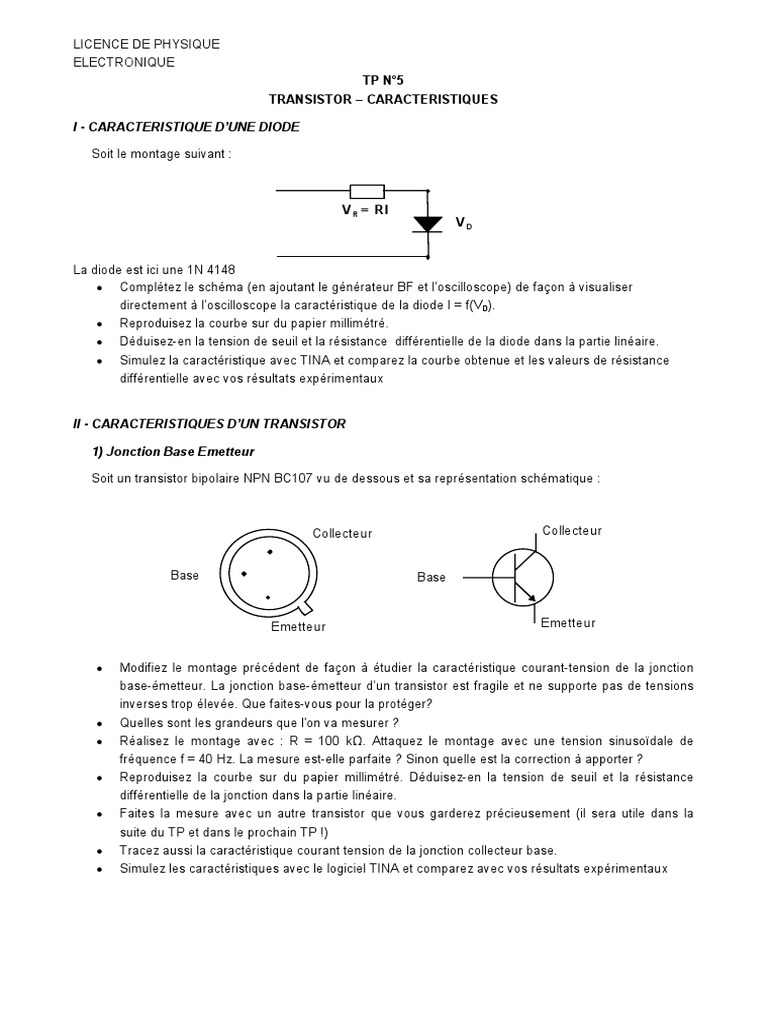

TP N°5
TRANSISTOR – CARACTERISTIQUES
V R = RI
VD
Collecteur Collecteur
Base Base
Emetteur Emetteur
Voie A
Soit le montage suivant :
VOLTMETRE Rc
BF
Rb
- Voie B
• A quoi sert-il? Justifiez les différents éléments du montage ? Expliquez leur rôle.
• Pour les transistors BC107, le gain en courant (β) est de l’ordre de 250 et la puissance maximale
dissipée (Pmax) est d’environ 300mW. Que choisissez-vous comme résistances de collecteur (RC) et
de base ( RB)? Pour ces estimations, on prendra comme limite les valeurs maximales de tension
délivrées par les deux générateurs
• Quel appareil de mesure allez-vous choisir comme voltmètre ? Y aura t-il des corrections à apporter
aux mesures ? Si oui, lesquelles ?
• Réalisez ce montage en prenant RC = 200 Ω et RB = 100 kΩ. Attaquez le montage avec une
tension sinusoïdale de fréquence f = 20 Hz.
• Tracez précisément les courbes obtenues sur du papier millimétré.
• Refaites les mesures avec le deuxième transistor (tracez le résultat sur une autre feuille de papier
millimétré).
• Tracez β en fonction de VCE pour les deux transistors.
• Utilisez le logiciel TINA pour simuler les caractéristiques.
Soit le montage suivant (on utilisera le même transistor que dans les montages précédents) :
RC
V CC = + 1 5 V
RB
V Sortie
V BB V Entrée
