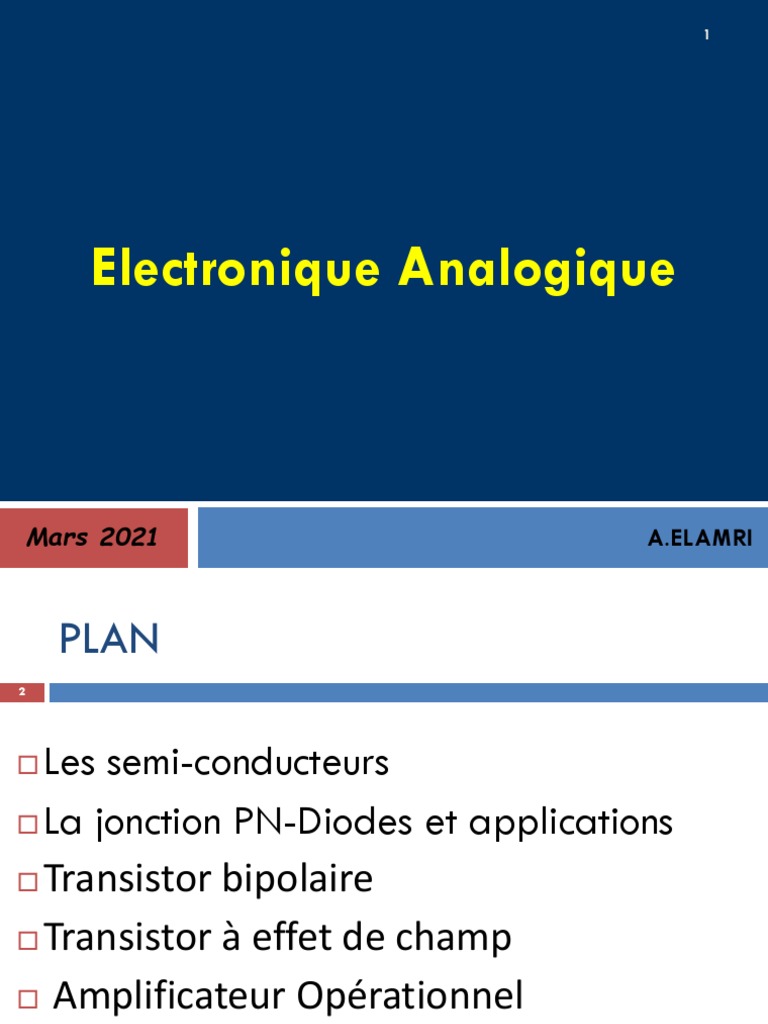

Electronique Analogique

Mars 2021 A.ELAMRI

 PLAN
2

 Les semi-conducteurs
 La jonction PN-Diodes et applications

 Transistor bipolaire

 Transistor à effet de champ

 Amplificateur Opérationnel
 Les diodes
3
 Les diodes
4

1. Principe de la diode
Définition : Elément bipolaire obtenu en créant une jonction entre
deux types de matériaux semi-conducteurs (Type P et N)
1. Semi-conducteurs
Atome de Silicium : 4 éléments sur son orbite de valence (couche
périphérique

Remarque: Quand un électron quitte son orbite, il laisse un trou

(charge positive)
 Les diodes
5

• Cristal : électrons mis en commun entre différents atomes

 8 électrons = Stabilité

Electron provenant
d’un atome voisin

• Electron libre : créé par l’augmentation de température

 flux possible de charges négatives (électrons) et positives (trous)
en sens inverse
A température ambiante, le silicium n’est ni isolant, ni conducteur
 semi-conducteur
 Les diodes
6

 Semi-conducteur intrinsèque : cristal de silicium pur

 Dopage : Ajout d’atomes d’impuretés pour augmenter le
nombre de charges à semi-conducteur extrinsèque
 a. Type N
◼ ajout d ’atomes à 5 électrons sur la couche périphérique à électrons
porteurs majoritaires
◼ Arsenic (As), Antimoine (Sb), Phosphore (P)

 b. Type P
◼ ajout d ’atomes à 3 électrons sur la couche périphérique à trous
porteurs majoritaires
◼ Aluminium (Al), Bore (B), Gallium (Ga)
 Les diodes
7

Diode non polarisée

Aucune tension externe
Avant contact des deux zones

Jonction : zone de rencontre des régions P et N au contact des deux

zones : zone de déplétion

Barrière de potentiel (0,7V pour Si à 25°C)

 Les diodes
8

Polarisation directe
Mouvements opposés d’électrons de trous
Cette polarisation peut produire un grand
Courant direct
Polarisation inverse

La couche d’appauvrissement s’élargit

quand la polarisation inverse augmente

Faible courant inverse : courant de saturation IS du aux porteurs

minoritaires
Limite : Tension de claquage (supérieure à 50V) pour laquelle
phénomène d’avalanche et destruction
 Les diodes
9

Représentation

Symbole

Relation : dispositif non linéaire Id=Is(exp(Vd/VT)-1)

VT=kT/q26mV pour Si à 20°C
K : Constante de Boltzmann; q : charge de l’électron
T : température ambiante en °Kelvin
Is=10-18 à 10-15 A
 Les diodes
10

La diode est un composant non linéaire.

Zone 0A: diode est polarisée dans le sens
directe, mais la tension est trop faible pour
débloquer la jonction: zone de blocage directe.
Zone AB :la tension V commence à débloquer
la diode, c'est la zone du coude.
Zone BC:
la diode est passante, c'est une zone linéaire.
Zone OE :
la diode est polarisée en inverse, c'est la zone de
blocage inverse.
Zone EF :
l'intensité croit brusquement, c'est la zone de
claquage
 Les diodes
11

 Polarisation directe :
 la diode ne conduit pas tant qu’on n ’a pas surmonté la barrière
de potentiel
 Au-delà de Vd = 0,7 V, une petite augmentation de tension
implique une forte augmentation de courant

 Polarisation inverse : on obtient un courant extrêmement

petit
 diode : conducteur à sens unique
 Ne pas dépasser la tension de claquage et la puissance limite
 Les diodes
12

Etude d’un circuit simple

On veut déterminer V et I
D’après la loi des mailles E=RI+V
Connaissant E et R, il faut une 2ème relation pour
déterminer V et I : la caractéristique de la diode

Résolution analytique
Il faut établir l’équation de la caractéristique de la diode
Solution graphique
Il faut représenter sur le même graphe:
- Caractéristique de la diode
- La droite de représentant l’équation I=(E-V)/R
Pour I=0, V=E Pour V=0, I=E/R
Le point de fonctionnement s’établit à l’intersection des
Deux courbes
 Les diodes
13

Modèles

La caractéristique d’une diode peut être modélisée

par deux segments de droites:

Dans le sens passant (polarisation directe) et dans

la zone linéaire, la diode se comporte comme un
générateur de Thévenin « pris à contre sens »
- Vd : tension de seuil (Si: 0,6V)
- Rd : résistance interne de la diode
(R dynamique: qq mohms à 1kohms)

Dans le sens de polarisation inverse, la diode se

comporte come une résistance très élevée ( à
condition que V ne dépasse pas la tension de
claquage
 Les diodes
14
 Les diodes
15

Diode idéale= interrupteur

Conducteur parfait (tension nulle) en direct et isolant parfait (courant nulle)
en inverse

Polarisation directe ; Interrupteur fermé CC

Polarisation inverse : interrupteur ouvert CO

Diode réelle
Polarisation directe :

Polarisation inverse :
Interrupteur ouvert CO
 Les diodes
16

• En fait, résistance non linéaire fonction du courant qui

traverse la diode
• Résistance directe RF<100Ω
• Résistance inverse RR>1M Ω

Pente: résistance dynamique rd2

 Les diodes
17

Redressement
But: Obtenir une tension continue à partir d’une ou plusieurs tensions alternatives
Redressement mono alternance
 Les diodes
18

Redressement mono alternance

 Les diodes
19
 Les diodes
20

Redressement double alternance

 Les diodes
21

Redressement double alternance

 Les diodes
22
 Le diodes
23
 Les diodes
24
 Les diodes
25
 Les diodes
26
 Les diodes
27
 Les diodes
28
 Les diodes
29
 Les diodes
30
 Les diodes
31
 Les diodes
32
 Les diodes
33
