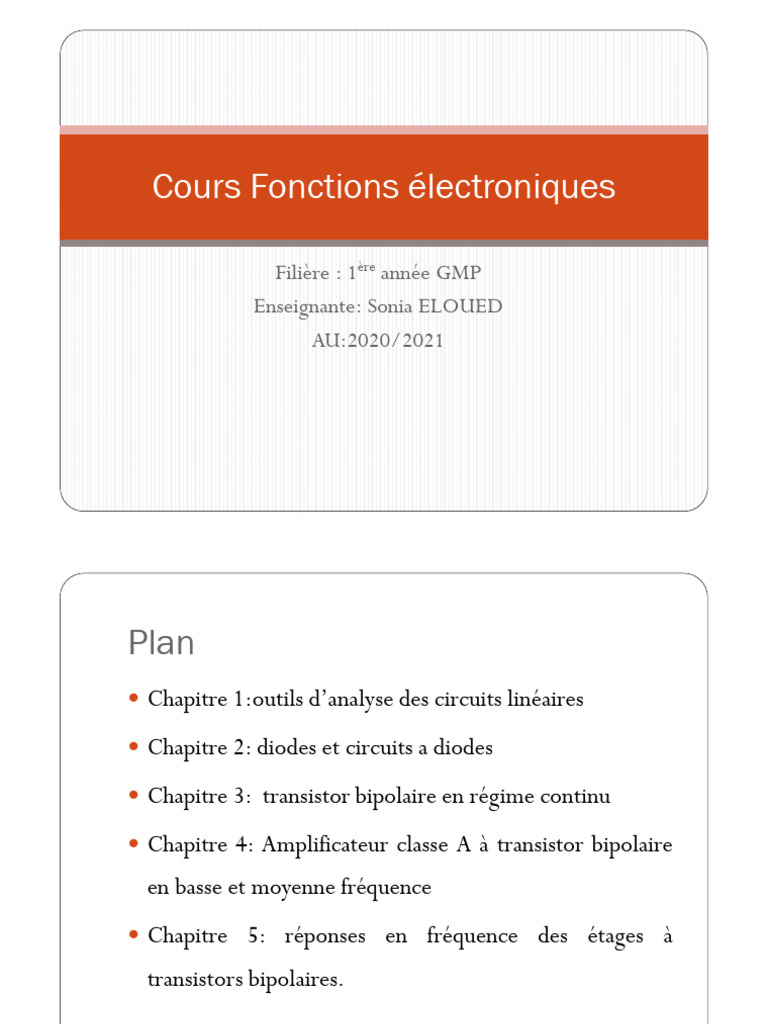

Cours Fonctions électroniques

Filière : 1ère année GMP

Enseignante: Sonia ELOUED
AU:2020/2021
Plan
 Chapitre 1:outils d’analyse des circuits linéaires

 Chapitre 2: diodes et circuits a diodes

 Chapitre 3: transistor bipolaire en régime continu

 Chapitre 4: Amplificateur classe A à transistor bipolaire

en basse et moyenne fréquence
 Chapitre 5: réponses en fréquence des étages à
transistors bipolaires.
Chapitre 2: diodes et circuits à diodes
 Plan

A- Etude de la diode à jonction

Caractéristique courant-tension d’une diode à jonction
Modèle linéaires de la diode à jonction
Analyse graphique d’un circuit à une diode
Modèle équivalent de différentes associations de diodes
B- Circuits à diodes
Redressement simple alternance/redressement double alternance
Doubleur de tension/ détecteur de crête
Diode de roue libre
C- Diode de régulation (zener)
Modèles linéaires
Circuit de stabilisation à diode zener
 Etude de la diode à jonction
Définition

La diode est un élément qui ne laisse passer le courant que dans un sens

Une jonction P-N est créée en juxtaposant un semi-conducteur dopé N (les

électrons sont majoritaires) avec un semi-conducteur dopé P (les trous
sont majoritaires).

Représentation
Caractéristique courant-tension d’une diode à jonction

 Caractéristique idéale

On applique une rampe de tension

au circuit composé d’une diode et d’une
résistance (R = 100 Ω).
 Caractéristique courant-tension d’une diode à
jonction
Caractéristique réelle

Existence d’une tension de seuil, VS, dont la valeur dépend du semiconducteur

utilisé et de ses dopages.

Existence d’une résistance interne à la diode, RD (en série avec la diode idéale).

Existence d’un phénomène d’avalanche en inverse qui conduit à la destruction

de la diode.
 Caractéristique courant-tension d’une diode à
jonction
Caractéristique réelle
 Tension de seuil.
 Résistance série, RD.
 Expression du courant
Il est fréquent de modéliser le courant

d’une diode par cette équation :

Modèle linéaires de la diode à jonction
 Association de diodes

– En série :

la caractéristique du dipôle équivalent s’obtient graphiquement en

considérant que la tension aux bornes de l’ensemble est la somme des
tensions aux bornes des deux diodes.

On peut aussi utiliser cette construction pour étudier l’association d’une

diode avec un autre dipôle passif comme par exemple une résistance
pure.
 Association de diodes

– En parallèle :

On peut utiliser une construction analogue en considérant cette fois qu’il y

a additivité des courants dans les deux dipôles.

L’association en parallèle des deux diodes ne présente aucun intérêt

pratique car tout le courant traverse la diode dont la tension de seuil est la
plus faible.
 Point de fonctionnement d’une diode

On utilise la droite de charge du générateur. L’intersection de cette

droite avec la caractéristique de la diode donne le point de
fonctionnement.
 Analyse graphique d’un circuit à une diode
Id
R
 Soit le montage représenté par la figure ci-contre. On
considère une diode à jonction dont la caractéristique
e(t) VAK
directe à la page suivante.

 D’après la caractéristique de la diode, donner sa tension

de seuil v et calculer sa résistance dynamique rd.

Donner l’expression de VAK et du courant Id en fonction du temps dans le cas où

e(t)=0.6 + sinωt, avec R=100Ω.
En se référant au circuit donner l’expression de la droite de charge Id=f(VAK).
En utilisant la caractéristique de la diode, tracer les droites de charge pour les cas suivant :
sinωt=0on appellera la droite de charge dans ce cas (Δ0).
sinωt=1on appellera la droite de charge dans ce cas (Δ1).
sinωt=-1on appellera la droite de charge dans ce cas (Δ2).
Retrouver graphiquement l’allure des tensions : e (t) et VAK ainsi que le courant Id en fonction
du temps sur la figure de la caractéristique courant-tension de la diode.
Analyse graphique d’un circuit à une diode

Id(mA)
60

0.6
1 VAK(V)
 Redressement simple alternance
 Transformation d’une tension alternative en tension continue.
 Redressement simple alternance

Récupération de l’alternance positive

 RL représente la résistance d’entrée du système

que l’on alimente.

 La diode ne laisse passer que l’alternance positive

du signal EG.
 Redressement double alternances
transformateur à point milieu
 D1,D2:diodes idéales
 v1=Vmsin(wt) et v2=-v1.
Redressement double alternances
transformateur à point milieu
 Conditions de conduction
D1 et D2 :idéales
Si v1>0 alors D1 passante et D2 bloquée : Vs=v1
Si v1<0 alors D2 passante et D1 bloquée : Vs=-v1
Redressement double alternances
transformateur à point milieu
 Caractéristique de sortie Vs
 Redressement simple alternance

Récupération de l’alternance positive

RL représente la résistance d’entrée du système que l’on alimente.

Transformation en tension continue

Ajout d’une capacité en parallèle avec l’entrée du système.

 Redressement double alternances

 Un récupère l’alternance négative et donc son énergie.

Redressement double alternances
 D1,D2,D3,D4: identiques réelles
 e(t) =Vmsin(wt)
VD1
D1
A +
D1N4004
D4 D2
D1N4004 D1N4004 VD2
VD4
e(t)
D3

- D1N4004
B
VD3

VL
RL
Redressement double alternances
pont de diodes
 Conditions de conduction
D1,D2,D3,D4: 4diodes réelles (rd, Vγ) : identiques

*Cas d’une alternance positive: VA>VB le courant passe de A

vers B à travers D1 et D3 (D1↑,D2↓, D3↑,D4↓)

* Cas d’une alternance négative: VA<VB le courant passe de

B vers A à travers D2 et D4 (D1↓,D2↑, D3↓,D4↑)
 Redressement double alternances
pont de diodes
 Alternance positive:
• Si e(t)>0:
• Si 0<e(t)< 2Vγ : alors (D1, D3) ↓(D2,D4) ↓
VL= 0

• Si e(t)> 2Vγ: alors (D1, D3) ↑ (D2,D4)↓

VD1
I+
Vgamma rd
VL= (RL/(RL+2*rd))*(e(t)-2Vγ)
I+=(1/(RL+2*rd))*(e(t)-2Vγ)
VD1=Vγ +rd*I+

VL
e(t) RL

Vgamma
rd

VD3
 Redressement double alternances
pont de diodes
 Alternance négative
• Si e(t)<0:
• Si -2Vγ <e(t)<0: alors (D1, D3) ↓(D2,D4) ↓
VL= 0

• Si e(t)<-2Vγ: alors (D1, D3) ↓(D2,D4) ↑

VD4 VL=- (RL/(RL+2*rd))*(e(t)+2Vγ)

I-=-(1/(RL+2*rd))*(e(t)+2Vγ)
Vgamma
rd - VD2=Vγ +rd*I-

e(t)

VL
RL

Vgamma
rd

I- +
VD2
Redressement double alternances
pont de diodes
 Résultats de simulation
Redressement double alternances
pont de diodes
 Résultats de simulation
 Redressement double alternances
filtrage
 Alternance positive
 Alternance négative
 Le doubleur de tension

 On suppose : VS = 0 et C1 = C2
 Etat initial : C1 et C2 déchargées
 La tension V1 alternative
 Diode de roue libre
La diode de roue libre sert à évacuer l’énergie emmagasinée par une bobine.

On prend ici pour exemple la commande d’un relais.

A = 0 V, le TMOS est un circuit ouvert.

A = VDD, le TMOS est un circuit fermé : un courant circule dans la bobine

d’où basculement du relais. La diode est bloquée.

A = 0 V, la diode devient passante pour évacuer l’énergie de la bobine.

 La diode Zener

 Une diode zener est une jonction P-N dont la fabrication permet son

utilisation en régime d’avalanche ou tunnel :Très forte variation de

courant pour une très faible variation de tension

 L’effet Zener a été découvert par Clarence ZENER (1905-1993)

 Représentation(s)
 Stabilisateur de tension

 Le but ici est de supprimer l’ondulation

résiduelle après le filtrage capacitif.

 La tension de rupture (VZ) est la tension que

l’on souhaite avoir sur la charge.
 Stabilisateur de tension
 R est une résistance de protection.
