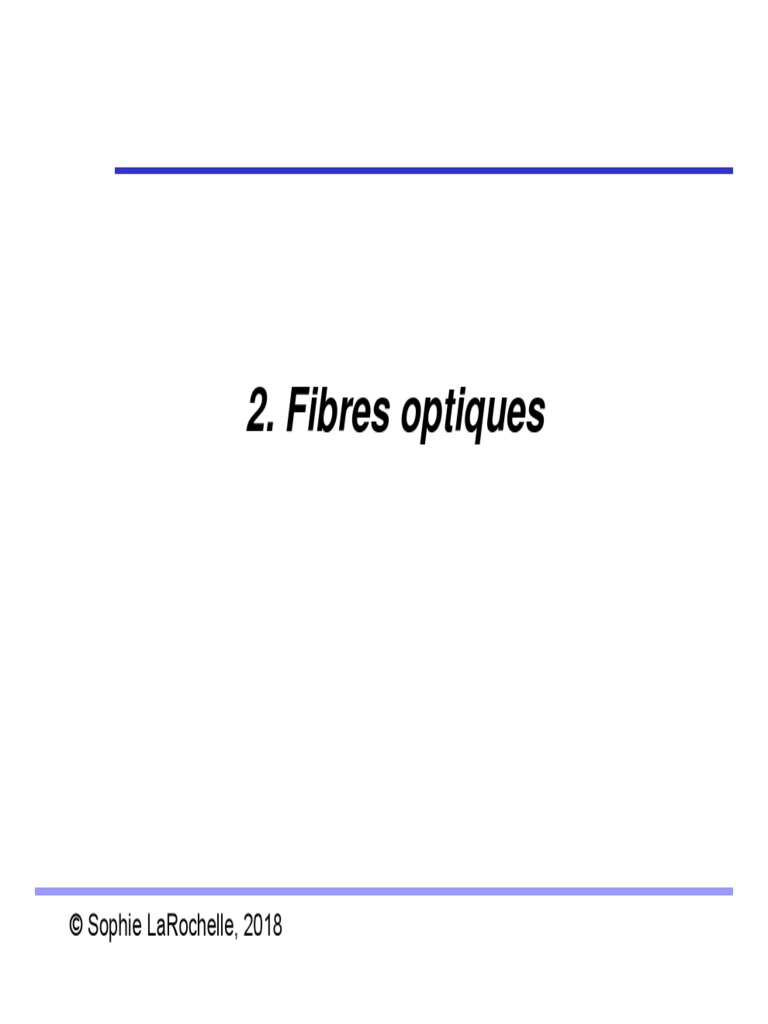

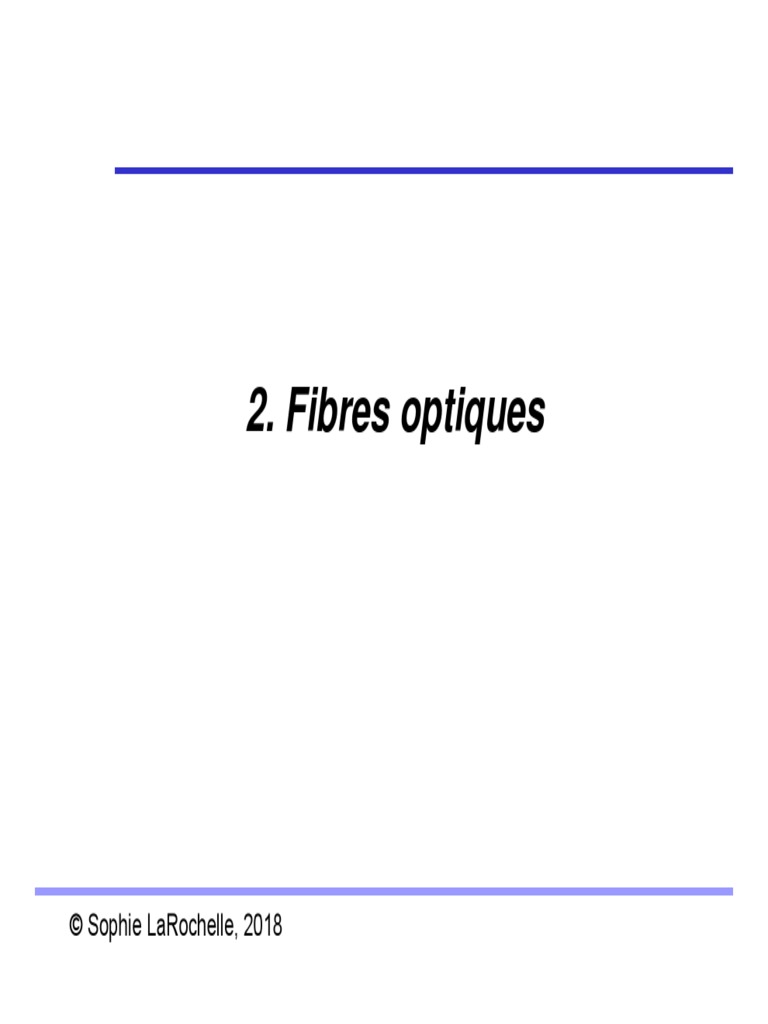

2.

Fibres optiques

© Sophie LaRochelle, 2018

 Contenu

1. Structure des fibres optiques

 Monomode
 Multimode
 Paramètres des fibres
2. Modes des fibres optiques
 Modes TE, TM, EH, HE et LPlm
 Équation caractéristique
 Fréquence de coupure
 Profil des modes
 Puissance dans le coeur
 Approximation gaussienne du mode fondamental
 Polarisation
2. Fibres optiques p.2
 Contenu (suite)

3. Autres fibres optiques

 Fibres optiques multimodes
 Fibres de plastique
 Fibres à cristaux photoniques

2. Fibres optiques p.3

 2.1 Structure des fibres optiques

2. Fibres optiques p.4

 Structures des fibres optiques

Ref. 1 Fig 2-10

2. Fibres optiques p.5
 Types de fibres optiques
On distingue plusieurs types de fibres optiques:
 Monomodes vs multimodes
 Saut d’indice vs gradient d’indice
Les fibres optiques multimodes ont un plus grand
coeur et une différence d’indice plus élevée
 Facilite l’injection de la lumière
 Introduit de la dispersion (étalement de bits) car le délai de
propagation de chacun des modes est différent.
Les gradients d’indice sont utilisés dans les fibres
optiques multimodes afin de réduire les différences
entre les délais de propagation des modes.
2. Fibres optiques p.6
 Modèle des rayons dans les fibres optiques

fig 2.15

Ref. 1 Fig. 2-11 et 2-15

méridionaux
obliques
 Deux types de rayons:
 Rayons méridionaux
• Passent par l’axe de la fibre optique
• Résonance correspond aux modes TE et TM
 Rayons obliques
• Tournent autour de l’axe de la fibre
• Résonance correspond aux modes hybrides EH et HE. Ces modes
hybrides ont des composantes Hz et Ez non nulles.
2. Fibres optiques p.7
 Les paramètres des fibres optiques
Rayon de la fibre optique: a
n12  n2 2 n1  n2 n
Différence d'indice normalisée :  2
 
2 n1 n1 n

0,2% (monomode), 1% (multimode)

Ouverture numérique : NA  n12  n22  n 2

Fréquence normalisée : V  ak0 n12  n22  ak0 NA

Constante de propagation normalisée :

 2  n22 k02 neff  n2
b 
2. Fibres optiques
n12 k02  n22 k02 n1  n2 p.8
 2.2 Modes des fibres optiques

2. Fibres optiques p.9

 Modes de la fibre optique à saut d’indice
 Pour trouver les modes résoudre  l’équation
 d’onde en coordonnées
 
cylindriques  2 E  k 2 E  0 , avec E  E0  r ,  exp   j  z , celle-ci s’écrit
 2 1  1 2   
 2  2
r  r r   2  0 
E  k   E0  0
2 2

 r
 Pour trouver les constantes de propagation,  , ainsi que le profil
transverse des champs, E0(r,), se propageant dans la fibre optique, on
résout l'équation d'onde pour la composante des champs selon ez. On
procède par séparation de variables
Ez  AF1 (r ) F2 ( ) exp(
. j (t   z ))
 On trouve en  : F2=exp(j) où est un entier.
 Pour la dépendance en r, on doit résoudre l’équation
 2 F1 1 F1  2  2 
   k   2
 2  F1  0
r 2
r r  r 
dont la solution est composée de fonctions de Bessel J et K.
2. Fibres optiques p.10
 Modes (suite)

Attention, ici V est

une variable quelconque

On applique les conditions aux limites:Ref. 2 Fig. 3-3 et 3-4

 Le champ doit être fini en r = 0, donc la solution sera
de forme J dans le coeur.
 Le champ doit être nul à r = , donc la solution sera
de forme K dans la gaine.
2. Fibres optiques p.11
 Modes (suite)
Le champ suivant ez, s’écrit donc:
j j ( t   z ) (Coeur, oscillant selon r)
Ez (r  a )  AJ (ur )e e
Ez (r  a )  CK ( wr )e j e j (t   z ) (Gaine, décroissance selon r)

avec

 Constante de propagation
transverse normalisée :
 
1

u   t1  n12 k02  2 2
(analogue à k)

 Constante d'atténuation
transverse normalisée :
 
1

w  t 2   2
 n22 k02
2

(analogue à g)

2. Fibres optiques
(u 2  w2 )1/2  k0 (n12  n22 )1/2 p.12
 Modes (suite)
 Afin de trouver les autres composantes du champ (Er, E, Hz,
Hr, H), on utilise les équations de Maxwell.

 Il faut ensuite s’assurer de la continuité des composantes

tangentielles des champs à l’interface entre le coeur et la
gaine. C’est ainsi que l’on dérive les équations caractéristiques
nous permettant de déterminer les constantes de propagation
des modes.

 On trouve alors des équations caractéristiques différentes pour

les quatre familles de modes de la fibre optique: les modes TE
et TM ainsi que les modes hybrides appelés EH et HE.

 Ce cheminement est présenté dans Buck à la section 3.6

(optionnelle) et aussi dans Keiser (3e ed, pp.50-56; 4e ed,
pp.51-57)

2. Fibres optiques p.13

 Les modes LP
 Dans l’approximation de faible guidage, i.e. (n1-n2)
petit, certains sous-ensembles des modes TE, TM, HE
et EH ont la même constante de propagation (sont
excités et se propagent ensemble).

 De plus, la présence simultanée des ces modes résulte

en un profil transverse du champ électrique ayant une
polarisation linéaire. Ces sous-ensembles de modes
sont nommés modes LP (Linearly Polarized).

 Le plus souvent, ce seront les modes LPlm qui seront

observés expérimentalement (note: Keiser note ces modes
LPjm )

 L’équation caractéristique pour ces modes est discutée

dans Buck aux pages 56-64

2. Fibres optiques p.14

 Constante de propagation
 L’équation transcendante permettant de trouver la constante
de propagation des modes LPlm est:
J l 1  ua  K l 1  wa 
u  w (1)
J l  ua  K l  wa 
 Il s’agit d’une équation transcendante car u et w ne sont pas
indépendants puisque :
p.14 : a(u 2  w2 )1/2  ak0 (n12  n22 )1/2 V
( wa) 2  V 2  (ua) 2 ou (ua ) 2  V 2  ( wa) 2
 Étant donné que V est une constante donnée par la
géométrie de la fibre ainsi que par la longueur d’onde
d’opération, on peut réécrire (1) en fonction de u ou w
uniquement.
2. Fibres optiques p.15
 Exemple
 En utilisant les propriétés des fonctions de Bessel: J-n(x)=(-1)nJn(x) et
K-n(x)=Kn(x), on peut réécrire (1)
ua=V w=0

J1  ua  w K1  wa 
 pour l  0
LP01 J 0  ua  u K 0  wa 
LP02
LP03
ua
LP11 LP12
J1  ua  u K1  wa 
 pour l  1
J 0  ua  w K 0  wa 

Exemple V=8 (Ref.2 Fig.3.5)

 Pour chaque valeur de l , il y a m racines. Ce sont les constantes de

propagation correspondant aux m modes guidés de forme LPlm.
2. Fibres optiques p.16
 Fréquence de coupure

 Pour tous ces modes, sauf le mode fondamental, il existe une valeur
critique du paramètre V. Si V<Vc, le mode n’est plus guidé. Vc est la
fréquence de coupure du mode.

 Pour les modes LPlm, cette coupure se produit lorsque le point où ua=V
passe par les zéros successifs de la fonction Jl-1(ua), c’est-à-dire que la
fréquence de coupure est donnée par

J  1 Vc   0

 Un fibre est donc monomode si V<2.405, ce qui correspond au premier

zéro de la fonction J0.

2. Fibres optiques p.17

 Les constantes de propagation
Mode
LP Vc

LP01 0

LP11 2.405

LP21 3.832

LP02 3.832

neff  n2 LP31 5.136

b LP12 5.520
n1  n2 LP41 6.380

LP22 7.016

LP03 7.016

LP51 7.588

LP32 8.417

LP13 8.654

2a Ref. 2 Fig. 3-10

V  n n
2 2

0
1 2
2. Fibres optiques p.18
 Le profil des modes: intensité

Oscillations dans le coeur Décroissance exponentielle

dans la gaine


 sin 2
 l 
I lm  I 0 J l  ur   2
2
ra
 cos  l  « l » axes de
symétrie angulaire et
 J l  ua  
 I0 
2

K l2  wr 
 sin 2  l 
ra
« m » anneaux
I lm
 K  wa     2
 l   cos  l 

2. Fibres optiques p.19

 Le profil des modes: amplitude

2. Fibres optiques p.20

Ref.7
 Le profil des modes: intensité

LP01 LP02

LP11
LP31

LP21
LP12

Ref 2. Fig. 3-9.

2. Fibres optiques p.21
 Le confinement des modes

gaine cœur

Ref. 2 Fig.3-11

 (ua ) 2   K l2  wa  
Fraction de puissance dans la gaine:    2  1  
 V 
 K l 1  wa  K l 1  wa  

2. Fibres optiques p.22

 Approximation du mode LP01

 Une approximation utile pour trouver les

caractéristiques du mode fondamental est la relation
suivante permettant d’évaluer la constante de
propagation:

b
1.1428V  0.9960 
2
1 .5V 2.4
2 bon à 1%
V

2. Fibres optiques p.23

 L’approximation gaussienne du mode LP01

 Le mode fondamental de la
fibre optique est le mode
LP01 (HE11).
 Plusieurs approximations
sont utiles pour décrire ce
mode:
Approximation sur le profil transverse:
  r2  r0 1.619 2.879
E x  E g 0 exp  2 exp  j z  et  0.65  
V6
3

 r0  a 2
V

Diamètre du champ modal =2r0

« mode field diameter »

2. Fibres optiques p.24

 Approximation et profil exact

Ref. 3

2. Fibres optiques p.25

 Modes vectoriels et modes LP

 Chaque groupe de modes LPlm est constitué des

modes vectoriels suivants

 l=0 : mode HE1m, ex. LP01=[HE11]

 l=1 : modes TE0m , TM0m et HE2m, ex. LP11=[TE01,TM01,HE21]

 l>1 : modes EHl-1,m et HEl+1,m, ex. LP21=[EH11,HE31]

2. Fibres optiques p.26

 Constantes de propagation: modes vectoriels

neff  n2
b
n1  n2

2a Ref. 3 Fig. 1-10

V  n n
2 2

0
1 2
2. Fibres optiques p.27
 Dégénérescence en polarisation

Ref. 1 Fig. 2-24

 Dans une fibre parfaite, les modes avec l=0 (mode

fondamental LP01) possèdent deux états de polarisation
orthogonaux dégénérés, i.e. ayant la même constante .

 Pour l>0, les modes LPlm sont dégénérés quatre fois car la
profil d’intensité peut être en cos(l) ou sin(l) .

2. Fibres optiques p.28

 Dégénérescence en polarisation

Ref. 1 Fig. 2-24

 Une fibre réelle est toujours légèrement elliptique ce qui lève la

dégénérescence, i.e. que le mode fondamental de la fibre est caractérisé
par deux constantes de propagation dispersion modale de polarisation.

 On définit la biréfringence, B:
x   y
B  nx  n y
k0

2. Fibres optiques p.29

 Dégénérescence en polarisation
 Si la fibre est excitée avec de la lumière polarisée à 45 degrés par
rapport aux axes de biréfringence, la polarisation de la lumière
évoluera de linéaire à circulaire périodiquement dans la fibre
optique.

 La longueur de fibre optique correspondant au retour à l’état initial

est la longueur de battement, LB :

2 
LB  
 x   y nx  n y

Ref.3

2. Fibres optiques p.30

 Dégénérescence des modes

2. Fibres optiques p.31

ref.7
 Dégénérescence des modes

2. Fibres optiques p.32

ref.7
 Dégénérescence des modes

ref.7

2. Fibres optiques p.33

 Fibre multimode

 Lorsque V est grand, le nombre de

modes, M, pouvant se propager est
donné par:

M=V2/2

Ref.6, Fig 8-15

 V0 2
 Pour une fibre à gradient d’indice, on trouve M
 2 2

2. Fibres optiques p.34

 Illustration de la dispersion modale

L1

Ref. 4 Fig1-2.

 Une illustration utile, permettant de comprendre la dispersion dans une fibre très
multimode, consiste à calculer le délai de propagation entre un rayon se
propageant sur l’axe (mode fondamental) et un rayon se propageant près de
l’angle critique (mode d’ordre le plus élevé).

 La différence de délai de propagation entre les modes limite le débit binaire

pouvant être transmis.
 ng L 
 g    
 c 
2. Fibres optiques Note: Il ne s’agit vraiment pas d’une démonstration rigoureuse! p.35
 Gradient d’indice

Ref. 4 Fig1-3.
 La distance optique est fonction du produit entre l’indice de
réfraction et la distance physique (nL).
 En utilisant un profil d’indice variable, il est possible d’égaliser les
délais de propagation entre les différents modes.
 Ceci permet d’augmenter le taux de transmission et les distances
de propagation dans les fibres multimodes.

2. Fibres optiques p.36

 Fibres multimodes

1/2
n(r )  n1 1  2(r / a )  pour ra

n(r )  n1 1  2 
1/2
pour ra

et   (n12  n22 ) / (2n12 ) et V0  (2 a /  ) n12  n22

ref. 8

Valeurs typiques:

 2a=62.5 m/NA=0.275, 2a=50 m/NA=0.200

 =2.07 (850 nm) ou 1.98 (1300 nm) pour maximiser la
largeur de bande

2. Fibres optiques p.37

 Fibres multimodes: largeur de bande

 La dispersion modal limite la vitesse de transmission.

 La largeur de bande est mesurée en injectant une impulsion courte et

en mesurant la fonction de transfert. Il faut exciter tous les modes de
la fibre (over filled lunch, OFL). Le résultat dépend de la longueur de
fibre et est donc exprimé en MHz-km.
FT
sin (t )  Sin ( f )

FT
sout (t )  Sout ( f )

S (f)
TF ( f )  10 log10  out 
 in
S ( f ) 

 Décrit bien la largeur de bande lorsque le source utilisée est une DEL.
2. Fibres optiques p.38
 Fibre multimode: exemple

ref. 8

2. Fibres optiques p.39

 Fibres multimodes: largeur de bande
 2e méthode: on injecte une impulsion courte (20ps à 1 ns) à une
position précise à l’entrée du cœur de la fibre multimode à l’aide d’une
fibre monomode que l’on déplace. L’étalement temporel à la sortie est
alors mesuré en fonction de la position (mesure de DMD, differential
mode delay). Cette mesure permet de spécifier une largeur de bande
effective (EMB) dans le cas où seulement un sous-groupe de mode est
excité, par exemple lors de l’utilisation d’une source de type VCSEL.

ref. 8
2. Fibres optiques p.40
 Fibres multimodes: standards

 Requiert un bon contrôle

des procédés.

ref. 8

 Autre enjeu, pertes de courbures dépression d’indice

2. Fibres optiques p.41
 Fibres de plastique (POF)

 Avantages:
 Flexibles
 Connexions faciles
 Inconvénients:
 Pertes
 Bande passante limitée

2. Fibres optiques p.42

 Fibres de plastique
 Applications: réseau domestique, médical, industriel, automobile (100 Mbps)

Ref. 7

 Fibre GI-PFP
 Diamètres coeur/fibre:120/500 m
 Largeur de bande 1 Gbps-200 m
(850 nm)
 Pertes 22-40 dB/km
(850 nm-1300nm)

2. Fibres optiques SI: saut d’indice et GI:gradient d’indice p.43

 Fibres microstructurées

Ref. 4

ref. 8

Deux types:
 Fibres à guidage par l’indice: la présence de trous fait en
sorte que l’indice de réfraction de la gaine est plus faible.

 Fibres à cristal photonique: l’arrangement périodique et

régulier des trous crée des effets de résonance.
2. Fibres optiques p.44
 Fibres microstructurées

Propriétés/intérêt Ref. 4

 Fibre guidée par l’indice

 Réduction des pertes de courbures
 Dispersion négative importante
 Large plage de surface efficace (Aeff) (quelques m2 à
plus de 500 m2)
 Pour le traitement de signal (dispersion et non-linéarité).
 Fibre à bande interdite
 Faible pertes (propagation dans l’air)
 Capteurs
2. Fibres optiques p.45
 Exemple: fibre trouée

S. Gosselin et al., Alcatel, Tutorial, ECOC2006

2. Fibres optiques p.46
 Fibres multicoeurs et faiblement multimodes

ref. 7
2. Fibres optiques p.47
 Références
1. G. Keiser, “Optical fiber communications, 3rd edition”, McGraw-
Hill, 2000.
2. J. A. Buck, "Fundamentals of optical fibers", John Wiley and
Sons, 1995.
3. G. P. Agrawal, “Lightwave Technology: Components and
devices”, Wiley inter-science, 2005.
4. A. Ghatak, K. Thyagarajan, “Introduction to fiber optics”,
Cambridge University Press.
5. J. Gowar, “Optical Communication Systems”, Prentice Hall,
1993.
6. POF: http://www.pofto.com/ et ttp://www.mostnet.de/index.php
7. R. Ryf, “Space division multiplexing,” OFC short course, March
10th (2014).
8. P. Nouchi, P. sillard, and D. Molin, “Optical Fibers,” in Fiber
Optic Communication, H. Venghaus, N. Grote, editors, Springer-
Verlag Berlin Heidelberg (2012)
2. Fibres optiques p.48
