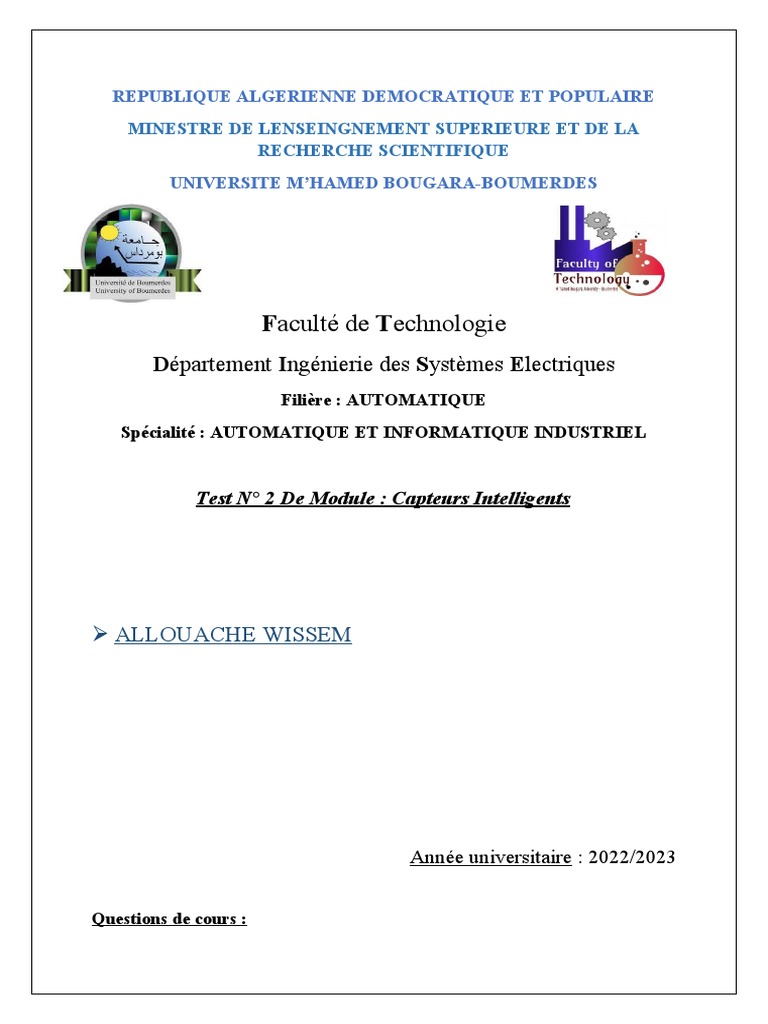

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINESTRE DE LENSEINGNEMENT SUPERIEURE ET DE LA

RECHERCHE SCIENTIFIQUE
UNIVERSITE M’HAMED BOUGARA-BOUMERDES

Faculté de Technologie
Département Ingénierie des Systèmes Electriques
Filière : AUTOMATIQUE
Spécialité : AUTOMATIQUE ET INFORMATIQUE INDUSTRIEL

Test N° 2 De Module : Capteurs Intelligents

 ALLOUACHE WISSEM

Année universitaire : 2022/2023

Questions de cours :
1°Citer les différents types de capteurs avec une brève explication.
Les capteurs sont des dispositifs qui permettent de mesurer certaines grandeurs physiques et
de les convertir en signaux électriques exploitables par un système électronique. Voici les
différents types de capteurs :
 Capteurs de température
Ces capteurs mesurent la température en utilisant des éléments tels que le thermocouple, la
thermistance et le capteur de température à résistance de platine (RTD). Les capteurs de
température sont souvent utilisés pour surveiller la température dans les environnements
industriels et pour contrôler les systèmes de chauffage et de climatisation.
 Capteurs de pression
Les capteurs de pression sont utilisés pour mesurer la pression des fluides et des gaz. Les
capteurs de pression peuvent être basés sur des technologies telles que la jauge de contrainte,
le capteur piézoélectrique et le capteur de pression capacitif. Les capteurs de pression sont
utilisés dans une variété d'applications, notamment dans les systèmes de contrôle de la qualité
de l'air, les moteurs à combustion interne et les systèmes hydrauliques et pneumatiques.
 Capteurs de débit
Les capteurs de débit mesurent la quantité de fluide qui traverse un système. Les capteurs de
débit peuvent être basés sur différentes technologies, notamment la mesure de la pression
différentielle, la mesure de la vitesse du fluide et la mesure du temps de transit. Les capteurs
de débit sont utilisés pour mesurer le débit des liquides et des gaz dans une variété
d'applications, notamment dans les systèmes de contrôle de l'environnement, les systèmes de
ventilation et les systèmes de refroidissement.
 Capteurs de mouvement
Les capteurs de mouvement sont utilisés pour détecter les mouvements d'objets. Les capteurs
de mouvement peuvent être basés sur différentes technologies, notamment la mesure de
l'accélération, la mesure de la vitesse et la mesure du changement de position. Les capteurs de
mouvement sont utilisés dans une variété d'applications, notamment dans les systèmes de
sécurité, les systèmes de navigation et les systèmes de contrôle des jeux vidéo.
 Capteurs de lumière
Les capteurs de lumière sont utilisés pour détecter la présence de lumière et pour mesurer son
intensité. Les capteurs de lumière peuvent être basée sur différentes technologies, notamment
la mesure de la résistance, la mesure de la tension et la mesure de la photoconductivité. Les
capteurs de lumière sont utilisés dans une variété d'applications, notamment dans les systèmes
de contrôle de l'éclairage, les systèmes de mesure de la qualité de l'air et les systèmes de
contrôle des écrans.
 Capteurs de force
Ces capteurs sont utilisés pour mesurer la force et la pression appliquées à un objet. Ils
peuvent être basés sur différentes technologies telles que les jauges de contrainte, les capteurs
de pression et les capteurs de force piézoélectriques. Les capteurs de force sont couramment

2
utilisés dans les applications industrielles telles que les tests de matériaux, les machines-outils
et les systèmes de contrôle de la qualité.
 Capteurs de champ magnétique
Ces capteurs sont utilisés pour mesurer la force et la direction du champ magnétique. Ils
peuvent être basés sur différentes technologies telles que la mesure de l'induction magnétique
ou la mesure de la force de Lorentz. Les capteurs de champ magnétique sont couramment
utilisés dans les applications industrielles telles que la surveillance de l'état des machines, les
systèmes de navigation et les systèmes de contrôle de position.
 Capteurs de niveau
Ces capteurs sont utilisés pour mesurer le niveau d'un liquide ou d'un matériau en vrac dans
un réservoir ou un silo. Ils peuvent être basés sur différentes technologies telles que la mesure
de la pression, la mesure de la conductivité et la mesure de la capacité. Les capteurs de niveau
sont couramment utilisés dans les industries chimiques et pétrolières, ainsi que dans les
systèmes de contrôle des eaux usées et des installations de stockage.
 Capteurs de pH
Ces capteurs sont utilisés pour mesurer le pH d'une solution. Ils peuvent être basés sur
différentes technologies telles que la mesure de la conductivité, la mesure de la tension et la
mesure de l'impédance. Les capteurs de pH sont couramment utilisés dans les industries
chimiques et pharmaceutiques, ainsi que dans les laboratoires de recherche et les systèmes de
contrôle de la qualité de l'eau.
 Capteurs de rayonnement
Ces capteurs sont utilisés pour mesurer la quantité et l'intensité du rayonnement
électromagnétique. Ils peuvent être basés sur différentes technologies telles que la mesure de
la fluorescence, la mesure de la photoconductivité, la mesure du pouvoir calorifique et la
mesure de la réflexion. Les capteurs de rayonnement sont couramment utilisés dans les
industries pharmaceutiques et nucléaires, ainsi que dans les systèmes de surveillance de
l'environnement.
 Capteurs de champ électromagnétique
Ces capteurs sont utilisés pour mesurer les champs électromagnétiques générés par des objets
ou des systèmes électroniques. Ils peuvent être basés sur différentes technologies telles que la
mesure de la force de Lorentz, la mesure de la capacité et la mesure de l'induction. Les
capteurs de champ électromagnétique sont couramment utilisés dans les industries de la
communication, des transports et de la sécurité.
 Capteurs de champ électrique
Ces capteurs sont utilisés pour mesurer les champs électriques statiques ou alternatifs. Ils
peuvent être basés sur différentes technologies telles que la mesure de la capacité, la mesure
de la tension et la mesure de la charge électrostatique. Les capteurs de champ électrique sont
couramment utilisés dans les industries de la communication, de la santé et de la sécurité.

3
2°C’est quoi l’étalonnage d’un capteur ?
L'étalonnage d'un capteur est un processus qui consiste à ajuster et à vérifier la précision d'un
capteur de mesure. L'objectif est de s'assurer que le capteur fournit des mesures fiables et
précises.
L'étalonnage est souvent effectué avant la mise en service d'un capteur et régulièrement par la
suite pour garantir des résultats fiables tout au long de la durée de vie du capteur.
Le processus d'étalonnage implique généralement de comparer les mesures fournies par le
capteur à des valeurs connues et précises, appelées étalons. Les données collectées lors de
l'étalonnage sont utilisées pour ajuster les paramètres du capteur, tels que la sensibilité et
l'offset, afin d'obtenir des mesures précises.
3°Donner cinq 5 exemples d’applications des capteurs conventionnelles
Voici cinq exemples d'applications courantes des capteurs conventionnels :
1. Capteurs de température : Ils sont utilisés pour mesurer la température dans les
fours, les réfrigérateurs, les climatiseurs et les machines industrielles.
2. Capteurs de pression : Ils sont utilisés pour mesurer la pression dans les pneus de
voiture, les machines hydrauliques et les systèmes de tuyauterie.
3. Capteurs de débit : Ils sont utilisés pour mesurer le débit des liquides et des gaz dans
les systèmes industriels, les laboratoires et les usines de traitement d'eau.
4. Capteurs d'humidité : Ils sont utilisés pour mesurer le taux d'humidité dans les
environnements intérieurs et extérieurs, y compris dans les serres, les musées et les
installations de stockage.
5. Capteurs de mouvement : Ils sont utilisés pour mesurer le mouvement des objets
dans les systèmes de sécurité, les machines d'emballage et les jeux vidéo.
4°Qu’est-ce qu’un capteur intelligent dans le monde de l’électronique intégrée  ?
Un capteur intelligent est un type de capteur électronique qui intègre des fonctions de
traitement de données avancées et de communication pour fournir des informations plus
précises et plus utiles. Contrairement aux capteurs conventionnels qui produisent simplement
des signaux analogiques en réponse à une mesure physique, les capteurs intelligents sont
équipés de circuits électroniques supplémentaires qui peuvent convertir les signaux
analogiques en données numériques, effectuer des calculs, et transmettre des informations à
d'autres systèmes.
Les capteurs intelligents sont largement utilisés dans les domaines de l’automatisation industrielle, de
l’Internet des objets (IoT), de la robotique et de la domotique. Ils jouent un rôle crucial dans la collecte
de données en temps réel et la surveillance des systèmes.

5°Quelles sont les propriétés des capteurs intelligents ? (6 six propriétés)

Les capteurs intelligents ont les propriétés suivantes :

1. Connectivité : Les capteurs intelligents sont généralement équipés de technologies de

communication sans fil telles que Wi-Fi, Bluetooth, Zigbee, etc. Cela leur permet de
se connecter à d'autres appareils, tels que des ordinateurs ou des smartphones, pour
transmettre des données.

4
 2. Capacité de stockage : Les capteurs intelligents peuvent stocker des données
localement, ce qui est utile lorsque la connectivité n'est pas disponible ou lorsqu'il y a
des retards dans la transmission de données.
3. Traitement de données : Les capteurs intelligents peuvent traiter localement les
données qu'ils collectent, ce qui réduit la quantité de données à transmettre et améliore
la réactivité.
4. Alimentation électrique : Les capteurs intelligents sont souvent équipés de batteries
rechargeables ou de panneaux solaires pour prolonger leur durée de vie et permettre
leur fonctionnement dans des endroits éloignés où une alimentation électrique n'est pas
disponible.
5. Précision de mesure : Les capteurs intelligents sont conçus pour fournir des mesures
précises et fiables. Ils sont souvent équipés de capteurs supplémentaires pour corriger
les erreurs de mesure et améliorer la précision.
6. Sécurité : Les capteurs intelligents sont souvent équipés de mesures de sécurité telles
que le chiffrement pour protéger les données qu'ils collectent et transmettent.

6°Quelles sont les différentes parties de l’ensemble transducteur ? Quel est leurs
rôles ?

Un transducteur est un dispositif qui convertit une forme d'énergie en une autre. Dans le cas
d'un transducteur électroacoustique, il convertit une énergie électrique en une énergie
acoustique.

Les différentes parties de l'ensemble transducteur sont les suivantes :

1. Le diaphragme : Le diaphragme est un élément mobile qui vibre en réponse au courant

électrique. Il est généralement fabriqué à partir d'un matériau léger et résistant, comme le
papier ou le polypropylène. Le diaphragme est fixé à une bobine mobile qui se déplace
dans un champ magnétique.
2. La bobine mobile : La bobine mobile est une bobine de fil de cuivre qui est fixée au
diaphragme. Lorsqu'un courant électrique passe à travers la bobine, elle se déplace dans le
champ magnétique et produit des vibrations.
3. L'aimant : L’aimant est un élément fixe qui crée un champ magnétique stable. Il est
généralement fabriqué à partir d'un matériau ferromagnétique, comme l'acier. Lorsque la
bobine mobile se déplace dans le champ magnétique créé par l'aimant, elle génère un
courant électrique.
4. Le boîtier : Le boîtier est la structure externe de l'ensemble transducteur. Il est
généralement fabriqué à partir d'un matériau rigide et résistant, comme l'acier ou le
plastique. Le boîtier protège les parties internes de l'ensemble transducteur et fournit un
support pour le montage.

7°Certains nombres de paramètres peuvent influencer les caractéristiques d’un capteur

et parasitent la relation s=f(m), lesquels ? Citer trois 3 exemples réels.

Les caractéristiques d'un capteur peuvent être affectées par différents paramètres. Voici trois
exemples de facteurs qui peuvent parasiter la relation s=f(m) :

1. La température : la température ambiante peut affecter les mesures de certains

capteurs, comme les capteurs de pression ou les capteurs de gaz. En effet, la variation

5
 de température peut modifier les propriétés physiques des matériaux utilisés dans ces
capteurs, ce qui peut entraîner des erreurs de mesure.
2. L'humidité : l'humidité de l'air peut également affecter les caractéristiques de certains
capteurs. Par exemple, les capteurs d'humidité sont directement affectés par l'humidité
de l'environnement et peuvent fournir des données erronées si cette dernière est trop
élevée.
3. La pression : les capteurs de pression peuvent être affectés par la pression
atmosphérique ou la pression relative. Par exemple, les capteurs de pression utilisés
dans les avions doivent être calibrés en fonction de la pression atmosphérique pour
fournir des données précises.

Exercice

Tracer le schéma en bloc de la structure interne d’un capteur intelligent qui présente la
liaison entre les ensembles et les sous-ensembles du système :

6
Répondez par vrai ou faux, si la réponse est faux corrigez la réponse :

1°Un système intelligent est un système autonome :

Faux, Un système intelligent peut être autonome, mais il peut également être conçu pour
fonctionner en collaboration avec d'autres systèmes ou être contrôlé par un utilisateur humain.

2°L’interface de communication effectue certaines procédures d’auto-diagnostiques ou

de reconfiguration :

Vrai, les interfaces de communication peuvent effectuer des procédures d'auto-diagnostique

ou de reconfiguration pour maintenir leur bon fonctionnement.

3°L’unité de traitement commande généralement les autres sous-ensembles :

Vraie, L'unité de traitement est en effet responsable de la commande des autres sous-
ensembles d'un système informatique.
