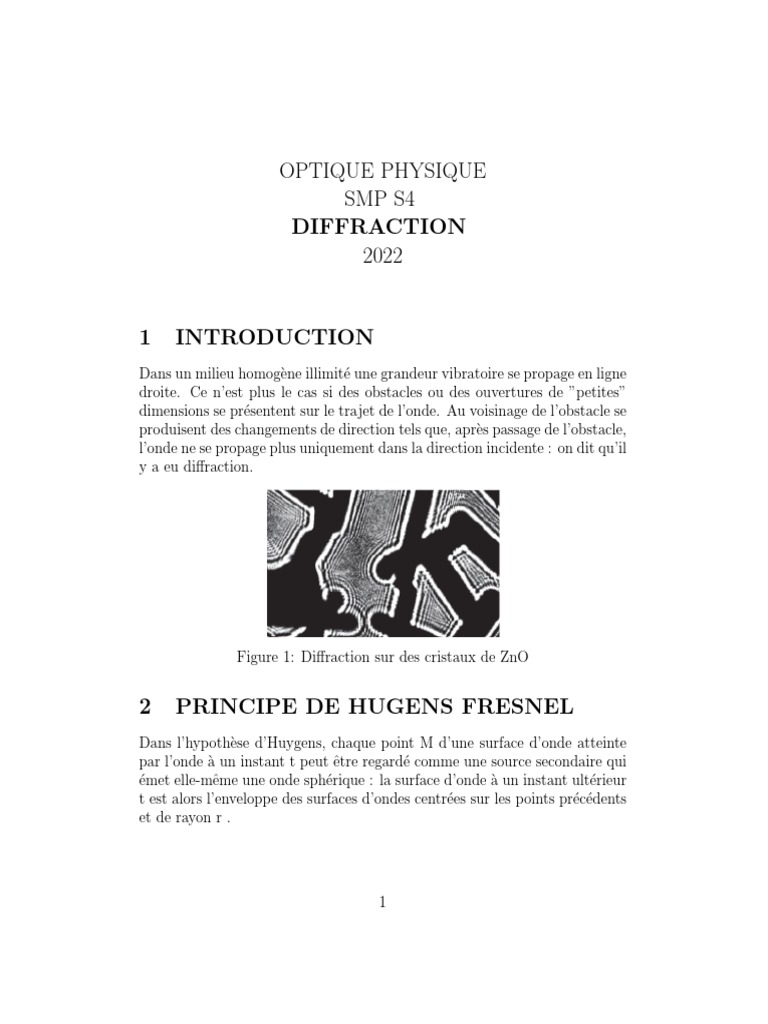

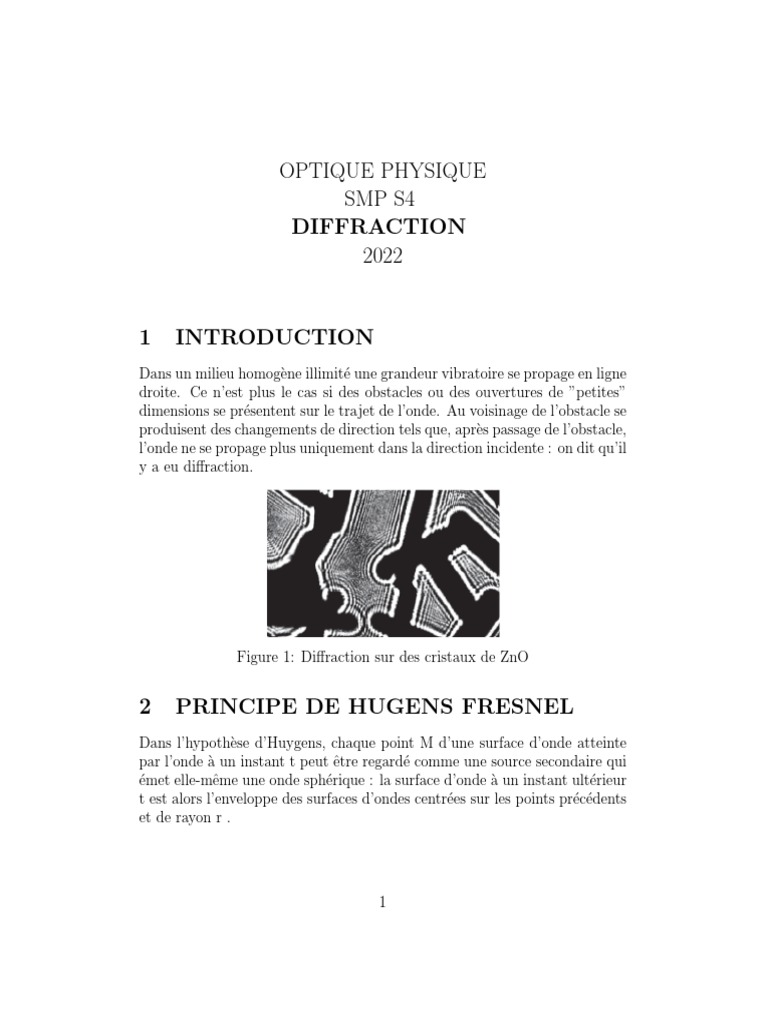

OPTIQUE PHYSIQUE

SMP S4
DIFFRACTION
2022

1 INTRODUCTION
Dans un milieu homogène illimité une grandeur vibratoire se propage en ligne
droite. Ce n’est plus le cas si des obstacles ou des ouvertures de ”petites”
dimensions se présentent sur le trajet de l’onde. Au voisinage de l’obstacle se
produisent des changements de direction tels que, après passage de l’obstacle,
l’onde ne se propage plus uniquement dans la direction incidente : on dit qu’il
y a eu diffraction.

Figure 1: Diffraction sur des cristaux de ZnO

2 PRINCIPE DE HUGENS FRESNEL

Dans l’hypothèse d’Huygens, chaque point M d’une surface d’onde atteinte
par l’onde à un instant t peut être regardé comme une source secondaire qui
émet elle-même une onde sphérique : la surface d’onde à un instant ultérieur
t est alors l’enveloppe des surfaces d’ondes centrées sur les points précédents
et de rayon r .

1
Une onde sphérique engendre ainsi une onde sphérique, une onde plane en-
gendre une onde plane , etc. On constate alors aisément qu’un écran opaque
présentant une ouverture transparente placée sur le trajet de l’onde ,en sup-
primant une partie des sources secondaires précédentes, modifie la forme des
surfaces d’onde ultérieures et donc modifiée également les directions de prop-
agation puisque celles-ci restent normales aux surfaces d’onde. Le phénomène
de diffraction s’interprète donc simplement dans l’hypothèse d’Huygens.

ˆ principe d’Huygens-Fresnel
Soit une source ponctuelle de lumière monochromatique et une
surface (S) entourant cette source. Tout se passe comme si
chaque surface élémentaire dS en chaque point P de la surface
(S) émettait une ondelette sphérique de m^ eme fréquence que l’onde
incidente, d’amplitude en P proportionnelle à l’amplitude de
l’onde incidente en P et à la surface élémentaire dS et de phase
en P égale à la phase en P de l’onde incidente. L’onde reçue
en un point M de l’espace extérieur à la surface (S ) résulte
des l’interférences de l’ensemble de ces ondelettes.
En posant k = 2πλ et r =PM , l’amplitude complexe de l’onde diffractée
en M s’exprime en fonction de l’amplitude complexe de l’onde incidente
en P par la relation intégrale :

expikr
Z Z
A(M ) = K A(P ) dS (1)
r

2
 3 DIFFRACTION DE FRAUNHOFER
ˆ diffraction de Fraunhofer
Les conditions de Fraunhofer correspondent à une double exigence:

– la source lumineuse est idéalement décrite par une onde

plane monochromatique ou, cela revient au m^ eme, par une
source ponctuelle placée au foyer d’une lentille convergente.
– L’observation est faite à très grande distance ou, cela
revient au m^
eme, sur un écran placé dans le plan focal d’une
lentille convergente.

On dit aussi bien diffraction à l’infini , ce qui sous-entend

observation à l’infini et source à l’infini

3.1 Limites des approximations

Finalement on peut résumer les niveaux d’approximation dépendant de
la distance pupille diffractante -écran:

3.2 formalisme mathematique

3
dimanche 27 mars 2022 01:44

Nouvelle section 1 Page 1

4 Applications:Fente rectangulaire,fente fine,
pupille

5
dimanche 27 mars 2022 15:43

Nouvelle section 1 Page 1

dimanche 27 mars 2022 16:58

Nouvelle section 1 Page 1

Nouvelle section 1 Page 2
