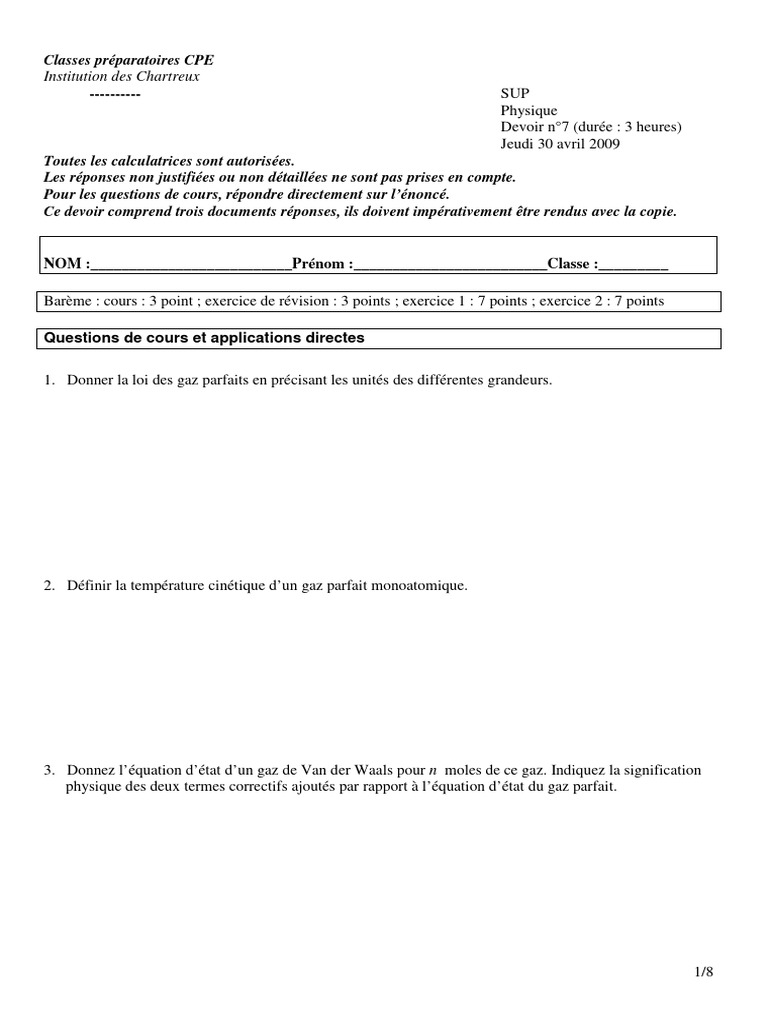

Classes préparatoires CPE

Institution des Chartreux

---------- SUP
Physique
Devoir n°7 (durée : 3 heures)
Jeudi 30 avril 2009
Toutes les calculatrices sont autorisées.
Les réponses non justifiées ou non détaillées ne sont pas prises en compte.
Pour les questions de cours, répondre directement sur l’énoncé.
Ce devoir comprend trois documents réponses, ils doivent impérativement être rendus avec la copie.

NOM :__________________________Prénom :_________________________Classe :_________

Barème : cours : 3 point ; exercice de révision : 3 points ; exercice 1 : 7 points ; exercice 2 : 7 points

Questions de cours et applications directes

1. Donner la loi des gaz parfaits en précisant les unités des différentes grandeurs.

2. Définir la température cinétique d’un gaz parfait monoatomique.

3. Donnez l’équation d’état d’un gaz de Van der Waals pour n moles de ce gaz. Indiquez la signification
physique des deux termes correctifs ajoutés par rapport à l’équation d’état du gaz parfait.

1/8
4. Convertir 1 bar en Pascal et en N.m-2.

5. Démontrer l’équation locale de la statique des fluides dans le champ de pesanteur.

6. Donner l’expression générale du travail élémentaire des forces de pression extérieures exercée sur un
gaz contenu dans un volume V.

7. Qu’est-ce qu’une transformation quasi-statique ?

2/8
8. Déterminer le travail des forces de pression reçu par 1 mole de gaz parfait contenu dans un volume V
lors d’une compression lente (de P0 à P1) isotherme à la température T ?

9. Enoncer le premier principe de la thermodynamique pour un système macroscopiquement au repos.

10. Définir la fonction enthalpie.

11. Pour un gaz parfait monoatomique, donner les expressions, en précisant les unités, de son énergie
interne, de ses capacités thermiques et du rapport de celles-ci, de son enthalpie.

3/8
12. Redémontrer que pV γ = constante pour une transformation adiabatique quasi-statique subie par un gaz
parfait.

4/8
Exercice de révision

Un enfant lance une balle au niveau du point A avec une vitesse horizontale vA = v0. Cette balle est
assimilée à un point matériel M de masse m qui peut se déplacer sans frottement. Le but du jeu est de
permettre à la balle de rester en contact avec le support circulaire jusqu’au point C, puis de retomber
exactement à son point de départ (en A) après sa chute libre sans frottement (entre C et A).
( )
uur uur uur
On suppose que est le référentiel ℜ A , e x , e y , e z est supposé galiléen.
ur
On désigne par g l’accélération de la pesanteur.

1. Phase A-B :
Quelle est la vitesse de la balle en B ?

2. Phase B-C
Déterminer la vitesse v C de la balle en C ; faire le détail des forces appliquées au point matériel M lors
de cette phase.

3. Phase C-A

3.1 Appliquer le principe fondamental de la dynamique au point M afin de déterminer l’accélération

vectorielle du point matériel entre C et A.
uuuur
3.2 En déduire l’expression des coordonnées du vecteur position A M à chaque instant.

3.3 Déterminer l’expression de l’abscisse x de M à l’instant où M touche le sol AB. Quelle expression
donner à v C pour que le point matériel M retombe en A ?

3.4 En déduire l’expression de la vitesse v0 en A nécessaire. L’exprimer, dans le cas où d =4R, en

fonction de g et R.

5/8
Exercice n°1 : modélisation du moteur Stirling

Le moteur Stirling est un moteur à air chaud. Au cours de son fonctionnement, une quantité de n moles
d’un gaz parfait enfermé dans un récipient subit un cycle de transformations quasi-statiques et réversibles.
Notation : pour un état d’équilibre thermodynamique noté (M), on note PM la pression du gaz, TM sa
température et VM son volume.
Description des transformations :
• Etat d’équilibre initial (A) avec PA = P0 et TA = T0 .
• Transformation isotherme AB avec PB = aP0 (a est un paramètre défini ci-dessous).
• Transformation isochore BC avec TC = T1 .
• Transformation isotherme CD avec VD = V A .
• Transformation isochore DA.
Données :
Constante des gaz parfaits : R = 8,31 J.K -1.mol -1
C
Rapport des capacités calorifiques : γ = P = 1,4
CV
Nombre de moles du gaz : n = 20 mol
Température de l’isotherme AB : T0 = 300 K
Température de l’isotherme CD : T1 = 450 K
Pression initiale : P0 = 10 5 Pa
P
Rapport des pressions : a = B = 6 . Le paramètre a est lié au moteur Stirling.
PA

1. Représenter schématiquement, l’ensemble de ces transformations dans un diagramme de Clapeyron.

2. Etablir les expressions littérales des volumes VA,VB,VC et VD en fonction des paramètres choisis parmi :
n, R, γ, T0, T1, P0 et a. Calculer numériquement ces volumes en complétant la ligne du document
réponse n°1 prévue à cet effet.

3. Etablir les expressions littérales des pressions PA,PB,PC et PD en fonction des paramètres choisis parmi :
n, R, γ, T0, T1, P0 et a. Calculer numériquement ces pressions en complétant le document réponse n°1.

4. Etablir les expressions littérales des transferts thermiques QAB, QBC, QCD et QDA en fonction des
paramètres choisis parmi : n, R, γ, T0, T1, P0 et a. Calculer numériquement ces transferts en complétant
le document réponse n°1.

5. Etablir les expressions littérales des travaux WAB, WBC, WCD et WDA en fonction des paramètres choisis
parmi : n, R, γ, T0, T1, P0 et a. Calculer numériquement ces travaux en complétant le document réponse
n°1.

6. Le travail mécanique reçu par le gaz au cours du cycle est noté Wcycle. Quel est son signe ?

7. Etablir l’expression littérale de Wcycle. Calculer numériquement ce travail (document réponse).

− Wcycle
8. Le rendement est donné par la relation particulière : η = . Calculer numériquement ce
QCD
rendement (document réponse).

6/8
Exercice n°2 : modèle de l’atmosphère terrestre

Le rayon de courbure de la Terre est supposé très grand, la surface de la Terre est localement assimilée à un
( )
plan O; e x , e y . Le vecteur e z est vertical et orienté vers le haut.
Le champ de pesanteur g = − g e z est supposé uniforme avec g = 9,8 m.s −2 .

stratosphère ez

z 2 = 20 km

tropopause g

P
z1 = 11 km

troposphère
O
Niveau de la mer ( z = 0)
L’air est assimilé à un gaz parfait, sa masse molaire est : M = 28,8 g.mol −1 .
La constante des gaz parfaits est : R = 8,31 J.K -1.mol -1 .

Un point M de l’atmosphère est repéré par son altitude z telle que OM = z ez .

La pression, la température et la masse volumique de l’air sont des fonctions dépendant de la variable z.
Elles sont notées : P( z ) , T ( z ) et ρ( z ) .
Les principes de physique permettent d’affirmer que ce sont des fonctions continues de la variable z.

Au niveau de la mer, la température est : T0 = 300 K , la pression est P0 = 10 5 Pa et la masse volumique est
notée ρ 0 .

 
Dans la troposphère (0 < z < 11 km ) , la température vérifie la loi : T ( z ) = T0 − kz = T0 1 −
k
z 
 T0 
avec k = 6,5.10 −3 K.m −1 .
 Mg 
 
 kz   kR 
Dans cette même zone d’espace, la pression vérifie la loi : P ( z ) = P0 1 −  .
 T0 
A l’altitude limite ( z1 = 11 km ) , on a la température T1, la pression P1 et la masse volumique ρ1.

Dans la tropopause (11 km < z < 20 km ) , la température est constante : T ( z ) = T1 .

A l’altitude maximale de la tropopause ( z 2 = 20 km ) , on a la température T2 = T1 , la pression P2 et la masse

volumique ρ2.

Pour une position de la tropopause, on pourra utiliser l’altitude relative u telle que PM = u ez
Avec OM = z ez , on a alors la relation : z = z1 + u .

7/8
1. Etude de la troposphère

On se place dans la zone d’espace : (0 < z < 11 km ) .

1.1. Exprimer et calculer ρ 0 .

1.2. Connaissant P( z ) et T ( z ) , établir l’expression de ρ( z ) en fonction de M, R, P0,T0, k, g et z.
1.3. Montrer que l’équation fondamentale de la statique des fluides est bien vérifiée.
1.4. Donner les expressions numériques des fonctions P( z ) et ρ( z ) .
Ces deux fonctions seront données sous la forme : a (1 − bz ) où a,b et c sont des constantes à calculer.
c

1.5. Le sommet du mont Blanc (noté B) se trouve à l’altitude z B = 4807 m . Calculer la température, la
pression et la masse volumique de l’air en ce point.
1.6. Faire de même pour le sommet du mont Everest ( z E = 8848 m ) .
1.7. Calculer T1, P1 et ρ1 à l’altitude z1.

2. Etude de la tropopause

On se place la zone d’espace : (11 km < z < 20 km ) .

On rappel que l’on peut utiliser la relation : z = z1 + u .

2.1. Etablir l’expression de P(u ) en fonction de M, R, P1, g et u.

2.2. En déduire l’expression de ρ(u ) .
2.3. Donner alors les expressions de P( z ) et ρ( z ) .
2.4. Donner les expressions numériques de ces fonctions.
2.5. Un avion à réaction est capable de voler à une altitude z A = 15 km . Calculer la température, la pression
et la masse volumique pour cette altitude.
2.6. Calculer T2, P2 et ρ2 à l’altitude z2.

3. synthèse graphique

3.1. Sur le document réponse n°2, tracer la courbe P( z ) en plaçant les valeurs de pression calculées pour
z = z B , z E , z1 , z A et z 2 .
3.2. Sur le document réponse n°3, tracer la courbe ρ( z ) en plaçant les valeurs de masse volumique
calculées pour z = z B , z E , z1 , z A et z 2 .

8/8
