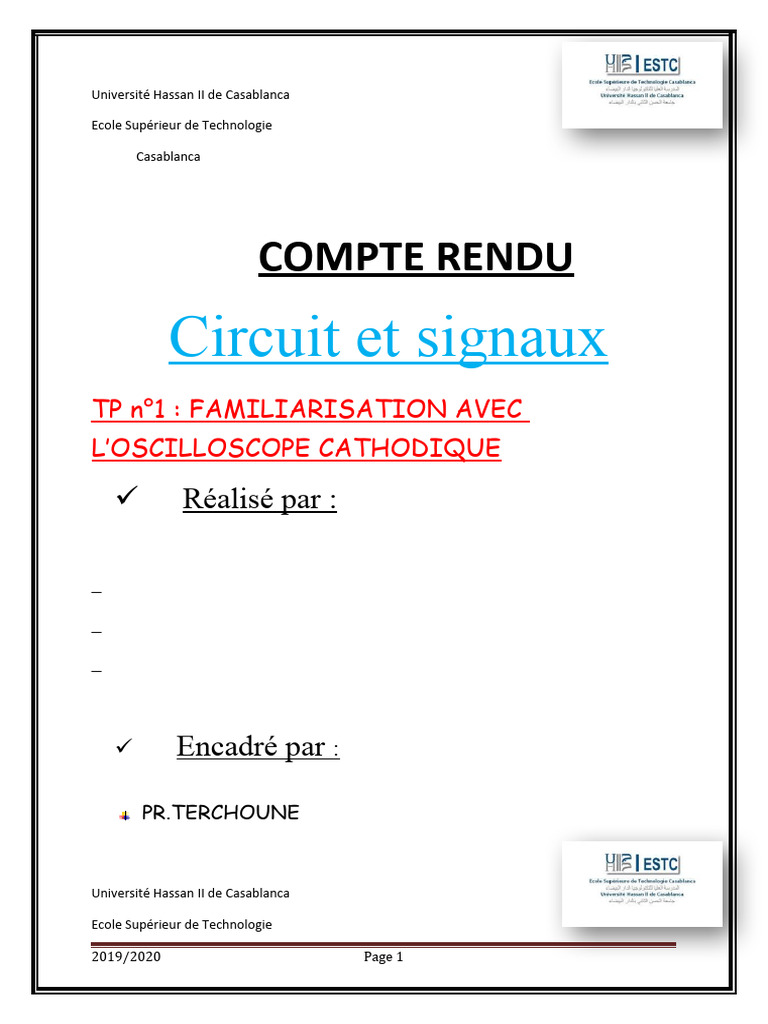

COMPTE RENDU
Circuit et signaux
TP n°1 : FAMILIARISATION AVEC
L’OSCILLOSCOPE CATHODIQUE

 Réalisé par :

 Encadré par :

PR.TERCHOUNE

Université Hassan II de Casablanca

Ecole Supérieur de Technologie

2019/2020 Page 1
 Casablanca

SOMMAIRE :

 Objectif du TP
 Matériels utilisés
 La manipulation
 conclusion

Université Hassan II de Casablanca

Ecole Supérieur de Technologie

Casablanca

2019/2020 Page 2
1-Objectif du TP :
Découvrir l’oscilloscope
Comprendre les modes d’affichage et les
principes de synchronisation
Savoir régler l’appareil pour avoir
un signal de qualité permettant
d’effectuer facilement les mesures
désirées (tensions, intensités, temps,
déphasages...)
Comparaison des caractéristiques du signal
périodique avec la partie théorique du TP.

2-Manipulation :
Matériel utilisée :
2019/2020 Page 3
 1-l’oscilloscope :

L’oscilloscope est utilisée en mesure physique

pour l’observations des grandeurs variant
rapidement avec le temps.
C’est un voltmètre améliorée ,tandis qu’un
voltmètre il permet de mesurer des valeurs
quadratiques moyennes des tensions sinusoïdales
ou continues (valeurs efficaces).
L’oscilloscope donne des valeur instantes des
tensions et les visualisant sur un écran
oscilloscope en fonction de temps.
C’est un appareil permet de mesurer la
fréquences des tensions périodiques ainsi que le
déphasage entre deux tensions périodiques de
même fréquence.
2-un générateur de basses fréquences (GBF) :

2019/2020 Page 4
 Un générateur de basses fréquences est un
appareil utilisée dans le domaine de l’électronique
à des fins de test ou de dépannage de cartes
électroniques. Un GBF permet de délivrer le
signal avec la fréquence désirée sous forme de
sinusoïdes ,des créneaux , ou de triangles .Ce
signal peut être observé grâce à un oscilloscope
en effectuant un simple montage électrique.
Voltmètre :

Le voltmètre est un appareil pour

mesurer la tension (différence
de potentiel) entre deux points.
La plupart des voltmètres
actuels sont numériques.

Pour mesurer le courant délivré

par son fournisseur d'électricité, il faut utiliser la
mesure de tension alternative (par opposition au
courant continu délivré par une batterie ou une pile).

Résistance variant R :

2019/2020 Page 5
 une résistance est un composant
électrique ou électronique dont la
principale caractéristique est d’opposer
une plus ou moins grande résistance
(mesurée en Ohms) à la circulation du
courant électrique.
ALIMENTATION STABILISE (DC) :
Une a limentation s
tabili sée est un
dispositif
électronique,
utilisant un
éventuel
redressement
à l'aide de
diodes suivi d'un filtrage capacitif, permettant
le réglage de la tension. Ce type d'alimentation
ne comporte pas de circuit de régulation, tout au
plus un système d'abaissement actif de la
tension (par claquage à l'aide d'une diode Zener
par exemple, épaulée en option d'un transistor

2019/2020 Page 6
 'ballast' pour en augmenter le courant
disponible).

III - MANIPULATION :

- 1 - Mesure de tensions et de fréquences à

l'oscilloscope a)
Signal continu : montage 1
- Mesurer la tension V à l'aide d'un oscilloscope puis
d'un voltmètre.

On a délivreé une
tension continue par
une alimentation
stablisisée ,

La visualisation du
signal continue :

2019/2020 Page 7
Signalalternative :montage2

on a délivré une tensionalternative de différzntes

formes (sinusoidale ,carré , triangile_)par un GBF

la visualisation du signal sinusoidale :

2019/2020 Page 8
 Lavisualisation du signal triangulaire :

la visualisation du signal carré :

2019/2020 Page 9
Comparaison :
Valeur 5 6.5 8 10
V volt 5.2 6.7 8.2 11.4
V oscil 5 6.3 7.8 10

III-mesure de déphasage entre deux grandeurs

sinusoïdales :

Montage :

Expression de Z :

2019/2020 Page 10
 Expression de tan :

Compléter le tableau :
R(Ω 100 500 1000 1600 2500 8000 50000 80000 100000


Z(Ω)

Comparaison des valeurs théoriques et

pratiques :
100 500 1000 1600 2500 8000 50000 80000 1000
R 0

 th
Z th
 pr
Z pr
Conclusion :
2019/2020 Page 11
La différence entre un oscilloscope et un multimètre
numérique peut se résumer en toute simplicité de la façon
suivante : « images vs nombres ». Un multimètre
numérique est un outil qui permet d'effectuer des
mesures précises de tension, de courant ou de fréquences
de signaux discrets avec une résolution à huit chiffres.
En revanche, un DDM ne peut pas représenter
graphiquement les formes d’onde, afin de révéler la force
du signal, la forme de l’onde ou la valeur instantanée du
signal. Il n’est pas non plus en mesure de révéler un
signal transitoire ou harmonique qui pourrait mettre en
péril le fonctionnement d’un système.
Un oscilloscope ajoute une foule d’informations aux
mesures numériques fournies par un multimètre
numérique. Alors qu'il affiche simultanément les valeurs
numériques d'une onde, il révèle également sa forme, y
compris son amplitude (tension) et sa fréquence.
