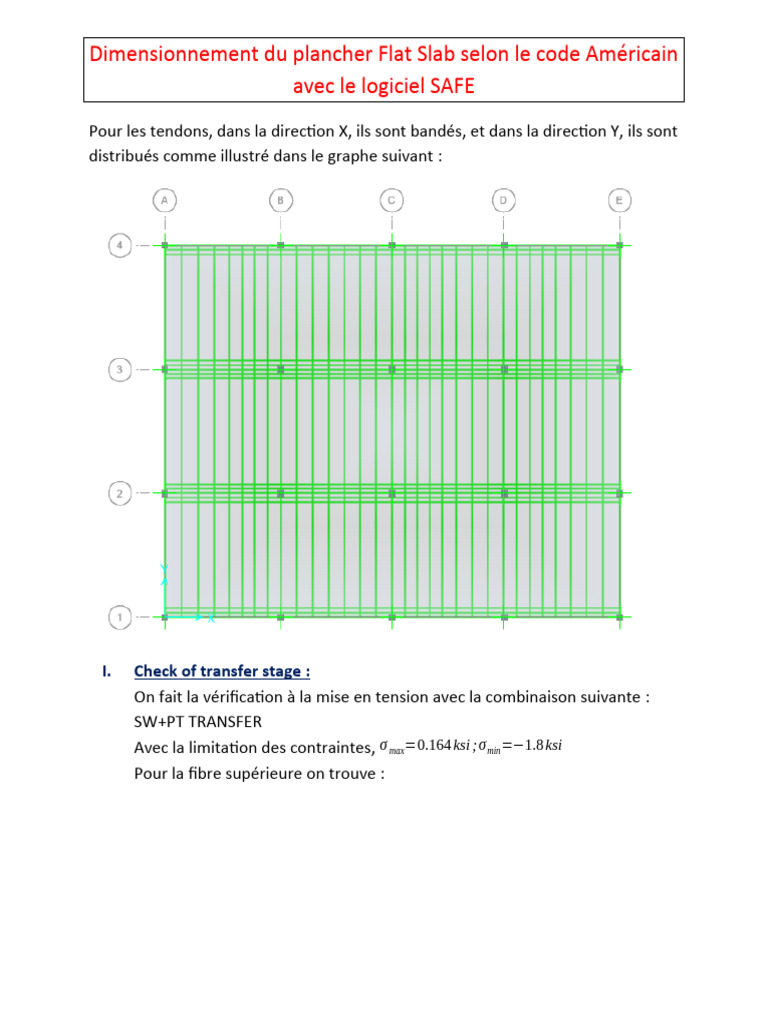

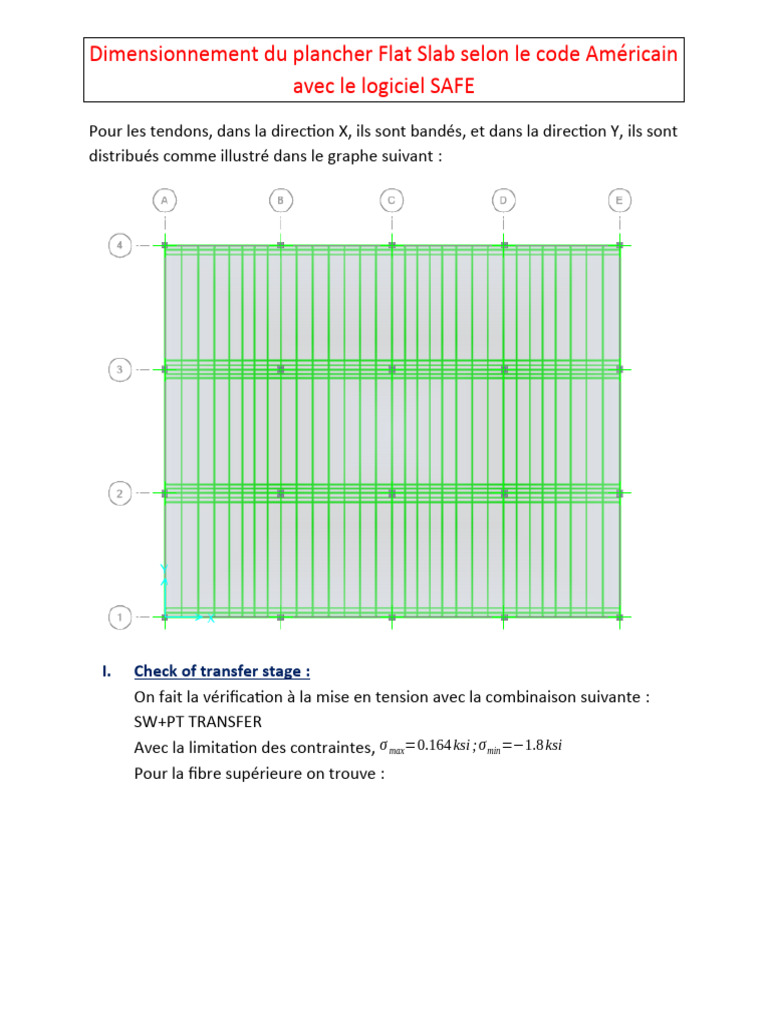

Dimensionnement du plancher Flat Slab selon le code Américain

avec le logiciel SAFE

Pour les tendons, dans la direction X, ils sont bandés, et dans la direction Y, ils sont
distribués comme illustré dans le graphe suivant :

I. Check of transfer stage :

On fait la vérification à la mise en tension avec la combinaison suivante :
SW+PT TRANSFER
Avec la limitation des contraintes, σ max=0.164 ksi ; σ min =−1.8 ksi
Pour la fibre supérieure on trouve :
 Donc la limitation des contraintes est vérifiée.
II. Check of Service stage :
De même la vérification se fait par la combinaison suivante :
DL+LL+PT FINAL
Avec la limitation des contraintes,
σ max=6∗√ 6000=0.46 ksi ; σ min=−0.45∗6000=−2.7 ksi
Pour la fibre supérieure on trouve :
 Ainsi, la limitation des contraintes est vérifiée.
III. Vérification de poinçonnement :
La vérification de poinçonnement donne :

Donc tous les poteaux ne sont pas vérifié, on propose d’ajouter des dropes
pour les poteaux du milieu et une poutre continue pour les poteaux de rive.
Pour les dropes, on prend des forme carrées 10*10 ft^2 et de hauteur 13in
Pour la poutre de rive, on prend 16*20
On trouve le résultat suivant :
Donc le poinçonnement est vérifié.
Le schéma des tendons est le suivant :
Et pour un seul câble dans le direction de Y :

Et dans la direction de X :

Le renforcement sur appuis :
