PÔLE 1 : LOGISTIQUE

Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation

palettisation.
types

Objectif(s) pédagogique(s) : Pré-requis :

 Concevoir un plan de palettisation (Utiliser la méthode des « plans types »).. Charge palettisée.

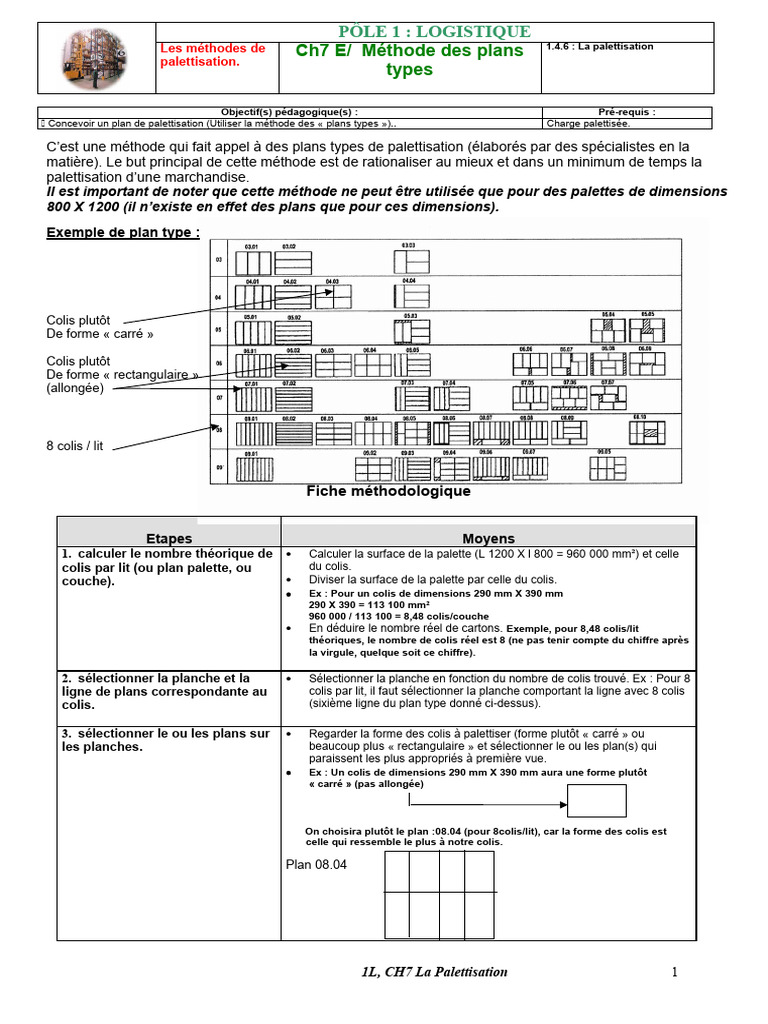

C’est une méthode qui fait appel à des plans types de palettisation (élaborés par des spécialistes en la
matière). Le but principal de cette méthode est de rationaliser au mieux et dans un minimum de temps la
palettisation d’une marchandise.
Il est important de noter que cette méthode ne peut être utilisée que pour des palettes de dimensions
800 X 1200 (il n’existe en effet des plans que pour ces dimensions).
Exemple de plan type :

Colis plutôt
De forme « carré »

Colis plutôt
De forme « rectangulaire »
(allongée)

8 colis / lit

Fiche méthodologique

Etapes Moyens
1. calculer le nombre théorique de · Calculer la surface de la palette (L 1200 X l 800 = 960 000 mm²) et celle
colis par lit (ou plan palette, ou du colis.
couche). · Diviser la surface de la palette par celle du colis.
· Ex : Pour un colis de dimensions 290 mm X 390 mm
290 X 390 = 113 100 mm²
960 000 / 113 100 = 8,48 colis/couche
· En déduire le nombre réel de cartons. Exemple, pour 8,48 colis/lit
théoriques, le nombre de colis réel est 8 (ne pas tenir compte du chiffre après
la virgule, quelque soit ce chiffre).

2. sélectionner la planche et la · Sélectionner la planche en fonction du nombre de colis trouvé. Ex : Pour 8

ligne de plans correspondante au colis par lit, il faut sélectionner la planche comportant la ligne avec 8 colis
colis. (sixième ligne du plan type donné ci-dessus).

3. sélectionner le ou les plans sur · Regarder la forme des colis à palettiser (forme plutôt « carré » ou
les planches. beaucoup plus « rectangulaire » et sélectionner le ou les plan(s) qui
paraissent les plus appropriés à première vue.
· Ex : Un colis de dimensions 290 mm X 390 mm aura une forme plutôt
« carré » (pas allongée)

On choisira plutôt le plan :08.04 (pour 8colis/lit), car la forme des colis est
celle qui ressemble le plus à notre colis.

Plan 08.04

1L, CH7 La Palettisation 1


Les méthodes de
palettisation.
4. Effectuer les cotations en mm à
partir du plan choisis (sans oublie
la marge de 5 mm par colis).
5. Analyse des résultats (débords,
retrait, croisement…)
6. Poursuivre la recherche si le ou
les plans ne correspondent pas
(débords trop importants)
7. Calcul du nombre de lits avec
vérification de la conformité de la
charge palettisée par rapport aux
contraintes.
8. Conclusion
PÔLE 1 : LOGISTIQUE
Ch7 E/ Méthode des plans 1.4.6 : La palettisation
types
· Calculer les dimensions occupées par les colis sur la palette (Longueur 1
– Longueur 2 – Largeur 1 – Largeur 2).
· Ne pas oublier d’ajouter une marge de 5 mm par colis.
Exemple pour le plan 08.04, avec des colis de dimensions 290 X 390
Longueur 1 (L1)
1l 1l 1l 1l
1L 1L
Largeur 1 (l1) Largeur 2 (l2)
1L 1L
1l 1l 1l 1l
Longueur 2 (L2)
 L1 = L2 = 4 largeurs de colis, soit 4 X 290 mm = 1160 mm + (4 X 5 mm pour la
marge par colis) = 1180 mm
1180 mm < 1200 mm (longueur de la palette).c’est OK.
 l1 = l2 = 2 longueurs de colis soit (2 X 390) + (2 X 5 mm) = 790 mm.
790 < 800 (largeur de la palette).c’est OK.
Le plan est donc accepté.
· Evaluer si le croisement des colis d’une couche sur l’autre est possible .
Cela est important pour la stabilité de la charge palettisée. Exemple le plan
09.05 permet un bon croisement, tandis que le 08.04 ne le permet pas du tout
(mauvais croisement).
· Il faut aussi éviter les « cheminées » et autres espaces vides. Exemple :
les plans 05.04 ou 05.05 ont de tels espaces qui compromettent la stabilité de
la charge palettisée.
· Si les premiers plans choisis présentent des débords, il faut poursuivre la
recherche en sélectionnant d’autres plans avec un nombre de colis
inférieurs (ligne précédente). Exemple : si aucun plan avec 8 colis ne
correspond, il faut poursuivre les cotations avec des plans avec 7 colis (en
gardant toujours la forme des colis (« carré » ou « allongée »).
· Vérification de la conformité par rapport au poids.
· Calcul du nombre de lits possible.
· Vérification de la conformité par rapport à la hauteur.
· Calcul de la hauteur et du poids de la charge palettisée constituée.
1L, CH7 La Palettisation 2
 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

I / Application N°1 : Démarche guidée

· dimensions des colis à palettiser : L = 390 mm, l = 260 mm, h = 250 mm

· poids d’un colis : 19,5 kg
· dimension des palettes : 800 x 1 200 mm X 150
· charge maximale : 1 000 kg
· hauteur maximale : 1,70 m.

Effectuez les opérations suivantes :

1. calcul de la surface colis

2. nombre théorique de colis/lit = surface palette / surface colis

3. sélection du ou des plans sur les planches

4. cotation en mm (ne pas oublier la marge de 5 mm pour chaque colis ou par intervalle)

5. analyse des résultats,

6. calcul du poids d’une couche de colis,

7. calcul du nombre de lits,

8. vérification pour conformité de la hauteur de palette

9. conclusion.

1L, CH7 La Palettisation 3

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Document 1 Plans types : Palettes : 800 x 1200 PLANCHE

PLANCHE N°32 3 à 9 colis par lit 32
A chaque plan
correspond de
nombreuses dimensions
de colis. Les cotes
indiquées (colis+ entre
parenthèse : charges
nominales) sont donc
données à titre indicatif.
03.01=790x390
(790x1185) –
03.02=1190x260(795x1
190) –
03.03=790x390(790x11
90) –
04.01=790x290(790x11
80) –
04.02=1190x190(780x1
190) –
04.03=590x390(790x11
90)
04.04=790x260(795x10
60) –
05.01=790x235(790x12
00) –
05.02=1190x155(800x1
190) –
05.03=660x260(795x11
95 –
05.04=410x380(800x11
55) –
05.05=440x340(790x11
35)
06.01=790x195(790x12
00) –
06.02=1190x125(790x1
190) –
06.03=590x260(795x11
90) –
06.04=390x390(790x11
85) –
06.05=790x190(790x11
90) –
06.06=500x290(800x11
80)
06.07=500x290(800x11
80) –
06.08=530x260(800x10
70) –
06.09=400x370(780x11
85) –
07.01=790x165(790x11
90) –
07.02=1190x110(800x1
190) –
07.03=790x155(800x11
20)
07.04=610x190(780x12
00) –
07.05=550x230(790x11
75) –
07.06=390x290(690x11
85) –
07.07=460x260(795x11
95) –
08.01=790x145(790x11
90) –
08.02=1190x95(790x11
90)
08.03=590x190(780x11
90) –
08.04=390x290(790x11
80) –
08.05=390x260(795x10
1L, CH7 La Palettisation 4
 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

II / Application N°2

· dimensions des colis à palettiser : L = 410 mm, l = 360 mm, h = 90 mm

· poids d’un colis : 12 kg
· dimension des palettes : 800 x 1 200 mm X 150
· Poids d’une palette vide : 28 Kg
· charge maximale : 1350 kg
· hauteur maximale : 1,80 m.

Effectuez les opérations suivantes :

1/ nombre théorique de colis/lit = surface palette / surface colis

2/ sélection du ou des plans sur les planches
3/ cotation en mm (ne pas oublier la marge de 5 mm pour chaque colis ou par intervalle)
Vous analyserez vos résultats en les justifiant point par point.
4/ calcul du nombre de lits,
5/ vérification pour conformité en fonction des contraintes imposées (hauteur et poids).

III / Application N°3

· dimensions des colis à palettiser : L = 421 mm, l = 228 mm, h = 194 mm

· poids d’un colis : 26,4 kg
· dimension des palettes : 800 x 1 200 mm X 180
· Poids d’une palette vide : 30 Kg
· charge maximale : 1325 kg
· hauteur maximale : 1,45 m.

Effectuez les opérations suivantes :

1/ nombre théorique de colis/lit = surface palette / surface colis

2/ sélection du ou des plans sur les planches
3/ cotation en mm (ne pas oublier la marge de 5 mm pour chaque colis ou par intervalle)
Vous analyserez vos résultats en les justifiant point par point.
4/ calcul du nombre de lits,
5/ vérification pour conformité en fonction des contraintes imposées (hauteur et poids).

1L, CH7 La Palettisation 5

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Plan Types pour Palette 800 X 1200 PLANCHE 1

Plan Types pour Palette 800 X 1200 PLANCHE 2

1L, CH7 La Palettisation 6
 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

1L, CH7 La Palettisation 7

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Plan Types pour Palette 800 X 1200 PLANCHE 3

1L, CH7 La Palettisation 8

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

IV / Application N°4

SAVOIRS : COMPETENCES
* Normalisation des emballages * Préparer les commandes
* Les surfaces et les volumes * Assurer le déstockage

Lors des réunions de préparation pour le lancement d’un nouveau produit, la nécessité de rationaliser le travail
des caristes-réceptionnaires a fait émerger l’idée d’élaborer un plan de palettisation.

Le chef du service logistique vous demande donc d’élaborer le plan de palettisation sur palettes 800 x 1 200 à
l’aide de la méthode des plans-types.

Vous devez optimiser l’occupation des surfaces. L’entreprise possède une cercleuse automatique qui ne peut
tolérer de charge de plus de 1 200 mm de hauteur ainsi qu’un débord de 2 cm.

< Caractéristiques :

* Dimensions du colis : L : 50 cm l : 29 cm H : 20 cm
Poids 20 kg
* Dimensions de la palette : 800 x 1 200 H : 15 cm
Poids 25 kg
* Charge maximale : 700 kg
* Hauteur maximale : 1.20 m

< Travail à faire : (sur votre copie)

1. Calculez la surface d’une palette et la surface d’un colis (ne pas oublier la marge de 5 mm).
2. Calculez le nombre théorique de colis par lit.
3. Sélectionnez les plans «compatibles» figurant sur la planche fournie. (planche N° 32).
4. Vérifiez la faisabilité des plans par la cotation (ne pas oublier la marge de 5 mm).
5. Retenez le plan le mieux adapté sachant qu’un débord maximum de 30 mm est tolérable.
(justifiez votre choix)
6. Calculez :
· le nombre de lits (pas de lit incomplet),
· le nombre total de colis,
· le poids de la charge palettisée,
· la hauteur de la charge palettisée.

Comparez vos résultats avec les caractéristiques maximales d’une palette chargée et ajustez éventuellement vos
résultats

1L, CH7 La Palettisation 9

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Plan Types pour Palette 800 X 1200 PLANCHE 1

1L, CH7 La Palettisation 10

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Plan Types pour Palette 800 X 1200 PLANCHE 2

1L, CH7 La Palettisation 11

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Plan Types pour Palette 800 X 1200 PLANCHE 3

1L, CH7 La Palettisation 12

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

IV / Application N°4 : Sujet de bac n°1

1L, CH7 La Palettisation 13

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

1L, CH7 La Palettisation 14

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

1L, CH7 La Palettisation 15

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

IV / Application N°5 : Sujet de bac n°2

1L, CH7 La Palettisation 16

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

1L, CH7 La Palettisation 17

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

Annexe B2

1L, CH7 La Palettisation 18

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

CORRECTION APPLICATION N°1

Effectuez les opérations suivantes :

10. calcul de la surface colis

39 x 26 = 1 014 cm3
11. nombre théorique de colis/lit = surface palette / surface colis
9 600/1 014 = 9 colis
12. sélection du ou des plans sur les planches
n°32 ligne 9 plan retenu = 09.05
13. cotation en mm (ne pas oublier la marge de 5 mm pour chaque colis ou par intervalle)
L1 : 390 + (260 x 3) + 20 = 1 190 (15)
larg. 1 : (390 x 2) + 10 = 790 (5)
larg. 2 : (260 x 3) + 15 = 795 (10)
14. analyse des résultats,
le croisement des colis semble très bon, léger écart entre larg. 1 et larg. 2 (5 mm). Plan à
essayer.
15. calcul du poids d’une couche de colis,
9 x 19,5 kg = 175,5 kg
16. calcul du nombre de lits,
1 000 / 175,5 = 5,7 lits en théorique, soit 5 lits en réel.
Ce qui donne une charge Nominale (colis uniquement) de 5 x 175,5 = 878 kg et une charge
Unitaire (colis + palette) de 908 kg.
17. vérification pour conformité de la hauteur de palette
(250 x 5) + 150 = 1.40
18. conclusion.
09.05 accepté pour essai.

CORRECTION APPLICATION N°2

1 /  Surface d’un colis : 41 X 36 = 1476 cm² 9600 : 1476 = 6 colis/couche

 Surface d’une palette : 80 X 120 = 9600 cm²

2 / Choix  Plans 06/09

3 / Cotations
 Plan 06/09 : L1 = L2 = [2 X (410 + 5) + (360 + 5)] = 1195 < 1200 OUI
l1 = l2 = [(410 + 5) + (360 + 5)] = 780 < 800 OUI

4 / Contrainte hauteur  180 – 15 cm (palette vide) = 165 cm

165 : 9 cm (hauteur d’un colis) = 18 couches
 1350 – 28 kg (palette vide) = 1322 kg
1322 : (6 X 12 kg) = 18 couches
 Hauteur réelle de la charge palettisée = (18 X 9 ) + 15 = 177 cm < 180 cm OK
 Poids réel de la charge palettisée = 18 couches X (06 X 12 kg) + 28 kg = 1324 kg < 1350 kg OK

1L, CH7 La Palettisation 19

 PÔLE 1 : LOGISTIQUE
Les méthodes de Ch7 E/ Méthode des plans 1.4.6 : La palettisation
palettisation.
types

CORRECTION APPLICATION N°3

1 /  Surface d’un colis : 22,8 X 42,1 = 959,88 cm² 9600 : 959,88 = 10 colis/couche
 Surface d’une palette : 80 X 120 = 9600 cm²

2 / Choix  Plans 10/03 – 10/08

3 / Cotations
 Plan 10/03 : L1 = L2 = [5 X (228 + 5)] = 1165 > 1200 NON
 Plan 10/08 : L1 = L2 = [2 X (228 + 5)] + [2 X (421 + 5)] = 1320 > 1200 NON
Aucun plan en 10 colis n’est approprié, nous devons passer à 09 colis. Les plans pouvant être choisis sont :
 Plan 09/05 : l1 = [2 X (421 + 5)] = 852 > 800 NON
 Plan 09/02 : L1 = L2 = [3 X (421 + 5)] = 1278 > 1200 NON

Aucun plan en 09 colis n’est approprié, nous devons passer à 08 colis. Les plans pouvant être choisis sont :
 Plan 08/09 : L1 = [3 X (138 + 5)] + (421 + 5) = 1125 < 1200 OK
L2 = [2X (421 + 5)] = 852 < 1200 OK
l1 = l2 = (421 + 5) + (228 + 5) = 659 < 800 OK

4 / Contrainte hauteur  145 – 18 cm (palette vide) = 127 cm

127 : 19,4 cm (hauteur d’un colis) = 06 couches
 1325 – 30 kg (palette vide) = 1295 kg
1295 : (08 X 26,4 kg) = 06 couches
 Hauteur réelle de la charge palettisée = (6 X 19,4 ) + 18 = 134,4 cm < 145 cm OK
 Poids réel de la charge palettisée = 6 couches X (08 X 26,4 kg) + 30 kg = 1297,2 kg < 1325 kg OK

1L, CH7 La Palettisation 20
