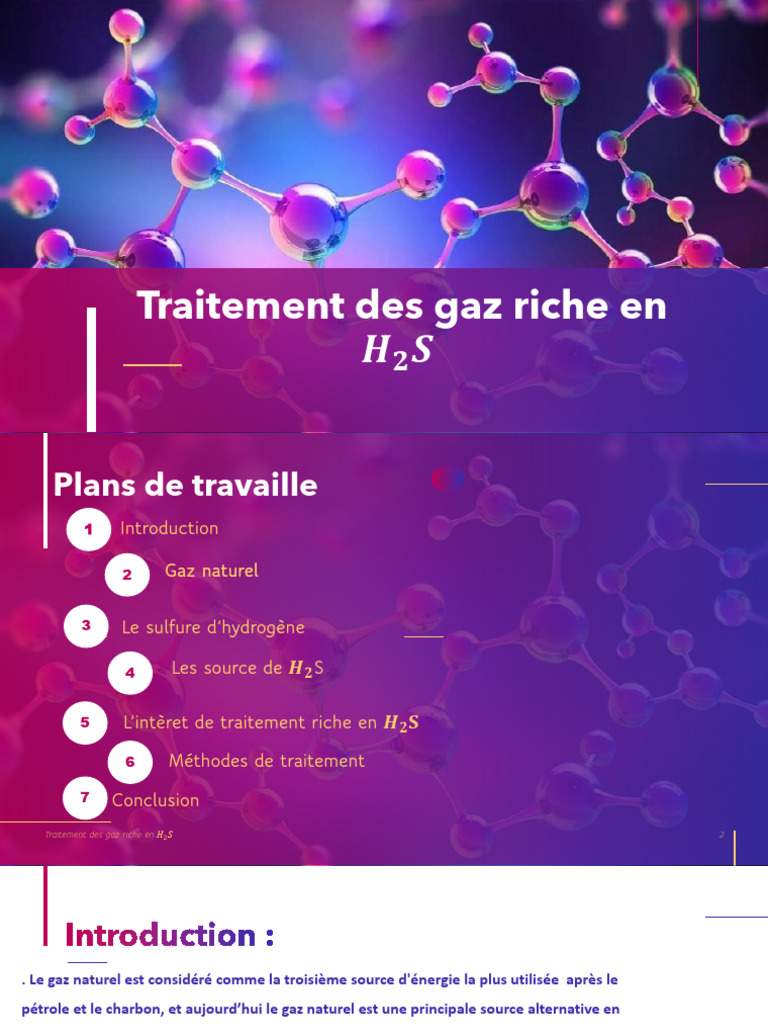

Traitement des gaz riche en

𝑯𝟐 𝑺
 Plans de travaille
1 Introduction

2 Gaz naturel

3 Le sulfure d’hydrogène

4 Les source de 𝑯𝟐 S

5 L’intèret de traitement riche en 𝑯𝟐 𝐒

6 Méthodes de traitement
7 Conclusion
Traitement des gaz riche en 𝐻2 𝑆 2
 Introduction :
. Le gaz naturel est considéré comme la troisième source d'énergie la plus utilisée après le
pétrole et le charbon, et aujourd’hui le gaz naturel est une principale source alternative en
énergie avec moins d’impact environnemental.

Le traitement du gaz naturel est un processus très basique dans l'industrie représente donc
un enjeu technique et économique important.

. L’objectif principal de ces procédés est d'éliminer les impuretés, les éléments nocifs.. et
peuvent être commercialisés.

Traitement des gaz riche en 𝐻2 𝑆

3
 Gaz naturel :
Le gaz naturel est un combustible fossile présent naturellement sous forme gazeuse

dans les roches poreuses. Selon les gisements, le gaz peut contenir

❖ Des hydrocarbures plus lourds que le méthane (de C2 à C8).

❖ des gaz acide ( sulfure d’hydrogène H2S et du dioxyde de carbone CO2) .

❖ De l’azote N2.

❖ Du dioxyde de soufre SO2.

Traitement des gaz riche en 𝐻2 𝑆 4

 Le sulfure d’hydrogène :

Le sulfure d'hydrogène (H2S) est un

composé chimique constitué de
soufre et d'hydrogène

C'est un gaz inflammable, incolore,

à l'odeur nauséabonde d'œuf

c'est un gaz très toxique et corrosif

Traitement des gaz riche en 𝐻2 𝑆 5

 Les sources de 𝑯𝟐 𝑺
À partir du pétrole :
-Distillation : Le H2S est rejeté. dans l'atmosphère.
- Craquage : Un nuage de H2S dans l
-Hydrogénation : L'hydrogène sulfuré et l'ammoniac sont libérés Dans les effluents gazeux lors de ce
procédé .

À partir de charbons et bitume :

L’industrie du traitement des charbons et du bitume durant les opérations de carbonisation
est une source importante de sulfure d’hydrogène.

À partir de gaz :
Le traitement du gaz naturel et les gaz associés au pétrole donnent du sulfure d’hydrogène au
cours d’opérations de distillations.

Traitement des gaz riche en 𝐻2 𝑆 6

 L’intérêt Traitement des gaz riches en 𝑯𝟐 𝑺:

Amélioration du pouvoir
Odeur désagréable : calorifique :
Le 𝐻2 𝑆 dégage une odeur on améliore le pouvoir
calorifique du gaz naturel, ce
caractéristique d'œuf pourri,
qui le rend plus efficace pour
ce qui peut être désagréable les applications énergétiques
et potentiellement dangereux,

Gaz riche on H2S

Corrosion : Inflammabilité et Toxicité:

Le 𝐻2 𝑆 est corrosif et peut Pour garantir la sécurité des
former un acide faible, ce qui travailleurs et de réduire les
peut entraîner des problèmes risques pour l'environnement et la
de corrosion dans les santé publique
installations de traitement
Titre de la présentation 7
 Méthodes de traitement

Le traitement du gaz naturel consiste à séparer ces constituants tel que l’eau, le gaz acide ( H2S , CO2), les hydrocarbures
lourds pour amener le gaz à des spécifications de transport ou des spécifications commerciales

l'étape de traitement qui suit dépend du mode de transport adopté. Le gaz naturel peut-être transporté sous forme :

➢ Gaz naturel comprimé (transport par gazoduc)

➢ Gaz du pétrole liquéfié (GPL)
➢ Gaz naturel liquéfié (GNL)
➢ Produits chimiques dérivés (méthanol, ammoniac)

Traitement des gaz riche en 𝐻2 𝑆 8

 Plusieurs procédés ont été mis en œuvre citons :

La Valorisation Désacidification
désulfuration complète du H2S
La désulfuration est un procédé La désacidification consiste à
Des procédés plasma-chimiques
chimique qui a pour objectif séparer du gaz naturel les gaz
sont utilisés pour la destruction
de réduire le taux de dioxyde de acides, essentiellement dioxyde du
et la valorisation complète du
soufre et de sulfure d’hydrogène carbone CO2 et sulfure
présents dans le gaz naturel ou le H2S par de transformer un
d’hydrogène H2S et d’autre
biogaz. mélange d'hydrogène sulfuré et
composes sulfurés
de dioxyde de carbone en
- Les unités de désulfuration
soufre (S), en hydrogène (H2)et Les principaux procédés utilisés
utilisent différentes méthodes
en monoxyde de carbone ( CO2) pour réaliser la désacidification :
➢ hydrotraitement,
H2S H2 + S(s) • Désacidification par absorption
➢ traitement par les amines, à la
H2S + CO2 H2O + CO + S (s) • Désacidification par adsorption
chaux
• Désacidification par perméation
➢ traitement au charbon actif. gazeuse.
H2S H2 + S(s)
Titre de la présentation 9
 Parmi les procéder les plus utiliser dans les traitements ce procédé s’effectue par le lavage du gaz
des gaz riche en H 2 S naturel par des solutions d’amine dans un
absorbeur à contre-courant
Donc Le procédé principal consiste à
absorber lH2S contenu dans les charges à
Procédé traiter par la mise en contact de la charge
d’Absorption acide faible et du
diéthanolamine base faible (DEA) à basse
température et à haute pression partielle
H2S.
Traitement des
gaz
Aminés par
Absorption Le procédé par lequel la DEA est
régénérée consiste à porter à
basse pression et haute
procédé de
Température la solution de DEA
régénération
riche en H2S
au point d’ébullition des sels pour
qu’il y ait Décomposition et
libération de H2S.

Traitement des gaz riche en 𝐻2 𝑆 10

 Les amines les plus couramment utilisées dans les installations industrielles sont la
monoéthanolamine (MEA), la diéthanolamine (DEA) .

Les alcanolamines possèdent deux types de fonctions : une fonction amine qui assure la
basicité de la molécule et une fonction alcool permettant d’assurer une forte solubilité de
l’amine dans l’eau .

MEA DEA
- Coût faible - Moins corrosive que la MEA
- Produits de dégradation peuvent être -Pression de vapeur plus faible que celle
enlevés par l’utilisation d’un de la MEA
récupérateur. - Résistance à la dégradation par COS et
-Forte réactivité CS2
- Faible absorption des hydrocarbures -Besoins énergétiques moins élevés que
MEA

R-NH3 R
2R-𝑁𝐻2 +𝐻2 𝑆 S+Q R2-NH + 𝐻2 𝑆 NH3S + Q
R-NH3 R

Traitement des gaz riche en 𝐻2 𝑆 11

 Conclusion :
Le traitement du gaz naturel représente donc un enjeu technique et économique important,
L’objectif principal des différents procédés du traitement du gaz naturel sera donc d’éliminer ces
impuretés, on utilise des opérations de fractionnement et de purification (Absorption ,la
désacidification , Décarbonations …) pour se conformer à des spécifications commerciales ou
règlementaires.
