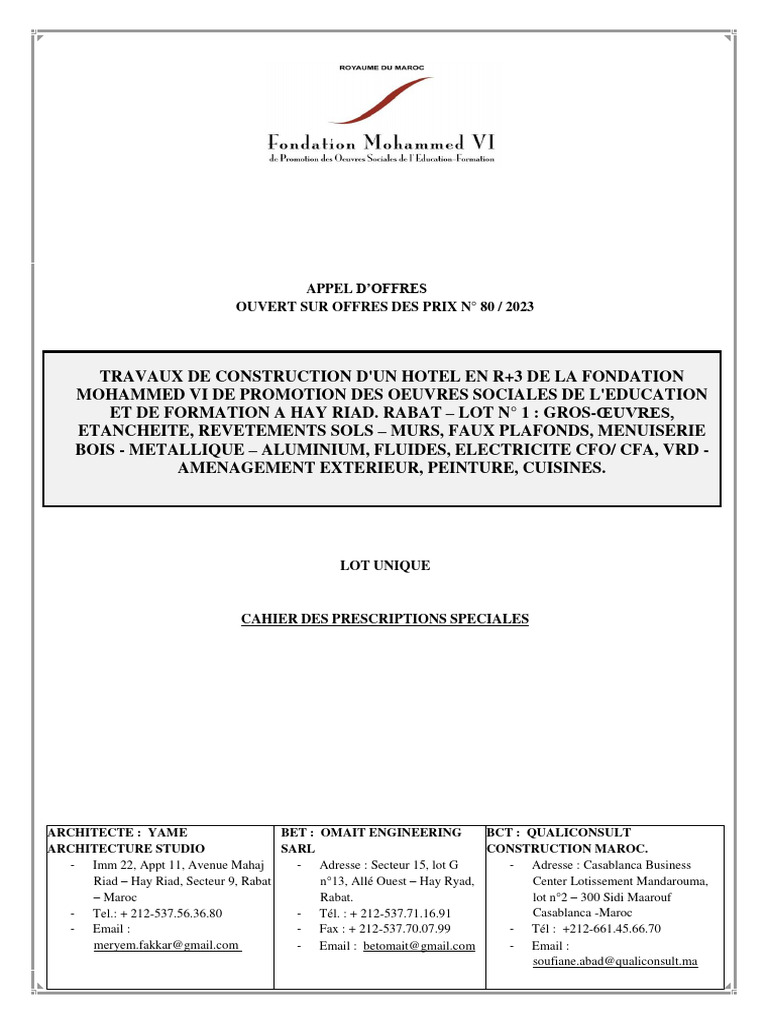

Appel D'Offres Ouvert Sur Offres Des Prix #80 / 2023

APPEL D’OFFRES
OUVERT SUR OFFRES DES PRIX N° 80 / 2023
TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION

MOHAMMED VI DE PROMOTION DES OEUVRES SOCIALES DE L'EDUCATION
ET DE FORMATION A HAY RIAD. RABAT – LOT N° 1 : GROS-ŒUVRES,
ETANCHEITE, REVETEMENTS SOLS – MURS, FAUX PLAFONDS, MENUISERIE
BOIS - METALLIQUE – ALUMINIUM, FLUIDES, ELECTRICITE CFO/ CFA, VRD -
AMENAGEMENT EXTERIEUR, PEINTURE, CUISINES.
LOT UNIQUE
CAHIER DES PRESCRIPTIONS SPECIALES
ARCHITECTE : YAME BET : OMAIT ENGINEERING BCT : QUALICONSULT

ARCHITECTURE STUDIO SARL CONSTRUCTION MAROC.
- Imm 22, Appt 11, Avenue Mahaj - Adresse : Secteur 15, lot G - Adresse : Casablanca Business
Riad – Hay Riad, Secteur 9, Rabat n°13, Allé Ouest – Hay Ryad, Center Lotissement Mandarouma,
– Maroc Rabat. lot n°2 – 300 Sidi Maarouf
- Tel.: + 212-537.56.36.80 - Tél. : + 212-537.71.16.91 Casablanca -Maroc
- Email : - Fax : + 212-537.70.07.99 - Tél : +212-661.45.66.70
meryem.fakkar@gmail.com - Email : betomait@gmail.com - Email :
soufiane.abad@qualiconsult.ma
TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION MOHAMMED VI DE PROMOTION DES OEUVRES SOCIALES DE L'EDUCATION ET DE
FORMATION A HAY RIAD - RABAT – LOT N° 1 : GROS-ŒUVRES, ETANCHEITE, REVETEMENTS SOLS – MURS, FAUX PLAFONDS, MENUISERIE BOIS - METALLIQUE –
ALUMINIUM, FLUIDES, ELECTRICITE CFO/ CFA, VRD - AMENAGEMENT EXTERIEUR, PEINTURE, CUISINES.
ROYAUME DU MAROC
TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION MOHAMMED VI

DE PROMOTION DES OEUVRES SOCIALES DE L'EDUCATION ET DE FORMATION A HAY
RIAD. RABAT – LOT N° 1 : GROS-ŒUVRES, ETANCHEITE, REVETEMENTS SOLS – MURS,
FAUX PLAFONDS, MENUISERIE BOIS - METALLIQUE – ALUMINIUM, FLUIDES,
ELECTRICITE CFO/ CFA, VRD - AMENAGEMENT EXTERIEUR, PEINTURE, CUISINES.
APPEL D’OFFRES N° 80/ 2023
Marché N° : ………../ ……..
Passé en application des dispositions de l’article 16 et de l’article 17 du règlement des marchés de la

Fondation Mohammed VI de Promotion des Œuvres Sociales de l’Education – Formation.
ENTRE LES SOUSSIGNÉS :
La Fondation Mohammed VI de Promotion des Œuvres Sociales de l’Education – Formation, représentée

par son président ou toute personne désignée à cet effet, désignée ci – après par le terme « Maître d’ouvrage
» ou « Fondation »
1. Cas d’une personne morale
D’UNE PART
ET :
La société ………………………………………………………………………………………………
Représentée par …………………………Qualité……………………………………….
Agissant au nom et pour le compte de……………………………………………… en vertu des pouvoirs qui
lui sont conférés
Au capital de ………………………………………………………………………………………….
Adresse du siège social de la société ………………………………………………………………
Adresse du domicile élu………………………………………………………………………………
Affiliée à la CNSS sous le n°………………………………………………………………………….
Inscrite au registre du commerce ……………. (Localité) sous le n°………………………………
Patente n° ………………………………………………………………………………………………
Titulaire du compte bancaire n°…………………………………………………………………….
Ouvert à la banque ……………………………………………………………………………………
D’AUTRE PART
Désigné ci-après par « l’entrepreneur » ou « l’entreprise ».
-2-
IL A ÉTÉ ARRÊTÉ ET CONVENU CE QUI SUIT :
2. cas d’un groupement

Les membres du groupement soussignés constitué aux termes de la convention …………………….
(Les références de la convention) …………………………………………………………………
Membre 1 :
Monsieur …………………………………………………………….………………...………
Agissant au nom et pour le compte de …………. en vertu des pouvoirs qui lui sont conférés.
Capital social ……………………………………………………………….………………….
Registre de commerce de ………………….…….n°……………….…….…………..………..
Patente n° ……………………………………………………………….……………………...
CNSS ………………..…………………………….…...………………………………………
Faisant élection de domicile au ………………………………………………………………..
Compte bancaire (RIB)………………………...………………………………………………
Ouvert au nom de…………………………....………………………………………………….
Membre 2 :
Monsieur ……………………………………………………………….………………………
Agissant au nom et pour le compte de …………. en vertu des pouvoirs qui lui sont conférés.
Capital social ……………………………………………………………….………………….
Registre de commerce de …………………..….…….n°……………………..………………..
Patente n° ……………………………………………………………….……………………...
CNSS ……………………..……………………….…...………………………………………
Faisant élection de domicile au ………………………………………………………………..
Compte bancaire (RIB)………………………...………………………………………………
Ouvert au nom de…………….……………...………………………………………………….
Nous nous obligeons (conjointement ou solidairement, selon la nature du groupement) ayant M

…………………. (Prénom, nom et qualité) …… en tant que mandataire du groupement et
coordonnateur de l’exécution des prestations, ayant un compte bancaire commun sous n° (RIB sur
24 positions) ...…………………………………
Ouvert auprès de
…………………………………………………………………………………………
Désigné ci-après par « l’entrepreneur » ou « l’entreprise ».

D’autre part
IL A ÉTÉ ARRÊTÉ ET CONVENU CE QUI SUIT :
-3-
SOMMAIRE
CHAPITRE I : CAHIER DES CLAUSES ADMINISTRATIVES GENERALES ......................................- 6 -

ARTICLE 1 : OBJET DU MARCHE ...........................................................................................................- 6 -
ARTICLE 2 : MAITRE D’OUVRAGE ........................................................................................................- 6 -
ARTICLE 3 : INTERVENANTS DU PROJET ...........................................................................................- 6 -
ARTICLE 4 : CONSISTANCE DES TRAVAUX .......................................................................................- 6 -
ARTICLE 5 : DOCUMENTS CONSTITUTIFS DU MARCHE .................................................................- 6 -
ARTICLE 6 : VALIDITE DU MARCHE ET NOTIFICATION D’APPROBATION ................................- 8 -
ARTICLE 7 : DOMICILE DE L'ENTREPRENEUR ...................................................................................- 8 -
ARTICLE 8 : NANTISSEMENT .................................................................................................................- 8 -
ARTICLE 9 : SOUS – TRAITANCE ...........................................................................................................- 9 -
ARTICLE 10 : DELAI D'EXECUTION ......................................................................................................- 9 -
ARTICLE 11 : PENALITES EN CAS DE RETARD DANS L'EXECUTION DES TRAVAUX ..............- 9 -
ARTICLE 12 : NATURE DES PRIX ...........................................................................................................- 9 -
ARTICLE 13 : PRIX DU MARCHE ............................................................................................................- 9 -
ARTICLE 14 : EXONERATION DE TAXES ...........................................................................................- 10 -
ARTICLE 15 : REVISION DES PRIX.......................................................................................................- 10 -
ARTICLE 16 : CAUTIONNEMENT .........................................................................................................- 11 -
ARTICLE 17 : ASSURANCES ET RESPONSABILITE ..........................................................................- 11 -
ARTICLE 18 : RESPONSABILITE DECENNALE ..................................................................................- 13 -
ARTICLE 19 : MODALITE DE PAIEMENT ET DE REGLEMENT ......................................................- 13 -
ARTICLE 20 : RETENUE DE GARANTIE ..............................................................................................- 13 -
ARTICLE 21 : RESILIATION ET AJOURNEMENT DU MARCHE ......................................................- 14 -
ARTICLE 22 : RECEPTION PROVISOIRE .............................................................................................- 14 -
ARTICLE 23 : DELAI DE GARANTIE ....................................................................................................- 14 -
ARTICLE 24 : RECEPTION DEFINITIVE ...............................................................................................- 14 -
ARTICLE 25 : REGLEMENT JUDICIAIRE ET DE LITIGES ................................................................- 15 -
ARTICLE 26 : CAS DE FORCE MAJEURE ............................................................................................- 15 -
ARTICLE 27 : LUTTE CONTRE LA FRAUDE, LA CORRUPTION ET LE CONFLIT D’INTERET ..- 15 -
ARTICLE 28 : DROIT D’ENREGISTREMENT .......................................................................................- 15 -
ARTICLE 29 : RETENUE A LA SOURCE APPLICABLE AUX TITULAIRES ETRANGERS NON
RESIDENTS AU MAROC .........................................................................................................................- 15 -
CHAPITRE II : CAHIER DES CLAUSES ADMINISTRATIVES PARTICULIERES ...........................- 16 -
ARTICLE 30 : DOCUMENTS A FOURNIR PAR L’ENTREPRENEUR ................................................- 16 -
ARTICLE 31 : CONNAISSANCE DU DOSSIER ET DES LIEUX .........................................................- 16 -
ARTICLE 32 : CONTROLE DES BATIMENTS ......................................................................................- 16 -
ARTICLE 33 : DOCUMENTS ...................................................................................................................- 16 -
ARTICLE 34 : LIAISON AVEC LE MAÎTRE D’OUVRAGE .................................................................- 17 -
-4-
ARTICLE 35 : OBLIGATIONS DIVERSES DE L’ENTREPRENEUR ...................................................- 17 -

ARTICLE 36 : RESPONSABILITE DE L'ENTREPRENEUR-APPROVISIONNEMENT .....................- 17 -
ARTICLE 37 : MEMOIRE TECHNIQUE D’EXECUTION DES TRAVAUX ........................................- 18 -
ARTICLE 38 : NETTOYAGE DU SITE ...................................................................................................- 19 -
ARTICLE 39 : ORGANISATION DES TRAVAUX .................................................................................- 19 -
ARTICLE 40 : MODE D’EVALUATION DES TRAVAUX – ATTACHEMENTS ................................- 20 -
ARTICLE 41 : CONTROLE TECHNIQUE DES TRAVAUX..................................................................- 20 -
ARTICLE 42 : TRAVAUX SUPPLEMENTAIRES ET OUVRAGES NON PREVUS............................- 20 -
ARTICLE 43 : MALFAÇONS ...................................................................................................................- 21 -
ARTICLE 44 : PRESENCE DE L’ENTREPRENEUR ..............................................................................- 21 -
ARTICLE 45 : MESURE DE L'AVANCEMENT DES TRAVAUX ........................................................- 22 -
ARTICLE 46 : PERIODE DE GARANTIE ...............................................................................................- 22 -
ARTICLE 47 : PLANS DE RECOLLEMENT...........................................................................................- 22 -
ARTICLE 48 : REGLEMENT DE POLICE ET DE VOIRIE. ...................................................................- 23 -
ARTICLE 49 : FRAIS DIVERS ET ETUDES TECHNIQUES .................................................................- 23 -
ARTICLE 50 : ATTACHEMENTS – SITUATIONS ................................................................................- 23 -
ARTICLE 51 : AUGMENTATION OU DEMUNITION DANS LA MASSE DES TRAVAUX .............- 23 -
ARTICLE 52 : CHANGEMENT DANS LES QUANTITES DU DETAIL ESTIMATIF.........................- 23 -
ARTICLE 53 : DEROGATION AU CCAGT ET D.G.A. ..........................................................................- 23 -
ARTICLE 54 : ECHANTILLONNAGE .....................................................................................................- 23 -
ARTICLE 55 : ORIGINE, QUALITE ET MISE EN ŒUVRE DES MATERIAUX ET PRODUITS ......- 24 -
ARTICLE 56 : ORDRES DE SERVICE – LETTRES – INSTRUCTIONS ..............................................- 24 -
ARTICLE 57 : ESSAIS DE MATERIAUX ET MATERIEL ....................................................................- 24 -
ARTICLE 58 : ARRET OU ABANDON DES TRAVAUX-RESILIATION ............................................- 25 -
ARTICLE 59 : ERREURS DE DOCUMENTS ..........................................................................................- 25 -
ARTICLE 60 : SUJETIONS RESULTANT DU LIEU DE TRAVAIL .....................................................- 25 -
ARTICLE 61 : AGREMENT DU MATERIEL ..........................................................................................- 25 -
ARTICLE 62 : INSTALLATION DE CHANTIER ...................................................................................- 25 -
ARTICLE 63 : IMPLANTATION DES OUVRAGES ET LEVES TOPOGRAPHIQUES.......................- 27 -
ARTICLE 64 : PLAN D’ASSURANCES QUALITE ................................................................................- 27 -
CHAPITRE III : SPECIFICATIONS TECHNIQUES GENERALES .......................................................- 30 -
CHAPITRE IV : BORDEREAU DES PRIX – DETAILS ESTIMATIFS ..............................................- 374 -
-5-
CHAPITRE I : CAHIER DES CLAUSES ADMINISTRATIVES GENERALES
ARTICLE 1 : OBJET DU MARCHE

Le présent marché a pour objet :
TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION MOHAMMED VI
DE PROMOTION DES OEUVRES SOCIALES DE L'EDUCATION ET DE FORMATION A HAY
RIAD - RABAT – LOT N° 1 : GROS-ŒUVRES, ETANCHEITE, REVETEMENTS SOLS – MURS,
FAUX PLAFONDS, MENUISERIE BOIS - METALLIQUE – ALUMINIUM, FLUIDES,
ELECTRICITE CFO/CFA, VRD - AMENAGEMENT EXTERIEUR, PEINTURE, CUISINES.
ARTICLE 2 : MAITRE D’OUVRAGE

Le Maître d'Ouvrage est : FONDATION MOHAMMED VI DE PROMOTION DES ŒUVRES SOCIALES
DE L’EDUCATION – FORMATION.
ARTICLE 3 : INTERVENANTS DU PROJET

Architecte : YAME ARCHITECTURE STUDIO
Tél. : + 212-537.56.36.80
Email : meryem.fakkar@gmail.com
Bureau d’étude technique : OMAIT ENGINEERING SARL
Tél : + 212-523.35.12.64
Fax. : + 212-537.70.07.99
Email : betomait@gmail.com
Bureau de contrôle technique : QUALICONSULT CONSTRUCTION MAROC.
Tél : +212-661.45.66.70
Email : soufiane.abad@qualiconsult.ma
ARTICLE 4 : CONSISTANCE DES TRAVAUX

L'ensemble des travaux du présent marché consiste à exécuter les corps d’états ci-après :
 DEMOLITION
 GROS ŒUVRE
 ETANCHEITE
 REVETEMENTS
 MENUISERIE ALUMINIUM, BOIS et METALLIQUE
 FAUX PLAFOND
 PEINTURE
 ELECTRICITE
 FLUIDES
 AMENAGEMENTS EXTERIEURS
 CUISINES
ARTICLE 5 : DOCUMENTS CONSTITUTIFS DU MARCHE

Les pièces constitutives du marché sont celles énumérées ci-après :
A- DOCUMENTS CONTRACTUELS
A-1 : Les documents constitutifs du marché comprennent :
- L’acte d’engagement ;
- Le présent Cahier des Prescriptions Spéciales ;
- Le Bordereau des Prix - Détail Estimatif ;
-6-
- Le bordereau des prix des approvisionnements ;

- L’offre technique ;
- Le dossier des plans d’exécution ;
- Le CCAGT applicable aux marchés de travaux passés pour le compte de la Fondation Mohammed
VI de Promotion des Œuvres Sociales de l’Education–Formation du 01/04/2021.
En cas de contradiction entre les pièces ci-dessus, les pièces prévalent dans l'ordre ou elles sont énumérées.
A-2 : Les pièces contractuelles postérieures à la conclusion du marché :

- Les ordres de services ;
- Les avenants éventuels ;
- Les décisions d’augmentation éventuelles dans la masse des travaux.
B- REFERENCES AUX TEXTES GENERAUX ET AUX TEXTES SPECIAUX
TEXTES GENERAUX
- La loi n°73-00 du 01 Août 2001 portant création de la Fondation Mohammed VI de Promotion des
Œuvres Sociales de l’Éducation – Formation telle qu’elle a été modifiée et complétée.
- Le Règlement des marchés de la Fondation Mohammed VI de la Promotion de Œuvres Sociales de
l’Éducation – Formation du 01 Avril 2021.
- Le Cahier des Clauses Administratives Générales applicable aux marchés des travaux exécutés pour
le compte de la Fondation du 01 Avril 2021.
- Le Dahir n° 1-15-05 du 19-02-2015, portant exécution de la loi 112-13 relative au nantissement des
marchés publics (B.O. n° 6344 du 19 mars 2015).
- La Circulaire du Ministère des Travaux Publics, de la Formation Professionnelle et de la Formation
des Cadres n° D.A.T./31/716 du 14 Février 1994 prescrivant les mesures de sécurité dans les
chantiers de Bâtiment et de Travaux Publics.
- Tous les textes réglementaires rendus applicables à la date de la signature du marché.
TEXTES SPECIAUX
- Le devis général d'Architecture (édition 1956) du Royaume du Maroc fixant les conditions
d'exécution des travaux concernant les bâtiments administratifs.
- Le règlement parasismique RPS 2000 ;
- Devis général pour les travaux d’assainissement (Edition 1961)
- Règles d’exécution des travaux d’étanchéité (Cahier noir) et norme marocaine au sujet des règles et
spécifications sur les matériaux et produit d’étanchéité.
- Règlements locaux concernent l'alimentation en eaux et en électricité des immeubles.
- L’ensemble des normes marocaines, ou à défaut les normes françaises, et les prescriptions
techniques provisoires ayant valeur de cahier de charge D.T.U.
- Le Dahir n° 170-157 du 26 Joumada I 1390 (30 / 07 / 70) relatif à la normalisation industrielle
notamment son article 3 définissant l’ensemble des normes marocaines homologuées se rapportant
aux travaux du bâtiment.
- La circulaire n° 1-61 SGG du 30/01/61 relative à l’utilisation des produits d’origine et de fabrication
marocaine.
- La circulaire n° 6001 bis du 07/08/58 relatives aux transports des matériaux et marchandises pour
l'exécution des travaux publics.
Toute clause insérée dans les documents auxquels se réfère le présent marché et contraire aux dispositions de
Règlement des marchés de la Fondation doit être considérée comme abrogée.
-7-
L’Entrepreneur ne pourra en aucun cas exciper de l'ignorance des textes et documents dont il est fait
référence dans le présent marché pour se soustraire aux obligations qui en découlent.
Si le présent marché déroge à une prescription du CCAGT applicable aux marchés de travaux passés pour le
compte de la Fondation du 01/04/2021 ou du D.G.A, l'entrepreneur se conformera aux prescriptions du
présent C P S.
ARTICLE 6 : VALIDITE DU MARCHE ET NOTIFICATION D’APPROBATION
- VALIDITE DU MARCHE
Le présent marché ne sera valable, définitif, qu'après son approbation par le Président de la Fondation
Mohammed VI de Promotion des Œuvres Sociales de l’Éducation- Formation.
- NOTIFICATION D’APPROBATION
En application de l’article 134 du Règlement des marchés de la Fondation Mohammed VI de Promotion des
Œuvres Sociales de l’Éducation – Formation, l'approbation des marchés doit être notifiée à l'attributaire dans
un délai maximum de soixante-quinze (75) jours à compter de la date fixée pour l'ouverture des plis. Dans le
cas où le délai de validité des offres est prorogé conformément au deuxième alinéa de l'article 33 du
Règlement des marchés de la Fondation Mohammed VI de Promotion des Œuvres Sociales de l’Éducation –
Formation, le délai d'approbation visé au premier alinéa ci-dessus est majoré d'autant de jours acceptés par
l'attributaire du marché.
Si la notification de l'approbation n'est pas intervenue dans ce délai, l'attributaire est libéré de son
engagement vis-à-vis du maître d'ouvrage. Dans ce cas, mainlevée lui est donnée, à sa demande, de son
cautionnement provisoire.
Toutefois, le maître d'ouvrage peut, avant l'expiration du délai visé à l'alinéa premier ci-dessus, proposer à
l'attributaire, par lettre recommandée, de maintenir son offre pour une période supplémentaire. L'attributaire
doit faire connaître sa réponse avant la date limite fixée par le maître d’ouvrage.
En cas de refus de l'attributaire, mainlevée lui est donnée de son cautionnement provisoire.
ARTICLE 7 : DOMICILE DE L'ENTREPRENEUR
L'entrepreneur est tenu d'élire, domicile au Maroc qu'il doit indiquer dans l'acte d'engagement ou le faire
connaître à la Fondation dans le délai de quinze 15 jours à partir de la notification, qui lui est faite, de
l'approbation de son marché.
Faute par lui d’avoir satisfait à cette obligation, toutes les notifications qui se rapportent à son marché sont
valables lorsqu'elles ont été faites au domicile élu ou au siège de l'entreprise dont l'adresse est indiquée dans
son acte d'engagement.
En cas de changement de domicile, l'entrepreneur est tenu d'en aviser le la Fondation, par lettre
recommandée avec accusé de réception, dans les quinze (15) jours suivant la date d'intervention de ce
changement.
ARTICLE 8 : NANTISSEMENT
Dans l’éventualité d’une affectation en nantissement, il sera fait application des dispositions du Dahir n° 1-
15-05 du 29 rabii II 1436 (19 Février 2015) portant promulgation de la loi n° 112.13 relative au nantissement
des marchés publics étant précisé que :
1. La liquidation des sommes dues par le maître d’ouvrage en exécution du marché sera opérée par les
soins du Monsieur le Président de la Fondation Mohammed VI de Promotion des Œuvres Sociales
de l’Éducation - Formation ou par toute personne mandatée par ce dernier à cet effet ;
-8-
2. Les paiements prévus au marché seront effectués par l’Agent Comptable accrédité auprès de la
Fondation Mohammed VI de Promotion des Œuvres Sociales de l’Éducation - Formation seul
qualifié pour recevoir les significations des créanciers du fournisseur.
3. Le maître d’ouvrage remet à l’entrepreneur sur sa demande et contre récépissé, une copie du marché
portant la mention « exemplaire unique » dûment signé et indiquant que ladite copie est délivrée en
exemplaire unique destiné à former titre pour le nantissement du marché.
ARTICLE 9 : SOUS – TRAITANCE

Conformément à l’article 140 du Règlement Particulier des marchés de la Fondation Mohammed VI de
Promotion des Œuvres Sociales de l’Education – Formation, la sous-traitance ne peut être accordée qu’à un
sous-traitant remplissant les conditions requises de l’attributaire du marché.
Elle est limitée à l’exécution de la partie sous – traitée de marché.
L'entrepreneur peut sous-traiter l'exécution de certaines parties de son marché sous réserve de l'autorisation
écrite par le Maître d'Ouvrage
Dans tous les cas. L’entrepreneur demeure personnellement responsable tant envers le Maître d'Ouvrage que
vis à vis des ouvriers et de tiers.
Le maître d'ouvrage ne se reconnaît aucun lien juridique avec les sous-traitants.
En aucun cas, la sous-traitance ne peut dépasser cinquante pour cent (50%) du montant du marché ni porter
sur le lot ou le corps d'état principal du marché.
ARTICLE 10 : DELAI D'EXECUTION
Le délai global de la réalisation de l'ensemble des travaux est fixé à vingt-sept (27) mois.
Le délai d'exécution des travaux prendra effet à compter du lendemain du jour de la notification de l'ordre de
service prescrivant de commencer les travaux
ARTICLE 11 : PENALITES EN CAS DE RETARD DANS L'EXECUTION DES TRAVAUX
A défaut par l'entrepreneur d'avoir terminé les travaux des ouvrages dans le délai prescrit ci-dessus, il lui
sera appliqué une pénalité d’un pour mille (1‰) par jour calendaire de retard du montant du marché initial
éventuellement majoré par les montants hors taxes correspondants aux travaux supplémentaires et à
l’augmentation dans la masse des travaux.
Le montant des pénalités est plafonné à huit pour cent (8%) du montant du marché initial éventuellement
majoré par les montants correspondants aux travaux supplémentaires et à l’augmentation dans la masse des
travaux.
Lorsque le plafond des pénalités est atteint, l’autorité compétente est en droit de résilier le marché dans les
conditions prévues par l’article 79 du CCAGT applicable aux marchés de la Fondation.
ARTICLE 12 : NATURE DES PRIX

Le présent marché est à prix unitaire.
Les sommes dues au titre du marché sont calculées par application des prix unitaires aux quantités
réellement exécutées conformément au marché.
ARTICLE 13 : PRIX DU MARCHE

Les prix établis par l'entrepreneur correspondent à des ouvrages en parfait état d'achèvement et de
fonctionnement, il comprend toutes sujétions nécessaires pour une parfaite réalisation des ouvrages.
Il est formellement stipulé que l'entrepreneur est réputé avoir parfaite connaissance de la nature, des
conditions et difficultés d'exécution du projet, avoir visité l'emplacement des travaux objet du marché, s'être
-9-
rendu sur place et s'être entouré de tous les renseignements nécessaires à la composition des prix et avoir
toutes les précisions désirables pour que l'ouvrage fini soit conforme à toutes les règles de l'art et aux
prescriptions du marché.
En supplément des moyens à mettre en œuvre pour réaliser les ouvrages (main d'œuvre, matériaux, matériel,
etc.…), sont compris dans les prix les charges suivantes :
- L’élaboration des études d’exécution liées au projet par un bureau d’études agréé et leur visa par un
bureau de contrôle agréé,
- Les frais des métrés établis par un métreur accepté par le Fondation,
- Les études supplémentaires, l’exécution des plans de détail et les métrés,
- L'organisation du chantier des travaux et les installations de chantier,
- L'implantation de l’ensemble des ouvrages (bâtiments, blocs, terrains, voirie et autres), par un IGT
agrée,
- Les contrôles des matériaux tels que définis par les normes, les règlements en vigueur et les
spécifications particulières du marché,
- La totalité de la main d'œuvre de direction, de surveillance, et d'exécution des ouvrages,
appointements, salaires, frais de voyage et de séjour, charges annexes, primes et indemnités de toute nature,
etc…
- Les moyens à mettre en œuvre et les dépenses à engager pour assurer le fonctionnement sur place.
- Les frais de branchement, de distribution et de consommation d'eau et d'électricité nécessaire à la
réalisation des travaux pendant toute la durée du chantier,
- Les frais d'amenée, de mise en œuvre, d'entretien, et de gardiennage du matériel nécessaire conforme
à celui indiqué dans l'offre de l'entrepreneur,
- La fourniture et l'installation, le chauffage et l'éclairage de tous les baraquements à usage, l’atelier,
magasins, bureaux, etc., aux emplacements qui seront désignés par la Maîtrise d’œuvre et le maître de
l’ouvrage,
- Les ouvrages permettant d'accéder aux différents points de travail et aux différentes installations de
l'entreprise, y compris l'entretien en parfait état de viabilité des dits ouvrages et éventuellement des voies
publiques ou privées empruntées par les engins de l’entrepreneur durant les travaux.
- Les frais de timbres et d’enregistrement.
- Les frais de reproduction en 10 exemplaires des pièces du marché.
- L'enlèvement de toutes les installations de l'entrepreneur en fin de chantier, fondations comprises, et
de tous les dépôts de matériaux, terres, gravats, etc… y compris l'enlèvement des terres, déchets et autres
matières provenant de l'exécution des travaux, la remise en état des lieux et le nettoyage de tous les ouvrages
avant réception ainsi que la voirie mise à sa disposition et la voirie d’accès.
ARTICLE 14 : EXONERATION DE TAXES

La Fondation étant exonérée de la taxe sur la valeur ajoutée conformément aux dispositions de l’article 92 –
I (14°) du Code Général des impôts, les paiements s’effectueront en hors taxe, une attestation d’exonération
de la TVA sera délivrée par les autorités compétentes à cette fin et ce suite à la présentation, par le titulaire
du présent marché, d’une facture proforma arrêtée en toutes taxes comprises faisant apparaitre le montant en
hors taxes, le montant de la TVA, en précisant l’identifiant fiscale et l’identifiant commun de l’entreprise du
titulaire.
Le décompte sera établi en fourni au Maître d’ouvrage en hors taxes, en mentionnant la référence de
l’attestation d’exonération y afférente.
ARTICLE 15 : REVISION DES PRIX

En application de l’article 54 du CCAGT applicable aux marchés de travaux passés pour le compte de la
Fondation et de l’article 12 paragraphe 2 du Règlement des marchés de la Fondation Mohammed VI de
- 10 -
Promotion des Œuvres Sociales de L’Education- Formation, au cas où postérieurement des variations sont
constatées dans les cours de la main d’œuvre, des matériaux, des fournitures et des prestations, les articles du
bordereau des prix seront révisés par application de la formule suivante :
P =P0 [0.15+0.85 (BAT6/ BAT60)]
Définition des index :

P = Prix révisé de la prestation considérée.
P0 = Prix initial de cette même prestation.
BAT 6 = index global relatif aux travaux tous corps d’état à la date de la révision.
BAT 60 = index global relatif aux travaux tous corps d’état à l’époque de base.
L’époque de base correspond au mois de la date limite de remise des offres.
Les révisions sont provisoirement appliquées à chaque situation à l’aide des derniers index connus et
recalculées définitivement dès publication des index correspondants.
ARTICLE 16 : CAUTIONNEMENT
- Cautionnement provisoire
En application de l'article 15 du C.C.A.G –T applicable aux marchés de travaux passés pour le compte de la
Fondation. Le cautionnement provisoire du présent marché est fixé à Un million cent mille Dirhams
(1 100 000,00 dhs).
Le cautionnement provisoire reste acquis à la Fondation notamment dans les cas cités à l’article 40 du
règlement particulier des marchés de la Fondation et l’article 18 du CCAG-T de la Fondation.
- Cautionnement définitive
Le cautionnement définitif est fixé à Trois pour cent (3 %) du montant du marché TTC.
Ce cautionnement devra être constitué dans les conditions fixées par l’article 15 du CCAGT applicable aux
marchés de travaux passés pour le compte de la Fondation.
Le cautionnement définitif sera restitué ou la main levée des cautions correspondantes sera délivrée par le
Maître d’Ouvrage dès la signature du procès-verbal de la réception définitive du marché.
ARTICLE 17 : ASSURANCES ET RESPONSABILITE

1- Avant tout commencement des travaux, l'entrepreneur doit adresser à la Fondation, une ou plusieurs
attestations, délivrées par un ou plusieurs établissements agréés à cet effet, justifiant la souscription d'une ou
de plusieurs polices d'assurances et précisant leurs dates de validité pour couvrir les risques inhérents à
l'exécution du marché à savoir ceux se rapportant :
a) aux véhicules automobiles et engins utilisés sur le chantier qui doivent être assurés conformément à la
législation et à la réglementation en vigueur ;
b) aux accidents de travail pouvant survenir au personnel de l'entrepreneur qui doit être couvert par une
assurance conformément à la législation et à la réglementation en vigueur.
La Fondation ne peut être tenu pour responsable des dommages ou indemnités légales à payer en cas
d'accidents survenus aux ouvriers ou employés de l'entrepreneur ou de ses sous-traitants.
- 11 -
A ce titre, les dommages intérêts ou indemnités contre toute réclamation, plainte, poursuite, frais, charge et
dépense de toute nature, relatifs à ces accidents sont à la charge de l'entrepreneur.
L'entrepreneur est tenu d'informer par écrit la Fondation de tout accident survenu sur son chantier et le
consigner sur le cahier de chantier.
c) à la responsabilité civile incombant :
- à l'entrepreneur, en raison des dommages causés aux tiers par les ouvrages objet du marché, jusqu'à la
réception définitive notamment, par les matériaux, le matériel, les installations, le personnel de
l'entrepreneur, quand il est démontré que ces dommages résultent d'un fait de l'entrepreneur, de ses agents ou
d'un défaut de ses installations ou de ses matériels ;
- à l'entrepreneur, en raison des dommages causés sur le chantier et ses dépendances aux agents de la
Fondation ou de ses représentants ainsi qu'aux tiers autorisés par la Fondation à accéder aux chantiers,
jusqu'à la réception provisoire des travaux ;
- à la Fondation, en raison des dommages causés au tiers sur le chantier et ses dépendances notamment par
ses ouvrages, son matériel, ses marchandises, ses installations, ses agents. Le contrat d'assurance
correspondant à cette responsabilité doit contenir une clause de renonciation de recours contre la Fondation ;
- à la Fondation, en raison des dommages causés au personnel de l'entrepreneur et provenant, soit du fait de
ses agents, soit du matériel ou des tiers dont il serait responsable, et qui entraîneraient un recours de la
victime ou de l'assurance « Accidents du travail » ;
d) dommages à l'ouvrage ; ils doivent être garantis par l'entrepreneur, pendant la durée des travaux et jusqu'à
la réception provisoire, les ouvrages provisoires objet du marché, les ouvrages et installations fixes ou
mobiles du chantier, les matériels, matériaux et approvisionnements divers contre les risques d'incendie, vol,
détérioration pour quelque cause que ce soit, sauf cataclysmes naturels.
2-Lorsque l'ordre de service notifiant l'approbation du marché à l'entrepreneur prescrit également le

commencement des travaux, le démarrage ne doit avoir lieu que si l'entrepreneur a produit les attestations
d'assurances prévues au paragraphe 1 du présent article.
3- L'entrepreneur est tenu de renouveler les assurances prévues au paragraphe 1 du présent article de
manière à ce que la période d'exécution des travaux soit constamment couverte par les assurances prévues
par le marché.
L'entrepreneur est tenu de présenter à la Fondation, la justification du renouvellement des assurances

prévues ci- dessus.
Les copies des attestations de souscription des polices d'assurances doivent être conservées par la Fondation.
4- Si l'entrepreneur n'a pas respecté les stipulations des paragraphes 1, 2 et 3 du présent article, il est fait
application des mesures coercitives prévues par l'article 79 ci-après.
5- Sous peine de l'application des mesures coercitives prévues à l'article 79 ci-après aucune modification
concernant les polices d'assurance ne peut être introduite sans l'accord préalable écrit de la Fondation.
- 12 -
Aucune résiliation des polices d'assurances ne peut être effectuée sans la souscription préalable d'une police
d'assurance de portée équivalente acceptée par la Fondation.
6- Les stipulations des alinéas a) et b) du paragraphe 1 du présent article s'appliquent également aux sous-
traitants de l'entrepreneur.
ARTICLE 18 : RESPONSABILITE DECENNALE
Cette assurance s’applique aux structures en béton armé, charpente métallique et à l’étanchéité.
En application et en conformité avec l’article 25 du C.C.A.G.T., l’Entrepreneur sera tenu de produire les
certificats d’assurance délivrés par les compagnies d’assurance autorisées à pratiquer au MAROC.
1. L’Entrepreneur est tenu de présenter, à ses frais et au plus tard à la réception définitive du marché la
police d’assurance couvrant les risques liés à la responsabilité décennale de l’Entrepreneur par rapport
aux travaux d’étanchéité et gros œuvre telle que celle-ci est définie à l’article 769 du dahir du 9 ramadan
1331 (12 août 1913) formant code des obligations et contrats.
A cet effet et avant le commencement des travaux, l’entrepreneur est tenu de présenter à la Fondation
l’engagement auprès d’une compagnie d’assurance et de réassurance de lui délivrer ladite assurance.
La Fondation ne doit exiger cette garantie que pour les ouvrages neufs pour lesquels ladite assurance peut
être délivrée.
La période de validité de cette assurance court depuis la date de la réception jusqu’à la fin de la dixième
année qui suit cette réception.
Le prononcé de la réception définitive du marché est conditionné par l’accord du Maître d’Ouvrage sur les
termes et l'étendue de cette police d’assurance.
Cette garantie sera couverte par une compagnie d’assurance agréée au Maroc.
ARTICLE 19 : MODALITE DE PAIEMENT ET DE REGLEMENT
Le décompte est établi en appliquant aux quantités d'ouvrages réellement exécutées et régulièrement
constatées, les prix unitaires du bordereau des prix-détail estimatif, en tenant compte, s'il y a lieu, du
montant résultant de la révision des prix.
Les sommes dues à l’entrepreneur seront payées par virement au compte postale ou bancaire de
l’entrepreneur mentionné dans son acte d’engagement sur présentation de décomptes établis au fur et à
mesure de l’avancement des travaux dûment signés, arrêtés et certifiés par l’ensemble des intervenants et le
maître d’ouvrage.
ARTICLE 20 : RETENUE DE GARANTIE
Le paiement des acomptes s'effectue au même rythme que celui fixé pour l'établissement des décomptes
provisoires sauf retenue d'un dixième (1/10) pour garantie.
La retenue de garantie cesse de croître lorsqu'elle atteint sept pour cent (7 %) du montant initial du marché
augmenté, le cas échéant, du montant des avenants.
- 13 -
La retenue de garantie peut, si l'entrepreneur le demande, être remplacée par une caution bancaire dans les
conditions prévues par la réglementation en vigueur.
ARTICLE 21 : RESILIATION ET AJOURNEMENT DU MARCHE
- Résiliation
Lorsque le marché est résilié, la résiliation est acquise dans les conditions prévues dans le CCAGT
applicable aux marchés de travaux passés pour le compte de la Fondation.
- Ajournement du marché
L’ajournement ou cessation des travaux est fait selon les conditions prévues dans l’article 48 du CCAGT
ARTICLE 22 : RECEPTION PROVISOIRE
Conformément à l’article 73 du C.C.A.G.T applicable aux marchés de travaux passés pour le compte de la
Fondation, l’entrepreneur est tenu d’aviser le Maître d’Ouvrage par écrit de la date d’achèvement des
travaux.
Il est procédé alors aux opérations préalables à la réception provisoire des ouvrages, par la ou les personnes
désignées par la Fondation, en présence de l’entrepreneur puis à la prononciation de la réception provisoire,
si aucune observation ou réserve n’a été émise, le cas échéant, l’entrepreneur doit remédier, à ses frais aux
imperfections et malfaçons correspondantes constatées par la maîtrise d’œuvre et le Maître d’Ouvrage dans
un délai fixé par ce dernier par ordre de service.
En cas d’absence de l’entrepreneur à ces opérations, il en est fait mention au procès-verbal qui doit être
dressé sur place et signé par le Maître d’Ouvrage.
ARTICLE 23 : DELAI DE GARANTIE
Le délai de garantie de tous les travaux est fixé à douze mois (12 mois) à partir de la date de réception
provisoire.
Pendant le délai de garantie, l'entrepreneur demeure responsable de ses ouvrages et est tenu de les entretenir
à ses frais. Il reste de même responsable des actions ou indemnités formulées par les tiers pour dommages
résultant de l'exécution des travaux.
La garantie relative aux travaux réalisés par l'entrepreneur est celle fixée par les normes en vigueur.
L’entrepreneur est tenu de respecter les dispositions prévues par l’article 75 du CCAGT applicable aux
Si à la fin dudit délai de garantie et sous réserve de l'application de l'alinéa 2 du paragraphe 2 de l’article 75
du CCAG-T de la Fondation, l'entrepreneur n'a pas remédié aux imperfections ou malfaçons, il est fait
application des mesures prévues par l'article 79 du CCAG-T de la Fondation.
ARTICLE 24 : RECEPTION DEFINITIVE
La réception définitive sera prononcée conformément aux dispositions de l’article 76 du C.C.A.G-T

- 14 -
La réception définitive des travaux donne lieu à l'élaboration d'un procès-verbal signé par la ou les personnes
désignées par la Fondation, par l'entrepreneur et le cas échéant par le maître d'œuvre. Une copie dudit
procès-verbal est remise à l'entrepreneur.
Après la réception définitive, l’entrepreneur restera soumis à la responsabilité de droit commun définie par
les lois en vigueur.
ARTICLE 25 : REGLEMENT JUDICIAIRE ET DE LITIGES
En application de l’article 83 du CCAGT applicables aux marchés des travaux de la Fondation, tout litige
entre le maître d’ouvrage et l’entrepreneur est soumis aux tribunaux administratifs de Rabat, et l’application
des articles 82 et 83 du CCAGT applicables aux marchés des travaux de la Fondation, relatif aux
contestations.
ARTICLE 26 : CAS DE FORCE MAJEURE

En cas de survenance d'un événement de force majeure, l'entrepreneur a droit à une augmentation
raisonnable des délais d'exécution qui doit faire l'objet d'un avenant.
Aucune indemnité ne peut être accordée à l'entrepreneur pour perte totale ou partielle de son matériel, les
frais d'assurance de ce matériel étant réputés compris dans les prix du marché.
L'entrepreneur qui invoque le cas de force majeure devra aussitôt après l'apparition d'un tel cas, et dans un
délai maximum de sept (7) jours, adresser à la Fondation une notification par lettre recommandée établissant
les éléments constitutifs de la force majeure et ses conséquences probables sur la réalisation du marché.
Dans tous les cas, l'entrepreneur doit prendre toutes dispositions utiles pour assurer, dans les plus brefs
délais, la reprise normale de l'exécution des obligations affectées par le cas de force majeure.
ARTICLE 27 : LUTTE CONTRE LA FRAUDE, LA CORRUPTION ET LE CONFLIT D’INTERET
L’entrepreneur ne doit pas recourir par lui-même ou par personne interposée à des pratiques de fraude ou de
corruption des personnes qui interviennent, à quelque titre que ce soit, dans les différentes procédures de
passation, de gestion et d’exécution du marché.
L’entrepreneur ne doit pas faire, par lui-même ou par personne interposée, des promesses, des dons ou des
présents en vue d'influer sur les différentes procédures de conclusion d'un marché et lors des étapes de son
exécution.
Les dispositions du présent article s’appliquent à l’ensemble des intervenants dans l’exécution du présent
marché.
ARTICLE 28 : DROIT D’ENREGISTREMENT

L’entrepreneur acquitte les droits auxquels peut donner lieu l'enregistrement du marché tel que ses droits
résultent des lois et règlements en vigueur.
ARTICLE 29 : RETENUE A LA SOURCE APPLICABLE AUX TITULAIRES ETRANGERS NON
RESIDENTS AU MAROC
Une retenue à la source au titre de l’impôt sur les sociétés sera appliquée aux titulaires étrangers non-
résidents au Maroc suivant les dispositions du Code Général des Impôts au Maroc.
- 15 -
CHAPITRE II : CAHIER DES CLAUSES ADMINISTRATIVES PARTICULIERES
ARTICLE 30 : DOCUMENTS A FOURNIR PAR L’ENTREPRENEUR
Dans les délais indiqués dans les différents articles du présent marché, l'entrepreneur devra fournir, les
documents suivants :
- Cautionnement définitif en respectant le délai réglementaire ;
- Mémoire technique détaillé pour l’ensemble des travaux du présent lot ;
- Plan d’installation et organisation du chantier ;
- Plan d’hygiène et de sécurité ;
- Echantillons, catalogues documentations et avis techniques suivant liste établi par le Maître
d’ouvrage et la Maîtrise d’œuvre ;
- Plans de recollement ;
- Attestations d'assurance ;
- Plan Assurance Qualité (PAQ) ;
- Convention contractée par l'entreprise avec un laboratoire agrée avec planning des essais pour le
contrôle externe du PAQ.
ARTICLE 31 : CONNAISSANCE DU DOSSIER ET DES LIEUX

Une série complète des plans dressés par la Maîtrise d'œuvre ayant été remise en même temps que le présent
dossier des pièces contractuelles à l'entreprise, celle-ci déclare :
- Avoir apprécié toutes difficultés résultant du terrain, de l'emplacement des constructions, des accès,
des alimentations en eau et en électricité et toutes difficultés qui pourraient se présenter en cours des
travaux pour lesquels aucune réclamation ne sera prise en considération.
- Avoir pris pleine connaissance de l'ensemble des travaux.
- Avoir fait préciser tous les points susceptibles de contestation.
- Avoir fait tous calculs et tous détails.
- N'avoir rien laissé au hasard pour déterminer le prix de chaque nature d'ouvrage présenté par elle et
de nature à donner lieu à discussion.
- Par ailleurs, l’entrepreneur est réputé́ avoir examiné́ l’emplacement du site et les conditions d’accès,
les lieux, les installations existantes et projetées. Le prestataire est réputé́ avoir étudié́ toutes les
conditions du marché́ et avoir lui-même contrôlé en détail que les travaux peuvent être exécutés
conformément à ces conditions.
La Fondation se réserve le droit d'apporter les modifications qu'elle juge utile pour la réalisation, des
travaux. Ces modifications seront traitées au même titre que le reste des travaux sur la base du bordereau des
prix sans que cela donne lieu à une quelconque plus-value.
ARTICLE 32 : CONTROLE DES BATIMENTS

Nonobstant le contrôle et la surveillance normale des travaux par la Maîtrise d’œuvre, l'entrepreneur devra
laisser libre accès de ses chantiers aux représentants du Maître d’Ouvrage, leur présenter s'ils le demandent
toutes pièces du marché et leur fournir tous renseignements et explications utiles pour faciliter leur mission.
ARTICLE 33 : DOCUMENTS
L'entrepreneur est tenu de vérifier les côtes et la concordance entre les plans BET et les plans d’architecture
ainsi que les documents remis (ou éventuellement l’état des lieux) et de signaler en temps voulu toutes
erreurs qui auraient pu se glisser dans les plans ou pièces écrites qui lui seraient notifiés.
- 16 -
Aucune côte ne sera prise à l'échelle sur les plans pour l'exécution des travaux. L'entrepreneur devra
s'assurer sur place avant toute mise en œuvre, de la possibilité de suivre les côtes et indications des plans et
dessins de détails. Dans le cas de doute, il se référera immédiatement à la maitrise d’œuvre et au Maître
d’Ouvrage.
ARTICLE 34 : LIAISON AVEC LE MAÎTRE D’OUVRAGE

Toutes les fois qu'il est requis, l'entrepreneur doit se rendre sur convocation du Maître d’Ouvrage dans ses
bureaux ou sur le chantier et en particulier pour les réunions de chantier.
Au cas où il ne pourrait pas assister personnellement aux réunions prévues, il doit auparavant adresser au
Maître d’Ouvrage la liste des personnes qui pourraient agir en son nom et pour son compte avec leurs
fonctions et références qui assisteront à sa place à ces réunions.
Dans tous les cas, la présence aux réunions d'un responsable habilité à prendre des décisions et les faire
appliquer par son entreprise est indispensable, de manière qu'aucune opération ne puisse être retardée ou
arrêtée par manque de pouvoir de décision.
L'entrepreneur est tenu de fournir au Maître d’Ouvrage et à sa demande tous les renseignements intéressant
l'exécution et l'avancement des travaux.
ARTICLE 35 : OBLIGATIONS DIVERSES DE L’ENTREPRENEUR

L’entrepreneur se conformera strictement aux plans, dessins de détail et cahier des charges techniques qui lui
seront communiqués revêtus de la mention « BON POUR EXECUTION ».
L'entrepreneur sera tenu de provoquer lui-même les instructions écrites et figurées qui pourrait lui manquer,
dans ces conditions il ne pourra jamais, se prévaloir du manque de renseignements pour justifier une
exécution contraire à la volonté du Maître d'Ouvrage et de la maitrise d’œuvre.
Le délai fixé pour le dégagement le nettoiement et la remise en état des emplacements mis à la disposition de
l’entrepreneur, est de 15 (quinze) jours de calendrier à compter de la date de la réception provisoire.
Il est précisé que parmi les dépenses incluses dans les prix, les participations aux frais de branchements de
chantier aux réseaux d'eau et d'électricité et les consommations correspondantes pendant toute la durée du
chantier.
ARTICLE 36 : RESPONSABILITE DE L'ENTREPRENEUR-APPROVISIONNEMENT

L'entrepreneur, de par sa signature, reconnaît qu'il est seul responsable de tous accidents ou dommages,
matériels ou corporels, du fait direct ou indirect des travaux ou fournitures objet du présent marché ou
causés par son personnel ou son matériel.
Cette responsabilité s'étend aussi bien pendant l'exécution des travaux qu'après leur achèvement, pendant la
période de responsabilité légale et à la complète décharge du maître d’ouvrage.
En conséquence, il est en particulier responsable :
Du respect de toutes obligations résultant des lois et décrets en vigueur, des règlements de police, de voirie,
d'hygiène, de sécurité etc.… dans l'organisation des travaux, de même que des obligations relatives à la
législation de la Sécurité Sociale.
De tous accidents qui pourraient survenir à lui-même, à son personnel, aux agents du maître d’ouvrage et des
agents de contrôle ou à tous tiers présents sur les lieux des travaux.
- 17 -
Des études et des travaux faits par lui, il supporterait les dépenses supplémentaires auxquelles la correction
de ses erreurs ou de ses omissions pourrait donner lieu, y compris les réfections ou transformations qui
seraient imposées à la suite d'une inspection par un organisme agréé, pour mise en conformité des
installations avec les règlements en vigueur.
De toute action intentée contre le maître d’ouvrage, y compris les revendications des titulaires de brevets,
licences, marques de fabrique ou autres, relatives aux travaux faisant l'objet du marché.
Des frais de réparation de tous dommages résultant des avaries qu'auraient subies au cours de l'exécution des
travaux objet du présent marché ou à la suite de ceux-ci, les ouvrages et installations publics ou privés,
apparents ou souterrains, que ces ouvrages et installations soient ou non indiqués sur les plans établis par la
Maîtrise d'œuvre.
APPROVISIONNEMENT :
En application de l’article 64 du CCAGT applicable aux marchés de travaux passés pour le compte de la
Fondation, des acomptes sur approvisionnements sont prévus.
Les règlements seront effectués dans la limite de 80 % (quatre-vingt pour cent) de leur valeur suivant le
bordereau des prix des approvisionnements, prévu dans le marché. Les acomptes sur approvisionnements ne
seront pas susceptibles de révision.
Ces règlements n’enlèvent à l’entrepreneur aucune responsabilité quant au gardiennage des matériaux ou
matériels, mis en œuvre. Les vols, dégâts ou destructions occasionnés en cours des travaux resteront à sa
charge et les remplacements devront être assurés jusqu’à la réception des ouvrages.
Les approvisionnements en matériaux et matières premières destinés à entrer dans la composition des
travaux ou des fournitures divers objets du marché sont portés sur le décompte provisoire mensuel
correspondant à la période où ils ont été effectués sous réserve :
Qu’ils aient été acquis par l’entrepreneur en toute propriété et effectivement payés par lui ;
Qu’ils soient lotis sur le chantier d’une telle manière que leur destination ne fasse aucun doute et qu’ils
puissent être facilement contrôlés ;
Qu’ils restent plafonnés dans les limites des 20% du montant du marché (en cas de dépassement du plafond
de 20% et jusqu’à la limite de 40% du montant du marché, l’entrepreneur doit produire une caution bancaire
pour couvrir le dépassement avant tout règlement).
En cas de stockage sur chantier, ces acomptes pour approvisionnement doivent être accompagnés d’un
certificat de propriété au nom de la Fondation dûment légalisée et en prenant en considération pour tout
approvisionnement, la limite de la capacité de stockage du site. De même, ils doivent être accompagnés de
copies des factures. Tous les approvisionnements doivent faire l’objet d’un procès-verbal signé par
l’ensemble des intervenants indiquant clairement les quantités réellement approvisionnées. Le maître
d’ouvrage se réserve le droit de modifier les prix figurant dans le bordereau des approvisionnements s’il juge
qu’ils dépassent ceux figurant dans le BPDE ou qu’ils ne prennent pas en considération les aspects liés à la
main d’ouvre ou autres.
NB : L'approvisionnement sera fait en fonction de la capacité de stockage du site, de la chronologie du

déroulement des travaux, du planning d’exécution des travaux et ce en parfaite coordination, concertation et
validation de la maîtrise d’œuvre et du maître d’ouvrage
ARTICLE 37 : MEMOIRE TECHNIQUE D’EXECUTION DES TRAVAUX

Dans un délai de sept jours (7 jours) à partir de la notification de l’ordre de service de commencer les
travaux, l’entrepreneur remettra au Maître d’Ouvrage un mémoire technique détaillé en trois exemplaires
décrivant le mode de réalisation des ouvrages, les moyens humains et matériels utilisés, et le planning
détaillé de la réalisation des travaux.
- 18 -
Ce planning sera définitif une fois approuvé par le Maître d’Ouvrage et de la maîtrise d’œuvre qui
disposeront d’un délai de sept jours pour demander des modifications. L’approbation de ces plannings par le
Maître d’Ouvrage et de la maîtrise d’œuvre ne diminuera toutefois en rien la responsabilité de l’entrepreneur
relativement aux délais contractuels.
Avant le démarrage de certaines phases de travaux, le Maître d’Ouvrage pourra demander des notes
d’information particulières complétant ce mémoire technique. L’entrepreneur devra y répondre dans les
délais requis.
Au cas où la cadence d'exécution des travaux deviendrait inférieure à celle prévue audit dossier, la Fondation
fera application des mesures prévues à l’article 65 du C.C.A.G –T applicable aux marchés de travaux passés
pour le compte de la Fondation même pour les délais partiels portés au planning.
Le planning sera obligatoirement affiché au bureau ou local désigné à cet effet et constamment tenu à jour
sous la surveillance du Maître d’Ouvrage et de la maîtrise d’œuvre. L'entrepreneur est tenu de vérifier cette
mise à jour.
Le Maître d’Ouvrage se réserve toutefois le droit, en conformité avec les dispositions du CCAGT applicable
aux marchés de travaux passés pour le compte de la Fondation, de faire exécuter les travaux par tranches
successives qui seront définies par ordre de service.
En cours d’exécution, il sera procédé périodiquement, chaque mois, à un examen commun avec le Maître
d’Ouvrage et de la maîtrise d’œuvre de la situation des travaux et des prévisions de l’entrepreneur qui, à
cette occasion, remettra au Maître d’Ouvrage et de la maîtrise d’œuvre un programme de travaux.
Le mémoire technique doit faire apparaître la composition de l’équipe à mettre sur le projet indiqué dans
l’offre, devenue contractuelle et ne peut être modifiée sans l’accord du maître d’ouvrage et de la maîtrise
d’œuvre et tout changement des membres de l’équipe lors de la phase exécution des travaux doit faire l’objet
d’une présentation de CV et de validation du maître d’ouvrage et de la maîtrise d’œuvre et ce selon les
mêmes conditions du DAO.
A rappeler que l’équipe relevant de l’entreprise est composée d’un responsable chargé des travaux
ARTICLE 38 : NETTOYAGE DU SITE

L’Entrepreneur doit nettoyer régulièrement les parties d’ouvrage dans lesquelles son intervention a eu lieu
ainsi que les débris divers qui proviennent de son activité.
Le Maître d’Ouvrage pourra à tout moment exiger ce nettoyage lorsqu’il n’aura pas été exécuté
spontanément. Les locaux doivent être laissés parfaitement nets.
Les débris seront déposés aux voisinages des bâtiments, à un ou plusieurs endroits désignés par le Maître
d’Ouvrage.
Ils seront ensuite enlevés par l’entrepreneur, qui aura à sa charge et frais les transporteurs décharges
publiques.
En tout état de cause, le nettoyage devrait être fait chaque fois que c’est nécessaire, ainsi que dans un délai
de quinze jours après la fin des travaux, les frais étant dans tous les cas à la charge de L’Entreprise.
ARTICLE 39 : ORGANISATION DES TRAVAUX

L'entrepreneur devra déposer tous les échantillons des produits retenus dans un local défini par le maître
d’Ouvrage à cet effet qui servira jusqu'à la fin des travaux de bureau de réunion. L'entrepreneur y déposera
également un cahier TRIFOLD destiné aux diverses inscriptions intéressant les travaux.
- 19 -
ARTICLE 40 : MODE D’EVALUATION DES TRAVAUX – ATTACHEMENTS

Les travaux objet du présent marché seront évalués aux métrés pour l’ensemble des prix.
Les attachements seront pris contradictoirement en présence de l’entrepreneur, de la maîtrise d’œuvre et des
représentants de la Fondation.
Ces attachements seront pris au fur et à mesure de l’avancement des travaux, pour déterminer tous les faits
matériels utiles au règlement et qui ne pourraient être constatés ultérieurement.
L’entrepreneur devra avertir la Fondation au moins sept (7) jours avant la date de prise d’attachement qu’il
propose.
Les situations, dûment validées par la maîtrise d’œuvre seront présentées à la Fondation pour approbation
avant paiement.
Tous les attachements (sous forme de PV ou de plans) seront établis et signés en cinq exemplaires minimum
chacun des signataires conservera une copie dûment signée.
Au cas où l’entrepreneur n’assiste pas aux prises d’attachement ou ne les signe pas, ils lui seront transmis
sous pli recommandé par la Fondation et lui sera accordé un délai d’acceptation. Passé ce délai, les
attachements sont censés être acceptés par lui comme s’ils étaient signés sans aucune réserve.
Le paragraphe ci-dessus s’applique aussi au cas où des rectifications seront apportées par la Fondation sur
les situations et métrés présentés par l’entreprise.
ARTICLE 41 : CONTROLE TECHNIQUE DES TRAVAUX

Le contrôle technique des travaux sera assuré par le maître de l’ouvrage, l’Architecte, le Bureau d'Etudes
Techniques et le bureau de contrôle.
L'entrepreneur sera soumis au contrôle technique pour l'ensemble des travaux de son marché.
Pendant toute la durée des travaux, les agents chargés de contrôle auront libre accès au site, et pourront
prélever aussi souvent que nécessaire pour examen, les échantillons de matériaux et de matériel à mettre en
œuvre.
L'entrepreneur sera tenu de fournir à ses frais, la main-d'œuvre, les échafaudages, les charges, etc…
nécessaires aux essais, prévus soit par le C.P.S soit par le devis général d'architecture.
ARTICLE 42 : TRAVAUX SUPPLEMENTAIRES ET OUVRAGES NON PREVUS

Au cas où le maître d’ouvrage juge nécessaire, sans changer l’objet du marché, d’exécution des ouvrages ou
travaux ne figurant pas au bordereau des prix détail estimatif, l’entrepreneur se conformera aux ordres de
service qu’il reçoit à ce sujet conformément aux dispositions de l’article 55 du CCAGT applicable aux
- 20 -
Travaux sans autorisation
Si l’Entrepreneur apporte sans autorisation des modifications aux travaux, tels qu’ils sont définis par le
Marché, le Maître d’Ouvrage pourra à son gré sur proposition de la Maîtrise d’œuvres :
Soit exiger les démolitions, corrections, reprises nécessaires, à l’exécution exacte du Marché, sans préjudice
d’une part des réfections qu’il pourrait exiger sur le montant du marché, si ces démolitions, corrections,
reprises, entraînent une diminution de la qualité finale des ouvrages, et d’autre part, de tout autre incidence.
Soit accepter les modifications opérées et dans ce cas le Maître de l’ouvrage ne doit aucun paiement
supplémentaire si les ouvrages modifiés ont entraîné pour l’Entrepreneur des dépenses supérieures à celles
afférentes aux ouvrages initialement prévus.
Il est par contre en droit de diminuer les prix du Marché du montant des économies si le coût des ouvrages
modifiés est moins élevé que celui des ouvrages initialement prévus.
ARTICLE 43 : MALFAÇONS
Si des malfaçons viennent à être décelées, les ouvrages seront refaits à la charge de l’Entrepreneur. Si ces
réfections entraînent des dépenses pour d’autres entreprises, elles seront également à la charge de
l’Entrepreneur.
ARTICLE 44 : PRESENCE DE L’ENTREPRENEUR

- En application de l’article 21 du CCAGT applicables aux marchés des travaux de la Fondation,
l'entrepreneur sera tenu d'assister personnellement aux visites de chantier fixées par le maître
d’ouvrage.
- REPRESENTATION
1- Pendant la durée des travaux, l’entrepreneur doit être présent aux réunions de chantier convenues avec la
Maîtrise d’œuvre et le Maître d’ouvrage ou celles demandées par ce dernier sur le lieu d’exécution des
travaux ou se faire représenter par un cadre technique, dûment agrée par le Maître d’Ouvrage, muni des
pouvoirs nécessaires, de manière qu’aucune opération ne puisse être retardée ou suspendue en raison de son
absence.
L’entrepreneur devra désigner dans un délai de sept jours (7 jours) à partir de la notification de l’ordre de
service de commencer les travaux, le responsable du chantier.
La demande écrite présentée par l’entrepreneur en vue de l’agrément d’un nouveau représentant doit être
accompagnée de toutes références utiles concernant cet agent et faire connaître exactement l’étendue des
pouvoirs qui lui sont accordés par l’entrepreneur au point de vue de la conduite des travaux que du
règlement des comptes.
Quel que soit le motif de remplacement du personnel, l’agrément des nouveaux cadres proposés s’effectuera
sur la base des curriculums vitae, lesquels devront faire valoir une expérience et une compétence au moins
similaires à celles des profils initiaux.
2- L’entrepreneur ou son représentant est tenu de répondre aux convocations qui lui sont adressées pour se
rendre soit dans les bureaux du Maître d’Ouvrage soit sur les lieux des travaux, toutes les fois qu’il en est
requis.
Des procès-verbaux écrits doivent être produits à l’issue de réunions ou de visites de chantier effectuées en
présence de l’entrepreneur.
- 21 -
- EQUIPE PROJET
La désignation de l’équipe du projet devra être faite au plus tard 7 jours calendaires à compter du lendemain
du jour de la notification de l’ordre de service de commencement des travaux à l’Entrepreneur. L’équipe
projet sera celle validée lors de l’appel d’offres et tout changement de cette équipe doit faire l’objet de
validation du maître d’ouvrage et de la maîtrise d’œuvre selon les mêmes critères. Cette équipe est
composée du :
Directeur technique : (ingénieur en génie civil) qui doit assurer la direction de réalisation des travaux TCE
et doit être présent à l’ensemble des réunions liées aux études d’exécution des différents lots, de
coordination, de planification et de suivi des travaux.
Responsable chargé des lots techniques

Ingénieur en fluide ou électricité ou Cadre technique hautement qualifié ayant assuré la direction de
réalisation des travaux de chantiers similaires et appartenant à l'entreprise chargée des travaux.
ARTICLE 45 : MESURE DE L'AVANCEMENT DES TRAVAUX

A chaque réunion des travaux l'entreprise sera tenue de produire et d'afficher un tableau d’avancement
hebdomadaire des travaux indiquant les quantités de travaux réalisés.
Ce tableau d’avancement des travaux devra être communiqué la veille de la réunion au Bureau d'Etudes
Techniques et au maître d’ouvrage.
ARTICLE 46 : PERIODE DE GARANTIE

La période de garantie de tous les travaux et fixée à douze mois (12 mois) à partir de la date de réception
provisoire.
Pendant la durée du délai de garantie, l’Entrepreneur demeure responsable de ses ouvrages et il est tenu de
les entretenir à ses frais notamment les imperfections ou malfaçons relevées à l’exception de celles
résultantes de l’usure normal, d’un abus d’usage ou de dommages causés par des tiers. Il reste de même
responsable des actions ou indemnités formulées par les tiers pour dommages résultant de l’exécution des
travaux.
La garantie relative au matériel fourni par l'entrepreneur est celle fixée par les normes en vigueur.
Si, au moment de la réception définitive, il est reconnu que certains ouvrages ne sont pas en bon état, le
Maître d’Ouvrage peut prolonger le délai de garantie jusqu'à ce que les travaux nécessaires aient été
exécutés par l'entrepreneur, ou faire exécuter les travaux aux frais de celui-ci.
Les dispositions prévues par l’article 75 du CCAGT applicable aux marchés de travaux passés pour le
compte de la Fondation seront appliquées.
ARTICLE 47 : PLANS DE RECOLLEMENT

En fin d’exécution, l’entrepreneur remettra au maître de l’ouvrage quatre tirages couleur de plans de
recollement au format approprié qui seront pliés au format 21x29,7 et un fichier numérique sur support
informatique, des ouvrages tels qu’ils ont été réellement exécutés, repérés par des symboles et teintes
conventionnelles avec indication de la nature des ouvrages, les cotations nécessaires, des sections ou autres
caractéristiques.
Faute de l’entrepreneur d’avoir fourni les plans de recollement trente (30) jours calendaires après la date de
la réception provisoire, il lui sera appliqué une retenue de 1% du montant du marché arrondi à la dizaine de
dirhams supérieur.
Aucun décompte définitif ne sera réglé à l'entreprise avant la remise du dossier de recollement.
- 22 -
ARTICLE 48 : REGLEMENT DE POLICE ET DE VOIRIE.

L'entrepreneur devra se soumettre aux règlements de voirie et de police en vigueur. Il sera tenu responsable
de tous les dégâts ou détournements commis par son personnel ou par les tiers sur son chantier.
ARTICLE 49 : FRAIS DIVERS ET ETUDES TECHNIQUES

L’entreprise supportera tous les frais de location ou du transport de l’eau et de consommation d’eau et
d'électricité pendant toute la durée des travaux.
1. ETUDES D’EXECUTION
L'entrepreneur, aura à sa charge l’établissement des études et détails d’exécution liées au lots techniques du
projet par un bureau d’études agréé à faire valider par la maîtrise d’œuvre et les faire viser par un bureau de
contrôle agréé.
2. LABORATOIRE :
Les frais afférents à tout essai que le Maître d’Ouvrage et la maîtrise d’œuvre jugeront nécessaire seront à la
charge de l’entreprise.
Les essais seront effectués conformément aux normes marocaines en vigueur. Ils seront faits par un
laboratoire ayant la qualification et la classification adéquates si cela est demandé par le Maître d’Ouvrage.
3. METRE :
Les situations provisoires et le décompte définitif seront accompagnés de métré justificatif établis par
l’entreprise ou par un métreur accepté par le maître d’ouvrage, les frais afférents aux métrés seront à la
ARTICLE 50 : ATTACHEMENTS – SITUATIONS

Les attachements seront établis à partir des relevés faits sur place, des quantités réellement exécutées, seront
pris au fur et à mesure de l’avancement des travaux contradictoirement entre le représentant du Maître
d’Ouvrage, de l’Architecte, du Bureau d’Etude et l’entrepreneur.
A cet effet, l’entrepreneur doit se soumettre aux dispositions de l’article 61 du CCAGT applicable aux
ARTICLE 51 : AUGMENTATION OU DEMUNITION DANS LA MASSE DES TRAVAUX

En cas d’augmentation ou diminution dans la masse des travaux, il sera fait application des dispositions de
l’Article 57 et 58 du CCAGT applicable aux marchés de travaux passés pour le compte de la Fondation.
ARTICLE 52 : CHANGEMENT DANS LES QUANTITES DU DETAIL ESTIMATIF

En cas d’augmentation dans les quantités du détail estimatif, il sera fait application de l’Article 59 du
CCAGT applicable aux marchés de travaux passés pour le compte de la Fondation.
ARTICLE 53 : DEROGATION AU CCAGT ET D.G.A.

Si le présent marché déroge à une prescription des textes cités en titre, l’entrepreneur se conformera aux
prescriptions du présent marché, pour toutes clauses en dérogation avec le CCAGT applicable aux marchés
de travaux passés pour le compte de la Fondation et le DGA.
ARTICLE 54 : ECHANTILLONNAGE
L'entrepreneur devra soumettre à l'agrément du Maître d’Ouvrage les différents échantillons de matériaux,
matériels, équipements, produits et composants, qu’il se propose d’utiliser pour les travaux objet du présent
marché, dans un délai de 45 jours calendaires à dater de la notification de l’approbation du marché. Il ne
pourra mettre en œuvre des matériaux qu'après acceptation de l’ensemble des intervenants.
- 23 -
Les échantillons seront déposés au bureau de chantier prévu à l'article 201 paragraphes 2 du D.G.A et
serviront de base de vérification pour la réception des travaux.
Ils seront accompagnés lors de leurs présentations de tous les catalogues, schémas techniques, avis
techniques, marques, origines, etc. et de toutes les informations nécessaires devant permettre leur
appréciation par le Maître d’Ouvrage par la Maîtrise d’Œuvre.
L'entrepreneur devra présenter à toute réquisition les certificats et attestations prouvant l'origine et la qualité
des produits proposés.
Tout travail qui serait exécuté avant que le Maître d'Ouvrage assisté par la Maîtrise d’œuvre n’ait donné leur
accord sur les échantillons, est refusé.
ARTICLE 55 : ORIGINE, QUALITE ET MISE EN ŒUVRE DES MATERIAUX ET PRODUITS

1- Conformément aux dispositions de l'article 4 du Règlement des marchés de la Fondation, les matériaux et
produits doivent être conformes à des spécifications techniques ou à des normes marocaines homologuées,
ou à défaut, aux normes internationales.
2- Dans chaque espèce, catégorie ou choix, les matériaux et produits doivent être de bonne qualité, travaillés
et mis en œuvre conformément aux règles de l'art et aux spécifications du cahier des prescriptions spéciales.
Ils ne peuvent être employés qu'après avoir été vérifiés et provisoirement acceptés par la Fondation ou la ou
les personnes désignées par lui à cet effet.
3- Nonobstant cette acceptation et jusqu'à la réception définitive des travaux, ils peuvent, en cas de mauvaise
qualité ou de malfaçon, être refusés par la Fondation et ils sont alors remplacés par l'entrepreneur et à ses
frais.
4- L'entrepreneur doit, à toute réquisition, justifier de la provenance des matériaux et produits par tous
documents probants dont notamment les factures, les bons de livraison et les certificats d'origine.
ARTICLE 56 : ORDRES DE SERVICE – LETTRES – INSTRUCTIONS

L'entrepreneur se conformera strictement aux instructions qui lui seront adressés par le Maître d’Ouvrage,
ainsi qu'aux ordres de services, et lettres et instructions qui lui seront adressés par le maître d’ouvrage et la
Maîtrise d'œuvre.
L'entrepreneur sera tenu de provoquer lui-même les instructions écrites ou figurées qui pourraient lui
manquer. Dans ces conditions il ne pourra jamais se prévaloir du manque de renseignements pour une
exécution contraire à la volonté du Maître d’Ouvrage ou pour justifier un retard dans l'exécution.
ARTICLE 57 : ESSAIS DE MATERIAUX ET MATERIEL

Les frais d'essais des matériaux sont à la charge de l’entreprise.
Les essais seront effectués conformément aux normes marocaines en vigueur. Ils seront faits par un
laboratoire agréé.
L'entrepreneur devra tenir en permanence sur le chantier des récipients ou éléments de matériaux disponibles
à des prises de prélèvement pour études, essais ou analyses.
Sont à la charge de l’entreprise toute main d'œuvre nécessaire à ces essais, échafaudage, branchements et
toutes sujétions, à la demande de la Maîtrise d'œuvre ou du maître de l’ouvrage.
Les essais complémentaires peuvent être demandés à l’entrepreneur par le Maître d’ouvrage délégué et la
Maîtrise d’œuvre si leur résultat sont positifs, ils seront à la charge du maître de l’ouvrage et si leur résultat
sont négatifs ils seront à la charge de l’entrepreneur.
- 24 -
ARTICLE 58 : ARRET OU ABANDON DES TRAVAUX-RESILIATION

En cas d’abandon des travaux, par l’entrepreneur sans motif valable, le Maître d’Ouvrage pourra résilier
purement et simplement le marché et faire poursuivre les travaux par une autre entreprise. Les excédents de
dépenses qui en résulteraient seront prélevés sur la retenue ou toute somme pouvant encore survenir à
l’entreprise défaillante. Dans le cas où le Maître d’Ouvrage décide de recourir à la résiliation cette dernière
aura lieu conformément à l’article 69 de CCAG.T applicable aux marchés de travaux passés pour le compte
de la Fondation.
ARTICLE 59 : ERREURS DE DOCUMENTS

L’entrepreneur est tenu de vérifier les côtes et signaler en temps voulu toutes erreurs matérielles qui auraient
pu se glisser dans les plans ou pièces écrites qui lui seraient notifiées. Aucune côte ne sera prise à l’échelle
pour l’exécution des travaux.
Aucune réclamation de l’entrepreneur pour erreur de documents n’est recevable.
ARTICLE 60 : SUJETIONS RESULTANT DU LIEU DE TRAVAIL

L’entrepreneur est réputé connaître, pour s’en être rendu compte personnellement, de la nature des lieux, du
terrain et la situation des travaux, ainsi que les risques et sujétions qui peuvent en être la conséquence.
Les prix consentis par l’entrepreneur sont sensés tenir compte de ces diverses sujétions qui ne pourront
justifier aucun retard ni permettre aucune réclamation donnant lieu indemnité.
ARTICLE 61 : AGREMENT DU MATERIEL
L’entrepreneur devra faire agréer, par la Fondation et la Maîtrise d’œuvre, les dispositions détaillées qu’il
compte adopter et le matériel qu’il compte utiliser.
La Fondation assistée de la Maîtrise d’œuvre pourra exiger que soient modifiées ou complétées les
dispositions envisagées si celles-ci paraissent insuffisantes, et si à l’expérience, elles ne donnent pas
satisfaction, en particulier, si l’usure du matériel est la cause d’une qualité ou d’une cadence insuffisante
dans l’exécution des travaux.
Après approbation des dispositions définitives, et après le choix définitif du matériel proposé, l’entrepreneur
aura à passer commande ferme de tous matériels, quelque qu’en soit l’origine.
Dans un délai de sept jours (7 jours) à partir de la notification de l’ordre de service de commencer les
travaux, l’entrepreneur remettra au Maître d’Ouvrage l’agrément du matériel.
Il est spécifié que l’agrément du matériel par la Fondation ne diminue en rien la responsabilité de
l’entrepreneur, quant au respect des délais et aux conséquences dommageables que son utilisation pourrait
avoir à usage par des tiers.
ARTICLE 62 : INSTALLATION DE CHANTIER
1) CLOTURE PROVISOIRE DU CHANTIER :

L'entrepreneur est tenu d'établir à ses frais la clôture provisoire et partielle du chantier aux endroits qui
seront indiqués par la maîtrise d’œuvre et le maître d’ouvrage. A la fin des travaux, cette clôture est déposée
aux frais de l'entrepreneur. Elle sera réalisée sous forme de Palissade (selon plans et moyens à approuver par
le maître d'ouvrage et la maîtrise du chantier) en tôle Nervesco laquée ou tôle lisse galvanisée de 2.00m de
hauteur (selon indication de la maîtrise du chantier) sur supports métalliques en UPN 100 tous les 2.50 m.
Cette palissade ceinturant le chantier tel qu'il est dessiné sur le plan d'architecte, pour permettre l'exécution
dans les meilleures conditions de travail. La palissade principale du projet sera dotée d’un collage adhésif à
froid comportant des images et du texte (fichier à fournir par l’architecte du projet).
- 25 -
2) ALIMENTATION EN EAU ET ELECTRICITE :

Préalablement à tous travaux, l'entrepreneur procède à ses frais à l'alimentation du chantier en eau et
électricité du chantier. Il assure cette alimentation pendant toute la durée des travaux.
3) ADMINISTRATION :
L'entrepreneur est tenu de construire dès l'ouverture du chantier et au plus tard 3 semaines après la
délivrance de l’ordre de service, un bureau à l’emplacement indiqué sur plan de masse et suivant plan de
bureau de chantier qui seront délivrés par l’architecte.
Ce bureau sera construit en dur y compris couvertures en dalle hourdis ou en préfabriqué, très bien finis, à
faire réceptionner par la maîtrise d'œuvre, destiné aux réunions périodiques de chantier.
Il comprendra :
3-1) LA SALLE DE REUNION
Elle sera de dimension suffisante pour accueillir un minimum de 20 personnes, aérée, parfaitement étanche
et suffisamment éclairée et comportera :
- 1 table de réunion pour vingt personnes minimum
- 20 chaises (avec un appoint en cas de besoin)
- Les panneaux d'affichage pouvant recevoir les tirages de plans
- Une télé de dimension suffisante pour les projections dans la salle
- Des casiers fermants à clefs pour les membres de la commission de suivi
- 1 coin tisanerie comportant une machine à café au minimum
- Climatisation suffisante pour la salle (chaud et froid)
A noter que l’entreprise aura à sa charge également la fourniture des casques, de chaussures de chantiers, de
gilets, et des bottes pour l'administration, la Maîtrise d'œuvre et tous les visiteurs du chantier chargés du
contrôle des travaux. A noter que ces fournitures doivent être de qualité acceptable par la commission.
3-2) LA SALLE D’ECHANTILLONNAGE

Elle sera aérée, parfaitement étanche et suffisamment éclairée et comportera :
- 1 rayonnage de bout en bout et sur toute la hauteur (esp 0,45m)
- 1 jeu de clefs à canon incopiable
3-3) LE SANITAIRE
Il sera aéré, parfaitement étanche et suffisamment éclairé et comportera :

- 1 revêtement en faïence blanche sur 1,20m de hauteur
- 2 salles de toilettes (HOMMES et FEMMES) tenues constamment à propre avec fermeture de
l’intérieur et porte papier
- 1 lavabo avec miroir de courtoisie et sèche main électrique
- 1 porte savon
3-4) LES BUREAUX
Destinés pour le maître d’ouvrage et la maîtrise d’œuvre en nombre suffisant qui seront aérés, parfaitement
étanches et suffisamment éclairés.
Un bureau devra être doté de l’équipement cité ci-après :
- 1 ligne téléphonique avec connexion internet et fax
- 1 micro-ordinateur ayant les caractéristiques suffisantes pour le présent projet
- 1 imprimante couleur A3
- 1 photocopieur
- 1 logiciel Autocad
- 1 logiciel Revit
- Climatisation suffisante (chaud et froid)
Cet ensemble devra être maintenu en excellent état d’entretien et de propreté pendant toute la durée des
travaux.
- 26 -
4) PANNEAU DE CHANTIER
2 panneaux de chantier de dimensions 5.00x4.00 m conformes au plan d’architecte et comportant toutes les
indications qui y figurent aux côtes indiquées.
Leur fabrication sera de bonne qualité en tôle de 20/10 avec collage adhésif à froid comportant des images et
du texte. Ces panneaux seront fixés sur des montants métalliques en IPE 140 et ils seront implantés comme
indiqué sur plan de masse architecte.
5) DEPOTS ET BARAQUES DE CHANTIER :

Les dépôts pour l'entreposage et le stockage de matériaux et de matériels, les baraques de chantier seront
construits provisoirement aux emplacements indiqués par la maîtrise d’œuvre sur le plan de masse.
6) OCCUPATION IRREGULIERE DES LOCAUX DU PROJET :

Les locaux du projet construits ou en cours de construction ne doivent en aucun moment être utilisés comme
dortoirs, dépôts, remises ou cuisines.
En effet, les locaux du projet doivent être maintenus dans un état de propreté et de disponibilité
irréprochables.
7) CAHIERS DE CHANTIER :
L'entrepreneur doit assurer la tenue en permanence sur chantier de 4 cahiers trifolds de bonne qualité et ce
pour les utilisations suivantes:
1- un cahier TRIFOLD pour réunions de chantier.
2- un cahier TRIFOLD pour les réceptions du B.E.T.
3- un cahier TRIFOLD pour la prise des attachements.
4- un cahier TRIFOLD pour les essais du Laboratoire.
Les frais d’installation du chantier seront à la charge de l’entreprise et sont réputés couverts par les prix du
bordereau des prix-détail estimatif.
ARTICLE 63 : IMPLANTATION DES OUVRAGES ET LEVES TOPOGRAPHIQUES
L'entrepreneur sera tenu d’effectuer les levés topographiques nécessaires aux travaux et l’implantation des
ouvrages et par un géomètre topographe inscrit à l’ordre conformément à la loi n°30-93, et de fournir une
attestation d’implantation dûment signée par un IGT. Les frais correspondants sont censés être compris dans
les prix du marché.
ARTICLE 64 : PLAN D’ASSURANCES QUALITE
L’entreprise s’engage à fournir et appliquer dans le délai de quinze (15) jours à compter du lendemain du
jour de la notification de l’ordre de service de commencement des travaux, le Plan d’Assurance Qualité
(PAQ) suivant les rubriques citées ci-dessous.
Ce Plan d’assurance qualité rassemble tous les documents de la gestion de la qualité et qui doivent être
respectés par tous les intervenants après adaptation, complément et mise en cohérence de leurs PAQ
respectifs validés par le Maître d’Ouvrage et la maîtrise d’œuvre.
Ce document comporte les rubriques suivantes :
- Présentation du projet et des différents acteurs ;
- Politique et organisation qualité du projet;
- Organisation des contrôles ;
- Missions et responsabilités des intervenants (y compris les interfaces organisationnelles) ;
- Management du projet ;
- Préparation du chantier ;
- Réalisation et validation des documents d’exécution ;
- 27 -
- Circulation et maitrise des documents ;

- Maitrise des procèdes d’exécution et des interfaces techniques ;
- Maitrise des approvisionnements, des matériaux et des équipements ;
- Maîtrise d’approbation des matériaux à utiliser suite à la validation des échantillons ;
- Réalisation et contrôle des travaux : plan de contrôle avec notamment les points critiques et points
d’arrêt ;
- Traitement des Non conformités ;
- Actions correctives ;
- Gestion administrative et financière ;
- Archivage ;
- Réception et de livraison.
L’entreprise est tenue de signer le PAQ aussitôt après sa validation par le Maitre d’Ouvrage et la maîtrise
d’œuvre et s’engage notamment dans le cadre de sa définition et de sa mise en œuvre, à participer à des
réunions sur la démarche qualité de mise en œuvre.
- 28 -
CHAPITRE III : SPECIFICATIONS TECHNIQUES GENERALES
- 29 -
CHAPITRE III : SPECIFICATIONS TECHNIQUES GENERALES
GENERALITE
1- DESIGNATION D'UNE MARQUE

La désignation d'une marque est donnée pour la spécification des qualités. Il est bien entendu que le nom de
marque n'impose pas la fourniture de cette dernière mais renseigne sur les caractéristiques techniques, le
niveau de qualité du matériau ou appareillage demandé.
2- ESSAI ET CONTROLE DES MATERIAUX

Les essais suivants, effectués selon la cadence précisée au présent C.P.S ou à défaut par les CPS en vigueur,
à titre indicatif ces essais comprennent :
2.1. CONVENTION ENTREPRISE / LABORATOIRE

Dès la notification de son marché, et avant le commencement des travaux, l’entrepreneur présentera au
Maître d’ouvrage la convention qu’il aura passé entre lui et un laboratoire agrée.
Le dossier technique du laboratoire agrée proposé par l’entreprise doit comporter les éléments suivants :
 Une note indiquant les moyens humains et techniques du laboratoire, le lieu, la date, la nature et
l’importance des prestations similaires qu’il a exécutées ou à l’exécution desquelles il a participé.
 Les attestations délivrées par les hommes d’art sous la direction desquels lesdites prestations ont été
exécutées ou par les maîtres d’ouvrages qui ont éventuellement bénéficié. Chaque attestation précise
notamment la nature des prestations, le montant, les délais et les dates de réalisation, l’appréciation, le
nom et la qualité de signataire.
 La liste et les descriptions du matériel de laboratoire pour chaque nature d’essais prévus dans le cadre du
présent CPS, appuyés par des justifications de son acquisition.
 Les certificats de vérification et d’étalonnage du matériel conformément aux normes en vigueur.
 Les CV et copies des diplômes du personnel de maîtrise et d’encadrement composant l’équipe qui sera
chargée de contrôle prévue dans le cadre du présent C.P.S. le CV doit mentionner les diplômes obtenus,
les stages de formation, l’expérience professionnelle etc…
 Attestation d’accréditation du laboratoire, ou attestation certifiant que le laboratoire possède un système
de contrôle interne validé par une tierce partie.
 La mémoire technique donnant l’organisation, les délais et les moyens logistiques d’intervention.
 La mission de ce laboratoire agrée sera la réalisation des essais sur chantier suivant les clauses du CPS et
les normes en vigueur de point de vue fréquence.
Ces essais porteront sur :
- L'étude de formulation et contrôle du béton et du mortier.
- Les essais de résistance sur matériaux préfabriqués (buses, hourdis, agglos, briques,
poutrelles…).
- Les essais de compacité sur remblai.
- Les essais d'identification de matériaux.
- Les essais de convenance.
D'une façon générale tous les essais nécessaires au bon déroulement des travaux en conformité avec les
règles de l'art.
Les frais de ces essais et études sont à la charge de l'entrepreneur, et sont implicitement compris dans les
prix unitaires.
- 30 -
En cas de désaccord, la maîtrise d'œuvre a la faculté de prescrire l'exécution d'essais complémentaires. Les
frais de ces essais sont à la charge de l'entrepreneur s'ils sont défaillants et à la charge du maître d'ouvrage
dans le cas contraire.
2.2. ESSAIS D’AGREMENT

Avant tout commencement de fourniture, des essais d’agrément et de formulation de béton seront effectués
aux frais de l’entrepreneur. Ces essais devront permettre au Maître d’Ouvrage et au BET de s’assurer de la
qualité des matériaux qui seront utilisés.
Aucun travail ne sera entamé si les essais d’agrément ne sont pas acceptés par le Maître d’Ouvrage et le
BET.
2.3. ESSAIS DE CONTROLE

Ces essais seront à la charge de l’entrepreneur, les échantillons correspondants seront fournis par
l’entreprise. Dans le cas où ces essais sont effectués par le maître d’ouvrage leurs frais seront imputés à
l’entreprise.
Ils auront lieu en cours d’exécution des travaux, ils ont pour objet de vérifier que les matériaux
approvisionnés par l’entrepreneur manifestent bien des qualités constantes et conformes à celles stipulées
dans le CPS et suivant la cadence prescrite.
Dans le cas de refus de matériaux, ceux-ci seront transportés en dehors du chantier par les soins et aux frais
de l’entrepreneur dans un délai qui sera fixé par le Maître d’Ouvrage et le BET lors de l’intervention de la
décision de refus.
Faute par l’entrepreneur de se conformer à cette prescription il sera procédé d’office par le Maître
d’Ouvrage aux frais, risque et périls de l’entrepreneur, sans qu’une mise en demeure préalable soit
nécessaire, à l’évacuation de ces matériaux.
Le Maître d’Ouvrage et le BET se réservent le droit de déterminer les essais à effectuer ainsi que leur
fréquence pour les différents corps de travaux.
Ces essais comportent aussi le contrôle de la bonne mise en œuvre des matériaux ainsi que la vérification
des ouvrages terminés. La nature et cadence des essais seront déterminées par le Maître d’Ouvrage et le
BET.
Tous les essais sont à la charge de l’entreprise.
PLANS D’EXECUTION DE L’ENTREPRISE :

L’entreprise doit réaliser ses propres plans d’exécution si demandé par le Maître d’ouvrage à faire
valider par un Bureau de Contrôle à sa charge.
- 31 -
I. GROS ŒUVRE
A. DEMOLITION :
A.1- Objet
Le présent Cahier des Prescriptions Techniques a pour objet de définir les conditions d’exécution de
l’ensemble des travaux de démolition.
A.2- Connaissance des lieux
L'Entrepreneur est réputé, avant la remise de son offre, avoir pleine connaissance des lieux, les avoir
examinés et s'être rendu compte de toutes les sujétions particulières au chantier, et avoir contrôlé toutes les
indications qui lui sont nécessaires.
L'Entrepreneur devra prendre en considération de la présence de réseaux (égouts, eau, électricité, téléphone,
assainissements ainsi que d’arbres et d’arbustes à préserver), qui pourraient subsister sur le terrain. Il devra
effectuer toutes les démarches utiles pour obtenir les renseignements et autorisations et tous les travaux de
désaffectation nécessaires à l'exécution de ses propres travaux suivants les indications des services
intéressés.
Il devient responsable de toutes les perturbations ou mouvements de terre. Il devra donc prendre toutes
précautions afin de remettre le terrain parfaitement nettoyé après exécution des travaux de démolition et
d’évacuation.
A.3- Examen des ouvrages.
Cet examen préalable doit servir à recueillir toutes les informations nécessaires sur :
- Les ouvrages à démolir et leurs états,

- Passages et accès pour machines et moyens d’évacuation des matériaux,
- Repérages des réseaux divers.
- Nature du terrain et la géométrie du site.
- L’emplacement des ouvrages et leurs proximités du voisinage.
- Préparation et dégagement des accès
L’entreprise devra, à sa charge avant le commencement des travaux, dégager tous les accès et voies
nécessaires pour la réalisation des travaux et l’évacuation des matériaux.
A.4- Matériels et engins
L’Entrepreneur devra obligatoirement dans le cadre de son prix, présenter la liste du matériel et engins qu'il
se propose d'utiliser. Le Maître d’œuvre se réserve le droit de refuser tous matériels non conformes. Les
matériels à employer par l’Entrepreneur, devront avoir l’autorisation obligatoire du maître d’ouvrage.
L ’Entrepreneur ne peut en aucun cas prendre prétexte le refus des matériels par le maitre d’ouvrage pour
justifier un retard dans son exécution.
A.5- Evacuation et nettoyage.
L’Entrepreneur devra le nettoyage du site, au fur et à mesure de l’avancement des travaux, et à la fin du
chantier.
- 32 -
B. GROS ŒUVRE :
1.1. NATURE DES TRAVAUX

Les travaux du présent sous lot comprennent ; fournitures, transport, mise en œuvre, et toutes
sujétions.
TERRASSEMENTS :
- Les terrassements en masse pour remise à la cote, rigoles et puits, les évacuations et remblais.
- Les blindages des parois et des constructions mitoyennes existantes, ainsi que les déviations des réseaux
existants, conformément aux DTU TERRASSEMENTS - Chapitre I- II - III - IV - V et reprises en sous
œuvre au droit des mitoyennetés et des réseaux existants.
- Le pompage et l’évacuation des eaux de ruissellement ou de la nappe.
GROS OEUVRE :
- Les bétons de remplissage et de rattrapage
- Les bétons armés et maçonneries en fondation.
- Les bétons précontraints,
- Les canalisations et regards pour EP - EU - EV
- Les dallages
- Les bétons armés en élévation.
- Les planchers
- Les maçonneries et cloisonnements
- Les enduits intérieurs et extérieurs
- Les ouvrages divers
DOCUMENTS TECHNIQUES PARTICULIERS ET NORMES DE REFERENCE
Les travaux seront effectués conformément aux règles de l’art, aux prescriptions du DGA, aux, prescriptions
des DTU (cahiers des charges et cahiers des clauses spéciales et aux normes en vigueur), des cahiers du
CSTB et CPC Homologué.
Cette liste n’est pas limitative.
Liste des Documents Techniques Unifiés (DTU):
DOCUMENTS
DATE DESIGNATION
TECHNIQUES UNIFIES
DTU 11.1 (DTU P94- Décembre Sondage des sols de fondation - Cahier des
201/CCS) 1968 clauses spéciales (DTU retiré)
DTU 11.1 (DTU P94- Décembre Sondage des sols de fondation - Mémento (DTU
201/MEM) 1968 retiré)
DTU 12 (DTU P11- Terrassement pour le bâtiment -Mémento (DTU
Juin 1964
201/MEM) retiré)
DTU 13.11 (DTU P11- Fondations superficielles -Cahier des clauses
Mars 1988
211/CCS) spéciales
DTU 14.1 (P11-221) Mai 2000 Travaux de cuvelage
Décembre Ouvrages en maçonnerie de petits éléments –

P10-202-2 (DTU 20.1) Parois et murs - Partie 2 : Règles de calcul et
1999
dispositions constructives minimales
- 33 -
DOCUMENTS
DATE DESIGNATION
TECHNIQUES UNIFIES
+Amendements A1, A2
Ouvrages en maçonnerie de petits éléments -

Décembre Parois et murs - Partie3 : Guide pour le choix des
P10-202-3 (DTU 20.1)
1999 types de murs de façades en fonction du site
+AmendementA1
DTU 21 (P18-201) mars 2004 Exécution des travaux en béton
DTU 25.1 (P71-201) mai 1993 Enduits intérieurs en plâtre
Enduits intérieurs en plâtre - Partie 2 : Cahier des
NF P71-201-2 (DTU 25.1) mai 1993
clauses spéciales
mai 1993,
Enduits aux mortiers de ciments, de chaux et de
DTU 26.1 (P15-201) mai 1994,
mélange plâtre et chaux aérienne
janvier 1999
décembre
DTU 26.2 (P14-201) Chapes et dalles à base de liants hydrauliques
2003
décembre
DTU 26.2/52.1 (P61-203) Mise en œuvre des sous-couches isolantes
2003
Les Normes Marocaines :
NORMES DATE DESIGNATION

NM 10.0.006 1988 Résistance des matériaux - Vocabulaire
NM 10.1.003 1993 Bétons - Classification des environnements agressifs
Liants hydrauliques – Ciments – Composition, spécifications et
NM 10.1.004 2003
critères de conformité
NM 10.1.005 2008 Liants hydrauliques – Techniques des essais
NM 10.1.006 1988 Chaux utilisées dans le bâtiment et le Génie Civil
NM 10.1.007 1989 Chaux - Essais mécaniques physiques et chimiques
NM 10. 1.008 2009 Bétons - Spécification, performances, production et conformité ;
NM 10.1.009 1981 Blocs en béton de ciment pour murs et cloisons
NM 10.1.010 1981 Corps creux en béton pour planchers de béton armé
NM 10.1.011 1990 Béton prêt à l’emploi préparé en usine
Pavés et bordures de trottoir en pierre taillée – Eléments
NM 10.1.014 1976
préfabriqués en béton de ciment pour bordures de trottoir
NM 10.1.020 1974 Matériaux de construction - Granulométrie et granulats
Technique des essais pour granulats - Eau de gâchage, contrôle des
NM 10.1.021 1981
bétons
NM 10.1.027 2006 Canalisations en béton armé et non armé ;
Tuyaux, joints et accessoires en amiante - Ciment pour réseaux
NM 10.1.031 1988
d’assainissement enterrés - Méthodes d’essais
- 34 -
NM 10.1.042 2001 Céramique – briques creuses de terre cuite

NM 10.1.050 à 52
2008 Essai pour béton durci
NM10.1.70 0 73
NM 10.1.060 à 68 2008 Essai pour béton frais
NM 10.1.075à 77 2008 Essais pour béton dans les structures
NM 10.1.100 à 118 1991 Essais des adjuvants pour mortiers
Essais pour béton dans les structures - Détermination de la vitesse
NM 10.1.124 2008
de propagation du son ;
NM 10.1.126 1996 Essai de chargement des planchers de bâtiment
NM 10.1.136 à 155
1995 Granulats
NM 10.1.166 à170
NM 10.1.156 à157 2007 Liants hydrauliques
Méthode d’essais des ciments - Détermination quantitative des
NM 10.1.162 1996
constituants
NM 10.1.165 1995 Sable de concassage pour béton hydraulique - Spécifications
NM 10.1.175 1998 Bétons - Surfaçage au soufre des éprouvettes cylindriques
NM 10.1.177 1998 Bétons - Mise en place par piquage
NM 10.1.178 1998 Bétons - Mise en place par aiguille piquante
Bétons - Mesure du temps d'écoulement des bétons et des mortiers
NM 10.1.183 2009
aux maniabilités
NM 10.1.213 1998 Liants hydrauliques - Contenu net des préemballages
Produits spéciaux destinés aux réparations, collages, injections
NM 10.1.214 à 223 2003
collages, scellements applicables aux constructions en béton.
NM 10.1.224 1999 Granulats - Eléments pour l’identification des granulats
Granulats - Résistance à la désagrégation - Méthode par
NM 10.1.225 1999
cristallisation des sulfates
NM 10.1.260 à 267 2000 Adjuvants pour bétons, mortiers et coulis -Ciments de référence
NM 10.1.268 2004 Surfaces et parements de béton - Éléments d'identification
NM 10.1.269 2004 Béton - Mise en œuvre des bétons de structure -
Additions pour béton hydraulique - Besoin en eau, contrôle de la
NM 10.1.270 2004 régularité -Méthode par mesure de la fluidité par écoulement "au
cône de Marsh
Granulats pour bétons hydrauliques - Définitions, spécifications,
NM 10.1.271 2008
conformité ;
Essais pour déterminer les caractéristiques mécaniques et
NM 10.1.272 2008 physiques des granulats - Détermination de la teneur en eau par
séchage en étuve ventilée
NM 10.1.273 2008 physiques des granulats - Détermination de la masse volumique
réelle et du coefficient d'absorption d'eau ;
Essais pour déterminer les caractéristiques géométriques des
NM 10.1.275 2008 granulats – Evaluation des caractéristiques de surface - Coefficient
d'écoulement des granulats;
- 35 -
NM 10.1.279 2008 Granulats - Méthodes d'essai de réactivité aux alcalis ;
Essais pour déterminer les propriétés géométriques des granulats –

Détermination de la teneur en éléments coquilliers - Pourcentage
NM 10.1.282 2008 des coquilles dans les gravillons ;
NM 10.1.283 2008
granulats – Évaluation des fines — Équivalent de sable ;
NM 10.1.290 2008 granulats – Détermination du pourcentage de surfaces cassées dans
les gravillons
Essais pour déterminer les propriétés générales des granulats -
NM 10.1.291 2008 Procédure et terminologie pour la description pétrographique
simplifiée ;
NM 10.1.292 2008 granulats – Détermination de la forme des grains - Indice de
forme ;
Essais pour déterminer les propriétés chimiques des granulats -
NM 10.1.293 2008
Analyse chimique;
Essais pour déterminer les propriétés thermiques et l'altérabilité
NM 10.1.294 2008
des granulats- Essai au sulfate de magnésium ;
Essais pour déterminer les propriétés mécaniques et physiques des
NM 10.1.295 2008
granulats
NM 10.1.297 2008
physiques des granulats - Hauteur de succion d’eau ;
Ouvrage d’art – Réparation et renforcement des ouvrages en béton
NM 10.1.301 2004 et en maçonnerie – Reprise du béton dégradé superficiellement –
Spécifications relatives à la technique et aux matériaux utilisés –p.
Ouvrage d’art – Réparation et renforcement des ouvrages en béton
NM 10.1.302 à 306 2004
et en maçonnerie
NM 10.1.307à 341 2004 Produits spéciaux destinés aux constructions en béton hydraulique
Eau de gâchage pour bétons – Spécifications d’échantillonnage,
d’essais et d’évaluation de l’aptitude à l’emploi, y compris les
NM 10.1.353 2009
eaux des processus de l’industrie du béton, telle que l’eau de
gâchage pour béton
NM 10.1.500 2008 granulats - Détermination de la teneur en carbone organique total
(TOC) dans le calcaire ;
Définitions et spécifications des mortiers pour maçonnerie -
NM 10.1.527 2010
Mortiers d'enduits minéraux extérieurs et intérieurs ;
Définitions et spécifications des mortiers pour maçonnerie -
NM 10.1.528 2010
Mortiers de montage des éléments de maçonnerie ;
NM 10.1.531 à 543 2010 Méthodes d'essai des mortiers pour maçonnerie
Bétons - Réactivité d'une formule de béton vis-à-vis de l'alcali-
NM 10.1.550 2009 réaction – Critères d'interprétation des résultats de l'essai de
performance ;
NM 10.1.552 2009 Bétons - Détermination de la masse volumique sèche d’un béton
- 36 -

de granulats légers à structure ouverte ;
Bétons - Détermination de la résistance à la compression du béton
NM 10.1.553 2009
de granulats légers à structure ouverte ;
Bétons - Détermination de la résistance à la flexion du béton de
NM 10.1.554 2009
granulats légers à structure ouverte ;
Bétons - Méthode d'essai du béton de fibres métalliques -
NM 10.1.555 2009
Mesurage de la teneur en fibres du béton frais ou durci ;
Bétons - Détermination des variations dimensionnelles entre deux
NM 10.1.556 2009
faces opposées d'éprouvettes de béton durci ;
Bétons - Réactivité d'une formule de béton vis-à-vis de l'alcali-
NM 10.1.557 2009
réaction – Essai de performance ;
NM 10.1.558 2009 Bétons - Bétons avec fibres métalliques - Essai de flexion ;
Bétons - Essais non destructifs - Mesure de la fréquence de
NM 10.1.559 2009
résonance fondamentale;
Bétons - Essai de gel sur béton durci - Gel dans l'eau - Dégel dans
NM 10.1.560 2009
l'eau
Bétons - Essai de gel sur béton durci - Gel dans l'air - Dégel dans
NM 10.1.561 2009
l'eau ;
Bétons - Essai d'écaillage des surfaces de béton durci exposées au
NM 10.1.562 2009
gel en présence d'une solution saline ;
NM 10.1.700 à 732 2008 Essais pour déterminer les caractéristiques des granulats
Les Normes Françaises:

NF P11-212-2 (DTU Novembre Travaux de fondations profondes pour le bâtiment - Partie 2
13.2) 1994 : Cahier des clauses spéciales
NF P11-221-1 (DTU Novembre Travaux de bâtiment- Travaux de cuvelage - Partie 1 :
14.1) 2000 Cahier des clauses techniques
NF P11-221-2 (DTU Travaux de bâtiment - Travaux de cuvelage - Partie 2 :
Mai 2000
14.1) Cahier des clauses spéciales
NF P51-201 (DTU Octobre Travaux de fumisterie - Cahier des charges + Amendements
24.1) 2000 A1,A2
NF P71-201-1(DTU
Mai 1993 Enduits intérieurs en plâtre - Partie 1 : Cahier des charges
25.1)
NF P71-202 (DTU Plafonds constitués par un enduit armé en plâtre - Partie 1 :
Mai 1993
25.221) Cahier des charges
Mai1993,
Enduits aux mortiers de ciments, de chaux et de mélange
NF P15-201-1 (DTU Mai 1994,
plâtre et chaux aérienne - Partie 1 : Cahier des clauses
26.1) Janvier
techniques + Amendements A1, A2
1999
NF P15-201-2 (DTU Enduits aux mortiers de ciments, de chaux et de mélange

Mai 1994 plâtre et chaux aérienne - Partie 2 : Cahier des clauses
26.1) spéciales + Amendement A1
- 37 -

NF P14-201-1 (DTU Décembre Chapes et dalles à base de liants hydrauliques - Partie 1 :
26.2) 2003 Cahier des clauses techniques + Amendements A1, A2, A3
NF P14-201-2 (DTU Chapes et dalles à base de liants hydrauliques - Partie 2 :
Mai 1993
26.2) Cahier des clauses spéciales
1.2. CONNAISSANCE DES LIEUX
L'Entrepreneur est réputé, avant la remise de son offre, avoir pleine connaissance des lieux, les avoir
examinés et s'être rendu compte de toutes les sujétions particulières au chantier, et avoir contrôlé toutes les
indications qui lui sont nécessaires auprès des services intéressés.
L'Entrepreneur devra prendre en considération de la présence d'emplacements de constructions existantes et

des réseaux (égouts, eau, électricité, téléphone), qui pourraient subsister sur le terrain. Il devra prendre à ses
frais tous les travaux de détournement et de déviation des réseaux qui pourraient subsister sur le terrain et
devra donc effectuer toutes les démarches utiles pour obtenir les renseignements et autorisations et tous les
travaux de reprise en sous œuvre de blindage de détournement ou de désaffectation nécessaires à l'exécution
de ses propres travaux suivants les indications des services intéressés.
Dès son intervention, l'Entrepreneur du présent sous lot, dans le cas de présence d'eau, doit prendre à sa
charge tous les frais d'épuisements, de location et d'entretien des pompes, tuyaux ou autres, de fourniture de
carburant ou de courant électrique.
Il devient responsable de toutes les perturbations ou mouvements de terre. Il devra donc prendre à ses frais
toutes précautions utiles à cet effet.
1.3. IMPLANTATION
L'implantation et le bornage définitif des bâtiments sera effectué obligatoirement, sous la responsabilité et à la
charge de l'Entrepreneur, par un Géomètre dont l'agrément sera demandé préalablement à la Maîtrise d’œuvre
et au Maître d’Ouvrage.
1.4. PROVENANCE DES MATERIAUX
Les matériaux destinés à l'exécution des travaux seront d'origine marocaine, il ne sera fait appel aux matériaux
d'origine étrangère qu'en cas d'impossibilité de se les procurer sur le marché marocain, ils devront être
conformes aux normes en vigueur et être de 1ère qualité. Les matériaux proviendront, en principe, des lieux
d'extraction ou de production suivant :
DESIGNATION PROVENANCE
Ciment CPJ 45, CPJ 35 Usine du Maroc

Sable d’oued ou de carrière Carrières agréées par la Maîtrise d'œuvre
Gravettes, pierrailles d’oued ou de concassage Carrières agrées par la Maîtrise d'œuvre
Tout venant Des carrières de la région
Conduites d'assainissement Usines ou entrepreneurs locales agrées par la
Maîtrise d'œuvre
- 38 -
Usines ou entrepreneurs locales agrées par la

Briques et agglos
Maîtrise d'œuvre
Usines ou entrepreneurs locales agrées par la
buses en PVC
Maîtrise d'œuvre
Aciers Fournisseurs agréés par la Maîtrise d'œuvre
Matériels électriques Usines du Maroc agrées par la Maîtrise d'œuvre
Matériaux d’étanchéité Usines du Maroc agréées par la Maîtrise d'œuvre
Par le fait même du dépôt de son offre, l'Entrepreneur est réputé connaître les ressources des carrières, dépôts
ou usines indiquées ci-dessus, ainsi que leurs conditions d'accès et d'exploitation.
Il est précisé que ces matériaux doivent être de très bonne qualité, et que si ceux de la région proche du
chantier ne le sont pas, il sera exigé de l'Entrepreneur de se les procurer ailleurs.
Aucune réclamation ne sera recevable concernant le prix de revient à pied d'œuvre de ces matériaux.
1.5. CONTROLE ET ESSAIS DE MATERIAUX ET OUVRAGES
L'entrepreneur devra prendre toutes dispositions utiles pour avoir sur le chantier la quantité de
matériaux vérifies et acceptes indispensable à la bonne marche des travaux, et dont l'échantillonnage aura été
agrée par la maîtrise d’œuvre et le maître d'ouvrage.
Il devra présenter une liste complète des matériaux approvisionnes avec leur marque, qualité et provenance.
1.6. TERRASSEMENTS
- Classification des terrains

Les terrains sont classés selon les difficultés d’extraction dans l’ordre suivant :
a. Terrain ordinaire
Terres végétales, sables meubles, remblais de formation récente, gravois.
b. Terrain argileux ou caillouteux non compact

Argileux, pierreux ou caillouteux, schistes tufs, marnes fragmentées, sables agglomérés par un liant argileux.
c. Terrain compact
Appartiennent à cette catégorie les argiles compactes, la glaise (qui est un mélange de sable de limon
argileux) et les sables fortement agglomérés y compris les roches devant être attaquées au pic ou à la pioche.
d. Terrain rocheux
Appartiennent à cette catégorie les roches devant être attaquées à la brise roche. Une analyse du terrain sera
demandée au laboratoire par le maître d’ouvrage pour définir la hauteur du rocher.
- Travaux préliminaires
a. Etaiement préalable des constructions voisines

Avant d’entreprendre une fouille contre un ouvrage existant à conserver ou à son voisinage immédiat, il est
procédé, à l’étaiement de cet ouvrage dans les conditions précisées à l’article 2.3 du D.T.U.
b. Parois des fouilles

Pour assurer la stabilité des parois, celles-ci sont étayées ou taillées avec fruit.
c. Finition du fond et des parois
- 39 -
Lorsqu’on se trouve en présence d’un terrain sensible à l’action de l’air ou de l’eau, tels que certaines marnes,
argiles, schistes…la finition du fond et des parois est exécutée peu de temps avant l’exécution des
soutènements ou des fondations.
d. Limite d’emploi des engins mécaniques

Lorsque la fouille est exécutée par des moyens mécaniques, l’extraction des déblais est arrêtée plus haut que
la cote de fond prévue et en dedans du tracé prévu pour les parois de façon à éviter l’amollissement du fond et
des parois, par les griffes de l’engin. La finition de la fouille est réalisée soit à la main, soit par un procédé ne
présentant pas l’inconvénient ci-dessus.
e. Fouille au voisinage de constructions existantes

Lorsque l’exécution d’une fouille est de nature à causer des dommages aux constructions voisines,
l’extraction des déblais doit être réalisée en plusieurs phases ou procédée d’une reprise en sous œuvre de ces
constructions.
Les fouilles de reprise en sous œuvre sont exécutées par petites parties, à l’aide de tranchées, de puits ou de
galeries.
Dans tous les cas, les terres et les maçonneries à conserver sont étayées et blindées dans les conditions
prévues au chapitre II du D.T.U.
f. Etaiements et blindages
L’étaiement et le blindage des fouilles sont déterminés en fonction de la nature du terrain, du pendage des
couches ainsi que des variations de leur état physique sous l’action des intempéries ou des venues d’eau
notamment.
Ils doivent tenir compte en outre de la profondeur des fouilles et des surcharges susceptibles d’exister en crête
de ces dernières (présence d’immeubles voisins et des voies de communications, stationnement et circulation
d’engins mécaniques, dépôt de matériaux).
Dans le cas où les parties en élévation paraissent ne pas présenter la solidité normale des étais sont établis
dans ce cas de façon à soutenir l’ensemble jusqu’au-dessus des parties verticales douteuses en outre les
dispositions particulières de consolidation à prendre sont fixées par le Maître de l’ouvrage en collaboration
avec la Maîtrise d’œuvre. Les étais et blindages sont retirés au fur et à mesure du comblement des fouilles par
les maçonneries ou bétons compte tenu du temps de durcissement des mortiers ou des bétons.
1.7. SPECIFICATIONS PARTICULIERES DES MATERIAUX DE CONSTRUCTION
Tous les matériaux utilisés devront répondre aux normes en vigueur et doivent être de bonne qualité. Ils doivent
être soumis, préalablement aux essais d’agrément du laboratoire, dans les 15 jours qui suivent l’ordre de service
de commencer les travaux.
SABLES ET AGREGATS
Les sables et agrégats employés devront être conformes à la norme marocaine.
Toutefois, dès l’ouverture du chantier, l’entrepreneur devra soumettre à la maitrise d’œuvre les essais
granulométriques des agrégats et sables qu’il se propose d’employer, effectués par un laboratoire agréé par le
Maitre d’ouvrage, à la charge de l’entrepreneur.
Pour les sables, le pourcentage en éléments de diamètre inférieur à 0.08 mm sera au maximum de 4%. Pour les
agrégats, il sera possible d’utiliser soit des sables naturels, soit des agrégats concassés, ils devront en tous cas
présenter un bon rapport de forme.
La constance des caractéristiques granulométriques des sables et agrégats approvisionnés est exigés. Le
stockage des sables et agrégats s’effectuera sur une aire bétonnée parfaitement propre et prévue à cet effet.
REMBLAI EN TOUT-VENANT
La nature des remblais à employer aura les caractéristiques suivantes :
 IP<12
 Dépourvus d’éléments végétaux
 Dépourvus d’éléments supérieurs à 15 cm dans la dernière couche.
- 40 -
Tous les remblais devront être méthodiquement compactés. Le contrôle de compactage des remblais sera
effectué en se référant principalement aux résultats d’essais à la plaque (densité) et si besoin, à des mesures de
densité sèche en place (Teneur en eau).
La densité à obtenir doit être supérieur à 98% de l’OPTIMUM PROCTOR NORMAL sur chaque couche de
remblais ou de l’OPTIMUM PROCTOR MODIFIE (pour les couches de petite épaisseur).
Le compactage sera exécuté avec des engins appropriés, et les travaux ne peuvent commencer que lorsque
l’entrepreneur aura amené sur le chantier les engins et matériel de nature agréée et en nombre suffisant.
Les couches de remblai doivent être compactées jusqu’à atteindre un indice de compactage demandé. Cette
spécification doit être vérifiée par un laboratoire agréé et suivant un rythme conforme aux règles.
Si les résultats de contrôle de compacité d’une couche étaient inférieurs à 98% de l’OPM, l’entrepreneur doit
reprendre, le compactage jusqu’à obtenir le seuil minimum fixé.
Si cela s’avérait impossible, l’entrepreneur aurait à sa charge la démolition de la section considérée et sa
reconstruction, jusqu’à obtention de résultats satisfaisants aux essais de contrôle.
Dans tous les cas, en particulier lorsque la compacité imposée n’est pas atteinte, la maitrise d’œuvre pourra
imposer une diminution de l’épaisseur des couches, sans que l’entrepreneur puisse prétendre à une quelconque
indemnité ou à une prolongation de délai.
LIANTS HYDRAULIQUES
Pour tous les ouvrages en béton, le ciment utilisé sera le CPJ 45 et correspondant à la norme marocaine en
vigueur.
Les ciments pour béton armé seront livrés soit en sacs soit en vrac. Toutefois, les ciments de classes différentes
de celles du ciment utilisé pour la confection du béton armé courant seront livrés obligatoirement en sacs.
MOELLONS
Les moellons seront durs, bien gisants, sans fils ni bousins, dégagés de toute gangue ou terre, parfaitement
propres. Ils devront rendre un son clair sous le choc du marteau. Ceux qui rendraient un son sourd, qui
contiendraient des parties tendres ou s’écraseraient en grains sablonneux au lieu de se briser en éclats, à arêtes
vives, seront rejetés.
Ces moellons seront ébousinés à vif, leur préparation se fera sur le tas et consistera à faire disparaître, au
marteau, les irrégularités qui s’opposeraient à une bonne liaison.
AGGLOMERES EN BETON
Les blocs en agglomérés de béton seront soumis à essais pour agrément. Ils devront correspondre à la norme
marocaine en vigueur.
Les éléments en agglomérés de béton prévus au marché, seront des éléments creux de bon calibrage, et
proviendront obligatoirement d’une usine agréée par le Maître d’ouvrage et la maitrise d’œuvre, ils seront de
1ère qualité et 1er choix.
Il ne sera pas toléré de fabrication d’agglomérés sur chantier.
La porosité totale en poids sera inférieure à 15% et la résistance à l’écrasement sera supérieure à :
 90 kg/cm² pour les agglos porteuses (section nette).
 60 kg/cm² pour les agglos de remplissage (section nette).
BRIQUES ET ELEMENTS CUITS
Les éléments en terre cuites prévus au marché seront de 1ère qualité et 1er choix, et seront des éléments creux
de bon calibrage. Ils proviendront obligatoirement d’une usine agréée par le Maître d’ouvrage et la maitrise
d’œuvre. Ils doivent être conformes à la norme marocaine en vigueur.
ACIERS POUR BETON ARME
Les aciers employés devront répondre aux normes marocaines en vigueur.
L’entrepreneur présentera un certificat d’origine de l’usine garantissant les caractéristiques des aciers utilisés.
- 41 -
Les aciers utilisés doivent être de haute adhérence, série Fe500 ayant une limite d’élasticité de 500 MPa et un
allongement à la rupture de 10 ‰
Des essais de traction et de pliage à froid peuvent être exigés et seront à la charge de l’entreprise.
Les armatures devront être exemptes de pailles, criques, stries, gerçures, et soufflures. Elles devront être
parfaitement propres sans aucune trace de rouille adhérente, de peinture ou de graisse.
MATERIAUX NON TRADITIONNELS
Les procédés et matériaux non traditionnels devront soit :

 Avis favorable des bureaux de contrôle et laboratoires du Maroc.
 Bénéficier d’un avis technique du CSTB ou avis technique équivalent favorable, accepté par la
commission technique des assureurs ou avis technique équivalent favorable.
 Avoir fait l’objet d’une enquête spécialisée d’un organisme agréé au Maroc.
Ils devront être préalablement acceptés par le Maitre d’ouvrage et la maîtrise d’œuvre et cela avant livraison sur
chantier.
1.8. ECHANTILLONNAGE
L’entrepreneur devra soumettre à l’agrément du Maître d’Ouvrage, de la Maîtrise d'Œuvre et du

Bureau de Contrôle un échantillon de chaque espèce de matériau ou de fournitures qu’il compte utiliser.
Il ne pourra mettre en œuvre des matériaux qu’après acceptation donnée par un ordre de service délivré
par la maîtrise d'œuvre.
Les échantillons acceptés seront déposés au bureau de chantier et serviront de base de vérification pour
la réception des travaux.
1.9. CLASSIFICATION ET DOSAGE DES BETONS
Les quantités d’agrégats entrant dans la composition des bétons sont données à titre indicatif pour permettre à
l’entrepreneur d’établir ses prix. Elles n’ont aucune valeur contractuelle. Les quantités réelles et leur teneur en
eau seront déterminés par la formulation des bétons qui sera faite par un laboratoire agréé par le Maitre
d’ouvrage et à la charge de l’entreprise.
L’entrepreneur devra dès l’ouverture du chantier et avant tout approvisionnement d’agrégats faire établir une
étude granulométrique sur des échantillons et la présenter à la maitrise d’œuvre. La formulation de béton sera
faite dès approbation des agrégats.
Si l’entrepreneur désire utiliser un béton prêt à l’emploi, il doit soumettre son choix à l’approbation du Maitre
d’ouvrage et la maître d’œuvre. L’usine de fabrication du béton prêt à l’emploi doit être elle aussi acceptée par
la Maitrise d’ouvrage.
Le béton prêt à l’emploi doit être conforme aux normes marocaines. Les essais de contrôle de qualité seront
faits en usine et sur chantier.
Les différents bétons devront être conformes à la norme marocaine en vigueur. Le tableau ci-dessous donne à
titre indicatif les caractéristiques de chaque type de béton :
Classe de résistance Résistance caractéristique Résistance caractéristique

à la compression minimale sur cylindres minimale sur cubes
(MPA) (MPA)
B10 10 13
B15 15 19
B20 20 25
B25 25 30
- 42 -
Classe de résistance Résistance caractéristique Résistance caractéristique

à la compression minimale sur cylindres minimale sur cubes
(MPA) (MPA)
B30 30 37
B35 35 45
B40 40 50
B45 45 55
B50 50 60
B55 55 67
B60 60 75
B70 70 85
B80 80 95
B90 90 105
B100 100 115
L’entrepreneur est tenu de faire réaliser à ses frais, une étude de formulation par un laboratoire agréé. La
composition du béton doit être également étudiée en fonction de la classe d’exposition au sens de la norme et
de la qualité des parements à obtenir.
La classe d'exposition en fonction des actions dues à l'environnement est XM1 (Exposé a l’air véhiculant du sel
marin, mais pas en contact direct avec l’eau de mer Structures sur ou à proximité d’une cote.)
1.9.1. Base de spécification des bétons
La classe de résistance à spécifier pour le béton est la classe la plus élevée qui est obtenue à partir des
considérations simultanées suivantes :
1- La destination du béton dans la structure qui permet de définir les propriétés mécaniques requises. Le
tableau suivant donne la classe de résistance minimale du béton pour les emplois et utilisations courants :
Classe de Résistance
Résistance
résistance à la caractéristique
caractéristique minimale Emploi
compression minimale sur
sur cubes (MPA)
cylindres (MPA)
B10 10 13 Béton de propreté
B15 15 19 Gros béton
B20 20 25 Béton de forme
B25 25 30 Béton armé

Béton armé ou béton
B30 30 37
précontraint
B35 35 45 Béton précontraint
2- La classe d’exposition de la construction ou de la partie de la construction concernée. Le tableau suivant

définit la classe de résistance minimale du béton en fonction de la classe d’exposition retenue :
- 43 -
Classes d’exposition
Aucun Corrosion Corrosion induite par les Attaque Environnement
risque de induite par chlorures gel/dégel chimiquement
corrosion ou carbonatation agressifs
d’attaque Eau de mer Chlorures
autres que
l’eau de mer
X0 XCA1 XCA2 XM1 XM2 XCL XG XG2 XA1 XA2 XA3
1
Classe de …. B20 B25 B30 B35 B30 B25 B30 B30 B35 B40
résistance
minimale
1.9.2. Béton prêt à l’emploi

L'Entrepreneur peut utiliser des bétons prêts à l'emploi préparés en usine, sous réserve de l'accord du Maître
d’Ouvrage et du respect des conditions suivantes:
1. Le béton prêt à l’emploi doit satisfaire aux exigences de la norme NM 10.1.011.
2. Le choix du béton doit être fait en fonction des exigences de l’ouvrage (résistance, environnement, etc.),
des conditions de mise en œuvre et des conditions climatiques. La valeur de l’ouvrabilité du béton doit
être celle définie par l’étude de formulation du béton correspondant.
3. Dans tous les cas, l’Entrepreneur reste responsable de la conformité des bétons aux stipulations du CPS.
4. Un bordereau accompagne chaque charge livrée et est tenu à la disposition du Maître d’Ouvrage.
5. L’Entrepreneur donne toutes facilités utiles au contrôle extérieur pour effectuer les épreuves de contrôle
de conformité. Celles-ci sont effectuées par lots, le béton étant prélevé juste avant sa mise en place dans
la partie d'ouvrage concernée.
6. Le fournisseur accepte les essais effectués au titre du contrôle par l'Entrepreneur ou par le maître
d'ouvrage.
1.9.3. Béton de reprofilage ou de renforcement

En plus des caractéristiques minimales sus indiquées, les bétons destinés à être appliqués sur des ouvrages
existants soit pour reprofilage soit pour renforcement doivent avoir :
1. Une granulométrie d’agrégats compatible aux épaisseurs à traiter (D max = 5 ou 8 mm pour le
reprofilage).
2. Une bonne adhérence sur leurs supports. La résistance minimale à l'arrachement est de 1.2 MPa après 28
jours d'application.
1.9.4. Qualité des matériaux :

Le sable de mortier et béton sera utilisé après avoir justifié par les essais réglementaires, sa propreté et sa
granulométrie (DTU 21, Article 2.29) Il ne devra pas renfermer de grains dont la plus grande dimension
dépasserait les limites ci-après :
- Sable pour mortier : 0,002 m, Sable pour béton : 0,005 m. Les gravillons destinés à la confection du
béton devront pouvoir passer en tous sens dans un anneau de 0,005 m de diamètre intérieur sans pouvoir
passer dans un anneau de 0,0025 m de diamètre.
- Les gravettes destinées à la confection du béton devront pouvoir passer en tous sens dans un anneau de
0,04 m de diamètre intérieur sans pouvoir passer dans un anneau de 0,005m de diamètre. Les granulats ne
devront pas comprendre de plaquettes ou d'aiguilles, ils seront soigneusement lavés exempts de matières
fines.
L'emploi de granulats de mer ne sera en aucun cas autorisé.
- 44 -
1.9.5. Liants :
Les liants seront conformes aux Normes Marocaines NM 10.1.004 et NM 10.1.005.
Les liants utilisés seront de type C.P.J. 45 ou 55 et CPJ 35. L'emploi de ciment éventé ou encore chaud sera
interdit. S'il est livré en sacs ou en vrac, il devra être stocké en quantité suffisante pour que le chantier n'ait
pas à souffrir de retard consécutif à une livraison défectueuse.
1.9.6. Adjuvants :
Les adjuvants utilisés doivent répondre aux spécifications des normes NF P 18-103, NF P 18-331 à 338 et
bénéficier d’un droit d’usage de la marque NF ou être choisis parmi ceux figurant sur la liste des adjuvants
établie par la commission Permanente des Liants Hydrauliques et des Adjuvants du Béton (COPLA).
L’emploi de chlorure de calcium et d’adjuvants chlorés n’est autorisé que dans les limites prévues par le
DTU n° 21.4 « Prescriptions techniques concernant l’utilisation du chlorure de calcium et des adjuvants
contenant des chlorures dans la confection des coulis, mortiers et bétons »
Les conditions d’emploi des adjuvants doivent respecter les prescriptions des normes ou celles établies par la
COPLA, en ce qui concerne les essais de convenance.
1.9.7. Eau de gâchage :

L’eau de gâchage utilisée peut être l’eau distribuée par des réseaux publics ainsi que toute eau potable
Dans les autres cas, l’eau de gâchage utilisée doit répondre aux spécifications de la norme NFP 18-303.
L’entrepreneur devra présenter à la demande de l’Administration les justificatifs correspondants.
1.9.8. Rebouchage, ragréage et finitions

Les réservations nécessaires à l'exécution des ouvrages et qui ne peuvent subsister à l'état définitif doivent
être traitées de façon que les qualités requises pour l'ouvrage fini soient obtenues.
Si les ouvrages présentent certains défauts localisés (armatures accidentellement mal enrobées, épaufrures, nids
de cailloux, etc.), il faut, avant d'exécuter le ragréage qui s'impose, s'assurer que ce défaut n'est pas de nature à
mettre en cause la conservation des qualités de ces ouvrages, auquel cas tous travaux de réfection nécessaires
doivent être entrepris avant ceux de ragréage.
Des opérations de ragréage (dressage des surfaces et des feuillures, enlèvement des balèvres, traitement des
nids de cailloux, etc.) peuvent être nécessaires pour respecter les tolérances dimensionnelles de l'ouvrage fini.
1.9.9. Percements et scellements

Les percements et scellements effectués a posteriori dans le béton durci doivent être exécutés de façon qu'ils ne
compromettent pas les qualités requises de l'ouvrage fini.
1.10. COFFRAGES
L'implantation des ouvrages devra être rigoureuse et le respect des cotes absolu ; en particulier la verticalité
des poteaux et voiles devra être particulièrement soignée et il ne sera admis aucune tolérance pour erreur
d'implantation des poteaux ou voiles superposés. Les arêtes des éléments continus devront être rectilignes
sans écart aux raccords ni ventre.
Les banches métalliques destinées au coffrage devront être conçues de manière à respecter :
- Le calepinage prévu par les plans Architecte.
- Au décoffrage, le calepinage en question doivent être nets et sans bavure. Aucun ragréage n’est
toléré pour reprise de ségrégation et correction d’arêtes.
- Les coffrages et étaiements doivent présenter une rigidité suffisante pour résister, sans tassements ni
déformations nuisibles, aux actions de toute nature qu’ils sont exposés à subir pendant l’exécution
des travaux, et notamment aux efforts engendrés par le serrage du béton.
Les coffrages doivent être suffisamment étanches pour que le serrage par vibration ne soit pas une cause de
perte d’une partie appréciable de ciment.
Aucun bois de coffrage ne devra être abandonné en coffrage perdu.
- 45 -
En aucune façon, l'entrepreneur ne pourra, pour les ouvrages enterrés se servir des parois de fouilles comme
joues de coffrage. Une exception peut être faite pour les ouvrages coulés dans les zones rocheuses avec des
parois non friables et pour les remplissages en gros béton.
1.11. CLASSIFICATION ET DOSAGE DES MORTIERS
Tous les travaux de mortier devront être conformes aux normes marocaines ou à défaut aux prescriptions du
DTU 26.1 « travaux d’enduits aux mortiers de liants hydrauliques ». Le tableau ci-dessous donne une idée sur la
classification des mortiers :
COMPOSITION GRANULOMETRIE
UTILISATION DESIGNATION SABLES CIMENT CHAUX
CPJ 35 GRASSE
Hourdage mur – cloison - Mortier n° 1 1000 litres 300 kg 0 0.1/3.15
dressage
Enduits – gobetis en Mortier n° 2 1000 litres 500 kg 0 0.1/3.15
couche d’accrochage 600 kg
Corps de l’enduit Mortier n°4 1000 litres 300 kg 150 kg 0.1/3.15
Couche de finition Mortier n° 6 1000 litres 250 kg 250 kg 0.1/2
1.12. ESSAIS DE MATERIAUX ET CONTROLES DE QUALITE
Tous les frais des essais de conformité et de contrôle des matériaux sont à la charge de l’Entrepreneur.
A cet effet et dans les quinze jours, suivant l’ordre de service de commencer les travaux, l’entrepreneur doit
présenter au Maitre d’ouvrage un contrat de contrôle et d’essais fait entre l’entrepreneur et un laboratoire agréé
par le Maitre d’ouvrage.
Les essais prévus dans le contrat sont en particulier (liste non exhaustive) :
 Etude granulométrique des agrégats.

 Coefficient DEVAL des pierres à partir desquelles sera fabriqué le granulat.
 Caractéristiques du ciment et usine d’origine (avec attestations en cas de ciment en vrac).
 Résultats d’analyse de l’eau de gâchage.
 Formulation et composition du béton (granulat, ciment, sable).
 Nature, marque, et dosage des adjuvants proposés avec copies obligatoires de l’agrément
CSTB ou avis technique équivalent favorable.
 Résultats des essais de compression et de traction à 7 et 28 jours.
 Résultats des 3 essais dits « SLUMP TEST » de références exécutées sur le béton contrôlé.
 Temps de malaxage préconisé pour le béton proposé.
 Etude de conformité des aciers au besoin.
 Essai sur des agglomérés en béton, et briques conformément aux normes en vigueur.
 Essais des canalisations en béton comprimé ou PVC au besoin.
 Essais sur poutrelles au besoin.
De même le contrat devra comporter une clause spécifiant que le laboratoire assistera sur convocation à toutes
les réunions de coordination ou de chantier.
Tous les prélèvements devront être effectués par les agents du laboratoire et sous leur responsabilité sauf pour
les produits prélevés par la Maitrise de chantier.
- 46 -
Les résultats seront obligatoirement, communiqués directement au Maitre d’ouvrage avec copie à la maitrise
d’œuvre.
Tous les frais d’études, d’essais et d’analyses citées ci-avant seront à la charge de l’Entrepreneur et payés au
laboratoire par ses soins. Au cas où ces frais ne seraient pas réglés au laboratoire par l’entrepreneur, le Maitre
d’ouvrage se réserve le droit de les payer directement par prélèvements sur les décomptes de l’entrepreneur.
De même les frais d’essais des matériaux non prévus ci-haut, sont à la charge de l’entrepreneur pour tous
travaux ou fourniture qui n’auront pas satisfait aux conditions imposées par les prescriptions techniques du
présent marché.
Les essais seront effectués conformément aux normes en vigueur. Ils seront faits obligatoirement par un
laboratoire d’essais et d’études agrée par le Maitre d’ouvrage.
NOTE : Les essais doivent être accrédités ; accréditation M.C.T France et/ou C.O.F.R.A.C Maroc.
1.13. CANALISATION
Les buses constituant le réseau d’assainissement seront préfabriquées mécaniquement en atelier des usines
marocaines agréées par la maîtrise d'œuvre.
Conformément à la norme NFP 16-431 d’octobre 1971, les caractéristiques de fabrication des buses et de
confection des joints seront fournies par l’entrepreneur. Les épreuves de pression en usine seront effectuées
sur toutes les buses. En outre, la maîtrise d'œuvre se réserve le droit de faire procéder à des essais de
résistance mécanique et d’étanchéité sur les échantillons prélevés à son gré sur les approvisionnements.
Si les essais ne sont pas satisfaisants, l’entrepreneur devra prendre dans les plus courts délais à ses frais et
sous sa propre responsabilité, toute mesure utile pour modifier les caractéristiques de toutes les buses de
fabrication ultérieure. Dans ces conditions, les buses de la même série déjà fabriquées feront l’objet d’essais
individuels ; les lots jugés mauvais devront être enlevés du chantier.
Prescriptions relatives aux tuyaux en béton non armé
Les tuyaux en béton non armé devront être conformes aux prescriptions de la norme marocaine NM
10.1.29.4, les classes sont préconisées par la norme sus citée, dont les charges de rupture sont les suivants :
Diamètre Diamètre Charge de rupture / Mètre de longueur

nominal intérieur Série 0.30B Série 60B Série 90B Série 135B
100 100 15 18,5 25,5 31
150 150 15 19 26,5 32,5
200 200 15 20 28 35
250 250 15 21 30 38
300 300 15 22 32 41
400 400 15 24 26 54
1.14. ACIER POUR BETON ARME
Les aciers pour le béton armé seront en acier « HA » de la nuance « Fe E 500 » et devront satisfaire aux
conditions définies par les normes marocaines.
- 47 -
1.15. LES MATERIAUX POUR LE REMBLAIS
Les matériaux pour les remblais proviendront des déblais extraits des fouilles après essais de laboratoire ou
des zones d’emprunt, agréés par la Maîtrise d'Œuvre et le Bureau de Contrôle, ces matériaux doivent
répondre aux spécifications des CPS. Il est strictement interdit d’utiliser la terre végétale, les gravois et les
argiles.
1.16. SPECIFICATIONS PARTICULIERES CONCERNANT LES BRIQUES ET AGGLOMERES
Les briques devront répondre aux normes marocaines et aux prescriptions du DGA, article 18, et seront de
première qualité et sans feuillure. Les agglomérés seront vibrés mécaniquement et mis en œuvre après
séchage dans une ambiance humide.
1.17. QUALITE DES MATERIAUX POUR L’ETANCHEITE
Les matériaux pour l’étanchéité et leur mise en œuvre seront conformes aux spécifications des DTU n°43-1,
43-2, 43-3 et 43-4.
EIF Enduit d’imprégnation à froid, en solution ou en émulsion ;

Teneur en bitume égale ou supérieur à 10%.
EAC Enduit d’application à chaud, à base de bitume oxydé, teneur maximum en fines :
30% de la masse totale, caractéristiques exigées conformes au DTU 43.1.
Une couche d’EAC présentera une masse minimale de bitume pur de 1Kg/m²
Ecran voile de verre Masse supérieure à 92g/m² conforme à la norme NF P G07.001
Papier Kraft Masse minimum 70g/m²
Papier perforé Masse minimum après crêpage et avant perforation 100 g / m²
Perforation de diamètre 40mm à raison de 120 environ par m²
Panneaux isolants Liège aggloméré, conforme à la norme NF P 57.054
- Feutres Bitumes Armature Carton Feutre, conforme à la norme NF P 84.302
- CF
-VV – HR Armature Voile de Verre conforma à la norme NF P 84.313
- PY – VV Double Armature en polystyrène et Voile de Verre, conforme à la norme NF P
84.315
- Bitumes armés
- TJ Armature Toile de Jute, conforme à la norme NF P 84.310
- TV Armature Tissu de Verre, conforme à la norme NF P 84.303
-VV Armature Voile de Verre, conforme à la norme NF P 84.314
TV . TH Armature Tissu de Verre et auto protection par feuille métallique, conforme à la
norme NF P 84.316
1.18. PROVENANCE ET QUALITE DES MATERIAUX POUR LE REVETEMENT
Les matériaux destinés à la construction des ouvrages, proviendront des lieux de production indiqués au
tableau ci-après, et devront être agréés par la Maîtrise d'Œuvre et le bureau de contrôle.
DESIGNATION QUALITE ET PROVENANCE DES MATERIAUX

Sable Carrière de la région
Des usines de ciment, classe CPJ 35 ou 45 livré obligatoirement en sacs
Ciment
de papier de 50 Kg
Gravette de marbre Des usines et dépôts du Maroc, carrières de la région
Gravillons Des usines et dépôts du Maroc de la région
Joints plastiques Idem
Faïence – gré émaillé Idem
Carreaux de ciment Idem
- 48 -
Normes et textes officiels
Tous les tuyaux de dallage, de carrelage, de revêtement des sols et des murs seront réalisés suivant les
prescriptions du DGA, articles 127 et 132. En outre, et d’une façon générale, les matériaux employés pour
les ouvrages, le calcul et l’exécution, ainsi que les conditions de réception seront conformes aux documents
suivants :
Documents techniques unifies
DTU n°52 « cahier des charges » de revêtement de sols applicables aux locaux d’habitations, des bureaux et
des établissement d’enseignement.
Normes françaises AFNOR

 N.F.P 61 301 Carreaux mosaïques de marbre et de ciment
 N.F.P 61 331 à 334 carreaux de faïence
 N.F.P 61 403 Carreaux de grès
 N.F.P 61 341 Panneaux de mosaïques de patte de verre
 N.F.P 10 001 et la suite pierres calcaires
Par ailleurs, l’Entrepreneur respectera les instructions et les recommandations des fabricants et des
fournisseurs, et d’une façon générale, tous les règlements officiels parus au moins un mois avant la date de la
soumission.
1.19. VERIFICATION DES MATERIAUX
L’entrepreneur devra prendre toutes les dispositions utiles pour avoir sur son chantier la quantité des
matériaux vérifiés et acceptés, indispensables à la bonne marche des travaux et dont l’échantillonnage aura
été agréé par la Maîtrise d'Œuvre.
La demande de réception des matériaux autres que les matériaux préfabriqués, devra être faite au
moins quatre (4) jours avant son emploi. Pour les matériaux préfabriqués, ce délai sera de quinze (15) jours à
pied d’œuvre.
1.20. CONSERVATION DES MATERIAUX
Les matériaux fournis par l’entrepreneur restent sous sa garde et sa responsabilité, même après avoir
été acceptés provisoirement par la maîtrise d'œuvre. Les matériaux devront être stockés dans un
emplacement clos et gardé, ils ne pourront être approvisionnés sur les lieux des travaux qu’au moment de la
pose.
L’entrepreneur en conséquence, supportera les pertes pouvant survenir jusqu’à la réception provisoire
des travaux.
1.21. LES BETONS
Fabrication des bétons

Les bétons seront obligatoirement fabriqués par des centrales à béton ou bétonnière. Les divers
dosages en agrégats devront être automatisés ainsi que les dosages en eau ou à défaut par dosage pondéral ou
volumétrique.
En aucun cas, il ne sera admis de béton fabriqué manuellement. La composition des bétons (qui aura
été déterminée en Laboratoire et approuvée par la Maîtrise d'Œuvre) sera tenue affichée sous verre en
permanence pour un contrôle aisé et inopiné.
Le matériel mis en chantier devra correspondre à celui qui sera indiqué dans la note sur le matériel
que l’entrepreneur doit remettre en même temps que son offre.
Dans tous les cas, si un élément quelconque de béton comporterait des zones de ségrégation, des
cavités, des bosses, des fissures ou des gauchissements, l’Entrepreneur procédera immédiatement à la
démolition de cet élément à ses frais et sous son entière responsabilité.
- 49 -
Cette démolition sera dûment constatée par la Maîtrise d'Œuvre ou son représentant.
En aucun cas, il ne pourra être permis de procéder à un ragréage des éléments en béton comportant un défaut
de mise en œuvre.
Prescriptions concernant les coffrages
Echafaudage
Des plans et des calculs de résistance et de déformation des échafaudages devront être soumis à
l’agrément de la Maîtrise d’Œuvre si celui-ci en fait la demande.
Coffrages
Les coffrages seront exécutés conformément aux plans de béton armé. La rigidité des coffrages, sera
telle que le profil des éléments moulés ne s’écarte pas de plus de cinq (5) millimètres des profils théoriques
et que la section transversale des parties d’ouvrage ne soit jamais inférieure à celle prévue aux dessins
d’exécution.
L’Entrepreneur devra concilier cette exigence avec les déformations éventuelles des coffrages dues à la
pervibration des bétons. Toutefois, la tolérance de cinq (05) mm ne sera pas exigée pour les parties de béton
enterrées.
Les éléments préfabriqués du coffrage seront établis pour résister aux différents efforts qu’ils devront
supporter aussi bien pendant leur transport, leur montage et leur mise en œuvre que pendant leur démontage.
Tous les coffrages horizontaux seront nivelés en tenant compte des contre flèches nécessaires pour
compenser avec leur propre déformation celle des éléments de béton qu’ils supporteront (déformation
élastique sous l’action des charges permanentes, déformation due au fluage et au retrait).
L’Entrepreneur devra prévoir suffisamment de coffrage à mettre en jeu pour satisfaire aux délais
d’exécution. Les coffrages des éléments préfabriqués seront assez rigides pour ne pas se déformer au cours
des coulages.
Les coffrages des parements des bétons destinés à rester bruts seront réalisés à l’aide de rabotées, les
rives également rabotées selon les profils du Maître d’Ouvrage et de la Maîtrise d'Œuvre et seront
renouvelés dès que leur état ne permettra plus d’obtenir des surfaces de qualité satisfaisante. En principe, le
réemploi sera limité à deux fois avant tout coulage du béton, les coffrages devront être réceptionnés par la
maîtrise d'œuvre et le bureau de contrôle, l’étanchéité des coffrages devra être parfaite, aucun ragréage ne
sera toléré.
Les coffrages devront être solidement maintenus et calés afin d’obtenir des ouvrages parfaitement
rectilignes. Tout béton destiné à rester brut et qui ne répondrait pas aux impératifs ci dessus sera démoli à la
demande du Bureau d’Etude et du Bureau de Contrôle. Tous les coffrages seront badigeonnés à l’aide d’un
produit de démoulage agréé par le Bureau d’Etude et le Bureau de Contrôle avant le coulage du béton.
Mise en œuvre des reprises de bétonnage

Avant les reprises de bétonnage, la surface précédemment coulée est nettoyée à l’air comprimé, s’il
s’agit d’un béton jeune ou piqué, nettoyée et humidifiée à refus, s’il s’agit d’un béton durci. Lors de la
reprise de bétonnage, il sera mis en œuvre un produit de collage agrée par la Maîtrise d'Œuvre suivant les
indications du Bureau d’Etude, du Bureau de Contrôle et des spécifications du fabricant.
Prescriptions concernant l’exécution des bétons armés
Poteaux
Des bases de 0.15 m, de hauteur environ seront coulées avant le coffrage des poteaux, ces bases sont
destinées à assurer un traçage parfait, à permettre le serrage des coffrages et à éviter la ségrégation du béton
en pied du poteau.
- 50 -
Le bétonnage des poteaux se fera en une seule fois, mais les coffrages devront permettre le coulage
d’une hauteur maximale de 1,50 m, pour cela, une face de coffrage devra rester libre et devra pouvoir
recevoir un panneau supplémentaire pour la finition du bétonnage.
Aucun ragréage ne sera toléré avant la réception par le Bureau d’Etude et le bureau de contrôle. Dans le cas
où certaines parties représenteraient des cavités importantes, le poteau incriminé sera démoli.
En aucun cas, les attentes des poteaux ne seront déviées, pour rattraper un défaut éventuel de traçage.
Tout béton exécuté avec un excès d’eau sera démoli.
Le plus grand soin devra être observé lors du coulage des éléments de faible section. Par temps chaud,
les coffrages seront abondamment trempés dans l’eau avant le coulage et maintenus humides pendant
quarante huit (48) heures.
Après le décoffrage, le béton devra rester humide par un arrosage abondant, pendant trois (3) jours
minimum.
Tous les poteaux intégrés dans les maçonneries, soit de moellon, soit d’agglos seront coulés après le
montage de ces maçonneries. Le nettoyage des pieds de poteaux avant le coulage devra être exécuté avec
soin afin de débarrasser le mortier de maçonnerie de ces pieds des poteaux.
Poutres et chaînages
Les éléments des poutres devront être exécutés de manière à empêcher toute flèche. Les étais sont
posés sur une semelle de réparation en madrier, et en aucun cas, les cales ne seront exécutés par des
éléments tels que briques, agglos, cailloux, etc…
Les étais seront exclusivement métalliques. Le décoffrage avant vingt huit (28) jours ne sera toléré
qu’après l’avis du Bureau d’Etude et du Bureau de Contrôle pour certains éléments le permettant.
Les prescriptions du paragraphe ci-dessus restent valables pour les précautions à prendre lors du
coulage par température élevée. De plus, le début de coulage par forte chaleur à l’ouverture du chantier. Le
béton coulé la veille sera arrosé en permanence, et cela pendant sept (7) jours au moins.
Dalles pleines
Les plus grandes précautions devront être prises pour éviter la dessiccation rapide des bétons des dalles.
En plus des recommandations et des précautions décrites pour les poutres et les poteaux, il y aura lieu
de protéger la surface supérieure des dalles par une couche de sable maintenue humide.
L’Entrepreneur devra faire son affaire de maintien de la surface supérieure surfacée en parfait état
jusqu’à la pose des revêtements.
Voiles
Les voiles devront être coulés sur des bases, comme les poteaux. La granulométrie et la plasticité du
béton devront permettre le coulage dans les coffrages. Les cas d’intégration de tubages divers et des boîtes
de raccordement impliqueront l’étroite collaboration entre les différents sous-traitants.
Les surfaces devront être d’une planimétrie telle qu’une règle de 2 m, appliquée dans n’importe quel
sens ne laisse apparaître une flèche supérieure à 3 mm.
La maîtrise d'œuvre se réserve le droit de faire démolir tout ouvrage non conforme aux prescriptions
ci-dessus.
D’autre part, avant le bétonnage des éléments en béton armé, l’entrepreneur doit vérifier la pose des
tubages électriques des boîtes de raccordement, ceci de façon à ne pas porter préjudice à la stabilité et à la
résistance des éléments en béton armé. L’entrepreneur reste responsable de la structure en béton armé.
1.22. PREFABRICATION D’ELEMENTS
L’entrepreneur est autorisé à procéder à certaines préfabrications. Ces préfabrications devront

obligatoirement avoir obtenu l’accord du Maître d'ouvrage et de la Maîtrise d'Œuvre.
- 51 -
L’établissement des plans d’exécution nécessaires exigés par la Maîtrise d’Œuvre, ainsi que leur visa
par un Bureau de Contrôle agréé sont à la charge de l'Entrepreneur.
L’Entrepreneur aura à sa charge tous les problèmes de pose, de raccordement, de scellement, de

calfeutrement et demeurera responsable de l’étanchéité des ouvrages.
1.23. LES PRESCRIPTIONS CONCERNANT LE FACONNAGE DES ACIERS
La mise en œuvre des armatures devra répondre aux conditions des règlements parasismiques en vigueur
notamment (RPS 2000) (plus avenants et annexes) et en particulier :
- Les écarts dans la position des étriers ne dépasseront pas leur diamètre, ces pièces étant ligaturées assez
solidement pour éviter tout déplacement au cours du bétonnage.
- Aucune tolérance ne sera admise sur la position des armatures principales.
- Le pliage des barres sera obligatoirement effectué sur un mandrin.
Indépendamment des conditions de pression exercées sur les bétons, les diamètres minima de cintrage
seront ceux conseillés par le fabricant en tenant compte de la température, des caractéristiques de la
machine de cintrage (notamment de la vitesse).
Les armatures à haute nuance et adhérence ne devront en aucun cas être dépliées après avoir été pliées.
Les armatures seront maintenues à leur place exacte par rapport aux coffrages au moyen de cales en béton
de dimensions aussi petites que possible (environ 4 cales au m2). Ces cales seront exécutées à l'aide de
table vibrante et comporteront à leur partie supérieure un fil de fer enrobé pour l'attache des barres.
Le B.E.T. pourra en augmenter le nombre s'il le juge utile. Le béton des cales sera de même nature que
celui des ouvrages où elles sont incorporées (BETON B2).
1.24. PRESCRIPTIONS CONCERNANT LES BRIQUES ET LES AGGLOMERES
Les agglomérés et les briques devront répondre respectivement aux normes marocaines NM.10.01.F 016
NM 10.01.F.O18 et aux prescriptions du DGA. Elles seront de première qualité sans fêlure.
Avant toute mise en œuvre, les briques ou agglos seront immergés ou abondamment arrosés. Toutes
les cloisons seront hourdées au mortier de ciment n°2. Chaque assise de pose devra être de niveau et se
recouper d’au moins 0.05 m. Les joints et les lits auront une épaisseur maximale de 10 mm.
La valeur de ces cloisons comprendra, outre la fourniture et la pose des briques, toutes les sujétions
d’échafaudage, les poteaux raidisseurs et les tendeurs nécessaires à la bonne tenue des ouvrages, la liaison
avec l’ossature, soit avec des fers laissés en attente, lors du coulage des poteaux, des poutres, des linteaux,
soit par des épingles en acier doux galvanisé de diamètre 8 disposés en quinconce tous les mètres en
hauteur et en longueur, ainsi que l’exécution d’un linteau en béton armé (préfabriqué ou non) sur tous les
cadres posés dans les cloisons simples.
Les linteaux sur double cloison sont comptés au chapitre béton armé, déduction faite de tous les vides
et de tout autre matériau d’une nature qui pourrait y être incluse.
1.25. PRESCRIPTIONS CONCERNANT LES ENDUITS
Tous les travaux d’enduits doivent répondre aux prescriptions du DTU 26.1 de 1978.
Le plus grand soin devra être apporté à la mise en place du grillage galvanisé destiné à éviter les fissures
entre les éléments de béton et les remplissages. Ce grillage devra être incorporé dans la couche de dressage
et déborder de 0.20 m de part, et d’autre de la liaison entre le béton et le remplissage, et sera posé par pointes
d’acier galvanisé, de telle sorte qu’aucune fissuration ne sera admise.
La couche de dressage sera exécutée en deux phases :
- 52 -
La première, dite couche d’accrochage, après un arrosage abondant du support, au mortier clair sous forme
de gobetis dosé à 550 Kg de ciment CPJ35, pour un mètre cube de sable de concassage 0,25/3,15, devra
couvrir le subjectile sans le charger et sera projetée de préférence à la machine ;
La deuxième, dite couche de dressage, constituant le corps de l’enduit, sera exécutée après soixante-douze
(72) heures minimum, de la première au mortier dosé à 400Kg de ciment pour un mètre cube de sable
0,1/3,15 ou 250 Kg, de chaux dans le cas d’un enduit bâtard, parfaitement dressé et serrée, une épaisseur de
15 mm minima sera exigée.
La couche de finition dite « fino » sera exécutée après huit (8) jours, la mise en œuvre de la deuxième phase
de dressage, pour les enduits extérieurs et après quinze (15) jours, pour les enduits intérieurs. La
composition du mortier sera de 150 Kg, de chaux hydraulique et de 200 Kg de ciment (mortier bâtard), pour
un mètre cube de sable riche en éléments fin 0,1/2 ou 350 Kg CPJ 35, pour les enduits au mortier de ciment,
finition aux choix de la Maîtrise d’œuvre.
Le respect de ces prescriptions reste impératif. Toute partie d’enduit n’ayant pas satisfait à ces prescriptions
sera démolie.
Les enduits de mortier de ciment, le mortier bâtard, les enduits rustiques, etc… seront exécutés
conformément aux articles 122 et 123 du DGA. Les surfaces à recouvrir devront êtres débarrassées de toute
partie adhérente mate, préparée convenablement pour obtenir un bon accrochage et suffisamment humidifié
pour que le support n’absorbe pas l’eau du mortier.
Le garnissage des trous de boulons d’échafaudage ménagé au moment de la construction, sera effectué en
temps utile pour que le mortier soit sec et ne puisse provoquer de taches. Lors de l’exécution, il ne devra être
pratiqué aucune cavité pour le support des extrémités des pièces d’échafaudage.
II. ETANCHEITE
NATURE DES TRAVAUX

Les travaux du présent sous lot comprennent (fournitures, transports, mise en œuvre,
Et toutes sujétions):
 Forme de pente y /c chape de lissage
 Ecran par-vapeur
 Isolation thermique
 Gorges pour solins
 Etanchéité bicouche
 Etanchéité bicouche des relevés
 Protection mécanique
 Protection des relevés
 Etanchéité légère des salles de bains et balcons
 Etanchéité Verticale
 Etanchéité des joints de dilatation
 Etanchéité des joints de dilatation
 Etanchéité jardinière
Tous raccords nécessaires à une bonne finition des travaux dans les règles de l'art.
PROVENANCE DES MATERIAUX

Les matériaux destinés à l'exécution des travaux seront d'origine marocaine, il ne sera fait appel aux matériaux
d'origine étrangère qu'en cas d'impossibilité de se les procurer sur le marché marocain.
Ces matériaux proviendront, en principe, des lieux d'extraction, de production ou dépôts suivants:
- 53 -
DESIGNATION DES MATERIAUX PROVENANCE

- Sable De dune de la région de bonne qualité
- Gravette Calcaire dur des carrières de la région
- Ciment D’usines marocaines ou dépôts de la région
- Bitume D’usines ou dépôts du Maroc
-Membrane et chapes bitumes a base D’usines ou dépôts du Maroc
d’élastomères
D’usines ou dépôts du Maroc
- Perlite FESCO, ou autre
d'usines ou dépôts du Maroc
Par le fait même de son offre, l'Entrepreneur sera réputé connaître les ressources des carrières, dépôts ou usines
indiqués ci-dessus, ainsi que leurs conditions d'accès et d'exploitation.
Il est précisé que ces matériaux doivent être de bonne qualité, et que si ceux de la région proche du chantier ne
le sont pas, il sera exigé de l'Entrepreneur de se les procurer ailleurs.
VERIFICATION DES MATERIAUX

L'Entrepreneur devra prendre toutes dispositions utiles pour avoir sur le chantier, la quantité des matériaux
vérifiés et acceptés indispensable à la bonne marche des travaux, et dont l'échantillonnage aura été agrée par la
Maîtrise d'Œuvre.
La demande de réception d'un matériau autre que les matériaux préfabriqués devront être faite au moins 4 jours
avant son emploi ; pour les matériaux préfabriqués, ce délai sera d'un mois à pied d'œuvre.
MATERIAUX
Tous les matériaux utilisés devront répondre aux normes en vigueur et être de bonne qualité, ils doivent être
soumis préalablement aux essais par un laboratoire agréer, dans les 15 jours qui suivent l'ordre de service de
commencer les travaux.
1) - Sables et agrégats :
Les sables et agrégats employés devront être conformes à la norme
N.M. 10.01. F.005.
Toutefois, dès l'ouverture du chantier, l'Entrepreneur devra soumettre à la Maîtrise d'Œuvre l'étude d'analyse
granulométrique des agrégats et sables qu'il se propose d'employer, effectués à sa charge par le Laboratoire.
Pour les sables, le pourcentage en élément diamètre <0,80 mm sera maximum de 4 %. Pour les agrégats, il sera
possible d'utiliser soit des agrégats roulés, soit des agrégats concassés, ils devront en tous cas présenter un bon
rapport de formes.
La constance des caractéristiques granulométriques des sables et agrégats approvisionnés est exigée.
Le stockage des sables et agrégats s'effectuera sur une aire bétonnée parfaitement propre prévue à cet effet.
2) - Liants :
Le ciment utilisé sera le CPJ 35 et le CPJ45 correspondant à la Norme Marocaine
N.M. 1O.O1.F.OO4.
Le ciment sera livré en sac ou en vrac si l'entrepreneur dispose de silo de stockage.
- 54 -
3) - Enduits d'imprégnation à froid (EIF)

Ce sont des produits à base de bitume en solution ou en émulsion. La teneur en bitume doit être égale ou
supérieure à 50 % (0,300 kg/m2).
4) - Enduit d'application à chaud (EAC)

Les enduits d'application à chaud sont à base de bitume oxydé 90/40. Ce bitume oxydé est livré en sacs.
Ils doivent être conformes aux Normes NF 66.008 - 66.004 - 66.011.
On entend par couche d'EAC, une couche de bitume de 1,2 kg/m² à 1.5kg/m².
La teneur en bitume ne doit pas être inférieure à 70 %.
5) - Feutres bitumes
Ce sont des feutres en bitume modifié par élastomère SBS, mises en œuvre par soudage et exécution suivant
les prescriptions du D.T.U. 43.1
6) – Isolation thermique
L’isolation thermique sera assurée par de plaques FESCO de 4cm d’épaisseur.
GARANTIE - ESSAIS - CONTROLE
1) – Assurance Garantie Décennale :

L'Entrepreneur du présent sous lot est responsable pendant dix ans à compter de la réception provisoire, de
toute l'étanchéité (terrasses, salles d'eau etc..) contre toute infiltration provoquée par une mauvaise qualité des
produits employés ou par une mauvaise exécution des travaux, et notamment par dessiccation, fissuration,
soufflures, retrait du produit, décollement des solins, déchirures consécutives au retrait ou à la dilatation du
support, etc.
Cette garantie comprend la remise en état du produit d'étanchéité et de la protection avec les mêmes produits
que ceux qui ont servi à l'établissement de l'étanchéité ou avec tout autre produit de qualité équivalente ou
supérieure préalablement agréé par la maîtrise d'œuvre, ainsi que la réparation des dommages causés à la
construction par les infiltrations.
2) - Essais :
Des essais d'étanchéité seront effectués par mise en eau teintée de préférence. On établit le niveau à 5 cm
au-dessous des points hauts des relevés. Il y a lieu de veiller à ce que la surcharge d'eau ainsi créée ne dépasse
pas celle admise par les calculs de résistance.
Ce niveau est maintenu pendant 24 heures. La vidange de l'eau se fera progressivement pour éviter tout
refoulement dans les conduites d'évacuation. Aucune fuite ou trace d'humidité ne doit apparaître en sous-faces
des plafonds ou sur les murs. Ces essais sont entièrement à la charge de l'Entrepreneur.
3) - Contrôle :
La Maîtrise d'Œuvre et le Bureau de Contrôle prescriront des prélèvements destinés à effectuer des essais de
laboratoire pour le contrôle des qualités, résistance, souplesse, etc.….
A cet effet, en présence de l'Entrepreneur on découpera dans le revêtement d'étanchéité, des échantillons de
0,30 X0,20 m environ.
Les prélèvements devront être effectués au plus tard le jour de la terminaison des travaux d'étanchéité
proprement dits, et en tous cas, avant l'exécution de la protection.
Les prélèvements doivent être au nombre de 3 par superficie caractéristique en des endroits différents.
Le rebouchage sera effectué immédiatement.
Les frais de prélèvement, d'essais et de rebouchage sont entièrement à la charge de l'Entrepreneur qui doit en
tenir compte dans ses prix.
- 55 -
MODE D'EXECUTION DES TRAVAUX

Les travaux seront exécutés conformément aux règles de l'Art, aux modes d’emplois et d’application
renseignées dans chaque avis technique pour les différents produits d’étanchéité proposés et en particulier aux
prescriptions du DTU No43.1.
- La forme de pente sera mise en place sur le plancher préalablement nettoyé, décapé et humidifié pour éviter le
"brûlage » au contact des deux bétons. Elle sera uniforme et sans flache, avec épaisseur minimum de 4 cm.
- Sur la forme de pente, exécution d'une chape de lissage parfaitement dressée et surfacée, de2 cm d'épaisseur.
- A la jonction entre parties horizontales et verticales, exécution de gorges au mortier avec talon arrondi et
remontant sur toute la hauteur de l'acrotère jusqu'à l'arrêt de solins.
- Sur la chape de lissage qui sera imprégnée d’une couche d’EIF, il sera collé le pare-vapeur. Toutes
dispositions seront prises pour éviter les déchirures de cet écran pendant la pose de l’isolation de l’étanchéité…
- Sur l’écran pare-vapeur sera collée l’isolation thermique en plaques de liège de 2cm en 2 nappes croisées est
en quinconce où perlite FESCO haute densité de 4cm d’épaisseur ou similaire.
- Sur l’isolation thermique, il sera appliqué le complexe d’étanchéité à lits superposés et à joints décalés, avec
recouvrement des lés de 10cm.
- Sur les parties verticales et jusqu’aux larmiers, il sera appliqué l’étanchéité des relevés qui recouvrira
l’étanchéité horizontale de 20cm.
- Sur l’étanchéité des relevés il sera exécuté une protection par un enduit au mortier dosé à 350kg avec une
armature en grille galvanisé.
- Sur l’étanchéité horizontale il sera exécuté une protection par dalletes en béton dosé à 350kg de 4cm
d’épaisseur, coulée sur lit de sable de 2cm d’épaisseur minimum.
- Scellement des gargouilles ou manchons de ventilation à bain de bitume, avec la platine en plomb prise entre
deux membranes.
- Pour la préparation des matériaux appliqués à l'état de fusion, l'Entrepreneur doit disposer d'un matériel
permettant de maintenir les températures d'application de l’EAC à 200o+ ou - 20oC.
III. REVETEMENT SOLS – MURS :
GENERALITE
Dans l'exécution des travaux de revêtement l’entrepreneur devra:
 Exécuter les travaux selon les plans de repérage et détails Architecte
 Soumettre avant tout commencement d'exécution, à l'approbation de la maîtrise d'ouvrage tous les
plans, schémas et procédés qu'il serait amené à mettre au point et à utiliser dans l’exécution de ses travaux.
 Présenter pour réception et agrément des échantillons de tous les matériaux qui seront mis en œuvre
 Avant toute exécution vérifier toutes les cotes des dessins remis par l’Architecte, et des travaux
exécutés par les autre corps d’état, signaler en temps utile les erreurs ou omissions qui auraient pu se
produire, ainsi que tous les éventuels changements qu'il se proposerait d’y apporter.
 Assurer la protection et la conservation de tous ses ouvrages jusqu'à la réception des travaux.
 Savoir que de toute manière, le fait d'exécuter sans rien changer aux prescriptions des documents
remis par l'Architecte, ne peut atténuer an quoi que ce soit sa pleine et entière responsabilité de réalisateur.
Faute de se conformer à ces prescriptions, il deviendrait responsable de toutes les erreurs, ainsi que des
conséquences qui en dérouleraient, selon les indications des articles 1.111 & 1.115 du cahier des charges
Générales AFNOR homologué le 28 Février 1948.
Les indications des plans à grande échelle priment sur celles des plans d'ensemble.
- 56 -
L'entrepreneur devra effectuer le nettoyage des revêtements au fur et à mesure de la pose pour éviter le
ternissement des revêtements. Après exécution des ouvrages, il devra, en outre, faire tous grattages,
ponçages et lustrages nécessaires. L'emploi d'acide chlorhydrique est formellement interdit.
L'entrepreneur devra tout traitement et protection des revêtements imposés par le présent devis et les cahiers
des charges.
L'entrepreneur devra prendre les dispositions concernant la sécurité de son personnel et celle des autres
ouvriers travaillant au voisinage de ses installations. L'entrepreneur du présent lot demeurera responsable, en
totalité, des travaux qu'il a effectués.
Qualité des revêtements
Les revêtements de sols et muraux mis en œuvre devront être de Première qualité, exempts de tous défauts et
devront satisfaire aux normes en vigueur.
Des échantillons seront soumis à l'agrément de la maîtrise d’œuvre et du Maître d'ouvrage avant toute mise
en œuvre.
Tout matériel où matériau non conforme à l'échantillon accepté sera obligatoirement refusé.
Provenance des matériaux
L’entreprise de par son offre de prix, reconnais connaitre tous les fournisseurs et possède les possibilités de
livraison sur chantier de l’ensemble des produits nécessaire à l’exécution de ce lot en respectant le planning
des travaux.
1. Règles d’exécution-cahier des clauses techniques générales

L’entreprise est tenue de respecter toutes les normes marocaines ou à défaut françaises et règlement en
vigueur.
Les travaux exécutés au titre du présent Chapitre seront rigoureusement conformes aux D.T.U., Normes et
Règlements en vigueur à la date de signature de la soumission, notamment:
 D.T.U 52: Cahier des Charges applicables aux travaux de revêtement de sols scellés, applicable aux
locaux d'habitation et de bureaux.
 D.T.U 55: Cahier des Charges applicables aux travaux de revêtements muraux scellés, destinés aux
locaux d'habitation et de bureau.
 NFB 10.001: Matériaux, pierres, marbres et granits
 NFB 61.302: Carreaux de mosaïque
 DTU 59.2 : Revêtements plastiques épais et son CCS.
 DTU 53 : Cahier des Charges pour la fourniture des revêtements de sol linoléum (à titre de
référence)
 DTU 13.3 Relatif aux dallages.
 Les directives de l'U.E.A.T.C.
 Les cahiers et agréments du C.S.T.B. et du D.C.T.C. - Maroc
 Les règles du DGA
 Les revêtements posés à la colle (ou au ciment colle) seront obligatoirement réalisés avec des
produits ayant obtenu un avis technique du C.S.T.B. par les groupes spécialisés suivants :
 Groupe No 12 : Revêtements de sol
- 57 -
 Groupe No 13 : Revêtements muraux

A défaut, il sera tenu scrupuleusement compte des recommandations et prescriptions des fabricants.
Outre I ‘avis technique du C.S.T.B., le système de fixation de revêtements devra, le cas échéant, être accepté
par le Bureau d'Etudes.
L’ensemble des revêtements doivent être certifiés NF UPEC et conformes aux normes NF EN 649 à NF EN
655 suivant les exigences liées à leurs destinations.
U = Usure due aux effets de la marche (résistance à l'abrasion)
P = Poinçonnement (poinçonnement dû au mobilier fixe ou mobile (résistance mécanique)
E = Eau (comportement à l'égard de l'eau et de l'humidité)
C = Chimiques (résistance aux agents chimiques et tâchant domestiques)
Les revêtements souples doivent en plus être certifié NF UPEC.A+, et justifiés leur efficacité acoustique et
leur souplesse dans le jeu. Ils doivent aussi répondre aux normes :
Des caractéristiques sportives :
 Déformation verticale : EN 14809,
 Absorption des chocs : EN 14808,
 Glissance : EN 13036-4 2.
Caractéristiques techniques :
 • Rebond de balle EN12235,
 Poinçonnement EN 1516,
 Résistance à charge roulante EN 1569,
 Résistance à l’impact EN 1517,
 Résistance à l’abrasion EN ISO 5470-1,
 Brillance EN ISO 2831,
 Planéité EN 1306-7 3.
Exigences essentielles :
 Résistance au feu EN 13501-1,
 Emission Formaldéhyde EN 717-1/2,
 Emission Pentaclorophénol EN 12673.
Les cahiers du CSTB
 Cahier 1005 du N° 115 : directives communes pour l’agrément des revêtements de sols minces.
 Cahier 1005 du N° 115 : directives communes pour l’agrément des revêtements de sols plastiques
 Cahier 286 du N° 35 : cahier des charges de préparation des ouvrages en vue de la pose des
revêtements de sols minces.
2. Règles et recommandations professionnelles

Recommandations professionnelles et spécifications techniques des fabricants des divers matériaux produits
et accessoires utilisés dans la composition des ouvrages.
Guides et CPT se rapportant plus spécialement à la pose collée pour les carrelages :
 Guide pratique d’emploi des enduits de lissage et des colles pour la mise en œuvre des carrelages de
sols et de murs (Edition du Syndicat Français des colles et adhésifs de Juillet 1976).
 Enduits de lissage : CPT (Edition du CSTB de Mars 1983 + complément Décembre 1989)
 Sols céramiques collés : CPT (Edition du CSTB de Mars 1991 et avenant Septembre 1993 (ATEC
des mortiers-colles)
 Revêtements muraux intérieurs collés : Cahier des Prescriptions Techniques d’Exécution des
revêtements muraux collés au moyen d’adhésif, ciment ou mortiers-colles (Editions du CSTB du 4
- 58 -
Décembre 1984, 4 Novembre 1986, Octobre 1989, 5 Décembre 1984,5 Novembre 1986, Octobre 1989 et
Avril 1988).
 Classification UPEC : Créé par le CSTB en 1979 pour les produits de céramique (dernière édition).
Spécifications techniques et recommandations des Organismes suivants :

 Enduits de lissage et colles (Syndicat français des colles et adhésifs)
 Enduit de lissage (Edition du CSTB)
3. MATERIAUX
Les liants
Les liants doivent être conformes aux normes NF P.15.101 à 464. Il sera utilisé des ciments à maçonner CPJ
35 conformément à l'arrêté Ministériel n° 1.137/85 du 5 Novembre 1985 sans constituant secondaire.
Sables
Les sables utilisés doivent être conformes aux normes NF P. 17.301/302/309 et 18.301/302/304/305/306.
Les sables employés doivent être du sable d'oued tamisé, de dune ou de carrière lavé, de granulométrie
0,08/2.
Eau de gâchage
L'eau de gâchage des coulis, mortiers et bétons, doit satisfaire aux dispositions de la norme NF P. 18.303.
Elle ne doit contenir aucune matière nuisible en solution ou suspension.
Les carreaux
Les carreaux et autres revêtements doivent être de premier choix suivant les prescriptions du devis descriptif.
Ils doivent répondre aux meilleurs classements de l’UPEC. Par exemple : Les sanitaires publics de locaux
communs (bâtiment public) = U4P3E3C2
Confection des mortiers
Les matières constitutives sont intimement mélangées avant l'addition d'eau et à nouveau malaxées jusqu'à
l'obtention de la consistance plastique.
Les mortiers doivent être préparés mécaniquement dans une bétonnière ou manuellement dans des auges ou
sur une aire propre en béton, planches ou tôles en respectant les proportions indiquées.
Le dosage du sable est réalisé soit au moyen de caisses, soit en utilisant des brouettes calibrées,
conformément à la Norme Française P18.401.
Les mortiers sont préparés au fur et à mesure de l'avancement des travaux et sont employés aussitôt après
leur confection.
L'emploi du mortier desséché ou ayant commencé à faire prise est interdit.
Prescriptions relatives au revêtement souple pour sol sportif
Les dispositions constructives doivent être respectées :
 Aspect de surface du support : lisse, régulier, sans flache ni bosse, exempt de traces de plâtre ou de
peinture, d’huile de démoulage, de produit de cure non résorbé ou de laitance non adhérente. Détection de
fissures mêmes micrométriques qui peuvent entraîner des désordres.
 Siccité du support : l’humidité résiduelle doit être testée par hygromètre et se situer entre 3 et 4 %
pour permettre la pose. Pour une chape de 5 cm d’épaisseur : attendre 10 semaines en été et 12 à 14
semaines en hiver.
- 59 -
Préparation du support :
 Traitement des joints de dilatation : le revêtement doit être arrêté de part et d’autres, le joint sera
recouvert d’un profilé métallique ou plastique fixé sur un seul côté,
 Les joints de retrait scié dans la chape : ce joint sera rebouché après séchage du dallage. Nettoyage
du joint, application d’un primaire d’accrochage adapté au produit de remplissage à base de résine époxyde
coulante pour remplir parfaitement le joint, saupoudrage au sable de quartz.
 Traitement des fissures : les fissures dont la largeur est millimétrique de 0,5 à 4 mm doivent être
ouvertes et rebouchées par injection de résines époxydes. Avant polymérisation de la résine, saupoudrage au
sable de quartz pour accrochage mécanique.
 Application du primaire : application sur la totalité du support d’un primaire d’acétate de polyvinyle
acrylique compatible avec le ragréage.
Pose du revêtement souple :

Les travaux de pose et mise en œuvre des produits seront exécutés suivant article 4.3 du DUT 59.2.
L’application des produits sera faite conformément aux indications données par les fournisseurs qui pourront
être convoqués par l’entreprise à la demande de la maîtrise d'œuvre pour tous compléments d’informations,
au titre d’assistance technique sans que cela décharge l’entreprise de ses responsabilités.
Protection des ouvrages :
Les protections des ouvrages terminés restent à la charge de l’entreprise jusqu’à la réception.
4. AUTRES DOCUMENTS
-AVIS TECHNIQUES obligatoires pour procédés ou matériaux nouveaux (non normalisés).
Les documents énoncés ci-dessus font partie intégrante du présent document.
Le soumissionnaire spécialiste est rigoureusement tenu de se conformer aux clauses spécifications et
recommandations contenues dans ces ouvrages particuliers. Ceux-ci complètent le CCTP du présent corps
d’état. Ce dernier ayant toutefois priorité en cas de contradiction pour autant que les règlements en vigueur,
les normes et les garanties obligatoires ou accessoires soient respectés.
5. MODE D’EXECUTION
Réalisés suivant indications et plans de calepinage fournis par l’architecte.
Les prix de règlement comprennent les formes, chapes, dressages, travaux préparatoires de toute nature,
coupes, découpes, joints, arrêtes, arrondis, petites largeurs, ponçages nécessaires, protections efficaces de
toutes nature, masticages, démastiquages, lustrages, et tous travaux de finition précédant la livraison des
ouvrages.
Les dallages et revêtements seront réceptionnés comme suit :
 Réception des matériaux ;
 Réception des échantillons ;
 Réception de l’ensemble des ouvrages ;
 La protection des ouvrages jusqu’à réception des travaux (bâches, polyane).
 Tous accessoires et façons complémentaires nécessaires à l’achèvement complet des travaux.

 La réception de l’état des supports (propreté, état de surface, humidité).
- 60 -
A cet effet, il est précisé que les travaux ne pourront être exécutés que pour autant que la phase précédente a
été acceptée et réceptionnée par l’architecte.
En conséquence, il est spécifié que tout ouvrage non conforme en tous points aux spécifications, sera rejeté.
L’entreprise sera de ce fait tenue de démolir les ouvrages rejetés et de les exécuter à nouveau afin d’obtenir
les résultats escomptés. Elle sera responsable des désordres que la démolition de ses ouvrages pourrait
entraîner auprès des autres corps d’état et en supportera les frais.
Il est, en outre, spécifié qu’aucun règlement ne saurait être effectué tant que la satisfaction n’aura pas été
obtenue.
6. PREPARATION DU SUPPORT SOL

Préparation des supports :
 Nettoyage à sec ou à l’eau destiné à débarrasser le support des gravois de chantier et impuretés,
évacuation des gravois.
 Rattrapage de la planimétrie si nécessaire.
 En tout état de cause, mise en conformité des supports pour les rendre compatibles à la pose des
ouvrages du présent corps d’état.
7. CELLULE TEMOIN – ECHANTILLONS

L’Entrepreneur doit au titre de son marché, la participation à la cellule témoin dans le délai défini par le
calendrier des travaux, afin de fournir et mettre en œuvre les ouvrages et prestations relatives à son corps
d’état.
Au préalable, L’Entrepreneur est tenu, avant exécution de sa prestation à la cellule témoin, de soumettre à
l’approbation du Maître d’œuvre les échantillons de tous les matériaux, matériels et accessoires à mettre en
œuvre. Ces différents échantillonnages seront étiquetés et accompagnés d’une fiche technique renseignée.
La cellule témoin prévue comporte les espaces regroupés suivants :
 Palier ascenseur
 Un appartement ou plus
Chaque Entrepreneur participera donc à la cellule témoin sur les espaces concernés par son propre corps
d’état.
L’ensemble suivant plan spécifique Architecte.
8. Couche d’isolement acoustique
Mise en place sous la forme d’une couche d’isolement Acoustique en fibre polyester ou équivalent de 5mm
d’épaisseur en rouleaux pour atténuer le bruit d’impact.
IV. FAUX PLAFOND :
A. DÉFINITION DES OUVRAGES
Consistance des travaux

Les travaux de faux plafond comprennent :
a. Le constat du tracé du trait de niveau qui permet de déterminer les arases du sol fini.
b. La réception des supports et formes débarrassées de tous gravats et déchets,
c. La fourniture et la pose des faux plafonds prévus conformément aux prescriptions du cahier des
charges DTU ainsi que les fixations exigées par le bureau de contrôle,
- 61 -
d. Les dispositifs d'interdiction d'accès des pièces pendant l'exécution de faux plafonds,
e. L'enlèvement hors chantier de tous déchets et gravats résultant des travaux de faux plafonds,
f. La protection des prestations des autres corps d'état par système à faire agréer par la Maîtrise
d'Œuvre (protection de la façade aluminium, des revêtements etc. ).
B. PROVENANCE - QUALITÉ ET MISE EN OEUVRE DES MATÉRIAUX

Les matériaux destinés à l'exécution des travaux seront d'origine marocaine, sauf spécification contraire, il
ne sera fait appel aux matériaux d'origine étrangère qu'en cas d'impossibilité de se les procurer sur le marché
marocain.
Par le fait même de son offre, l'Entrepreneur est réputé connaître les dépôts de la région. Aucune
réclamation ne sera recevable concernant les prix de revient à pied d'œuvre de ces matériaux.
C. NORMES - DOCUMENTS TECHNIQUES UNIFIES REGLEMENTS

Les travaux de faux plafonds en BA13 et mise en œuvre doivent être conformes aux prescriptions des
Les normes marocaines,
- Le D.G.A.
- Le D.T.U. N° 25.51
- Les directives de l'U.E.A.T.C.
- Les cahiers et agréments du C.S.T.B. et du D.C.T.C. - MAROC
D. ECHANTILLONS
L'entreprise devra, avant de commencer les travaux et durant la période de préparation, soumettre à
l'acceptation de la Maîtrise d'Œuvre les échantillons de chacun des types de faux plafond prévus. Les
échantillons retenus quant aux détails, aux motifs, aux formes et dimensions, seront entreposés dans le local
prévu à cet effet.
E. LIAISON AVEC LES AUTRES CORPS D'ETAT

L'entreprise du présent lot suivra la progression des travaux.
L'entreprise veillera à s'inscrire dans le calendrier des travaux qui sera dressé afin d'avoir toutes facilités
pour l'exécution de ses tâches en concordance avec les entreprises des autres corps d'état et de ne pas
retarder l'avancement général.
F. UNITE DE PLAQUES
Toute surface continue de plafond doit être constituée par des plaques de même origine.
G. PRESCRIPTIONS CONCERNANT LES MATERIAUX CONSTITUANT LES

PLAFONDS
a. Plaques BA
Les plaques utilisées doivent être conformes aux spécifications de la norme NF EN 13815.
b. Plâtre à staff
Le plâtre utilisé est le plâtre spécial pour BA 13 conforme aux spécifications de la NF EN 13279-1
c. Eau de gâchage
Elle doit être conforme aux prescriptions de la norme NF EN 1008
d. Gâchage
Le plâtre employé est gâché :
Pour les patins, les polochons, le remplissage des joints à raison de 77 à 83 litres d'eau pour 100 kg de
plâtre.
e. Filasse
- 62 -
La filasse utilisée est celle dont les caractéristiques sont précisées à l'article 2.13 de la norme NF EN 13815.
H. PRESCRIPTIONS CONCERNANT LA FIXATION OU L'ANCRAGE DES

ACCESSOIRES DE POSE A ECARTEMENT SUR LE SUPPORT
FIXATION SUR DALLE PLEINE- SUR PLANCHERS NERVURES OU SUR OUVRAGES EN
PRECONTRAINTS
La fixation des plaques au plâtre BA13 s'effectue sur ces supports par chevilles taraudées auto foreuses ou à
expansion.
I. CARACTERISTIQUES DES SUPPORTS
GENERALITES
Les plafonds en BA13 peuvent être fixes soit à des dalles ou nervures de planchers soit à des supports
spécialement exécutés pour recevoir les accessoires de pose à écartement.
J. MISES EN PLACE DES PLAQUES

Les plaques sont mises en place à joints transversaux alternés ou croisés.
Lorsque l'implantation des supports le permet, les joints longitudinaux sont orientés vers la source de
lumière la plus frisante ou là plus vive.
Après avoir eu leurs chants grippés à l'outil, les plaques sont placées sur un système de réglage
préalablement établi comportant des règles "porteuses" et des règles mobiles, ces dernières parfaitement
calées dans le même plan.
Les règles mobiles sont placées obligatoirement à l'aplomb des alignements des points d'accrochage,
l'espacement de deux règles étant fonction de l'épaisseur des plaques (20 mm).
K. JOINTS
a. Joints entre plaques
Les joints sont remplis en plâtre , gâchés serres, puis convenablement lissés.
b. Joints des plafonds avec les murs

Pour éviter les fissurations des plafonds il est recommandé de désolidariser le plafond des murs.
c. Joints de ruptures
L’entrepreneur prendra ses dispositions pour la réalisation des joints de rupture prévues par la
réglementation et les normes en vigueur.
L. TOLERANCE ET PLANITUDE
La planitude doit être telle qu'une règle de 2 m promenée en tous sens contre la sous face du plafond ne
fasse apparaître de différence supérieure à 0,30 cm.
- 63 -
V. MENUISERIE BOIS - METALLIQUE – ALUMINIUM :
NOTA :
Les menuiseries seront livrées sur le chantier suivant une cadence nécessaire à l’avancement, sans
interruption des travaux.
A leur arrivée sur le chantier, elles seront entreposées dans un endroit sec et abrité. Aucune menuiserie en
vrac ne sera tolérée.
PROVENANCE DES MATERIAUX

Les matériaux destinés à l’exécution des travaux seront d’origine marocaine, il ne sera fait appel aux
matériaux d’origine étrangère qu’en cas d’impossibilité de se les procurer sur le marché local.
Par le fait de son offre, l’entrepreneur est réputé connaître les ressources de dépôts indiqués ci-dessus et
aucune réclamation ne sera admise concernant les prix à pied d’œuvre des matériaux nécessaires à
l’exécution des ouvrages.
A. MENUISERIE BOIS
A.1. Dessins d’exécution et détails
L’entrepreneur devra soumettre à la maîtrise du chantier d’après les dessins d’ensemble qui lui seront remis,
les dessins d’exécution détaillés nécessaires à la réalisation des ouvrages et à leur pose.
Ces dessins devront en outre préciser les emplacements et dimensions des menuiseries, les axes et les
dimensions des trous de scellement, les dimensions des feuillures à réserver pour les pré-cadres.
A.2. Dimensions des baies

Les dimensions des ouvrages précisés au présent CPS sont données à titre indicatif. L’entrepreneur est tenu
par conséquent, avant d’entreprendre la fabrication des ouvrages définis par ses dessins d’exécution, de
vérifier sur place les dimensions des baies. Il signalera par écrit à la maîtrise du chantier, toutes les erreurs
de dimensions et de réservations prescrites par ses dessins et non respectées. Faute de s’être conformé à
cette prescription, l’entrepreneur subira seul la responsabilité des erreurs non signalées en temps utile.
A.3. Prototypes et échantillons

Dans les délais précisés au planning d’exécution, l’entrepreneur sera tenu de soumettre à l’approbation de la
maîtrise du chantier un élément type de chaque nature d’ouvrage prévue. Ces éléments seront équipés de
leur quincaillerie et des garnitures proposées. La fabrication en série de menuiserie ne pourra commencer
qu’après la réception définitive et sans observation de ladite maîtrise.
Tous les éléments réalisés devront être rigoureusement conformes aux prototypes acceptés par le Maître
d’ouvrage faute de quoi, ils seront refusés à la réception.
A.4. Transport-réception à la livraison- stockage

Le transport de tous les éléments de menuiserie sera exécuté avec toutes les précautions nécessaires pour
éviter les détériorations de toutes natures. Tout élément non conforme ou de mauvaise qualité sera rejeté et
immédiatement évacué du chantier.
Le stockage sur le chantier sera fait dans un local à l’abri des intempéries, suffisamment ventilé pour éviter
toute altération des menuiseries. En cas d’empilage à plat, les pièces de menuiserie seront isolées du sol par
des tasseaux.
A.5. Protection des ouvrages
- 64 -
L’entrepreneur est responsable de la protection de tous les ouvrages faisant partie de son marché, et ce,
jusqu’à l’achèvement complet de l’ensemble des travaux de construction du bâtiment, soit jusqu’à la
réception provisoire tous corps d’état.
Il doit faire la fourniture et la pose de tous les éléments de protection solides et durables, en particulier aux
endroits de passage fréquent.
Dans le cas où malgré ces précautions, des détériorations étaient constatés, les réparations ou le changement
des éléments seraient à la charge de l’entrepreneur. Celui-ci fera son affaire personnelle de tous rapports
avec les autres corps d’état.
A.6. Pose et calage des ouvrages

L’entrepreneur doit assurer avant pose des menuiseries diverses :
- Le nettoyage des locaux,
- Le tracé des cloisons sur le sol,
- Le trait de niveau au pourtour des murs, poteaux, etc...
- L’exécution des réservations, des trous de scellements et des feuillures, suivant indications des
dessins.
Après pose, il effectuera également les scellements définitifs, et tous calfeutrements tant extérieurs
qu’intérieurs.
Tous les ouvrages sont mis en place et réglés par l’entrepreneur avec la plus grande exactitude et un aplomb
parfait. Pour ce faire, sont dus les cales, coins, barres d’écartement, accessoires nécessaires etc... , et retirés
après séchage des scellements.
NOTA :
Dans les feuillures en B.A. et contre tous les éléments en B.A, il est préconisé d’effectuer les scellements
par broches d’acier enfoncées au pistolet.
A.7. Prescriptions concernant la menuiserie bois
Les menuiseries seront fabriquées et mises en œuvre y compris la fourniture et pose des articles de
quincaillerie, conformément aux prescriptions du D.G.A et des D.T.U.
- Article 138 = Menuiserie - Prescriptions Générales,
- Article 140 = Lambris,
Les menuiseries seront livrées sur le chantier suivant une cadence nécessaire à l’avancement, sans
interruption des travaux.
A leur arrivée sur le chantier, elles seront entreposées dans un endroit sec et abrité. Aucune menuiserie en
vrac ne sera tolérée.
Les bois utilisés seront exempts de tous défauts, traces de pourriture ou épaufrures, nœuds vicieux ou non
adhérents, de dégâts d’insectes, de fentes de battage, de gélivure et de roulure.
a. Tolérances de dimensions
Sur les pièces, les tolérances des dimensions seront conformes aux normes.
Sur les parties mobiles devant fonctionner sans difficulté, le jeu entre elles et les parties fixes ne doit pas
excéder 3mm, le bois étant stabilisé à l’humidité requise pour la réception.
b. Protections
Des bois par produits insecticide et fongicide : Tous les bois recevront un traitement suivant leur essence et
leur destination au moyen d’un produit de base répondant aux spécifications des normes en vigueurs.
- 65 -
c. Assemblages
Les assemblages ne comporteront aucun vide susceptible de nuire à l’étanchéité ou à la solidité de la
menuiserie. Les défauts d’assemblage ne seront en aucun cas dissimulés, y compris au moyen de mastic.
Les assemblages collés seront exécutés de telle sorte qu’aucun décollement ne puisse se produire dans le
temps, par fendillement de la colle, par suite de l’action de l’humidité de l’eau ou de la température
naturelle ou artificielle.
A l’exclusion de tout autre mode d’assemblage, toutes les pièces de menuiserie seront assemblées à tenons
et mortaises. Les assemblages à enfourchement seront interdis.
Les chevilles seront en bois dur ou métalliques ; elles seront chassées à une profondeur de 1 mm au moins.
- 66 -
B. MENUISERIES ALUMINIUM
B.1. Prescriptions Générales
Les métaux (tôle, profilés quincailleries et serrureries) seront de première qualité et répondront aux
prescriptions édictées dans le REEF par l'Association Française de Normalisation (AFNOR) et de la
réglementation européenne.
Les dessins de principe seront fournis par l’architecte. Au cas où l'entrepreneur constaterait des omissions
ou anomalies dans ces dessins, il devra en avertir l’architecte et obtenir son agrément avant d'adopter une
solution différente.
L'entrepreneur s'engage par son offre à livrer des menuiseries d'une tenue parfaite et sans défaut.
Les dessins de détails d'exécution seront établis par l'entrepreneur et soumis à l'agrément de la maîtrise
d’œuvre et au bureau de contrôle agréé à la charge de l’entreprise.
Les scellements devront faire l'objet d'une étude particulière pour tenir compte des structures qui doivent
recevoir ces menuiseries et qu'il est rigoureusement interdit de dégrader.
L'entrepreneur devra relever lui-même toutes les dimensions des ouvrages à réaliser sur place et sera
responsable de la concordance de ses menuiseries avec les côtes des pré cadres posés par l’entreprise de
gros œuvre.
B.2. Normes et Documents

Les différents articles de menuiseries seront travaillés avec le plus grand soin. Ils devront, d'une manière
générale, répondre aux normes marocaines en vigueur et à défaut aux normes françaises.
L’entrepreneur sera soumis, pour l’exécution de ses travaux, aux normes suivantes :
- NM 10.02.038 : Profilés en alliage aluminium,
- NM 10.02.039 : Anodisation des profilés en alliages d’aluminium,
- NM 01.9.001 à NM 01.9.007 : Relatives aux essais d’anodisation des profilés en alliages
d’aluminium.
- NF P 24.101 : Terminologie des fenêtres,
- NF P 24.301 : Spécifications techniques des fenêtres, portes fenêtres et châssis métalliques
- NF P.20.501 : Essais de perméabilité à l’air, étanchéité à l’eau et résistance au vent,
- NF P.20.302 : Définition des critères auxquels doivent satisfaire les fenêtres et portes- fenêtres.
- DTU 37.1 : Menuiseries métalliques,
- DTU 39 : Miroiterie - Vitrerie
- NV 84 : Règles définissant les effets de la neige et du vent sur les constructions cette liste est
donnée à titre indicatif et non limitatif.
B.3. Classification des Ouvrages et Essais

Les ouvrages de menuiserie aluminium doivent répondre au tableau de classification ci-dessous :
CRITERES CLASSE EXIGENCES DES ESSAIS

Débit de fuite d’air maximal :
CLASSE A2
Perméabilité à l’air 20 m3/h/m2 sous une pression allant de 100
(Améliorée)
à 300Pascals.
- 67 -
CRITERES CLASSE EXIGENCES DES ESSAIS

- Pas de pénétration continue ou répétées
Etanchéité à l’eau CLASSE E3 d’eau entrant en contact avec les parties de
(renforcée) la construction sous unepression inférieure
à 300 Pascals.
- La flèche de l’élément le plus déformé ne
Résistance au vent CLASSE V2 doit pas dépasser 1/200 de sa portée sous
une pression de 1000 Pascals,
- La fenêtre ne doit pas se rompre ou
s’ouvrir brusquement sous une pression de
1700 Pascals.
De même, les essais mécaniques, conformes à la norme NF P.20.501, doivent permettre de contrôler ou de
mesurer pour chaque type d’ouverture :
- La déformation des cadres ouvrants,
- L’effort de manœuvre à l’ouverture,
- La sécurité du fonctionnement et des condamnations.
Il est spécifié que l’endurance des organes de mouvement des châssis coulissants, pivotants et basculants
doivent répondre à un essai caractérisé par des va-et-vient répétés plusieurs fois.
L’entrepreneur doit fournir les attestations de conformité et effectuer les essais nécessaires par un
laboratoire agréé et ce à sa charge.
B.4. Profilés
Les profilés en aluminium seront de couleur au choix de l’architecte suivant échantillons soumis pour
approbation des architectes et selon les normes en vigueur.
Les séries de profilés seront déterminées en fonction du mode d’ouverture et de la localisation des ouvrages.
Les assemblages seront nets, parfaitement d'équerre et alignés, sans cavité ni déformation. Les profils seront
travaillés à la machine-outil pour ne pas détériorer l'anodisation du métal, aucune coupe ou ajustage manuel
sur le chantier ne sera toléré.
Tous les profils seront munis des pièces ou chicanes nécessaires pour l'évacuation des eaux de condensation
ou d'infiltration. Les circuits d'évacuation des eaux de condensation ou d'infiltration devront être étudiés
afin de ne pas être exposés à la pression directe du vent. De ce fait, les rejets d'eaux devront être protégés à
l'aide d'un cache en Téflon collé sur le profilé aluminium. Ils comporteront en outre, des feutres ou brosses
et les garnitures en plastique profilé, contribuant à l'herméticité des ouvrants.
Les parcloses en aluminium seront du système à clips avec montage des verres sur profils néoprène.
Toutes les menuiseries comporteront (intérieurement et extérieurement) des profilés aluminium formant
couvre-joints.
Les sections déterminées sur les plans pourront être modifiées en plus, dans le cas où ce changement serait
nécessaire à une parfaite finition ou à la bonne tenue des ouvrages. En aucun cas, l'entrepreneur ne pourra
changer de section ou profil sans avertir l’architecte.
B.5. Pré cadres

Tous les pré cadres sont déjà posés par l’entreprise.
- 68 -
B.6. Cadres dormants

Les traverses basses des châssis comporteront une pièce d'appui avec rejingot pour rejet d'eau et un système
d'évacuation des buées et eaux pluviales parfaitement efficace (chicanes, paravents en téflon collés, etc.…)
Les traverses basses des portes fenêtres devront recouvrir les revêtements et former seuil au niveau du sol.
B.7. Fenêtres avec ouvrants à la française et châssis à soufflet

Les vantaux ouvrants comporteront les paumelles, crémones, verrous encastrés, fermetures de sécurité, les
butoirs et éventuellement les serrures de sûreté encastrées. Leur étanchéité sera assurée par des joints
EPDM.
B.8. Portes fenêtres, fenêtres coulissantes et panneaux vitrés
Les portes fenêtres, fenêtres coulissantes et panneaux vitrés seront construits avec des profilés permettant
l'emboîtement du montant vertical dans la traverse basse, de manière à obtenir une parfaite étanchéité des
angles et éviter les coupes d'onglet avec les profilés de même largeur.
Les vantaux en téflon coulissants comporteront les galets de roulement (montés sur roulement à billes)
assurant un fonctionnement silencieux et facile. Ces galets seront fixés sur platine comportant un système
de réglage, de même que les verrous de fermeture, afin de régler parfaitement le vantail coulissant par
rapport au cadre dormant, garantissant une parfaite étanchéité.
Le système de fermeture ne se verrouillera pas sans manœuvre volontaire, c'est à dire que les vantaux
peuvent très bien être refermés sans qu'il y ait condamnation du verrou.
B.9. Quincaillerie
Les articles de quincaillerie seront toujours de première qualité et garantis, l'entrepreneur en demeurera
responsable.
Ces quincailleries seront complètes, du modèle le plus récent et spécialement étudié en fonction des profilés
employés. Chaque serrure comportera sa gâche et sa contre-gâche. Toutes les vis employées seront en acier
inoxydable ainsi que toutes les pièces de montage.
B.10. Fixation au gros-œuvre - réservations - scellements

La pose des menuiseries dans le gros-œuvres devra s’effectuer selon les prescriptions du DTU 36.5. Les
poteaux d'huisseries en aluminium seront toujours scellés à la dalle supérieure et traverseront donc, le cas
échéant, le faux plafond du local. La fixation des précadres ou cadres dormants au gros-œuvre doit être
assurée de façon rigide sur tout le périmètre y compris les pièces d'appui. Les scellements devront faire
l'objet d'une étude particulière pour tenir compte des structures qui doivent recevoir ces menuiseries et qu'il
est rigoureusement interdit de dégrader.
Le choix de l'emplacement des scellements doit être déterminé judicieusement en fonction du type d'ouvrant
et des efforts transmis aux cadres, pouvant en résulter.
Les scellements dans le gros-œuvre se feront par un système de fixation à sec.
Fixation par équerres en plat plié ou cornière en acier galvanisé fixées elles-mêmes sur des tasseaux
réservés. Fixation par chevilles à expansion genre SPIT ROCK ou similaire.
Fixation sur rails genre HALFEN ou VEMA (profilés en U fermés) ou similaire.
B.11. Etanchéité des ouvrages

L'entrepreneur du présent lot sera seul responsable de l'étanchéité à l'air et à l'eau des menuiseries aussi bien
entre ouvrants et dormant qu'entre dormants et maçonneries. L'étanchéité des joints au pourtour des
menuiseries (entre dormants et maçonneries) devra tenir compte des dilatations des différents matériaux et
des jeux de montage. Elle sera assurée au moyen de joints d'étanchéité souples et stables faisant
obligatoirement l'objet d'un avis technique favorable du C.S.T.B.
- 69 -
L'étanchéité entre ouvrants et dormants sera assurée par un double plan de joints EPDM extrudé, à lèvres
souples (spécialement étudié en fonction des pressions) posés par clippage dans les rainures des profilés.
La fixation des vitrages sera réalisée sous parecloses aluminium, avec double plan de joints en EPDM
extrudé, posés par clippage dans les rainures des profilés.
Des essais d’étanchéité des ouvrages, à la demande de la maîtrise du chantier, seront exécutés à la
B.12. Prescriptions concernant les vitrages

Les vitrages de menuiserie aluminium seront fournis et posés par l'entrepreneur et ce vitrage sera inclus
dans le prix unitaire de chaque ouvrage. Ils seront de 1ère qualité de marque Saint Gobain ou similaire. Les
épaisseurs de vitrage du présent descriptif sont des épaisseurs minimales en tout état de cause, les vitrages
auront une épaisseur conforme aux normes et déterminée suivant les prescriptions du D.T.U N°39. Ils seront
non déformants, et de premier choix.
Le système d'étanchéité des vitrages utilisés en façade sera conforme aux prescriptions du D.T.U N°39. La
mise en œuvre des vitrages sera réalisée suivant les prescriptions du D.T.U N°39 (feuillures, jeux, calages,
etc...). Toute la miroiterie sera posée avec des profils néoprène spécialement étudiés en fonction des profilés
d'aluminium utilisés. Avant la pose, la face interne du profilé, côté extérieur, sera préalablement revêtue
d'un mastic agréé par le CSTB ou avis technique équivalent favorable, avant la pose du joint de néoprène.
B.13. Prototypes
Dès la notification de son marché, l'Entrepreneur devra construire un ou plusieurs prototypes des éléments
répétitifs prévus pour être soumis à l'approbation de l’architecte, le B.E.T et le Maître d’ouvrage. Ils devront
être entièrement équipés de leur quincaillerie et serrurerie. Dans le cas où l'architecte, le B.E.T et le Maître
d’Ouvrage, jugeront nécessaire de le faire, certains châssis auraient à subir des essais en caisson afin de
déterminer si leur classe d'étanchéité est conforme à celle exigible, ces essais en caisson étant entièrement à
la charge de l'entrepreneur, où qu'ils soient effectués sur le territoire marocain ou dans un pays étranger.
La fabrication en série des menuiseries ne pourra commencer qu'après l'acceptation définitive et sans
réserve des prototypes.
De ce fait, l'entrepreneur ne pourra arguer d'un quelconque retard dans la passation de ses commandes qui
affecterait ses délais d'exécution. Les séries d'exécution des menuiseries devront être identiques aux
modèles acceptés.
B.14. Protection des Ouvrages

L'entrepreneur devra la parfaite protection de tous ses ouvrages pendant toute la durée du chantier. En plus
des protections de chantier, les ouvrages recevront, en usine, des protections provisoires (films plastiques,
cires ou paraffines etc.…). L'enlèvement de ces protections reste à la charge de l'entrepreneur du présent lot.
B.15. Révision - Nettoyage

En fin de chantier, l'entrepreneur devra la révision complète de tous les ouvrages qui auraient été détériorés,
le débouchage des trous de buées, le graissage de tous les axes et parties mobiles, la vérification de tous les
systèmes de manœuvre et de condamnation. Il devra aussi le nettoyage de ses vitrages et profils apparents.
B.16. Travaux et Fournitures Diverses

Nonobstant les travaux décrits précédemment, l'Entrepreneur du présent lot devra tous travaux nécessaires
ou fournitures pour une parfaite finition et fonctionnement de ses ouvrages. Aucune réclamation ne sera
admise pour une omission quelconque qui pourrait se glisser dans les plans ou pièces écrites concernant le
- 70 -
présent lot, et qui serait contraire à la volonté de l’architecte. De plus, l'entrepreneur est réputé connaître la
climatologie locale et ne pourra, de ce fait, se prévaloir de défauts qui pourraient se révéler après la pose des
menuiseries.
B.17. Réception des Travaux

L'entreprise sera responsable de ses travaux jusqu'à réception de l'ensemble des ouvrages. Les clés seront
remises au Maître de l'ouvrage sur un tableau avec les étiquettes précisant leur destination.
- 71 -
C. MENUISERIE METALLIQUE
C.1. Prescriptions concernant la menuiserie métallique
Les ouvrages seront exécutés avec le plus grand soin. Les assemblages seront parfaitement ajustés, les
profils bien dressés, sans cassures ni défauts susceptibles d’altérer leur résistance ou la netteté des formes ;
les tôles et plats seront bien planes.
En général, l’entrepreneur devra vérifier les notes et les dispositions prévues d’après les constructions elles-
mêmes. Il devra signaler toutes les erreurs aux points qui lui paraîtraient douteux ou mal établis, de façon à
permettre une rectification ou une mise au point définitive.
Tous les ouvrages seront mis en place et réglés par l’entrepreneur avec la plus grande exactitude et un
aplomb parfait. Pour ce faire, sont dus les cales, coins, barres d’écartement, etc... nécessaires, et retirés après
séchage des scellements
Il est spécifié à l’entrepreneur de rester entièrement responsable de la pose (repérages, niveaux, aplombs et
scellements), lorsque celle-ci est attribuée à une autre entreprise il doit l’assister et apporter les réglages
nécessaires à ses ouvrages pour que la pose se fasse dans les règles de l’art.
Tous les éléments en acier devront, avant pose, avoir été protégés sur toutes leurs faces contre l’oxydation,
par une couche de peinture au minimum de plomb, ou par traitement anticorrosion.
a- Mode d’assemblage
Les assemblages seront réalisés de telle sorte qu’ils puissent, sans déformations ni amorce de rupture,
satisfaire aux essais mécaniques. Quels que soient les procédés de réalisation utilisés, les assemblages ne
devront pas permettre les infiltrations et le séjour de l’eau entre les profilés assemblés. Le parement des
cadres métalliques ou les assemblages, ne devront présenter aucune discontinuité.
b- Maintien des vitrages

Les vitrages seront maintenus en par closes au moyen de vis à tête fraisée avec masticage sur le profilé en
acier zingué ou métallique, et étudié en vue de faciliter leur mise en place et leur dépose.
c- Quincaillerie et garnitures
Les quincailleries seront choisies dans les marques assurant la bonne qualité et la bonne présentation des
éléments (échantillon à faire approuver par la maîtrise du chantier).
- 72 -
VI. FLUIDES
PRESCRIPTIONS GÉNÉRALES
Les bases techniques, les règles de bonne exécution, la qualité de matériel et matériaux devront être
conformes aux normes officielles et textes agrées par la réglementation en vigueur concernant :
- L’hygiène et la sécurité des personnes
- La sécurité contre l’incendie
- La climatisation et la ventilation
- La plomberie sanitaire
- La production d’eau chaude sanitaire
- Les équipements électriques et électroniques
Les dimensions, dispositions et descriptions des ouvrages sont indiquées sur les plans, par les normes et
réglementations et par la présente description.
Les schémas de principe seront fournis par la Maîtrise d’œuvre. En cas où l’Entrepreneur constaterait
des omissions ou des anomalies dans ces détails, il devra en avertir le Maître d’Ouvrage et la Maîtrise
d’œuvre etobtenir leur agrément avant d’adopter une solution différente.
Aucune cote ne sera prise à l'échelle pour l'exécution des travaux. L'Entrepreneur devra s'assurer sur
place avant toute mise en œuvre, de la possibilité de suivre les cotes et indications des plans et dessins.
En cas de doute, il en référera immédiatement au Maître d'œuvre et au Maître d’ouvrage.
Le Maître de l'Ouvrage reste libre d'apporter aux dessins, toutes modifications qu'il jugera utile, en
cours de travaux, pour des raisons de convenances économiques, techniques, artistiques ou autres sans
que l'Entrepreneur puisse se refuser à leur exécution.
Les matériels, matériaux et appareils employés devront être de premier choix et avoir toutes les
attestations ethomologations exigées.
V.1. PRESTATIONS À CHARGE DU PRÉSENT SOUS-LOT

Les prestations à la charge de l’Entreprise du présent sous-lot comprennent :
- L’établissement des plans d’exécution avec notamment :
1. Plans d’implantation du matériel ;
2. Plans d’implantation des équipements au niveau des locaux techniques ;
3. Plans d’implantation des équipements au niveau de la terrasse ;
4. Plans d’implantation des réseaux et de distribution des différents fluides ;
5. Plans avec implantation des ouvrages en béton armé nécessaires pour la réalisation du
présent sous-lot ;
6. Plans avec indications de toutes réservations en structures nécessaires pour le passage
des installations du présent sous-lot ;
7. Les schémas des installations électriques ;
8. Schémas synoptiques des réseaux fluides ;
9. Schémas de principe des locaux techniques ;
10. Détails EXE des différents installations Fluides ;
11. Un tableau récapitulatif donnant toutes les caractéristiques techniques de chacun des
appareils.
- La fourniture, l’installation, l’alimentation, les raccordements aux différents réseaux, les
fixations et supports, les réglages et les essais de tout matériel nécessaire au fonctionnement
correct et la sécurité despersonnes et des installations.
- La réalisation des réservations et des percements dans le gros œuvre ainsi que les réfections
nécessaires qui en découlent.
- La mise à la terre de tous les appareils.
- Tous les asservissements impliqués par l’application des règlements sur la sécurité des
locaux et despersonnes.
- Le transport à pied d’œuvre, magasinage et gardiennage de tous les matériels et matériaux
faisant partiedes installations à réaliser.
- Le nettoyage et l’évacuation des tous les gravats provenant des travaux.
- L’exécution de tous les essais nécessaires pour obtenir l’agrément par la Maîtrise d’œuvre et
le Bureau de Contrôle.
- 73 -
- L’entretien des installations jusqu’à l’expiration du délai de garantie.

- La formation du personnel utilisateur à la conduite et à l’entretien des installations ainsi que la
fournitured’une documentation technique complète en trois exemplaires.
- Il est impératif que le matériel proposé soit représenté au Maroc par un concessionnaire agrée
et spécialisé pouvant assurer un service après-vente nécessaire.
- Il est précisé que tous les travaux et fournitures qui sont le complément indispensable des
ouvrages projetés pour le parfait achèvement de l’ensemble des travaux faisant l’objet du
présent sous-lot seront dus par l’Entrepreneur même s’ils ne figurent pas ou ne sont pas décrits
dans les pièces annexes du marché.
V.2. CONNAISSANCE DES LIEUX

Une série des plans dressés par la Maîtrise d’œuvre ayant été remise en même temps que le
présent dossier de pièces contractuelles de l’Entreprise soumissionnaire et une visite des lieux
préalable à la remise de l’offre étant souhaitable, l’Entreprise soumissionnaire déclare :
- Avoir pleinement pris connaissance des travaux à réaliser
- Avoir fait préciser tout point susceptible de contestation
- Avoir apprécié toutes les difficultés résultant du terrain, de l’emplacement, des constructions,
du voisinage, des alimentations en eau et en électricité, de la situation des réseaux : eau potable,
électricité, assainissement et téléphone, des chemins d’accès de toutes autres difficultés qui
pourraient se présenter, et pour lesquelles aucune réclamation ne sera prise en considération.
L’Entrepreneur ne pourra donc, en aucun cas, formuler une quelconque réclamation basée sur une
connaissance insuffisante des lieux et des conditions d’exécution des travaux
V.3. LIAISONS AVEC AUTRES CORPS D’ÉTAT

L’Entrepreneur titulaire du présent sous-lot devra se mettre en liaison avec les Entreprises chargées
des autres travaux par l’intermédiaire de la Maîtrise d’œuvre.
Il devra fournir en temps utile toutes les indications pour l’exécution des travaux nécessaires aux
installationsdu présent sous-lot.
L’Entrepreneur veillera à s’inscrire au niveau de la soumission dans un planning enveloppe joint au
C.P.S. et dans le calendrier des travaux qui sera dressé afin d’avoir toutes les facilitées pour
l’exécution de ses travaux en accord avec les Entreprises des autres corps d’état et de ne pas retarder
l’avancement général.
Tous les travaux supplémentaires exécutés par suite de retard de l’Entrepreneur seraient à sa charge
sans préjudice des recours que le Maître d’Ouvrage pourrait exercer contre lui.
V.4. DOCUMENTS RÉGISSANT L’ENTREPRISE
V.4.1. REGLEMENTATION ET NORMES

Les travaux devront être conformes aux réglementations, normes, règles de l’art marocain et
à défautfrançais.
Sont en particulier applicables les textes suivants :
V.4.1.1. TEXTES GÉNÉRAUX

- Règlement d’urbanisme local
- La dernière édition des normes A.F.N.O.R.
- Documents Techniques Unifies D.T.U.
- Normes I.S.O.
- Les documents techniques du R.E.E.F.
- En général, les normes C.S.T.B – N.F – D.I.N. pour les matériaux utilisés pour les travaux et
ceux entrant dans les produits manufacturés mis en œuvre et qui devront satisfaire aux normes
européennes envigueur à la date de consultation
- Les guides de l’A.I.C.V.F.
- Les publications de l’U.T.E.
- 74 -
V.4.1.2. TEXTES SPÉCIFIQUES

- Normes NF P 10 à NF P 18 relatives aux équipements sanitaires
- Normes NF P 40 à NF P 45 relatives aux équipements sanitaires
- Normes NF P 36 relatives aux évacuations des eaux pluviales
- Normes NF P 08 relatives aux méthodes des essais
- Normes NF T 54 relatives aux canalisations en PVC
- Normes NF T 56 relatives aux matériaux isolants plastifiés
- Normes NF A 49 relatives aux canalisations en acier
- Normes NF A 48 relatives aux canalisations en fonte
- Normes NF A 51 relatives aux canalisations en cuivre
- Normes NF A 55 relatives aux canalisations en plomb
- Normes NF P 36 relatives aux canalisations en zinc
- Normes NF B 54 relatives aux panneaux en bois
- Normes NF P 84 relatives aux feutres bitumés
- Normes NF P 16 relatives aux canalisations en amiante-ciment
- Normes NF C 14 et NF C 15 relatives à l’électricité
- Normes CEI 60 204 pour codage de couleur pour les organes de commande à bouton poussoir
- Normes NF 08 100 relatives aux couleurs conventionnelles
- Normes NF S 71 à NF S 78 relatives à la protection incendie
- Normes NF S 61 relatives aux colonnes sèches
- Normes NF A 45 relatives aux profils métalliques
- Réglementation thermique RT 2005
- Directives PED
- DTU 60.11 pour des règles de calcul des installations de plomberie sanitaire et des
installationsd’évacuation des eaux pluviales
- DTU 60.2 Canalisations en fonte, évacuations d’eaux usées, d’eaux vannes et d’eaux pluviales
- DTU 60.31 Canalisations en chlorure de polyvinyle non plastifié – Eau froide avec pression
- DTU 60.32 Canalisations en polychlorure de vinyle non plastifié – Évacuation des eaux
pluviales
- DTU 60.33 Canalisations en polychlorure de vinyle non plastifié – Évacuation d’eaux usées
et d’eauxvannes
- DTU 60.5 Canalisations en cuivre – Distribution d’eau froide et chaude sanitaire,
évacuation d’eauxusées, d’eaux pluviales, installations de génie climatique
- DTU 65.9 Installations de transport de chaleur ou de froid et d’eau chaude sanitaire entre
productions dechaleur ou de froid et bâtiments
- DTU 65.10 Canalisations d’eau chaude ou froide sous pression et canalisations d’évacuation
des eaux usées et des eaux pluviales à l’intérieur des bâtiments – Règles générales de mise en
œuvre
- DTU 65.12 Réalisation des installations de capteurs solaires plans à circulation de
liquide pour lechauffage et la production d’eau chaude sanitaire
- DTU 68.1 Installations de ventilation mécanique contrôlée
- DTU 68.2 Exécution des installations de ventilation mécanique
- DTU 70.1 Installations électriques des bâtiments à usage d’habitation
- DTU 90.1 Travaux d’équipement de cuisine (blocs-éviers et éléments de rangement)
- DTU 43.1 Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en
maçonnerie enclimat de plaine
- DTU 43.3 Mise en œuvre des toitures en tôles d’acier nervurées avec revêtement d’étanchéité
- DTU 43.4 Toitures en éléments porteurs en bois et panneaux dérivés du bois avec
revêtementd’étanchéité
- DTU 43.5 Réfection des ouvrages d’étanchéité des toitures terrasses ou inclinées
- DTU 43.6 Étanchéité des planchers intérieurs en maçonnerie par produits hydrocarbonés
- Code du travail
- IT 246 & IT 263 relatives au désenfumage des ERP.
- 75 -
V.4.2. LOIS ET DECRETS

Les propositions de l’Entreprise ainsi que les travaux exécutés au titre du présent sous-lot seront
conformes à l’ensemble des lois, décrets, arrêtés, réglementations, circulaires, normes et tous textes
marocains ou françaispubliés le jour de la remise de l’offre.
V.5. DOCUMENTS GRAPHIQUES

Les plans et schémas d’étude d’exécution établis par la maîtrise d’œuvre. Les plans d’architecture.
Le planning prévisionnel des travaux.
V.6. DOCUMENTS À FOURNIR

V.6.1. AVANT COMMENCEMENT DES TRAVAUX
L’Entrepreneur devra fournir les documents suivants :
 La documentation technique du matériel proposé complète en forme d’un cahier ou
chaque feuillecorrespond à un article et précisant :
- Le numéro de l’article concerné
- La marque, modèle et type de l’appareil proposé
- Le fabricant et pays d’origine
- Les paramètres techniques nécessaires pour la vérification de la conformité aux
spécifications du CPT
- La documentation technique du fabricant
- La photo ou schéma du matériel ou de l’appareil proposé
 Les plans d’exécution des installations avec les indications très précises suivantes :
- Les emplacements de tous les appareils
- Les paramètres techniques de tous les appareils : puissances, débits, dimensions, etc.
- Les cheminements de tous les réseaux avec leur dimensionnement
- Les réservations nécessaires dans les structures en B.A et dans la charpente métallique.
- Les caractéristiques électriques
L’exécution de ces plans et schémas des installations sont à la charge de l’Entrepreneur sur la base
des plans joints au dossier d’appel offres. Les plans devront être communiqués par l’Entrepreneur à
la Maîtrise d’œuvre et recevoir pour les parties qui les concernent l’accord, faute de quoi, il
s’exposerait à refaire à ses frais tous les travaux entraînés par les modifications qui résulteraient de
la non fourniture des plans en temps utile.
L’Entrepreneur ne devra commencer aucune exécution avant que ces notes de calcul, plans et
schémas n’aient été approuvées par la Maîtrise d’Ouvrage. L’approbation de ces éléments ne
diminuera toutefois en rien la responsabilité de l’Entrepreneur.
V.6.2. EN COURS DE TRAVAUX

L’Entrepreneur devra fournir toutes les indications pour l’exécution des travaux nécessaires aux
installations et coordonner ses plans en particulier pour le cheminement des canalisations avec ceux
des autres corps d’état.
L’Entrepreneur doit prendre contact avec les services publics concernés (distribution d’eau et
électricité, services d’hygiène, protection civile, police, gendarmerie, etc.) pour obtenir les
renseignements et confirmations nécessaires pour ses études d’exécution.
Il est bien évident qu’il ne sera admis en cours de travaux à des variantes de principe. Toute
variante éventuelle devra être chiffrée et proposée au moment de la remise de l’offre et uniquement
en plus de la solution de base.
V.6.3. APRES ACHEVEMENT DES TRAVAUX

A la fin des travaux, l’Entrepreneur devra remettre un dossier complet appelé dossier
d’interventions ultérieures qui doit comporter :
Un jeu de trois tirages des plans de récolements
- Un ensemble des notices techniques et d’entretien pour les appareils installés
- Un CD rom protégé contenant les plans de récolement sous format DWG (AutoCad) et la
documentationtechnique sous format PDF.
- 76 -
V.7. VÉRIFICATIONS ET ESSAIS

L’Entrepreneur prendra toutes dispositions pour avoir sur son chantier la quantité de matériaux
vérifiés et acceptés, indispensables à la bonne marche des travaux et dont l’échantillonnage ou
dossier technique aura été agrée par la Maîtrise d’œuvre. Pendant ces essais, les installations seront
conduites par le personnel de l’Entreprise qui assurera les opérations de mie en marche
nécessaires. En outre l’Entrepreneur apportera toute sa contribution aux autres corps d’état dans le
cadre d’essais communs.
La fourniture des matières consommables telles que gasoil ou autres resteront à la charge de
l’Entrepreneur.
V.7.1. Épreuves et contrôles en fin des travaux – généralités

L’Entrepreneur fournira tout matériel, les instruments, les appareils de mesure, la main d’œuvre et
lepersonnel qualifié pour effectuer tous les essais nécessaires.
La Maîtrise d’œuvre sera avertie par écrit de tous les essais à effectuer en présence du Maître de
l’Ouvrage.Tout défaut sera repéré et l’essai relatif sera renouvelé le plus tôt possible.
V.7.2. ESSAIS EN USINE

Le Maître d’Ouvrage se réserve le droit d’effectuer ou de faire effectuer des essais et des
réceptions en usine à la charge de l’Entrepreneur, ils seront effectués conformément aux
prescriptions des normes.
V.8. ESSAIS DE LA RÉCEPTION PROVISOIRE

En vue de la réception provisoire des installations, il sera procédé au contrôle de la conformité des
installations tant de point de vue de la réglementation que celui du respect des prescriptions
techniques du marché.
Il sera procédé à la réception provisoire lorsque les conditions ci-après auront été réunies :
- Achèvement de tous les travaux confirmés par le Bureau d’Etudes
- Remise des documents prévus aux articles du présent descriptif (article 1.9.4)
- Demande écrite de l’Entrepreneur
- Essais de réception précisés ci-après concluants (éventuellement, après correction en cas
d’insuffisancesconstatées
Ces essais de réception provisoire seront les suivants :
- Vérifications des conditions de confort intérieur imposées
- Vérifications des conditions de bruit et d’isolement acoustique des installations
- Vérifications des paramètres techniques :
 Débits
 Pressions
 Vitesses
 Températures
 Puissances
 Rendements
 Consommation d’énergie
- Vérifications du fonctionnement des tous les organes
- Vérifications des dispositifs de sécurité
- Vérifications des contrôles générales
V.9. CONDITIONS ET ESSAIS DE LA RÉCEPTION DÉFINITIVE

Au plus tard huit jours avant l’expiration du délai d’un an à partir de la réception provisoire
l’Entrepreneur devra demander qu’il soit procédé de nouveau à l’examen des installations en vue
de la réception définitive. Les essais auront lieu dans les mêmes conditions que ceux prévues lors
de la réception provisoire.
Dans le cas où les travaux ne se révéleraient pas entièrement conformes aux dispositions du
marché, l’Entrepreneur sera tenu, dans un délai d’un mois par le Maître d’Ouvrage de remédier aux
défectuosités constatées.
- 77 -
V.10. RESPONSABILITÉ ET GARANTIE

La période de garantie de tous les travaux est fixée à douze mois à partir de la date de réception
provisoire.
Pendant la durée du délai de garantie, l’Entrepreneur demeure responsable de ses ouvrages et est
tenu de les entretenir à ses frais, il reste de même responsable des actions ou indemnités formulées
par tiers pour dommages résultant de l’exécution des travaux.
La garantie relative au matériel fourni par l’Entrepreneur est celle fixée par les Normes en vigueur.
Au cas où il aurait été fait application du dernier paragraphe de l’article § 1.11 ci avant, le délai de
garantie compterait à dater de la dernière réception provisoire prononcée après l’achèvement des
travaux.
Si, au moment de la réception définitive, il est reconnu que certains ouvrages ne sont pas en bon
état, le Maître d’Ouvrage peut prolonger le délai de garantie jusqu’à ce que les travaux nécessaires
aient été exécutéspar l’Entrepreneur ou faire exécuter les travaux aux frais de celui-ci
PRESCRIPTIONS TECHNIQUES PARTICULIERES
V.11. NORMES ET RÈGLEMENTS

Indépendamment des textes généraux cités au cahier des prescriptions spéciales, l’Entrepreneur
du présent lot doit exécuter tous les travaux et toutes les installations de climatisation, VMC et
plomberie suivant les normes et règlements en vigueur, à date de remise de son offre, et notamment
:
Etre conforme aux normes européennes EUROVENT
Etre conforme aux normes françaises :
- Les normes Française A.F.N.O.R.
- Les documents techniques unifiés D.T.U.
- Les normes C 15.100
Nota :
Les obligations de l’Entrepreneur comportent non seulement l’observation des prescriptions des
textesénumérés, ci-dessus, mais aussi l’observation de tout décret, arrêté, réglementation ou normes
en vigueur à la date de remise de l’offre. Dans le cas où un point du projet ne serait pas conforme
aux normes et règlements en vigueur, l’Entrepreneur devra le signaler au B.E.T. avant la remise de
son offre. Une fois le marché adjugé tous les frais de modification du projet seront à la charge de
l’Entrepreneur.
V.12. DONNÉES DE BASE – CLIMATISATION
V.12.1. SITE
Pays : Royaume du Maroc
Ville : Rabat
V.12.2. CONDITIONS THERMIQUES EXTÉRIEURES

Paramètres thermiques de l’air extérieur :
PARAMETRES UNITES ETE HIVER
Température bulbe sec °C 35 4
Température bulbe humide °C 22.2
V.12.3. CONDITIONS THERMIQUES INTÉRIEURES

L’installation de climatisation doit être conçu pour pouvoir maintenir pendent tous les saisons les
conditionsintérieures suivantes :
PARAMETRES UNITES ETE HIVER
Température bulbe sec °C 24.0 20.0
- 78 -
Humidité relative % 50.0 50.0
V.12.4. PRINCIPES DE CLIMATISATION ADOPTÉS

Description
La climatisation de ces locaux sera centralisée et réalisée à l’aide d’un système réversible à
débit deréfrigération variable.
Les unités terminales seront de type gainables encastrables en faux plafond.
V.12.4.1. CARACTÉRISTIQUES GÉNÉRALES DU MATÉRIEL
A. Pompe à chaleur DRV

Système de climatisation réversible de type D.R.V.
Ce système à débit de réfrigérant variable sera refroidi par air et utilisera en détente directe un
caloporteur inoffensif pour la couche d'ozone type R410A comme élément de transport thermique
pour le chauffage et le rafraîchissement.
Les groupes extérieurs seront de type modulaire et comprendront un compresseur de type
Hermétique Scroll Inverter linéaire par module, dont la plage de variation de fréquence (15Hz -
100Hz) lui permettra d'ajuster à chaque instant sa vitesse donc le débit de réfrigérant aux besoins
frigorifiques ou calorifiques.
Chaque groupe sera raccordé à des unités terminales de traitements d'air.
Les unités intérieures seront directement raccordées aux groupes extérieurs via un réseau de deux
conduits en cuivre de qualité frigorifique et des jeux de raccords spécifiques préformés d'usine
livrés par le fabricant de l’équipement D.R.V.
Ces systèmes appelés "2 tubes réversible", offriront la possibilité à toutes les unités raccordées à un
même groupe extérieur de fonctionner simultanément en mode chauffage ou en mode
rafraîchissement quelque soit la saison de l'année.
Les conditions de fonctionnement de chaque unité intérieure seront choisies individuellement par
l'utilisateur à partir de télécommandes filaires.
Descriptif des Groupes extérieurs :

Les groupes de production seront livrés sous forme d'ensemble(s) modulaire entièrement testé
d'usine et éventuellement à assembler à d'autres modules pour atteindre la puissance désirée au
moyen de système de raccord dédiés. L'ensemble est raccordé au réseau frigorifique.
La carrosserie sera réalisée en tôle d'acier galvanisé, peinte au four avec une résine offrant une
bonne résistance aux rayons ultraviolets.
Circuit frigorifique :
Le circuit frigorifique sera composé de compresseur(s) Scroll protégé(s) en amont par une bouteille
anti-coup de liquide, d'un séparateur d'huile, d'un ou plusieurs échangeurs air/ R410A équipés d'un
circuit de sous refroidissement et revêtus en standard d'une couche de protection anti corrosion type
acrylique, de détendeurs électroniques protégés en amont et en aval par 2 filtres, d'une vanne 4
voies, d'un réservoir de liquide et d'un jeu de vannes à main sur l'arrivée des tuyauteries.
Les compresseurs utilisés seront tous de type Scroll à spirale haute pression. La lubrification se fera
par différence de pression entre le refoulement et l'aspiration, ce qui rendra la pompe à huile non
nécessaire. Le compresseur scroll inverter sera équipé d'un rotor en néodyme et sera alimenté en
courant continu pour optimiser les performances de l'installation en régime réduit.
Tous les compresseurs seront montés sur plot anti-vibratiles et raccordés aux tuyauteries
d'aspiration et de refoulement par des raccords de type flare. Ils seront pré-chargés en huile
synthétique, protégés électriquement et frigorifiquement par une platine de contrôle du sens de
rotation des phases, des résistances de carter, un pressostat HP, d’un relai de surintensité, un
capteur de température de refoulement, et une temporisation anti court cycle.
Les modules de régulation électroniques intégrés dans ces groupes contrôleront en permanence et
de façon linéaire les vitesses de rotation du (des) compresseur(s) Scroll Hermétique Inverter et du
- 79 -
(des) moteur(s) DC-inverter du ventilateur extérieur.

Cette régulation électronique associée à un circuit frigorifique performant, permettra d'assurer un
confort optimal tout en maintenant des coefficients de performances élevés sur toute la plage de
fonctionnement du groupe extérieur.
La ventilation extérieure sera de type hélicoïdal, et pulsera l'air verticalement. Chaque module de
ventilation sera équipé :
 D'un moteur alimenté en courant continu, lubrifié en permanence et protégé contre les
infiltrations d'eau
 D'une hélice 3 pales haute efficacité, équilibrée dynamiquement.
Ces équipements permettront de délivrer une pression statique disponible de minimum 50 Pa à

100% de taux de connexion tout en assurant un niveau sonore réduit.
Cette pression disponible permettra de placer une gaine de rejet d’air de section circulaire courbée à
90° de même diamètre que le ventilateur.
Une casquette en acier galvanisé munie d’un grillage anti-volatile sera placée sur cette gaine.
Un afficheur de type LCD permettra à partir du groupe extérieur de lire directement la valeur de
tous les paramètres de fonctionnement et de sécurité de l'installation (groupe extérieur et unités
intérieures)
Les principales valeurs accessibles seront :
 Pressions & températures de fonctionnement : HP & BP,

 % d'ouverture de chaque détendeur électronique,
 Fréquence de fonctionnement du compresseur Inverter,
 Intensité & temps de fonctionnement de chaque compresseur,
 Températures (consigne, reprise soufflage, liquide, gaz) de chaque traitement d'air,
 Ajustement de la quantité de réfrigérant
 Codes défaut.
Des "connecteurs libres" seront disponibles sur la platine électronique principale des groupes
extérieurs pour piloter à distance le "marche/ arrêt" de l'installation (ex : raccordement d'une
horloge, d'un thermostat, etc.), imposer le "mode de fonctionnement" (chaud ou froid), ou faire un
"retour aux réglages par défaut".
Par simple programmation les groupes extérieurs pourront fonctionner en maintenant leur intensité
de fonctionnement dans une plage programmée de 40% à 100% de l'intensité maximale, permettant
de réduire les consommations énergétiques.
Descriptif des unités intérieures :

Le fluide frigorigène sera acheminé en provenance du groupe extérieur dans l'état correspondant au
mode de fonctionnement demandé (chaud ou froid), et le transfert de chaleur s'effectuera
directement avec l'air dulocal considéré.
Chaque unité intérieure sera équipée des éléments essentiels suivants : un échangeur thermique
multi passes (tubes cuivre rainurés haute qualité, ailettes en aluminium haute efficacité), un
détendeur électronique de plage ajustable protégé par deux filtres, un ventilateur intérieur pouvant
assurer jusqu’à 4 vitesses de ventilation (selon modèles), deux sondes de régulation sur le
réfrigérant (liquide & gaz), deux sondes de régulation sur l'air (reprise & soufflage), un filtre sur
l'air repris lavable et facilement démontable.
La régulation de chaque unité intérieure sera assurée par une platine électronique intégrant la
technologie Proportionnelle Intégrale Dérivée, garante d'un maintien d'une température de consigne
dans une plage de différentiel de 0°c/ 2°c en mode chauffage comme en mode froid.
De plus, chaque carte électronique sera équipée d'une barrette de switchs et d'un ensemble de
connecteurs libres permettant de programmer des fonctions supplémentaires telles que : le calibrage
- 80 -
de la puissance de l'unité intérieure, le redémarrage automatique après coupure de courant, le

"marche/ arrêt" de l'unité (ex : raccordement d'un contact de fenêtre), le "signal défaut" ou le
"signal de fonctionnement" de l'unité (ex : asservissement de systèmes externes).
Les unités intérieures seront de type gainable et seront encastrées dans un faux plafond.
Leur carrosserie sera réalisée en acier galvanisé et sera partiellement isolée avec de la mousse en
polyuréthane expansé.
Leur intégration sera facilitée par leur faible niveau sonore et leur faible hauteur (de 200 mm à 250
mm selonles puissances).
Le relevage des condensats prévu d'origine est de type pompe intégrée (relevage de minimum
750mm par rapport au niveau du bac à condensat).
Chaque unité sera raccordée à une grille de soufflage par une manchette pour la distribution de l'air
; la reprise sera protégée par un filtre synthétique lavable monté sur glissière pour faciliter la
maintenance. La reprise pourra être effectuée par l'arrière ou le dessous du caisson.
La pression statique disponible sera aisément ajustable à partir de la télécommande (de 2.5mmCE,
jusqu'à 12mmCE).
Une très grande attention doit être prise en ce qui concerne le niveau sonore. L’unité terminale
fonctionnant en moyenne vitesse doit permettre d’atteindre un niveau sonore de NR30 pour les
salles de réunion et de NR35 pour les autres locaux.
La sélection de l’appareil devra être faite pour les puissances thermiques à la 2ème vitesse de
ventilation.
Mise en œuvre de tuyauteries :

Le raccordement entre le groupe extérieur et les unités intérieures se fera par l'intermédiaire de
conduits de cuivre déshydratés de qualité frigorifique et d'une épaisseur adaptée à l'utilisation du
R410A (haute pression de condensation). Ces conduits chemineront sur un chemin de câble et
devront être fixés à ce dernier par des colliers isolés tous les 15m (au maximum).
Ils emprunteront de préférence les gaines techniques, et les faux plafonds. Le cheminement devra
être optimisé pour limiter les pertes de charge réseau.
Toutes les brasures seront impérativement réalisées sous flux d'azote et une attention particulière
devra être apportée durant l'installation pour réduire tout risque d'humidité ou d'impuretés pouvant
créer une oxydationà l'intérieur des conduits.
Les différentes distributions se feront par l'intermédiaire de raccords frigorifiques fournis par le
fabricant et installés selon un schéma et les préconisations de celui-ci.
Chaque tuyauterie sera isolée indépendamment avec de la gaine isotherme M0 ou M1 d'épaisseur
minimale de 9 mm pour la ligne liquide et respectivement 13 mm pour la ligne gaz.
Les liaisons frigorifiques respecteront les données du constructeur suivantes :
 Longueur maximale
 Dénivelé maximal
CIRCUITS ELECTRIQUES :
Raccordements électriques des groupes de production :
Chaque groupe extérieur sera alimenté depuis le tableau général en 400V/3/50Hz + Neutre + Terre
avec uneprotection en tête de ligne et disjoncteurs courbe D.
Un sectionneur de proximité cadenassable sera mis en œuvre sur chaque groupe de
condensation pourpermettre les opérations de maintenance en toute sécurité.
Bus de communication :
Une liaison de type bus assurera la communication entre le groupe extérieur, les unités intérieures.
Ce bus sera constitué de 2 conducteurs de section minimale 0.75 mm², non polarisés, blindés
(tressemétallique raccordée à la masse en un point)
Lorsque " plusieurs groupes extérieurs " D.R.V. sont installés sur un même site, ils peuvent être
mis en bus entre eux selon un câblage de type Bus ouvert englobant tous les GE et toutes les unités
- 81 -
intérieures limitant les risques d'erreurs d'installation.

Le blindage devra être relié à la terre selon les indications du constructeur.
Raccordements électriques des unités intérieures :

Chaque unité intérieure sera alimentée depuis le tableau général en 220V/1/50Hz+ Neutre
+ Terre avec une protection en tête de ligne et disjoncteurs courbe C.
Pour les interventions de maintenance et dépannage, un interrupteur cadenassable de proximité
devra êtreinstallé sur chaque unité intérieure.
V.12.4.2. SÉLECTION DU MATÉRIEL ET LIMITES DE FONCTIONNEMENT

L’Entrepreneur doit proposer des appareils avec les puissances frigorifiques et calorifiques
minimums égales aux puissances demandées dans le présent cahier des charges pour les conditions
extérieures suivantes :
- Température de l’air extérieur en été : +35 °C
- Température de l’air extérieur en hiver : +4 °C
Les limites de fonctionnement sont les suivantes :

- Température d’entrée d’air au condenseur/évaporateur maximum : +35 °C
- Température d’entrée d’air au condenseur/évaporateur minimum : 0 °C
Les appareils non conformes à ces conditions seront rejetés d’office
V.13. DONNÉES DE BASE – PLOMBERIE SANITAIRE
V.13.1. BRANCHEMENT GÉNÉRAL

Les branchements de chaque entité (Centre socio-culturel et Ecole préscolaire) au réseau d’eau
potable de la ville de Beni Mellal se fera à partir :
- D’un compteur d’eau destiné à l’alimentation générale en eau potable
- D’un compteur d’eau destiné à l’alimentation du réseau incendie
Ces compteurs seront placés par la société de distribution d’eau dans les regards réalisés par le
présent lot suivant les instructions du distributeur. Le présent lot doit tout équipement nécessaire
pour l’installation des compteurs d’eau suivant les instructions du distributeur et à ce titre
l’Entrepreneur doit présenter un schéma à l’approbation du distributeur avant l’installation du
matériel.
Le présent lot comprend la fourniture et la réalisation de toutes les installations en amont et en aval
du compteur.
V.13.2. RÉSEAUX EXTÉRIEURS – ALIMENTATIONS

La distribution extérieure comprendra :
- La mise en œuvre des tuyauteries
- La protection de toute la tuyauterie
- Les fouilles en tranchées sur une profondeur moyenne de 80 cm et de remblaiement par
couchessuccessives soigneusement compactées
V.13.3. PROTECTION DU RÉSEAU D’EAU POTABLE DE LA VILLE

Le choix de la protection du réseau de l’eau potable de la ville résultera d’une analyse précise de
risque. Le Guide Technique en vigueur rassemble les types d’installation d’eaux les plus courantes
et donne pour chacune d’elles, les solutions les plus appropriées à chaque niveau de protection des
réseaux types définis par la réglementation. Pour les autres cas, et notamment les équipements
raccordés aux réseaux, il existe une méthodologie d’analyse spécifique des risques et de choix de
protection. Cette méthode associe les principaux paramètres techniques de l’installation et la
nature des fluides dont il y a lieu de se protéger. Ces paramètres, une fois modélisés, permettent
d’évaluer le risque de retour d’eau, en le qualifiant. La valeur de risque est ensuite comparée aux
valeurs respectives de couverture de risque attribuées à chaque ensemble de protection, en fonction
de ses performances et de ses conditions d’utilisation, afin de déterminer la plus adaptée.
- 82 -
V.13.4. RÉSEAUX INTÉRIEURS - ALIMENTATIONS

L’alimentation en eau froide et eau chaude sanitaire se fera à partir des collecteurs.
Les conduites horizontales seront posées sur chemins de câbles ou sur des goulottes en
aluminiumspécialement prévues à cet effet suivant les prescriptions du fabricant.
La distribution intérieure des appareils sanitaires sera en tubes en polyéthylène réticulé, les
vannes d’arrêtseront posées au niveau des collecteurs, ou encastré dans le mur.
Le réseau comprend les tuyauteries :
- D’eau froide sanitaire
- D’eau chaude sanitaire
- De retour eau chaude sanitaire
V.13.5. ÉVACUATIONS
Les réseaux d’évacuation seront du type séparatif :
- Eaux usées en provenance des appareils sanitaires sauf WC
- Eaux vannes en provenance des WC
- Eaux pluviales
L’Entrepreneur devra réaliser les évacuations de tous les appareils sanitaires jusqu’aux regards
exécutés parle lot n°1.
L’Entrepreneur devra la fourniture en temps opportun des avaloirs EP et des manchons de

ventilation primaire et secondaire au sous lot Étanchéité et tous les détails des réservations au lot
Gros Œuvre et Charpente métallique.
BASES DE CALCULS
V.13.5.1. ALIMENTATIONS
Les débits minimaux à adopter pour dimensionnement du réseau de l’eau chaude et l’eau
froide sont lessuivants :
DESIGNATION EAU FROIDE DIAMETRE

DESAPPAREILS EN DM3/S EN MM
Lavabo 0.20 10
Poste d’eau robinet DN 20 0.42 15
W.C. avec réservoir de chasse 0.12 25
CALCUL DES DIAMETRES

Les diamètres seront calculés selon la formule de Flammant avec les hypothèses suivantes :
- La vitesse maximale dans les tronçons enterrés et collecteurs horizontaux < 2 m/s
- La vitesse maximale dans les gaines techniques < 1.5 m/s
- La vitesse maximale au niveau des sanitaires < 1.0 m/s
Toutefois en fonction de la pression disponible les diamètres seront déterminés de façon à ce que
la pressiontotale minimale reste supérieure à 50 kPa en tout point de l’installation.
V.13.5.2. ÉVACUATIONS
EVACUATIONS DES EAUX PLUVIALES

Pour dimensionnement des conduits d’eaux pluviales l’Entrepreneur devra respecter :
- La pluviométrie maximale pour la ville de Fès qui est de 5 l/s/m²
- Pour les dimensions des conduits on se réfère au D.T.U. 60.11
- La section minimale admise est de Ø 75 mm
EVACUATION DES EAUX USEES ET DES EAUX VANNES

Pour dimensionnement des conduits d’évacuation on tient compte des éléments suivants :
- 83 -
DEBIT DE BASEEN DIAMETREMINIMUM

DESIGNATION DES APPAREILS
DM3/MIN EN MM
Lavabo 45 30
W.C. à l’anglaise 90 90
Les coefficients de simultanéité seront les mêmes que pour les alimentations.
EVACUATION DES EAUX PLUVIALES

Pour calculer les diamètres intérieurs des collecteurs verticaux (chutes) il faut procéder de la
manièresuivante :
1. Calculer la surface en m2 de la partie du toit à évacuer par ce collecteur (chute)
2. Déterminer le débit de pluie en dm3/min.m² caractéristique pour la région (en principe pour
l’ensemble de territoire du Maroc on peut prendre la valeur de 3 dm3/min.m², mais pour des cas
spécifiques il faut considérer cette valeur avec toute l’attention nécessaire)
3. Choisir le type de l’avaloir
o Cylindrique
o Conique
4. Déterminer, à l’aide des valeurs de débit obtenues, les diamètres des tronçons par lecture
l’abaque des eaux pluviales.
V.14. PRESCRIPTION DES TRAVAUX À RÉALISER

V.14.1. VENTILATION
V.14.1.1. VENTILATEURS
Ventilateurs centrifuges
Tous les ventilateurs seront construits pour les pressions et débits indiqués sur les plans ou devis
descriptifs. Les tôles de la volute et les châssis seront suffisamment rigides pour empêcher toute
vibration.
Sauf indication contraire, les ventilateurs seront équipés d'une turbine ou aubes inclinées vers
l'arrière. Lespaliers seront à billes ou lisses suivant l'utilisation.
Les turbines seront équilibrées statiquement et dynamiquement.
L'entraînement se fera par poulies à gorges et courroies trapézoïdales. Toutes les caractéristiques
principalesseront indiquées sur le plan.
La vitesse réelle ne devra pas être supérieure de 5% par rapport à la vitesse prévue. La tolérance sur
le débit du ventilateur alimentant les installations sera de 10%.
Les ventilateurs devront fonctionner sans sifflements ou vibrations susceptibles de gêner les
occupants.
Les ventilateurs seront raccordés à l'aspiration et au refoulement par des manchettes souples,
évitant toutetransmission de vibrations.
Un carter en tôle galvanisée et un grillage protégeront l'ensemble poulies courroies. Chaque
ventilateur devra comporter une plaque signalétique, fixée sur la volute.
Pour obtenir d'un ventilateur qu'il soit aussi silencieux que possible, il importe de le faire
travailler sous defaibles pressions et de faibles vitesses circonférentielles
Le point de fonctionnement sera sélectionné aussi proche que possible du rendement le plus élevé
et ne devra en aucun cas se trouver sur la partie gauche descendante de la courbe caractéristique où
il y aura pompage. Il sera également tenu compte des courbes de rendement et le niveau de
puissance acoustique.
Les ensembles moto ventilateurs seront posés sur un socle en maçonnerie par l'intermédiaire de
plots élastiques. Ils seront disposés de façon à être accessibles pour les entretiens de graissage, de
tension de courroies etc.
Enfin, ils seront raccordés au réseau par l'intermédiaire de divergents éventuels ainsi que de
manchettes souples.
Quand ils seront installés à l'extérieur, il sera prévu une protection vis à vis des intempéries.
Nota : Les moteurs devront répondre à la Norme BS 170 ou 2613 et IEC publication N°34-1.
L'isolementsera de la classe F.
- 84 -
V.14.1.2. GAINES EN ACIER CIRCULAIRES

Les gaines de type cylindrique seront en acier galvanisé agrafé en spirale.
Les assemblages de gaines seront parfaitement étanches grâce à l'emploi de pièces de
transformationstandard convenablement montées.
Un essai d'étanchéité de tout ou partie du réseau à réaliser par l'Entreprise et à ses frais.
Au cours de cet essai, le réseau concerné sera soigneusement obturé et soumis à une différence
de pressionde 500 Pa avec l'ambiance.
Le débit de fuite éventuellement mesuré devra être inférieur à 5% du débit nominal du tronçon
concerné.
Les gaines seront équipées de tous les registres et organes nécessaires pour équilibrer les circuits
lors de lamise au point.
ÉPAISSEUR MINIMALE DES TOLES

Diamètre nominal Epaisseur de la tôle
Moins Ø355 6/10
Ø400 à Ø630 8/10
Ø700 à Ø1000 10/10
Ø1000 à Ø1200 12/10
Les gaines devront être conçues et réalisées de façon à ce que leur section reste constante,
aussi bien en phase de démarrage qu’en fonctionnement continu. La déformation maximale
admissible de chaque côté ne pourra dans tous les cas dépasser 1% de la dimension de celui-ci.
Afin d’assurer ces tolérances les côtés des gaines seront renforcés par raidissage des tôles et/ou par
adjonction de raidisseurs extérieurs au flux d’air.
L’utilisation de raidisseurs intérieurs est interdite.
L’utilisation de tirants intérieurs devra rester exceptionnelle et ne pourra se faire qu’avec
l’approbation duMaître d’œuvre.
Tous les joints devront être scellés avec un mastic ou une silicone de qualité alimentaire
résistant auvieillissement.
Pour les assemblages des gaines circulaires on utilisera des manchons d’accouplement et des
bandesd’étanchéité auto rétractables à froid.
V.14.1.3. GAINES EN ACIER RECTANGULAIRES
Les gaines d’extraction d’air seront en tôle d’acier galvanise assembles par lockformer et cadre
type METUpour raccordements.
Les points de diamandage seront :

Orientés vers l’intérieur de gaine pour réseau de soufflage d’air
Orientés vers l’extérieur de gaine pour réseau de reprise ou extraction d’air
L’épaisseur de tôle doit être en fonction de longueur du côté le plus long (largeur ou
hauteur) et doitrespecter la règle suivante :
Plus grande dimension intérieure Epaisseur de la tôle
- 85 -
Moins de 500 mm 6/10

de 501 à 1100 mm 8/10
de 1101 à 1600 mm 10/10
de 1601 à 2100 mm 12/10
Au-dessus 2100 mm 15/10
D’une manière générale, la section des gaines doit être calculée pour une perte de charge
maximale de 0,7 mm ce (7 Pa) et aussi pour respecter les prescriptions acoustiques en ce qui
concerne la vitesse d’air < 5 m/s. Les assemblages des gaines seront parfaitement étanches grâce à
l’emploi des joints à mettre entre des cadresde type METU.
Un essai d’étanchéité de tout ou partie du réseau doit être réalisé par Entrepreneur à ses frais.
Au cours de cet essai, le réseau concerné sera soigneusement obturé et soumis à une différence
de pressionde 500 Pa.
Le débit de fuite éventuellement mesuré devra être inférieur à 5% du débit nominal du tronçon
concerné. Les gaines seront équipées de tous registres nécessaires pour équilibrer les circuits lors de
la mise au point.
Les gaines devront être supportés par un support en acier galvanisé type cornière à ailes égales de
min 30x30mm accrochées par tiges filètes galvanisées ou cadmiées.
Les tiges seront suspendues au plafond. Dans le cas d’élément de structure en béton armé
(dalle pleine,poutre) ces tiges seront fixées à l’aide de cheville métallique spéciale.
Dans le cas de présence de hourdis, les tiges seront suspendues par une contre tige scellée dans
les hourdispar du béton gains de riz.
Tout rallongement des tiges sera réalisé à l’aide de raccords filetés spéciaux et non par soudure. Des
joints élastiques seront interposés entre fixation et conduits, et toute partie du bâtiment.
V.14.1.4. GAINES EN STAFF

Les gaines en staff (plâtre armé de fibres organiques – filasse) seront confectionnées sur chantier à
l’aide de plaques préparées à l’avance. Epaisseur 20 à 50 mm.
Les gaines en staff seront préfabriquées au sol, suivant un plan de fabrication, les tronçons qui ne
seront pas accrochés directement contre les parois seront renforcés au moyen de raidisseurs. Ces
raidisseurs ne devront pas traverser les gaines.
Les coudes, les piquages et les changements de direction seront exécutés avec le plus grand soin
enrespectant les critères aérauliques.
V.14.1.5. TRAPPES DE VISITE

Des trappes seront prévues sur les réseaux aérauliques pour permettre les opérations suivantes :
Pour le dépoussiérage :
Des trappes seront prévues sur les collecteurs et au départ de chaque antenne des réseaux suivants :
- Soufflage,
- Reprise,
- Extraction.
Les trappes seront de dimensions 300 X 200 mm, de type METU à double épaisseur avec
boutons étoile deserrage et joint périphérique d’étanchéité.
Dans les locaux techniques, les trappes auront les dimensions :
- 300 x 200 mm pour les gaines de diamètre inférieur à 700 mm
- 500 x 400 mm pour les gaines de diamètre supérieur à 700 mm afin de permettre le passage
d’un agentde nettoyage.
V.14.1.6. STOCKAGE ET MISE EN ŒUVRE DES GAINES

Toutes les gaines devront être stockées sur chantier, dans une zone fermée, à l’abri des intempéries
et de la poussière.
Avant montage, toutes les gaines de ventilation des systèmes courants seront nettoyées
intérieurement au chiffon afin d'être débarrassées de toutes traces de poussière et d’huile.
Après montage et installation des pré-filtres sur les groupes de ventilation, l’installateur devra faire
fonctionner chaque réseau pendant au moins 6 heures, les bouches et les diffuseurs ayant été
- 86 -
préalablement démontés.
Le soumissionnaire prévoira dans son prix, un jeu de pré-filtre de remplacement.
V.14.1.7. SUPPORTAGE
Pour toutes les gaines métalliques, la distance maximum admissible entre 2 supports sera de 2,5
mètres.
Dans tous les cas, un ou plusieurs supports devront être prévus à proximité des coudes, des
piquages et desappareils montés sur gaine.
Les gaines circulaires seront supportées par des colliers 2 pièces, équipés de garniture insonorisant.
Le supportage par colliers «poire» est interdit.
Dans le cas des gaines calorifugées, il sera prévu entre celles-ci et les garnitures insonorisantes des
supports, une bande du matériau isolant spécifique d’au moins 25 cm de large à mettre en œuvre au
moment de la posedes gaines.
Les suspensions seront réalisées avec des tiges métalliques filetées, permettant le réglage en
hauteur. Les tiges devront rester en position verticale et devront être arasées au niveau du support.
Les suspensions par chaînes sont interdites.
Les supportages par fixation des suspensions directement sur les gaines sont également interdits.
V.14.1.8. ISOLATION THERMIQUE DES GAINES

Sauf indication contraire du descriptif, toutes les gaines de soufflage et d’air neuf seront
calorifugées.Les gaines d’air repris ne seront pas calorifugées sauf indication contraire.
Les gaines seront isolées extérieurement au moyen de feutres flexibles de laine de verre, type
Climaver de Saint Gobain ou équivalent.
Composition de l’isolant : feutre de laine de verre imprégnée de résine thermodurcissable, revêtu

sur une faced’une feuille d’aluminium renforcée d’une grille de verre tri directionnelle.
Epaisseur du matériau isolant posé : 25 mm minimumMasse volumique minimale : 30 kg/m³

Conductivité thermique : 0,039 W/mK temp. faces 20/50° C
Comportement au feu : M0 (fournir PV du C.S.T.B.)
Le matériau isolant sera fixé sur la gaine, préalablement nettoyée, au moyen d’un adhésif spécial
appliquépar bandes de 10 cm de large tous les 40 cm au maximum.
L’adhésif sera constitué d’une colle mastic en émulsion aqueuse, classée M1, appliquée à raison de
350 g/m². La fixation de l’isolant, situé à la partie inférieure des gaines de largeur supérieure à 60
cm, sera complétée par empaillage sur les pointes soudées (5 à 6 au m2)
Le revêtement aluminium sera fermé par agrafage et scellé par collage de languettes de
recouvrement larges de 7 cm minimum, situées sur les joints longitudinaux et transversaux.
La continuité du pare-vapeur devra également être assurée aux arrêts de l’isolation sur les tranches.
Dans certains cas particuliers, nécessitant une coupure acoustique, le matériau isolant pourra être
disposé à l’intérieur de la gaine. Celui-ci devra alors être appliqué sous forme de panneaux de laine
de verre haute densité classée M0 (incombustibles et traités superficiellement). Un certificat du
C.S.T.B. sera exigé.
Les caractéristiques d’utilisation et la mise en œuvre devront être conformes aux recommandations
du fabricant.
Dans tous les cas, l’isolation intérieure des gaines sera interdite après un filtre absolu ou à haute
efficacité.
- 87 -
V.14.1.9. DIFFUSEURS AÉRAULIQUES
V.14.1.9.1. GRILLE RECTANGULAIRE

Les grilles rectangulaires seront posées sur les parois de façon à obtenir un jeu d'air horizontal.
Elles seront installées à plus de deux mètres du sol. Sans effet de plafond, le taux d'induction est
peu élevé, mais il devient moyen avec effet de plafond.
Elles seront à double diffusion et seront munies d'un organe de réglage, soit une pelle ou un
damper. Le réglage devra pouvoir se faire depuis la façade.
Toutes les bouches seront montées sur un cadre à sceller et la fixation de ces bouches sera invisible.
V.14.1.9.2. DIFFUSEURS CIRCULAIRES OU RECTANGULAIRES

Ces diffuseurs seront à soufflage horizontal où le cône sera réglable. Ils seront installés en plafond
sur un caisson, muni d'un organe de réglage, faisant office de piège à son.
La portée devra être égale à la distance entre la grille et la paroi opposée pour les locaux dont les
plafonds ne dépassent pas 3,60 m. Comme pour les grilles rectangulaires, l'effet de paroi est
identique à l'effet de plafond. Le taux d'induction est élevé, ce qui permet une plus grande
différence de température de soufflage à l'ambiance.
V.14.1.9.3. BOUCHES DE REPRISE

Les bouches de reprise peuvent être posées verticalement ou horizontalement. Elles seront
installées à l'intérieur d'une zone stagnante où les couches d'air les plus chaudes seront extraites
pendant la période de rafraîchissement et les plus froides pendant la période de chauffage.
Les grilles devront être également situées de façon à favoriser un balayage correct de l'espace.
Elles seront munies d'un organe de réglage, afin de créer une résistance équivalente au tronçon
considéré. Toutes les bouches seront montées sur un cadre à sceller et la fixation de ces bouches
sera invisible.
V.14.1.9.4. BOUCHES DE TRANSFERT ET DE DÉCOMPRESSION

Ces bouches seront du type à chevrons, elles devront éviter la vision directe d'un espace à l'autre.
Elles seront munies pour éviter le pont phonique entre les deux espaces. Leurs emplacements seront
en fonction de la distribution d'air adopté.
Elles seront sectionnées de façon que la résistance soit égale ou inférieure à la surpression régnante
dans le local.
Valeur moyenne située entre 1 et 2 mm CE pour un cas courant.
V.14.1.9.5. BOUCHES D'EXTRACTION DE V.M.C.

Les sanitaires sont mis en dépression par rapport aux locaux climatisés, par la ventilation
mécaniquecontrôlée.
L'extraction se fera par des bouches auto réglables, à forte perte de charge ou des bouches
réglables,raccordée sur un réseau d'extraction, dont l'extracteur est situé en terrasse.
Les bouches seront en acier ou en matière synthétique. Elles seront de type ventouse pour
extraction d’air. Elles seront dimensionnées pour ne pas dépasser la vitesse d’entrée d’air V < 2
,5m/s.
V.14.1.9.6. ORGANES DE CONTRÔLE
Manomètres
Des manomètres seront placés à l’entrée et sortie de chaque pompe de circulation.
Les boîtiers de ces manomètres seront en tôle d’acier emboutie et peinte. Leurs lunettes seront en
tôle nickelée. Chaque manomètre sera monté sur un robinet d’isolement de type à boisseau
sphérique avec bride porte étalon.
La graduation sera normalisée et déterminée de façon à être supérieure de 50% à la pression
nominale d’utilisation.
- 88 -
V.15. PLOMBERIE
V.15.1. CANALISATIONS DE DISTRIBUTION D'EAU

Les canalisations seront en tubes en matériau synthétique (polypropylène random et polyéthylène
réticulé). Ces canalisations doivent être NF et agréées par le CSTB et la mise en œuvre doit
respecter les prescriptionsdu fabriquant.
Les percements, saignées, scellements seront faits le plus soigneusement possible, en mortier de
même composition que l'enduit, par le présent lot.
En aucun cas, il ne sera fait de scellement ou de percement dans un élément porteur (poutres,
poteaux, nervures) et, en cas de nécessité l'Entrepreneur du présent lot s'en référera préalablement à
la Maîtrise d'œuvre. Les trous destinés à recevoir les chevilles auront exactement la dimension de la
cheville qui doit pénétrer de force.
Les saignées ne devront jamais traverser une cloison de part en part, même dans le cas d'emploi de
briques à trois trous.
Les trous faits dans les carreaux de grès et dans les revêtements (sols ou revêtements muraux)
seront réalisés à la chignole et non au tamponnoir.
V.15.2. POSE DES CANALISATIONS

Le soumissionnaire doit l'ensemble des supports et colliers nécessaires à la fixation des
tuyauteries. Desbagues antivibratoires seront obligatoirement montées sous chaque collier.
Tous les supports seront en acier galvanisé, facilement démontable, Ils seront revêtus après
montage de deux couches de peinture antirouille et deux couches de peinture inhibitrice de
corrosion.
L'écartement des supports sera au maximum de :
- 1,5 m jusqu'au DN 20 ou équivalent
- 2,2 m du DN 25 au DN 40 ou équivalent
- 3 m au-dessus de DN 40 ou équivalent
Dans tous les cas, l’entrepreneur se conformera aux prescriptions et recommandations de mise en
œuvre dufabricant.
V.15.3. PROTECTION DES CANALISATIONS

Les canalisations encastrées seront posées sans joint, sans raccord.
Avant rebouchage des saignées, les tuyauteries feront l’objet d’un essai de pression en présence de
la Maîtrise d’œuvre (minimum 10 bars). Les résultats de ces essais seront consignés dans un
rapport à joindreau dossier de récolement.
Dans tous les cas, la canalisation ne doit pas être en contact avec une armature ou une ossature
métallique.La mise en œuvre par engravure est interdite, dans tout tronçon enterré.
V.15.4. VANNES
Les vannes employées seront de type à passage direct en bronze et à raccord union jusqu'au
diamètre 50/60, àbride en fonte pour les diamètres supérieurs.
Pour le réseau en PPR, les vannes seront de même marque que la tuyauterie.
V.15.5. NETTOYAGE DES CANALISATIONS ET APPAREILS SANITAIRES

Avant mis en œuvre, les tuyauteries seront nettoyées de tout corps étranger.
Les tuyauteries laissées en attente en cours de chantier et en fin de travaux journaliers seront
obligatoirement bouchonnées.
Les appareils sanitaires seront également soigneusement bouchonnés. L'Entrepreneur sera tenu
pour responsable des éventuelles accumulations de déchets à l'intérieur des canalisations, et devra
faire effectuer à sa charge le nettoyage complet des réseaux.
PERCEMENTS, SCELLEMENTS
Les passages seront des trous cylindriques à base circulaire ou rectangulaire qui ne devront nuire en
rien à la résistance des éléments porteurs.
La nature des scellements sera appropriée aux ouvrages auxquels ils sont destinés, ils seront
- 89 -
notamment au mortier de ciment dans les lieux humides. Les percements et scellements sont
interdits dans des ouvrages ayant une étanchéité.
V.15.6. FOURREAUX
Des fourreaux protégeront, dans la traversée des murs et planchers, toutes les canalisations, sauf la
fonte. Le diamètre du fourreau aura 1 cm au moins de plus que le diamètre de la canalisation, il fera
saillie au moins de 0,5 cm sur le parement du mur ou sur plafond et de 3 cm sur le niveau du
revêtement de sol. Il sera obligatoirement en cuivre, ou en plastique dans le cas de dallage
magnésien.
V.15.7. POSE DES APPAREILS SANITAIRES

Ils seront posés de niveau.
La fixation au mur se fera sur consoles immobilisant l'appareil, par goujons filetés à contre écrou et
scellement ou par vis sur taquets scellés ou chevilles tamponnées imputrescibles, les têtes étant
isolées de la céramique par des rondelles en plomb ou en caoutchouc.
La fixation au sol se fera par vis en métal inoxydables sur chevilles imputrescibles, les têtes étant
isolées dela céramique et lorsque l'appareil sera accolé à une paroi verticale il sera fixé sur celle-ci.
Lorsque l'appareil sera encastré, le ruissellement des eaux des parois verticales s'effectuera sur les
bords de celle-ci.
Les appareils adossés ou juxtaposés entre eaux munis d'un joint plastique sans coupure, assurant
l'étanchéité et résistant sans déformation à des températures de 150°C pour les cuisines et 100°C
pour les salles d'eau.
Les joints sur la céramique de robinets, raccord, bondes, etc. Seront constitués par des rondelles de
caoutchouc toilées ou non, gonflées par le serrage d'une rondelle galvanisée à cuvette.
V.15.8. TUYAUTERIES
Les tuyauteries seront posées sur colliers démontables à boulons et à tige de scellement en acier.
Avant la pose, chaque tube sera soigneusement inspecté et nettoyé si nécessaire.
Les installations seront facilement démontables par l'utilisation des brides, des raccords union
ainsi que desmanchons droits et gauches.
Les traversées des murs, plafonds, cloisons seront assurées par des fourreaux en acier (peints
au minium avant pose) ou en P.V.C, le diamètre de ces derniers tiendra compte du calorifuge des
tuyauteries.
Ces fourreaux seront arasés au ras des parois.
Après pose des canalisations, il sera établi entre les tuyaux et les fourreaux un bourrage en laine de
roche, permettant la libre dilatation.
Les supports, colliers, compensateurs de dilatation pointe fixes qui seront du type démontable,
serontexécutés conformément aux règles de l'Art.
Les colliers seront scellés de façon à permettre un écartement tuyaux murs de 3 cm pour les
conduites calorifugées.
Des robinets de purge et de vidange seront judicieusement placés sur les circuits, et les pentes
établies permettront l’évacuation convenable de l'air vers les bouteilles de purge ou des condensât
vers les tuyaux d'évacuation.
L'emplacement de ces purgeurs doit figurer sur les plans d'exécution fournis par l'entrepreneur.
Toutes les canalisations en fer noir, ainsi que tous les supports métalliques seront soigneusement
brossées àla brosse métallique avant de recevoir une couche de peinture antirouille.
V.16. ACOUSTIQUE
V.16.1. NIVEAUX SONORES

Le niveau de pression acoustique engendré par le matériel de climatisation et ventilation devra
répondre aux normes de confort acoustique dans les habitations.
L’équipement proposé ne devra pas être générateurs de bruits, ils devront être dotés de tous les
dispositifs susceptibles d’interrompre ou d’atténuer sensiblement les vibrations mécaniques et les
bruits de fonctionnement.
La puissance acoustique s’exprime en décibels dB(A) et se définit par relation suivante : LW =10
- 90 -
log (W/WO)
Avec W = puissance en watts

WO= puissance de référence = 10 -12 watts
Les niveaux de pression acoustique s’expriment également en décibels, et se définissent par
une relationsimilaire :
LP = 10 log (P/PO)2
Avec P = pression acoustique en pascals
WO= pression de référence, seuil d’audibilité à 1000 Hz = 2 10-5 Pa
Les critères de confort : deux spectres sonores différents mais identiques au niveau global dB(A)
peuvent représenter une gêne différente, notamment si un de ces spectres présente une émergence
significative dans une bande par rapport aux bandes adjacentes. Pour des raisons de confort,
plusieurs critères ont été définis afin de prendre en compte ce phénomène, tels que le Noise Criteria
(NC) et le Noise Rating (NR) adopté en norme ISO et NF.
V.16.2. TRAITEMENT ACOUSTIQUE BRUITS AÉRIENS ET SOLIDIENS
V.16.2.1. GÉNÉRALITÉS
L'entreprise devra prévoir tous les dispositifs spécifiés sur les schémas, les plans et les autres
paragraphes de la présente spécification. Elle devra prévoir en outre, en fonction des
caractéristiques des matériels sélectionnés, tous les dispositifs complémentaires nécessaires pour
atteindre les conditions imposées.
Les mesures acoustiques seront consignées au Maître d'œuvre avant la réception provisoire des
installations. En aucun cas les tiges de fixations des machines, les vis de fixation d'appareils ou
les pattes d'ancrages, ne devront traverser de part en part les dalles flottantes ou parties de massif
d’isolement acoustique.
V.16.2.2. TRAITEMENT ACOUSTIQUE DES RÉSEAUX HYDRAULIQUES

L'entrepreneur devra porter une attention particulière aux bruits engendrés par ces
installations et à lapropagation de ces bruits par les canalisations.
Pour ce faire les diamètres des canalisations seront judicieusement calculés afin d'éviter les
bruitsoccasionnés par le frottement du fluide contre les parois de la canalisation.
Le tracé du réseau sera particulièrement étudié pour éviter un trop grand nombre de coudes et tout
changement brutal de section.
Les craquements consécutifs aux variations de la température seront annulés par l'installation de
compensateur de dilatation et des points fixes sur l'ensemble du réseau.
Toutes les machines frigorifiques, pompes, etc. seront fixées sur des massifs antivibratoires, et la
vitesse de rotation maximale admise pour leur moteur, ne devra pas excéder 1450 tr/min pour les
pompes et 750 t/min pour les ventilateurs.
V.16.2.3. TRAITEMENT ACOUSTIQUE DES RÉSEAUX AÉRAULIQUES ET DES

APPAREILS DE CLIMATISATION
En fonction des spectres sonores, les dispositifs d'atténuation pourront être constitués par :
Des filtres (chambres de résonance, sections coniques, élargissements, etc.) pour les basses
fréquences des silencieux composés, revêtus intérieurement d'un matériau absorbant (silencieux à
éléments du commerce chambre d'absorption, chicanes, sections droites et coudes revêtus, etc.)
pour les moyennes et hautes fréquences.
Des dispositifs combinant les effets des filtres et de ces silencieux
Tous les éléments métalliques des filtres ou des silencieux seront en acier galvanisé, y compris les
brides de fixation. Les enveloppes devront être parfaitement rigides.
Le matériau absorbant sera en laine de verre incombustible à haute densité (12,5 kg/m pour 2,5 cm
d'épaisseur) avec protection superficielle contre l'usure constituée par un film spécial ou une tôle
galvanisée (perforée ou étirée)
Un soin particulier devra être apporté au problème du bruit généré par les équipements aérauliques
à l'extérieur des bâtiments. Les prises d'air et les grilles de rejet devront être sélectionnées pour une
- 91 -
vitesse frontale la plus basse (lorsque l'interposition d'un atténuateur classique n'est pas possible)
Les climatiseurs installés dans les faux plafonds seront suspendus par l'intermédiaire de profilés
métalliques posés, à chaque extrémité, sur des plots en néoprène, reposant sur les cloisons du local.
TRAITEMENT ANTIVIBRATOIRES DES MACHINES

Toutes les machines employées devront être équilibrées statiquement et dynamiquement.
Les vitesses normales de fonctionnement de chaque machine devront se situer en dehors d'un
intervalle de + ou - 30% autour des vitesses critiques
Lorsque la machine et le moteur d'entraînement sont séparés, ceux-ci devront obligatoirement
reposer sur un même support.
Les dispositifs d'atténuation devront être sélectionnés en fonction de la fréquence d'excitation et du
poids de la machine, en fonction de la flexibilité de la structure de base (plancher...) et pour une
efficience d'isolation qui devra être d'au moins 95%.
Les plots anti-vibratiles seront positionnés de façon à former un polygone de base aussi large que
possible et de manière à ce qu'ils aient la même charge.
V.16.3. ÉQUIPEMENTS ÉLECTRIQUES DE COMMANDE ET DE SIGNALISATION

Le sous-lot "ÉLECTRICITÉ" doit assurer le courant jusqu’aux armoires ou coffret du présent sous-
lot.
Sont à la charge du présent lot, la fourniture, pose, installations et raccordement des armoires
électriques, protection, commandes et signalisations des différents appareils.
Chaque coffret ou armoire sera équipée d’un disjoncteur de tête tétra-polaire différentiel de 300
mA avec les contacts auxiliaires indicateurs de position "OF" et défaut "SD".
Le disjoncteur général sera équipé d'une bobine de commande associée à un relais de détection
manque de phase et à un bouton poussoir d'arrêt d'urgence.
En tête de chaque coffret, il sera prévu un contacteur de commande générale dimensionné suivant
la puissance totale du coffret ou armoire avec 30% de réserve et équipé de contacts auxiliaires
indicateurs de positions.
Chaque armoire ou coffret commun sera équipé d'un ensemble de contacteurs auxiliaires, et de
relais temporisés pour la commande de chaque appareil et d'une horloge programmable 24h sur 7
jours de marque LE GRAND, THEBEN ou similaire, pour plusieurs intervalles de programmation
sur chaque sortie d'horlogeen fonction du type de coffret.
La protection de la commande et de la signalisation traitera essentiellement les départs pour les
équipements posés par ce lot, sans que cette liste soit limitative :
Le système assurera le démarrage automatique et en cascade de tous les équipements pour
éviter un fortappel de courant au retour secteur en cas de panne ou après une coupure volontaire.
L'ordre des priorités de démarrage des équipements en fonction des types d’installation :
Chaque machine ou appareil ainsi que toute masse métallique susceptible d'être mise sous tension
sera mise àla terre.
Chaque coffret ou armoire sera équipé d'un bornier à câbles muni de repères comprenant les
contacts secs, inverseur de cycle, défauts, position des disjoncteurs et contacteurs de commande,
ainsi que leur point de commande (Marche/ Arrêt général par coffret et Marche/ Arrêt par
appareils).
L'entrepreneur du présent lot doit à sa charge les contacts secs de tous les points nécessaires pour le
report d’alarmes.
Les extrémités des conducteurs seront équipées de cosses adéquates et repérées par étiquettes
Sterling ou similaires.
La couleur des conducteurs devra respecter le code suivant :
- Circuit force : noir
- Circuit de commande : rouge
- Circuit de signalisation : jaune
Ces armoires seront en tôle de 20/10 électrozingués recouvert de deux couches de peinture teintée
au four, dimensionnées pour l'ensemble de l'appareillage avec une réserve de 30% pour une
éventuelle extension et installées conformément aux plans et exigences de la Maîtrise d'œuvre.
- 92 -
Le câblage intérieur des armoires sera réalisé en câble souples multibrins.Elle comportera :
 Trois voyants lumineux (rouge indiquant la mise sous tension).
 Un disjoncteur magnétothermique général.
 Un départ pour chaque matériel avec contacts auxiliaires "O" et "F" et contacts de défaut "DS"
comportant un disjoncteur, un contacteur pour la commande avec contacts auxiliaires.
Chaque départ comportera un bouton marche, arrêt, un voyant lumineux vert indiquant le
fonctionnement, un voyant jaune indiquant l'arrêt, un voyant rouge indiquant le défaut et une
étiquette dilophane gravée pour l’identification.
Les disjoncteurs seront de type MERLIN GERIN ou similaire, les contacteurs de puissances de
type AC3, les relais seront de type TELEMECANIQUE ou similaire et seront de calibres
appropriés.
V.16.4. ANTIPARASITAGE
Les équipements proposés ne devront pas générer de parasites pour les réseaux de téléphonie,
detélécommunication sans fil, de distribution des programmes de télé hertzienne ou satellitaire.
Dans le cas contraire l’Entrepreneur doit y remédier par installation de dispositifs antiparasites
ou par desécrans absorbants.
V.17. MATÉRIAUX
La provenance des matériaux, équipements, destinés aux ouvrages devra être soumise à l'agrément
du Maître d'œuvre.
Lors de la remise de son offre (et avec la soumission), il sera dressé par l'Entrepreneur et remis au
Maître d'œuvre, une liste des matériaux, équipements et matériels qui précisera, pour chaque
élément, le fournisseur ou l'usine d'origine.
La fourniture d'échantillons sera également obligatoire pour certains matériaux.
La désignation faite des matériaux et équipements à utiliser spécifiés dans le présent devis
descriptif particulier constitue la base de l'étude de prix que doit faire l'Entrepreneur.
Dans le cas où celui-ci désirerait utiliser des produits d'une autre provenance, il devra présenter
simultanément un échantillon de l'article prescrit par le présent devis accompagné de sa fiche
technique et un échantillon de l'article qu'il propose en remplacement auquel il joindra toute la
documentation désirable et la liste des références.
Dans ce cas, l'Entrepreneur fournira également les sous détails de prix comparés de l'article proposé
et de l'article prescrit lors des travaux.
V.17.1. QUALITÉ DES MATÉRIAUX

La composition des matériaux, leurs qualités physiques et mécaniques devra être conformes
auxprescriptions du D.G.A. (édition 1956) et notamment à celles des articles suivants :
- Tubes aciers article N°62
- Cuivre – laiton. Bronze article N°67
- Robinetterie article N°86
- Appareils sanitaires article N°87
Ils devront être conformes aux arrêtés et circulaires techniques en vigueur et en particulier :
- A la dernière édition des normes AFNOR
- Aux documents techniques du R.E.E.F. ou D.T.U. en vigueur
Chaque fois qu'il existe une estampille de qualité (NF - USE - SGM, etc..), ou un certificat de
qualité délivre par un organisme officiel, les matériaux et appareils seront revêtus de cette
estampille ou munis de ce certificat.
L'Entrepreneur devra pouvoir présenter à toutes les réquisitions des attestations et certificats
prouvantl'origine et la qualité des matériaux.
Des prélèvements et des essais seront exécutés aux frais de l'Entrepreneur en vue de s'assurer des
qualités et de la conformité des matériaux. Tous matériaux non conformes seront rejetés.
Les matériaux et matériels employés seront neufs et identiques pour un même type de matériel.
V.17.2. MARQUES DE RÉFÉRENCE DU MATÉRIEL

Les marques de référence sont données qu’à titre indicatif, pour déterminer le niveau de qualité du
- 93 -
matériel. Chaque autre marque proposée par le soumissionnaire sera examinée sous les aspects et
les critères suivants :
- Réputation du matériel en général et au Maroc en particulier
- Qualité des références et réalisations au Maroc
- Disponibilité et qualité du service après-vente
DRV : SAMSUNG – DAIKIN – MITSUBISHI ELECTRIC – HITACHI
Pompes : GRUNDFOS –WILO – DAB
Ventilateurs : FRANCE AIR – S&P – RDV – SAFTAIR
Gaines en tôle : ICAT MAROC – HACHANI
Grilles : FRANCE AIR – TROX – KOOLAIR – MADEL
Armature aéraulique : FRANCE AIR – TROX – ALDES
Composants électriques : TELEMECANIQUE - MERLIN-GERIN – ABB VIM Armature

hydraulique : CALEFFI – TECOFI – WATTS – SOCLA – SERSEG Isolation
thermique : K–FLEX – ARMAFLEX - ISOVER
Robinetterie sanitaire : DELABIE – PRESTO – JACOB DELAFON – ROCA
Les marques et types devront être nettement et clairement spécifiés dans la proposition
conformément audescriptif.
L'ensemble des appareillages sera soumis à l'agrément du Maître de l’Ouvrage et de la Maîtrise
d'œuvre.
V.18. ESSAIS ET GARANTIE
V.18.1. ESSAIS AU COURS DES TRAVAUX

Aux cours des travaux :
 Toutes les tuyauteries d'alimentation seront éprouvées sous pression (minimum 10
bars), en présence de la Maîtrise d'ouvrage et feront l'objet d'un procès-verbal ;
 Toutes les canalisation d'évacuation seront éprouvées par un essai d'écoulement afin
de s'assurer de leurs étanchéités, en présence de la Maîtrise d'ouvrage et feront l'objet
d'un procès-verbal.
V.18.2. ESSAIS DE RECEPTION PROVISOIRE

En vue de la réception provisoire, il sera procédé au contrôle de la conformité des installations
tant du point de vue de la réglementation que celui du respect des prescriptions techniques du
marché.
A la réception, les conditions ci-après devront avoir été réunies :
 Achèvement de tous les travaux ;
 Remise des documents prévus aux articles du présent devis descriptif ;
 Essais de réception concluants (éventuellement, après correction en cas
d'insuffisanceconstatée) ;
Ces essais de réception effectués, seront les suivants :
 Vérification de l'étanchéité des circuits (circuits frigorifique, alimentation -
évacuations)
 Vérification et mesure des débits aérauliques
 Mesure des débits aérauliques au niveau des centrales, des groupes de ventilation et
desbouches de soufflage et de reprise.
 Les mesures seront effectuées à l’aide d’équipements de mesure électroniques
spécialementprévus à cet effet (anémomètres multiples, cônes, etc.)
 Vérification des débits de puisage et d'évacuation de l'eau, aucun bruit tel que
- 94 -
vibrations,sifflements, coups de bélier, etc. ne devra être entendu.

 Vérification de la conformité des températures des circuits d’eau, d’air et des
températuresambiantes.
 Vérification des organes de commande, de régulation et de sécurité
 Vérification des asservissements incendie
Si les résultats constatés ne sont pas satisfaisants, l'Entrepreneur sera tenu d'effectuer à ses frais et
dans un délai imparti par le Maître d’Ouvrage, tous remplacements, modifications, réparations,
adjonctions ou mises au point nécessaire.
Après exécution complète des travaux imposés, il aura procédé à des nouveaux essais sur demande
de l'Entrepreneur.
Si les résultats ne sont pas encore satisfaisants, l’installation pourra être refusée en tout ou partie.
L'entrepreneur sera alors tenu d'enlever à ses frais dans le délai qui lui sera fixé, les
appareils et lestuyauteries refusés, et de payer les frais qui résulteraient de cette dépose.
Faute par lui de ne pas l'avoir fait dans les délais donnés, il y sera procédé d'office et à ses frais,
après simple mise en demeure, il devra également restituer tous les acomptes reçus pour la partie
refusée.
V.18.3. ESSAIS POUR LA RECEPTION DEFINITIVE

Au plus tard huit jours avant l'expiration du délai d'un an à partir de la réception provisoire,
l'Entrepreneur devra demander qu'il ait procédé de nouveau, à l'examen des installations en vue de
la réception définitive. Les essais auront lieu dans les mêmes conditions que ceux prévus lors de la
réception provisoire.
Au cas où les travaux ne se révéleraient pas entièrement conformes aux dispositions du marché,
l'Entrepreneur sera tenu, dans un délai d’un mois (1) par le Maître de l'Ouvrage de remédier aux
défectuosités constatées.
Dans le cas de refus de réfection dans les délais réglementaires, l'entrepreneur du présent lot
sera assujettiaux dispositions de pénalités décrites dans la partie administrative.
V.18.4. FOURNITURE PENDANT LES ESSAIS

L'entrepreneur du présent lot devra prévoir les combustibles nécessaires à tous les essais. Il devra
donc disposer sur le chantier des quantités suffisantes (eau, gaz, fuel-oil, etc.) nécessaires aux
essais, quelle que soit leur durée.
La fourniture des combustibles divers ainsi que tous les fluides nécessaires aux essais sont à la
charge de l'entrepreneur.
L'entrepreneur devra mettre à la disposition du Maitre d’Ouvrage, pendant toute la durée des essais,
le matériel de contrôle nécessaire à savoir :
 Cartouche fumigène à haute densité ;
 Anémomètres ;
 Débitmètre ;
 Manomètre de haute et basse pression (pour eau et air) ;
 Thermomètres (pour eau et air) ;
 Sonomètre électronique ;
 Ampèremètre - voltmètre ;
 Thermomètre des minimas et des maximas ;
 Contrôleur d'isolement etc. ;
Et tous les autres appareils de mesure et d'analyse qui pourraient lui être demandés par le Maitre
d’Ouvrage.
V.18.5. RESPONSABILITE ET GARANTIE

La période de garantie de tous les travaux est fixée à douze mois (12 mois) à partir de la date de
- 95 -
Pendant la durée du délai de garantie, l’Entrepreneur demeure responsable de ses ouvrages et est
tenu de les entretenir à ses frais ; il reste même responsable des actions ou indemnités formulées
par des tiers pour dommages résultant de l’exécution des travaux.
La garantie relative au matériel fourni par l’Entrepreneur est fixée par les Normes en vigueur.
Le délai de garantie compterait à dater de la dernière réception provisoire prononcée après
l’achèvement des travaux.
Si, au moment de la réception définitive, il est reconnu que certains ouvrages ne sont pas en bon
état ; le Maître de l’Ouvrage peut prolonger le délai de garantie jusqu’à ce que les travaux
nécessaires aient été exécutés par l’Entrepreneur ou faire exécuter les travaux aux frais de celui-ci.
V.18.6. DOSSIER DE MAINTENANCE

L'entrepreneur doit remettre dans les mêmes conditions que le dossier des ouvrages exécutés et
conformément à la norme NFX 60 200 :
 Les notices de fonctionnement de conduite et d'entretien nécessaires à l'exploitation
des ouvrages. Toutefois, ces dernières qui sont indispensables à une bonne
connaissance de l'installation au stade de la réception des travaux, devront être fournies
préalablement à celle-ci ;
 Une notice d'utilisation et d'entretien établie sur logiciel WORD suivant présentation
définie par le BET donnant le détail des opérations de conduite, la périodicité et la
nature des opérations de contrôle, d'entretien et de révision, la nature exacte et le type
des ingrédients d'entretien ;
 La liste détaillée des pièces de rechange nécessaires à la maintenance courante ;
 Le procès-verbal d'essais des matériels conformément aux normes et décrets en
vigueur ;
 La documentation utilisateur (notices d'exploitation, d'entretien et de dépannage) ;
 Un support de sauvegarde des systèmes d'exploitation ;
 Une édition sur papier des paramètres de configuration et de fonctionnement ;
 Les notices de manœuvre et de conduite indiquant les modes opératoires de façon
claire pour une intervention rapide. Il sera constitué un livret niveau "agent de
conduite" et un manuel complet niveau "responsable d'entretien.
Il sera à la charge de l’entreprise d’organiser une formation à l’équipe de gestion du centre socio-culturel
portant sur l’exploitation de tous les équipements Fluides (mise en marche, entretien, pièces de rechange, …
etc.).
- 96 -
VII. ELECTRICITE – CFO / CFA :
1- OBJET DES SPECIFICATIONS TECHNIQUES GENERALES "ELECTRICITE"

Le présent cahier des Spécifications Techniques Générales Electricité a pour objet de définir les conditions
de fourniture et mise en œuvre du matériel entrant dans les installations électriques des marchés dans
lesquels ce document figure comme pièce contractuelle.
Ces Spécifications Techniques visent à être aussi générales que possible. Elles peuvent donc contenir des
spécifications relatives à des appareils ou équipements ne faisant pas partie des installations demandées au
descriptif ; ces spécifications ont été maintenues volontairement et devraient être observées pour toutes
variantes que proposerait l'entrepreneur et dans lesquels ces appareils ou équipements figureraient.
2- NORMES ET REGLEMENTS A OBSERVER

Toutes les installations seront exécutées selon les règles de l'art, en respectant notamment :
- Les normes marocaines éditées par le Ministère des Travaux Publics et des Communications concernant
les règles techniques des installations de branchements de première catégorie comprises entre le réseau
de distribution et l'origine des installations intérieures.
- Les normes marocaines éditées par le Ministère des Travaux Publics et des Communications concernant
l'exécution et l'entretien des installations de première catégorie.
- Le cahier des charges applicables aux installations électriques des bâtiments édités par le C S T B du D
T U cahier N° 70-1.
- Les prescriptions de la norme française NF C 15-100 traitant de l'exécution et de l'entretien des
installations électriques de première catégories et de ses additifs en vigueur au jour de l'adjudication.
- Les prescriptions de la norme U.T.E. C 14-100 du 11 avril 1962 et ses additifs, traitant de l'exécution
des installations électriques comprises entre la distribution publique d'énergie électrique et l'installation
intérieure de première catégorie-règles.
- Les prescriptions de la norme C 13-100 relative à l'établissement des postes d'abonnés établis dans un
bâtiment et raccordés à un réseau de distribution de 2ème catégorie.
- Les prescriptions des textes officiels relatifs aux conditions techniques auxquelles doivent satisfaire les
distributions d'énergie électrique UTE C 11-100 (décrêt du 30 avril 1958 et ses additifs).
- Les prescriptions des textes officiels relatifs à la protection contre les risques d'incendie et de panique
dans les établissements recevant du public (J.O.) UTE C 12-200 (décrêt du 13 Août 1954 et ses
additifs).
- Les prescriptions du décrêt du 14 Novembre 1962 et ses additifs relatifs à la protection des travailleurs
dans les établissements qui mettent en œuvre des courants électriques pour tous les cas où ledit décrêt
est applicable (C.12.100).
- Les normalisations, spécifications et règles techniques établies par l'UTE (dernières éditions en vigueur
concernant notamment l'appareillage en général, les conducteurs, les moulures et conduites, les mesures
de protection contre la mise sous tension accidentelle des masses métallique, etc ... les normes et
publications auxquelles il est fait référence dans l'annexe de la norme UTE C 15-100.
- Les normalisations, spécifications, règles techniques concernant les installations téléphoniques et
télégraphiques.
- Les décrets, circulaires ministérielles et règlements divers en vigueur au Maroc, en particulier à l'arrêté
du Ministère des Travaux Publics N° 350-67 du 15 Juillet 1967 et à l'arrêté viziriel du 28 Juin 1938.
- Les arrêtes du 11 Février 1963 fixant les conditions d'essais de résistance au feu des conducteurs et
câbles électriques isolés pour éclairage de sécurité.
- Arrêtes du 9 Février 1968 fixant les méthodes de la conductibilité du sol des salles d'opérations et des
salles d'anesthésie des établissements sanitaires publics ou privés.
- Arrête du 28 Février 1968 fixant les prescriptions et essais auxquels doivent satisfaire les blocs
autonomes d'éclairage de sécurité à lampes à incandescence utilisées dans les établissements recevant
du public.
- Les prescriptions des présents cahiers des Spécifications Techniques Générales (S.T.G.) et Détaillées
(S.T.D).
- Les prescriptions imposées par le distributeur local de l’énergie électrique.
- 97 -
L'application de ces documents auxquels les installations susvisées peuvent être tenues de satisfaire, ne
dispense pas de respecter les prescriptions, règles, circulaires et decrêts administratifs, tant généraux, que
particuliers ou locaux, ainsi que tous les textes officiels complétant ou modifiant les pièces dont il est fait
état, qui seront publiés postérieurement à l'élaboration du présent cahier des clauses techniques.
En cas de contradiction entre les divers règlements et normes françaises et les règlements et les normes
marocaines éditées ou en cours d'édition, ce sont les indications préconisées par ces derniers qui seront
applicables.
3- CONSISTANCE DES TRAVAUX

Les travaux à exécuter comprennent la fourniture, le transport, la mise en place, l'alimentation, le
raccordement, ainsi que le réglage de tous les appareils et organes nécessaires au bon fonctionnement des
installations, les essais préalables à la réception provisoire et l'entretien de l'installation pendant la période
correspondante au délai de garantie.
Les travaux comprendront :
a. La fourniture de l'ensemble du matériel électrique (sauf les appareils de comptage fournis par le
distributeur) des matériaux, pièces de menuiserie métallique et ferrures, énumérés au présent devis
descriptif ou même s'ils ne sont pas explicitement mentionnés, nécessaires à la bonne exécution des
travaux et au bon fonctionnement de l'installation.
b. La pose de ce matériel et la mise en œuvre des matériaux suivant les règles de l'art, conformément aux
règles prescrites au chapitre 2.
c. Le réglage des appareils, leur raccordement, leurs mesures d'isolement et de résistance des terres, tous
aménagements spécialement en ce qui concerne la résistance des prises de terre qui doit être inférieure
aux valeurs exigées par la C - 15.100
4- RELATIONS DE L'ENTREPRENEUR AVEC LE DISTRIBUTEUR

L'Entrepreneur se mettra en rapport avec les services intéressés du distributeur pour en obtenir tous
renseignements utiles pour l'exécution de ses travaux. Il se soumettra à toutes les vérifications et visites des
agents de ces services et fournira tous documents et pièces justificatives demandés. En particulier,
l'Entrepreneur devra respecter les règles particulières imposées par les services locaux du distributeur avec
lesquels l'Entrepreneur devra se mettre en rapport avant l'approvisionnement pour le matériel et avant
l'exécution pour les travaux. Il ne devra faire connaître au Maître de l’œuvre les dispositions du devis
descriptif qui ne seraient pas admises par le distributeur, faute de quoi, il devra prendre à sa charge tous les
frais résultants des modifications imposées par elle. Il devra établir les demandes d'abonnements, se
procurer et remplir les formulaires nécessaires et les soumettre au Maître de l’ouvrage ou à son représentant
pour accord et signature
5- MATERIEL ET MISE EN OEUVRE

Les appareils seront neufs et de bonne qualité. Ils devront être conformes et la présentation d'un procès-
verbal de conformité, délivré par un organisme habilité à cet effet, pourra être exigée.
Dans le cas où le matériel ne fait pas l'objet d'une norme UTE, celui-ci devra présenter toutes les qualités de
solidité, de durée, d'isolement et de bon fonctionnement désirable.
La présentation d'un procès-verbal d'essais, de référence, pourra être exigée. Dans tous les cas,
l'entrepreneur devra, avant tout commencent d'approvisionnement, présenter un échantillonnage et un
descriptif complet du matériel à mettre en œuvre et obtenir l'accord du maître de l’œuvre, notamment en ce
qui concerne les appareils présentés comme similaires à ceux spécifiés dans le devis descriptif technique.
L'entrepreneur ne pourra présenter aucune réclamation pour le refus d'un approvisionnement de matériel
non agrée.
Le matériel portera la marque NF USE, ou la marque USE dans tous les cas où les normes UTE en
prévoient l'attribution.
Les listes de matériels admis à la marque de conformité aux normes NF USE et USE sont données par les
publications périodiques de l'U.T.E.
- 98 -
5.1. Règles particulières et petits appareillages

Le petit appareillage utilisé devra être d'une marque unifiée pour l'ensemble de l'installation ; les appareils
de même type devront utiliser les mêmes boîtiers ou les mêmes ouvertures.
5.2. Interrupteurs - commutateurs - boutons poussoirs

Dans les locaux secs, les appareils seront silencieux, à encastrer, du type à bascule, leur manœuvre devra se
faire dans le plan vertical et l'allumage sera obtenu en position basse.
Dans les locaux secs, l'interrupteur simple ou le commutateur va et vient commandant un foyer lumineux
fixe, sera du type normalisé 10 ampères.
Dans les locaux techniques, sous-sol, cave, etc..., les appareils seront du type étanche, en matière moulée
avec entrée de câble par presse étoupe. Ils seront placés à 1,50 m du sol fini.
L'entrepreneur devra principalement pour la commande des appareils d'éclairage prévoir des calibres
suffisants en fonction du nombre d'appareils à commander.
En ce qui concerne la coupure des appareils à tubes fluorescents compensés, l'entrepreneur devra prendre
toutes précautions étant donné l'intensité élevée de coupure présentée par ces appareils.
Au cas où ces appareils seraient trop nombreux par circuit d'éclairage, il devra prévoir la coupure
télécommandée par télérupteur et contacteur.
5.3. Minuteries et télérupteurs

La bobine de la minuterie ou du télérupteur sera protégée par un coupe-circuit indépendant de celui ou de
ceux protégeant le ou les circuits commandés par cette bobine. Les minuteries devront être protégées contre
le blocage des poussoirs.
Lorsqu'un circuit comporte une dérivation de section inférieure à celle de la canalisation principale, cette
dérivation doit être protégée à son origine par un coupe-circuit de calibre approprié à sa section.
Le conducteur de neutre doit être sectionnable par l'emploi de coupe circuit à tube neutre interchangeable
avec celui de la phase.
L'embrochage de coupe circuit, entre base de circuits différents ou le contact entre une alvéole d'une base et
la masse par l'intermédiaire d'un coupe-circuit ne doit pas être possible.
Les circuits doivent être repérés par une indication appropriée placée à proximité des dispositifs de
protection correspondants.
Le panneau de coupe-circuits peut supporter d'autres appareillages tels que borne de terre, combiné du
chauffe-eau électrique, transformateur de sonnerie, télérupteur.
5.4. Nombres de circuits

Les circuits issus du tableau de répartition doivent satisfaire aux règles suivantes :
- Les foyers lumineux fixes doivent être répartis sur un ou plusieurs circuits exclusivement affectés à cette
fonction.
- Les socles de prises doivent être alimentés par un ou plusieurs circuits distincts de ceux alimentant les
foyers lumineux fixes.
- En principe un circuit ne peut desservir plus de huit points d'utilisation.
- Les appareils de chauffage direct doivent être alimentés par un ou plusieurs circuits particuliers.
- Les appareils de cuisson, le chauffe-eau à accumulation doivent être alimentés chacun par un circuit
distinct.
5.5. Douilles
Les douilles installées à bout de fil seront toutes du type B22 avec enveloppe isolante, jusqu'à 150 W.
- 99 -
- Du type E 27 jusqu'à 400 W (à vis)

- Du type E 40, au-dessus de 300 W (à vis)
Dans le cas de douilles bout de fil non équipées de la lustrerie un "mou" de câble d'environ 25 cm sera laissé.
5.6. Appareils de connexion

Les boîtes de dérivation et de connexion seront du type étanche à encastrer en fonte, en plastique ou en
matière moulée de choc, avec entrée de câbles par presse étoupe ou entrée de tube acier fileté. L'intérieur
comprendra une plaque isolante.
Les plaques de recouvrement seront facilement accessibles.
Dans les locaux techniques et sous-sols, ces boîtes seront montées en apparent.
6- CANALISATIONS TYPE DE POSE

6.1. Généralités
Le choix de la série et de la section des conducteurs et des conduits se fera en fonction des tableaux 522, 52
C à 52 H, 52 GN, GO, GP, GS, GR, GT de la norme UTE C 15-100 chapitre 523.
Les différents conduits devront être en conformité avec les normes U.T.E. C 68-100 pour les règles
particulières.
Les conducteurs et câbles répondront aux normes U.T.E. en vigueur, particulièrement aux normes du groupe
3.
Les sections indiquées sur les plans sont purement indicatives et sont à considérer comme des minimas.
L'installateur calculera celles-ci en fonction de ses passages de câbles et de la chute de tension admise
suivant le chapitre 524 tableau 52 J de la norme UTE C 15.100 où les règles particulières des branchements
1ère catégorie.
 U ADMISSIBLE
TYPE DE BRANCHEMENT
ECLAIRAGE AUTRES USAGES
Installations alimentées par un branchement BT 3% 5%
Installations alimentées par un branchement MT 6% 8%
Dans les calculs de sections, la chute de tension dans les circuits alimentant les ascenseurs et monte-charge
et tous les autres machines de l'installation devra être calculée d'après le courant de démarrage.
6.2. Conducteurs et câbles

Les conducteurs installés sous tubes seront des séries U 500 V.
Les conducteurs utilisés pour les tableaux seront de la série U 500 V à U 500 SV.
Les types de câbles à utiliser sont définis dans les pièces particulières ou les schémas, l'emploi de câbles de
série non homologue au MAROC n'est pas admis même s'ils sont d'un usage courant.
Dans les locaux à risque d'explosion et utilisant du matériel antidéflagrant, il sera installé du câble de la série
U 1000 RGPEV, ou U 1000 B 12 N pour les sections inférieures à 25 mm2.
La section des conducteurs actifs devra avoir une section du moins égale à :
- 1,5 mm2 pour les circuits d’éclairage

- 2,5 mm2 pour le circuit d'alimentation du chauffe-eau
- 100 -
- 2,5 mm2 pour les circuits d'alimentation des socles de prises de courant du type normalisé
10/16A
Les conducteurs de terre seront en cuivre isolés (isolant de couleur Vert-Jaune) de la même façon que les
conducteurs actifs s'ils empruntent la même canalisation.
Ils devront avoir une section au moins égale à celles des conducteurs actifs, et au minimum 6 mm2 s'ils ne
font pas partie des canalisations d'alimentation.
6.3. Chemins de câbles

Dans les locaux en sous-sol et en faux plafonds, les câbles pourront être placés sur chemins de câbles
horizontaux, constitués par des tôles préfabriquées galvanisées et perforées posées sur des supports
préfabriqués ou fixés par des colliers ATLAS cadmiés. La distance entre chaque collier ne dépassera pas 33
cm.
Le façonnage et la pose des chemins de câble seront tels que les câbles ne seront en aucun cas détériorés par
des arêtes vives.
En aucun cas les tôles ne seront soudées, ni brassées.
Les câbles seront posés en une seule nappe permettant la dépose ou la pose de l'un d'entre eux sans procéder
à la dépose des câbles immédiatement voisins.
Les traversées de plancher se feront par fourreaux métalliques qui seront fournis par l'électricien et remplis
après passage des câbles pour éviter les propagations de bruit et les chutes de poussière
6.4. Canalisations sous conduits apparents

Après tout travail susceptible de rendre oxydable un conduit métallique, la partie intéressée de ce conduit
recevra une application de peinture antirouille.
Dans le cas de montage en apparent, l'entraxe des points de fixation sera au maximum de :
- 1,00 m pour les conduits rigides blindés
- 0,50 m pour les conduits rigides ordinaires
- 0,33 pour les conduits souples, cintrables et câbles
- Multiconducteurs avec un minimum d'une fixation par élément droit.
Lorsque les parties horizontales et verticales d'une même canalisation encastrée ne seront pas mises en place
ensemble, toutes précautions utiles seront prises pour pouvoir effectuer la continuité de la protection
mécanique des parties encastrées et non visitables.
Les conduits montés en "apparent" seront maintenus à l'aide de pattes, colliers ou étriers appropriés, fixés
solidement par un moyen tel que scellement, SPITT, cheville ou ferrure. Toutes les pièces oxydables devront
être protégées efficacement par cadmiage ou par peinture antirouille.
Les changements de direction se feront par nappe en respectant le rayon de cintrage du plus gros conduit, ou
du plus gros câble.
L'entrepreneur d'électricité devra prendre tous les contacts nécessaires avec les entrepreneurs des autres
corps d'état de façon à mettre correctement ses conduits en place. Ceux-ci devront être fixés soigneusement
pour éviter tout déplacement et ne pas gêner les travaux des autres corps d'état.
6.5. Canalisations sous conduits encastres

Avant toute mise en place de tubage encastré, l'entreprise est tenue de présenter un plan de tubage à
l'approbation et de faire réceptionner ces tubages après pose.
- 101 -
Pour la pose des conduits encastrés, il y a lieu de respecter les prescriptions de la norme C15-100 chapitre
529.
Les sections d'ICD à utiliser au minimum pour des tubages de moins de 5 mètres en développé, sont :
U 500 V 1 CABLE
CONDUCTEURS 2 Cond 3 Cond 4 Cond 2 Cond 4 Cond
1,52 9 9 9 21 23
2,52 9 11 11 23 29
42 9 13 13 29 29
62 13 16 16 29 36
102 16 21 21 36 48
Pour des longueurs supérieures, prendre une taille au-dessus.
Les extrémités libres des conduits encastrés doivent affleurer le nu des cloisons ou s'arrêter dans une boite
d'encastrement sur laquelle ils seront fixés au moyen de raccords.
L'entrée des conduits encastrés dans les coffrets se fera dans la percée encastrée du coffret au moyen d'un
trou oblong de section appropriée au nombre de conduits. Dans lequel les tubes seront serrés en 1 nappe
jointive.
L'emploi d'une plaque rapportée, percée après coupe à la bonne dimension n'est pas prescrite.
Pour éviter toute coulure de ciment à l'intérieur des tableaux, les vides, entre les tubes seront mastiqués avant
la pose des conduits.
Il est rappelé que les extrémités de conduits ICD, ne peuvent être apparentes que sur une longueur de 11 cm
sauf dans les locaux représentant des risques d'incendie ou d'explosion.
6.6. Canalisations souterraines

Les canalisations souterraines peuvent être établies soit en tranchée, soit en galeries caniveaux ou buses, et
doivent répondre en particulier à la norme C 15-100, chapitre 529.10 en particulier aux règlements du
distributeur.
 Ne peuvent être directement enterrés que des câbles de la série U 1000 R GPFV ou vinysol armé.
 Les câbles des autres séries en particulier les câbles U 500 V GPEV doivent être protégés par un conduit
 Les câbles de la série U 1000 R 2V peuvent être directement enterrés à condition d'être protégés des
chocs des outils métalliques à main et placés dans des terrains perméables, non inondables.
Toutes les tranchées pour la pose des canalisations à l'extérieur des bâtiments seront exécutées par
l'entrepreneur du présent lot.
Les câbles seront enterrés à une profondeur minimum de 0,80.

Le remblai sera soigneusement exécuté, soit :
 Avec la terre provenant du terrassement, complètement purgée des pierres, de l'argile, etc... découverte au
cours des fouilles.
 Avec des apports de sable et de bonne terre si le terrassement n'a découvert que des matériaux
inutilisables pour le remblai.
Dans les traversées des allées cimentées, des voies carrossables, aux points de croisement des conduits d'eau,
d'égout, etc... les câbles seront posés dans des fourreaux acier, fonte ou ciment, d'un diamètre intérieur de
150 mm minimum.
- 102 -
Ces fourreaux seront correctement jointoyés entre eux, et bouchés à chaque extrémité, pour éviter les
rentrées de terre entraînées par des eaux d'infiltration, etc...
La présence des câbles sera signalée par la pose, à mi-hauteur du remblai (0,40), d'un grillage de
signalisation. Le grillage de signalisation sera en fil galvanisé à simple torsion, à maille de 40, fils de 3
(jauge de Paris), d'une largeur égale à celle de la tranchée moins 0,05 m.
En aucun cas, les tranchées ne pourront être remblayées avant que la position exacte des câbles n'ait été
complètement relevée ou vérifiée par le B.E.T.
6.7. Terrassements en tranchées

L'entrepreneur devra, si nécessaire, étayer à ses frais, toutes les fouilles au fur et à mesure de leur
approfondissement par des boisages à clairevoie, ou des boisages jointifs en enfilade.
La largeur des tranchées sera réduite au minimum nécessaire (en respectant les espaces entre câbles donnés
ci-après) :
La profondeur ne devra pas être inférieure à 0,80 m.
L'entrepreneur devra s'abstenir de causer des dommages aux ouvrages notamment aux canalisations et
branchements souterrains, ainsi qu'aux propriétés voisines.
Il sera responsable :
 De tous les éboulements qui pourraient survenir

 De tous les dommages consécutifs à l'exécution des travaux, en particulier des dégâts que subiraient les
constructions voisines et les canalisations de toutes sortes.
 Les accidents qui pourraient arriver sur les voies provisoires, quel qu'en soit le motif, même occasionnés
par les écoulements d'eaux superficielles et d'eaux souterraines dont il doit assurer l'évacuation.
Les déblais à réemployer en remblais seront laissés sur berges lorsque le maître d'oeuvre en reconnaîtra la
possibilité, mais de manière à ne pas gêner la circulation et à ne pas entraver l'écoulement des eaux.
Les déblais excédentaires seront évacués par l'entrepreneur, les remblais au droit des traversées de
chaussées seront exécutés en sable de carrière.
6.8. Espacements réserves entre les différentes canalisations

- Entre câbles B.T. et EP. 20 cm
- Entre câbles M.T. et EP. 30 à 40 cm
- Entre câbles P et T et EP. 50 cm
- Entre canalisations gaz et câbles 45 cm
- Entre canalisations eau et câbles 45 cm
7- ARMOIRES - TABLEAUX ET COFFRETS B.T.

7.1. Généralités
Les armoires et tableaux de l'installation seront tous conçus selon le même principe afin d'avoir une
uniformité dans les différentes constructions et conformément aux normes en vigueur en particulier norme
C 15-100, chapitre 558.
Ce seront des tableaux à éléments préfabriqués, en tôle pliée, étanche, conformément aux exigences des
locaux où ils se trouvent.
7.2. Réalisation
Ces tableaux et armoires comporteront une ossature en 20 à 30/10 profilés ou en tôle pliée d'épaisseur selon
l'importance, formés sur toutes les faces par des panneaux ou des bandeaux en tôle galbés et formés par
mesure de propreté, ils seront tous munis de fond métallique.
- 103 -
L'intérieur de ces tableaux sera pourvu de profilés perforés, fixés sur les parois latérales pour permettre la
fixation de l'appareillage à la demande des besoins.
Toutes les portes seront pourvues de fermeture rapide (aimant permanent) et serrure de sécurité, suivant
l'importance de ces armoires, les portes pourront être à deux vantaux, à un vantail ou tout simplement
constitués par un simple portillon.
Lorsque les portes seront équipées d'appareils de mesure de contrôle ou de commande, un profilé en forme
de Z et perforé sur toute sa longueur sera soudé à la fois sur la porte et le cadre dormant à proximité des
charnières pour permettre la fixation des barrettes des jonctions souples.
Lorsque les armoires se trouveront placées dans des locaux humides ou poussiéreux, les portes seront
pourvues de joints pour assurer l'étanchéité.
La rentrée et la sortie des câbles seront réalisées par presse-étoupe.
Ces tableaux seront dimensionnés pour permettre, sans modification une adjonction d'appareillage d'environ
20 %.
Les tableaux se présenteront sous forme de tableaux encastrés ou apparents. Les tableaux apparents se
fixeront sur mur au moyen de vis placées au fond du tableau et se vissant sur des taquets préalablement
scellés.
Les tableaux encastrés seront réalisés avec un boîtier de fond muni de pattes à sceller permettant la mise en
place de la tôlerie avant la pose de l'appareillage.
7.3. Jeu de barres

Les sections des jeux de barres et leurs fixations devront tenir compte de l'intensité nominale du
transformateur débitant sur les tableaux majorés de
25 % ainsi que l'intensité de court-circuit pouvant être donnée par le même transformateur.
Le jeu de barres sera monté sur isolateurs porcelaine et serre-barres. Les isolateurs seront montés sur
ferrures, soigneusement fixés sur la partie arrière des armoires au moyen d'un châssis.
Les barres du jeu de barres seront peintes selon les couleurs conventionnelles.
Le jeu de barres sera isolé par un écran protecteur en matière isolante démontable au moyen d'outils afin
d'éviter les risques d'accident lors des interventions d'entretien ou de réparation.
7.4. Mise à la terre

Ces tableaux et armoires comporteront une borne de terre repérée par un symbole sur laquelle seront
connectées toutes les parties métalliques. Si un appareil alimenté à une tension autre que TBT est fixé sur la
porte, les vantaux de portes seront mis à terre.
7.5. Câblage
- Arrivée sur bornes interrupteur général ou disjoncteur
- Bornes de terre
- Bornes de neutre
Les liaisons entre jeux de barres et appareils de protection avec appareils de commande seront en barres ou
trolley ou fil U 500 V aux couleurs conventionnelles.
Ces fils seront équipés de cosses à serrage mécanique ou sertis.
- 104 -
Le raccordement entre les appareils de protection et les appareils de commande, télécommande, contrôle et
mesure placés sur la face mobile du tableau se fera au moyen de barrettes de connexion placées l'une sur un
profilé fixé sur le cadre dormant de l'armoire et l'autre sur la partie mobile.
Les liaisons entre barrettes seront réalisées en U 500 SV d'une longueur suffisante pour permettre l'ouverture
complète de la porte.
Le cheminement des câbles à l'intérieur de l'armoire se fera en nappes horizontales ou verticales placées
dans un conduit de filerie isolant ou judicieusement ligaturé.
7.6. Etiquetage et repérage

L'ensemble des tableaux, coffrets de raccordements, boîtes à fusibles, boîtiers, etc... sera repéré à l'aide
d'étiquettes en dilophane gravé, fixées par vis.
Le repérage des appareils de commande, disjoncteurs, sectionneurs boîtes à boutons, combinés, sera
également prévu sur les tableaux.
Les câbles seront repérés à chacune de leur extrémité par une médaille portant le repère conventionnel du
câble.
Chacun des conducteurs force sera repéré aux couleurs conventionnelles par phase, les conducteurs des
câbles de télécommande seront repérés avec leur raccord sur une barrette à bornes à l'aide de manchettes
caoutchouc sterling ou similaire. Le neutre sera repéré par bornes à l'aide de manchettes caoutchouc sterling
ou similaire. Le neutre sera repéré par la couleur bleue et la terre par le jaune vert.
Dans les tableaux, boîtes de raccordements, etc... le schéma et le repérage des différents organes seront
placardés sur la face intérieure des portes sous la forme d'un tirage plastifié.
7.7. Protection contre la corrosion

D'une manière générale, toutes les parties métalliques de l'appareillage ainsi que les tôleries des blocs ou des
cellules, seront soigneusement protégées contre la corrosion, en particulier les vis et boulons seront traités.
Les peintures seront appliquées très soigneusement en usine. Il sera nécessaire de préciser en détail, dans les
propositions, le mode de protection et le traitement des parties métalliques destinés à protéger celles-ci de la
corrosion.
7.8. Facilite d'entretien et d'exploitation

L'ensemble de l'installation B.T. devra être traité sous l'impératif de la limitation, voir de la suppression de
l'entretien préventif, principalement sous la forme de :
- L'accessibilité parfaite de l'appareillage permettant la surveillance, certains nettoyages sous tension,

l'examen des contacts de l'appareillage.
- Le déconnectage et le démontage rapide des appareillages, sans possibilité de mise hors tension des
appareils voisins.
- Les boulonnages, vissages, éclissages traités de manière indesserable, avec rondelles, freins rondelles de
blocage, écrous Nyl-stop, principalement pour les connexions électriques.
- Les câbles raccordés sur les bornes ou plages par l'intermédiaire de cosses serties ou soudées.
- L'éclairage et le repérage demandés au paragraphe 2 parfaitement exécutés et contrôlés.
- Les circuits prioritaires et non prioritaires devront être différemment repérés dans les tableaux et coffrets
de raccordement,
- Les circuits d'éclairage, de sécurité, d'alarme, conçus pour pouvoir être facilement repérés en suivant
l'installation.
- Les distributions triphasées, et en particulier, les prises de courant triphasées branchées dans le même
ordre (un moteur asynchrone triphasé branché sur l'une quelconque des prises de l'un quelconque du
bâtiment, devra tourner dans le sens des aiguilles d'une montre pris comme référence
- 105 -
Les condensateurs seront constitués de bobinages en papier aluminium imprégné à l'huile et seront placés en
boîtiers étanches soudés avec bornes de raccordement par traversées étanches.
Les éléments seront protégés par un capot et munis des résistances de décharges nécessaires.
8- APPAREILS D'ECLAIRAGE
Les appareils utiliseront des lampes fluorescentes à haute efficacité lumineuse, à longue durée d'utilisation,
munies de douilles normalisées, à allumage instantané.
Les vasques ou cloches devront avoir un bon pouvoir diffusant et anti-éblouissant, tout en conservant un bon
rendement lumineux.
Les reflets et les effets stroboscopiques seront, autant que possible évitées.
Les appareils étanches à la poussière et à l'humidité auront des entrées de câbles par presse étoupe.
L'appareillage sera compensé afin de présenter un très bon facteur de puissance d'ensemble (cosφ = 0,9
minimum, perte maximum 20 %).
Il devra être silencieux et, si possible, d'un type unifié pour l'ensemble de l'installation.
Les suspensions et les accrochages devront se faire d'une manière anti-vibratile. L'accrochage des tubes
fluorescents devra être parfait et éviter tous risques de chutes dues à des vibrations.
Il est demandé l'installation des appareils. Les appareils dits "similaires" seront proposés en variante et
devront être agrées par le B.E.T.
Dans tous les cas, l'appareil proposé devra être d'un entretien facile et ne nécessiter qu'une seule personne
pour celui-ci.
Les appareils, spécifiés tels, devront être parfaitement étanches à la poussière.
Pour les appareils équipés de lampes à incandescence, il sera utilisé des lampes claires, renforcées, munies
de douilles.
Les types d'appareils seront détaillés dans le S.T.D. Les appareils seront fournis avec leurs tubes et lampes
de première utilisation.
9- ECLAIRAGE DE SECURITE PAR BLOCS AUTONOMES

Il peut être prévu, l'éclairage de sécurité par bloc autonome, avec accumulateur incorporé, dispositif
chargeur automatique, fonctionnant en cas de panne de courant grâce à un relais fonctionnant par manque de
tension, complété par un dispositif de télécommande de mise à l'état de repos pour éviter l'allumage du bloc
lors d'un arrêt volontaire des installations électriques. Toutefois dans les installations de moins de 4 appareils
ou dans les établissements sans heures de fermeture, une commande individuelle suffit.
Chaque bloc autonome sera fixe, facilement déposable, alimenté par un circuit spécial formant ceinture.
Dans les locaux techniques, postes de transformation, de livraison, chaufferie et tous locaux comportant des
pièces tournantes ou très chaudes.
10- CIRCUIT ET PRISE DE TERRE

La mise à la terre du bâtiment et de l'installation électrique est à la charge de l'entrepreneur.
En conséquence, celui-ci aura à prévoir la fourniture et la pose d'un circuit de terre général d'interconnexion
composé d'un conducteur unifilaire isolé au P.V.C. de section définie par les normes C 15-100 et C 12-100
et les règlements en vigueur, sur lequel seront raccordées toutes les mises à la masse des tableaux, coffrets,
- 106 -
châssis, prises de courant, bornes de terre, appareils ainsi que chaque éléments de charpente ou menuiserie
métallique (huisserie) accessible et pouvant être raccordée selon les prescriptions en vigueur.
Les circuits seront raccordés à des prises de terre qui pourront être :
 Une boucle en câble cuivre nu, section 28 mm2, noyé dans la terre sous les fondations des poteaux, avec
des points de raccordement de place en place (sortie de la boucle).
 Des piquets en cuivre de diamètre 15 mm minimum, de longueur 2 m minimum, enfouis dans le sol et
distant l’un de l’autre d’au moins 4 mètres.
 Des plaques verticales carrées ou rectangulaires en cuivre de 2 mm d’épaisseur et de 50 m de largeur
minimum et enterrées à 1 mètre minimum de la surface du sol.
Le raccordement entre prise et circuit s'effectuera par l'intermédiaire d'une barrette de mesure.
La résistance de terre ne devra en aucun cas être supérieure à 5 ohms, et devra être adaptée au dispositif de
protection contre les contrats indirects.
11- CONDITIONS D'ETABLISSEMENT DES INSTALLATIONS
11.1. Percements - trous

L'entrepreneur devra donner en temps utile au maçon des indications et des plans très précis concernant tous
les percements à réserver dans la maçonnerie, se rendre compte et surveiller personnellement sur le chantier
que ces indications ont été suivies, faute de quoi il aurait à les exécuter lui-même avec l'autorisation du
maçon ou du client, ou à payer les démolitions, les réfections et les transformations de maçonnerie.
Il ne pourra en aucun cas faire par lui-même aucun percement sans y avoir été autorisé.
Les percements à faire dans les ouvrages de plus de 13 cm d'épaisseur seront à la charge de l'entrepreneur de
maçonnerie. Dans les ouvrages de 13 cm et moins, les percements seront à la charge de l'entrepreneur du
présent lot.
11.2. Fourreaux
Dans les mêmes conditions, et avec les mêmes conséquences que ci-dessus l'Electricien devra fournir en
temps voulu au maçon tous les fourreaux nécessaires au passage des canalisations et en surveiller la pose.
11.3. Bouchage des trous - scellements

Dans les mêmes conditions, et avec les mêmes conséquences qu'au paragraphe 11.1, les bouchages de trous
seront effectués par le maçon sous la surveillance et la responsabilité de l'électricien.
De façon générale, tous les scellements de l'installation d'électricité seront exécutés par l'électricien.
L'emploi d'appareils de scellements électriques, tels que tamponnerais, est permis. Par contre, l'utilisation de
pistolets du genre "SPIT" est prescrite dans les ouvrages de béton armé et de maçonnerie.
11.4. Raccords
Les saignées de passage des canalisations seront à la charge de l'électricien.
Il effectuera la pose et le scellement des canalisations avec des blocages de plâtre ou de ciment, les raccords
seront à la charge de l'entrepreneur de gros-œuvre.
L'entrepreneur devra prendre le plus grand soin pour ne pas détériorer les carrelages et revêtements en
particulier, et en général, tous les autres ouvrages (sols, menuiseries, plomberie, chauffage, etc...). Il devra
prévenir les autres corps d'état et se mettre en rapport avec eux.
- 107 -
12- ESSAIS EN VUE DES RECEPTIONS
A la mise en service des installations, la vérification comportera notamment :
- La mesure de l'isolement des installations qui sera effectuée entre conducteurs et par rapport à la terre, à
l'aide d'un courant continu sous tension de 500 volts. La valeur de la résistance d'isolement ne devra pas
être inférieure à 250.000 ohms.
- Les mesures d'équilibrage de l'installation
- Le contrôle de la résistance des prises de terre et des conducteurs de terre.
L'entrepreneur devra procéder aux opérations de démontage et de remontage des appareils et des parties
d'installations qui sont indispensables pour effectuer ces contrôles, essais et mesures.
L'entrepreneur fournira les appareils nécessaires pour effectuer ces mesures, essais et contrôles.
Au cas où ces vérifications ne seraient pas satisfaisantes, l'entrepreneur devra immédiatement et à ses frais,
procéder à la remise en état des installations.
13- PLANS D'EXECUTION

Les plans d'exécution établis par l'Entreprise devront être approuvés par le B.E.T. avant exécution.
14- LIMITES DE PRESTATIONS

LIMITES DE PRESTATIONS DISTRIBUTEUR / ENTREPRISE D'ELECTRICITE
a/ Travaux à la charge du distributeur
La régie de distribution aura à sa charge les prestations suivantes :
- L'alimentation du coffret de branchement.
- La fourniture et la pose des compteurs d'abonnés.
b/ Travaux à la charge de l'Entreprise électricité
- La fourniture et la pose des coffrets de comptage
- Toutes les démarches nécessaires et utiles auprès du distributeur, pour le branchement du projet et
l'obtention des approbations.
LIMITE DE PRESTATION ELECTRICITE/CLIMATISATION, VMC PLOMBERIE ET PROTECTION

INCENDIE
a/ Travaux à la charge du lot Electricité
- La mise au point conjointe, avec les Entreprises concernées, des attentes électriques et leurs
emplacements.
- L'amenée du courant force et les attentes définies dans le présent descriptif
- La mise à la terre des canalisations métalliques (tuyaux, gaines, chutes).
b/ Travaux à la charge des lots Climatisation VMC, Plomberie et Protection Incendie
- Toutes les installations de force motrice, de protection, d'asservissement, d'alarme, de commande
contrôle et régulation à partir des points de livraison de courant réalisés par le lot électricité.
- La coordination nécessaire à l'exécution des travaux qui comportent des interfaces (armoires,
réseaux, gaines).
- Les armoires de protection et de commande propres à leur installation.
- La distribution depuis l'attente électrique jusqu'aux différents récepteurs de leur installation.
LIMITE DE FOURNITURE ELECTRICITE/COURANTS FAIBLES (TELEPHONE, INFORMATIQUE,

SECURITE, etc.)
a/ Travaux exécutés par le lot Electricité
- La fourniture et la pose des chemins de câble courant faible ainsi que les tubages vides et aiguillés
encastrés ou apparents.
- La fourniture et la pose des boîtes de distribution (vides)
- La fourniture et la pose des prises téléphoniques
- 108 -
b/ Travaux exécutés par les lots courants faibles

- La fourniture et la pose des câbles propres à leurs installations
- Le raccordement des prises téléphoniques.
LIMITE DE FOURNITURE ELECTRICITE/ASCENSEUR

a/ Travaux à la charge du lot "Electricité"
- Les amenées de courant force, lumière et terre
- Les amenées de câbles alarmes depuis le local technique jusqu'à la loge gardien
b/ Travaux à la charge du lot ascenseur
- Toute l'installation électrique à l'intérieur des locaux machinerie, gaines et cabines, ainsi que les
liaisons entre machinerie et cabines.
- La fourniture et la pose des armoires de protection et de commandes ainsi que leur raccordement.
LIMITES DE FOURNITURES GROS-OEUVRE/ELECTRICITE

a/ Travaux à la charge du gros-œuvre
- Maçonnerie des locaux techniques
- Les rebouchages coupe-feu des trémies
b/ Travaux à la charge du lot électricité
- Calage, scellements, rebranchements, calfeutrements.
- Fourniture, pose et fixations des fourreaux.
- Percement dans voiles porteurs et maçonnerie pour réservation non demandée. A sous-traiter
obligatoirement à l'Entreprise du gros-œuvre au-dessus de 20x20 cm dans maçonnerie et de toute
taille dans les voiles et les structures porteuses.
- Revêtement au mortier de protection mécanique des tubages avant passage des revêtements des sols.
- 109 -
A. CONTENU DU LOT DETECTION INCENDIE

Les équipements faisant l'objet du présent lot comprennent :
- Une centrale d’alarme incendie.
- Les déclencheurs manuels d’alarme
- Les diffuseurs d’alarmes sonores
Les travaux à la charge de l'entreprise adjudicataire du présent lot sont les suivants :
- La fourniture de l'ensemble du matériel énuméré au descriptif technique ou même s'il n'est pas
explicitement mentionné, nécessaire à la bonne exécution des travaux et au bon fonctionnement des
installations.
- La fourniture et la pose, des câbles (sur chemin de câble ou sous tube) et des boites de répartition et de
dérivation
- La pose, le réglage des appareils, leur raccordement, tout aménagement et mise au point nécessaire à la
mise en service de l'installation.
- Les dispositions concernant la sécurité de son personnel et celle des autres ouvriers travaillant au
voisinage de ses installations.
- La protection du matériel et des matériaux installés, jusqu'à la réception provisoire de son installation.
- La fourniture des plans de réservation quinze (15) jours après notification de l'ordre de service de
démarrer les travaux.
- Les réservations et ouvrages nécessaires au lot et à réaliser par d'autres intervenants.
A. 1- NORMES ET REGLEMENTS
- Les installations à réaliser dans le cadre du présent projet ne devront pas présenter d'obstacles au bon
fonctionnement de l'immeuble en période normal d'utilisation
- L'entreprise adjudicataire devra fournir les certificats d'homologation après passation de commande et
avant installation du matériel.
- L'ensemble du matériel devra être agrée par un organisme officiel tel que : CSTB - CTIM et comporter
un label GIF - CNMJH.
- L'ensemble des fournitures devra être conforme aux règles de l'Art, ainsi qu'aux différents arrêtés et
normes actuellement en vigueur ou à entrer d'ici la remise des offres à. savoir :
- L'arrêté du Ministre des Travaux Publics n° 350-67 du 15 juillet 1967 portant règlement des installations
électriques dans les immeubles et leurs dépendances, ainsi qu'aux règles techniques PNM 7 CL 005 et
007 annexées à cet arrêté.
- Les règles et les normes fixés par les D.T.U.
- Les textes de réglementation contenus dans le recueil Sécurité Incendie dernière édition.
- Les règles adoptées par l'assemblée plénières des sociétés d'Assurance mise à jour du 12 juillet 1977
(APSAID).
- Les normes françaises NFS 61 934, 61 935, 61 936, NFS 32 001 et les normes européennes EN 54-2 &
54-4.
A. 2- OBLIGATION PARTICULIERES
2. Coordinations particulières
 Les faux plafonds et la distribution électrique sont en cours de réalisation par les Entreprises de ces lots,
conformément aux plans des faux plafonds et d'électricité.
 L'Entreprise soumissionnaire du présent lot est tenue de procéder à la visite de chantier afin de constater
et se rendre compte des dits travaux des faux plafonds et d'électricité.
 Toutes reprises ou réalisations complémentaires à ceux en cours et qui sont estimées nécessaires à. la
bonne exécution des présents travaux devraient être fournies par l'Entreprise adjudicataire du présent lot
au plus tard quinze (15) jours après l'ordre de service de commencer les travaux.
 Tous travaux ou reprises demandées en dehors du délai prescrit ci-dessus, seront à la charge de
l'Entreprise titulaire du présent lot.
3. Piquetage
L'implantation des ouvrages sera effectuée par les soins et aux frais de l'Entrepreneur du présent lot en
présence du B.E.T
- 110 -
Ces implantations tiendront compte des obstacles que l'on pourrait rencontrer. Toute erreur d'implantation
sera rectifiée par l'Entrepreneur du présent lot même si les travaux sont en cours d'exécution.
4. Approbation
Tous les ouvrages seront réalisés suivant les normes et les règles de l'art afin qu'ils soient réceptionnés sans
réserve par les organismes contrôleurs et le B.E.T.
5. Entretien de l'installation
L'Entrepreneur a la charge de l'entretien de l'installation pendant une période d'un an à compter de la date de
la réception provisoire, cet entretien comprendra :
 L'examen systématique, le réglage et la mise au point de tout l'équipement du présent lot.
 La réparation ou le remplacement standard de tout le matériel défectueux.
 Les réparations ou remplacements nécessités par une utilisation anormale ou tout autre cause
accidentelle, à l'exception par l'usure ordinaire survenue dans des conditions normales d'utilisation.
6. Instruction et mise en service des installations

L'entrepreneur est tenu de mettre à. la disposition du Maître de l’ouvrage un technicien expérimenté qui doit
expliquer le fonctionnement et les réglages à l'employé s'occupant de l'entretien de l'installation pendant une
période de quatre-vingt-dix jours (90 JOURS). Il doit remettre au Maître de l’ouvrage et à leur personnel un
manuscrit donnant les explications nécessaires au fonctionnement et au dépannage ainsi que les schémas
détaillés.
7. Garantie
L'Entrepreneur s'engage à assurer pendant une période de garantie d'un an (1 AN) à compter de la date de
réception provisoire, l'entretien complet et systématique des appareils faisant l'objet de sa soumission et à.
intervenir, à la demande de la maîtrise d’œuvre ou le gestionnaire de l’, pour effectuer tous les dépannages
éventuels. Les interventions d'entretien et de dépannage exécutées durant cette période sont à la charge de
l'Entrepreneur.
8. Contrat de maintenance
L’entreprise soumissionnaire devra proposer un contrat de maintenance de type complet (fournitures et
mains d’œuvre). Contrat qui prendra effet à la réception définitive des travaux, sachant que tous les frais de
maintenance en période de garantie sont à la charge de l’entrepreneur.
- 111 -
B. CONTENU DU LOT PRECABLAGE INFORMATIQUE

B. 1- DESCRIPTION DE L'INSTALLATION
Le projet sera équipé d’une installation de pré-câblage informatique.
En effet, l’équipement sera sommairement :
 Un répartiteur général informatique
 Des sous-répartiteurs Informatiques.
 Les équipements passifs et actifs de réseau de pré-câblage informatique
 Un réseau de câblage de distribution banalisé téléphone/informatique
 Des câbles à fibres optiques de liaison et de raccordement entre les armoires répartiteurs.
B. 2- CONTENU DU LOT PRE-CABLAGE INFORMATIQUE

Les travaux à la charge de l'entreprise adjudicataire du présent lot sont les suivants :
- La fourniture de l'ensemble du matériel énuméré au descriptif technique ou même s'il n'est pas
explicitement mentionné, nécessaire à la bonne exécution des travaux et au bon fonctionnement des
installations.
- La fourniture et la pose, des sous-répartiteurs et répartiteur Informatique.
- La pose, le réglage des appareils, leur raccordement, tout aménagement et mise au point nécessaire à la
mise en service de l'installation.
- Les dispositions concernant la sécurité de son personnel et celle des autres ouvriers travaillant au
- La protection du matériel et des matériaux installés, jusqu'à la réception provisoire de son installation.
- La vérification des câbles installés pour le réseau informatique.
- Les réservations et ouvrages nécessaires au lot et à réaliser par d'autres intervenants.
B. 3- NORMES ET REGLEMENTS :
Tous les travaux de la desserte téléphonique seront réalisés suivant les normes en vigueur et selon les
règlements de l'Office National des Postes et Télécommunication et notamment aux :
- Cahier des Clauses Techniques Particulières applicables pour l'établissement des équipements
nécessaires au raccordement des lotissements au réseau public de télécommunications
- Cahier des Clauses Techniques Particulières applicables à la fourniture des tampons, plaques et cadres
en fonte ductile.
- Cahier des Clauses Techniques Particulières applicables à la fourniture des tubes de polychlorure de
vinyle rigide pour les canalisations des lignes souterraines de télécommunication.
- Cahier des Clauses Techniques Particulières applicables aux travaux de génie civil des
télécommunications.
- Cahier des Clauses Techniques Particulières applicables aux travaux de pose, dépose, raccordement des
câbles et construction des lignes aériennes dans les réseaux locaux
- Cahier des Clauses techniques Particulières applicables à l'établissement des équipements nécessaires au
raccordement des immeubles au réseau public des télécommunications.
- Les normes C12-200 et C12-201 relatifs à la protection contre les risques d’incendie et de panique dans
les établissements recevant du public.
- La norme EN 55022 et CEI 1000-4-4 concernant la compatibilité électromagnétique.
- Au standard TIA / EIA 568B/2-1 (PN 3727).
- Au standard ISO / CEAELEC Classe (2001).
- Au standard ISO / IEC JTC 1/SC 25/WG 3N598.
- Toute la connectique de câblage sera de catégorie 6UTP.
- Tous les câbles de distribution du réseau informatique seront de type catégorie 6UTP – non-propagateur
du feu (LSZH ou LSOH).
- 112 -
L'application de ces documents auxquels les installations susvisées peuvent être tenues de satisfaire, ne
dispense pas de respecter les prescriptions, règles, circulaires et décrets administratifs, tant généraux, que
particulière ou locaux, ainsi que tous les textes officiels complétant ou modifiant les pièces dont il est fait
état, qui seront publiés postérieurement à l'élaboration du présent cahier des clauses techniques.
B. 4- APPROBATION
L'entrepreneur adjudicataire du présent lot, devra faire son affaire, auprès des services concernés, pour
l'obtention de tout renseignement, autorisation, document utile et nécessaire pour la réalisation de ces
travaux.
Il devra faire approuver et agréer par les services concernés de l'IAM les équipements et appareils proposés.
réserve par l'I.A.M et le B.E.T.
B. 5- AGREMENT- PROVENANCE
L’entreprise soumissionnaire devra être agrée et habilitée par le constructeur du matériel proposés pour la
maintenance et la commercialisation de tous les équipements proposés.
B. 6- DOCUMENTATION
L'entrepreneur devra présenter avec son offre toute la documentation technique nécessaire à l’appréciation
de la qualité des équipements proposés.
Son offre doit être accompagnée d'un mémoire descriptif des installations et des caractéristiques techniques
(précises) de chaque matériel proposé (marque, types, spécifications et caractéristiques).
B. 7- FORMATION DU PERSONNEL
L'entrepreneur devra assurer la formation et l’information du personnel chargé du fonctionnement et de
l’exploitation de l’installation téléphonique pendant une période suffisante. A cet effet, un programme de
formation sera arrêté d’un commun accord avec le maître de l’ouvrage avant la date de la réception
provisoire. Cette dernière ne sera prononcée qu’après satisfaction du maître de l’ouvrage.
B. 8- VARIANTE
L'entrepreneur peut proposer des variantes. Ces dernières doivent être obligatoirement accompagnées d'un
mémoire descriptif des installations et des caractéristiques techniques de chaque matériel proposé en
variante (marque, types, spécifications et caractéristiques) et chiffrées suivant le bordereau des prix.
B. 9- INSTRUCTION ET MISE EN SERVICE DES INSTALLATIONS

L'entrepreneur est tenu de mettre à la disposition du Maître de l’ouvrage un technicien expérimenté qui doit
détaillés.
- 113 -
C. CONTENU DU LOT VIDEOSURVEILLANE
Les équipements faisant l'objet du présent lot comprennent :

- Les centrales de vidéosurveillance.
- Les caméras de surveillance
- Les câbles rocades entre les sous répartiteurs et le répartiteur générale.
- Le raccordement des caméras.
C. 1- NORMES ET REGLEMENTS
Les installations à réaliser dans le cadre du présent projet ne devront pas présenter d'obstacles au bon
fonctionnement du Bâtiment en période normal d'utilisation.
L'ensemble des fournitures devra être conforme aux règles de l'Art, ainsi qu'aux différents arrêtés et normes
actuellement en vigueur ou à entrer d'ici la remise des offres à. savoir :
- L'arrêté du Ministre des Travaux Publics n° 350-67 du 15 juillet 1967 portant règlement des installations
électriques dans les immeubles et leurs dépendances, ainsi qu'aux règles techniques PNM 7 CL 005 et
007 annexées à cet arrêté.
- Les règles et les normes fixés par les D.T.U.
- Les normes NFC 90-125 et EN 50083
- Les normes C.C.I.R.
C. 2- COORDINATIONS PARTICULIERES
 Les faux plafonds et la distribution électrique sont en cours de réalisation par les Entreprises de ces lots,
conformément aux plans des faux plafonds et d'électricité.
 Les travaux de câblage de la vidéosurveillance sont en cours de réalisation par le Maitre de l’ouvrage.
L’entreprise adjudicataire du présent lot devra procéder à la vérification et le contrôle de ces câbles et
d’aviser le maitre de l’ouvrage pour toute liaison qui devrait être remplacée dans un délai de 15 jours.
 L'Entreprise soumissionnaire du présent lot est tenue de procéder à la visite de chantier afin de constater
et se rendre compte des dits travaux.
 Toutes reprises ou réalisations complémentaires à ceux en cours et qui sont estimées nécessaires à. la
bonne exécution des présents travaux devraient être fournies par l'Entreprise adjudicataire du présent lot
au plus tard quinze (15) jours après l'ordre de service de commencer les travaux.
 Tous travaux ou reprises demandées en dehors du délai prescrit ci-dessus, seront à la charge de
l'Entreprise titulaire du présent lot.
C. 3- PIQUETAGE
L'implantation des ouvrages sera effectuée par les soins et aux frais de l'Entrepreneur du présent lot en
présence du B.E.T
Ces implantations tiendront compte des obstacles que l'on pourrait rencontrer. Toute erreur d'implantation
sera rectifiée par l'Entrepreneur du présent lot même si les travaux sont en cours d'exécution.
C. 4- APPROBATION
réserve par les organismes contrôleurs et le B.E.T.
C. 5- ENTRETIEN DE L'INSTALLATION
L'Entrepreneur a la charge de l'entretien de l'installation pendant une période d'un an à compter de la date de
la réception provisoire, cet entretien comprendra :
 L'examen systématique, le réglage et la mise au point de tout l'équipement du présent lot.
 La réparation ou le remplacement standard de tout le matériel défectueux.
 Les réparations ou remplacements nécessités par une utilisation anormale ou tout autre cause
accidentelle, à l'exception par l'usure ordinaire survenue dans des conditions normales d'utilisation.
- 114 -
C. 6- INSTRUCTION ET MISE EN SERVICE DES INSTALLATIONS

L'entrepreneur est tenu de mettre à. la disposition du Maître de l’ouvrage un technicien expérimenté qui doit
détaillés.
C. 7- GARANTIE
L'Entrepreneur s'engage à assurer pendant une période de garantie d'un an (1 AN) à compter de la date de
réception provisoire, l'entretien complet et systématique des appareils faisant l'objet de sa soumission et à.
intervenir, à la demande de la maîtrise d’œuvre ou le gestionnaire de l’hôtel, pour effectuer tous les
dépannages éventuels. Les interventions d'entretien et de dépannage exécutées durant cette période sont à la
charge de l'Entrepreneur.
C. 8- VARIANTE
L'entrepreneur peut proposer des variantes. Ces dernières doivent être obligatoirement accompagnées, d'un
C. 9- CONTRAT DE MAINTENANCE
L’entreprise soumissionnaire devra proposer un contrat de maintenance de type complet (fournitures et
mains d’œuvre). Contrat qui prendra effet à la réception définitive des travaux, sachant que tous les frais de
maintenance en période de garantie sont à la charge de l’entreprise adjudicataire.
D. CONTENU DU LOT SONORISATION

L'installation de sonorisation sera composée de :
 Une centrale de sonorisation
 Un ensemble de postes microphones
 Un ensemble de diffuseurs de son
 L'ensemble de câblage et connecteurs.
E. CONDITIONS A GARANTIR
a/ Normes :
Le bâtiment projeté est un établissement à usage de bureaux e commerciale. Les installations devront
respecter les décrets, les prescriptions et les règles en vigueur au Maroc ou à défaut aux normes et
règlements français.
b/ Obligations particulières
 Tout le matériel sera de type tropicalisé.
 Le soumissionnaire devra impérativement répondre au questionnaire technique.
 L'entrepreneur du présent lot devra remettre avec sa soumission, une proposition de contrat
d'entretien annuel type « COMPLET » dans laquelle seront spécifiées toutes les interventions et
prestations fournies.
E. 1- APPROBATION DES INSTALLATIONS

Les installations seront réalisées de telle manière qu'elles soient réceptionnées sans réserves par le Bureau de
Contrôle, le B.E.T, et le maître d'Ouvrage.
E. 2- PROTECTION DES BIENS ET DES PERSONNES

La protection des biens et des personnes doit être assurée en fonction des normes et règlements en vigueur,
le jour de la réception provisoire y compris les éléments nouveaux parus pendant la durée des travaux.
- 115 -
E. 3- PIECES TECHNIQUES A FOURNIR PAR LES ENTREPRISES

L'entrepreneur doit remettre sa proposition conformément au programme d'équipement du bâtiment et des
conditions à garantir. Son offre doit être accompagné, d'un mémoire descriptif des installations et des
caractéristiques techniques (précises) de chaque matériel proposé (marque, types, spécifications et
caractéristiques).
E. 4- VARIANTE
L'entrepreneur peut proposer des variantes. Ces dernières doivent être obligatoirement accompagnées, d'un
E. 5- LIMITES DE PRESTATION
a/ Travaux à la charge du lot « GROS-ŒUVRE »
 Construction et aménagement des locaux techniques et des gaines verticales.
 Réservations nécessaires au passages des différents organes, ainsi que les ouvertures pour les
aérations naturelles et les trappes.
 Les protections devant les ouvertures des gaines et planchers durant les travaux.
b/ Travaux à la charge du lot « ELECTRICITE »

 Les amenées du courant électrique jusqu'aux emplacements indiqués sur les plans d'appel d'offre.
c/ Travaux à la charge du présent lot « SONORISATION & TELEDISTRIBUTION »

L'entrepreneur du présent lot aura à sa charge les travaux suivants :
 La fourniture de l'ensemble du matériel de sonorisation et de télédistribution énuméré au descriptif
technique ou même s'il n'est pas explicitement mentionné, nécessaire à la bonne exécution des
travaux et au bon fonctionnement de l'installation.
 La fourniture et la pose, des câbles (sur chemin de câble ou sous tube) et des boites de répartition et
de raccordement.
 La fourniture et la pose des appareils ainsi que les équipements décrit dans le devis descriptif
technique.
 Le réglage des appareils, leur raccordement, tout aménagement et mise au point nécessaire à la mise
en service de l'installation.
 Les dispositions concernant la sécurité de son personnel et celle des autres ouvriers travaillant au
 La protection du matériel et des matériaux installés et jusqu'à mise en service et en exploitation de
son installation.
 La fourniture des plans de réservation quinze (15) jours après notification de l'ordre de service de
démarrer les travaux.
 Les réservations et ouvrages nécessaires au lot sonorisation - télédistribution et à réaliser par
d'autres intervenants.
- 116 -
VIII. VRD - AMENAGEMENT EXTERIEUR :
10.1 RECEPTION DES MATERIAUX – CONTROLE D’ESSAIS
Pour rappel, tous les essais seront réalisés par un laboratoire à faire agréer par le Maitre d’Ouvrage, à la
charge entière de l’Entreprise.
Par ailleurs, le Maitre d’Ouvrage se réserve le droit de dépêcher son laboratoire sur le chantier à tout
moment afin de réaliser des essais de contrôle divers. L’Entreprise est dans l’obligation de faciliter
l’intervention dudit laboratoire.
Aucun des matériaux employés ne pourra être mis en œuvre avant d’avoir été vérifié et reçu par la MOE.
Les approvisionnements sur le chantier ne devront être faits qu’après avoir reçu l’agrément de la MOE sur
les matériaux proposés par l’Entreprise. Les matériaux approvisionnés devront être conformes aux
échantillons agréés, le cas échéant. Toutefois, la MOE pourra ordonner des essais supplémentaires sur le
chantier ou en laboratoire, aux frais de l’Entreprise. Les matériaux refusés seront immédiatement retirés du
chantier par l’Entrepreneur dans un délai maximum de 24 heures.
La MOE se réserve le droit de donner par écrit l’ordre d’interrompre les travaux dans le cas où
l’Entrepreneur ne respecterait pas les prescriptions ou modifications qui lui seraient imposées, soit pour
l’exécution d’un contrôle, soit à la suite de ce chantier.
La liste ci-après indique la nature des essais à effectuer aux frais de l’Entrepreneur. Elle n’est ni limitative ni
exhaustive. La MOE pourra effectuer tous les autres essais qui lui semblent nécessaires pour la bonne
exécution des travaux. Les cadences minimales d’essais seront fixées en conformité avec les normes et
règles de référence.
10.2 Essais de contrôle et de recette :
Ces essais seront réalisés au fur et à mesure du déroulement des travaux. Ils seront réalisés par un laboratoire
agréé par le maître d’ouvrage.
L’Entrepreneur est tenu de prendre toutes les dispositions pour faciliter les interventions des représentants du
laboratoire.
La nature des essais ainsi que leurs cadences sont résumées comme suit :
- VOIRIE
DESIGNATIO
NATURE DES ESSAIS CADENCE
N
- Granulométrie 1 par 1000 m3
- limites d’Atterberg (IP) 1 par 1000 m3
- Proctor Modifié 1 par 5000 m3 Avec au moins 2 essais
DEBLAI/
- Compacité in-situ 1 par 100 ml par centre
REMBLAI
- VBS 1 par 1000 m3
- Mesure de densité pour les remblais. 1 par 100 m3
- Mesure de densité de fond de forme. 1 par 100 m3
Couche anti- Granulométrie 1/1000 m3 Avec au moins 2 essais
contaminante Indice de plasticité (I.p) 1/1000 m3 par centre
Granulométrie 1/1000 m3
Indice de plasticité (I.p) 1/1000 m3 Avec au moins 2 essais
CDF
Equivalent de sable (E.S) 1/1000 m3 par centre
Los Angeles (L.A) 1/5000 m3
- 117 -
Granulométrie 1/1000 m3
GNF-GNA- Indice de plasticité (I.p) 1/1000 m3
GNB Equivalent de sable (E.S) 1/1000 m3
(Voir nature Los Angeles (L.A) 1/5000 m3
Avec au moins 2 essais
cadence au Micro Deval Humide (M.D.E) 1/5000 m3
Indice de concassage (I.C) 1/5000 m3 par centre
Fascicule 5
cahiers : 1 ; 2 ; Coefficient d’aplatissement (C.A) 1/5000 m3
3 ; 4 et 5). Proctor Modifié 1/100 m3
Compacité in-situ 1/100 ml
- Granulométrie 1/500 m3
EB -Dureté L.A. 1/500 m3 Avec au moins 2 essais
(Matériaux de - Equivalent de sable 1/500 m3 par centre
base) - Propreté granulat 1/500 m3
- Coefficient de forme 1/500 m3
- Extraction bitume et granulométrie du 1/500 t
mélange 1/500 t
- Essais MARSHAL 1/2000 t
- Essai DURIEZ 1/200 t Avec au moins 2 essais
EB
- Identification complète bitume 1/200 t par centre
(Fabrication)
- Emulsion acide Selon norme en
vigueur
-Prélèvement carotte sur béton bitumineux 1/2500 m²
- Essais de compression à 7 et 28 jours 1/20 m3
- Essais d’affaissement 1/20 m3
- Essais sur gravette pour béton :
a/ Granulométrie par tamisage 1/100 m3
b/ Propreté. 1/100 m3
c/ Dureté Los Angeles 1/5000 m3
d/ Usure Micro- Deval 1/5000 m3 Avec au moins 2 essais
Bétons e/ coefficient de forme 1/100 m3 par centre

- Essais sur sable de mer pour béton :
b/ Equivalent de sable 1/100 m3
- Essai pour le béton confectionné :
On prélèvera au minimum un
Les essais de béton armé seront menés échantillonnage
tous les 20 m3 de
conformément à la Norme Marocaine NM
béton mis en
10.03.F.009 œuvre.
- ASSAINISSEMENT
REMBLAI - Granulométrie 1/200 m3

- limites d’Atterberg 1/200 m3 Avec au moins 2 essais
1/200 m3 par centre
- Proctor Modifié
- Compacité in-situ pour remblais en

1 essai entre 2
tranchée d’assainissement
- 118 -
regards successifs
(par couche) +
2 essais de part et
d’autre de chaque
regard de visite (par
couche) +
1 essai par
branchement
particulier (par
couche)
1/10 m3
- Essais de compression à 7 et 28 jours 1/10 m3
- Essais d’affaissement
- Essais sur gravette pour béton :
b/ Propreté. 1/100 m3
c/ Dureté Los Angeles 1/5000 m3
d/ Usure Micro- Deval 1/5000 m3
Bétons e/ coefficient de forme 1/100 m3
- Essais sur sable de mer pour béton :
a/ Granulométrie par tamisage Avec au moins 2 essais
b/ Equivalent de sable 1/100 m 3
par centre
- Essai pour le béton confectionné : 1/100 m3
Les essais de béton armé seront menés au minimum un
On prélèvera
conformément à la Norme Marocaine échantillonnage
tous les 20 m3 de
NM 10.03.F.009
béton mis en
œuvre.
Lit de pose Granulométrie 1/20 m3 Avec au moins 2 essais
par centre
3 ml par lot de 500
- Mesure dimensionnelles
ml
Bordures de trottoirs
3 ml par lot de 500
- Essais de flexion
ml
Conduite en béton Avec au moins 2 essais
Se conformer à la cadence exigée par la norme NM 10-1-027
armé, le cas échéant par centre
Avec au moins 2 essais
Conduite en PVC, le Se conformer à la cadence exigée par la norme NF P16-352 par centre
cas échéant
Tubes annelés à Avec au moins 2 essais

double paroi (PP et Se conformer à la cadence exigée par la norme EN P13-476-3 par centre
PEHD), le cas
échéant
- 119 -
La fonte ductile, le Avec au moins 2 essais

Se conformer à la cadence exigée par la norme NM 10.9.001 par centre
cas échéant
Teinte de béton Avec au moins 2 essais
imprimé, le cas Se conformer à la norme marocaine ou à défaut les normes par centre
échéant françaises
Se conformer à la norme marocaine ou à défaut les normes Avec au moins 2 essais
Signalisation par centre
françaises
10.3 Essais sur les ouvrages d’assainissement.

Les essais à réaliser avant, pendant, et à la réception des travaux comprennent :
- Essais de réception à l’usine selon les normes de références des différents produits
(conduites, élément préfabriqué, couronnement en fonte ductile (cadre, tampon, grille
etc.)
- Essais d’écrasement.
- Essais d’écoulement.
- Essais d’étanchéité des conduites, des branchements et des regards selon les textes
en vigueur.
Les différents fournisseurs doivent être agréés par le Maitre d'ouvrage pour tous les produits livrés.
10.4 Tests d'écoulement des conduites et canalisations.

Il sera procédé à des tests d'écoulement sur les canalisations d’assainissement. Le test portera sur la totalité
du linéaire mis en œuvre. L'essai est effectué entre tuyaux assemblés de manière à vérifier l’écoulement des
eaux de la partie amont vers la partie avale.
L'Entrepreneur fera son affaire de l'acquisition des éléments ainsi que de l'approvisionnement en eau
nécessaire à ces essais. Les conditions et résultats de ces essais devront répondre aux normes en vigueur.
10.5 Tests d'étanchéité dans les canalisations.

Les collecteurs, une fois en place, feront l'objet d'essais d'étanchéité. Le test le pourcentage du linéaire
spécifié par le fascicule 70 édition 2003 et la norme en vigueur. L'essai est effectué entre tuyaux assemblés
de manière à vérifier l’écoulement des eaux de la partie amont vers la partie avale.
Le Maître d’ouvrage se réserve le droit d’augmenter le linéaire des conduites devant subir le test
d’écoulement s’il le juge nécessaire.
L'Entrepreneur fera son affaire de l'acquisition des éléments ainsi que de l'approvisionnement en eau
nécessaire à ces essais. Les conditions et résultats de ces essais devront répondre aux normes en vigueur.
Ces essais seront faits en présence du BET, du concessionnaire et du MO aux frais de l'Entrepreneur avant le
remblaiement des tranchées.
10.6 MODE D'EXECUTION DES ESSAIS

Les points des essais seront arrêtés par le MOE. Les essais seront exécutés suivant les conditions et le mode
opératoire fixés dans les documents suivants :
- Les normes marocaines ;
- Processus du Laboratoire Central des Ponts et Chaussées de Paris (L.C.P.C) ;
- 120 -
- D’autres normes équivalentes de référence internationale et approuvées par la

MOE.
10.7 PROVENANCE ET QUALITE DES MATERIAUX.

Les caractéristiques, les types, les dimensions et poids, les modalités d’essais, de marquage, de contrôle et de
réception des matériaux et des produits fabriqués doivent être conformes aux normes homologuées ou
réglementairement en vigueur valable au moment d’ouverture des plis.
L’Entrepreneur est réputé connaître ces normes et il devra en tenir compte pour toutes les parties de la
fourniture de ses travaux.
En cas d’absence de normes, d’annulation de celle -ci ou de dérogations, justifiées notamment par des
progrès techniques, les propositions de l’Entrepreneur seront soumises à la MOE et les services de
concession qui statueront.
Tous les matériaux, matières et produits utilisés dans la construction des ouvrages faisant l'objet du présent
Appel d'Offre proviendront de carrières ou d'usines agréées par le M.O. et la MOE. Toutes les fournitures,
tous les matériaux entrant dans la composition des ouvrages devront être agréés par la MOE. Les matériaux
seront d’origine marocaine chaque fois que cela est possible conformément à l’article 42 du C.C.A.G.T
L’Entrepreneur devra s’assurer auprès des fabricants et fournisseurs qu’ils acceptent les prescriptions du
marché issu de présent appel d’offre tant en ce qui concerne la qualité des matériaux et contre-indications
éventuelles.
L’Entrepreneur indiquera pour chaque produit proposé, les spécifications techniques, le mode d’emploi ainsi
les contre-indications éventuelles.
En cours de travaux, l’Entrepreneur ne pourra modifier des matériaux et produits qu’avec l’autorisation
écrite de la MOE. Cette autorisation ne pourra être accordée que si les matériaux et les produits de
remplacement sont de qualité équivalente et répondent aux mêmes prescriptions concernant leur conformité
aux normes en vigueur.
En ce qui concerne les matériaux d’extraction, la MOE, pourra retirer l’agrément d’un emprunt de carrière si
le gisement ne donne plus de matériaux de qualité convenable.
L’Entrepreneur reste seul responsable vis à vis de MO.
Le MOE pourra exiger l'éloignement du chantier des matériaux ne satisfaisant pas aux conditions ci-dessus,
aux frais de l'entrepreneur.
Tous les matériaux doivent présenter des qualités des performances conformes aux normes en vigueur
précitées.
Les matériaux devant constituer les remblais proviendront en partie des déblais exécutés si leurs
caractéristiques sont conformes aux spécifications exigées. Le complément devra être extrait à partir d'une
zone désignée par l'entrepreneur et acceptée par la MOE et le Maître d’ouvrage, s'ils satisferont aux
conditions indiquées au paragraphe ci-dessous.
L'Entrepreneur fera son affaire des démarches nécessaires pour l'obtention des autorisations d'exploitation
des zones d’emprunt
L'Entrepreneur procédera à tous les essais et reconnaissances nécessaires pour s'assurer que les emprunts
qu'il compte utiliser peuvent fournir une cubature suffisante pour l'exécution des travaux.
- 121 -
10.8 Intervention du laboratoire

Pour rappel, tous les essais seront effectués par un Laboratoire agréé après acceptation du Maître d'Ouvrage,
à la charge de l’entreprise et selon les conditions suivantes (Les frais des essais énumérés sont supposés
inclus dans les prix unitaires) – Liste non limitative - :
- Essais préliminaires d’information ;
- Essais d’agrément des matériaux (Conduite, Fonte ductile, Remblais, Corps de
chaussé, Couche de roulement, liant Hydrocarboné) ;
- Essais préliminaire catégories A et de contrôle Catégorie B pour la fabrication et
la mise en œuvre de l’EB ;
- Planches d’essais ;
- Etudes de formulation de béton ;
- Essais de convenance ;
- Essais de contrôle des performances du Béton ;
- Essais de réception à l’usine des conduites d’assainissement ;
- Essais de réception à l’usine de la fonte ductile ;
- Essais d'identification et de contrôle de mise en œuvre des matériaux pour voirie :
Remblai, Fond de forme et corps de chaussé et couche de roulement.) ;
- Ainsi que tous les essais de contrôles de la qualité et de mise en œuvre des
matériaux destinés aux différents ouvrages…
Les frais des essais de contrôle supplémentaire si besoin (en cas de constat des représentants du MO et/ou
MOE), seront à la charge également de l'entreprise.
10.9 Modalités d'agrément et de réception des essais.
Avant leur approvisionnement, tous les matériaux seront présentés à l'agrément de la MOE.
La demande d'agrément indiquera :
- D’une part, la provenance des matériaux.
- D’autre part, leurs caractéristiques.
- La Quantité et stock disponible.
Elle sera accompagnée des échantillons éventuellement nécessaires et de tous les renseignements propres à
justifier les propositions de l'entreprise.
Pour tout agrément, l'entrepreneur prendra toutes les dispositions nécessaires pour les délais de demande
d’agrément et essais soient suffisants pour ne pas retarder la bonne marche des travaux.
10.10 QUALITE DES MATERIAUX
10.11 Matériaux pour voirie :
10.12 Sols pour remblais
Les matériaux devant constituer les remblais proviendront en partie des déblais exécutés si leurs
caractéristiques sont conformes aux spécifications exigées. Le complément devra être extrait à partir d'une
zone désignée par l'Entrepreneur et acceptée par la MOE et le Maître d’Ouvrage, s'ils satisferont aux
conditions indiquées au paragraphe ci-dessous.
L'Entrepreneur fera son affaire des démarches nécessaires pour l'obtention des autorisations d'exploitation
des zones d’emprunt.
L'Entrepreneur procédera à tous les essais et reconnaissances nécessaires pour s'assurer que les emprunts
qu'il compte utiliser peuvent fournir une cubature suffisante pour l'exécution des travaux.
Tous les matériaux à mettre en remblais devront être exempts d’éléments végétaux de toute nature, de toute
quantité appréciable d’humus et d’éléments dont la plus grande dimension excède les 2/3 de l’épaisseur de la
couche élémentaire du remblai. Toutefois, pour la couche supérieure du remblai, la plus grande dimension
n’excédera pas 100 millimètres.
- 122 -
Les matériaux à utiliser en remblai doivent satisfaire les caractéristiques suivantes :

- CiBi, D1 ou D2 selon le guide GTR ou GMTR.
- Le sol reconstitué doit être selon la classification G.M.T.R (Guide Marocain des
Terrassements routiers) de type B5, B3, B2, B1 ou B4 les C1 correspondants.
- VBS < 1.5 ;
- Avant le commencement des travaux, une planche d’essais sera réalisée pour
tester que le matériau doit satisfaire les conditions suivantes :
 Modèle du 2ème cycle : EV2 ≥ 40 MPa ;
 EV2/EV1 < 2.
- En outre il doit satisfaire les conditions suivantes :
 Matière organique : moins de 2 % en pourcentage,
 Analyse granulométrique : la granulométrie sera étendue,
 Indice de plasticité inférieure à 20.
- Les matériaux non utilisables :
 Les matériaux tirseux.
 Les matériaux de classe Ai ou CiAi.
 Les matériaux évolutifs ;
 Les matériaux très plastiques et / ou argileux ;
 Les matériaux schisteux ;
10.13 Matériaux pour corps de chaussée
Les granulats pour corps de chaussée (GNF1, GNF2, GNF3, GNA) doivent être conformes aux
spécifications des matériaux indiqués aux documents publiés par la direction des routes et de la circulation
routière notamment :
- CPC applicables aux travaux routiers courants ;
Les caractéristiques de ces granulats ne doivent également pas être en contradiction avec les spécifications
du Catalogue des structures types de chaussée neuves (édition 95) ou des directives de la DRCR.
10.14 Bordures de trottoirs Préfabriquées
Les bordures de trottoirs seront préfabriquées en usine dont les installations mécaniques seront soumises à
l’agrément du BET.
Elles seront du type T4, T3, T1, P1, CS3, CC1, CR1 et I2 de classe B2 et devront être conformes à la Norme
Marocaine NM10.01.f 008.
10.15 Matériaux pour assainissement.
CONDUITE BÉTON ARMÉ À JOINT TORIQUE.

Descriptions générales :
Les tuyaux en béton armé seront composés d'un mélange de ciment, de granulat, d'eau et éventuellement
d'adjuvants. Conformément aux Normes Marocaines NM 10.1.027.
Ils seront fabriqués mécaniquement par un procédé assurant une compacité élevée du béton, des surfaces
régulières et lisses, des tolérances dimensionnelles prescrites ci-dessous et les positions des armatures telles
- 123 -
qu'elles seront définies dans les calculs statiques effectués par le producteur des tuyaux et approuvés par la
MOE.
Les conduites seront avec des joints TORIQUES en élastomère permettant un assemblage des tuyaux
souples et étanches.
CONDUITE EN PVC.
Les conduites en PVC doivent provenir des usines agrées par la maîtrise d’œuvre elles doivent être
conformes à la norme NFP 16-352. Les collecteurs en PVC seront de diamètre nominal extérieur supérieur
ou égal à DN 315 mm, série 1.
Les branchements individuels seront de diamètre nominal DN 315 mm en PVC série 1. La norme française
NFP16-352 peut servir de référence pour définir les prescriptions techniques exigées pour les collecteurs en
PVC.
LA FONTE DUCTILE.
Se conformer à la cadence exigée par la norme NM 10.9.001
ECHANTILLONNAGE :
Les procédures de prélèvement, d’échantillonnage et de prélèvement des conduites (BA et PVC) et des
éléments en fonte ductile ainsi que le type des essais de contrôle et de réceptions seront conformes aux
normes en vigueur.
CLASSIFICATION
Les tuyaux seront classés en fonction de la pression à l'épreuve de rupture par pression intérieure.
L'Entrepreneur indiquera pour chaque diamètre nominal et chaque classe de tuyau le recouvrement maximal
et minimal admissible ainsi que le type de compactage, compte tenu des conditions du projet,
particulièrement le type de sol.
10.16 Matériaux pour lit de pose
Les couches de réglage et de fondation des collecteurs, devront provenir de préférence du sol excavé dont en
aura extrait les éléments végétaux et les composants d'un diamètre supérieur à 6 millimètres, sauf en terrain
rocheux où on mettra en place un lit de gravette 5/15.
Sauf indication contraire, le lit de pose des conduites est constitué par une épaisseur minimale :
- De10 cm en gravette 5/15 pour la conduite posée en terrain rocheux ou en présence de la nappe
- De10 cm de sable 0/5 pour les conduites posées sur terrain meuble
10.17 Matériaux pour remblai des tranchées

Les matériaux pour constitution de remblais compactés proviendront de zones d'emprunt situées le plus près
possible des zones où ils doivent être mis en place. Toutes les fois que la nature des sols le permettra, ils
seront constitués par la réutilisation prioritaire des déblais en place.
L'Entrepreneur procédera donc au préalable à une reconnaissance détaillée des zones où sont prévues les
excavations des ouvrages ainsi que d'éventuelles zones d'emprunt complémentaires.
Suite à ces reconnaissances, il soumettra à l'accord de la MOE, avant le commencement des travaux de
remblais de la section considérée, un dossier comprenant :
Pour chaque emprunt possible l'ensemble des renseignements géotechniques qu'il aura rassemblés :
implantation des différentes reconnaissances, niveau des prélèvements, analyses granulométriques, limites
d'Atterberg, teneur en eau, densité in situ, essais Proctor standard, recherche de sols solubles, teneur en
gypse, éventuellement essais de cisaillement et essais œdométrique si besoin
- 124 -
Le mouvement des terres proposé avec indication du volume potentiel de chaque emprunt, de volume des
matériaux transportés, de la distance de transport, et des axes de circulation.
Le maître d'ouvrage se réserve le droit de refuser son accord, s'il juge insuffisantes les caractéristiques des
matériaux proposés ou s'il considère que le schéma d'exploitation proposé n'est pas optimum.
Dans ce cas, l'Entrepreneur devra rechercher de nouvelles zones d'emprunt, dont les caractéristiques
correspondraient à celles qui lui seront imposées par la MOE, et proposera un nouveau schéma
d'exploitation.
L'ensemble des frais de reconnaissance, analyse, essais, et de constitution des dossiers définies ci-dessus, est
à la charge de l'Entrepreneur qui doit en tenir compte dans l'établissement de ses prix.
La MOE pourra à tout moment ordonner l'arrêt d'une exploitation si les qualités du matériau ne
correspondent plus à celles du matériau accepté initialement ou si les fouilles risquent de compromettre la
stabilité des ouvrages.
Les décharges ne pourront être constituées qu'en des zones préalablement proposées par l'Entrepreneur à
l'approbation de la MOE. Le matériau y sera mis en place par couches, réglé et régalé conformément aux
instructions de la MOE.
10.18 Remblai Primaire
Le matériau destiné au remblai primaire des canalisations doit être propre exempt des fractions argileuses
(Ip< 12), tamisés, élément (inférieur à 5mm).
10.19 Remblai secondaire
Le matériau destiné au remblai secondaire doit être propre exempt des fractions argileuses (Ip< 12), criblé,
élément (inférieur à 30mm).
IX- PEINTURE :
I. INDICATIONS GENERALES
A.1- OBJET
Le présent descriptif a pour objet de définir les conditions d'exécution de la totalité des ouvrages, objet du
Sous-Lot PEINTURE
Etendu des travaux
- Peinture vinylique mate sur murs et plafonds extérieurs

- Peinture intérieure glycérophtalique mate sur murs et plafonds
- Peinture acrylique laquée
Le présent chapitre a pour objet de définir les ouvrages à réaliser et les matériels à mettre en œuvre ainsi que
les exigences fonctionnelles auxquelles ces ouvrages devront répondre et les prescriptions auxquelles
l'exécution des travaux sera assujettie.
A.2- DEFINITION DES PRESTATIONS

Elles comprennent :
La fourniture, le transport et la mise en œuvre des enduits, peinture et tous matériaux nécessaires au parfait
Achèvement des travaux conformément aux devis descriptif.
La conduite et la surveillance du chantier jusqu'à réception des travaux.
La fourniture, la mise en place et repli de tous les échafaudages nécessaires à l'exécution des travaux.
L'exécution d'échantillons suivant les choix des produits et les nuances retenues par la maîtrise d'œuvre sur
surfaces témoins et les logements témoins. L’examen des supports des subjectiles. Leur brossage et
époussetage.
- 125 -
La protection des ouvrages non peints, Les sols. Revêtements divers, Menuiserie métallique ou métal
inoxydable, quincaillerie, etc. Les raccords et reprises après intervention des autres corps d’état. Notamment
après le mise enjeu. La réfection de travaux défectueux ou abîmés, soit en cours des travaux, soit à la
réception des travaux, y compris toutes sujétions en découlant. La protection de toutes les surfaces peintes
par l'entreprise jusqu'à réception des travaux etc. et tous les matériels utilisés pour la mise en œuvre des
ouvrages.
L'entrepreneur a à sa charge l'exécution de tous les travaux définis par le présent cahier des charges. Il devra
livrer les ouvrages parfaitement terminés et suppléer par ses connaissances professionnelles aux détails qui
pourraient avoir été omis dans les prescriptions et qui seraient nécessaires au parfait achèvement des
ouvrages suivants les règles de l'art, il devra en outre : Tous les travaux de préparation, époussetage,
égrenage, brossage, décalaminage, rebouchage.
Documents techniques de référence

L'entrepreneur devra exécuter tous ses travaux ou installations conformément aux normes et règlements en
vigueur à la date de la remise de son offre, ou à défaut de son offre, ou à défaut, aux normes AFNOR en
particulier :
- NF T 30.001 : Terminologie et défauts divers
- NF T 30.002 : Classification des pigments minéraux.
- NF T30.003 : Classification des familles des peintures vernis et produits annexes.
- NF T 30.015 : Peinture, essais de résistance à l'abrasion
- NF T 31.001 : Blancs broyé à l'huile de lin.
- NF T 32.001 : Vitres, verre de glace, terminologie.
- NF T 78.301 : Verre à vitre, qualité.
- NF T 78.331 : Mastic à l'huile de lin.
- NF T 32.500 : Classification et épaisseur. NF T 78.401 : Verre à vitre et dimensions.
- D.T.U. n° 39.1-39.4-81.2 et 59
A.3- APPROVISIONNEMENT
L'entrepreneur devra prendre toutes les dispositions utiles pour avoir sur son chantier la quantité de
matériaux vérifiée et acceptée indispensables à la bonne marche des travaux et dont l'échantillon aura été
accepté par l’architecte. La demande de réception d'un matériau autre que les matériaux préfabriqués devra
être faits au moins quatre (4) Jours avant son emploi. Pour les matériaux préfabriqués, ce délai sera d'un
mois à pied d'œuvre.
Les matériaux fournis par l'entrepreneur restent sous sa garde et sa responsabilité, même après avoir été
accepté provisoirement par la maîtrise d'œuvre. L'entrepreneur devra, en conséquence, supporter les pertes
ou les avaries pouvant survenir et ce, jusqu'à la réception provisoire des travaux.
A.4- PROVENANCE DES MATERIAUX

Les matériaux et les matériels destinés à l'exécution des travaux seront d'origines marocaine. Il sera fait
appel aux matériaux et matériel d'origine étrangère qu'en cas d'impossibilité de se les procurer sur le marché
marocain. Les matériaux et les matériels proviendront des lieux d'extraction ou de production suivants :
DESIGNATION DES MATERIAUX QUALITE ET PROVENANCE
Des dépôts du Maroc

Peinture
Huile de lin, blanc de zinc
Des dépôts du Maroc
Peinture glycérophtalique, peinture vinylique
Des fournisseurs du Maroc
Par le fait même du dépôt de son offre, l'entrepreneur sera réputé connaître les ressources des carrières,
dépôts ou usines indiqués ci- avant, ainsi que leurs conditions d'accès, d'exploitation et de vente.
- 126 -
A.5- PRESCRIPTIONS CONCERNANT LA PEINTURE

Tous les matériaux employés seront en peinture vinylique et dérivés, les blancs seront en premier choix,
type cachet vert. La chaux sera allumée et huilée ; la peinture sera mate, type polyvinylique et les laqués
seront du type glycérophtalique.
Les pigments employés seront de qualité fine de premier choix.
Avant tout commencement d'exécution l’entrepreneur, procédera à un examen des subjectiles tant pour en
tirer tous renseignement utiles à la bonne marche du travail que pour vérifier leur état et présenter par écrit,
consigné au cahier de chantier ses remarques ou réserves éventuelles (plâtres morts défaut de dressage,
humidité alcalinité, etc.…), faute par lui d'y satisfaire, aucune réclamation ultérieure ne sera recevable.
L'entrepreneur devra couvrir et protéger au moyen de papier kraft ou de toile, les sols, murs et objet divers,
de manière à prévenir toute tache ou détérioration, dont il sera du reste réputé entièrement responsable.
Partout ou il aura à travailler l'entrepreneur fera à ses frais, le balayage et le nettoyage général avant et après
l'exécution des travaux, ainsi que l'enlèvement à la décharge publique des déchets provenant de ses travaux.
Egalement à ses frais, des échantillons de couleur seront exécutes par l'entrepreneur à la demande de la
maîtrise d'œuvre- ces échantillons seront exécutés sur des plaquettes de même matériau que le subjectile ou
sur des surfaces témoins, ils seront établis en trois exemplaires.
Après acceptation, les échantillons seront signés par la maîtrise d'œuvre et l'entrepreneur, ils seront
conservés sur le chantier dans un local normalement aéré et éclairé, mais à l'abri du soleil. Ils ne devront
jamais être maintenus en permanence dans l'obscurité. La durée de validité des échantillons en couleur
n'excédera pas six mois.
Dans tous les cas, les échantillons et les surfaces témoins seront conservés soigneusement jusqu'à la
En vue d'un fini général et sans reproches des peintures et pour dégager sa responsabilité, l'entrepreneur
devra, avant l'exécution de son travail, signaler tous les raccords et imperfections à faire reprendre par les
autres corps d'état, tels que les enduits mal dressés, ou choqués, ou fissurés, béton brut de décoffrage
poreux, ou non lisse ou mal ébarbé, plinthes non poncées, mauvais scellement, etc…
La préparation des surfaces à peindre devra être exécutée conformément aux prescriptions techniques du
fabriquant des produits et les travaux de peinture comprendront obligatoirement, au minimum la phase
suivante :
1* Egrenage, brossage et époussetage, décapage, rebouchage, ponçage, etc.

2* Couche d'impression
3* Une première couche de peinture
4* Une deuxième couche de peinture après séchage parfait de la première
5* Le nettoyage parfait de toutes les pièces de quincaillerie
Tous les ouvrages seront exécutés conformément aux indications de la maîtrise d'œuvre et en fonction des
travaux à exécuter en première urgence.
Les couleurs et tons des peintures ainsi que le genre de finition (mat, brillant, satiné, etc.) seront faits à la
demande et selon les instructions de la maîtrise d'œuvre. L’application des différentes couches de peinture
sur les subjectiles exposés aux conditions climatiques activant le séchage tels que le vent, grand soleil, etc.
sera différée.
Chaque couche de peinture sera soigneusement et correctement croisée, sauf pour la peinture vernissée.
Toutes les parties peintes devront être bien couvertes et ne devront pas présenter d'embus.
La maîtrise d'œuvre se réserve le droit de demander une, voire plusieurs couches supplémentaires sur celles
prévues, sans que l'entrepreneur puisse prétendre à aucun supplément si, après l'achèvement et le séchage de
la dernière couche, le support n'était pas parfaitement masqué. Tous les rechampissages, quels qu'ils soient,
seront compris dans les prix unitaires. Il pourra être demandé sans majoration de prix, l'emploi de couleurs
fines telles que vert de zinc, oxyde de chrome, etc.
Le blanc de zinc devra obligatoirement être composé d'un minimum 99,6 % d'oxyde de zinc pur. Tous les
produits destinés à remplacer l'huile de lin pure sont formellement interdits. Les peintures antirouille seront
- 127 -
exclusivement le minimum de plomb pur broyé à l'huile de lin ou un produit de marque à soumettre à
l'approbation de la maîtrise d'œuvre.
Chaque opération terminée pourra faire l'objet d'un constat, les couches de peinture successives devront se
différencier par une légère différence de tonalité allant du plus foncé au plus clair, la dernière couche étant
bien entendue du ton exact défini par la maîtrise d'œuvre et les échantillons.
L'attention de l'entrepreneur est attirée sur le fait que les menuiseries bois, métalliques et les ferronneries
posées impressionnées, n'impliquent pas que l'impression n'est pas à refaire, l'impression faite par le
menuisier ou le ferronnier étant simplement destinée à protéger les ouvrages pendant la durée des travaux.
Les hauts et les bas des portes et des fenêtres hors vue devront être peintes.
En outre, les tranches horizontales inférieures des portes et des volets ouvrant vers l'extérieur ainsi que les
jets d'eau des menuiseries recevront une couche intermédiaire supplémentaire, étant supposé que le jeu
nécessaire a été donné.
L'application des peintures ne devra donner lieu à aucune sur- épaisseur anormale dans les feuillures.
L'emploi de la pulvérisation fera l'objet d'une autorisation préalable de la maîtrise d'œuvre.
La dernière couche de peinture ne sera donnée qu'après terminaison complète des accords de toutes sortes et
sur ordre de la maîtrise d'œuvre. Toutes les parties vitrées ne recevront la dernière couche de peinture
qu'une fois la vitrerie posée, celle-ci étant posée à double bain de mastic sous parcloses, après application de
deux couches de peinture en feuillure.
Après l'achèvement des travaux, l'entrepreneur sera tenu de faire laver et nettoyer à ses frais, les carrelages,
plinthes, vitres, faïences, éviers, etc… ainsi que les locaux et les meubles qui auraient été taché par sa faute.
Pour les lavages on utilisera exclusivement du savon noir de première qualité ; l'esprit du sel étant
formellement interdit. Les serrures des portes doivent être nettoyées avec précaution à l'essence et l'huiles
ainsi que toutes les autres quincailleries, crémones, targettes, paumelles, etc…
La non observation de ce nettoyage sera une cause d'empêchement à l'établissement du procès-verbal de
réception provisoire. Tous les prix de la peinture comprendront la fourniture, les échafaudages à toutes
hauteurs, la façon, la mise en œuvre et toutes suggestions (notamment la protection, le nettoyage, etc.…)
Ces sujétions ne sont pas reprises dans le bordereau des prix mais devront être comprises dans le prix
unitaire de détail.
Le procès-verbal de réception provisoire ne sera délivré qu'autant que la propreté du chantier aura été
constatée.
- 128 -
X- CUISINES :
1- GENERALITES :
- L’entreprise doit fabriquer et monter tous ses éléments en usine, et qu’aucune fabrication ni
coupe nedoit s’effectuer sur chantier.
- L’entreprise est tenue d’effectuer tous les travaux de nettoyage et de gestion des déchets
résultant deson activité.
- L’entreprise doit effectuer le raccordement et la mise en service des appareils électroménagers.
- L’entreprise de ce présent lot prendra en charge tous les frais relatifs à ses besoins de l’eau,
d’électricité,et stockage et ce durant toute la durée de son intervention sur le chantier.
- Le MO se réserve le droit d’inspecter et d’évaluer la fabrication en usine à tout moment.
2- DÉFINITION DES PRESTATIONS :
Elles comprennent :
 Les études, dessins d’exécution et de détail des ouvrages à faire agréer par la maîtrise
d’œuvre.
 La fourniture, le transport à pied d'œuvre, le stockage, la mise en œuvre, le réglage, les

découpes, tous les matériaux, matériels, éléments constitutifs et ouvrages accessoires
nécessaires à l'exécution des travaux conformément aux dispositions du devis descriptif.
 La fourniture d'échantillons et la présentation des prototypes, pour approbation par la

maîtrise d'œuvre.
 La fourniture, la mise en place et repli de tous les matériels nécessaires à l'exécution des
travaux.
 La conduite et la surveillance du chantier jusqu'à réception des travaux.
 La réfection ou la réparation des ouvrages défectueux ou détériorés constatés soit en

coursd'exécution soit à la réception, avec toutes les conséquences en découlant.
 La protection des ouvrages en cours de chantier pour éviter des dégradations jusqu'à la
réceptiondes travaux.
 Le réglage, l'ajustage et la mise en place des meubles et équipements.
 Le montage des éléments de menuiseries livrés finis, et protégés.
 Attestation et notice technique des fixations des meubles suspendus.
 Les nettoyages en cours et en fin de travaux, l'enlèvement des copeaux, déchets, gravois et
emballages etc. ... et tous les matériels utilisés pour la mise en œuvre des ouvrages, compris
transport aux décharges publiques.
 Les réservations à préciser au gros œuvre pour qu’il les effectue.
L’entrepreneur a, à sa charge, l’exécution de tous les travaux définis par le présent
chapitre.
- 129 -
Il devra livrer les kitchenettes parfaitement terminées et suppléer par ses connaissances professionnelles
aux détails qui pourraient avoir été omis dans les prescriptions et qui seraient nécessaires au parfait
achèvement des ouvrages suivant les règles de l’art.
1- DOCUMENTS TECHNIQUES DE REFERENCE
L'Entrepreneur du présent lot devra exécuter tous ses travaux ou installations conformément aux normes
et règlements en vigueur au Maroc à la date de la remise de son offre, ou à défaut, aux normes et
règlements Français.
Les normes Marocaines et les normes en vigueur auxquelles l'entrepreneur est tenu de se conformer.
2- DESSINS D'EXECUTION DE DETAIL
L'entrepreneur devra soumettre à la maîtrise d'œuvre d'après les dessins d'ensemble qui seront remis, les
dessins d'exécution détaillés nécessaires à la réalisation des ouvrages et à leur pose, en liaison avec les
autres corps d'état.
Les dessins devront en outre préciser les emplacements et dimensions des équipements et des meubles, les
axeset les dimensions des trous de scellement, les dimensions à réserver pour les menuiseries.
Les détails d'assemblage et d'un parfait fonctionnent des éléments.
Les plans avec détail et précision des réseaux fluides (alimentation et évacuation) et d’électricité.
3- IMPLANTATIONS DES OUVRAGES -DIMENSIONS
Après agrément, la maîtrise d’œuvre retournera un exemplaire des dessins de l'entrepreneur visés "Bon
Pour Exécution".
L'Entrepreneur est tenu, avant d'entreprendre la fabrication des ouvrages défini par ses dessins
d'exécution, de vérifier sur place les dimensions. II signalera par écrit à la Maîtrise de chantier toutes les
erreurs de dimensions et de réservations prescrites par ses dessins et non respectées. Faute de s'être
conformé à cette prescription l'Entrepreneur subira seul la responsabilité des erreurs non signalées en
temps utile.
4- PROTOTYPES & ECHANTILLONS
Dans les délais précisés au planning d'exécution, l'Entrepreneur sera tenu de soumettre à l'approbation de
lamaîtrise d'œuvre un élément type de chaque nature d'ouvrage et équipement prévu au marché.
Ces éléments seront équipés de leur quincaillerie et des garnitures proposées. La fabrication en série
des meubles ne pourra commencer qu'après l'acceptation définitive et sans observations de la maîtrise
d'œuvre.
Tous les éléments réalisés devront être rigoureusement conformes aux prototypes acceptés par la
maîtrised'œuvre faute de quoi ils seront refusés.
5- TRANSPORT- RECEPTION A LA LIVRAISON-STOCKAGE

Le transport de tous les éléments des kitchenettes sera exécuté avec toutes les précautions nécessaires
pouréviter les détériorations de toutes natures.
- 130 -
Le contrôle visera la qualité des ouvrages et équipements et de leur fabrication, la conformité aux
documentsparticuliers du marché.
Tout élément non conforme ou de mauvaise qualité sera rejeté et immédiatement évacué des chantiers.
Le stockage sur le chantier sera fait dans un local à l'abri des intempéries, suffisamment ventilé, les
ouvrages seront isolés du sol par des tasseaux.
3- PROTECTION DES OUVRAGES
L'Entrepreneur est responsable de la protection de tous les ouvrages et équipements faisant partie de son
marché, et ce jusqu'à la réception provisoire tous corps d'état.
II doit la fourniture et la pose de tous les éléments de protection solide et durable, les réparations ou le
changement des éléments seraient à la charge de l'Entrepreneur. Celui-ci fera son affaire personnelle de
tous les rapports avec les autres corps d'état sans que soit concerné en cette matière le maître d'ouvrage.
4- PROVENANCE-QUALITÉ & PRÉPARATION DES EQUIPEMENTS
 Provenance des équipements
Tous ces équipements seront de première qualité et répondront aux prescriptions du devis descriptif.
Par le fait de son offre, l'entrepreneur est réputé connaître les ressources de dépôts et aucune réclamation
ne sera admise concernant les prix à pied d'œuvre de l’ensemble des équipements.
 Qualité des matériaux
L'entrepreneur devra fournir avant approvisionnement, une liste complète comportant toutes indications
sur la marque, la qualité, provenance des matériaux et matériels qu'il compte utiliser, ainsi qu'un
échantillonnage correspondant à cette liste.
Ces échantillons seront soumis à l'agrément de l'architecte avant toute mise en œuvre. Tout matériel ou
matériaunon conforme à l'échantillon sera obligatoirement refusé.
La demande de réception du matériel devra être présentée au moins 4 jours (quatre jours avant son
emploi).
L'entrepreneur devra prendre toutes précautions pour posséder, sur son chantier, les quantités
suffisantesvérifiés et acceptés.
Les équipements et ouvrages refusés seront immédiatement évacués du chantier et remplacés par
d’autresconformes au marché.
L’entrepreneur devra fournir avant installation des ouvrages des documents suivants :
 Fiches techniques.
 Attestations de conformité des équipements aux normes marocaines et internationales.
 Les PV d’essais de chaque équipement.
 Les attestations de garantie des équipements.
 Essais sur matériaux
L’entrepreneur doit prendre en considération dans son offre toutes les dépenses et charges relatives à la
- 131 -
réalisation des essais pour déterminer la qualité des matériaux utilisés selon les spécifications techniques
exigées par les normes en vigueur, DTU et les devis descriptifs des ouvrages.
Ces essais aux frais de l'Entrepreneur seront réalisés par un laboratoire agréé dans le cadre d’une
convention àprésenter au maître d’ouvrage avant tout commencement des travaux.
La mise en fabrication des kitchenettes ne pourra être lancée qu'après ces essais
 Risques Concernant Les Fournitures
Les équipements fournis par l'Entrepreneur restant sous sa garde et sa responsabilité, même après avoir
été acceptés provisoirement par la maîtrise d’œuvre, l'Entrepreneur devra, en conséquence, supporter les
pertes ouavaries pouvant survenir jusqu'à la réception provisoire de l'ensemble des équipements.
5- NETTOYAGE
Pour la date de réception, l'Entrepreneur doit le parfait nettoyage de ses ouvrages : ces travaux
comprendront la dépose et l'enlèvement de tous les dispositifs ou matériaux de protection.
L'Entrepreneur fournira tout le matériel et la main d’œuvre nécessaire à ces nettoyages.
- 132 -
CHAPITRE III : SPECIFICATIONS TECHNIQUES

DETALLEES
- 133 -
CHAPITRE III : SPECIFICATIONS TECHNIQUES DETALLEES
MODE D’EXECUTION ET D’EVALUATION DES TRAVAUX

(DESCRIPTIF DES OUVRAGES)
1- GROS-ŒUVRES
Tous les ouvrages seront exécutés suivant les plans de l'Architecte et du BET et du descriptif. Au cas où
l’entrepreneur constaterait des omissions des erreurs ou contradictions dans ces plans ou descriptifs, il
devra en avertir la Maîtrise d'Œuvre et le Maître d’Ouvrage, faute de quoi sa responsabilité restera entière.
NOTA
Les prix remis par l’Entrepreneur comprendront entre autres :
- L'installation du chantier telle qu’elle est décrite au niveau des clauses administratives.
- Les fournitures nécessaires, le transport à pied d'œuvre, le chargement, le stockage et le gardiennage sur
le chantier, échafaudages, la pose et la mise en œuvre.
- La réalisation des essais et la fourniture des fiches et documents techniques en vue de vérifier la
conformité des ouvrages aux exigences du marché.
- La fourniture du matériel, des instruments et la main d’œuvre qualifiée pour effectuer les essais
nécessaires.
La fourniture sera de première qualité et fiabilité. Un échantillon de tous les matériaux et articles devra être
fourni par l’Entrepreneur au Maître d’Ouvrage assisté par la Maîtrise d’Œuvre pour approbation avant toute
mise en œuvre.
L'Entrepreneur devra assurer, sans plus-value, la protection de ses ouvrages et sera responsable de leur
parfait état de conservation jusqu'à la réception des travaux.
L'Entrepreneur est tenu de visiter les lieux et constater par lui-même l'importance des travaux à exécuter.
Après remise des plis, aucune réclamation quant aux difficultés d'exécution des travaux ne sera recevable.
L’Entrepreneur est tenu de vérifier les descriptifs des ouvrages ci-après et de signaler en temps voulu, et
avant la signature du marché, toutes erreurs qui auraient pu se glisser dans les plans ou pièces écrites qui lui
seraient notifiées pour une réalisation parfaite suivant les règles de l’art. Après la signature du marché
l’Entrepreneur ne peut justifier une augmentation de quantitatif ou de qualité.
Pour l’ensembles des travaux, le paiement sera fait sur les dimensions réellement exécutés.
L’Entrepreneur sera tenu responsable de toutes les dégradations qu’il pourrait occasionner au bâtiment
existant ainsi qu’aux bâtiments et voies limitrophes lors de l’exécution de ses travaux.
Dans le cas où il estimerait que certaines précautions particulières devraient être prises, il devra en aviser le
Maître de l’œuvre avant exécution.
Les prestations ci-dessus mentionnées sont réputées incluses dans les prix unitaires de l’entreprise,
sans qu’il soit nécessaire de les mentionner à nouveau dans les descriptifs des ouvrages.
A-DEMOLITION ET TERRASSEMENT
PRIX N°1.1- DEMOLITION DES BATIMENTS EXISTANTS JUSQU’AU FONDATION
Ce prix rémunère la démolition du bâtiment existant à toute hauteur et profondeur jusqu’au fondation y
compris évacuation et transport à la décharge publique des gravois.
- 134 -
Ces travaux concernent la démolition des surfaces horizontales ou verticales de toute nature et de tout
ouvrage existant à toute hauteur à l’intérieur des constructions du plancher haut. Il comprend l’évacuation
des gravas à la décharge publique et le nettoyage des zones de travail.
L'entreprise devra prendre toutes les dispositions pour n'apporter aucune gêne aux bâtiments mitoyens.
L’entreprise devra procéder à la mise hors service des bâtiments à démolir, comprenant la neutralisation des
réseaux eaux, assainissement EU/EP, électricité et réseaux divers. L’entreprise devra prendre toutes les
dispositions nécessaires pour protéger l’ensemble de ses réseaux desservant les bâtiments mitoyens
conservés.
La démolition comprend les éléments suivants (liste non limitative) :
- Les bâtiments ou constructions en dur ;

- Les structures en BA (poteaux/poutres, escaliers/ ...) ;
- Les planchers (creux ou dalles pleines + acrotères), ou couvertures métalliques, en fibres de
ciment ou autres, selon les configurations ;
- Les faux-plafonds ;
- La démolition des murs intérieurs non structurels, y compris tous ouvrages incorporés,
seuils, appuis,
- Les murs en briques ou agglomérés ;
- Les escaliers et marches intérieurs et extérieurs aux bâtiments ;
- Les gardes corps de toutes natures (BA, maçonnerie, métal ou autres) ;
- Les revêtements des sols et murs des bâtiments ;
- Les allées et les terrasses (couvertes ou pas) en béton, avec ou sans revêtement ;
- Les allées et les terrasses (couvertes ou pas) en tout autre matériau ;
- Les démolitions des regards, caniveaux, fosses, fondations ou tous ouvrages enterrés, socles,
marches d’escalier, rampes, seuils, etc…).
- Les murets en dur ou en maçonnerie de toute nature et de toute hauteur ;
- Le mur de clôture en maçonnerie et porche d’entrée de toute nature et de toute hauteur ;
- Et tout autre ouvrage non cités ci-dessus et se trouvant dans l'enceinte des bâtiments.
- Murs de soutènements, fosses aménagées ou pas, et leurs ouvrages annexes.
La dépose comprend les éléments suivants (liste non limitative) :
- La mise hors service des bâtiments à démolir, comprenant la neutralisation des réseaux eaux,
assainissement EU/EP, électricité et réseaux divers, Plomberie - Sanitaires :
- Vidange de l’ensemble du réseau existant.
- Dépose de l’ensemble du réseau d’alimentation et d’évacuation en eau.
- Dépose de l’ensemble du réseau ventilation.
- Dépose de tous les sanitaires (WC, lavabos, douches)
- Dépose des éviers dans cuisine.
- Le transfert de câble électrique avec leur fixation ainsi que les câbles téléphoniques et
l’obturation des branchements particulaires d’AEP les dits travaux doivent être exécutés en
coordination avec les services concernés.
- Dépose du tableau existant.
- Dépose de tous les appareils électriques (luminaires, prises de courant, interrupteurs, relais,
détection incendie, bloc de secours, ...) y compris accessoires de fixation de ces éléments
- Enlèvement de tous les câbles non utilisés.
- Les installations électriques (lustrerie, tubage, câblage, tableaux, appareillage, etc.
- Les menuiseries bois (pré cadres, cadres, et ouvrants, grilles, etc. ...)
- Les menuiseries métallique (pré cadres, cadres, et ouvrants, grillage du mur de clôture, etc.
- La menuiserie aluminium (pré cadres, cadres, et ouvrants, grilles, persiennes, volets
roulants, etc. ...) y compris portes, fenêtres, châssis, murs rideaux
- 135 -
- Mobilier fixe ou mobile.

- L'entreprise utilisera tous les moyens adaptés au type de démolitions prévues pour éviter
toute dégradation des matériaux récupérables.
- Stockage des matériaux déposés par nature et leur transport aux lieux désignés par le
maitre d’ouvrage.
Ce prix comprend aussi la réalisation d’un décapage de 0 ,20m minimum sur toutes les surfaces du terrain
non concerné par la démolition, et sur toutes les plates formes et des allées extérieur (Aménagement
extérieur), y compris le nettoyage et le nivellement de la plateforme destinés à constituer l’assiette des
ouvrages, le débroussaillage , désherbages, dessouchages, deracinage, l’évacuation des terres à la décharge
publique et/ou leur entreposage provisoire à un endroit indiqué par le M.O. dans l’enceinte du projet ou à
proximité pour une réutilisation éventuelle et leur amenée sur le lieu de destination définitive y compris leur
étalage.
L'ensemble des travaux doit être exécuté conformément aux règles de l'art y compris toutes sujétions de mise
en œuvre et évacuation des matériaux et des gravois à la décharge publique.
Les éléments en béton armé ou tout autre matériau, doivent être transformés en gravats ou très petits
éléments avant d'être évacués.
Toutes les menuiseries, éléments métalliques et éléments en céramique type appareils sanitaires sont à
déposer et transporter à l'endroit indiqué par le maître d'ouvrage.
Lors de la dépose quand elle est nécessaire prévue dans le projet ou demandée par le maître de l’ouvrage,
l’entrepreneur doit prendre toutes les dispositions nécessaires pour la préservation de l’élément à déposer.
Les matériaux récupérés au cours des démolitions et déposés restent la propriété du maître de l’ouvrage.
A cet effet, l’entreprise doit faire une visite des lieux, pour constater les difficultés liées aux travaux de
démolition, et ne peut en aucun cas, réclamer quoi que ce soit.
Ouvrage payé au FORFAIT
PRIX N°1.2- TERRASSEMENT EN PLEINE MASSE DANS TERRAINS DE TOUTES NATURES

ET A TOUTES PROFONDEURS HORS ROCHERS
Destination : Terrassements généraux suivant plans, et aux endroits indiqués par la Maîtrise d’œuvre et le
laboratoire, suivant les prescriptions ci-dessus.
Ce prix rémunère les fouilles en pleine masse de toutes dimensions et à toutes profondeurs dans des terrains
de toute nature, hors le rocher, exécutées aux cotes du projet, y compris les sujétions éventuelles telles que
les boisages, dressement, aménagement et assainissement des fonds, blindage des parois, protections contre
les eaux de ruissellement, épuisements, drainages, installation de pompes pour évacuation des eaux (de
pluie, de nappe, ou de ruissellement), l’exécution des rampes provisoires, les gradins ou les paliers de
stabilisations nécessaires à la réalisation des terrassements et à l’accès des engins, les jets des banquettes et
sur les berges, dessouchages et préparation du terrain pour l’implantation, le piquetage et l’implantation des
ouvrages par un géomètre agrée et par la Maîtrise d’œuvre, etc…
Ces terrassements seront exécutés aux largeurs strictement nécessaires suivant le plan théorique des plans de
béton armé du Bureau d’Etude et feront l’objet d’un PV de réception de fond de fouilles établi par le
laboratoire et d’un PV d’attachements pris contradictoirement entre l’entreprise et la Maîtrise de chantier.
Ces fouilles seront payées au mètre cube théorique, sans majoration pour sur largueur ou façon de talus, et
suivant les dimensions horizontales figurant sur les plans de BA, et à la profondeur arrêtée par le laboratoire.
- 136 -
Les terrassements nécessaires à l’exécution des voiles en limite de parcelle seront réalisés par phasage et
suivant un plan d’exécution établi par l’entrepreneur et validé par la Maitrise d’œuvre.
Ouvrage payé au mètre cube, théorique des déblais pour toutes profondeurs, sans plus-value pour le
foisonnement, le compactage des fonds de formes, l’élimination mécanique ou manuelle de gros éléments,
des racines d’arbres, des épuisements et des pompages nécessaires au rabattage de la nappe ou autre liquide
rencontré en profondeur, les chargements, les déchargements, les transports, et d’évacuation des déblais à la
décharge publique.
Y compris toutes sujétions de mise en œuvre et conformément aux règles de l’art et aux instructions de la
Maîtrise d’œuvre.
Ouvrage payé au mètre cube.
PRIX N°1.3- FOUILLES EN PUITS ET EN TRANCHEES DANS TERRAIN DE TOUTES

NATURES ET A TOUTES PROFONDEUR HORS ROCHERS
Ce prix rémunère les fouilles en puits et en tranchées dans terrains de toutes natures hors le rocher, de toutes
dimensions et à toutes profondeurs, y compris dressement, aménagement et assainissement des fonds et des
parois, étaiement et blindage des parois, protections contre les eaux de ruissellement, épuisements,
drainages, installation de pompes pour évacuation des eaux (de pluie, de nappe, ou de ruissellement) avec
toutes les dispositions et protections qui en découlent y compris évacuation des terres à la décharge
publique autorisée.
Ces fouilles seront payées au mètre cube théorique, sans majoration pour sur-largeur ou façon de talus, et
suivant les dimensions horizontales figurant sur les plans de BA, et à la profondeur arrêtée par le laboratoire.
Ces terrassements feront l’objet, d’un PV de réception de fond de fouilles établi par le laboratoire et d’un PV
d’attachements pris contradictoirement entre l’entreprise et la Maîtrise de chantier en présence du Maître
d’ouvrage.
Y compris toutes sujétions de mise en œuvre, de finition et d’évacuation des terres impropres et
excédentaires à la décharge publique autorisée.
PRIX N°1.4- PLUS -VALUE POUR LE ROCHER
Ce prix s’applique uniquement au terrain rocheux nécessitant l’emploi obligatoirement de compresseur ou

d’explosif. Les quantités à prendre en compte, soit géométriquement, soit en pourcentage, fera l’objet
d’attachements contradictoirement et figurant sur les procès-verbaux de chantier.
PRIX N°1.5- REMBLAIS EN MATERIAUX PROVENANT DES FOUILLES OU EVACUATION
Destination : Tous déblais provenant des fouilles.
Ce prix rémunère la mise en place ou l’évacuation de déblais provenant des fouilles ou déblais existants sur
place.
Ces déblais provenant des fouilles seront :
- Utilisés si nécessaire en remblais après analyse et agrément par le laboratoire à la charge de
l’Entrepreneur. Ces remblais seront mis en place par couches successives de 20 cm
d’épaisseur, parfaitement arrosées et compactées pour obtenir une densité égale à 95% de
l’O.P.M (Optimum Proctor Modifié).
- Ou évacués à la décharge publique.
- 137 -
Ces remblais ne doivent contenir ni terres végétales, racines, argile, ou autres matériaux pouvant nuire à leur
stabilité.
Ces déblais seront payés au mètre cube terrassé, sans plus-value pour foisonnement ou façon de talus.
En cas de besoin, ces remblais provenant des fouilles serviront au comblement du puits existant (éventuel).
Y compris toutes sujétions de mise en œuvre et de finition conformément aux règles de l’art et aux
instructions de la Maîtrise d’œuvre.
PRIX N°1.6- REMBAIS D’APPORT EN TERRE SELECTIONNEE
Ce prix rémunère la fourniture et mise en place de tout-venant ayant un indice de plasticité IP<12, venant
des carrières de région (Oued) par couches de 0.20 m arrosées et compactées au rouleau mécanique, le
compactage à 95% de l’OPM (Essais à réaliser par un laboratoire agrée à la charge de l’entreprise).
Ce prix comprend toutes sujétion de mise en œuvre la fourniture à pied d’œuvre des matériaux après
acceptation de la maîtrise d’œuvre, le réglage en nivellement et la prise en charge des essais y afférents.
Les essais de compactage sont à la charge de l’entreprise.
Ouvrage payé au mètre cube théorique, qu'elle que soit l'épaisseur, sans majoration pour foisonnement.
B-BETON ARME EN FONDATION
PRIX N°1.7- BETON PROPRETE
Destination : Sous tous les ouvrages en BA.

Ce prix rémunère le béton de propreté qui sera exécuté sous tous les ouvrages en béton armé, reposant
directement sur le sol, il sera interposé un béton de propreté en béton B10 comme il est décrit dans le tableau
des dosages et dans les généralités en débordant de chaque côté des ouvrages suivant les plans B.A. Le prix
de règlement comprend, le coffrage des joues s'il y a lieu, le damage et toutes sujétions de mise en œuvre. Ce
béton de propreté sera payé pour une épaisseur de 0.10 m théorique et les débordements indiqués dans les
plans B.A.
PRIX N°1.8- GROS BETON
Destination : Pour divers rattrapages de niveau, remplissage de cavités naturelles, massifs, suivant
instructions de la Maîtrise d’œuvre et plans BA.
Ouvrages en gros béton de toutes dimensions et formes exécutés en béton B15. Le dosage est décrit dans le
tableau des dosages et dans les généralités.
En cas de besoin, le gros béton servira au comblement du puits existant (éventuel).
Le coffrage est obligatoire lors de la mise en place. Le prix de règlement s’entend pour l’ouvrage
complètement terminé y compris béton pour massifs de toutes dimensions et à toutes profondeurs, coffrage
soigné et toutes sujétions de mise en œuvre, et de finition.
Un PV de levé de fond de fouille pris contradictoirement entre la maîtrise de chantier, l’entreprise et le
maître d'ouvrage est nécessaire pour l’établissement de l’attachement du gros béton.
Les dimensions seront celles figurantes sur les plans B.A. sont plus-value d’aucune sorte.
- 138 -
PRIX N°1.9- ARASE ETANCHE
L’arase étanche sert à empêcher les remontées d'eau par capillarité depuis les fondations, il sera exécuté une
arase étanche sur chainage ou longrine, retour de 0.20m sur les parties verticales composée de :
 Une chape au mortier de ciment de 2cm d’épaisseur, dosé à raison de 300 à 350kg/m3 de sable sec
0/3.
 Un feutre bitumé, conforme au DTU 20.1, type FONDAPAX à base de liant élastomère SBS, à
armature polyester stabilisé de 2,3mm d'épaisseur de chez AXTER ou équivalent ayant un certificat
CSTB ou avis technique équivalent favorable agréé par le bureau de contrôle du projet. Les
recouvrements de 10cm seront assurés conformément aux DTU 43.1
 Une couche de protection au mortier de 2cm d’épaisseur en grain de riz lissé, y compris toutes
sujétions de mise en œuvre et de finition.
NOTE : Ces feuilles présenteront une résistance minimale à la déchirure au clou de 120 N exprimée suivant
la NF EN 12310-1.
Ouvrage payé au mètre carré
PRIX N°1.10- BETON ARME B25 HYDROFUGE EN INFRASTRUCTURE
Tous les ouvrages en béton armé en infrastructure seront exécutés en béton type B25 hydrofuge, suivant
directives du bureau de contrôle.
Le prix du béton comprend la fourniture et mise en œuvre de produit hydrofuge type Sikalatex ou similaire
conformément à la fiche technique du fabriquant.
Y compris toutes sujétions de mise en œuvre, coffrage de toutes formes, décoffrage, vibration, joint en
polystyrène, etc.… à toutes profondeurs et de toutes dimensions.
Les bétons seront obligatoirement vibrés et pervibrés y compris toutes sujétions pour mise en œuvre,
coffrages, décoffrages, la fourniture et pose de polystyrène épaisseur suivant plan BA au droit des joints
ainsi que le ragréage éventuel.
Le prix unitaire du béton en infrastructure comprend la réalisation des réservations, tous les trous, tous les
scellements, et tous les calfeutrements.
Après pose de toutes les canalisations, fourreaux ou autres qui seront effectuées par les lots concernés,
l'Entrepreneur du présent lot devra procéder au le rebouchement soigné de toutes les trémies et réservations
par matériau assurant le degré coupe-feu demandé.
A noter que pour toutes les réservations et rebouchements à effectuer dans les voiles pour les passages de
canalisations des lots techniques, les rebouchements seront impérativement effectués après mise en place des
fourreaux et canalisations par ces lots, par joints gonflants et étanches ou système équivalent pour éviter
toutes pénétrations d’eau, à proposer au Maître d’Œuvre et au Bureau de Contrôle pour approbation.
Les coffrages comprendront tous ouvrages nécessaires au maintien et au serrage, y compris toutes façons
accessoires pour réservations au coulage du béton.
L'entreprise doit préparer les prélèvements du béton pour faire les essais d'écrasement pour chaque coulage
d'un ouvrage et de respecter la fréquence des essais exigés par le maitre d'ouvrage et le BET. Les essais
d’écrasement du béton sont à effectuer par un laboratoire agréé validé par le Maître d’ouvrage et à la charge
de l’entreprise.
- 139 -
Les dimensions sont celles figurant sur les plans d’exécution de B.A, visés Bon Pour Exécution et sans plus-
value aucune pour les parties courbes, en pente ou de formes irrégulières, trous, d’incorporation de
fourreaux, non plus pour les repiquages qu’exigerait la mise du béton à la forme définitive. Les huiles de
décoffrage seront à soumettre à l'agrément du BET.
L'Entrepreneur remettra avant toute exécution une procédure d'exécution et de contrôle à l'approbation du
Maître d'Œuvre et du Bureau de Contrôle.
Cette procédure comportera notamment :
- Les modalités de contrôles du ferraillage.
- Le rythme de bétonnage et son adaptation en temps réel, fonction des mesures de température
effectuées en continu,
- Le plan d'implantation des joints de construction ainsi que les dispositions à mettre en œuvre au
droit de ces joints,
- Une étude de la chaleur d'hydratation tenant compte du volume bétonné, et les dispositions prises à
cet égard,
Y compris la fourniture et mise en œuvre de produit hydrofuge type sikalatex ou similaire conformément à
la fiche technique du fabriquant.
L'Entrepreneur doit prévoir tous les moyens d'accès (par échelles, rampes provisoires, etc.…) en nombre
suffisant, afin de permettre les contrôles de ferraillage avant coulage du béton.
Exécution suivant plans B.A visé par le BCT y compris traversées pour passage de canalisations et buses.
PRIX N°1.11- BETON ARME B30 HYDROFUGE POUR OUVRAGES SPECIAUX
Destination : Piscine, bâche à eau, locaux techniques des piscines et tout endroit indiqué par la maîtrise
d’œuvre.
Il ne sera compté aucune plus-value pour les parties courbes, en pente ou de forme irrégulière, non plus que
pour les repiquages qu’exigerait la mise du béton à la forme définitive prescrite, au cas où elle n’aurait pas
été convenablement obtenue au moulage.
De même, il ne sera compté aucune plus-value pour la réalisation des passages en béton armé de forme
irréguliers.
Tous les ouvrages en béton armé en infrastructure type piscines, bâche à eau et local technique seront
exécutés en béton type B30 de classe XCL, comme il est décrit dans l’article « CLASSIFICATION ET
DOSAGE DES BETONS » et suivant directives du bureau de contrôle.
Avec l'utilisation des ciments qui satisfait aux classes d’expositions résistant au corrosion induite par les
chlorures autres que l’eau de mer avec hydrofuge type Sika ou équivalent selon les exigences de la fiche
technique du fournisseur, à soumettre à la validation du BET et du laboratoire.
Les bétons seront obligatoirement vibrés et pervibrés y compris toutes sujétions pour mise en œuvre,
coffrages, décoffrages et ragréage éventuel.
Les radiers seront coulés en continu en béton B30 avec surfaçage soigné. Le coulage sera effectué à partir du
centre, toute hauteur, en progressant vers les bords, ceci afin de permettre un retrait homogène de l'ouvrage
et de s'affranchir de la prise en compte de la totalité des armatures de retrait. L’utilisation d’adjuvants pourra
être nécessaire pour éviter les fissurations par retrait.
L'application de trois couches de Flintkote de chez Axter ou équivalent sur tous les bétons et toutes
sujétions.
- 140 -
Dans chacun des sous articles ci-dessous, les prix unitaires incluront toutes les réservations, tous les trous,
tous les scellements, et tous les calfeutrements.
Après pose de toutes les canalisations, fourreaux ou autres qui seront effectuées par les lots concernés,
l'Entrepreneur du présent sous lot devra le rebouchement soigné de toutes les trémies et réservations par
matériau assurant le degré coupe-feu demandé.
A noter que pour toutes les réservations et rebouchements à effectuer dans les voiles périphériques pour les
passages de canalisations des lots techniques, les rebouchements seront impérativement effectués après mise
en place des fourreaux et canalisations par ces lots, par joints gonflants et étanches ou système équivalent
pour éviter toutes pénétrations d’eau, à proposer au Maître d’Œuvre et au Bureau de Contrôle pour
approbation.
Les coffrages comprendront tous ouvrages nécessaires au maintien et au serrage, y compris toutes façons
accessoires pour réservations au coulage du béton.
L'Entrepreneur remettra avant toute exécution une procédure d'exécution et de contrôle à l'approbation du
Maître d'Œuvre et du Bureau de Contrôle.
Cette procédure comportera notamment :
 Les modalités de contrôles du ferraillage.
 Le rythme de bétonnage et son adaptation en temps réel, fonction des mesures de température
effectuées en continu,
 Le plan d'implantation des joints de construction ainsi que les dispositions à mettre en œuvre au
droit de ces joints,
 Une étude de la chaleur d'hydratation tenant compte du volume bétonné, et les dispositions prises à
cet égard,
Y compris la fourniture et mise en œuvre de produit hydrofuge type sikalatex ou similaire conformément à
la fiche technique du fabriquant.
L'Entrepreneur doit prévoir tous les moyens d'accès (par échelles, rampes provisoires, etc.…) en nombre
suffisant, afin de permettre les contrôles de ferraillage avant coulage du béton.
Ouvrage payé au mètre cube
PRIX N°1.12- ACIERS A HAUTE ADHERENCE
Cet article concerne la fourniture, façonnage et mise en place des armatures de béton à haute adhérence Fe
500 comme il est décrit dans le cahier des prescriptions techniques et positionnées sur les plans de B.A.
Les aciers à haute adhérence devront répondre aux conditions exigées par les textes en vigueur et le
ferraillage sera exécuté conformément aux plans de béton armé visés par le bureau de contrôle.
L'entrepreneur est responsable de la fourniture, le façonnage, la pose des aciers de tous diamètres ainsi que
les fers de montage, les fils de ligature, les cales annulaires pour les éléments de structure en béton (en
moyenne une cale par kilogramme d'acier à enfiler sur cadre) et les cales cubiques 4cm x 4cm x hauteurs
enrobage pour les autres armatures.
Les dimensions des cales seront selon recommandations du BET et le BCT et le nombre de cales à mettre en
place doit permettre de respecter les valeurs d'enrobage définies par les plans BA et les documents en
vigueur (ex : BAEL). L'entrepreneur doit veiller au respect des valeurs d'enrobage et de vérifier le
positionnement des armatures et de leur maintien. Les cales seront exécutées à l'aide de table vibrante et
comporteront à leur partie supérieure un fil de fer enrobé pour l'attache des barres. Le béton des cales sera de
même nature (composition et résistance) que celui des ouvrages où elles sont incorporées.
- 141 -
Le poids des aciers pris en compte résulte du métré théorique selon plan d'exécution de béton armé et
compte tenu des recouvrements, chapeaux et crochets.
Y compris toutes sujétions de mise en œuvre, d’exécution et sans aucune majoration pour hauteurs, formes
irrégulières, chutes, fils de ligature, tolérance de laminage, etc.
Ouvrage payé au kilogramme
C-RESEAU SOUS DALLAGE
Généralités
Le principe de l’assainissement sera conforme aux plans fournis par le BET, les fouilles en tranchées dans tout
terrain sur largeur permettant la mise en œuvre des buses. Le dressage du fond de fouille et sa mise en pente
conforme au réseau de branchement seront compris.
Avant d’entreprendre les travaux, l’entrepreneur devra s’assurer que les côtes du F.R et du F.E de l’égout
public permettent le branchement au point prévu. Les buses en PVC série 1 reposeront sur un lit de sable de 10
cm et dans la traversée des bâtiments sur une forme de béton. Les joints seront exécutés à la colle spéciale du
produit, les prix du mètre linéaire comprennent toutes sujétions de fourniture, de pose, de fouilles et de
remblaiement.
Les fonds des fouilles seront dûment réceptionnés par le BET et la première partie du remblai sera exécutés
jusqu’à 0,20 m au-dessus de la buse avec des terres triées ne comprenant aucun élément dur, puis mise en place
du remblai de 0,20 m par couches damées et arrosées pour éviter tout tassement et obtenir 95% de la densité «
optimum Proctor ».
Fourniture et pose de grillage de signalisation à 20 cm au-dessus de canalisation. Evacuation des déblais

excédentaires aux décharges publiques. Les essais de pente et d’étanchéité pendant 24 H sont à la charge de
l’entreprise. Les réceptions partielles devront être avec le service responsable de l’assainissement.
PRIX N°1.13- BUSES EN PVC Ø200 SERIE ASSAINISSEMENT SN4
Les égouts seront réalisés en systèmes de canalisations en plastique pour les branchements et les collecteurs
d'assainissement enterrés sans pression suivant les plans du BET ; aucun remblai ne sera mis en place avant
les essais d'étanchéité qui feront l'objet d'un procès-verbal.
Pour canalisations des Eaux Pluviales, des Eaux Vannes et des Eaux Usées, tirage de câbles toute nature.
Compris terrassements en terrain de toute nature y compris le rocher et à toutes profondeurs, jets sur berge,
remblaiement et évacuation, buses en PVC série SN4, rigide conforme aux spécifications des normes en
vigueur, assemblées par système à joint inséré ou par collage et comprenant coupe, raccord, tés, grillage
avertisseur selon la norme, culottes ou autres et toutes sujétions pour un ouvrage en parfait état d'achèvement
et de bonne étanchéité. Après essais d'étanchéité et réception par le maître de l'œuvre. Les frais d’essais sont
à la charge de l’entrepreneur, la tranchée sera remblayée de la manière suivante :
La première partie de remblai sera exécutée jusqu'à 0,20 m au-dessus de la buse avec des terres triées, ne
comportant aucun élément dur, mise en place des remblais par couches de 0,20 m damées et arrosées pour
éviter tout tassement ultérieur. Densité du remblai après compactage 95 % de la densité "Optimum Proctor".
Les éléments de canalisations seront posés sur un lit de sable de 10 cm d'épaisseur et exécutés suivant des
plans côtés de départ et pentes scrupuleusement respectées.
- 142 -
Le raccordement des buses aux regards et caniveaux sera parfaitement soigné.

Le prix comprend aussi la traversée de la maçonnerie ou béton enterrés au moyen de fourreaux appropriés en
buses ciment ou PVC selon tracé et indication des plans de réseaux y compris linteaux de protection, support
en béton, renforcement en acier et toutes sujétions.
Les canalisations seront payées au mètre linéaire pris à l'horizontal sur l'axe après construction sans
majoration pour joints ou pièces spéciales, raccords, parties courbes, inclinées, mais sans déduction des
vides provenant des pénétrations, des amenées, des canalisations diverses, des regards... etc.
Ouvrage payé au mètre linéaire.
PRIX N°1.14- REGARD EN BETON ARME
À chaque intersection ou croisement de canalisations, seront prévus des regards borgnes ou visitables de
section intérieure et de hauteur variable.
Les regards pour évacuations des eaux vannes, des eaux usées, des eaux pluviales ou réseaux divers, sont
réalisés en béton classe B25 (voiles et radier), coulé dans un moule métallique sur radier en béton et béton de
propreté de 0.10 d'épaisseur classe B10. Les enduits intérieurs sont lissés au mortier de ciment hydrofuge
gras type SIKA ou équivalent, et les angles arrondis par des gorges de 5 cm de rayon.
Tampon en béton armé avec anneau de levage escamotable.
Le cadre du tampon, en fer cornière galvanisé à chaud de 50x50x5 mm de section, comportera un treillis en
métal déployé permettant son remplissage en béton et dont la face supérieure sera soigneusement refluée et
talochée. Le précadre extérieur en fer cornière galvanisé de 55x55x5 mm comportera des pattes à scellement
pour fixation. Toutes les parties métalliques seront préalablement galvanisées à chaud. Le joint sera
absolument étanche (mortier de FLINTKOTE ou produit équivalent).
Les tampons seront exécutés en dallettes de béton armé de 7cm d’épaisseur y compris prise des dispositions
nécessaires pour réserver l’épaisseur de revêtement avant le coulage du tampon.
Les fonds de regards ne comprendront jamais de fosse à sable mais une ou plusieurs cuvettes
hémicylindriques ou tronconiques raccordant les différentes canalisations et assurant un écoulement sans
stagnation. Les dispositions nécessaires seront prises afin d’assurer un bon raccordement à la fosse
réceptrice ou au collecteur principal.
NB : aucune plus-value ne sera accordée quel que soit la profondeur des regards.
Ouvrage payé à l'unité de regard y compris fouilles dans terrains de toute nature y compris la roche, de
toutes dimensions et à toutes profondeurs, coffrages, aciers, bétons, tampons, galvanisation, remblais,
revêtement et toutes sujétions de finition et de raccordement aux canalisations et aux dallages, aux prix
Suivants,
Ouvrage payé à l’unité aux prix suivants :
1.14.1. REGARD EN BA 50X50 (CM)
PRIX N°1.15- FOSSE DE RELEVAGE
Ce prix rémunère la fourniture et la mise en œuvre de fosses de relevage en béton armé de dimension selon
chaque type et de hauteur minimale (NB : la hauteur définitive de chaque fosse sera arrêtée au cours du
chantier, aucune plus-value ne sera accordée), les parois et le radier de 10cm d'épaisseur minimum seront
en béton armé B25. Le radier formera cunette d'écoulement. Les parois et fonds intérieurs seront enduits au
mortier de ciment hydrofuge gras lissé dosé à 500 kg avec les angles arrondis de 5 cm de rayon.
- 143 -
Les tampons seront exécutés en dallettes de béton armé de 12 cm d'épaisseur, suivant plans et directifs de la
Maîtrise d’œuvre, seront munis d'un précadre et cadre en acier galvanisé à chaud, profil cornière et d'un
système de levage escamotable, le précadre comportera un treillis en métal galvanisé déployé permettant son
remplissage en béton, y compris prise des dispositions nécessaires pour réserver l’épaisseur de revêtement
avant le coulage du tampon.
Les ouvrages en B.A. seront en béton B25. Y compris béton de propreté, fouilles dans terrains de toutes
natures, dimensions et profondeurs, évacuation à la décharge publique autorisée, coffrages, aciers Fe500-1,
bétons, remblais, enduit hydrofuge, anneaux de levage et toutes sujétions de mise en œuvre conformément
au plan fourni par le BET aux règles de l'art et aux DTU.
Ouvrage payé à l’unité
PRIX N°1.16- FOSSE POUR SEPARATEURS
Ce prix rémunère la fourniture et la mise en œuvre de fosses en béton armé pour abriter les séparateurs
hydrocarbure et à graisse de dimension selon chaque type et de hauteur minimale (NB : la hauteur
définitive de chaque fosse sera arrêtée au cours du chantier, aucune plus-value ne sera accordée), les
parois et le radier de 10cm d'épaisseur minimum seront en béton armé B25. Le radier formera cunette
d'écoulement. Les parois et fonds intérieurs seront enduits au mortier de ciment hydrofuge gras lissé dosé à
500 kg avec les angles arrondis de 5 cm de rayon.
Les tampons seront exécutés en dallettes de béton armé de 12 cm d'épaisseur, suivant plans et directifs de la
Maîtrise d’œuvre, seront munis d'un précadre et cadre en acier galvanisé à chaud, profil cornière et d'un
système de levage escamotable, le précadre comportera un treillis en métal galvanisé déployé permettant son
remplissage en béton, y compris prise des dispositions nécessaires pour réserver l’épaisseur de revêtement
avant le coulage du tampon.
Les ouvrages en B.A. seront en béton B25. Y compris béton de propreté, fouilles dans terrains de toutes
natures, dimensions et profondeurs, évacuation à la décharge publique autorisée, coffrages, aciers Fe500-1,
bétons, remblais, enduit hydrofuge, anneaux de levage et toutes sujétions de mise en œuvre conformément
au plan fourni par le BET aux règles de l'art et aux DTU.
PRIX N°1.17- CANIVEAU EN BETON ARME AVEC GRILLE EN FONTE DUCTILE D400
Ce prix correspond à la réalisation des caniveaux en béton armé de dimensions et ferraillages conformément
aux plans fournis, le radier comportera une pente de 1cm/m pour faciliter l'écoulement suivant les cas.
Dimensions : 30x30 cm.
Ces travaux seront réalisés suivant recommandations et directives des lots techniques, les ouvrages en B.A.
seront dosés à 350 kg. Les parois, radiers et gorges seront en enduits au mortier de ciment hydrofuge gras
type SIKA, WEBER ou équivalent lissé et dosé à 500 kg de ciment par mètre cube.
Ce prix comprend les fouilles dans les terrains de toutes nature y compris dans le rocher, de toutes
dimensions et à toutes profondeurs, coffrages soignés, béton de propreté ou gros béton, béton armé, aciers Fe
500, remblais, pré-cadre et cadre en fer galvanisé de section et nature suivant détails de la maîtrise d’œuvre,
et toutes sujétions de bonne mise en œuvre.
Il inclut également le prix la fourniture et la pose du cadre et de grille ayant une classe de résistance D400,
de marque NICOLL série KENADRAIN de largeur utile : 30 cm.
Ouvrage payé au métré linéaire.
D- DALLAGE
- 144 -
PRIX N°1.18- FOURNITURE ET MISE EN PLACE DE TOUT-VENANT 0/31,5 COMPACTE DE 20

CM D'EPAISSEUR
Ce prix rémunère la fourniture et la mise en place de tout venant 0/31,5 par couche de 20 cm d’épaisseur sur
toute la hauteur du tout-venant indiquée au niveau des plans BA. Le tout-venant sera compacté à 98% OPM et
doit être utilisé après accord du Maitre d’ouvrage et de la maîtrise d’œuvre et le laboratoire. Le tout-venant doit
être exempt de particules argileuses.
Il est à noter que le tout-venant fourni par l’entreprise doit faire l’objet d’essais et analyses par le laboratoire à
la charge de l’entreprise. Avant toute utilisation sur site, le tout-venant doit présenter les rapports d’essais sur le
tout-venant dont notamment :
- Les essais d’identification et de conformité du matériau destiné au tout-venant ;

- Les essais de contrôle de compactage après mise en place du tout-venant.
Ouvrage payé au mètre carré y compris nivellement, arrosage compactage, film polyane et toutes sujétions.
NOTA : Pour l’exécution du tout-venant, les longrines doivent être coulées en totalité avec sortie des attentes
sur 40 cm de part et d’autres des longrines et à chaque 20 cm, sur lesquelles viennent s’attacher le quadrillage
en aciers.
Ouvrage payé au mètre Carré.
PRIX N°1.19- FORME EN BETON ARME Y COMPRIS FILM POLYANE ET ARMATURES
Fourniture et mise en œuvre d’un dallage parfaitement dressé et lissé en béton B25 exécuté comme suit :
- Le support doit être bien compacté (fourniture des résultats des essais de compactage et son
agrément par le laboratoire agrée ), nettoyé, propre, sain et débarrassé des parties non adhérentes. Il
sera notamment exempt de traces d’huile, graisses, laitance, plâtre, etc.
- La fourniture et la mise en œuvre de film polyane de 200 microns sur plateforme en tout venant
convenablement compactée et plane y compris les recouvrements de 50 cm et toutes sujétions de
mise en œuvre et de finition.
- Fourniture et mise en place des armatures de nature, diamètre et espacement suivant plan béton
armé, elles doivent être arrimées entre elles et calées sur le coffrage.
- Coulage du béton sur le film polyane et armatures.
- Surfaçage et mise à niveau par la règle vibrante.
- Lissage de la surface à l’hélicoptère
- Sciage des joints de retrait et dilatation.
- Fourniture et pulvérisation de produit de cure,
L’ensemble sera parfaitement dressé et finis et réalisé suivant les règles de l’art, normes et DTU en vigueur
et conformément aux plans d’architecte et recommandations du BET et du bureau de contrôle.
Cette forme en béton armé sera réalisée en béton B25, y compris ferraillage en aciers Tors de nature et
diamètre suivant plan B.A. Elle devra être parfaitement dressée et lissé à l’hélicoptère, y compris toutes
Ouvrage payé au mètre carré aux prix suivants :
1.19.1. Forme en béton armé B25 de 13cm d’épaisseur
- 145 -
E-BETON ET ACIER EN SUPER STRUCTURE
PRIX N°1.20- BETON B25 POUR BETON ARME EN SUPERSTRUCTURE
Tous les ouvrages en béton armé en superstructure seront exécutés en béton type B25 comme il est décrit
dans le tableau des dosages du cahier des prescriptions techniques y compris dans les prix des bétons :
- Coffrage neuf type P3 de toutes dimensions et de toutes formes.
- Exécution de réservations, traversées, et de fourreaux de tous diamètres et de toutes dimensions suivant
indications des corps d’états techniques.
- Vibration.
- Les larmiers, les joints en creux, les joints en polystyrène épaisseurs suivant plans BA glacis des
acrotères etc. …..
 Les supports parements doivent être bruts de décoffrage et lisses et ayant une planéité parfaite, l’état de
ces supports doit avoir une surface plane et bien régulière.
 Les joints de dilatation seront réalisés en polystyrène expansé aux épaisseurs indiquées sur les plans de
béton armé. Ils seront débarrassés de tous déchets ou matériaux étrangers.
 Traitement des lèvres des joints de dilatation par une finition au SIKADUR après enlèvement du
polystyrène.
 Tous les ouvrages en béton armé seront coulés dans des coffrages soignés P3 pour rester bruts ou
recevoir une peinture.
 Toutes les sections des poteaux et poutres indiquées sur les plans de structures sont des maximas et ne
devront en aucun cas être augmentées sauf éventuellement dans certains cas avec l’approbation du
Maître d’Œuvre.
Les prix unitaires incluront toutes les réservations, tous les trous, tous les scellements, et tous les
calfeutrements. L’Entrepreneur devra prévoir toutes les réservations nécessaires pour permettre les
passages de canalisations dans les poutres, afin d’éviter des passages de canalisations, chemins de câbles
et autres sous les poutres. L’implantation desdits fourreaux doit être mentionnées sur les plans de
ferraillage ou éventuellement indiqués dans les procès-verbaux de réception de ferraillage.
L’Entrepreneur devra également le rebouchements dans la structure en béton armé et dans les murs en
maçonnerie, avec reconstitution des caractéristiques techniques (degré coupe-feu, isolement phonique) et
caractéristiques de finition des parements, après la mise en œuvre des équipements par le corps d’état.
A noter que pour toutes les réservations et rebouchements à effectuer dans les voiles pour les passages de
canalisations des lots techniques, les rebouchements seront impérativement effectués après mise en place
des fourreaux et canalisations par ces lots, par joints gonflants et étanches ou système équivalent pour
éviter toutes pénétrations d’eau, à proposer au Maître d’Œuvre et au Bureau de Contrôle pour approbation.
Le présent prix concerne également la réalisation des gardes corps, acrotères avec toutes sujétions de
solidarisation avec la structure, joints de fractionnement tous les 5 m, y compris becquet engravure ou
glacis supérieur suivant détail étanchéité.
Les dalles de grandes portées doivent être réalisé avec une contre flèche d’une telle façon à annuler la
flèche nuisible.
La finition dessus des paillasses et paliers sera avec un surfaçage au droit et elle sera arrêtée en fonction de
l'épaisseur des revêtements à coordonner avec les lots intervenant sur les sols.
NOTA :
 Il ne sera compté aucune plus-value pour les parties courbes, en pente ou de forme irrégulière, non
plus que pour les repiquages qu’exigerait la mise du béton à la forme définitive prescrite, au cas où
elle n’aurait pas été convenablement obtenue au moulage.
- 146 -
 De même, il ne sera compté aucune plus-value pour la difficulté de réalisation des escaliers, des
éléments décoratifs en façades suivant les plans d’Architecte.
PRIX N°1.21- ACIER A HAUTE ADHERENCE EN ELEVATION
Ce prix rémunère la fourniture, le façonnage et la mise en place des armatures en acier à haute adhérence de
nuance Fe500 nécessaires aux ouvrages en béton armé en infrastructures. Le ferraillage sera exécuté
conformément aux règles de l’art, suivant plans détails de béton armé compte tenu des recouvrements,
chapeaux, renforts, crochets, etc.
Les armatures doivent être exemptes de toute substance susceptible de compromettre l’adhérence parfaite au
béton. Elles doivent être mises en place dans le respect du nombre, dimensions, formes et positions. Ils
doivent être :
 Attachées entre elles avec du fil de fer recuit, en tout point d’intersection, pour qu’elles constituent
une cage rigide capable de rester exactement en place sans subir aucune déformation ou torsion en
cours de la coulée.
 Suffisamment calées avec des cales annulaires pour poutres et poteaux (en moyenne une cale par
kilogramme d'acier à enfiler sur cadre) et les cales cubiques en béton B25 de dimensions 4cm x 4cm
x hauteur d’enrobage pour les autres armatures. Les cales d’écartement doivent être parfaitement
noyées dans le béton pour garantir un enrobage correct des aciers
Les armatures devront être parfaitement propres, sans aucune trace de rouille non adhérente, de peinture ou
de graisse.
L'entreprise doit préparer l'essai de traction sur les barres d'acier avant d'entamer le façonnage.
Le poids des aciers pris en compte résultera du métré théorique, selon les plans d'exécution, approuvés
établis par le Bureau d'Etudes, compte tenu des recouvrements, chapeaux, crochets en appliquant les
longueurs au poids théorique. Aucune majoration ne sera accordée pour les chutes, fils de ligatures,
tolérance de laminage. Les armatures devront être parfaitement propres, sans aucune trace de rouille non
adhérente, de peinture ou de graisse.
Ouvrage payé au Kilogramme.
PRIX N°1.22- DALLE POSTE TENSION
Le prix rémunère l’exécution d’une dalle post contrainte par poste tension, y compris les surépaisseurs dues
aux bandes d’application de la poste contrainte et dues au poinçonnement au-dessus des poteaux, toute
fourniture comprise ; béton de toute classe de résistance, acier actif et passif, étaiement, vérinage, coffrage et
décoffrage en particulier :
 Torons de précontrainte type Y1860S7 selon la norme EN 10138-3.3：2006 Prestressing steels Part
3：Strand, d’autre type de qualité supérieure peuvent être utilisés.
 Béton : B35 au minimum
 Aciers passifs complémentaires Fe = 500 MPa, ceci pour toutes épaisseurs de dalles, y compris sur
épaississements, poutres, bandes, en retombée ou en allège et autres éléments de dalles en béton
éventuellement nécessaires à supporter les charges sur les dalles et les transmettre aux éléments
porteurs de la structure.
 Système de précontrainte doit recevoir la validation du BET avant mise en œuvre : Type, OVM ou
similaire, celui-ci devrait être couvert par un Agrément Technique Européen « European Technical
Assessment : ETA» montrant les détails et dimensions de toutes les parties d’ancrages et autres
accessoires. Les parties principales des ancrages, Tête (bloc) d’ancrage et Unité de transmission (corps
- 147 -
d’ancrage), devraient avoir impérativement le marquage CE. L’usine de fabrication des ancrages doit
être conforme à celle mentionnée sur le certificat de l’ETA
Gaines Pour les câbles de précontrainte : les gaines doivent être galvanisées et ondulées avec une épaisseur
minimale de 0.35mm.
Prestations à la charge du sous-traitant de post tension
L’étude complète de structure par éléments finis sous charges de gravité et l’élaboration des plans d’exécution
pour l’ensemble des dalles post-contraintes. L’espacement maximale entre les câbles de précontraintes ne doit
pas dépasser 1.5m dans les deux sens. Dans le cas échéant une vérification de le pré-compression dans la dalle
doit être justifiée
Le spécialiste de Post-tension doit présenter une note de calcul détaillée comportant toutes les vérifications
nécessaires ainsi que le modèle de calcul par le logiciel utilisé.
L’étude doit être faite selon les normes en vigueur à savoir les EUROCODES
La fourniture des câbles de post-contrainte (torons, ancrages, gaines et accessoires…) en quantité suffisante.
L’assistance technique à la préparation et la mise en œuvre des câbles de précontrainte et la supervision de leur
mise en tension et de leur injection.
La mise à disposition des équipements spécifiques pour la mise en tension et l’injection des câbles.
Le sous-traitant de post tension devrait justifier en début de chantier des points suivants :
Bureau d’Études Spécialisé : Le bureau d’études spécialisé devrait justifier d’expérience et de retour
d’expérience dans des projets au Maroc et dans l’international, de dalles post-contraintes avec son propre
système de post-contrainte qui doit être valider par le BET
Système de précontrainte : Celui-ci devrait être couvert par un Agrément Technique Européen « Européen
Technico Assessment » valide et montrant clairement les détails et dimensions de toutes les parties d’ancrages
et autres accessoires ainsi que les vérins spécifiques agréés par la maison mère détenant les brevets du système
de post-contrainte qui doit être valider par le BET.
Product Conformité Certification : Certificat de conformité de fabrication des composants des ancrages du
système de post-contrainte, conformément à l’agrément technique, délivré par les autorités habilitées, de moins
d’un an qui doit être valider par le BET.
Marquage CE : Les parties principales des ancrages, Tête (bloc) d’ancrage et Unité de transmission (corps
d’ancrage), devraient avoir impérativement le marquage CE qui doit être valider par le BET.
Certification d’origine : un certificat d’origine datant maximum de 3 mois de la date d’attribution du projet
montrant la conformité d’origine des ancrages livrés sur chantier avec l’Agrément Technique Européen
Conformité : Les vérins ainsi que toutes les parties d’ancrage du système de post-contrainte, tête d’ancrage,
unité de transmission, cône de déviation, clavettes, livrés sur site devraient être parfaitement conformes en tout
point avec leur description et leurs spécifications dans l’Agrément Technique Européen. Toutes les parties
d’ancrage devraient avoir un marquage permettant leur traçabilité tout au long de la procédure de fabrication.
Équipements spécialisés : Les vérins devraient être fabriqués et fournis par la maison mère détenant les brevets
du système de post-contrainte. L’entité locale représentant la maison mère au Maroc devrait justifier d’au
moins 4 de ces vérins disponibles sur demande ;
L’assistance Technique : devrait être assurée en continu par la présence sur site d’un ou plusieurs experts
agrées par la maison mère détenant les brevets du système de post-contrainte ; Le rôle de l’assistance technique
- 148 -
est de s’assurer de la conformité de la mise en œuvre des dalles avec les plans d’exécution tels que visés par le
Bureau de Contrôle et de leur réception en interne et de vérifier la mise en œuvre correcte des câbles .La mise
en tension et l’injection des câbles doivent être faite par les spécialistes de post-tension .
Entité locale représentant la maison mère au Maroc : L’entité doit représenter les documents nécessaires
(originaux s ou copies conformes) expliquant la nature de la collaboration avec la maison mère détenant le
système.
Prestations supplémentaires comprise dans ce prix à la charge de l’entreprise :
L’étude complète de structure par éléments finis sous charges de gravité (y compris sismique selon RPS200
version 2011) et d’exploitation et l’élaboration des plans d’exécution pour l’ensemble des dalles post-
contraintes.
L’assistance technique à la préparation et la mise en œuvre des câbles de précontrainte et la supervision de leur
mise en tension et de leur injection.
La mise à disposition des équipements spécifiques pour la mise en tension et l’injection des câbles.
Déchargement, protection, stockage sûr et distribution ultérieure des matériaux et équipements de précontrainte
aux positions de travail.
Grutage ou mise à disposition de moyens adéquats de levage pour la manutention des matériaux et
équipements de précontrainte principalement durant la mise en tension et l’injection.
Fourniture et mise en œuvre de l’échafaudage et du coffrage des dalles et autres moules y compris les joues de
coffrage ou coffrages d’about.
Fourniture et installation des plateformes d’accès à tous les points de travail pour la mise en œuvre de la
précontrainte selon les normes internationales de sécurité.
Fourniture et mise en œuvre des aciers passifs y compris les supports de mise à niveau des gaines et les
frettages autour des ancrages.
Cure du béton des dalles post-contraintes : Dès le lendemain du bétonnage des dalles, à l’ouverture du chantier,
le béton coulé la veille sera arrosé en permanence, pendant au moins quatre jours. Les plus grandes précautions
devront être prises pour éviter la dessiccation rapide des bétons des dalles. La surface des dalles devra être
protégée par un produit de cure, des paillassons constamment humidifiés ou tout autre système d’efficacité
équivalente.
Les plans de coffrages et de chargement, établis par le spécialiste de post-tension (à la charge de l’entreprise)
seront soumis au BET pour avis. Celui-ci devra vérifier que la géométrie des dalles (le contour des dalles, les
dimensions des ouvertures et autres réservations, les dimensions des éléments porteurs…) sont bien conformes
à ses plans de coffrage de base et aux plans d’architecture. Il devra de plus confirmer que les plans de
chargement établis par le spécialiste de post-tension sont bien conformes aux charges transmises par lui pour
l’étude des dalles et utilisées dans sa descente de charge et son modèle de contreventement.
Une fois les plans de coffrage et de chargement établis validés par le BET, le dossier complet d’exécution des
dalles post-contrainte sera établi à la charge de l’entreprise et sera soumis à l’approbation du bureau de
contrôle.
N.B :
L’aspect du béton doit être brut de décoffrage et exempt de ségrégation.
Il est à tenir compte que la dalle est inclinée et contient des porte-à-faux sans plus value dans le prix.
- 149 -
Des poutres précontraintes sont incluses dans le mètre carré théorique de rémunération de ce prix sans plus-
value.
Sans plus-values pour les parements en brute de décoffrage avec le traitement des surfaces à l’aide du
« Rexcim » et l’utilisation des produits décoffrant ainsi que toutes les sujétions d’exécution, de mise en œuvre
et de finition.
Métré : Les surfaces à facturer sont celles délimitées par le contour extérieur des dalles y compris toutes les
réservations dont les dimensions sont inférieures à 1m2.
Ouvrage payé au mètre Carré.
1.22.1. DALLE POSTE TENSION DE 20 CM
F- MAÇONNERIE ET CLOISONNEMENT
Tous les éléments de maçonnerie, agglomérés en béton et briques céramiques, doivent répondre aux normes
marocaines quant à leurs qualité et résistance
Les briques creuses céramiques répondront à la norme NM 10.1.042 et avoir les caractéristiques de l'article 180
du devis général d'architecture.
Avant toute mise en œuvre, les briques ou agglos seront immergés ou abondamment arrosés.
Toutes les cloisons seront hourdées au mortier de ciment N°2 à réaliser suivant tableau spécifié dans le chapitre
mode d’exécution.
Les briques devront être arrosées avant la pose. Les joints horizontaux et verticaux seront parfaitement remplis
et essayés. Les vides de section supérieure à 40 cm2 et tous les ouvrages en béton de toutes sections seront
déduits.
Les doubles cloisons seront unies par un fer galvanisé en forme de ‘’S’’ allongé et à raison d’un fer tous les
mètres carrés de cloisons.
Le prix des cloisons comprendra, outre la fourniture et la pose des briques, toutes sujétions d’échafaudage ou
autres nécessaires à la réalisation des travaux à toute hauteur, tous les accessoires nécessaires à la bonne tenue
des ouvrages, tels que : la liaison avec l’ossature soit avec fers galvanisés en attente, lors du coulage des voiles,
dalles pleines, linteaux, soit par des épingles en acier doux galvanisé de T8 disposés en quinconce tous les
mètres en hauteur et longueur.
Conformément aux dispositions parasismiques, les chaînages horizontaux et verticaux et des encadrements de
baies en béton armé seront prévus au niveau de la maçonnerie quelle que soit l’épaisseur de la cloison.
Le prix de la maçonnerie comprend les linteaux sur simples ou doubles cloisons en briques ou en agglomérés
de toutes largeurs. Il comprend tous les raidisseurs, en béton armé, horizontaux et verticaux pour renforcer les
cloisons de plus de 3m de hauteur et de 5m de longueur, et au droit des portes et fenêtres, niches…le tout dans
le respect total des dispositions parasismiques.
- 150 -
Dans le cas d’utilisation de maçonneries en agglomérés de ciment porteur, ceux-ci devront avoir reçu
l’approbation de la Maîtrise d’œuvre. D’une manière générale, tous les matériaux servant à la réalisation des
cloisons et maçonneries devront être soumises à l’approbation de la Maîtrise d’œuvre.
Les chaînages verticaux sont à disposer aux niveaux des angles et des ouvertures de toutes hauteurs.
Les chaînages horizontaux sont à disposer aux niveaux des fondations et de chaque plancher. La largeur du
chaînage horizontal sera égale à celle du mur avec un encastrement minimal aux extrémités de 15cm. Aucun
élément de mur ne doit présenter de bord libre en maçonnerie.
La section en béton des chaînages verticaux et horizontal doit avoir une hauteur minimale égale à 15cm.
Le prix de la maçonnerie comprend l’exécution des appuis de fenêtres de toutes dimensions en béton armé
préfabriqué ou coulé sur place y compris aciers et exécutés en béton B25. Y compris toutes sujétions de
fourniture et mise en œuvre, coffrages et décoffrages, aciers, rejingot, saillie et larmier, motif décoratif,
saignées, pose de fourreaux, enduit gras lissé, façon de cunette, encastrement des extrémités dans la
maçonnerie de 15 cm, bourrage d’un joint étanche au mastic souple (type Sikaflex) placé sous la pièce d’appui
de menuiserie, le tout conformément aux instructions du Maître d'œuvre.
Tous les éléments devront avoir un degré coupe-feu suivant les recommandations de la notice de sécurité
incendie.
PRIX N°1.23- CLOISONS EN BRIQUE SANS ISOLATION
Ce prix concerne la fourniture et pose de doubles cloisons en briques creuses céramiques de première qualité
sans isolation, reposant sur une semelle résiliente en polyéthylène réticulée à cellules fermées, avec une
fixation pour les ancrages avec un diamètre de rondelle de 90mm au minimum.
Le choix des briques devra être fait avec le plus grand soin et les lots qui comporteront des éléments
insuffisamment cuits seront entièrement refusés.
La pose se fera à joints décalés et hourdés au mortier n°1 et les joints seront parfaitement remplis et essuyés au
montage.
Compris dans le prix du mètre carré de la double cloison :
 Les têtes de doubles cloisons pour les tableaux des ouvertures.
 Les jambages et les boutisses seront réalisées dans les mêmes conditions que les cloisons par retour de
la cloison extérieure.
 La liaison des parois dans les doubles cloisons sera assurée par des épingles en acier doux galvanisé de
diamètre 8 mm, disposées en quinconce tous les mètres et inclinées vers les cloisons extérieures.
 Linteaux en béton arme des ouvertures.
 Encadrement en béton armé des ouvertures.
 Appuis de fenêtres.
 Raidisseurs nécessaires en BA verticaux ou horizontaux.
 Réservations et fourreaux nécessaire pour passage de canalisation ou câbles.
 Tout motif décoratif et cache rideau.
Ouvrage payé au mètre carré pour les prix suivant :
1.23.1. DOUBLE CLOISONS EN BRIQUE DE 10+10 CM MRE-40 cm
1.23.2. DOUBLE CLOISONS EN BRIQUE DE 7+7 CM MR-28 cm
1.23.3. DOUBLE CLOISONS EN BRIQUE DE 7+7 CM MR-23 cm
PRIX N°1.24- SIMPLE CLOISON EN BRIQUE DE 15 CM MR-18 cm
- 151 -
Les murs cotes de 0 ,18m seront réalisés en briques creuses de 15cm d’épaisseur posés sur champ à joints
croisés et exécutées conformément aux règles de l’art. Le prix de règlement comprendra le mortier de pose
Ouvrage payé au mètre carré réel, tous vides déduits, compris béton et acier pour linteaux et raidisseurs
autour des ouvertures, appuis de fenêtres et toutes sujétions d’exécution.
Ouvrage payé au mètre carré.
PRIX N°1.25- SIMPLE CLOISON EN BRIQUE DE 7 CM MR-10 cm
Les murs cotes de 0 ,10m seront réalisés en briques creuses de 7cm d’épaisseur posés sur champ à joints
croisés et exécutées conformément aux règles de l’art.
Le prix de règlement comprendra le mortier de pose
Ouvrage payé au mètre carré réel, tous vides déduits, compris béton et acier pour linteaux et raidisseurs
autour des ouvertures, appuis de fenêtres et toutes sujétions d’exécution
PRIX N°1.26- CLOISONS EN BRIQUE AVEC ISOLATION
Ce prix concerne la fourniture et pose de doubles cloisons en briques creuses céramiques de première qualité
avec isolation en laine de roche de 5cm entre les parois, reposant sur une semelle résiliente en polyéthylène
réticulée à cellules fermées, avec une fixation pour les ancrages avec un diamètre de rondelle de 90mm au
minimum.
Le choix des briques devra être fait avec le plus grand soin et les lots qui comporteront des éléments
insuffisamment cuits seront entièrement refusés.
La pose se fera à joints décalés et hourdés au mortier n°1 et les joints seront parfaitement remplis et essuyés
au montage.
Compris dans le prix du mètre carré de la double cloison :
 Les têtes de doubles cloisons pour les tableaux des ouvertures.
 Les jambages et les boutisses seront réalisées dans les mêmes conditions que les cloisons par retour
de la cloison extérieure.
 La liaison des parois dans les doubles cloisons sera assurée par des épingles en acier doux galvanisé
de diamètre 8 mm, disposées en quinconce tous les mètres et inclinées vers les cloisons extérieures.
 Linteaux en béton arme des ouvertures.
 Encadrement en béton armé des ouvertures.
 Appuis de fenêtres.
 Raidisseurs nécessaires en BA verticaux ou horizontaux.
 Réservations et fourreaux nécessaire pour passage de canalisation ou câbles.
 Tout motif décoratif et cache rideau.
 La réalisation d’une isolation en laine de roche de 5cm entre les parois des doubles cloisons et pour
enveloppés les descentes des EP et EU et tous les endroits indiqués sur les plans d’architecte, les
panneaux doivent avoir les qualités d’isolant phonique vis-à-vis le bruit extérieur, une note
acoustique sera établie à la charge de l’entreprise et présentée à la maitrise d’œuvre.
Ouvrage payé au mètre carré pour les prix suivant :
1.26.1. DOUBLE CLOISONS EN BRIQUE AVEC ISOLATION DE 10+10 CM - MREI-40 cm
1.26.2. DOUBLE CLOISONS EN BRIQUE AVEC ISOLATION DE 10+10 CM - MREI-30 cm
1.26.3. DOUBLE CLOISONS EN BRIQUE AVEC ISOLATION DE 7+7 CM - MREI-28 CM
- 152 -
1.26.4. DOUBLE CLOISONS EN BRIQUE AVEC ISOLATION DE 7+7 CM - MREI-23 CM
PRIX N°1.27- CLOISON EN AGGLOMERES DE 20 CM
MRA-23 CM
Ce prix rémunéré les murs et les murettes en agglomérés creux de ciment vibré de première qualité dont le
choix de 20cm d’épaisseur est à soumettre à l’approbation de la Maîtrise d’Œuvre, hourdés au mortier de
ciment. Les joints seront parfaitement remplis et essuyés au montage.
Ouvrage payé au mètre carré réel, y compris les linteaux, les appuis de fenêtres, l’encastrement des baies,
toutes les sujétions d’exécution, les vides et tous les ouvrages en béton de toutes sections seront déduits.
MRA-18 CM
Les murs et les murettes en agglomérés creux de ciment vibré de première qualité dont le choix de 15cm
d’épaisseur est à soumettre à l’approbation de la Maîtrise d’Œuvre, hourdés au mortier de ciment. Les joints
seront parfaitement remplis et essuyés au montage.
MRA-11,5 CM
Les murs et les murettes en agglomérés creux de ciment vibré de première qualité dont le choix de 10cm
d’épaisseur est à soumettre à l’approbation de la Maîtrise d’Œuvre, hourdés au mortier de ciment. Les joints
seront parfaitement remplis et essuyés au montage.
G- ENDUIT
Les enduits seront exécutés conformément aux spécifications de l'article 26 du « CPT » et notamment :
Avant tout commencement, les surfaces à enduire seront préparées convenablement pour obtenir un bon
accrochage ;
Elles seront suffisamment humidifiées pour que le support n'absorbe pas l'eau de mortier. Toutes les
efflorescences seront nettoyées ;
Le ciment sera convenablement hydraté, les poches de sables seront évitées ;
Aussitôt après le durcissement, l'enduit sera ausculté au marteau et les parties non adhérentes seront enlevées et
remplacées ;
La deuxième couche sera passée après le lavage et le soufflage de la première et avec les mêmes précautions ;
Les enduits sont retournés sur les encadrements des baies de toutes natures ;
Les ouvrages en béton coffré n'offrant pas les garanties d'adhérence suffisante seront rendus rugueux par
piquage à la pointe ou par le sablage ;
- 153 -
À la jonction des ouvrages en béton et des maçonneries, en intérieur et en extérieur, les enduits seront exécutés
sur un grillage galvanisé et fixé sur les supports par des cavaliers galvanisés, de façon à éviter les fissures des
joints ;
À tous les angles de murs saillants seront mis en place avant l’enduit des baguettes d'angles métalliques
galvanisées de 1.5 cm de largeur et de 2.00 m de hauteur avec ailettes en métal déployé, la pose sera réalisée au
mortier n°6. Le modèle sera soumis à l’agrément du Maître d’Œuvre.
Ces sujétions sont à prévoir dans les prix unitaires des enduits.
PRIX N°1.30- ENDUITS EXTERIEURS AU MORTIER DE CIMENT
Ces enduits sont constitués par :
 Imbibition correcte du support

 Passage d'une barbotine liquide afin d'améliorer l'accrochage.
 Gobetis ou couche d'accrochage
 Couche intermédiaire formant le corps de l'enduit.
 Couche de finition.
Ces couches seront exécutées, au minimum à 48h d'intervalle comme il est décrit dans les généralités et au
tableau des dosages.
L’épaisseur finale de l’enduit doit être d’au moins 2cm. La finition devra être de teinte uniforme, sans
marque de reprise.
Y compris arêtes angles, cueillies, congés, feuillures, joints en creux grillage de liaison baguettes d’angles, et
toutes sujétions de décalage et de cintre suivant plan de façade et toutes sujétions prévues au nota ci avant.
PRIX N°1.31- ENDUIT INTÉRIEUR AU MORTIER DE CIMENT SUR MURS ET PLAFOND
Ces enduits sont constitués par :
 Imbibition correcte du support

 Passage d'une barbotine liquide afin d'améliorer l'accrochage.
 Gobetis ou couche d'accrochage
 Couche intermédiaire formant le corps de l'enduit.
 Couche de finition.
Ces couches seront exécutées, au minimum à 48h d'intervalle entre la première et la deuxième, et de 4 à 7
jours entre la deuxième et la couche de finition, comme il est décrit dans le DTU 26.1 et dans les généralités
et au tableau des dosages au CPT.
Epaisseur totale de1.5cm à 2.00cm.
Y compris arêtes angles, cueillies, conges, feuillures, joints, grillage de liaison, baguettes d'angle métalliques
en acier galvanisé, et toutes sujétions prévues au nota ci avant.
PRIX N°1.32- ENDUITS TALOCHE SUR PLAFONDS
Tous les plafonds désignés par le BET et BCT recevront un enduit en plâtre (taloché) de 2 cm d’épaisseur
réalisé dans les règles de l’art. Y compris couche d’accrochage et finition en taloche, nettoyage, échafaudage et
toutes sujétions de fourniture et de mains d’œuvre.
- 154 -
H- DIVERS
PRIX N°1.33- SOUCHE EN TERRASSE
La réalisation des souches en terrasse de toutes dimensions TCE suivant le plan d’architecte et du Bureau
d’Etude, comprenant
- Structure en BA (les raidisseurs, les chainages, la dalle pleine, les armatures
- Maçonneries
- Enduits
- Peinture intérieure et extérieure,
-Étanchéité tel que décrite ci-après et le procédé par feutre bitumé, système adhérent, composé de :
Une chape lissée avec pente vers l’extérieur
Une couche d’imprégnation à froid, EIF 0.5kg/m²
Une couche d’enduit d’application à chaud EAC à base de bitume 1.5kg/m² ;
Un bitume armé auto protégé de 4 mm d’épaisseur.
Ouvrage payé à l’unité.
PRIX N°1.34- DALETTE EN BETON ARME
Réalisation d’une dalette en béton armé de 7 à 10 cm d’épaisseur, en béton dosé à 350 kg /m 3 à réaliser
suivant les plans d’exécution et à la demande des représentants du Maître d’Ouvrage. Y compris armature
suivant plan de détail de béton armé
Le prix comprendra également le coffrage et le décoffrage, le pilonnage, le vibrage, le reliage, les divers
scellements, la réalisation des meneaux et des parois d’appuis en béton ou en briques de maçonnerie, la façon
des réservations, la mise en œuvre des enduits de dressage, de lissage et de finition.
Y compris les aciers et sans plus-values pour les petites ou les faibles surfaces, la façon de formes irrégulières,
les courbes ou inclinées ainsi que toutes les sujétions de fourniture, de difficulté de mise en œuvre et de
finition.
PRIX N°1.35- RENFORMIS EN BETON
La réalisation des renformis en béton de 10 à 20 cm d’épaisseur pour surélever la partie basse des
placards, des paillasses et certains endroits des salles d’eau, la réalisation d’un béton de type « B20 » d’
épaisseur variable, y compris le pilonnage, le calage et le réglage du béton au nivaux demandés, le rebouchage
des trous, le bourrage des joints des cadres ou autres, la finition de l’enduit des murs et des parois après la mise
en œuvre du béton et l’exécution d’une chape de lissage incorporée au mortier gras.
Ouvrage payé au mètre carré, et sans plus-values pour les petites ou les faibles surfaces, la façon de
formes irrégulières, les courbes ou les inclinées ainsi que toutes les sujétions de fourniture, de difficulté de la
mise en œuvre et de finition.
PRIX N°1.36- TRAITEMENT DE FOND DE JOINT EN FAÇADES
- 155 -
Ce prix comprend la fourniture et pose de tous les produits nécessaires pour le traitement du fond de joint en
façades de toutes largeurs, et comprenant :
 Les joints devront être parfaitement nettoyés et dégarnis de toute trace de polystyrène, gravats ou
ciments, avant l’application de tout traitement.
 Avivage des arêtes, nettoyage des surfaces des lèvres du joint et dépoussiérage ;
 Application sur la surface de contact d’un primaire adapté au produit de calfeutrement utilisé
 Calfeutrement du joint par la mise en place d’un fond de joint en matériau compressible avec un
label SNFJ adapté à largeur du joint et incorporé sur la profondeur du joint conformément aux
instructions du DTU et de la maîtrise d’œuvre.
 Mis en place d’un mastic mono composant certifié SNJF (label « façade » : Mastic élastique
Classe F 25 E) de chez SIKA ou équivalent.
L’ensemble exécuté conformément au DTU 44.1, aux règles de l’art, et aux recommandations du BET et du
bureau de contrôle, y compris sujétions de fourniture, de mise en œuvre et de finition.
Payé au mètre linéaire
PRIX N°1.37- TRAITEMENT DE JOINT COUPE FEU SOLS ET MURS
Destination : Suivant la notice de sécurité incendie et Suivant indication du BET et du BCT.

Ce prix concerne le traitement des joints de dilatation (sols, murs et plafonds) en coupe-feu type SIKA ou
similaire de 1 heure suivant la notice de sécurité incendie, de dimensions appropriés à l'ouvrage et du joint de
dilatation et comprenant :
Les travaux de fourniture et de mise en œuvre des joints coupe-feu et de dilatation doivent être conformes aux
prescriptions des documents suivants :
*Les normes marocaines ou à défaut les normes françaises,

* Les documents techniques unifiés (D.T.U.)
* Les directives de l'U.E.A.T.C. du S.N.J.F.
* Les cahiers et agréments du C.S.T.B. et du D
Fourniture et mise en œuvre de joints coupe-feu, suivant les normes en vigueur, aux C.T.C. Maroc.
NOTA :
Tous les joints seront de 50mm de largeur environ selon plans d'exécution et doivent répondre aux
caractéristiques techniques de sécurité incendie,
Ces joints doivent être traités en joints coupe-feu selon les locaux à risque conformément aux
recommandations du Bureau de contrôle,
Les joints situés dans les circulations devront être traités afin d'assurer l'isolement requis entre les différents
niveaux. Ces traitements et calfeutrement concernent aussi bien les joints horizontaux que les joints verticaux.
* Préparation des supports :

Ils doivent être propres, secs, sains, exempts d'huile de décoffrage et débarrassés de toutes parties non
adhérentes.
* Application du primaire
Après homogénéisation, le primaire type SIKA 203 ou équivalent sera appliqué en une couche au pinceau sur
les lèvres du joint sur une profondeur minimum de 40 mm.
* Mise en place du fond de joint coupe-feu

La mise en place d'un cordon BOURRELET 511 type SIKA ou similaire (pour les joints de 20 à 60 mm) sera
réalisé dans le joint après l'exécution du primaire à la profondeur désirée.
- 156 -
* Mise en place du SIKAFLEX PRO 20 CF ou similaire

L'application du mastic polyuréthane pour système de joints coupe - feu type SIKAFLEX PRO 20 CF ou
similaire se fait sur le primaire sec, soit après 1heure à 20°C environ. Le garnissage du joint sera réalisé en une
ou plusieurs passes.
Le SIKAFLEX PRO 20 CF ou similaire sera ensuite serré et lissé avec une spatule éventuellement trempée
dans de l'eau savonneuse.
L'ensemble exécuté conformément aux règles de l'art et au D.T.U. y compris toutes sujétions de mise en œuvre
et de finition.
PRIX N°1.38- TRAITEMENT DE JOINT DE DILATATION
Traitement des joints de dilatation intérieurs suivant la fiche technique présentée par l’entreprise et valides par
la maitrise et seront traités comme suit :
Le vidage du polystyrène en profondeur ;
L’arrivage des arêtes, finition des enduits le nettoyage des surfaces des lèvres du joint à la brosse métallique et
le dépoussiérage ;
La mise en place d’un fond de joint cylindrique de diamètre de 60 à 80 mm en caoutchouc ;
Le garnissage des creux du joint avec un produit mastic sur toute la largeur et la longueur du joint.
Payé au mètre linéaire, y compris toutes les sujétions de mise en œuvre.
PRIX N°1.39- TRAITEMENT D'ETANCHEITE DES JOINTS DE DILATATION
Les travaux de mise en œuvre des joints de dilatation doivent être conformes aux prescriptions des
- 157 -
• Les normes marocaines ou à défaut les normes françaises,

• Les documents techniques unifiés (D.T.U.).
• Les directives de l'U.E.A.T.C. du S.N.J.F.
• Les cahiers et agréments du C.S.T.B. et du D.C.T.C. Maroc,
Fourniture et mise en œuvre de traitement d’étanchéité des joints de dilatation, suivant les normes en
vigueur, aux D.T.U., aux règles de l'art et conformément aux recommandations du bureau de contrôle y
compris toutes sujétions d'exécution et comprenant :
 Contrôlez l’état des supports ils doivent être propres, secs, sains, exempts d'huile de décoffrage et
débarrassés de toutes parties non adhérentes.
 2 Feuillards métalliques en tôle galvanisée 10/10éme, traitée anticorrosion selon la norme EN
10155, Feuillards sont en appui sur 10 cm et fixés à 7 cm du bord du joint
 2 bandes continues de 50cm (joint plats) ou EXCEL JOINT 33 de chez AXTER, SOPREMA ou
équivalent justifié par avis technique CSTB, pliées en forme de soufflet dont les bords sont
solidarisés à l’étanchéité et à l’ouvrage porteur. Les recouvrements entre bandes sont thermo soudés
à plat, avec un recouvrement de 10 cm minimum.
 La partie en creux du dispositif d’étanchéité sera remplie par un CORDON BUTYL de chez
AXTER, SOPREMA ou équivalent justifié par avis technique CSTB.
 Le traitement des angles et croisements sera en EXCELJOINT INTER C thermo formable de chez
AXTER, SOPREMA ou équivalent justifié par avis technique CSTB.
 Le traitement des relevés et changements de plan seront en EXCELJOINT INTER L thermo

formable de chez AXTER, SOPREMA ou équivalent justifié par avis technique CSTB.
NB : Le traitement d’étanchéité des joints de dilatations, des relevés et des points singuliers doivent
être conformes aux instructions de la fiche technique du produit du système EXCELJOINT ou
équivalent avec avis techniques CSTB validé par le bureau de contrôle.
L'ensemble exécuté conformément aux règles de l'art et au D.T.U. y compris toutes sujétions de mise en
œuvre et de finition.
Payé au mètre linéaire.
PRIX N°1.40- SOCLE POUR EQUIPEMENT ET MACHENERIE
Socle en béton armé pour support des équipements et machinerie exécutée suivant plans établis par
l’entreprise et validés par le B.E.T en béton B25 y compris :
 Préparation du support
 Le coffrage, le décoffrage
 Le béton B25 fortement pilonné et vibré, le coffrage,
 Acier
 Réservation pour passage de tuyauterie et câble
 L’attente de liaison,
 Liège de 4cm
PRIX N°1.41- CUVELAGE
Le cuvelage doit être exécuté par un spécialiste agrée par la maîtrise d’œuvre.
Le cuvelage doit être exécuté sur parois intérieures sèches, humides ou ruisselantes laissées rugueux, exécution
des revêtements d’imperméabilisation de cuvelage à l’aide d’enduits hydrofugés à réaliser conformément aux
- 158 -
DTU 14.1 et la NF P 11.221 définit les conditions techniques auxquelles doivent satisfaire les travaux de
cuvelage de la partie immergée des bâtiments, aux prescriptions particulières définies dans le présent prix.
Aucune mise en œuvre du cuvelage ne sera permise sans la réception préalable des supports à revêtir par les
représentants du Maître d’Ouvrage ou de la Maîtrise d`Œuvre.
 Nettoyer les surfaces en béton avec de l'eau sous pression de façon à éliminer tout élément incohérent,
l'éventuelle remontée superficielle ainsi que les résidus d'agent de décoffrage et tout ce qui est ²e de
nuire à l'adhésion des produits qui seront appliqués par la suite.
 Ragréage des surfaces intérieures, horizontales et verticales à base d’un produit LITOPLAN SMART
ou similaire, ciment de ragréage thixotropique à durcissement et à séchage rapides, d'une épaisseur
variable, comprise entre 1 et 25 mm, de classe C16-F5 selon la norme EN 13813
 Le ragréage du fond du bassin est obtenu en effectuant une chape adhérente capable de garantir un
support suffisamment résistant.
 Appliquer sur le fond en béton un coulis d'ancrage composé de 3 parts en poids de ciment Portland + 1
part en poids d'eau + 1 part en poids d'IDROKOL X20 ou similaire (latex en dispersion aqueuse) à
l'aide d'un balai-brosse ou d'un balai
 Application d’un mortier pré mélangé à prise normale, à mélanger à l'eau, pour la réalisation de chapes
d'intérieur et d'extérieur à base de LITOCEM PRONTO ou similaire, frais sur frais, Produit à séchage
rapide et retrait contrôlé de classe C30-F6 selon la norme EN 13813.
 Application à l’aide d’une spatule lisse en acier de la couche d’imperméabilisation comprend les
membranes ELASTOCEM et COVERFLEX, mortiers à base de ciment à deux composants, élastiques
jusqu'à -20 °C, résistants au chlore, pour l'imperméabilisation de milieux humides de classe CM 02P
selon la norme EN 14891.
 Appliquer uniformément au niveau des coins le mortier imperméabilisant, puis coller la bande de
scellage LITOBAND SK ou similaire en exerçant une bonne pression et en évitant l'apparition de
bulles et de plis. Pour raccorder la bande LITOBAND SK avec les pièces spéciales LITOBAND SK
IC et EC pour les coins intérieurs et extérieurs, il faut superposer sur quelques centimètres la bande
aux pièces spéciales, en les collant avec le mortier imperméabilisant. De même, appliquer les pièces
spéciales LITOBAND SK PIPES COLLAR et LITOBAND P au niveau des passages éventuels de
tuyauterie ou des évacuations. Cette dernière doit être découpée au centre en fonction du diamètre de
l'évacuation.
 Une fois la phase d'imperméabilisation de tous les raccords terminés, procéder à l'imperméabilisation
des surfaces en appliquant la première couche de mortier imperméabilisant et en introduisant le treillis
de renfort en fibre de verre traité contre l'action des alcalins, caractérisé par des mailles de 4X4,5 mm
et un grammage de 150 g/m2. Lors de la pose du treillis, veiller à ne pas former de vagues et à
superposer les rouleaux sur 10 cm au moins. Lorsque la première couche est sèche (environ 4-6 heures
à une température de +23 °C), il sera appliqué la deuxième couche de mortier imperméabilisant en
couvrant complètement les bandes, les joints et le treillis en fibre de verre et en formant une épaisseur
totale de 2 mm au moins.
Ouvrage payé au mètre carré réellement exécuté tous vides déduits et sans aucune plus-value pour
recouvrements horizontaux et verticaux y compris tous les travaux préliminaires et préparation des supports à
revêtir, arêtes, cueillies, larmiers, gouttes d’eau, engravures, retours, couronnements, corniches, moulures,
retombées et formes irrégulières de toutes sortes.
- 159 -
2- ETANCHEITE
L’entreprise doit :
- Demander la réception des supports avant d’entamer les travaux.
- Présenter l’avis technique d’étanchéité du bureau de control avant d’entamer les travaux.
- Présenter un plan d’exécution avec fiches techniques pour validation.
- Présenter les échantillons de tous types pour approbation.
- Fournir les résultats des essais établis par le laboratoire.
Les travaux devront être réalisés conformément aux normes et documents suivants :
- NF.P 84.204 - D.T.U 43.1 "
- NF.P 10.203 - D.T.U 20.12 "
PRIX N°2.1- FORME DE PENTE Y/C CHAPE DE LISSAGE
Cette forme de pente, sera réalisée en béton dosé à 300 kg de ciment par mètre cube, convenablement damée et
dressée. Cette forme présentera les dispositions voulues pour permettre l'écoulement des eaux vers les
gargouilles, avec une pente de 1 % et une épaisseur minimum de 4 cm aux points bas. Cette forme sera
correctement dressée sans aspérité et sans flêche. Au droit des évacuations des eaux pluviales, un défoncement
doit être aménagé dans la forme pour l'encastrement des platines en plomb des gargouilles.
Sur la forme de pente, il sera exécuté une chape de lissage de 2 cm d'épaisseur, au mortier de ciment dosé à 450
kg de ciment par mètre cube. Cette chape sera parfaitement dressée et lissée
Y compris toutes sujétions de mise en œuvre et de finition.
Ouvrage Payé au mètre carré.
PRIX N°2.2- ECRAN PARE-VAPEUR
Sur les terrasses, l’écran par vapeur réalisé sous l’isolation thermique doit être fait sur des supports
parfaitement propres et secs.
Fourniture et mise en œuvre d’un écran pare vapeur sous l’isolation thermique suivant les indications du cahier
des charges du procédé. Il sera constitué :
- D’un enduit d'imprégnation à froid (E.I.F) à base de bitume en solution ou en émulsion d’une teneur en
bitume égale ou supérieure à 40 % ;
- D’un enduit d'application à chaud (E.A.C) à base de bitume oxydé contenant une masse moyenne de
bitume pur de 1,2 kg/m² et de masse minimale de bitume pur 1 kg/m² ;
- D’une feuille de bitume modifié par polymère SBS, d’épaisseur minimale 2,5mm avec armature en
voile de verre de 50 g/m² minimum y compris recouvrement et toutes sujétions de fourniture, main d’œuvre
mise en œuvre ;
- D’un enduit d'application à chaud (E.A.C) à base de bitume oxydé contenant une masse moyenne de
bitume pur de 1,2 kg/m² et de masse minimale de bitume pur 1 kg/m².
Y compris toutes sujétions de fourniture, main d’œuvre et finition.
NB : Tous les matériaux qui seront mis en œuvre doivent être approuves par le bureau de contrôle avant
l’exécution de ces travaux.
PRIX N°2.3- ISOLATION THERMIQUE
Cette isolation thermique sera constituée par :
- 160 -
Des panneaux isolants de 5cm d’épaisseur, constitués de perlite expansée, fibres et liants, à surface bitumée,
soudables, les panneaux devront être jointives.
Ces plaques seront posées à joint en quinconce et décalés. Tout défaut sera réparé sur place par d'autres
panneaux, y compris toutes sujétions de mise en œuvre et de finition.
Un échantillon de ces panneaux devra être présenté au bureau de contrôle pour validation avant mise en
œuvre.
Exécution suivant les règles de l’art, les normes en vigueur, le DTU 43.1, les Avis Techniques des panneaux
et les directives du bureau de contrôle et la maîtrise d’œuvre y compris toutes sujétions de validation auprès
du bureau de contrôle, fourniture, mise en œuvre et de finition
PRIX N°2.4- GORGES POUR SOLINS
Ces gorges à talon arrondi, seront exécutées avec le même mortier que la chape de lissage, et remonteront
sur toute la hauteur de l'acrotère jusqu'à l'arrêt de solins, y compris toutes sujétions de mise en œuvre et de
finition.
Ouvrage Payé au mètre linéaire.
PRIX N°2.5- ETANCHEITE BICOUCHE
L’étanchéité sera posée en système indépendant composé de deux membranes en bitume élastomère modifié
SBS faisant l'objet d'un Avis Technique CSTB ou avis technique équivalent favorable , pour cet emploi, et
exécutée comme suit :
 Enduit d’imprégnation à froid appliqué sur toute la surface à raison de 300 g/m2.
 Couche d’indépendance constituée d’un voile de verre (écran VV 100).
 1ère couche en membrane SBS de 3mm.
 2ème couche en membrane SBS de 4mm.
Les deux membranes seront posées en adhérence totale, soudables au chalumeau, le recouvrement minimal de
10 cm sera assuré entre feuilles en longitudinale et 15cm en transversale.
Y compris traitement des joints de dilatation par trois bandes en même membrane de 4mm d’épaisseur et
50cm de largeur poser en soufflet à intercaler entre chaque couche de membrane.
Nota :
 Prévoir dans les prix un renforcement sous les fils d’eau techniques et des socles sous appareillages en
terrasse technique, par une membrane de 4mm d’épais. en bitume élastomère modifié SBS faisant
l'objet d'un Avis Technique CSTB favorable ou avis technique équivalent pour cet emploi.
Exécution suivant les règles de l’art, DTU et normes en vigueur, et Avis technique favorable du C.S.T.B ou
avis technique équivalent pour tout produit non traditionnel (non traité dans les D.T.U.) et conformément aux
instructions et directives du bureau de contrôle et de la maîtrise d’œuvre.
PRIX N°2.6- ETANCHEITE BICOUCHE DES RELEVES
Cette étanchéité sera constituée de deux membranes à base de bitume élastomère modifié SBS faisant
l'objet d'un Avis Technique CSTB ou avis technique équivalent, et exécuté comme suit :
• Une couche E.I.F.
• Bande d’équerre en membrane SBS, épaisseur 4 mm appliquée aux reliefs de développé 30 cm,
soudée en plein sur la costière et sur la partie courante par un talon de 15 cm.
• Application de la 1ère membrane, épaisseur 3 mm soudée toute la hauteur à 5 cm de la costière avec
un talon de 20 cm au moins sur la partie courante.
• Application de la 2ème membrane armée traitée anti-racines, épaisseur 4mm soudée sur toute la
hauteur avec un talon de 25 cm au moins sur la partie courante.
Exécution suivant les règles de l’art, DTU et normes en vigueur, et Avis technique favorable du C.S.T.B ou
avis technique équivalent favorable pour tout produit non traditionnel (non traité dans les D.T.U.) et
conformément aux instructions et directives du bureau de contrôle et de la maîtrise d’œuvre.
- 161 -
PRIX N°2.7- PROTECTION MECANIQUE
Cette protection doit être exécutée au fur et à mesure de l'avancement des travaux d’étanchéité et elle
sera constituée par.
Non-tissé, posé à recouvrement de 10 cm environ ;
Une couche de sable de 2 cm d’épaisseur minimum ;
Un dallage coulé sur place en béton dosé à 350 kg de ciment « CPJ 45 » de 4 cm d'épaisseur, soigneusement
taloché.
Ce dallage sera fractionné en carrés ; par des joints secs tous les uns mètres, et par des joints de 2 cm tous les 6
m, (celui-ci régnera obligatoirement en bordure de tous les reliefs et émergences) ;
Ces joints de 2 cm seront garnis par un produit bitumineux imputrescible apte aux déformations alternées ;
Un badigeonnage à la chaux alunée en 3 couches croisées sur les zones non revêtues, y compris toutes les
sujétions de mise en œuvre et de finition et sera mesuré entre les nez d’acrotère
PRIX N°2.8- PROTECTION DES RELEVES
Cette protection est assurée par un solin constitué par un enduit au mortier de ciment dosé à 350 Kg de
ciment CPJ 45, de 3 à 4 cm d'épaisseur soigneusement taloché, armé d'un grillage à maille hexagonale à triple
torsion.
Ce grillage doit être fixé en tête du relevé, dans le support, par au moins 3 fixations par mètre, situées au-
dessus du relevé d'étanchéité.
Ce solin formera un talon arrondi à la base. Il sera fractionné verticalement par des joints secs tous les 2
m. Ce solin sera badigeonné par 3 couches croisées de chaux alunée sur les zones non revêtues. Y compris
toutes les sujétions de mise en œuvre et de finition.
PRIX N°2.9- ETANCHIETE LEGERE DES SALLES DE BAINS ET BALCONS
Destination : les salles d’eaux, les sanitaires et balcons.

Ce prix rémunère la fourniture et la pose de l'étanchéité légère des salles d'eau.
Pour salles d’eau, sanitaires, et tout autre emplacement désigné sur les plans.
Ce prix concerne l’exécution d’une étanchéité à système adhérent constituée de :

- Une chape de lissage de 2cm ;
- Une couche d’Enduit d’Imprégnation à Froid (EIF) ;
- Une couche d'Enduit d'Application à Chaud (EAC) ;
- 1ère couche de bitume élastomère modifié SBS possédant un avis technique "CSTB", avis technique
équivalent ;
- Une couche d'Enduit d'Application à Chaud (EAC) ;
- 2ième couche de bitume élastomère modifié SBS possédant un avis technique « CSTB », avis technique
équivalent. L’épaisseur totale des deux membranes de bitume élastomère modifié SBS est de 5mm
minimum ;
- Une couche de mortier de ciment d'un centimètre d'épaisseur qui servira de protection. (La protection
définitive est prévue dans le lot revêtement).
Cette étanchéité remontera sur les parties verticales de :

- 0,30 m minimum sur toute la périphérie avec recouvrement de 10 c y compris toutes sujétions de mise
en œuvre et de finition ;
- 2,00m minimum dans les SDB (relevé contre-douche) avec recouvrement de 10 cm, y compris toutes
- 0,50m minimum de débordement au niveau des seuils de la porte ou accès ;
- 162 -
- Les feuilles constituant la même couche seront collées entre elles par recouvrement de 0,10m de
largeur au moins.
Cette étanchéité sera payée au mètre carré, développé, vue en plan. Y compris fourniture, poses main d’œuvre
et protection.
NB : Cet article ne sera payé que si chaque couche de feutre bitumé ou bitume armé fera l'objet d'une réception
par le bureau de contrôle désigné par l'entreprise à sa charge et accepté par le maître d’ouvrage.
L'ensemble exécuté conformément aux règles de l'art et aux instructions de la Maîtrise d'œuvre, y compris
toutes sujétions de mise en œuvre et de finition.
PRIX N°2.10- ETANCHEITE VERTICALE
L’étanchéité sera réalisée suivant les normes du D.T.U. (43.1-14.1).

Etanchéité sur parois verticales enterrées sur toute la profondeur jusqu’au moins 15cm au-delà du niveau fini
des terres, y compris retour et retombée de la semelle, la mise en œuvre doit être assurée par une main d’œuvre
qualifiée et comprenant :
a) Préparation des supports
- Supprimer balèvres et aspérités, ragréer les trous, rectifier et dresser les arrêtes et les angles.
- Planéité : 10 mm sous 2 m et 2 mm sous 0,2 m.
- Chanfreiner au mortier le raccordement des murs avec la semelle de fondation.
- Nettoyer la paroi à traiter.
- Passer la surface à traiter à l'EIF spécial agréé par la maîtrise d’œuvre et le bureau de contrôle.
b) Revêtement d’étanchéité
- Revêtement monocouche conforme à la norme NF EN 13969 à base de feuilles armées (250g/m2),
épaisseur nominale 4mm, traitées anti-racines, en bitume modifié par élastomère SBS, mises en œuvre par
soudage en plein sur la paroi au chalumeau avec recouvrement latéral de 10 cm minimum, soudé et fermé à la
spatule, après application d'un enduit d'imprégnation à froid à hautes performances (l’étanchéité du présent
article doit avoir un avis technique CSTB ou avis technique équivalent).
- Protection par enduit grillagé au mortier de grains de riz hydrofuge ou autre procédé adapté au produit
proposé et approuvé par le bureau de contrôle et le BET.
c) Traitement des points singuliers
- Jonction paroi et semelle :
Chanfrein au mortier de ciment ou fourniture et pose d’une bande d'équerre de renfort conforme à la norme NF
P 84-204 (DTU 43.1).
- Joints de dilatation
Réalisés avec un procédé bénéficiant d’un avis technique CSTB ou avis technique équivalent favorable pour
cet usage et agrée par le bureau de contrôle, et protégés par un profilé métallique en tôle d'acier galvanisé à
chaud, épaisseur 10/10ème fixé sur un côté.
- Pénétrations et émergences
Fourniture et pose d’une platine plomb épaisseur 20/10, soudée étanche adaptée à l’usage considéré est mise en
œuvre sur la paroi étanchée. Une sous couche de renfort dépassant de 5cm le périmètre de la platine est soudée
sur le support préalablement imprégné. La platine est fixée sur le support, et le revêtement d’étanchéité est
soudé sur la platine.
- Fixations mécaniques
Les fixations du revêtement d’étanchéité sont conformes au § 8.6 de la NF P 84-204-1-2 (DTU43.1). En tête de
lé, les fixations doivent être en matériau inoxydable ou protégées par une bande soudée de 10 cm de hauteur
minimum.
- Partie haute de l’étanchéité
La partie haute du revêtement d’étanchéité sera protégée soit:
- Par une engravure, un becquet ou un bandeau de dimension conformes à celles requises pour les relevés
autoprotégés (DTU 43.1)
- Par une bande métallique (solin) avec joint mastic élastomère (norme NF P 10-203 DTU 20.12),
Bénéficiant d'un Avis Technique.
- 163 -
!!Nota : Le revêtement d’étanchéité est systématiquement protégé de manière à éviter les endommagements
mécaniques lors du remblaiement.
Tout le procédé, y compris toutes sujétions de traitements des points singuliers, joints de dilatation,
réservations, traversées, pénétrations et émergences et fixations mécaniques, doit être réalisé suivant les règles
de l’art, DTU, les normes en vigueur et conformément aux directives du bureau de contrôle et de la maîtrise
d’œuvre.Ouvrage payé au mètre carré.
PRIX N°2.11- ETANCHEITE DES JOINTS DE DILATATION
Tous les joints de dilatation horizontaux aux étages seront traités de la façon suivante ; fourniture et
mise en place d’un plomb de 3 mm d’épaisseur, dressé sous forme de « T » de 60 mm x 200 mm réalisé avec
une couche de feutre entre deux couches de l’E.A.C. réalisé sur la longue horizontale avec retour vertical de
20cm (hauteur plinthe),
PRIX N°2.12- ETANCHEITE JARDINIERE
Toutes les jardinières recevront une étanchéité qui sera réalisée comme suit :
1 couche d’enduit étanche ;
1 couche d’adhérence au FLINTKOTE;
1 couche d’E.A.C;
Une première couche d’épaisseur de 2 mm
Une 2eme couche d’épaisseur 4 mm, avec un recouvrement minimal de 15 cm
Une couche de renforcement au niveau des angles de 2 mm
Protection en enduit grillagée.
PRIX N°2.13- ETANCHEITE LIQUIDE
Localisation pour piscine sous carrelage :
1- Préparation :
Dans le cas d'une surface de béton poreux complètement sèche et durcie (humidité de surface jusqu'à
4%), appliquer une ou deux couches d'Epoxy Primer 100 à raison d'environ 0,25 kg/m2 par couche.
Il peut être appliqué sur des surfaces avec une humidité allant jusqu'à 3-4 %. Peut être accéléré pour
réduire son temps de durcissement à basse température (accélérateur époxy). Application au rouleau ou
à l'airless. Une fois durcie, la surface du revêtement doit avoir une finition brillante, si elle est mate,
cela signifie que la porosité de la surface n'est pas bien scellée, une couche supplémentaire de résine
doit être appliquée.
2- Membrane d'étanchéité principale appliquée par pulvérisation à chaud POLYUREA

RAYSTON
Résine polyurée pure à trois composants. Appliquée à l'aide d'une machine à pulvériser à chaud (1:1
par volume), pour créer une membrane d'étanchéité liquide de grande épaisseur, continue, sans joints
ni chevauchements, très élastique et dotée d'une excellente capacité à combler les éventuelles fissures
du support. Il présente également une excellente résistance chimique. ETE (Évaluation Technique
Européenne No. 16/0148) pour 25 ans. Certifié EN-1504 pour la protection des structures en béton.
Commencer le traitement sur les parois verticales. Appliquer au moins 2 - 2,5 kg/m2 de POLYUREA
RAYSTON. Il est recommandé d'appliquer le POLYUREA RAYSTON dans une couleur similaire à
celle de la couche de finition.
3- Couche de finition :
Pour une adhérence optimale entre le POLYUREA RAYSTON et la couche de finition, la première
couche de la couche de finition doit être appliquée le même jour, de préférence 1 à 2 heures après
l'application de la couche de POLYUREA RAYSTON. La membrane POLYUREA RAYSTON doit
- 164 -
être soigneusement nettoyée avant l'application de la première couche de protection. Si nécessaire, la

surface doit être correctement nettoyée avec le Diluant Rayston.
a) Membrane d'étanchéité liquide laissée apparente, protégée par une couche de finition
polyuréthane aliphatique à deux composants : Paintchlore 2K. Appliquer deux couches de 250
g/m2 chacune.
b) Si la membrane d'étanchéité est recouverte de carreaux ou de gresite, pour augmenter
l'adhérence sur cette surface, il faut appliquer une dernière couche de TP Flex Primer (en
fonction de la température ambiante), environ 0,3 kg/m².
c) Ensuite, saupoudrer du sable de quartz jusqu'à saturation, lorsque la résine est encore fraîche,
0,3 - 0,8 mm, 1 - 2 kg/m². Pour une adhérence optimale entre le POLYUREA RAYSTON et
la finition TP Flex Primer, le TP Flex Primer doit être appliqué le même jour, de préférence 1
à 2 heures après l'application du revêtement POLYUREA RAYSTON.
- 165 -
3- REVETEMENTS SOLS – MURS
A- REVETEMENT SOL
PRIX N°3.1- REVETEMENT DE SOL EN CARREAUX GRES CERAME DE DIMENSION 60*60

Ce prix rémunère la fourniture et la pose de revêtement de sol en carreaux grès cérame d’importation de 1er
choix à bords rectifiés, de dimensions 60x60 cm de marque :
 Marque Margrés référence Tortora TL3 NR ou similaire destinée pour les terrasses des chambres,
les offices 1er Etages et 2eme Etage, les locaux informatiques des 3 étages, … réalisé suivant plan et
calepinage fourni par l’architecte. La couleur sera au choix de l’Architecte.
 Marque Margrés référence Tool Tortora TL3 A ou similaire destinée pour tous les chambres, les
suites et les T2 situées au niveaux du RDC et des 3 étages, … réalisé suivant plan et calepinage
fourni par l’architecte. La couleur sera au choix de l’Architecte.
Echantillon et teinte à soumettre à l’approbation du Maître d’œuvre et du maitre d'ouvrage avant toute
exécution.
Cet ouvrage comprend:
 Nettoyage et préparation des supports,
 Forme de pose au mortier de ciment dosé à 350 kg (épaisseur 7 à 10cm minimum et en fonction de
l’encombrement des réseaux et planéité des dallages et planchers).
 La fourniture et la pose de carreaux à joints selon le choix de l’architecte, posées à l’aide de ciment
colle type Sika ou similaire. La colle est à faire valider par le BET/ l’architecte et ou BCT avant
toute exécution
 Le remplissage des joints en poudre colorée de marque Mapei, Groupopuma ou équivalent, teinte au
choix de l’architecte. Ces joints doivent être réguliers et rectilignes.
Le revêtement doit répondre aux caractéristiques techniques suivantes (norme de référence EN 14411-
Annexe G et ISO 13006 - Annexe G) :
 Epaisseurs : 20 mm ± 0,5 mm
 Masse d’eau absorbée, en pourcentage : E<0,5%
 Module de rupture : ≥35N/mm2
 Résistance à la rupture : ≥1300 N
 Résistance à l’abrasion profonde des carreaux non émaillés : <175 mm3
 Résistance au choc thermique : Résistant
 Résistance au gel : Résistant
 Résistance aux produits domestiques de nettoyage : Minimum B
 Résistance à la glissance : R11
 Joints conseillés : Intérieur Minimum 2mm / Extérieur Minimum 3mm (5mm couleur Grey)
Echantillons à soumettre pour approbation à la maîtrise d’œuvre.

L’ensemble sera exécuté conformément aux plans et détails de l’architecte, aux prescriptions du CCTP, aux
règles de l’art, aux normes en vigueur et aux recommandations du DTU.
Ouvrage payé au mètre carré réel, sans plus-value pour petites parties ou surfaces horizontales, verticales
ou inclinées, paliers d’escaliers y compris fournitures, mise en œuvre, joint creux, forme de pose, découpe
- 166 -
laser, chutes, raccords, remplissage des joints, nettoyage, protection et toutes sujétions d’exécution ainsi que
tous les ouvrages nécessaires à la bonne finition du revêtement.
PRIX N°3.2- PLINTHES DE 10 CM DE HAUTEUR POUR CARREAUX GRES CERAME DE

DIMENSION 60*60
Ce prix rémunère la fourniture et la pose de plinthes de carreaux en grès cérame d’importation de 1er choix
teinté dans la masse à bords rectifiés, en carreaux grès cérame d’importation de dimensions 60*10 cm, de
marque :
 Marque Margrés référence Tortora TL3 NR ou similaire destinée pour les terrasses des chambres,
les offices 1er Etages et 2eme Etage, les locaux informatiques des 3 étages, … réalisé suivant plan et
calepinage fourni par l’architecte. La couleur sera au choix de l’Architecte.
 Marque Margrés référence Tool Tortora TL3 A ou similaire destinée pour tous les chambres, les
suites et les T2 situées au niveaux du RDC et des 3 étages, … réalisé suivant plan et calepinage
fourni par l’architecte. La couleur sera au choix de l’Architecte.
Parfaitement rectiligne et sans arrête supérieure ni épaisseur apparente. Finition de surface, couleur et
calepinage sont au choix de l’architecte et comprenant :
 Nettoyage parfait des supports à revêtir de toutes impuretés ;
 Exécution d’un crépi d’adossement d’un centimètre d’épaisseur en mortier avec du gros sable;
 Fourniture et pose de plinthe en grès cérame de revêtement marque Margrés Tool Tortora TL3 A ou
similaire, de 10 cm de hauteur, à poser à la bande ou au cordeau à bain soufflant de mortier de
ciment. La gorge devra présenter une planitude parfaite avec le sol et leurs bords supérieurs
parfaitement arasés.
 Protection de la plinthe, après masticage et rebouchage des joints, par bande adhésive jusqu’à
 Après la deuxième couche de peinture, il sera exécuté un lustrage à la sciure ou autre ;
 Exécution d’un nettoyage et lavage de finition après achèvement des travaux ;
Le prix de règlement s’entend pour l’ouvrage complètement terminé y compris toutes sujétions de
fourniture, de mise en œuvre, de pose, de piochement d’enduit existant, de découpes, de raccords, de
masticage, de rebouchage, de sujétions au droit de raccordement de l’enduit à la plinthe, de protection, de
nettoyage et sans plus-value aucune pour petites parties ou parties courbes, et sans supplément pour
l’exécution de tous les raccords nécessaires au droit de tous les percements, trous et scellements, lorsque
ceux-ci sont exécutés après le revêtement, etc.
Y compris toutes sujétions de fourniture et pose et toutes finitions.
Ouvrage payé au mètre linéaire réel.
PRIX N°3.3- REVETEMENT MARCHES ET CONTRE MARCHES EN PIERRE DE TAZA DE
DIMENSION 30*60
Ce prix rémunère la fourniture et la pose d’un revêtement de sol en Pierre de Taza de premier choix de
dimension 30*60 cm et de 3 cm d’épaisseur selon prescriptions ci-dessous, comprenant chape, ciment
colle, traitement de joints, nettoyages, découpes, traité avec résine spéciale de rebouchage des trous et toutes
- 167 -
sujétion. Sans plus-value pour petites parties ou faibles largeurs et pour les surfaces de forme géométrique
irrégulières.
Le support de 0.045 m d'épaisseur sera exécuté au mortier dosé 250Kg de ciment. Après nettoyage soigné du
support. La colle ou l'adhésif utilisé pour la pose doit bénéficier d'une Certification CSTB ou avis technique
approuvé par un bureau de contrôle, et validé par la maitrise d'œuvre et le maitre d'ouvrage avant toute
exécution.
Par grande chaleur, si le support a été longtemps exposé au soleil, il doit être humidifié la veille. La
température du support ne doit jamais être supérieure à 30°C.
A la fin du chantier, il est important de bien laisser sécher le revêtement durant une période d'une à trois
semaines.
Sont inclus dans le prix la fourniture et la pose des marches et contremarches en Pierre de Taza des escaliers
principaux :
 Implantation et traçage conformément au plan de l’Architecte, y compris coupes, tous détails et
toutes sujétions de mise en œuvre,
 Traitement des joints de marbre,
 Traitement surfacique du marbre.

L’ensemble sera exécuté conformément à l’échantillon validé par l’architecte, aux plans, détails et
calepinage de l’architecte, aux prescriptions du CCTP, aux règles de l’art, aux normes en vigueur et aux
recommandations du DTU.
ou inclinées, paliers d’escaliers y compris fournitures, mise en œuvre, forme de pose, découpe laser, chutes,
raccords, remplissage des joints, nettoyage, protection et toutes sujétions d’exécution ainsi que tous les
ouvrages nécessaires à la bonne finition du revêtement.
PRIX N°3.4- PLINTHES EN PIERRE DE TAZA DE 10 CM DE HAUTEUR
Ce prix rémunère la fourniture et pose de plinthe en Pierre de Taza de premier choix de 3 cm d’épaisseur et
de 10cm de hauteur sans arrête supérieure ni épaisseur apparente selon prescriptions ci-dessous et suivant
plans et détails de l’architecte.
À réaliser comme suit :
 Fourniture et pose de plinthe en pièrre de Taza, à poser à la bande ou au cordeau à bain soufflant de
mortier de ciment. La gorge devra présenter une planitude parfaite avec le sol et leurs bords
supérieurs parfaitement arasés.
L'ensemble exécuté conformément à l’échantillon validé par l’architecte, aux règles de l'art, aux D.T.U. y
compris toutes sujétions de fourniture, de mise en œuvre, de pose, de piochement d’enduit existant, de
découpes, de raccords, de masticage, de rebouchage, de sujétions au droit de raccordement de l’enduit à la
- 168 -
plinthe, de protection, de nettoyage et sans plus-value aucune pour petites parties ou parties courbes, et sans
supplément pour l’exécution de tous les raccords nécessaires au droit de tous les percements, trous et
scellements, lorsque ceux-ci sont exécutés après le revêtement, etc.
PRIX N°3.5- REVETEMENT POUR PISCINE EN CARREAUX EFFET PIERRE DE BALI DE

DIMENSIONS 15*15
Ce prix rémunère la fourniture et pose de revêtement pour piscine en carreaux effet pierre de Bali d’importation
de 1er choix teinté dans la masse à bords rectifiés, de marque Delconca ou équivalent, dimensions 15x15 cm,
couleurs, finition de surface et calepinage sont au choix de l’architecte et comprenant :
 Préparation des supports suivant les recommandations du DTU et normes en vigueur.
 La forme au mortier de ciment de 5 cm d’épaisseur minimum, parfaitement dressée et damée.
 La pose des carreaux se fera par ciment colle bénéficiant d’avis technique CSTB ou autre organisme
agréé.
 Le remplissage des joints en poudre colorée de marque Delconca ou équivalent, teinte au choix de
l’architecte. Ces joints doivent être réguliers et rectilignes.
Annexe G):
 Epaisseurs : 10,3 mm
 Qualité de surface : Minimum 95%
 Résistance à la rupture : ≥1300 N
 Dilatation due à l'humidité : 0,04 mm/m
 Résistance aux taches : Minimum classe 3
PRIX N°3.6- REVETEMENT DE SOL EN CARREAUX GRES CERAME DE DIMENSION 30*30
Ce prix rémunère la fourniture et pose du revêtement de sol en carreaux grès cérame d’importation de 1er
choix teinté dans la masse à bords rectifiés, de marque Cipa Grès Oumi ou similaire, dimensions 30x30 cm,
couleurs, finition de surface et calepinage sont au choix de l’architecte et comprenant :
- 169 -

toute exécution
 Le remplissage des joints en poudre colorée, teinte au choix de l’architecte. Ces joints doivent être
réguliers et rectilignes.
Le revêtement doit répondre aux caractéristiques techniques suivantes :
 Epaisseur : 8.4 mm
 Comportement au gel : Satisfaisant selon essai normalisé
 Résistance à la flexion : ≥ 35N/mm2
 Résistance à l’abrasion profonde : < 175 mm3
 Coefficient de dilatation thermique linéaire : ≤ 9 MK^-1
PRIX N°3.7- PLINTHE DE 10 CM POUR CARREAUX EN GRES CERAME DIMENSION 30*30
Ce prix rémunère la fourniture et pose de Plinthe en carreaux de grès cérame d’importation de 1er choix
teinté dans la masse à bords rectifiés, de marque Cipa Grès Oumi ou similaire, dimensions 10 x30 cm,
couleurs, sans arrête supérieure ni épaisseur apparente, finition de surface et calepinage sont au choix de
l’architecte et comprenant :
 Fourniture et pose de plinthe en carreaux grès cérame antidérapants, à poser à la bande ou au
cordeau à bain soufflant de mortier de ciment.
 Le remplissage des joints en poudre colorée teinte au choix de l’architecte. Ces joints doivent être
- 170 -

Y compris toutes sujétions de fourniture et pose et toutes finitions
PRIX N°3.8- REVETEMENT DE SOL EN GRANITO POLI GRIS Y/C PLINTHE
Ce prix comprend la fourniture et la pose de revêtement de sol en granito poli gris reposera sur une forme de
pose en mortier de ciment de 5cm d'épaisseur parfaitement dressée et damée. La chape d'usure sera en
gravette n°1 et 2 de marbre (à faire agréer par l'architecte), coulée au ciment blanc, teintée ou non au choix
de l'architecte, d'une épaisseur de 15mm, les joints de rupture en quadrillage selon plan seront en plastique
de 5 mm d'épaisseur.
Plinthe de 10 cm de même nature.
Le prix comprend masticage, démastiquage et tous les ponçages nécessaires ainsi que le lustrage jusqu'à
obtention d'un aspect poli sans rayures et doux au toucher, y/c mise en œuvre, forme, raccords, joints,
polissage, lustrage, plinthe, et toutes sujétions.
Ouvrage payé au mètre carré développé, y compris plinthes de 10 cm de hauteur, sans plus-value pour
petites parties ou surfaces horizontales, verticales ou inclinées, paliers d’escaliers y compris fournitures,
mise en œuvre, forme de pose, nettoyage, protection et toutes sujétions d’exécution ainsi que tous les
PRIX N°3.9- REVETEMENTS SOL ET MURS EN CARREAUX GRES CERAME EFFET PIERRE
PURE STONE DE DIMENSION 60*60
Ce prix rémunère la fourniture et pose de carreaux en grès cérame d’importation de 1er choix à bords
rectifiés, de marque Magrés de référence Grey PS4 ACR effet pierre pure stone, dimensions 60x60cm,
couleurs, finition de surface et calepinage sont au choix de l’architecte.
 Forme de pose au mortier de ciment dosé à 350 kg (épaisseur 7 à 10 cm minimum et en fonction de
toute exécution
 Epaisseurs : 9 mm ± 0,5 mm
- 171 -

 Résistance à la flexion : ≥1300 N
 Résistance à l’abrasion : <175 mm3
 Résistance aux produits domestiques de nettoyage : Minimum B
 Résistance à la glissance : R11
 Joints conseillés : Intérieur Minimum 2mm / Extérieur Minimum 3mm
Echantillons à soumettre pour approbation à la maîtrise d’œuvre et le maitre d'ouvrage avant toute
exécution.
L’ensemble sera exécuté conformément aux plans, détails et calepinage de l’architecte, aux prescriptions du
CCTP, aux règles de l’art, aux normes en vigueur et aux recommandations du DTU.
ou inclinées, paliers d’escaliers y compris fournitures, mise en œuvre, forme de pose, joint creux, découpe
laser, chutes, raccords, remplissage des joints, nettoyage, protection et toutes sujétions d’exécution ainsi que
tous les ouvrages nécessaires à la bonne finition du revêtement.
PRIX N°3.10- REVETEMENT DE SOL EN MARBRE SERPEGGIANTE OU WHITE WOOD
Ce prix rémunère la fourniture et pose de revêtement de sol en marbre de 2cm minimum d’épaisseur Type
SERPEGGIANTE 1er choix, de dimensions 60*60, réalisé suivant plan de calepinage fourni par l’architecte,
y compris forme de 5 cm, traitement des joints, mortier de pose, nettoyages, traité avec résine spéciale de
rebouchage des trous et toutes sujétions. Echantillon à soumettre à l’approbation de l’Architecte et le maitre
d'ouvrage.
exécution.
ou inclinées, paliers d’escaliers y compris fournitures, mise en œuvre, forme de pose, ponçage, polissage,
découpe laser, chutes, raccords, remplissage des joints, nettoyage, protection et toutes sujétions d’exécution
ainsi que tous les ouvrages nécessaires à la bonne finition du revêtement.
PRIX N°3.11- PLINTHE DE HAUTEUR 10 CM POUR MARBRE SERPEGGIANTE OU WHITE
WOOD
Fourniture et pose de plinthes en marbre type SERPEGGIANTE, de 2cm minimum d’épaisseur et de10 cm
de hauteur semi encastrée à bords biseautés, sans arrête supérieure ni épaisseur apparente, à réaliser comme
suit :
 Exécution d’un crépi d’adossement d’un centimètre d’épaisseur en mortier avec du gros sable ;
 Fourniture et pose de plinthe en marbre Ibiza, à poser à la bande ou au cordeau à bain soufflant de
- 172 -
PRIX N°3.12- REVETEMENT DE SOL EN MARBRE CREMA ROYALE DE 60*60
Ce prix rémunère la fourniture et pose de revêtement de sol en marbre MARBRE CREMA ROYALE de
2cm d’épaisseur 1er choix, de dimensions 60*60 cm, réalisé suivant plan de calepinage fourni par
l’architecte, y compris forme de 5 cm, traitement des joints, mortier de pose, nettoyages, traité avec résine
spéciale de rebouchage des trous.
exécution.
PRIX N°3.13- PLINTHE DE HAUTEUR 10 CM EN MARBRE CREMA ROYALE DE

DIMENSSIONS 60*60
Ce prix rémunère la fourniture et pose de plinthes en marbre type CREMA ROYALE, de 2cm minimum
d’épaisseur de dimensions de 10*60 cm semi encastrée à bords biseautés, sans arrête supérieure ni épaisseur
apparente, à réaliser comme suit :
 Exécution d’un crépi d’adossement d’un centimètre d’épaisseur en mortier avec du gros sable ;
 Fourniture et pose de plinthe en marbre Ibiza, à poser à la bande ou au cordeau à bain soufflant de
- 173 -
PRIX N°3.14- PEINTURE EPOXYDIQUE ANTI-POUSSIERE Y/C TRAÇAGE DES PLACES DE

STATIONNEMENT, DES FLECHES DE DIRECTIONS SUR SOL
Destination :
Cette peinture Epoxydique anti-poussière de chez COLORADO, ASTRAL ou équivalent, teinté au choix de
l'architecte, exécutée sur (sols, murs et poteaux) suivant plans de repérage et les indications de la maîtrise
d’œuvre, et comprenant :
Préparation :
Le support doit être sèche, saine, non désagrégé et ne présentant pas trop d’irrégularités de la surface ou de
trace de gras, conformément au DTU 59.3.
Sol :
 Ponçage très soigné afin d’enlever les particules non adhérentes.
 Epoussetage des supports à l’aspirateur industriel.

 La surface à peindre doit être rugueuse, sinon procéder au dérochage de la chape de ciment à l’aide
d’une solution acidulée (eau+acide chlorhydrique) suivi d’un lavage à l’eau clair, puis laissé sécher.
 Application d’une couche primaire adaptée à la nature du support.
Finition :
Application de deux couches de finition d’une épaisseur de 50 microns par couche, Un délai de 24 heures
entre les deux couches de finition doit être respectée.
La mise en service des locaux n’est faite qu’après une semaine de l’application du système.
Y compris :
 Le traçage et la délimitation des places de parking.
 Numérotage des places.
 Flèches signalétiques de directions
 Double bande signalétique sur hauteur de 1.00m sur murs périphériques et autour des poteaux.

L’ensemble sera exécuté conformément aux plans et détails de l’architecte, aux prescriptions du CCTP, aux
règles de l’art, aux normes en vigueur et aux recommandations du DTU.
- 174 -
PRIX N°3.15- REVETEMENT DE TABLE VASQUE EN MARBRE CREMA ROYALE Y

COMPRIS PLINTHE ET RETOMBEES POUR WC
Ce prix rémunère la fourniture et pose de revêtement de table vasque en marbre CREMA ROYALE
d’épaisseur de 3 cm minimum, réalisé suivant plan de calepinage fourni par l’architecte.
Posé et scellé au mortier dosé à 300Kg de ciment CPJ35, masticage des joints au ciment blanc (teinte au
choix de l’architecte) finition polie et lustrée brillante. Joints de fractionnement réglementaire.
L'entrepreneur devra assurer la protection du revêtement par une couche de plâtre. Après réalisation du faux
plafond, il sera procédé au ponçage du revêtement au nombre de couches suffisantes. Le lustrage sera réalisé
en fin des travaux pour obtenir un « fini poli brillant ».
Ce prix comporte le calage, y compris retombées et plinthes de 10 cm, bord supérieur poli, posée sur la
paillasse en raccord avec le revêtement vertical.
Echantillon à soumettre à l’approbation de l’Architecte et le maitre d'ouvrage.
L'ensemble exécuté conformément aux règles de l'art et au D.T.U, y compris masticage des bords
périphériques au silicone teinte au choix de l'architecte et y compris réservations pour vasques de toutes
natures et dimensions (mode de coupe à soumettre à l’architecte pour avis et approbation), chevilles
chimique, boulons en acier inoxydable, et toutes sujétions de mise en œuvre et de finition.
Ouvrage payé au mètre carré développé, y compris plinthe de 10 cm et retombées.
PRIX N°3.16- REVETEMENT DE TABLE VASQUE EN MARBRE SERPEGIANTE Y COMPRIS

PLINTHE ET RETOMBEES POUR WC PUBLIC RDC
Ce prix rémunère la fourniture et pose de revêtement de table vasque en marbre SERPEGIANTE d’épaisseur
de 3 cm minimum, réalisé suivant plan de calepinage fourni par l’architecte.
Posé et scellé au mortier dosé à 300Kg de ciment CPJ35, masticage des joints au ciment blanc (teinte au
choix de l’architecte) finition polie et lustrée brillante. Joints de fractionnement réglementaire.
L'entrepreneur devra assurer la protection du revêtement par une couche de plâtre. Après réalisation du faux
plafond, il sera procédé au ponçage du revêtement au nombre de couches suffisantes. Le lustrage sera réalisé
en fin des travaux pour obtenir un « fini poli brillant ».
Ce prix comporte le calage, y compris retombées et plinthes de 10 cm, bord supérieur poli, posée sur la
paillasse en raccord avec le revêtement vertical.
Echantillon à soumettre à l’approbation de l’Architecte et le maitre d'ouvrage.
L'ensemble exécuté conformément aux règles de l'art et au D.T.U, y compris masticage des bords
périphériques au silicone teinte au choix de l'architecte et y compris réservations pour vasques de toutes
natures et dimensions (mode de coupe à soumettre à l’architecte pour avis et approbation), chevilles
chimique, boulons en acier inoxydable, et toutes sujétions de mise en œuvre et de finition.
Ouvrage payé au mètre carré développé, y compris plinthe de 10 cm et retombées.
- 175 -
B- REVETEMENTS DE MURS
PRIX N°3.17- REVETEMENTS DE MUR EN CARREAUX DE CERAMIQUE EFFET BEJMAT DE

DIMENSION 6*24
Ce prix rémunère la fourniture et pose de carreaux en céramique d’importation de 1er choix à bords rectifiés, de
marque Marazzi Lume grège luxe, dimensions 6x24 cm, couleurs, finition de surface et calepinage sont au
choix de l’architecte.
toute exécution
 Le remplissage des joints en poudre colorée de marque Marazzi lume, teinte au choix de l’architecte.
Ces joints doivent être réguliers et rectilignes.
 Epaisseurs : 10 mm
 Coefficient de dilatation thermique linéique ≤ 9
 Réaction au feu : Classe A1 FL / A1
Echantillons et teinte à soumettre pour approbation à la maîtrise d’œuvre et le maitre d'ouvrage
avant toute exécution.
ou inclinées, paliers d’escaliers y compris fournitures, mise en œuvre, forme de pose, joint creux, ponçage,
polissage, découpe laser, chutes, raccords, remplissage des joints, nettoyage, protection et toutes sujétions
d’exécution ainsi que tous les ouvrages nécessaires à la bonne finition du revêtement.
PRIX N°3.18- REVETEMENTS DE MUR EN CARREAUX GRES CERAME DE

DIMENSION 30*60
Ce prix rémunère la fourniture et pose de carreaux en céramique d’importation de 1er choix à bords rectifiés,
de marque Love Ceramic Tiles collection Sens Grey Touch, dimensions 30x60 cm, couleurs, finition de
surface et calepinage sont au choix de l’architecte.
- 176 -

toute exécution
 Le remplissage des joints en poudre colorée teinte au choix de l’architecte. Ces joints doivent être
 Epaisseurs : [7,3-8,8mm] max ± 0,5 mm
 Résistance à l’abrasion : <175 mm3
 Résistance aux produits domestiques de nettoyage : Minimum UB
Le prix comprend joint creux et toutes sujétions d’exécution.
PRIX N°3.19- REVETEMENTS DE MUR EN MARBRE CREMA ROYALE
Ce prix rémunère la fourniture et pose du revêtement des murs pour encadrement des ascenseurs en marbre
type Crema Royale d’épaisseur de 2 cm exécuté suivant détail de l’architecte, finition lisse suivant choix de
l’architecte. Le marbre ne doit présenter aucun défaut ni fissures. Les dimensions au choix de l’architecte.
Ce revêtement sera exécuté suivant plans d’architecte y compris bande de retour. Cet ouvrage comprend :
 Dressage des murs par enduit au mortier de ciment de 15mm minimum.
 Agrafes en fil d’acier inox,
 Remplissage des vides au mortier de ciment dosé à 350 kg,
- 177 -
 Remplissage des joints,
 Nettoyage, ponçage et lustrage

ou inclinées y compris fournitures, mise en œuvre, forme de pose, ponçage, polissage, découpe laser, chutes,
PRIX N°3.20- REVETEMENTS EN PIERRE VOLCANIQUE
Ce prix rémunère la fourniture et pose du revêtement en pierre volcanique de 1er choix à bords rectifiés, de
3cm d’épaisseur, de dimensions 4*30 cm et 6*30 cm, finition de surface rugueuse, couleurs, et calepinage
sont au choix de l’architecte et comprenant :
 Préparation des supports suivant les recommandations du DTU et normes en vigueur.
 La forme au mortier de ciment de 5 cm d’épaisseur minimum, parfaitement dressée et damée.
 La pose se fera par ciment colle bénéficiant d’avis technique CSTB ou autre organisme agréé.

ou inclinées y compris fournitures, mise en œuvre, forme de pose, ponçage, polissage, découpe laser, chutes,
PRIX N°3.21- REVETEMENTS DE MUR EN PLAQUE FIBRE DE CIMENT
Ce prix rémunère la fourniture et pose du revêtement en plaque fibres de ciment pour façades marque
EQUITONE TECTIVA ou similaire, couleurs, finition de surface et calepinage sont au choix de l’architecte.
 Une ossature métallique conformément à l’Avis du CSTB 2/15-1680 ou Avis Technique

approuvé par un bureau de contrôle.
 Plaque de fibre de ciment hydrofuge.
- 178 -
Le revêtement doit répondre aux caractéristiques techniques suivantes (norme de référence NF EN 12467) :
 Epaisseur : 8 mm
 Masse surfacique : 14,4 kg/m²
 Résistance à la flexion ≥ 18 MPa
 Module d’élasticité ≥ 13 000 MPa
 Masse volumique de 1,58 kg/cm3, atteignent des performances aux chocs correspondant à la classe
d’exposition aux chocs Q4, en paroi facilement remplaçables, définie dans la norme NF PO8-302.
 Les plaques satisfont aux exigences de la classe 4 (catégorie A) définie au paragraphe 5.4.3 de la
norme NF EN 12467.

ou inclinées y compris fournitures, mise en œuvre, forme de pose, découpe laser, chutes, raccords,
remplissage des joints, nettoyage, protection et toutes sujétions d’exécution ainsi que tous les ouvrages
nécessaires à la bonne finition du revêtement.
PRIX N°3.22- REVETEMENTS SOL ET MURS EN CARREAU GRES CERAME EMAILLE DE

DIMENSION 20*20
Ce prix rémunère la fourniture du revêtement sol et mural en carreaux de faïence de 20x20 cm de premier
choix, destiné pour la cuisine professionnel RDJ, posé soit:
 Au mortier de ciment sur crépis d'adossement
 Au ciment-colle
 A la colle spéciale
1- Pour la pose au mortier de ciment à refus sur crépis d'adossement en mortier avec gros sable, les carreaux
doivent être trempés dans l'eau un bon moment avant la pose, joints filants garnis au ciment blanc après la
pose, nettoyage des carreaux au fur et à mesure de la pose. Ces travaux comprendront toutes les pièces
particulières, bords arrondis sur une ou plusieurs arêtes, coupes, passages de canalisations, raccordements,
etc…
2-Pour la pose au ciment colle ou à la colle spéciale, les carreaux seront posés suivant les prescriptions du
DTU en vigueur et suivant les recommandations du fabricant de colle. Le choix du produit de collage
dépend de la nature du support et des conditions d'emploi. L'adhésif sera sélectionné en fonction de ses
qualités de résistances à l'eau et à la chaleur, et sera soumis à l'approbation de l'architecte.

- 179 -
ou inclinées y compris fournitures, mise en œuvre, forme de pose, découpe laser, chutes, raccords,
remplissage des joints, nettoyage, protection et toutes sujétions d’exécution ainsi que tous les ouvrages
.
- 180 -
4- FAUX-PLAFONDS
Les prestations de l’entrepreneur comprennent :

 Le stockage sur le chantier sous la responsabilité de l’entrepreneur
 L’exécution des faux plafonds (mis en œuvre des produits et des matériaux nécessaires)
 Exécution des réservations nécessaires pour la pose de l’éclairage et tout autre équipement installé
sur le plafond
 La mise en place et l’enlèvement des échafaudages et protections nécessaires.
 La protection des ouvrages
Par ailleurs l’entreprise fournira un plan de fixation des faux plafonds, à soumettre au maître d’œuvre.
PRIX N°4.1- FAUX PLAFOND EN BA13 Y/C JOINTS CREUX
Ce prix rémunère la fourniture et pose d’un faux plafond en plaques de plâtre à bord aminci composé de
plâtre fibrée recouverte sur chaque face d’une feuille cartonnée de marque Lafarge, Knoff, Placo ou
similaire. L’épaisseur de la plaque sera d’au moins 12,5mm et les bords arrondis et amincis serviront au
traitement des joints avec l’application d’un enduit de plâtre fin avec une bande de papier adapté selon les
règles de pose.
Ce prix rémunère également la structure de rails métalliques suspendus sur tige filetée ou tout autre
dispositif agrée par le BET et l’architecte sur laquelle sera vissée les plaques de plâtre de dimensions 1,20m
X 2,50m. Les têtes de vis seront enduites au mortier de finition de plâtre et le traitement de la surface
permettra de dissimuler complétement les vis.
Ce prix comprend les éléments suivants :
 Les retombées en BA 13 selon les plans et détails de l’architecte afin de satisfaire à tout élément
décoratif nécessaire pour ce projet.
 Les joints creux de toutes dimensions, les gorges pour rubans lumineux, les corniches, les
retombées, les fausses poutres, et les trappes de visite en BA13, cadre et contre cadre de la trappe et
toutes sujétions de mise en œuvre et de parfaite finition, le tous à exécuter conformément aux plans
et détails de l’architecte et conformément aux règles de l'art, aux documents techniques, et
instructions de la Maîtrise d’Œuvre.
Y compris toutes prestations annexes telles que la mise en place d’échafaudages, pose de clips ou fixations,
découpes, réservations, chutes, jouées, suivant les plans de calepinage.
Ouvrage payé au mètre carré, compté à la surface réelle, tous vides déduits, sans plus-value pour petites
surfaces ou faibles largeurs.
PRIX N°4.2- FAUX PLAFOND EN BA13 HYDROFUGE Y/C JOINTS CREUX
Ce prix rémunère la fourniture et pose d’un faux plafond en plaques de plâtre à bord aminci pour locaux
humides et qui seront composées de plâtre fibrée et hydrofuge recouverte sur chaque face d’une feuille
cartonnée également traité avec un hydrofuge de marque Lafarge, Knoff, Placo ou similaire. L’épaisseur de
la plaque sera d’au moins 12,5mm et les bords arrondis et amincis serviront au traitement des joints avec
l’application d’un enduit de plâtre fin avec une bande de papier adapté selon les règles de pose.
Ce prix rémunère également la structure de rails métalliques suspendus sur tige filetée ou tout autre
dispositif agrée par le BET et l’architecte sur laquelle sera vissée les plaques de plâtre de dimension 1,20m
X 2,50m. Les têtes de vis seront enduites au mortier de finition de plâtre et le traitement de la surface
permettra de dissimuler complètement les vis.
Ce prix comprend les éléments suivants :
- 181 -
 Les retombées en BA 13 selon les plans et détails de l’architecte afin de satisfaire à tout élément
décoratif nécessaire pour ce projet.
 Les joints creux de toutes dimensions, les gorges pour rubans lumineux, les corniches, les
retombées, les fausses poutres, et les trappes de visite en BA13, cadre et contre cadre de la trappe et
toutes sujétions de mise en œuvre et de parfaite finition, le tous à exécuter conformément aux plans
et détails de l’architecte et conformément aux règles de l'art, aux documents techniques, et
instructions de la Maîtrise d’Œuvre.
Y compris toutes prestations annexes telles que la mise en place d’échafaudages, pose de clips ou fixations,
découpes, réservations, chutes, jouées, suivant les plans de calepinage.
surfaces ou faibles largeurs.
PRIX N°4.3- TRAPPE DE VISITE INDUSTRIELLE :
Destination : Chambre, Couloir, Hall………
Réalisation de trappe de visite métallique suivant détails et descriptions du BET et du maître de l’œuvre.
Ouvrage payé à l’unité selon plan Architecte en parfait état, de bonne finition et les règles de l’Art, mesure prise
entre nus des murs surface en plan.
4.3.1. TRAPPE DE VISITE INDUSTRIELLE 60X60 CM
- 182 -
5- MENUISERIE BOIS - METALLIQUE – ALUMINIUM
A- MENUISERIE BOIS
Les prix unitaires de chaque élément de la menuiserie comprennent à titre indicatif et non limitatif:
 Les plans d’exécution, d’assemblage et de détails ;
 Les cadres dormants, traverses hautes, traverses basses, traverses intermédiaires et les montants
verticaux exécutés conformément aux détails de l’architecte et de dimensions adéquates ;
 Les feuillures pour recevoir les vantaux ;
 Les joints et saillies tels qu’ils sont indiqués sur les plans de détails de l’architecte ;
 Les chambranles, qui par endroit, doivent tenir compte des épaisseurs des revêtements en ayant
l’épaisseur suffisante pour créer la feuillure nécessaire ;
 La protection des ouvrages jusqu’à la réception provisoire ;
 La certification des portes coupe-feu et pare-flamme conformément à la norme EN 1634-1 ou toute
autre norme en vigueur.
 L’Entrepreneur devra fournir avant approvisionnement, une liste complète comportant toutes
indications sur la marque, la qualité, la provenance des matériaux et matériels qu’il compte utiliser,
ainsi qu’un échantillonnage correspondant à cette liste et disposé au chantier jusqu’à la réception des
travaux.
 Tous les types de fenêtres, portes, placards, châssis, grilles…un échantillon sera présenté pour
approbation, l’échantillon accepté sera également exposé dans les locaux du chantier jusqu’à la fin
des travaux. Ces échantillons seront soumis à un agrément de l’Architecte et du laboratoire avant la
mise en œuvre.
 Les frais d’essais des matériaux seront à la charge de l’Entrepreneur.
 Le bois devra être de la meilleure qualité, sec et sans défaut. Un échantillon devra être approuvé par
un laboratoire agréé et par la maitrise d’œuvre.
 Toute la quincaillerie nécessaire à la tenue et au bon fonctionnement des ouvrages, de bonne qualité,
est dotée de certification aux normes Marocaines et Internationales. Elle sera de marque TESA,
BRICARD, CLEDOR ou équivalent, selon indiqué dans les détails de l’architecte, et comprendra :
Les serrures, les verrous, les condamnations, les poignées, les buttoirs, les pattes à scellements etc.) ;
 Toutes les quincailleries retenues en menuiserie bois devront être présentés sur des panneaux et
exposés dans les locaux de chantier en permanence jusqu’à la réception des travaux.
 Les prix remis par l’Entrepreneur comprendront toutes fournitures, poses et scellement dans
le gros œuvre, équipements, quincaillerie, serrurerie, vitrage, ajustage et d’une façon
générale, traitement des encadrements des baies dégradés suite à la dépose de la menuiserie
existante et toutes sujétions concernant les travaux décrits dans la généralité.
 Tout ouvrage ou partie d’ouvrage qui présente des vises de construction ou défaut dans la qualité du
bois sera refusé et refait.
L’entreprise est amenée à fournir la certification des portes coupe-feu et pare-flamme conformément à la
norme EN 1634-1 ou toute autre norme en vigueur.
- 183 -
sans qu’il soit nécessaire de les mentionner à nouveau. Aucune plus-value ne sera accordée après
validation de l’offre.
PRIX N°5.1- PORTE EN BOIS CHENE DE FIL TEINTE A UN VANTAIL
Ce prix rémunère la fourniture et la pose de Porte isoplane en bois chêne de fil teinté brun ramage vertical
vernis effet noyer, à un vantail, à réaliser conformément aux plans de détails de l'architecte et comprend :
 Faux cadre en sapin rouge 2ème choix de 100x30mm (les faux cadres peuvent être réalisés en double
suivant largeur du mur) avec pattes à scellement en nombre nécessaire.
 Cadre Bâti en bois massif chêne de fil 1er choix de 100x40mm.
 Encadrement de 100 x 30mm en bois sapin rouge
 Remplissage par réseau alvéolaire en bois sapin rouge de n30x30mm
 Habillage sur les deux faces en contre-plaqué de 5mm chêne de fil ramage vertical vernis effet noyer.
 Chambranle en bois massif chêne 1er choix de 100x10mm, exécutées sur les deux faces de la porte.
 Alaise en bois massif chêne de 10x40 mm
Quincaillerie : chez CLEDOR, VACHETTE d’importation ou similaire

 Poignée intérieure fixée à la serrure par demi-axe à crochet.
 Poignée de tirage extérieure, avec accessoires de montage pour fixation invisible
 Serrure avec rosace à canon de haute sûreté
 1 butoir en caoutchouc à monture en inox
 4 paumelles en inox 140x60mm
 6 pattes à scellements en tôle galvanisée de 100x20 mm
 Ferme porte marque CLEDOR ou similaire
Echantillon à soumettre à l’approbation de l’Architecte avant de procéder à la commande.
5.1.1 PORTE EN BOIS TYPE P1 :

P1 : Dimension 94 x 240
Destination : PORTE EN BOIS POUR ESPACE VESTIAIRES -SANITIAIRES (REZ DE JARDIN - REZ
DE CHAUSSEE)
Ouvrage payé au mètre carré, y compris toutes sujétions de fourniture et pose, vernis et toutes finitions.
5.1.2 PORTE EN BOIS TYPE P2 :

P2 : Dimension 84 x 220
Destination : PORTE EN BOIS POUR LES SANITIAIRES POUR LES T2 (ETAGES)
- 184 -
5.1.3 PORTE EN BOIS TYPE P2A :

P2 a : Dimension 84 x 240
Destination : PORTE EN BOIS POUR WC ESPACE SANITIAIRES (REZ DE JARDIN - REZ DE
CHAUSSEE)
5.1.4 PORTE EN BOIS TYPE P2B :

PB 2 : Dimension 84 x 240
Destination : PORTE EN BOIS SANITIAIRES POUR LES TYPES T2 (REZ DE CHAUSSEE)
PRIX N°5.2- PORTES EN BOIS INVISIBLE TYPE PBI 1
PBI 1 : Dimension 94 x 240

Destination : pour espace réception Rez de chaussée
Ce prix rémunère la fourniture et la pose d’une porte isoplane en bois chêne de fil teinté brun ramage vertical
vernis effet noyer, à un vantail, à réaliser conformément aux plans de détails de l'architecte et comprend :
 Chambranle en bois massif chêne 1er choix de 100x10mm, exécutées sur une seule face de la porte.
 Alaise en bois massif chêne de 10x40 mm


- 185 -
PRIX N°5.3- PORTE EN BOIS INVISIBLE :
Ce prix rémunère la fourniture et la pose d’une porte isoplane en bois chêne de fil teinté brun ramage vertical
vernis effet noyer, à un vantail, à réaliser conformément aux plans de détails de l'architecte et comprend:
 Chambranle en bois massif chêne 1er choix de 100x10mm, exécutée sur une seule face de la porte.
 Alaise en bois massif chêne de 10x40 mm.
 Ouverture suivant détail de l’architecte.


Sens d’ouverture selon détail fourni par l’architecte.
5.3.1. PORTE PBIOI 2 :

Dimension 84 x 220
Destination : PORTE EN BOIS INVISIBLE POUR LES SANITIAIRES OUVRANTE A L’INTERIEUR
DES TYPES CHAMBRE, SUITE ET T2 (ETAGES)
5.3.2. PORTE PBIOI 2A :

Dimension 84 x 240
Destination : PORTE EN BOIS INVISIBLE POUR LES SANITIAIRES OUVRANTE A L’INTERIEUR
DES TYPES CHAMBRE, SUITE ET T2 (REZ DE CHAUSSEE)
- 186 -
PRIX N°5.4- PORTES COULISSANTE EN BOIS DOUBLE OUVERTURE POUR LES

TYPES T2
Destination : Rez de chaussée – étages

Ce prix rémunère la fourniture et la pose d’une porte coulissante en bois chêne de fil teinté brun ramage
vertical vernis effet noyer, à deux vantaux coulissants de 30 mm d’épaisseur, à réaliser conformément aux plans
de détails de l'architecte et comprend :
 Système de porte coulissante (tasseau en bois, chariot pour coulissant…)
 Encadrement de 70 x 80mm en bois chêne de fil teinté brun ramage vertical vernis effet noyer

 2 Poignées de tirage intérieures (à 1.05m de hauteur)
 2 Poignées de tirage extérieurs (à 1.05m de hauteur)

5.4.1. PORTE PCBD 1 :
Dimension 150 x 260
5.4.2. PORTE PCBD 1A :

Dimension 150 x 320
PRIX N°5.5- PORTE PCBS 1 COULISSANTE EN BOIS AVEC UNE SEULE OUVERTURE
POUR LES TYPE T2 :
PCBS 1 : Dimension 94 x 260

Destination : Etages
Ce prix rémunère la fourniture et la pose d’une porte coulissante en bois chêne de fil teinté brun ramage
vertical vernis effet noyer, à un vantail coulissant de 30 mm, à réaliser conformément aux plans de détails de
l'architecte et comprend :
 Système de porte coulissante (tasseau en bois, chariot pour coulissant…)
 Encadrement de 70 x 80mm en bois chêne de fil teinté brun ramage vertical vernis effet noyer

 Poignée de tirage intérieure (à 1.05m de hauteur)
 Poignée de tirage extérieur (à 1.05m de hauteur)

PRIX N°5.6- PORTES EN BOIS COUPE-FEU
- 187 -
Ce prix rémunère la fourniture et la pose des portes coupe-feu en bois chêne de fil teinté brun ramage vertical
vernis effet noyer, à un vantail, à réaliser conformément aux plans de détails de l'architecte.
Il sera requis pour ces portes les certificats d’essais conformément à la réglementation en vigueur à savoir,
résistance mécanique, étanchéité aux flammes et non émission de gaz inflammable hors de la surface non
exposée au feu, isolation thermique. Une attention particulière est portée sur les plans et conditions d'assemblage.
A cet effet, les portes doivent satisfaire aux conditions d'agrément données dans le règlement H/I 16 et la règle
APSAD R 16. En particulier ou similaire, les portes doivent présenter le degré coupe-feu exigé. L’entreprise
devra présenter le certificat du CSTB ou avis technique équivalent favorable, homologuant le type de portes
qu’elle doit fournir ou le Procès-verbal d'essai sur le comportement au feu de la porte et justifiant l’aspect coupe-
feu exigé par un laboratoire agréé à soumettre à l'approbation du bureau de contrôle. L’entreprise devra par
conséquent, se fournir chez un fabriquant de marque réputée et reconnue. La pose se fera conformément aux
prescriptions du fabricant et aux normes.
Constituée principalement de :
suivant largeur du mur) avec pattes à scellement en tôle galvanisé de 20/10° visée, peinture de
protection fongicide et insecticide avant pose. Après la pose, il sera du par l’entrepreneur du présent
lot, une révision complète et minutieuse de la couche de protection pour rattraper les éraflures et les
dégradations provenant du transport ou en mise en œuvre des faux-cadre.
 Cadre Bâti en bois massif chêne de fil 1er choix de 100x40mm scellé sur le pré-cadre par vis V.B.A en
acier inoxydable avec rebouchage par bois de même nature, y compris joints coupe-feu ayant une
bonne tenue en température élevée et joint acoustique.
 Le vide entre le cadre et le pré-cadre doit être comblé par une mousse coupe-feu ayant un avis technique
à soumettre pour approbation par la maîtrise d’œuvre.
 Ouvrant d’épaisseur 30 mm en bois sapin rouge de densité suffisante pour assurer le degré coupe-feu
exigé avec encadrement de 100 x 30mm en bois sapin rouge, habillage sur les deux faces en contre-
plaqué de 5mm chêne de fil ramage vertical vernis effet noyer.
 Un joint intumescent assurant le degré coupe-feu exigé sera incorporé sur la périphérie intérieur de cadre
et l’ouvrant.
 L’étanchéité en feuillure sera assurée par joint intumescent à fort coefficient de dilatation sur chant du
vantail avec support inox.
 Chambranle en bois massif chêne 1er choix de 100x10mm, exécutées sur les deux faces de la porte.
 Alaise en bois massif chêne de 10x40 mm.
 Finition en peinture coupe-feu couleur au choix de l’Architecte exécuté conformément aux règles de
l’art, DTU et aux règlements en vigueur.

 Poignée intérieure fixée à la serrure par demi-axe à crochet, par vantail.
 Poignée de tirage extérieure, avec accessoires de montage pour fixation invisible, par vantail.
- 188 -
 Serrure à mortaise coupe-feu, marquage CE, certifié EN12209, avec cylindre nickelé sur organigramme,
Certifié EN1303.
 1 butoir en caoutchouc à monture en inox.
 4 Paumelles réversible par vantail en INOX 316 à point de fusion de 860º minimum, de dimension
minimale de 120x60x13 mm (Certifié application porte coupe-feu norme NF EN 23502), fixées par 4
vis F4.35 par paumelle.
 Ferme-porte à Glissière classe 4, marquage CE, certifié EN1154, finition choix d’architecte.
Performance :
Fourniture d’un PV d’essai effectué par un laboratoire agréé et un certificat CSTB ou avis technique équivalent
favorable.
Le principe de pose sera adapté aux matériaux de support et conforme au PV d’essai.
La qualité des portes sera au minimum de degré coupe-feu exigé et avec label de qualité
L’ensemble exécuté conformément à la règle de l’art, aux CPT, DTU et aux règlements en vigueur et en
particulier la norme n°P.23.502. Plans et détail d’exécution à faire approuver par le bureau de contrôle et maitrise
d’œuvre y compris toutes sujétions de fourniture, de mise en œuvre, d’ajustage et de fonctionnement et de
finition.
N.B : L’entreprise devra présenter le certificat du CSTB ou avis technique équivalent favorable,
homologuant le type de portes qu’elle doit fournir. L’entreprise devra par conséquent, se fournir chez un
fabriquant de marque réputée et reconnue. La pose se fera conformément aux prescriptions du fabricant
et aux normes.
5.6.1 PORTE PCF 1/2H - 1

Destination : PORTE COUPE FEU EN BOIS OUVRANTE DE DEGRE 1/2h AVEC FERME PORTE
POUR LES VESTIAIRES -CUISINE-ADMINISTRATION (REZ DE JARDIN - REZ DE CHAUSSEE)
Dimension 94 x 240
Degré coupe-feu exigé : 1/2h
5.6.2 PORTE PCF 1/2H - 1A

Destination : PORTE COUPE FEU EN BOIS OUVRANTE DE DEGRE 1/2h AVEC FERME PORTE
POUR LOCAUX DE MAINTENANCE - LOCAL INFORMATIQUE -OFFICE (ETAGE - SOUS SOL)
Dimension 94 x 220
5.6.3 PORTE PCF 1H - 1

Destination : PORTE COUPE FEU EN BOIS OUVRANTE DE DEGRE 1h AVEC FERME PORTE
POUR ESPACE (LOCAL TECHNIQUE -LOCAL CHAUFFERIE - STOCKS MOBILIERS ( SOUS SOL)
Dimension 94 x 220
Degré coupe-feu exigé : 1h
- 189 -
5.6.4 PORTE PCF 1H - 1A :

Destination : PORTE COUPE FEU EN BOIS OUVERTURE A 180° VERS L'EXTERIEURE DE
DEGRE 1h AVEC FERME PORTE POUR ESPACE ADMINISTRATION (L. PCS - L.T ONDULEUR (
REZ DE CHAUSSEE ))
Dimension 94 x 240
4 Paumelles invisibles avec angle d’ouverture de 0° à 180°.
Ouvrage payé au mètre carré, y compris toutes sujétions de fourniture et pose, vernis et toutes finitions
5.6.5 PORTE PCF 1H – 1B

Destination : PORTE COUPE FEU EN BOIS OUVRANTE DE DEGRE 1h AVEC FERME PORTE
POUR LOCAL TGBT ( REZ DE JARDIN )
Dimension 94 x 240
5.6.6 PORTE PCFD 1/2H - 1 :

Destination : PORTE COUPE FEU EN BOIS DOUBLE OUVERTUR DE DEGRE 1/2h AVEC FERME
PORTE LOCAL PISCINE ( SOUS SOL )
PCFD 1/2h - 1 : Dimension 180 x 220
5.6.7 PORTE PCFD 1H - 1

Destination : PORTE COUPE FEU EN BOIS DOUBLE OUVERTUR DE DEGRE 1h AVEC FERME
PORTE LOCAL TECHNIQUE ( SOUS SOL )
PCFD 1h - 1: Dimension 180 x 220
5.6.8 PORTE PCFI 1/2H - 1:

Dimension 94 x 240
Destination : PORTE COUPE FEU EN BOIS INVISIBLE OUVRANTE DE DEGRE 1/2h AVEC
FERME PORTE POUR ESPACE RECEPTION (REZ DE CHAUSSÉE)
Chambranle en bois massif chêne 1er choix de 100x10mm, exécutée sur une seule face de la porte.
5.6.9 PORTE PCFV 1/2H - 1 :

Destination : PORTE COUPE FEU EN BOIS UN SEUL VANTAUX OUVRANTE VA - ET - VIENT
(REZ DE JARDIN)
Dimension 94 x 240
- 190 -
4 Paumelles double action en INOX (Certifié application porte coupe-feu norme NF EN 23502), fixées par 4
vis F4.35 par paumelle.
PRIX N°5.7- PORTES EN BOIS PARE-FLAMME
Ce prix rémunère la fourniture et la pose d’une porte pare-flamme de degré exigé en bois chêne de fil teinté
brun ramage vertical vernis effet noyer, à réaliser conformément aux plans de détails de l'architecte d’une
marque de 1ere qualité et certifiée si préfabriquée, et comprend :
 Faux cadre en bois sapin rouge 2ème choix de 100x30mm (les faux cadres peuvent être réalisés en
double suivant largeur du mur) de densité suffisante pour assurer le degré pare-flamme exigé dans le
descriptif particulier de chaque article, avec pattes à scellement en en tôle galvanisé de 20/10° visée,
peinture de protection fongicide et insecticide avant pose.
 Après la pose, il sera du par l’entrepreneur du présent lot, une révision complète et minutieuse de la
couche de protection pour rattraper les éraflures et les dégradations provenant du transport ou en mise
en œuvre des Faux -cadre.
 Cadre Bâti en bois massif chêne de fil 1er choix de 100x40mm, d’une densité suffisante pour assurer le
degré pare-flamme exigé, scellé sur le faux-cadre par vis V.B.A en acier inoxydable avec rebouchage
par bois de même nature, y compris joints par flamme ayant une bonne tenue en température élevée et
joint acoustique.
 Isolation en mousse polyuréthane ou matériau équivalent entre cadre et faux cadre et entre faux cadre et
maçonnerie
 Remplissage par réseau alvéolaire en bois sapin rouge de n30x30mm, d’une densité suffisante pour
assurer le degré pare-flamme exigé. La pose et le collage se fera selon la fiche technique du produit
approuvée par le bureau de contrôle.
 Chambranle en bois massif chêne 1er choix de 100x10mm, d’une densité suffisante pour assurer le degré
pare-flamme exigé exécutées sur les deux faces de la porte.
 Alaise en bois massif chêne de 10x40 mm, d’une densité suffisante pour assurer le degré pare-flamme
exigé.
 Joint pare-flamme périphérique type M0 ou équivalent.
 Porte à contrôle d’accès et report d’information avec la GTC. L’entreprise du présent lot aura à sa charge
la pose et fixation de la ventouse du contrôle d’accès dont la fourniture est prise en charge dans le
cadre du lot des courants faibles. Les câblages et liaisons sont à la charge du lot des courants faibles.
- 191 -
L’entreprise devra fournir toute la quincaillerie nécessaire à l’exécution de chaque porte et figurant au niveau
des plans d’architecture. Toute la quincaillerie à fournir sera de 1ere qualité au choix de l’architecte et du MO et
certifiées pare-flamme (échantillon à soumettre pour approbation de l’architecte et maitre d’ouvrage). A titre
indicatif non exhaustif chaque porte devra contenir les accessoires suivants :
 4 paumelles en inox 140x60 mm par vantail (Certifié Application porte pare-flamme)

 4 Paumelles par vantail double action en cas de porte va et vient
 Ferme porte adapté au poids de la porte de marque CLEDOR ou similaire
 Barre anti-panique système “PUSH” de marque DORMA, TESA ou similaire en cas de porte des issues
de secours
 L’étanchéité en feuillure sera assurée par joint intumescent à fort coefficient de dilatation sur
chant du vantail avec support inox.
Joints :
 Joint périphérique résistant au feu et acoustique sur les trois côtés.
 Joint encastré en partie basse y compris base de seuil finition aux choix de l’architecte conformément aux
exigences de la protection civile.
Performance :
Par flamme de degré exigé

L’entrepreneur doit présenter un avis technique délivré par un organisme reconnu à accepter par le maître
d’ouvrage ou de rapport d’essai d’un laboratoire agréé etc… homologuant le type de porte qu’il doit fournir.
L’ensemble de l’ouvrage devra être exécuté conformément aux plans et détails de l’Architecte, aux règles de
l’art, aux recommandations des DTU et normes en vigueur, y compris toutes sujétions de fourniture, de pose,
vernis, traitement de bois, quincaillerie, aide à la pose des serrures à carte, de mise en fonctionnement et de
finitions.
5.7.1 PORTE PPF 1/2H - 1 :
Destination : PORTE PARE-FLAMME EN BOIS OUVRANTE DE DEGRE 1/2h AVEC FERME
PORTE : LOCAL -REFECTOIRES -BUREAU DE CONTROLEUR BUREAU DE DIRECTEUR -
BUREAU DE RESERVATION - BUREAU DU RESPONSABLE ADMINISTRATIF ET FINANCIER
(REZ DE JARDINR -REZ DE CHAUSSEE)
PPF 1/2h - 1: Dimension 94 x 240
5.7.2 PORTE PPF 1/2H - 1A :
- 192 -

PORTE SAS ENTREE -LOCAL (SOUS SOL)
PPF 1/2h – 1a: Dimension 94 x 220
5.7.3 PORTE PPFDV 1/2H - 1 :

Destination : PORTE PARE-FLAMME EN BOIS DOUBLE VANTAUX OUVRANTE VA - ET -
VIENT DE DEGRE 1/2h AVEC FERME PORTE (REZ DE JARDIN - REZ DE CHAUSSÉE)
PPFDV 1/2h - 1: Dimension 140 x 240
Il faut prévoir 5 Paumelles invisibles avec angle d’ouverture de 0° à 180° (Certifié Application porte pare-
flamme)
5.7.4 PORTE PPFDV 1/2H - 1A :

VIENT DE DEGRE 1/2h AVEC FERME PORTE ( ETAGES )
PPFDV 1/2h – 1a : Dimension 140 x 220
flamme)
5.7.5 PORTE PPFDV 1/2H - 2 :

VIENT DE DEGRE 1/2h AVEC FERME PORTE (REZ DE JARDIN)
PPFDV 1/2h - 2: Dimension 120 x 240
flamme)
5.7.6 PORTE PPFE 1/2H - 1 :

PORTE ESCALIER (ETAGES - ROOF TOP)
PPFE 1/2h - 1: Dimension 140 x 220
flamme)
5.7.7 PORTE PPFE 1/2H - 1A :

PORTE ESCALIER (REZ DE JARDIN)
PPFE 1/2h – 1a: Dimension 140 x 240
flamme)
- 193 -
5.7.8 PORTE PPFE 1/2H - 1B

Destination : PORTE PARE-FLAMME EN BOIS OUVERTURE A 180° VERS L'EXTERIEURE DE
DEGRE 1/2h AVEC FERME PORTE ESCALIER (REZ DE CHAUSSEE)
PPFE 1/2h – 1a: Dimension 140 x 240
flamme)
5.7.9 PORTE PPFI 1/2H -1 :

Destination : PORTE PARE-FLAMME EN BOIS INVISIBLE OUVRANTE DE DEGRE 1/2h AVEC
PPFI 1/2h -1: Dimension 140 x 240
flamme)
5.7.10 PORTE PPFI 1/2H - 2 :

Destination : PORTE PARE-FLAMME EN BOIS INVISIBLE OUVRANTE DE DEGRE 1/2h AVEC
PPFI 1/2h - 2: Dimension 94 x 240
5.7.11 PORTE PPFS 1/2H - 1 :

Destination : PORTE PARE-FLAMME EN BOIS DE DEGRE 1/2h AVEC FERME PORTE AINSI
QU'UNE POIGNEE DE PORTE NUMERIQUE ELECTRIQUE POUR ENTREE DES TYPES
CHAMBRE, SUITE ET T2(ETAGES)
PPFs 1/2h - 1: Dimension 94 x 220

5.7.12 PORTE PPFS 1/2H – 1A :

Destination : PORTE PARE-FLAMME EN BOIS DE DEGRE 1/2h AVEC FERME PORTE AINSI
QU'UNE POIGNEE DE PORTE NUMERIQUE ELECTRIQUE POUR ENTREE DES TYPES
CHAMBRE,SUITE ET T2(REZ DE CHAUSSEE)
PPFs 1/2h – 1a: Dimension 94 x 240

5.7.13 PORTE PPFT 1/2H - 1:

PORTE POUR L'INTERIEUR DES TYPE T2 (ETAGES)
Dimension 94 x 220
5.7.14 PORTE PPFT 1/2H – 1A:
- 194 -

PORTE POUR L'INTERIEUR DES TYPE T2 (REZ DE CHAUSSEE)
Dimension 94 x 240
5.7.15 PORTE PARE-FLAMME 1H

Destination : PORTE PARE-FLAMME DE DEGRE 1 h (REZ DE JARDIN - REZ DE CHAUSSEE)
Dimensions suivant détail de l’architecte.
PRIX N°5.8- PLACARDS EN BOIS CHENE FIL TEINTE NOYER AVEC HABILLAGE
INTERIEUR TYPE: PL1-PL1A-PL2-PL2A-PL3-PL3A-PL4-PL5- PL5A :
Destination : Rez de chaussée - Etages

Ce prix rémunère la fourniture et la pose de Placard en bois chêne de fil teinte noyer, avec portes isoplanes
en contre-plaqué chêne de fil, habillage intérieur, séparation, étagères et penderie PL1 à PL5. Comprenant:
 Cadre bâtis et montant central en chêne 1er choix de 70x40mm.
 Caisson intérieur en latté chêne de 18 mm pour les parois et la séparation verticale, et de 8mm pour le
fond, fixés sur montants et traverses en bois rouge 2ème choix, eux-mêmes fixés au sol et aux murs.
 Etagères latté chêne de 18 mm, alèses en bois chêne 1er choix de 18x10mm.
 Les séparations verticales des placards recevront des alèses en bois chêne 1er choix de 18x10mm.
 Chambranle de 70x10mm en chêne 1 er choix.
 Portes isoplanes de 30mm d’épaisseur composée d’encadrement en sapin rouge 2e choix de 70x20mm,
habillage en contre-plaqué chêne de 5 mm sur les 2 faces, remplissage en réseau alvéolaire en bois en
sapin rouge 2e choix, alèses en bois chêne 1er choix 30x10mm.
Vernis :
Exécution d’un vernis sur menuiserie bois teinte au choix de l’architecte, sera exécuté suivant descriptif dans
généralité.
Quincaillerie type CLEDOR, VACHETTE d’importation ou équivalent :
 3 Charnières par porte.
 Tringle de penderie en aluminium pour les placards PL1, PL2 et PL3
 Serrure adaptée, a pêne dormant (Axe du cylindre : min. 30mm)
 Verrou à coulisse pour la porte semi-fixe
 Poignées en inox, au choix de l’architecte
Echantillon à soumettre à l’approbation de l’Architecte avant toute mise en œuvre.
5.8.1 PL 01
DIMENSION 210 X 210 (Dimensions donné à titre indicatif)
- 195 -
5.8.2 PL 1A
5.8.3 PL 02
5.8.4 PL 2A
5.8.5 PL 03
5.8.6 PL 3A
5.8.7 PL 04
5.8.8 PL 05
5.8.9 PL 5A
PRIX N°5.9- PORTES DES PLACARDS TECHNIQUE EN BOIS POUR LES GAINE PLT1,
PLT1A, PLT 2, PLT 2A, PLT 3 et PLT 3A
Ce prix rémunère la fourniture et la pose d’une porte de placard isoplanes en bois chêne de fil teinte noyer.
Comprenant:
 Faux cadre en sapin rouge 2 ème choix de 70x30mm
 Alèses en bois chêne 1er choix de 30x10mm.
- 196 -
Vernis :
généralité.
 3 Charnières par port.
Echantillon à soumettre à l’approbation de l’Architecte avant toute mise en œuvre

5.9.1 PLT 1
Dimension 150 x 200
Destination : PORTES DES PLACARDS TECHNIQUE EN BOIS POUR LES GAINE (SOUS SOL -
ETAGES - ROOF TOP )
5.9.2 PLT 1A
Dimension 150 x 220
Destination : PORTES DES PLACARDS TECHNIQUE EN BOIS POUR LES GAINE ( REZ DE JARDIN
- REZ DE CHAUSSEE )
5.9.3 PLT 2
Dimension 100 x 200
ETAGES - ROOF TOP)
5.9.4 PLT 2A
Dimension 100 x 220
Destination : PORTES DES PLACARDS TECHNIQUE EN BOIS POUR LES GAINE (REZ DE
CHAUSSEE)
5.9.5 PLT 3
Dimension 80 x 200
ETAGES - ROOF TOP )
5.9.6 PLT 3A
Dimension 80 x 220
Destination : REZ DE CHAUSSEE
- 197 -
PRIX N°5.10- DRESSING EN BOIS
Destination : Rez de chaussée - Etages

Ce prix rémunère la fourniture et la pose de dressings en bois chêne de fil teinte noyer, avec portes isoplanes
en contre-plaqué chêne de fil, habillage intérieur, séparation, étagères et penderie. Comprenant:
 Caisson intérieur en latté chêne de 18 mm pour les parois et la séparation verticale, et de 8mm pour le
fond, fixés sur montants et traverses en bois rouge 2ème choix, eux-mêmes fixés au sol et aux murs.
 Etagères latté chêne de 18 mm, alèses en bois chêne 1er choix de 18x10mm.
 Les séparations verticales des placards recevront des alèses en bois chêne 1er choix de 18x10mm.
Vernis :
généralité.
 3 Charnières par port.
 Tringle de penderie en aluminium de Ø=20mm pour les dressings DR1, DR2 et DR3
Echantillon à soumettre à l’approbation de l’Architecte avant toute mise en œuvre.
5.10.1 DRESSING EN BOIS DR1

Longueur : 150 + 100
Hauteur : 210
Ouvrage payé à mètre carre, y compris toutes sujétions de fourniture et pose, vernis et toutes finitions.

Longueur : 140 + 120
Hauteur : 230
Destination : Rez de chaussée
- 198 -
Ouvrage payé à mètre carre, y compris toutes sujétions de fourniture et pose, vernis et toutes finitions.

Longueur : 100 + 90
Hauteur : 210
Ouvrage payé au mètre carre, y compris toutes sujétions de fourniture et pose, vernis et toutes finitions.
- 199 -
B- MENUISERIE METALLIQUE
PRIX N°5.11- STRUCTURE AUVENT METALLIQUE POUR ENTREE HOTEL :
5.11.1 STRUCTURE EN PROFILES METALLIQUES

Ce prix rémunère la fourniture et la pose d’une structure métallique en acier galvanisé, suivant plans et
détails d’exécution, tout type de section compris : IPE, HEA, UPN, …. Section tubulaire et tiges pleines,
sections de formes spéciales pour les pièces spéciales des auvents des esplanades, fer-plat, profilés
reconstitués soudés, de nuance minimale S275JR et de qualité conforme à la norme EN10 025.
Le prix comprend le stockage, la mise en œuvre, la manutention, le réglage, les découpes, le cintrage, tous
les matériaux ou matériels d’échafaudage, les éléments constitutifs et ouvrages nécessaires à l’exécution des
travaux conformément, et aux normes et règlements en vigueur.
Les profilés seront assemblés, soit par serrages et fixations par boulons sur les pièces scelle dans le béton
armé, soit par soudures de toute épaisseur comme spécifié sur plans et détails d’exécution.
Le prix comprend les assemblages boulonnés avec les pièces scelle dans le béton armé, les attaches dans la
structure en béton, platines et contre-platine, suivant les plans visés (Bon pour exécution), exécutés
conformément aux règles de l’art.
Le prix comprend la galvanisation, dossier complet établi à la charge de l’entreprise sur la base de plan de
principe du BET, à valider par la maitrise d’œuvre et le maitre d’ouvrage, à faire viser auprès du bureau de
contrôle.
Le prix comprend les éventuels essais de performance normalisés et les certificats demandés par la maitrise
d’œuvre.
L’établissement des plans d’exécution et leur visa auprès du BCT et BET est à la charge de l’entreprise.
L’ensemble payé au kilogramme théorique selon les plans d’exécution sans tenir en compte le poids des
boulons, tiges, galvanisation et la soudure, y compris toutes sujétions de mise en œuvre et réservations pour
lot technique.
5.11.2 COUVERTURE EN BAC ACIER 0,70 MM PRELAQUEE
Fourniture et pose de complexe de couverture est en bac acier TOITESCO 0.70MM, elle sera fixée sur la
charpente métallique moyennant des vis auto perceuses conformément aux DTU 43.3 une attention
particulière sera donnée aux points singuliers y compris toutes sujétions de fourniture et de pose.
Le prix comprend la galvanisation, dossier complet établi à la charge de l’entreprise sur la base de plan de
principe du BET, à valider par la maitrise d’œuvre et le maitre d’ouvrage, à faire viser auprès du bureau de
contrôle.
Le prix comprend les éventuels essais de performance normalisés et les certificats demandés par la maitrise
d’œuvre.
L’établissement des plans d’exécution et leur visa auprès du BCT et BET est à la charge de l’entreprise.
Le prix comprend le stockage, la mise en œuvre, la manutention, le réglage, les découpes, le cintrage, tous
les matériaux ou matériels d’échafaudage, les éléments constitutifs et ouvrages nécessaires à l’exécution des
travaux conformément, et aux normes et règlements en vigueur.
Ouvrage payé au mètre carré de la surface horizontale non développée
5.11.3 HABILLAGE EN TOLE ALUMINIUM COMPOSITE DE 4MM
- 200 -
Ce prix rémunère la fourniture et la pose d’un habillage de façade en panneaux composite en aluminium de
4mm d’épaisseur (tôle découpée et pliée selon motifs aux choix de l’architecte), les panneaux seront posés
en système cassette et fixés sur ossature en aluminium alliage 6063 T5, de type ALUCOBAND ou
équivalent avec avis technique validé par le bureau d’étude, exécuté suivant plans et détails de l’architecte.
L’ensemble (panneaux, structure secondaire) doit-être justifié par un avis technique CSTB/DIT ou autre
techniquement validé par le bureau d’étude.
Support :
 La charpente métallique d’auvent sur façade recevront cet habillage devront être traités
avant la pose des panneaux. L’entreprise doit aviser la maîtrise d’œuvre pour la réception
des supports.
Composition du panneau :
 1 tôle face visible en alliage 5005 d’aluminium de 0,5 mm d’épaisseur, laqué PVDF Kynar
500 (70/30) de 25-35 µm d’épaisseur.
 1 noyau en Polyéthylène à faible densité de 3 mm d’épaisseur.
 1 tôle face cachée en alliage 3005 d’aluminium de 0,5 mm d’épaisseur avec « primer » de
protection de 6-10 µm d’épaisseur.
 La tôle sera protégée par un film plastique de 100 µm d’épaisseur, à retirer au maximum
dans les 30 jours après la pose des panneaux.
Composition de l’habillage :
Echantillons et couleurs à faire approuver par l’architecte.
Les panneaux composites aluminium devront répondre aux caractéristiques suivantes :
 Mécaniques
 Alliage aluminium (UNE EN 576-3) : 5005 dans la tôle face visible, et 3005 dans la
tôle face cachée
 Peeling (ASTM D0903-98 2004) : ≥ 9.8 N/mm
 Module d'élasticité (EN 485-2) : 70.000 N/mm2
 Limite d'élasticité (EN 485-2) : ≥ à 80 N/mm2
 Charge à la rupture (EN 485-2): 125≤Rm≤240N/mm2
 Allongement (EN 485-2): ≥ 2 %
 Résistance à l’impact (EN 13523 – 5/69) : 4 Joules / GT0
 Coefficient de dilatation linéaire (UNE-EN ISO 10545 1997) : 2.25 mm/m (pour
différences de 100°C)
 Thermiques
 Température d’utilisation : ‐50°C / +80°C
 Transmission thermique (UNE-EN ISO 12567-1) : 3.38 W/m2k
 Acoustique
 Isolation acoustique Rw (ISO 140 – 3): 26 dB
 Comportement au feu
 Classification B-s1, d0 selon la norme UNE-EN-13501-1 :2007
- 201 -
Ossature de fixation :
 Système de fixation SZ caché au montage rapide dont les modulations de cassettes peuvent
être horizontales ou verticales.
 Toute l’ossature secondaire est fabriquée en alliage d’aluminium 6063 T5. Celle-ci est
formée par des étriers en forme de double T, avec différentes longueurs pour absorber toutes
les irrégularités de la façade. Ce séparateur est ancré au paramètre vertical par des taquets
mécaniques spéciaux adaptés à la nature du support, destinés pour chaque cas. Ces
séparateurs en double T reçoivent les montants verticaux en profils oméga.
 Le système SZ est composé d’un profil en aluminium mâle et femelle << Z et S >> en
alliage 6063 T.
 Les cassettes sont perforées avec un motif suivant le plan de l’architecte.
 Ces profiles renforcent la cassette dans le sens de la longueur, aussi bien sur la partie
inferieure que supérieure. Le profil ≪ Z ≫ est pose sur la partie supérieure, et est
ponctuellement double d’un ruban de néoprène adhésif afin d’absorber les éventuels jeux
entre le male et la femelle, et éviter les bruits produits par les vibrations. Ces profils sont
ancrés aux cassettes par des rivets.
L’entrepreneur aura à sa charge l’établissement des plans d’exécutions et notes de calculs selon les
conditions climatiques du site du projet et qui seront approuvés par le Bureau de Contrôle, l’Architecte et le
BET.
L’entreprise doit fournir l’avis technique et tous les certificats d’essais de la marque proposée, l’ensemble et
à soumettre au bureau d’étude pour avis et validation.
Les fixations à la structure porteuse doivent être choisies compte tenu des conditions d'exposition au vent et
de leur valeur de résistance de calcul à l'arrachement dans le support considéré.
Les dimensions et les formes des panneaux devront respectées le calepinage et les trames de chaque façade.
L’ensemble de l’ouvrage devra être exécuté conformément aux plans et détails de l’architecte, aux plans et
détails d’exécutions, aux recommandations de l’avis techniques du produit, aux règles de l’art, aux
recommandations des DTU et normes en vigueurs, y compris toutes sujétions de fourniture de pose de mise
en œuvre et de finition
Ouvrage payé pour l’ensemble au mètre carré développé, conformément aux plans de principe de
l’architecte et plans de détails et d’exécution de l’entreprise validés par le bureau de contrôle et suivant les
normes et DTU en vigueur et l’avis technique du système choisi y compris toutes sujétions nécessaires de
fourniture et de mise en œuvre.
5.11.4 CHENEAUX EN TOLE GALVANISEE
Fourniture et pose de chéneaux en tôle d’acier galvanisée 20/10ème d’épaisseur, protégée par peinture
bitumineuse pour évacuation des eaux pluviales aux dimensions et profils selon plans détails et
recommandations du BET et comprenant l'ensemble des accessoires de fixation et pose, soudures, fonçures,
naissances, façon d'abergement en tête du chéneau côté extérieur, raccordement sur couverture pour bonne
étanchéité. Façon de pente générale vers exutoires, l'étanchéité suivant D.T.U, les entrées des descentes
d'eaux pluviales et toutes sujétions de fourniture pour une bonne finition.
Façonnage et mise en place de naissance E.P, en zinc n°12 enrobée dans le complexe d'étanchéité y compris
crapaudine.
Mise en place des trop-pleins réalisés en tôle galvanisée 20/10ème compris enrobage dans le complexe
d'étanchéité.
- 202 -
La fixation des chéneaux sur la structure de rive doit permettre la libre dilatation longitudinale des chéneaux.
Chéneaux avec pente, façonnées pour assurer l’évacuation des eaux de pluie suivant l’hypothèse de 3 litres
par minute et par mètre carré.
Ouvrage payé au mètre linéaire théorique sans tenir compte des recouvrements et des pièces d'assemblages
comprenant fourniture, découpes, pose, accessoires et éléments de fixation, pièces de finition et réfection des
descentes eaux pluviales et toutes sujétions
PRIX N°5.12- PORTE PGM 1 DOUBLE OUVERTURE EN GRILLE METALLIQUE

POUR ENTREE SOUS SOL Y/C PEINTURE
Fourniture et pose d’une porte grille métallique en acier galvanisé thermolaqué à deux vantaux va et vient à
réaliser suivant détail et plans Architecte, comprenant :
Vantail :
 Porte à deux vantaux va et vient, couleur au choix de l'architecte ;
 Cadre en fer cornière en acier pré-laqué, avec pattes à scellement ;
 Alaise en tube carré acier ;
 Cadre: Profils C de 200x100 mm
 Encadrement : Tubes carrés de 100x100 mm
 Traitement antirouille par deux couches, produit à soumettre à l’agrément du maître d’ouvrage et de
la maîtrise d’œuvre avant traitement.
Quincaillerie :
 1 Serrure de sûreté avec gâche Clédor ou similaire ;
 Gâche électrique ;
 Verrous en acier de marque Clédor ou similaire ;
 1 Ensemble de poigné de tirage en acier de marque Clédor ou similaire;
 4 Paumelles à souder par vantail de marque Clédor ou similaire ;
 1 Système butoir arrêt de grilles de marque Clédor ou similaire.
Y compris peinture glycérophtalique laquée sur menuiserie métallique : Teinte à soumettre pour approbation
à la maîtrise d’œuvre, suivant tableau d’échantillonnage.
- Brossage à brosse métallique et ponçage à la toile émeris, le métal devant être parfaitement
décalaminé, dérouillé et dégraissé.
- Application d'une couche de peinture antirouille pure, non diluée, passée à la brosse ;
- Après 24 heures, ponçage ;
- Application d'une deuxième couche de peinture antirouille pure, non diluée, passée à la brosse ;
- Après 24 heures, ponçage fin ;
- Rebouchage, modelage et rattrapage des formes ;
- Application d'une couche de peinture CELLUC 109 pure ou équivalent, non diluée, passée au
rouleau.
L'ensemble exécuté conformément aux règles de l'art, aux normes en vigueur, aux recommandations des DTU en
vigueur, aux plans et détails et recommandations de l’Architecte, y toutes sujétions de mise en œuvre, d'ajustage
et de fonctionnement.
Ouvrage payé au mètre carré y compris toutes sujétions de fournitures et de pose.
PRIX N°5.13- PORTE PGM2 POUR ESCALIERS DE SECOURS Y/C PEINTURE
Fourniture et pose d’une porte en grille métallique pour escalier de secours du Rez de jardin vers extérieur (Rez
de chaussée) métallique en Tube d’acier carré de 40 mm à un vantail ouvrant à la française à réaliser suivant
détail et plans Architecte, comprenant :
- 203 -
Dimensions à titre indicatif : 120*150
Vantail :
 Porte ouvrant à la française d’accès piétons composée de tube acier carré de 40 mm, couleur au
choix de l'architecte
 Cadre en fer cornière en acier pré-laqué, avec pattes à scellement ;
 Encadrement : Tube acier carré de 40 mm
 Remplissage : Tubes ronds de Ø50 mm
Quincaillerie :
 Paumelles
 Serrure de sûreté avec gâche,
 Poignées de tirage en acier inox
 Ensemble en acier inox type BRICARD ou similaire
rouleau.
L'ensemble exécuté conformément aux règles de l'art, aux normes en vigueur, aux recommandations des DTU en
vigueur, aux plans et détails et recommandations de l’Architecte, y toutes sujétions de mise en œuvre, d'ajustage
et de fonctionnement.
Ouvrage payé au mètre carré y compris toutes sujétions de fournitures et de pose
PRIX N°5.14- PORTES METALLIQUE DOUBLE OUVERTURE DU PLACARD

TECHNIQUE PLTM 1 Y/C PEINTURE
Dimensions à titre indicatif : 100x160 cm

Fourniture et pose de porte des placards technique métallique en acier galvanisé thermolaqué à 2 vantaux ouvrant
à la française suivant plan et détail de l’architecte et comprenant :

 Cadre en tôle pliée galvanisée thermo laqué d’épaisseur 20/10eme, fixation avec pattes à scellement,
teinte au choix de l’architecte ;
 Ouvrant constitué d’un encadrement en profilé U. Les faces de l’ouvrant seront constituées par
double tôle galvanisée thermo laqué d’épaisseur 20/10eme, teinte au choix de l’architecte ;
 Montants et traverses renfort intérieur de la porte en tube carré, dimensions conformément aux plans
de l’Architecte ;
- 204 -
Quincaillerie :
 1 Serrure de sûreté à 3 clés de marque Clédor ou similaire ;
 1 Ensemble de poigné en acier de marque Clédor ou similaire;
rouleau.
L'ensemble exécuté conformément aux règles de l'art et aux plans et d’Architecte, y compris toutes sujétions de
mise en œuvre, de finition.
Ouvrage payé au mètre carré y compris toutes sujétions de fournitures et pose.
PRIX N°5.15- CLAUSTRA EN METAL Y/C PEINTURE
Destination : ROOF TOP

Dimension : Variable
Ce prix rémunère la fourniture et pose d’un claustra en métal en acier galvanisé de dimensions variables, le tout
sera réalisé suivant plans et détail de l’architecte y compris système de fixations, selon détail et recommandation
de la maitrise d’œuvre.
L’ensemble des travaux sera exécuté, suivant détail de l’architecte et payé au mètre carré, y compris accessoires
de fixation, scellement et toutes sujétions de fourniture, de pose, et de mise en fonctionnement et de finitions.
L’ensemble de l’ouvrage devra être exécuté conformément aux plans et détails de l’Architecte, aux règles de
l’art, aux recommandations des DTU et normes en vigueur.
Ce prix comprend aussi la peinture suivant le complexe ci-après :
- 2 Couches de peinture primaire chromate de zinc épaisseur 30 microns chacune minimum.
- 1 couche intermédiaire gamme époxy épaisseur 30 microns minimum
- 1 Couche de finition gamme époxy polyuréthane épaisseur 30 microns minimum.
- RAL : au choix de l’architecte
5.17.1. CLM1
Ouvrage Payé au mètre carré, y compris toute sujétions de fourniture et pose.
5.17.2. CLM2
5.17.3. CLM3
- 205 -

5.17.4. CLM4
5.17.5. CLM5
PRIX N°5.16- ESCALIER DE SECOURS METALLIQUE Y COMPRIS GARDE CORPS

EN METAL Y/C PEINTURE
ESCM : ECHELLE 1/50

Ce prix rémunère la fourniture, pose et la fixation d’un escalier de secours hélicoïdal métallique en acier
galvanisé avec marches et garde-corps en métal, du Rez de jardin au Rez de chaussée.
Cet escalier comprend un noyau central fixé dans la dalle par une pré platine, les marches, le palier relié à la
structure du bâtiment, et un garde-corps métallique, l'ensemble sera exécuté suivant les plans d’exécution à
établir à la charge de l’entreprise approuvé par le BCT et validé préalablement par le BET.
L’établissement des plans d’exécution et leurs visas auprès du BCT et BET est à la charge de l’entreprise.
L’ensemble des travaux sera exécuté, suivant détail de l’architecte et payé au mètre carré, y compris étaiement
échafaudage, fixation, soudage…, et toutes sujétions de fourniture, de pose, de mise en œuvre, et de finitions.
Ouvrage Payé au l’unité.
PRIX N°5.17- GRILLE METALIQUE POUR CLOTURE GMC Y/C PEINTURE
Ce prix rémunère la fourniture et la pose de grillage métallique en acier galvanisé de 1.00 m de hauteur pour
mur de clôture et ce conformément au détail d’exécution de l’architecte composé de :
- Montants en tubes en acier carré de 40 mm galvanise thermo-laqué, couleur noir encastrés de
300mm;
- Espacement de 100 mm, teinte au choix architecte, de 40 mm d'épaisseur posé sur la façade
extérieure du mur de clôture ;
- Ancrage de 30 cm fixation selon détails de l’Architecte
- Traitement pré-laqué anticorrosion.
- 206 -
L'ensemble exécuté conformément aux règles de l'art, et aux plans et détails de l'Architecte, y compris toutes
Ouvrage paye au mètre linéaire.
PRIX N°5.18- PORTES METALLIQUE DOUBLE OUVERTURE DU QUAI DE

DECHARGEMENT PMD 1 Y/C PEINTURE
Dimensions à titre indicatif : 130x240 cm

Fourniture et pose de porte du quai de déchargement vers le hall intérieur en acier galvanisé thermo laqué à 2
vantaux ouvrant à la française suivant plan et détail de l’architecte et comprenant :

 Cadre en tôle pliée galvanisée thermo laqué d’épaisseur 20/10eme, fixation avec pattes à scellement,
teinte au choix de l’architecte ;
 Ouvrant constitué d’un encadrement en profilé U. Les faces de l’ouvrant seront constituées par
double tôle galvanisée thermo laqué d’épaisseur 20/10eme, teinte au choix de l’architecte ;
 Montants et traverses renfort intérieur de la porte en tube carré, dimensions conformément aux plans
de l’Architecte ;
Quincaillerie :
 1 Serrure de sûreté à 3 clés de marque Clédor ou similaire ;
 Ensemble de poigné en acier de marque Clédor ou similaire;
rouleau.
L'ensemble exécuté conformément aux règles de l'art et aux plans et d’Architecte, y compris toutes sujétions de
mise en œuvre, de finition.
Ouvrage payé au mètre carré y compris toutes sujétions de fournitures et pose.
- 207 -
C- MENUISERIE ALUMINIUM
Menuiserie aluminium
Les profilés d’Aluminium laquées couleur au choix de l’Architecte, seront de marque PROFILS
SYSTEMES, SEPALUMIC ou similaires adaptée aux dimensions des ouvrages.
Tous les accessoires utilisés seront, du premier choix, conformes à ceux de la gamme choisie et approuvée
par la maîtrise d’œuvre.
DESCRIPTIF GENERAL :
Le prix unitaire de chaque article comprend :
 La note de calcul justificative, structure et vitrage, validée par la maîtrise d’œuvre et approuvée par
le bureau de contrôle ;
 L’établissement des plans d’exécution et de détails ;
 Aluminium thermo laqué couleur RAL au choix de l’architecte ;
 Pré-cadre en profilés de tôle galvanisée de 20/10éme d’épaisseur, y compris éléments de scellement,
adaptable à chaque ouvrage et suivant localisation ;
 Les profilés en aluminium, de sections adéquates. Le cadre sera composé de profil dont la géométrie
répondra à l'inertie nécessaire aux dimensions maximales et munis de feuillures à vitre.
 Les cadres dormants, traverses hautes, traverses basses, traverses intermédiaires et les montants
verticaux,
 Les pièces d'appui en profilés aluminium thermo laqué permettant de recueillir les eaux de
condensation et d'évacuer les éventuels eaux d'infiltrations avec dispositif anti-refoulement,
assemblage à coupe droite dans les gorges de vidage prévus à cet effet.
 Les vantaux vitrés en profilés d’aluminium comprenant les joints néoprène, brosses en nylon, galets,
feuillures à vitres, les condamnations ainsi que tous les articles de quincaillerie nécessaires premier
choix.
 Les profilés spéciaux en aluminium, mis en place pour former couvre-joints intérieurs et extérieurs
au droit des bâtis,
 Le mastic d’étanchéité qui doit être mis en œuvre sera en silicone neutre et translucide référence
UNI SIL T ou similaire, et doit avoir la certification SNJF.
 Vitrage sera monté dans les joints élastomère et maintenu par des parcloses appropriées et éclipsées
y compris toutes les cales néoprène nécessaires au bon fonctionnement.
 Les poignées de fermeture et de tirage
 La translation horizontale des vantaux coulissants se fera sur galets à bague frittée, les galets seront
fixes ou réglables et démontables.
 Le vitrage :
o Pour les portes d’accès aux immeubles, à administration, salon lounge, issues de
secours de la salle de jeux et salle de sport, et pour l’ensemble vitré ENS300 situés dans
les locaux personnel et l’administration : Le vitrage est un vitrage de sécurité Stadip 44.2,
épaisseur à confirmer par la note de calcul établie par l’entreprise et approuvée par le bureau
de contrôle du projet. L’épaisseur des vitrages devra être calculée et justifiée en fonction des
paramètres de dimensionnement tels que l’effet de vent, la superficie du vitrage…
o Pour les fenêtres et portes fenêtres : Le vitrage est un double vitrage 6/8/6, épaisseur à
confirmer par la note de calcul établie par l’entreprise et approuvée par le bureau de contrôle
du projet. L’épaisseur des vitrages devra être calculée et justifiée en fonction des paramètres
de dimensionnement tels que l’effet de vent, la superficie du vitrage…
o Pour les murs rideaux : Le vitrage est un double vitrage avec vitrage Stadip face extérieure
d’épaisseur minimale 6/8/4.4.2, épaisseur à confirmer par la note de calcul établie par
l’entreprise et approuvée par le bureau de contrôle du projet. L’épaisseur des vitrages devra
être calculée et justifiée en fonction des paramètres de dimensionnement tels que l’effet de
vent, la superficie du vitrage…
o Pour les châssis et fenêtres escaliers : Le vitrage est un vitrage simple de 6mm, épaisseur à
confirmer par la note de calcul établie par l’entreprise et approuvée par le bureau de contrôle
du projet.
 Le vitrage est de marque d’AGC, Saint Gobain ou équivalente, nuance au choix de l'architecte.
- 208 -
 Quincaillerie ALUMINIUM de 1ière catégorie (description et destination suivant chaque ouvrage:

serrures, poignées, crémones, loqueteaux, pivots, verrous, paumelles, gâches, mécanismes de
coulisse, etc.) qualité à soumettre aux choix de la Maîtrise d'Œuvre.
 Les rails de roulement des coulissants seront en inox.
 Pour les ouvrages avec vitrage posé bord à bord, suivant directives architecte, sont à prévoir avec
cadres encastrés en ‘’U’’ en aluminium dans les horizontales. Dans les verticales le vitrage sera
prévu bord à bord sur toute la hauteur de l’ouvrage.
 Les butoirs, à raison d’un par vantail, pour les portes ouvrants à la française.
 Toutes les portes extérieures doivent être pourvues de bavettes et de barres de seuils avec les
accessoires et joints nécessaires pour assurer l’étanchéité à l’eau et à l’air.
 Tous les profilés et tôles nécessaires pour les finitions de pose et de raccordement avec le GO ou
entre articles selon indications de la maîtrise d’œuvre.
 L’entrepreneur devra obligatoirement fournir les dessins de coupes détails techniques de chaque
ouvrage, type de profilés et assemblage, ainsi que les éléments de calcul des ossatures ;
 Une menuiserie type sera exécutée comme échantillon pour approbation par la maîtrise d’œuvre
avant la fabrication en série ;
 L’ensemble sera exécuté conformément aux règles générales du D.T.U. et normes en vigueur, y
compris toutes sujétions de fourniture, de pose, de mise en œuvre et de fonctionnement, le tout dans
les règles de l’art.
 Le nettoyage,
Tous les essais à la bonne tenue des ouvrages.
L'ensemble des ouvrages devra être exécuté conformément aux plans et détails des Architectes, aux règles
de l'art, aux DTU et normes en vigueur, y compris toutes sujétions de mise en œuvre, de fonctionnement, et
de finition.
NOTA :
Tous les ouvrages exécutés devront obligatoirement comporter les éléments ci-après :
 Note de calcul + carnets de détails technique
 Labels de qualité concernant l’aluminium, thermo laquage, joints brosses, silicone
PRIX N°5.19- CHASSIS VITREE COULISSANTE TYPE CH1
Destination : Rez de jardin
Fourniture et pose d’un ensemble vitré avec des ouvrants coulissants avec ou sans partie fixe, conformément
aux plans de détails de l’Architecte, comprenant :
Dimensions données à titre indicatif : 120x50 cm
Profile : aluminium sera de finition givrée, couleur au choix de l’architecte exécutée conformément aux
plans et détails de l’architecte, et comprenant :
 Châssis : châssis à deux vantaux de 50*60 cm (Dimensions données à titre indicatif).

 Vitrage: Double vitrage 6/8/6 mm teinté au choix de l’architecte. L’épaisseur du vitrage est à
confirmer par la note de calcul dûment validée par le BCT du projet.
de finition.
Ouvrage Payé au métre carré.
- 209 -
PRIX N°5.20- FENETRE VITREE COULISSANTE
Fourniture et pose d’un ensemble vitré avec des ouvrants coulissant avec ou sans partie fixe, conformément
FERMETURES :
1 point de fermeture par coquille simple ou double avec possibilité de fermeture a clefs par l’extérieur.
Serrure 2 points ou 3 points suivant la hauteur du vantail (en option).
Le mécanisme est intégré dans le profilé (pour la serrure 2 ou 3 points possibilité de fermeture par cylindre
Européen). Poignée papillon aux formes arrondies alliant esthétique et fonctionnalité.
Tous les accessoires nécessaires, y compris poignées verrouilla blés, de 1ére qualité, au choix de l’architecte
et correspondant au profilé choisi.
L’ensemble de l’ouvrage devra être exécuté conformément aux plans et détails de l’architecte, aux règles de
l’art, aux recommandations des DTU et normes en vigueur, y compris toutes sujétions de fourniture, de pose
et de finition.
Quincailleries :
 Chariots de roulement : Galets diamètres 22 mm sur roulement à aiguilles. Galets simples ou doubles
réglables ou non, montage par vis pression. Démontage aisé suivant norme 24.301. Les charges
maximums de vitrage admissibles sont de 140 kg / vantail suivant la configuration retenue.
 Vitrage: Double vitrage 6/8/6 mm teinté au choix de l’architecte. L’épaisseur du vitrage est à
confirmer par la note de calcul dûment validée par le BCT du projet.
de finition.
5.20.1. FENETRE VITREE COULISSANTE TYPE FVC 1
Dimensions données à titre indicatif : 280*220 avec partie en bas fixe

Gamme : Pure line Furio ou similaires
Destination : Etage

Gamme massai ou similaires
Destination : Etage

- 210 -
Destination : Rez de chausse


Destination : Rez de chaussée.
Dimensions données à titre indicatif : 120 *220 avec partie en bas fixe
Destination : Rez de Chaussée
Dimensions données à titre indicatif : 140*130

Destination : Rez de chaussée (bureau directeur)

Destination : Rez de jardin (espace réserve – préparation légumes)
PRIX N°5.21- PANNEAU VITREE FIXE TYPE PAF 1
Destination : salle de bain de chambre -suite -T2 - Rez de chaussée- Etage.
Vitrage: Double vitrage 6/8/6 mm teinté au choix de l’architecte. L’épaisseur du vitrage est à confirmer par
la note de calcul dûment validée par le BCT du projet.
de finition.
PRIX N°5.22- FENETRE VITREE FIXE TYPE FVF1 :
Dimensions données à titre indicatif : Dimension 160*120

Destination : Rez de chaussée (espace guérite)
Fourniture et pose d’un ensemble vitré fixe, conformément aux plans de détails de l’Architecte, comprenant:
- 211 -
de finition.
PRIX N°5.23- FENETRE VITREE FIXE TYPE FVF2
Dimensions données à titre indicatif : dimension 90*220

Destination: Rez de chaussée – étage
Fourniture et pose d’un ensemble vitré fixe, conformément aux plans de détails de l’Architecte, comprenant:
de finition.
PRIX N°5.24- LES MURS RIDEAUX
NB : les plans d’exécutions du mur rideau doivent être accompagnés d’une note de calcul justifiant les
profilés à utiliser et l’épaisseur du vitrage double associé à la dimension du mur rideau.
Ce prix rémunère la fourniture et pose des murs rideaux avec portes vitrées et parties fixes,
conformément aux plans de détails de l’Architecte.
Structure :
- Les murs rideaux devront bénéficier d’un référentiel pour des opérations analogues sur la base de
profilés le plus fin possible (Section vue à soumettre à la validation de l’architecte et de BET).
- L’ossature du mur rideau est constituée d’éléments en aluminium extrudé anodisé de classe 15,
bénéficiant du label de qualité QUALANOD, et Thermo laquage avec des poudres polyester selon
les teintes RAL et finition au choix de l’architecte et bénéficiant du label de qualité QUALICOAT
dont l’épaisseur minimale est 60 microns.
- Les profilés seront déterminés selon leur inertie calculée selon les normes en vigueur et selon les
caractéristiques du site définies par la carte d’exposition au vent y compris renforcement éventuel
selon la note de calcul de stabilité à fournir par l’entreprise et à faire valider par le BET et le BCT.
- Les recommandations du règlement parasismique marocain, ou à défaut du règlement français PS

92, devront être respectées (notamment Art. 15 du PS 92).
- 212 -
- La fixation sur le gros-œuvre (béton ou métallique) est réalisée par des attaches métalliques
permettant un réglage tridimensionnel de la structure et une reprise des efforts transmis par la façade
(poids, vent...),
- Les joints entre éléments de mur rideau devront être suffisants pour ne pas provoquer la casse et la
chute d’éléments vitrés en cas de séisme.
- Les fixations doivent être conçues et réalisées pour résister aux efforts mécaniques subits par la
façade, du fait :
o Du vent,
o De son propre poids,
o De ses dilatations.
Assemblage :
- Les profilés sont assemblés en coupe droite, avec montant filants et traverses pénétrantes.
- Les montants comportent un usinage qui permet de positionner correctement les traverses qui sont
fixées par des vis en inox.
- Les traverses peuvent également être fixées par des blocs d’assemblage en alliage d’aluminium.
Des ouvrants spécifiques au mur rideau de Profils Systèmes s’incorporent dans la structure :
Ouvrants :
- Portes :
o Porte conformément au détail de l’architecte.
o Paumelles en applique grande résistance
 Poids maximum par vantail 160 kg
 Réglage 3 axes porte fermée
o Profils dormants et ouvrants renforcés à 3 chambres par vantail.
o Barre anti panique. (Suivant plans de l’architecte)
o Système ferme porte. (Suivant plans de l’architecte)
o Quincaillerie au choix de l’architecte.
Vitrage:
- Vitrage, double trempé sur les deux faces avec face extérieur stadip 8/6.6.2, claire et/ou émaillé
suivant les plans et détails de l’architecte avec contrôle solaire Planitherm ou cool-lite SKN 154 II
de Saint Gobain ou équivalent.
- Les vitrages des parties ouvrantes sont collés sur des barrettes de collage solidaires du cadre ouvrant
- Les bords horizontaux et verticaux des vitrages fixes sont pris en feuillure sous des joint en EPDM
par un profil serreur surmonté d’un capot « ogive » ou équivalant.
- Les Coefficients de transmission thermique sont de:
o Ug = 1.1 W/m2.K
- Épaisseur minimale d’une feuille de vitre est de 6mm à confirmer par la note de calcul du vitrage.
Avant de commencer la réalisation des travaux, l’entreprise remettra pour approbation à l’architecte, au
bureau d’études et au bureau de contrôle :
- Les plans d’exécution
- Les notes de calcul
-
Finition:
Les calfeutrements nécessaires seront réalisés au besoin avec des tôles pliées en aluminium. Les joints faits
avec des mastics silicone ou similaires devront être appliqués selon la norme en vigueur.
Conductivité thermique :
Ug = 3,3 W/m2K
Fs = 0,70
- 213 -
de finition.
Ouvrage payé au mètre carré y compris toutes sujétions de fournitures et pose
5.24.1. MR1: MUR RIDEAUX VITREE EN ALUMINIUM

Destination : ENV1 entrée hôtel Rez de chaussée
Composante : portes anti-panique et ferme porte secours
 18 parties fixes 180x300 ;

 Deux portes anti-panique de secours avec ferme porte : partie ouvrante de 140x240 et parties fixes
140x60.
 Une porte centrale ouvrante de dimensions 200x240 (à deux vantaux) avec partie fixe supérieure de
200*60 ;

Destination : ENV2 - RESTAURANT ET CAFETERIA Rez de jardin
Composante : portes anti-panique et ferme de porte
 12 parties fixes (dimensions suivants plans et détail de l’architecte) ;

 3 Parties ouvrantes de 180*280.

Destination : ENV 3 - Espace salon Rez de jardin
Composante :
 4 parties fixes. (Dimensions suivants plans et détail de l’architecte) ;

 Une partie ouvrante. (Dimensions suivants plans et détail de l’architecte).

Destination : ENV4 - Kiosque boutique Rez de jardin
Composante :
 2 parties fixes de 155*240 ;

 Une partie ouvrante de 100*240.
5.24.5. MR5 : MUR RIDEAUX VITREE EN ALUMINIUM

Destination : ENVF1 - Espace salon Rez de jardin
- 214 -
Composante : 2 parties fixes de 200*280.
PRIX N°5.25- PORTE FENETRE VITREE EN ALUMINIUM TYPE PF1
Dimensions données à titre indicatif : 430*210 cm

Destination : Rez de chaussée (guérite)
- Deux parties fixes de 95x1.2

- Fenêtre coulissante 150x120
- Porte de 90x210
plans et détails de l’architecte,
.
de finition.
PRIX N°5.26- PORTE VITREE COULISSANTE EN ALUMINIUM TYPE PVC1

Destination : Terrasse extérieure des types chambre-suite-T2 Rez de chaussée-Etage
Fourniture et pose d’un ensemble vitré avec des ouvrants coulissant avec ou sans partie fixe,
conformément aux plans de détails de l’Architecte, comprenant :
Vitrage: Double vitrage 6/8/6 mm teinté au choix de l’architecte. L’épaisseur du vitrage est à confirmer
par la note de calcul dûment validée par le BCT du projet.
de finition.
PRIX N°5.27- PORTE EN ALUMINIUM OUVRANTE VERS L’EXTERIEUR TYPE PV1
Dimensions données à titre indicatif : 100x280

Destination : Rez de jardin
Fourniture et pose d’un ensemble vitré avec des ouvrants coulissant avec ou sans partie fixe,
- 215 -
Fermetures :1 point de fermeture par coquille simple ou double avec possibilité de fermeture a clefs par
l’extérieur. Serrure 2 points ou 3 points suivant la hauteur du vantail (en option). Le mécanisme est intégré
dans le profilé (pour la serrure 2 ou 3 points possibilité de fermeture par cylindre Européen). Poignée
papillon aux formes arrondies alliant esthétique et fonctionnalité.
Tous les accessoires nécessaires, y compris poignées verrouilla blés, de 1ére qualité, au choix de
l’architecte et correspondant au profilé choisi.
L’ensemble de l’ouvrage devra être exécuté conformément aux plans et détails de l’architecte, aux règles
de l’art, aux recommandations des DTU et normes en vigueur, y compris toutes sujétions de fourniture,
de pose et de finition.
Quincailleries
Chariots de roulement : Galets diamètres 22 mm sur roulement à aiguilles. Galets simples ou doubles
réglables ou non, montage par vis pression. Démontage aisé suivant norme 24.301. Les charges maximums
de vitrage admissibles sont de 140 kg / vantail suivant la configuration retenue.
de finition.
PRIX N°5.28- KIT DOUCHE TYPE KIT1
Dimensions données à titre indicatif : 120×220 avec partie ouvrante et partie fixe
Destination : les salle de bain des suite Rez de chaussée - Etages
Fourniture et pose d’un ensemble de panneaux de séparation de douche en verre trempé,

 1 panneau fixe (dimensions variables)
 1 panneau ouvrant de 80*220
L’entreprise du présent lot aura à sa charge la réalisation de toute réservation nécessaire pour la pose des
équipements de la porte.
Aucun élément verre, ne sera posé directement en contact avec des parties métalliques, il sera prévu
l’interposition de joints ou pastilles néoprène, à cet effet, l’entrepreneur du présent lot est responsable
d’assurer l’étanchéité de l’ouvrage complet.
de finition.
PRIX N°5.29- KIT DOUCHE TYPE KIT2
KIT 2 : dimension 80×220 cm

Destination : Les chambres –T2 (Rez de chaussée – Etages)
Fourniture et pose d’un ensemble de panneaux de séparation de douche en verre trempé,
- 216 -
 1 panneau ouvrant de 80*220

L’entreprise du présent lot aura à sa charge la réalisation de toute réservation nécessaire pour la pose des
équipements de la porte.
Aucun élément verre, ne sera posé directement en contact avec des parties métalliques, il sera prévu
l’interposition de joints ou pastilles néoprène, à cet effet, l’entrepreneur du présent lot est responsable
d’assurer l’étanchéité de l’ouvrage complet.
de finition.

PRIX N°5.30- GARDE DE CORPS EN VERRE TYPE GV1
Ce prix rémunère la fourniture, la pose et fixation d’un garde-corps en aluminium et verre « Minim –
Building Systems » ou équivalent, vitrage feuilleté trempé épaisseur minimale de 10.10.2 à confirmer par la
note de calcul du garde-corps et de 90 cm de hauteur (donnée à titre indicatif).
Ce prix comprend également la fourniture et pose des accessoires à savoir :
 Set de montage, Feuillures et joint caoutchouc ;
 Résine pour scellement chimique ;
 Profilé garde-corps en U pour fixation en inox à sceller dans la dalle conformément au détail de
l’architecte;
 Main courante en inox conformément au détail de l’architecte;
 Couvre-joint en inox ;
 Angle pour profilé ;
 Tiges de raccords…etc;
Y compris tous les travaux de fourniture, pose, mise en œuvre, et tous les accessoires et pièces de
raccordement, de continuité et de fixation conformément aux normes suivantes :
 NF P01012 : dimension des gardes corps règles de sécurité

 NF P01013 : essais des gardes corps – méthodes et critères
 NF P28003 : Travaux de bâtiments
de finition.
PRIX N°5.31- MIROIR MRC1
Dimension donnée à titre indicatif : 80×180

Fourniture, pose et fixation du Miroir argent clair de 6mm d’épaisseur au choix de l’architecte, à bords
chanfreinés y compris :
- Peinture argentée ;
- Glace montée sur panneau en contreplaqué marin ;
- 217 -
- Fixation sur plaque en bois ;

- Pose adhésive par scotch 2 faces spéciales miroir.
Les utilisations possibles de miroir clair argenté : couloir des types chambre -suite -T2.
de finition.
Ouvrage payé au mètre carré réel, y compris toute sujétion de fourniture, de pose et de fixation.
PRIX N°5.32- FENETRE VITREE OUVRANTE AVEC PARTIE EN BAS FIXE TYPE FVO 1
Dimensions à titre indicatif : 1,20x2,20m
Ce prix la fourniture et la pose de fenêtres en aluminium ouverture vers l'intérieur sur un axe horizontal
- 1 Partie fixe d’une dimension totale de 1,20x0,90m ;

- 1 Fenêtre à un vantail ouverture vers l'intérieur sur un axe horizontal d’une dimension de
1,20x1,30m ;
- Allège de 0.20m
- Type de vitrage : Double vitrage 6/8/6 mm teinté au choix de l’architecte. L’épaisseur du
vitrage est à confirmer par la note de calcul dûment validée par le BCT du projet.
Ouvrage payé au mètre carré réellement exécuté y compris fournitures, échafaudage à toute hauteur,
accessoires, pose, finitions, nettoyage, protection jusqu’à la réception provisoire et toutes sujétions
d’exécution conformément aux normes et aux règles de l’art, aux instructions du maître d’ouvrage et de la
maîtrise d’œuvre.
- 218 -
6- FLUIDES
GENERALITES :
 L’entreprise doit fournir l’avis technique, fiche technique et tous les certificats d’essais de la marque
proposée, l’ensemble et à soumettre au bureau d’étude pour avis et validation ;
 Tous les équipements Fluides situés à l’extérieur devront être traités et protégés contre l’agression
du milieu salin du site du projet afin d’éviter leur corrosion ou détérioration ;
 Toute augmentation de 20% sur la taille d’un équipement Fluides définie sur le descriptif (puissance,
débit, hauteur manométrique, pression, diamètre, dimensions, … etc.) ne fera pas l’objet d’une plus-
value.
A/ PLOMBERIE SANITAIRE - PROTECTION CONTRE INCENDIE
A-1/ ALIMENTATION
PRIX N°6.1- BRANCHEMENT GENERAL D'EAU POTABLE ET D'INCENDIE
Ce prix rémunère la fourniture et pose des pièces de branchement sur les réseaux d’eau potable de la ville
conformément au schéma type approuvé par la régie locale, comprenant ce qui suit :
 Un té en fonte ;
 Les raccords bride major ;
 Cône de réduction ;
 Vanne de sectionnement en amont et en aval ;
 Purgeur d’air ;
 Clapet anti-retour ;
 Dis connecteur anti-pollution,
 Limiteur du débit ;
 Réducteur de la pression ;
 Stabilisateur du débit ;
 Manchettes ;
 Filtre à tamis ;
 Terrassements pour regard y compris évacuation ou mis en remblais ;
 Réalisation de regard en béton armé avec tampon en fonte classe D400 de dimension approprié ;
 Toutes les pièces et accessoires de raccordement.
Ce prix englobe aussi les éléments suivants :
 Les travaux de branchement au réseau d’eau potable de la ville y compris, terrassement, déblais,
remblais, lit de sable, pièces spéciale de piquage sur le réseau extérieur, tuyauterie en PVC pression
PN16 DN110 ;
 Les collecteurs en PVC PN16 de diamètre approprié ;
 Vannes d’isolement pour isoler le collecteur et les deux départs de marque SOCLA ou équivalent ;
 Robinets de vidange pour les collecteurs avec tuyauteries en polyéthylène PN20 raccordé à
l’évacuation au moyen d’un entonnoir ;
 Tuyauterie avec vannes d’arrêt de diamètre approprié ;
L’entreprise doit fournir les fiches techniques et le détail d’exécution pour validation.
L’entrepreneur sera tenu à se conformer aux plans et prescriptions de la régie locale pour la réalisation des
dits raccordements.
Les frais d’autorisations nécessaires pour le branchement de la part des organismes et autorités compétentes
et la coordination avec les services concernés sont à la charge du Maitre d’Ouvrage.
Ouvrage payé à l’Ensemble y compris toute sujétion de fourniture et de pose.
PRIX N°6.2- EQUIPEMENT BACHE A EAU POTABLE ET D'INCENDIE

Fourniture, pose, raccordement et installation complète en ordre de marche d’un ensemble des équipements
de bâche de stockage pour l’eau potable et incendie, comprenant :
- 219 -
 Une électrovanne de remplissage avec by-pass et jeu de vanne y compris les capteurs de niveau et
les régulateurs ;
 Une vanne à flotteur avec bypass et un jeu de vannes ;
 Ensemble de brides et traversées de parois en acier inoxydable avec platines d’étanchéité, pour :
 Tuyauteries d’aspiration ;
 Tuyauterie de trop plein ;
 Tuyauterie de vidange.
 Ensemble de Fourreaux en PVC pression (PN16) ou en acier galvanisé, pour :
 Tuyauterie de recyclage ;
 Tuyauterie de remplissage ;
 Tuyauterie de traitement d’eau ;
 Contrôleur de niveaux.
 Une vanne de vidange de diamètre approprié ;
 Ensemble des vannes d’isolement de diamètres appropriés ;
 Tuyauterie en PVC pression PN16 de diamètres appropriés (Trop plein et vidange) ;
 Tuyauterie transparente en plastique pour la visualisation du niveau d’eau de la bâche ;
 Grille de protection anti moustiquaire en acier galvanisé qui fera l’objet d’accès à la bâche ;
 Jauge de niveau, évent ;
 2 échelles amovibles en tube acier inoxydable pour entretien.
Ils seront compris dans ce prix, les équipements de maintien d’eau potable stockée dans un état hygiénique
constitué de ce qui suit :
 Pompe centrifuge : de débit = 20 m3/h – HMT = 5 mCE, de marque WILO ou équivalent, certifiée
ACS ou équivalent, comprenant :
o Crépine d’aspiration en inox ;
o Tuyauterie en PVC Pression PN16 de diamètres
o Vannes d’isolement en amont et en aval de la pompe ;
o Manchettes anti-vibratiles en amont et en aval de la pompe ;
o Accessoires de raccordement (raccords, coudes, réducteurs, … etc.) ;
o Manomètre ;
o Alimentation et raccordement électrique depuis le tableau du local technique jusqu’à la
pompe y compris chemin de câble, protection par disjoncteur électrique adapté et horloge
de planification des horaires de démarrage et d’arrêt.
 Pompe doseuse de Chlore : à dosage proportionnel de marque : ASTRALPOOL, PERMO ou
équivalent, de débit minimum de l’ordre de : 5 l/h, équipée de ce qui suit :
o Crépine d’aspiration ;
o Canne d’injection ;
o Bac à réactifs de capacité : 100 litres.
o Agitateur manuel ;
o Sonde ;
o Alimentation et raccordement électrique depuis le tableau du local technique jusqu’à la
pompe doseuse y compris chemin de câble, protection par disjoncteur électrique et
horloge.
Ouvrage payé à l’Ensemble y compris tous accessoires, raccords, brides, percements, scellements, vidanges,
colliers, joints, fixations, supports, essais, réglages et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.3- SUPPRESSEUR D’EAU POTABLE = 35 M3/H – HMT = 28 MCE

Fourniture, pose, raccordement et installation complète en ordre de marche d’une station de surpression
d’eau potable de marque GRUNDFOS (Série HYDRO MPC-E), WILO (Série SIBOOST SMART) ou
équivalent.
La station doit être livrée compacte, montée et préréglée en usine, elle doit être conforme à DIN1988 ou
équivalent, comprenant :
 Un ensemble de 2 pompes centrifuges multicellulaires verticales en acier inoxydable :
o Chaque pompe sera dotée d’un moteur à variation de vitesse ;
o Chaque pompe sera équipée d’un convertisseur de fréquences intégré ;
- 220 -
o Toutes les pièces des pompes en contact avec le fluide seront homologuées ACS ou équivalent ;
o Les pompes seront équipées d'une garniture mécanique à cartouche pour faciliter l’entretien ;
o Les moteurs auront un rendement énergétique minimum IE4.
 Un clapet anti-retour et deux vannes d’isolement par pompe ;
 Deux collecteurs (refoulement et aspiration) en acier inoxydable ;
 Un capteur de pression (4-20 mA) ;
 Un manomètre ;
 Un piquage avec vanne d'isolement pour le raccordement d’un réservoir à membrane à pression ;
 Un châssis (Embase) en acier inoxydable ou en acier galvanisé ;
 Un coffret de protection et de commande (Classe de protection minimale IP54), comprenant :
o Interrupteur principal ;
o Protection(s) moteur(s) ;
o Protection(s) par fusibles ;
o Contacteur(s).
o Contrôleur intelligent assurant les fonctions suivantes :
 Contrôle de la pression constante par ajustement en continu de la vitesse de chaque
pompe ;
 Pression constante au point de consigne, indépendamment de la pression d'entrée ;
 Régulation des paramètres PID ;
 Contrôle automatique de la mise en cascade des pompes pour un rendement optimal ;
 Permutation automatique des pompes ;
 Fonction essai automatique des pompes ;
 Possibilité de déclaration de pompe de réserve ;
 Fonctionnement manuel ;
 Fonction log possible ;
 Rampe du point de consigne ;
 Protection contre manque d’eau ;
 Possibilité de commande à distance :
* Marche/Arrêt système ;
* Réglage à distance de la valeur de consigne ;
* Commutation de la valeur de consigne ;
* Max., min. ou fonctionnement défini par l'utilisateur.
 Entrées et sorties digitales peuvent être configurées individuellement ;
 Fonctions de surveillance pompes et système :
* Valeurs limites de la pression (Min et Max) ;
* Protection moteur ;
* Surveillance des capteurs et câbles contre un disfonctionnement ;
* Liste des alarmes avec mémorisation minimale de 16 dernières alarmes.
 Fonctions indications et affichage :
* Ecran LCD avec rétro-éclairage ;
* Voyants de signalisation (Marche / défaut) ;
* Contacts inverseurs libre de potentiel pour Marche et Défaut ;
* Communication par bus à la GTC.
Paramètres de sélection :
 Débit total : 35 m3/h ;
 Débit unitaire : 35 m3/h ;
 HMT : 28 mCE (A vérifier par l’Entreprise suivant les pertes de charge de réseau) ;
 Configuration : 1 (N) + 1 (S).
Il sera compris dans ce prix les organes et les accessoires suivants :
 Une crépine d’aspiration ;
 Un réservoir à membrane à pression d’azote de capacité appropriée ;
 Deux manchettes anti-vibratiles (En amont et en aval du surpresseur) ;
 Deux vannes d’isolement à papillon (En amont et en aval du surpresseur) ;
 Un filtre à tamis, corps en fonte et Filtre en acier inoxydable (En amont du surpresseur) ;
 Un socle anti-vibratile.
- 221 -
Ce prix comprend aussi la fourniture, la pose et le raccordement d’une batterie de 2 Filtres UV pour la
désinfection automatique à rayons UV, de marque : ASTRALPOOL, PERMO ou équivalent, ayant un débit
unitaire minimal de 18 m3/h (2x 18 m3/h = 36 m3/h). Cette batterie de filtres UV sera installé en aval du
surpresseur sur la conduite de refoulement, y compris :
 By-pass ;
 Accessoires de raccordement (raccords, coudes, réducteurs, … etc.) ;
 Manchettes anti-vibratiles ;
 Vannes d’isolement ;
 Alimentation et raccordement électrique depuis le tableau du local technique jusqu’au filtre UV y
compris chemin de câble, protection par disjoncteur électrique ;
Faisant partie de ce poste deux lampes UV de réserve à fournir après la réception définitive étant donné que
toute lampe détériorée au cours de la période de garantie sera remplacée dans l’immédiat dans le cadre de
cette garantie.
Ouvrage payé à l’Ensemble y compris tous accessoires, raccordements hydrauliques et électriques, câbles
électriques et chemins de câbles, filerie, raccords, brides, cônes de réduction, percements, scellements,
vidanges, colliers, joints, fixations, supports, signalisations, essais, réglages, paramétrages et toutes sujétions
de fourniture, de pose et d’exécution.
PRIX N°6.4- SURPRESSEUR D’EAU INCENDIE DÉBIT = 20 M3/H – HMT = 28 MCE

Fourniture, pose, raccordement et installation complète en ordre de marche d’une station de surpression
d’eau incendie de marque GRUNDFOS (Série SI), WILO (Série COF) ou équivalent.
La station doit être livrée compacte, montée et préréglée en usine, elle doit être conforme à la norme NFS
62-201 et la règle APSAD R5, comprenant :
 Un ensemble de 2 pompes centrifuges monoblocs horizontales ;
 Un clapet anti-retour et deux vannes d’isolement par pompe ;
 Deux collecteurs (refoulement et aspiration) en acier galvanisé ;
 Un pressostat ;
 Un manomètre ;
 Un piquage avec vanne d'isolement pour le raccordement d’un réservoir à membrane à pression ;
 Un châssis (Embase) en acier galvanisé ou en acier électro-zingué ;
 Un coffret de protection et de commande (Classe de protection minimale IP54), comprenant :
o Interrupteur / Sectionneur principal ;
o Protection(s) moteur(s).
o Contacteur(s).
o Commutateur P1-AUTO-P2 ou un commutateur par pompe MANUEL / AUTO /
ARRET.
o Voyants de signalisation : Sous tension, Défaut pompes, manque d’eau, etc…
o Bornes de contacts secs pour le report à la G.T.C.
 Unité de commande et de régulation assurant l’automatisme intégral de fonctionnement,
notamment :
o Démarrage de la pompe après la fermeture du pressostat ;
o Permutation automatique à chaque redémarrage des pompes ;
o Mise en route automatiquement de la pompe sur défaut de la pompe en service ;
o Protection contre manque d’eau ;
o Ensemble de temporisations.
 Paramètres de sélection :
o Débit unitaire: 20 m3/h ;
o HMT : 28 mCE (A vérifier par l’Entreprise suivant les pertes de charge de réseau).
o Configuration : 1 (N) + 1 (S).
Il sera compris dans ce prix les organes et les accessoires suivants :
 Un disconnecteur anti-pollution de type BA au niveau du refoulement du surpresseur y compris
vannes d’isolement en amont et en aval ;
 Un réservoir à membrane à pression d’azote de capacité appropriée ;
 Deux manchettes anti-vibratiles (En amont et en aval du surpresseur) ;
- 222 -
 Deux vannes d’isolement (En amont et en aval du surpresseur) ;

 Un filtre à tamis, corps en fonte et filtre en acier inoxydable (En amont du surpresseur) ;
 Une crépine d’aspiration ;
 Une soupape de sécurité en aval de la station ;
 Tuyauterie d’aspiration en acier galvanisé (Bâche à eau – Collecteur d’aspiration de station) ;
 Tuyauterie de recyclage pour la mise en marche régulière du surpresseur ;
 Tuyauterie de vidange ;
 Ensemble des vannes d’isolement et de vidange ;
 Raccordement électrique depuis l’attente laissée par l’électricien en câble CR1 ;
 Un socle anti-vibratile.
Ouvrage payé à l’Ensemble y compris tous accessoires, raccordements hydrauliques et électriques, câbles
électriques et chemins de câbles, filerie, raccords, brides, cônes de réduction, percements, scellements,
vidanges, colliers, joints, fixations, supports, signalisations, essais, réglages, paramétrages et toutes sujétions
de fourniture, de pose et d’exécution.
PRIX N°6.5- ARMOIRE ELECTRIQUE DE COMMANDE ET DE PROTECTION (LT

SURPRESSEURS)
Fourniture, pose, raccordement et installation d’un tableau de commande et de protection du matériel situé à
l’intérieur du local technique des surpresseurs ainsi que tout le câblage des différents appareillages.
Le lot Electricité prévoit une attente dans le local technique Surpresseurs à partir de laquelle l'adjudicataire
du présent lot devra tous les raccordements et protection électrique de son matériel.
La tôle de ce tableau aura une épaisseur de 20/10ème mm et sera traitée contre la corrosion par métallisation à
froid immédiatement après sablage et recevra deux couches d'impression phosphatante et deux couches de
peinture cellulosique. Elle aura une porte fermante à clé et une disponibilité de place de 30%.
Ce tableau comprendra un interrupteur de coupure générale en amont de marque MERLIN GERIN ou
équivalent à commande extérieure.
Les protections des divers appareils seront réalisées par disjoncteurs magnétothermiques différentiels, tétera
ou bipolaires de calibres appropriés aux intensités absorbées et de marque MERLIN GERIN ou équivalent.
Outre la fourniture de l'armoire et les protections susdites, ce prix comprend :
- Signalisation de défaut ;
- Horloges programmables ;
- Voyants marche/arrêt/défaut ;
- Boutons poussoirs marche/arrêt ;
- Bouton poussoir pour essais de voyants ;
- Sectionneurs sur moteurs et disjoncteurs ;
- Repérages et étiquettes ;
- Câblage intérieur et câblage jusqu'aux raccordements des appareils ;
- Schémas et plans électriques ;
- Synoptique des installations.
Les sectionneurs à cartouches fusibles alimenteront les départs suivants :
- Départ Suppresseur eau potable ;
- Départs Suppresseur eau incendie ;
- Départ Fosse de relevage ;
- Départ Eclairage ;
- Départ Filtres UV ;
- Départ pompe doseuse ;
- Départ pompe de recyclage ;
- Et tout équipements électrique
Chaque départ est équipé de :
- Un sectionneur ;
- Un discontacteur suivant calibre du moteur ;
- Un commutateur à : 3 positions (Auto-Arrêt-Manuel) ;
- Voyant de signalisations ;
- Boutons poussoir : (Marche/arrêt).
- 223 -
Ce prix inclut en outre, la fourniture et pose d’une horloge programmable pour chaque pompe de filtration,
l’ensemble de la câblerie électrique, les boites de raccordement étanche, les chemins de câbles et filerie
nécessaires et indispensables entre l’armoire et les différents matériels (surpresseurs, pompes doseuses, …
etc.).
Le soumissionnaire doit intégrer dans son offre, les coffrets électriques intermédiaires éventuellement, ainsi
que les coffrets de commande.
NB : L’amenée de courant vers l’armoire général sera réalisée par l’entreprise chargée par les travaux du lot
Electricité.
Ce prix rémunère aussi la fourniture, la pose, l’alimentation et le raccordement électrique en ordre de marche
d’une installation d’éclairage par des lampes de type réglette LED ayant un IP67, couleur de lumière
Blanche, y compris cablage électrique, commande, interrupteurs, protection, fixation et toutes sujétions de
fourniture et de pose en ordre de marche.
Ouvrage payé à l'Ensemble, fourni et posé, avec les raccordements et câblages électriques, les repérages, le
tableau électrique, les protections, les fixations et toutes sujétions de pose.
PRIX N°6.6- TUYAUTERIE EN PPR PN20

La distribution à l’intérieure du bâtiment sera réalisée en tube PPR PN20, certifié CSTB, de marque
WEFATHERM, NIRON, HELIROMA ou équivalent, avec raccords en PPR selon la norme DIN 1988, et les
directives W534, l’assemblage sera par poly fusion.
Les essais seront effectués à une pression de 10 bars en présence du BET et avant remblaiement en présence
de la maîtrise d'œuvre et feront l'objet d'un procès-verbal.
Ce prix comprend tous les travaux de génie civil (traversée, percement, etc..), conformément aux
prescriptions du CPT.
Ouvrage payé au Mètre Linéaire y compris vannes d’arrêt (les vannes de diamètres DN20 et DN25 devront
être de type à tête sanitaire si elles seront apparentes), découpe, chutes, repérage, purgeur automatique, anti-
bélier, robinet de vidange, vannes, dispositif de dilatation, pièces de raccordement et supports avec colliers
de marque MUPRO, SIKLA ou équivalent avec joints souples résistant au vieillissement de même marque,
joints antivibratoires, percement, rebouchage, support, repérage, essais et toutes sujétions de fourniture, de
pose et de mise en œuvre.
6.6.1- PPR Ø13/20
6.6.2- PPR Ø16/25
6.6.3- PPR Ø21/32
6.6.4- PPR Ø26/40
6.6.5- PPR Ø33/50
6.6.6- PPR Ø42/63
6.6.7- PPR Ø50/75
6.6.8- PPR Ø60/90
6.6.9- PPR Ø73/100
PRIX N°6.7- CALORIFUGE POUR TUYAUTERIE INTERIEURE TOUT DIAMETRE

Fourniture, pose, raccordement et mise en œuvre du calorifuge pour tuyauteries de l’eau chaude. Le
calorifuge sera exécuté par mousse élastomère, ayant les caractéristiques suivantes:
 U > 5000 ;
 C < 0,038 ;
 E = 19 à 26 mm selon le Ø du tube.
A savoir :
 U = Facteur de résistance à la diffusion de la vapeur d'eau ;
 C = Conductivité thermique ;
 E = Épaisseur de l'isolant.
Ce prix englobe aussi le traitement du calorifuge au niveau des colliers, supports et les jonctions de deux
bouts du calorifuge.
Ouvrage payé au Mètre Linéaire y compris bande isolante adhésive, bande couvre joint sous forme de
cône, colle, protection mécanique et anti-UV en tôle acier galvanisé pour toute tuyauterie à l'extérieur,
repérage, essais et toutes sujétions de fourniture et d'exécution.
- 224 -
PRIX N°6.8- COLLECTEURS DE DISTRIBUTION

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marché d’un
collecteur DN25, DN20, DN15 en laiton, avec vanne de section 1/4" de tour de même diamètre, pour
distribution EF & ECS. Marque : BARBI, COMAP ou équivalent Suivant indications des plans, ils
seront posés des collecteurs de distribution de type préfabriqué, équipé de :
 Une vanne d'isolement principale par collecteur ;
 Un départ par appareil sanitaire du bloc et collecteur secondaire, avec vanne d’arrêt à billes
spherique en laiton chromé de diamètre approprié aux tubes pour chaque départ ;
 Etiquette dilophane gravée pour identifier chaque départ ;
 Un ensemble de raccords et adaptateurs pour tubes en polyéthylène réticulé côté collecteur et côté
sanitaire ou un autre collecteur ;
 Un bouchon de vidange ;
 Boîte en plastique pour protection des distributeurs encastrés, avec des supports pour le/les
collecteurs, accessoires, couvercle et fermeture ;
 Le coffret sera posé en respectant le plan du calepinage du carrelage et sera revêtu par les carreaux
posés et fixés sur le couvercle comme suit :
o Pose et fixation d’un cadre.
o Pose et fixation des carreaux sur le cadre.
 La mode de fixation et l’aspect architectural sont au choix de l’architecte.
Ouvrage payé à l’Unité y compris toutes sujétions de fournitures et de pose aux prix suivants :
6.8.1- COLLECTEUR 2 DEPARTS
6.8.7- COFFRET
PRIX N°6.9- MITIGEUR THERMOSTATIQUE (DOUCHES VESTIAIRE)

Fourniture, pose, raccordement et installation complète en ordre de marche d’un mitigeur thermostatique de
marque DELABIE série PREMIX COMPACT de référence : 733020 ou équivalent, aux caractéristiques
suivantes :
 Mitigeur thermostatique pour distribution d’eau mitigée de 30 à 60°C ;
 Sécurité antibrûlure : fermeture automatique en cas de coupure d’eau froide ou eau chaude ;
 Température réglable de 30 à 60°C, verrouillable par l’installateur ;
 Corps en laiton ;
 Filtres et clapets antiretour ;
 Plage de débit recommandé : de 5 à 25 l/min ;
 Choc thermique possible ;
 Taille M3/4".
Ouvrage payé l’Unité y compris vannes d’isolement, by-pass, support, raccordements, filetage, tés, coudes
et toutes sujétions de fourniture et de pose.
PRIX N°6.10- TE DE REGLAGE

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un ensemble
d'une Té de réglage pour le recyclage de l’eau chaude sanitaire DN 20 à DN32 de marque SOCLA ou
équivalent et ayant les mêmes caractéristiques.
Ce prix comprend également le raccordement, raccords, polyéthylène.
Ouvrage payé à l'Unité y compris raccordement, repérage, essais et toutes sujétions.
- 225 -
PRIX N°6.11- ANTI-BELIER

d'un anti-bélier à la tête de chaque colonne montante d'eau froide et eau chaude.
Les anti-béliers seront du type accumulateur hydropneumatique à vessie caoutchouc pré gonflée à l'azote ou
à l'air sec, et éprouvés en fonction des pressions engendrées par l'énergie à absorber.
Les caractéristiques des anti-béliers seront déterminées en fonction du réseau ou tronçon du réseau à
protéger (étude à la charge de l'entreprise), et des prescriptions particulières du fabricant de ces matériels.
Ouvrage évalué à l’Unité fournie, posé y compris découpe, pièces de raccordement à sertir et supports avec
colliers et joints souples résistant au vieillissement de même marque, percement, rebouchage, support,
repérage, essais et toutes sujétions.
PRIX N°6.12- ROBINET DE PUISAGE

Fourniture, pose, raccordement et installation complète en ordre de marche d’un robinet de puisage de
diamètre Ø20 de marque TECOFI, IVR, GOVAL ou équivalent, répondant aux caractéristiques suivantes :
 Corps en laiton ;
 Avec raccord de nez ;
 Poignée/Levier d’actionnement ;
 Raccordement à l’alimentation en tube PPR ou en tube PER Ø13/16.
Ouvrage payé l’Unité y compris raccordements, filetage, tés, coudes et toutes sujétions de fourniture et de
pose.
PRIX N°6.13- ROBINET D’ARROSAGE - DN20

Fourniture, pose et raccordement des robinets d’arrosage avec tête à potence,
Le robinet sera de diamètre DN20 (3/4") en laiton poli à soupape taraudée avec raccord au nez, y compris
toutes sujétions de fourniture et pose.
Ouvrage évalué à l’Unité y compris socle en béton toutes pièces de raccords essais et toutes sujétions
d’exécution.
PRIX N°6.14- BOUCHE D’ARROSAGE EN FONTE - DN20

Fourniture et pose de bouche d'arrosage en fonte DN 20mm composée d'un robinet à soupape en bronze
avec volant, raccord symétrique de 20 mm de diamètre et filetage de 20/27 de diamètre, d'une vanne
d'isolement à boisseau DN20, d'un bouchon symétrique avec chaînette, d'une garniture de bouche
d'arrosage et d'un couvercle en fonte de couleur verte.
Ouvrage payé à l’Unité y compris toute sujétion de fourniture et de pose en ordre de marche.
A-2/ EVACUATION EU-EV-EP

PRIX N°6.15- TUBE EN PVC EVACUATION
Fourniture et montage de tuyau en PVC pour l’évacuation des eaux vanne, usées et pluviales, Pour descentes
intérieures ou collecteurs du réseau d'évacuation, constituée de tube de PVC de classe de réaction au feu M1,
série B ou NF Me. Comprend les produits complémentaires pour le montage et la fixation à l'ouvrage, les
accessoires et les pièces spéciales placées par liaison collé avec adhésif. Totalement monté, connecté et testé
par l'entreprise installatrice via les tests de service correspondants.
Il doit y avoir obligatoirement un manchon de dilatation :
 À chaque niveau pour les chutes verticales (EU - EV), quand elles traversent les planchers et sont
bloquées ;
 À chaque niveau quand les chutes passent en gaine (sans plancher) et desservent des appareils
sanitaires, dont les branchements constituent des points fixes ;
 À chaque traversée de joint de dilatation.
- 226 -
Ce prix comprend une isolation phonique pour les vides des faux plafonds et dans les gaines techniques par
des matelas à faible module d’élasticité avec finition en kraft aluminium, y compris serrage et assemblage
par bande adhésive. Fourni et posé, raccordé en ordre de marche.
Ouvrage payé au Mètre Linéaire y compris raccordements, découpes, supports, coudes, culottes, tés,
bouchons de dégorgement, manchons de dilatation, plaques hermétiques, tampons de visite, fourreaux,
colliers et support en acier galvanisé avec joint pour l’isolation phonique, essais et toutes sujétions de
fourniture et de pose au prix suivants :
6.15.1- PVC DN75
6.15.2- PVC DN110
6.15.3- PVC DN125
6.15.4- PVC DN160
6.15.5- PVC DN200
6.15.6- PVC DN250
PRIX N°6.16- TUBE EN PVC – PN16

Fourniture et montage de conduite en polychlorure de vinyle, PN16 bars de marque de FERROPLAST,
DIMATIT ou équivalent, y compris vannes d’arrêt, colliers de fixation avec joint en caoutchouc, supportage
en acier galvanisé de marque MUPRO ou équivalent, coudes, raccords, té, accessoires et pièces spéciales
placées par liaison collé avec adhésif, totalement monté, connecté et testé par l'entreprise installatrice via les
tests de service correspondants.
Il doit y avoir obligatoirement un manchon de dilatation :
 À chaque niveau pour les chutes verticales, quand elles traversent les planchers et sont bloquées ;
 À chaque traversée de joint de dilatation.
Ce prix comprend une isolation phonique pour les vides des faux plafonds et dans les gaines techniques par
des matelas à faible module d’élasticité avec finition en kraft aluminium, y compris serrage et assemblage
par bande adhésive. Fourni et posé, raccordé en ordre de marche.
6.16.1- PVC DN63
6.16.2- PVC DN125
PRIX N°6.17- TUBE EN FONTE

Fourniture et pose de tuyauterie en fonte salubre pour les collecteurs d’évacuation des eaux,
conformément au D.T.U 60.2.
Ce prix comprend les coupes, les pièces façonnées, les ouvertures d'inspection, les branchements, les
joints SME JC et JL, les coudes, les culottes et doubles culottes, les colliers, les supports et toutes
sujétions.
6.17.1- DN100
6.17.2- DN125
6.17.3- DN160
6.17.4- DN200
PRIX N°6.18- GARGOUILLE EN PLOMB

Les évacuations des eaux pluviales seront assurées par des gargouilles avec moignon cylindrique raccordées
aux conduites d’évacuation en parties courantes, près d’un angle ou sur partie verticale pour un trop plein.
Ces gargouilles ont une platine en plomb épaisseur 3 mm et de dimension 50 x 50 cm soudée sur le moignon
cylindrique lorsqu’il traverse un plancher, le moignon doit déborder la sous-face de 0,15 m au minimum, ce
- 227 -
prix comprend la fourniture et l’aide à la pose pour raccordement avec l’étanchéité Le tout doit être réalisé
conformément au D.T.U 43 paragraphe 6.73
Ouvrage payé à l'Unité fournie et raccordée à la chute y compris crapaudine en acier galvanisé et toute
fourniture et sujétion d'exécution.
PRIX N°6.19- CLAPET AERATEUR EQUILIBREUR DE PRESSION

Fourniture, pose, raccordement et installation complète en ordre de marche d’un clapet aérateur équilibreur
de pression sur colonne de chute EU et EV, de diamètre approprié, de marque NICOLL série CEP ou
équivalent.
Le clapet sera composé de :
 Un corps avec sortie à coller mâle (section externe) et femelle (section interne) ;
 Un couvercle à clipser ;
 Une membrane en silicone, laquelle libère le passage d’air en cas de dépression à l’intérieur du
clapet.
Ouvrage payé à l'Unité y compris coupe, fixation, raccordement, essais, accessoires et toutes sujétions de
fourniture, de pose et d’exécution.
PRIX N°6.20- CANIVEAU A FENTE INVISIBLE

Fourniture, pose, raccordement et installation complète en ordre de marche d’un caniveau à faible hauteur
avec fente invisible pour l'évacuation des eaux de pluviales, ayant une classe de résistance A15, de marque
NICOLL série CONNECTO, de référence : CAB510AFR ou équivalent.
Ce caniveau sera composé de :
 Un corps de caniveau injecté en PVC, muni d’opercules permettant de réaliser des angles et / ou des
piquages à 90° ;
 Une grille à fente réversible en PVC ;
 Piquage pour sortie verticale Ø110 ;
La grille devra être totalement invisible et compatible avec tous type de revêtement (pavé, dallage, carrelage,
... etc.).
Ouvrage payé au Mètre Linéaire fourni et posé y compris tube PVC série évacuation de diamètre approprié,
siphonage, et toute pièce de raccords, d’exécution, de fourniture et de pose.
PRIX N°6.21- GUEULARD

Fourniture, pose et raccordement d’un Gueulard en acier galvanisé DN50 y compris garguille en plomb
laminé de 3 mm d’épaisseur, avec platine en plomb de 30cm x 30cm manchon s’emboîtant, sur la partie
supérieure sera posée une crapaudine en fil d’acier galvanisé.
Ouvrage payé à l'Unité fourni et pose y compris toutes fournitures et sujétions d'exécution,
PRIX N°6.22- SIPHON GARDE GREVE

Fourniture, pose, raccordement et installation complète en ordre de marche d'une garde grève pour les
évacuations des eaux pluviales des jardins, conforme au DTU N°43, y compris platine en plomb laminé de
0,60x0,60 m (minimum) et d’une épaisseur minimale de 3 mm, moignon cylindrique, grille ajourée, galets
de dimensions appropriées.
Ouvrage payé à l’Unité pour tous diamètres y compris coupes, soudures, percements, scellement, collier de
fixation en acier galvanisé, essais, accessoires et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.23- SIPHON DE SOL EN INOX – 10X10 (CM)

Fourniture et pose de siphon de sol cloche en acier inoxydable avec garde d’eau d’une hauteur de l’ordre de
30mm (au minimum), de dimensions 10cmx10cm de marque ACO, LIMATEC ou équivalent.
Ce siphon doit être équipé d’une grille en inox AISI 304 y compris tous accessoires, saignée, trous et reprise
soignée de maçonnerie avec toutes sujétions d’exécution.
- 228 -
Ce prix comprend aussi le raccordement en tube PVC évacuation depuis le siphon jusqu'au collecteur le plus
proche, première culotte de chute ou regard.
Ouvrage payé à l’Unité fourni et pose y compris toutes fournitures et sujétions d'exécution,
PRIX N°6.24- SIPHON DE SOL EN FONTE – 30X30 (CM)

Fourniture, pose et scellement de siphon de sol en fonte de300x300mm marque NICOLL ou équivalent
composé de :
 Grille ;
 Avec platine pour les étages ;
 Sans platine pour les sous-sol ;
 Corps de siphon avec sortie latérale ;
 Bouche de fermeture.
Ouvrage à l’Unité fourni, posé, y compris raccordement aux collecteurs et toutes fournitures et sujétions
d’exécution
PRIX N°6.25- EQUIPEMENT FOSSE DE RELEVAGE

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d’un équipement
pour le relevage des eaux usées de marque : GRNUNDFOS, WILO ou équivalent ayant les caractéristiques
suivantes :
 Débit = 15 m3/h ;
 HMT = 12 mCE.
Les pompes de relevages seront submersibles à axe vertical pour eau chargée dont une est en marche, et
l’autre en secours, moteur à stator sec, protection IP68, isolation Classe F avec sondes PTC, avec pied
d’assise de fixation.
Station de relevage complète comprenant :
 Tubulure de refoulement en PVC Pression PN16 de diamètre approprié ;
 Barres de guidage et chaînes de relevages galvanisées ;
 Etanchéité pompe / moteur double par joint à larves et garniture mécanique ;
 Protection thermique à réarmement automatique ;
 Clapet anti-retour à boule ;
 Deux vannes d’isolement ;
 Pieds d’assise de fixation galvanisés ;
 Plaques de fond ;
 Régulateurs de niveau :
o Marche ;
o Arrêt ;
o Niveau bas ;
o Trop-plein ;
o Alarme sonore trop-plein ;
o Console murale de passage des câbles régulateurs.
 Coffret de commande et de protection électrique entièrement équipée :
o Carte d’automatisme.
o Voyants lumineux et boutons poussoirs lumineux :
 Niveau d’arrêt ;
 Niveau 1 (mise en route 1 pompe) ;
 Niveau 2 (mise en route 2 pompes) ;
 Niveau trop haut (trop-plein) ;
 Marche manuelle, marche pompe1, marche pompe 2 ;
 Défaut pompe ;
 Sous tension du coffret.
o Relais de la carte d’automatisme.
o Carte de commande à circuits imprimés ;
o Cartouches porte fusible ;
- 229 -
o Sélectionneur avec cornier de raccordement du réseau ;

o Poignée du sectionneur avec dispositif de verrouillage intégré ;
o Transfo 24V + carte d’alimentation des organes de commande, et sondes PTO pour les
moteurs qui en sont équipés ;
o Cavalier de section de la tension d’utilisation 230V ou 400V ;
o Fusible de protection ;
o Bornier de raccordement terre ;
o Contacteurs ;
o Bouton de réarmement du relais thermique ;
o Curseur de réglage de l’intensité moteur ;
o Bornier de raccordement des organes de commande ;
o Relais thermique de protection moteur ;
o Marche/ arrêt de la pompe ;
o Défauts pompe ;
o Trop-plein.
 Contact avec la GTC ;
 Raccordement électrique et hydraulique ;
 Alimentation électrique en câble CR1 et secouru depuis le TGBT ;
 Cadre et contre cadre de la fosse en fer cornière galvanisé à chaud ;
 Tampon escamotable métallique en tôle acier strié galvanisé à chaud ;
 Visserie, boulonnerie et quincaillerie galvanisées à chaud ;
NOTA :
 L’entrepreneur devra fournir une note justificative de la pression exigée par le réseau que doit
assurer la pompe.
 Toutes les modifications de choix des pompes doivent être justifiées et exécutées sans plus-values.
Ouvrage payé à l’Ensemble de pompes jumelée y compris la fourniture, pose et raccordement électrique et
hydraulique en ordre de marché, mise en route, essais et toutes sujétions de fourniture et d’exécution.
PRIX N°6.26- SEPARATEUR A GRAISSE

Fourniture pose, mise en œuvre et installation en parfaite état d’achèvement d’un séparateur à graisse de
marque REDI, ECODEPUR, ACO ou équivalent de taille 4 l/s.
Ce séparateur sera en polyéthylène linéaire comprenant une valve obturatrice automatique et un dispositif
d’alarme.
Ce prix rémunère aussi, les travaux de GO pour abriter le séparateur à graisse, le regard d’accès et le regard
de visite ou l’extension du trou d’homme avec tampons en fonte D400.
Ouvrage payé y compris toute sujétion de fourniture, de pose et de raccordement à la sortie d’assainissement
de la cuisine et à l’assainissement extérieur en PVC série assainissement de diamètre approprié.
Ouvrage payé à L’unité y compris terrassement en déblais et en remblais, équipements nécessaires au
fonctionnement de la fosse et toute sujétion de fourniture et de pose.
PRIX N°6.27- SEPARATEUR HYDROCARBURE

Fourniture pose et raccordement d’un séparateur à hydrocarbures Classe II, en polyéthylène, ayant un débit
= 4.5 l/s de marque REDI-ISEA série TIPO 3000 ou équivalent, fabriqué selon la norme EN 828, avec
débourbeur, équipé de ce qui suit :
 Un filtre à coalescence amovible garantissant, au niveau du rejet, une teneur maximale d’huile
résiduelle inférieure à 5mg/l ;
 Un obturateur automatique interdit le rejet des hydrocarbures à l’exutoire ;
 Un couvercle pour inspection ;
 Un système d’alarme avec sonde de signalisation de niveau ;
 Rehausse en PE pour adapter les fils d’eau d’entrée et de sortie aux différentes profondeurs des
canalisations à raccorder.
Ouvrage payé pour l’Ensemble de la fosse en tout corps d’état, fourni et posé y compris le raccordement
hydraulique, électrique, essais et toutes sujétions d’exécution de l’installation en ordre de marche.
- 230 -
A-3/ APPAREILS ET ACCESSOIRES SANITAIRES

Faisant partie de ce lot, la fourniture et la pose des appareils sanitaire, robinetterie (mitigeur,
monocommande, temporisé, … etc.), accessoires ainsi que la fourniture et la pose des conduites de
raccordement à l’alimentation en EFS/ECS en cuivre à partir de l’attente placée à proximité de chaque
appareil, robinet 3/8 de tour de marque SCHELL ou équivalent pour vasque, WC et évier ainsi que tous
raccordements à l’évacuation et à l’alimentation EFS/ECS y compris raccords mixtes, rosaces chromées,
percements, calfeutrement, scellements, écrous et essais de mise en service.
Les raccordements par flexibles torsadés sont interdits.
L’ensemble de la robinetterie sanitaire doit être certifiée ACS ou équivalent.
Les étiquettes précisant le choix du matériel doivent rester apparentes pendant la durée du chantier.
Les appareils sanitaires devront être protégés pendant la durée des travaux.
Le tube polyéthylène réticulé devra avoir la certification CSTB (avis technique favorable de la CSTB à
soumettre obligatoirement à la maitrise d’œuvre pour examen). Il devra pouvoir résister à l’eau dont la
température peut atteindre des pointes de 100°C pour une pression de 6 bars.
Les tubes PER seront posés sous gaines annelées, les gaines seront souples de couleur rouge pour l’eau
chaude et bleue pour l’eau froide. La sortie du tube coté mur se fera par le biais de boîtiers plastic rouge et
bleu permettant l’extraction du tube sans endommager le revêtement.
Les prix des appareils et accessoires sanitaires sont accompagnés de leurs destinations. Au cas où il s’avère
nécessaire de de changer la destination dans le projet d’un de ces prix, aucune plus-value ne sera prévu en
conséquence.
PRIX N°6.28- WC A L’ANGLAISE (CHAMBRE/SUITE/SUITE T2)

Fourniture et pose d’un ensemble de WC à l’anglaise comprenant :
 1 Cuvette de marque VITRA série S50, référence 5332LX03-0096 ou équivalent ;
 Réservoir avec mécanisme de marque VITRA série S50, référence 5422BX03-5450 ou équivalent ;
 Abattant WC extractible et amortissable de marque VITRA série S50, référence 72-003-309 ou
équivalent ;
 Douchette chromé de marque VITRA, référence A45746 ou équivalent ;
 2 Robinets d'arrêt chromé de marque VITRA, de référence A45206 ou équivalent ;
 Alimentation EF de diamètre Ø13/16 en polyéthylène réticulé depuis le collecteur de distribution
jusqu'au sanitaire y compris raccords, polyéthylène, cuivre chromé ;
 Ensemble de vidange et raccordement à l’évacuation en tube PVC Ø100 depuis le siphon de
l'appareil jusqu'au collecteur le plus proche, première culotte de chute ou regard, y compris coudes,
raccords, manchons, pièces spéciales, colliers, bouchons, supports, etc.
Ce prix comprend les travaux de réservations nécessaires, la fourniture et pose de rosaces, conduite en cuivre
chromé de raccordement, ainsi que les raccordements en eau et en évacuation, avec reprise soignée des
réservations.
Ouvrage payé à l’Unité fournis, posé et mise service, y compris tous raccordements à l’alimentation et à
l’évacuation, coude à WC, tous scellements et toutes sujétions.
PRIX N°6.29- WC A L’ANGLAISE PMR (CHAMBRE PMR/SUITE T2 PMR/LOCAUX COMMUNS

PMR)
Fourniture et pose d’un ensemble de WC à l’anglaise pour PMR comprenant :
 Cuvette de marque VITRA série S20, référence 5293BX03-0075 ou équivalent ;
 Réservoir de marque VITRA série S20, référence 5422BX03-5450 ou équivalent ;
 Abattant soft close de marque VITRA série S20 de référence 77-003-009 ou équivalent ;
 Barre de maintien amovible de marque VITRA de marque VITRA, série ARKITEKTA, référence
A44468 ou équivalent ;
 Barre de maintien fixe de marque VITRA série ACCESS, référence A44467 ou équivalent ;
 2 Robinets d'arrêt chromé de marque VITRA référence A45206 ou équivalent ;
- 231 -

réservations.
Ouvrage payé à l’Unité fourni, posé et mise service, y compris tous raccordements à l’alimentation et à
PRIX N°6.30- WC A L’ANGLAISE (LOCAUX COMMUNS)

 1 Cuvette de marque VITRA série METROPOLE, référence 5677BX03-0096 ou équivalent ;
 Réservoir avec mécanisme de marque VITRA série METROPOLE, référence 4471BX03-5294 ou
équivalent ;
 Abattant WC extractible et amortissable de marque VITRA série METROPOLE, référence 90-003-
009 ou équivalent ;
réservations.
PRIX N°6.31- WC A L’ANGLAISE (VESTIAIRES)

 Cuvette à poser de marque VITRA série S20 SQUARE, de référence : 5513L003-0088 ou
équivalent ;
 Réservoir avec mécanisme de chasse 2.5/4 L de même marque et série de référence : 5514B003-
 Abattant amortissable de WC de même marque et série de référence : 77-003-009 ou équivalent ;
réservations.
- 232 -
PRIX N°6.32- LAVABO VASQUE (CHAMBRE/SUITE/SUITE T2)

Fourniture et pose d’un ensemble de lavabo vasque comprenant :
 Vasque à encastrer marque VITRA série S20 de référence 5474BX03-0618 ou équivalent ;
 Mitigeur pour lavabo de marque VITRA série MINIMAX S, référence A41986 ou équivalent ;
 Siphon chromé pour lavabo/vasque de marque VITRA, de référence A45123 ou équivalent ;
 Une bonde de vidage de type grille en inox ;
 Alimentation EF/EC de diamètre Ø13/16 en polyéthylène réticulé depuis le collecteur de distribution
 Un ensemble de vidange en PVC Ø40 depuis le siphon de l'appareil jusqu'à la première culotte de
chute ou regard, y compris pièces spéciales, bouchons de dégorgement, supports, etc.
Ouvrage payé à l’Unité fourni, posé et mis en service, y compris tous les raccordements à l’alimentation et à
l’évacuation, jointement par silicone et toutes les pièces de raccords, 2 robinets d’isolement équerre de
marque SCHELL ou équivalent et tous les scellements et toutes sujétions.
PRIX N°6.33- LAVABO VASQUE PMR (CHAMBRE PMR/SUITE T2 PMR)

Fourniture et pose d’un ensemble de lavabo vasque pour PMR comprenant :
 Vasque à encastrer marque VITRA série S20 de référence 5289BX03-0001ou équivalent ;
 Mitigeur pour lavabo de marque VITRA série SOLID S, référence A42484 ou équivalent ;
 Siphon chromé pour lavabo/vasque PMR de marque VITRA, type Z de référence A45133 ou
équivalent ;
 Une barre de maintien de marque VITRA de marque VITRA, série ARKITEKTA, de référence :
PRIX N°6.34- LAVABO VASQUE PMR (LOCAUX COMMUNS PMR)
Fourniture et pose d’un ensemble de lavabo vasque pour PMR comprenant :
 Vasque à encastrer marque VITRA série S20 de référence 5289BX03-0001ou équivalent ;
 Mitigeur pour lavabo de marque DELABIE série TEMPOSTOP, référence 702400 ou équivalent ;
 Siphon chromé pour lavabo/vasque PMR de marque VITRA, type Z de référence A45133 ou
équivalent ;
 Une barre de maintien de marque VITRA de marque VITRA, série ARKITEKTA, de référence :
PRIX N°6.35- LAVABO VASQUE (LOCAUX COMMUNS)

Fourniture et pose d’un ensemble de lavabo vasque comprenant :
 Vasque à encastrer marque VITRA série OUTLINE de référence 5991B403-0016 ou équivalent ;
- 233 -
 Robinet temporisé à bouton poussoir, à déclenchement souple pour lavabo de marque DELABIE, de
référence 741550 ou équivalent ;
 Siphon lavabo de marque VITRA série ORIGIN, type BRUSHED NICKEL de référence 4512334
ou équivalent ;
l’évacuation, jointement par silicone et toutes les pièces de raccords, 1 robinet d’isolement équerre de
PRIX N°6.36- LAVABO VASQUE (VESTIAIRES)

Fourniture et pose d’un ensemble de lavabo vasque semi –encastré comprenant :
 Vasque à semi-encastrer marque VITRA série S50 de référence 5524BX03-0001 ou équivalent ;
 Robinet temporisé pour lavabo de marque VITRA, référence 7490 ou équivalent ;
 Siphon lavabo chromé pour lavabo de marque VITRA, de référence A45123 ou équivalent ;
l’évacuation, jointement par silicone et toutes les pièces de raccords, 1 robinet d’isolement équerre de
PRIX N°6.37- EQUIPEMENT DE DOUCHE (CHAMBRE/SUITE/SUITE T2)

Fourniture et pose d’un équipement receveur de douche comprenant :
 Caniveau de douche de marque VITRA, série ECO FLOW (60cm), de référence 59980480000 ou
équivalent ;
 Mitigeur de douche de marque VITRA série MINIMAX S, de référence A41996 ou équivalent ;
 Pomme de douche avec flexible de marque VITRA série SHINE, de référence A45701 ou
équivalent ;
 Ensemble de vidange en PVC Ø50 depuis le siphon de l'appareil jusqu'à la première culotte de chute
ou regard, y compris pièces spéciales, bouchons de dégorgement, supports, etc.
l’évacuation, et tous les accessoires, les percements, les scellements, fixation, joints silicone périphériques,
essais d’étanchéité et toutes sujétions de pose et de raccordement.
PRIX N°6.38- EQUIPEMENT DE DOUCHE PMR (CHAMBRE PMR/SUITE PMR/SUITE T2 PMR)

 Caniveau de douche de marque VITRA, série ECO FLOW (60cm), de référence 59980480000 ou
équivalent ;
 Mitigeur de douche de marque VITRA série MINIMAX S, de référence A41996 ou équivalent ;
 Pomme de douche avec flexible de marque VITRA série SHINE, de référence A45701 ou
équivalent ;
 Barre de maintien de marque VITRA de marque VITRA, série ARKITEKTA, de référence A44449
ou équivalent ;
 Siège rabattable de marque SARDIS, de référence 1162021336 ou équivalent ;
- 234 -

PRIX N°6.39- EQUIPEMENT DE DOUCHE (VESTIAIRE)

 Receveur de douche 800x800 de marque ROCA série IFRANE EXTRA PLAT, de référence
A37380P003 ou équivalent ;
 Bonde de vidage de marque ROCA, série D65 de référence AP0005900R ou équivalent ;
 Robinet temporisé à encastrer pour douche avec plaque murale de marque ROCA série INSTANT,
de référence A5A2677C00 ou équivalent ;
 Pomme de douche au mur de marque ROCA série RAIN, de référence A5BF103C00 ou équivalent ;
 Bras mural pour pomme de douche de marque ROCA série STELLA Chromé, référence
A5B0750C00 ou équivalent ;
 Alimentation EM (eau mitigée) de diamètre Ø16/20 en polyéthylène réticulé depuis le collecteur de
distribution jusqu'au sanitaire y compris raccords, polyéthylène, cuivre chromé ;
PRIX N°6.40- COLONNE DE 2 DOUCHES

Fourniture, pose et raccordement d’un poteau de douche pour piscine extérieure de marque DELABIE de
référence : 717521 ou équivalent, composé de ce qui suit :
 Colonne de douche en aluminium anodisé prêt-à-poser équipée de quatre douches ;
 Alimentation par le bas par robinet d'arrêt droit F3/4" Robinets de douche temporisés à
déclenchement souple ;
 Pommeaux de douche chromés, inviolables et antitartre avec régulation automatique ;
 Trappe de visite avec vanne d'isolement et de purge ;
 Ensemble de tuyauterie en PPR PN20 de diamètres adaptés pour la colonne encastrée et
l’alimentation de l’ensemble des 2 douches ;
Ce prix comprend aussi la fourniture, la pose et le raccordement de :
 1 Siphon de sol en inox de 15cmx15cm ayant une garde d’eau de 30mm ;
 1 robinet d'arrêt avec purge mâle femelle 3/4'' (20x27) sous regard en plastique visitable implanté y
compris l’alimentation en tube PPR PN20 à bande bleue depuis le réseau d’alimentation en EFS
jusqu’à la colonne de douche extérieure.
Ouvrage payé à l’Unité fourni, posé et mise service, y compris socle en béton avec préscellements, tous les
accessoires, percements, scellements, fixation, et toutes sujétions d’exécution.
PRIX N°6.41- EVIER SIMPLE BAC

Fourniture, pose, raccordement et mise en œuvre d’un évier simple bac en inox, comprenant :
 1 Évier en inox à simple bac avec égouttoir de marque FRANKE de référence ARGOS AGX 611-78
ou équivalent ;
 1 Robinet mitigeur pour évier de marque VITRA, série FLO S référence A42103 ou équivalent ;
 Siphon à tube plongeur en PVC de diamètre approprié à vidage automatique ;
- 235 -
Ouvrage à l’Unité payé à l’ensemble, y compris accessoires, joints à la silicone par pistolet, scellement et
toutes sujétions de fourniture et pose.
PRIX N°6.42- URINOIR

Fourniture, pose et raccordement d’un ensemble d’urinoir comprenant :
- Urinoir à alimentation supérieure de marque VITRA, série ARKITEKT de référence : 6663B003-
- Ensemble de robinet temporisé à bouton poussoir pour chasse d’urinoir de marque RAMON SOLER
de référence : 7459 ou équivalent avec liaison de même marque de référence : 755 ou équivalent ;
- Alimentation EF de diamètre Ø13/16 en polyéthylène réticulé depuis le collecteur de distribution
- Ensemble de vidange en PVC Ø50 depuis le siphon de l'appareil jusqu'à la première culotte de chute
PRIX N°6.43- SEPARATEUR URINOIR

Fourniture, pose et raccordement d’un ensemble séparateur d’urinoir de marque VITRA de référence : 5172-
003-0155 ou équivalent y compris fixation et protection.
Ouvrage payé à l’Unité fourni, posé et mis en service, y compris tous les accessoires, les percements, les
scellements, fixation, joints silicone périphériques et toutes sujétions de pose.
PRIX N°6.44- ACCESSOIRES SANITAIRES (CHAMBRE/CHAMBRE VIP/CHAMBRE

PMR/SUITE PMR/SUITE T2 PMR)
Fourniture, pose et fixation des accessoires sanitaires en inox de marque VITRA ou équivalent, comprenant :
 Porte savon avec fixation murale série MINIMAX de référence : A44777 ou équivalent ;
 Porte papier hygiénique série MINIMAX de référence : A44789 ou équivalent ;
 Porte balai murale série MINIMAX de référence : A44790 ou équivalent ;
 Porte savon à grille de référence ; 1150102068 ou équivalent ;
 Porte serviette série MINIMAX de référence : A44784 ou équivalent ;
 Porte serviette de bain série MINIMAX de référence : A44794 ou équivalent ;
 Patère simple série MINIMAX de référence : A44787 ou équivalent.
Ouvrages payés à l’Unité fournis et posés y compris visseries, chevilles, accessoires ainsi que toutes
sujétions de pose et fixation aux prix suivants :
6.44.1- PORTE SAVON
6.44.2- PORTE PAPIER HYGIENIQUE
6.44.3- PORTE BALAI MURAL
6.44.4- PORTE SAVON A GRILLE
6.44.5- PORTE SERVIETTE
6.44.6- PORTE SERVIETTE DE BAIN
6.44.7- PATERE SIMPLE
PRIX N°6.45- ACCESSOIRES SANITAIRES (LOCAUX COMMUNS)

Fourniture, pose et fixation des accessoires sanitaires en inox, comprenant :
 Porte savon liquide avec fixation murale de marque VITRA, série ARKITEKTA de référence :
 Porte papier hygiénique de marque VITRA, série ARKITEKTA de référence : A44971 ou
équivalent ;
- 236 -
 Porte balai murale de marque VITRA, série MINIMAX de référence : A44790 ou équivalent ;
 Sèche mains de marque TOLEDO, de référence : 8885 ou équivalent.
Ouvrages payés à l’Unité fournis et posés y compris visseries, chevilles, accessoires ainsi que toutes
sujétions de pose et fixation aux prix suivants :
6.45.1- PORTE SAVON LIQUIDE
6.45.2- PORTE PAPIER HYGIENIQUE
6.45.3- PORTE BALAI MURALE
6.45.4- SECHE MAIN
PRIX N°6.46- MIROIR

Fourniture, pose et fixation du Miroir de glace de 6mm d’épaisseur, de marque SAINT GOBAIN ou
équivalent, à bords chanfreinés y compris :
 Peinture argentée ;
 Glace montée sur panneau en contreplaqué marin ;
 Fixation par des attaches et vis invisibles en inox ;
 Pose adhésive par scotch 2 faces spéciales miroir.
Ouvrage payé au Mètre Carré y compris toute sujétion de fourniture, de pose et de fixation.
A-4/ PROTECTION CONTRE INCENDIE

PRIX N°6.47- TUBE EN ACIER GALVANISE
Fourniture et pose de tuyauterie en acier galvanisé pour la distribution du réseau incendie à l’intérieur des
immeubles, elle sera posée encastrée avec bande DENSO en peinture conventionnelle (deux couches),
comprendra toutes les pièces de raccords, manchons, tés, coudes, et autres.
Les tuyaux seront de tarif 3 jusqu’au diamètre 50/60 et tarif 10 au-delà du diamètre 50/60.
Les traversées de mur, cloison ou dalle se feront sous fourreaux en PVC de diamètre approprié.
Les tubes seront fixés par colliers à double serrage en acier galvanisé de marque MUPRO ou équivalent.
Ouvrage payé au Mètre Linéaire fourni et posé, y compris robinet de vidange, anti-bélier, purgeur d’air,
bande DENSO pour canalisation encastrée, supports, colliers, pièces de raccords, fourreaux, essais de
pression, peintures, toutes fournitures et sujétions. Décomposition comme suit :
6.47.1- TAG Ø40/49
6.47.2- TAG Ø50/60
6.47.3- TAG Ø66/76
6.47.4- TAG Ø80/90
PRIX N°6.48- ROBINET INCENDIE ARME

Il sera installé des postes RIA conformément à la Norme NFS 61.114 et NFS 61.201 de marque POK,
EUROFEU ou équivalent.
Ces postes comprendront :
 Un robinet à volant de face en bronze, ouverture totale en deux tours et demi ;
 Dévidoir à tambour tournant et pivotant ;
 Une clef tricoises 30 mètres de tuyau semi-rigide ;
 Une lance munie d'un robinet diffuseur à trois positions ;
 Une armoire réglementaire en tôle électrozinguée avec peinture époxy d'épaisseur minimum
20/10e ;
 Un manomètre pour le RIA le plus défavorisé.
Ce matériel devra être agréé par le Bureau d'Études et le bureau de contrôle, et devra porter la marque NF –
A2P, matérialisée par une estampille de couleur blanche.
Les postes RIA tels que décrits ci-dessus seront payés à l’Unité fournis et posés, y compris toutes sujétions
de pose.
- 237 -
6.48.1- RIA DN25

6.48.2- RIA DN33
PRIX N°6.49- BAC A SABLE

En tôle galvanisée 12/10ème de capacité 100 L avec poignées de manutention et pelle de type charbonnier.
Fourniture, pose et mise en œuvre d’un bac à sable de 100 L en tôle d’acier avec traitement anticorrosion et
peinture époxy rouge cuite au four conformément à la norme en vigueur.
Ce prix englobe aussi la fourniture et la fixation d’un seau à fond bombé « incendie » et une pèle type
charbonnier.
Ouvrage payé à l’Unité fourni et posé en ordre de marche y compris instruction du personnel de la
protection civile, percements et toutes fournitures et sujétions de fixation.
PRIX N°6.50- EXTINCTEURS PORTATIFS

Fourniture, pose et fixation des Extincteurs portatifs agréés par la protection civile et devra porter la marque
NM ou à défaut NF, fixés sur support mural par l'intermédiaire de chevilles et vis en inox. Ces extincteurs
devront être démontables instantanément.
Ouvrage payé à l’Unité fourni et posé en ordre de marche, compris fixations nécessaires et toutes sujétions.
Décomposition comme suit :
6.50.1- EXTINCTEUR À EP - 6 L
6.50.2- EXTINCTEUR À ABC - 9KG
6.50.3- EXTINCTEUR À CO2 - 5KG
PRIX N°6.51- COUVERTURE ANTI-FEU

Fourniture et pose d’une couverture anti-feu, permettant d’étouffer le feu, de dimensions : 100 x 100 cm, de
couleur jaune pliée dans son étui rigide en plastique avec points de fixation prévus au dos. Cette couverture
est ignifugée et se déplie très rapidement grâce à ses deux lanières suspendues.
Ouvrage payé à l’Unité y compris, percements, réservations et toutes fournitures et sujétions.
PRIX N°6.52- POTEAUX D’INCENDIE Y/C REGARD

Poteau d’incendie DN100 de marque BAYARD type EMERAUDE ou équivalent avec coffret de protection
ou équivalent, à tubulure verticale en fonte à la base avec un coude à bride orientable conformément à la
norme NF S 62-200 et comprendra :
 Une prise symétrique (DSP) DN 100mm, résistante d’un débit de 60m3/h ;
 Deux prises symétriques DN 65mm résistantes ;
 Bouchons renforcés ;
 Orifice de vidange ;
 Une bride-unie DN 100 en fonte ;
 Un joint Gibault en fonte ductile DN 100 ;
 Un coude 1/4 en fonte ductile DN 100 ;
 Un élément de tuyau en fonte ductile DN 100 ;
 Une bride-unie en fonte ductile DN 100 ;
 Un té de raccordement ;
 La vanne d’isolement de diamètre DN 100 ;
 Bouche à clé, tabernacle ;
 Des barres en fer pour les plaques indicatrices ;
 Des plaques indicatrices en fonte peintes en rouge de dimensions (365*230*8) mm3 et (220*145*5)
en mm3 ;
 La réalisation d’un massif en béton de butée au droit du coude ;
 Regard en béton armé dosé à 350kg/m3.
Coffret en fonte peinture à base de polyuréthane, et peinture de finition aux couleurs conventionnelles (rouge
vif).
- 238 -
Le poteau incendie sera équipé en outre d’un dispositif d’obturation par clapet anti-bélier et antivibratoire,
coude à patin. L’étanchéité du système de commande sera assurée par boîte à bagues équipée de joints
toriques. La vidange de la tubulure sera automatique après fermeture du clapet.
Faisant partis également de ce poste propre à chaque poteau d’incendie une vanne d’isolement logée dans un
tabernacle et accessible à partir d’une bouche à clé y compris prolongement en tube PVC Pression 16 bars et
toute pièces de raccords.
Ouvrage payé à l’Unité y compris toutes sujétions de mise en œuvre et de raccordement au réseau de
distribution en PVC de diamètres de conduites DN.
A-5/ PRODUCTION D’EAU CHAUDE SANITAIRE
PRIX N°6.53- GROUPE DRV POUR PRODUCTION D’ECS – PC = 168 KW

Fourniture, pose, raccordement et installation complète en ordre de marche d’un groupe extérieur de DRV 2
tubes à condensation par air, pour la production d’ECS, certifié EUROVENT de marque SAMSUNG série
DVMS, LG série MULTI V5 ou équivalent.
Puissance calorifique du groupe extérieure DRV est Pc = 168 kW.
Le groupe extérieur sera composé de plusieurs modules assemblés pour former un seul système frigorifique.
Chaque module sera équipé, selon le modèle, d’un ou de deux compresseurs Scroll Inverter de type
asymétrique et à injection de vapeur assurant respectivement un meilleur rendement et un maintien de la
puissance en mode chauffage par températures négatives.
Le groupe extérieur sera assemblé, testé et chargé en usine en fluide R410A.
Il comportera les éléments principaux suivants :
- Carrosserie en tôle galvanisée revêtue d'une résine polypropylène imperméable ou équivalente
assurant une meilleure résistance à la corrosion ;
- Échangeur fluide frigorigène / air en cuivre et ailettes aluminium revêtues d'un film de résine
anticorrosion ;
- Moto-Ventilateurs de type hélicoïdal à plusieurs vitesses disposant de 78 Pa de pression statique
externe ;
- Chaque module sera doté d’un ou deux compresseurs de type Scroll DC Inverter équipés d’un
système d’équilibrage d’huile automatique (pas d’équilibrage d’huile entre modules) ;
- Chaque module sera équipé d’un sous-refroidisseur à plaque assurant une meilleure efficacité
énergétique. Celui-ci fonctionnera en mode chaud comme en mode froid ;
- Ensemble de vannes d'arrêt frigorifiques pour le raccordement des canalisations ;
- Afficheur digital pour faciliter les opérations de maintenance.
Châssis et habillage :
Chaque unité extérieure reposera sur un châssis de profilés métalliques renforcés sur lequel viendront
s'adapter des panneaux rigides en acier revêtus d'une résine polypropylène imperméable, démontables, pour
faciliter un accès à tout l'équipement intérieur.
Compresseurs :
Les compresseurs seront de type hermétique Scroll. Ils seront tous contrôlés par Inverter et permettront
d'étager les montées en puissance afin de s'adapter précisément aux besoins thermiques des locaux et d'éviter
les surintensités au démarrage.
Chaque compresseur devra être capable de faire varier sa puissance sur une plage comprise entre 20 et
140Hz. Le seuil minimum d’un groupe doté de deux compresseurs sera de 10% de sa puissance nominale
(20% si le groupe comporte un seul compresseur).
Échangeur de chaleur :
Les échangeurs de chaleur seront constitués de tubes cuivre sertis sur des ailettes en aluminium protégées
par un film de résine anticorrosion.
Ventilateur :
Chaque unité extérieure sera équipée de ventilateurs de type hélicoïde à moteur à courant continu à haut
rendement.
Les grilles de refoulement situées à la sortie d'air devront permettre de limiter les pertes de charge et de
garantir une pression statique externe de 78 Pa.
Circuit de réfrigérant, système automatique d’équilibrage d'huile :
- 239 -
Le compresseur devra abriter un réservoir de stockage d’huile d’une grande capacité afin d’assurer une
meilleure fiabilité lors d’une installation avec des longueurs de tuyauterie et des dénivelés importants.
Le compresseur devra être doté d’un système d'équilibrage d'huile automatique permettant de ne pas faire
appel à un tuyau d’équilibrage supplémentaire entre les unités extérieures dans le cas des modules jumelées.
Charge automatique et contrôle de charge :
L’Unité extérieure disposera d’une fonction de charge automatique de réfrigérant qui déterminera
automatiquement la quantité de fluide à ajouter dans l’installation en fonction des contraintes du réseau
frigorifique et garantira ainsi un fonctionnement optimal du système et un maintien des performances dans le
temps.
L’Unité extérieure disposera également d’une fonction de contrôle de charge afin de détecter un éventuel
manque de charge de réfrigérant dans l’installation.
Circuit électrique :
L'unité extérieure sera alimentée en triphasé 400V + Neutre + Terre. Chaque unité extérieure disposera d'une
protection électrique individuelle de calibre adapté.
Paramètres de sélection de la machine :
Température extérieure de sélection : 7°C.
Divers :
- La sélection technique devra se faire en prenant en compte que la combinaison des modules formant
le Groupe Extérieur devra occuper le minimum d’espace possible ;
- L’entreprise devra fournir :
 Les Plans et les indications nécessaires pour la mise en place des groupes extérieures ;
 Le Socle en béton armé avec plots anti-vibratiles bien dimensionnés par rapport au poids de la
machine ;
 L’Attestations de test et de contrôle en usine ;
 L’Attestation de mise en marche délivrée par le fournisseur du groupe.
Ouvrage payé à l’Ensemble y compris liaisons bus, câbles de liaisons de communication entre les unités
intérieures et les groupes extérieurs, supports, tiges de fixation, socles anti-vibratiles, plots anti-vibratiles,
calorifugeages, alimentations et raccordements électriques, raccordements frigorifiques, raccordements
hydrauliques y compris raccordement, accessoires, réglages, équilibrages, paramétrages et toutes sujétions
de fourniture, pose et d'exécution.
PRIX N°6.54- KIT HYDRAULIQUE DRV HAUTE TEMPERATURE

Fourniture, pose et raccordement d’un module hydrokit à haute température (80°C) de marque SAMSUNG,
LG ou équivalent, pour la production d’ECS (60°C), fonctionnant par la thermodynamique à 100%
caractérisé par ce qui suit :
- Fonctionnant avec une technologie cascade utilisant le réfrigérant R-410A et le R134A et est dédié
chauffage (Chaud seul) ;
- Chaque unité est équipée de 2 échangeurs de chaleur à plaques (R410A -> R134A et R134A -> Eau)
reliés par l’intermédiaire d’un compresseur Inverter R134A et des différentes sondes et dispositifs
actifs de protection du circuit ;
- Chaque circuit (frigorifique et hydraulique) est équipé de 2 sondes de températures (soit 6 au total) ;
- Température de départ de chauffage de 20 jusqu’à 80°C ;
- Détendeur électronique avec des Vannes à pas variable et régulation linéaire ;
- By-pass de dégivrage ;
- Flow-Switch de contrôle de débit d’eau ;
- Carte électronique ;
- Borniers de raccordement électrique des éléments de chauffage (Pompe, résistance additionnelle,
contacts extérieurs…) ;
- La régulation de chaque unité intérieure sera assurée par une platine électronique intégrant la
technologie Proportionnelle Intégrale Dérivée, garante d'un maintien d'une température de consigne
dans une plage de différentiel de 0°C / 2°C en mode chauffage ;
- Chaque unité intérieure sera pilotée à partir de télécommandes de type télécommande filaire
Multifonctions spéciale Chauffage. Chaque télécommande pourra piloter individuellement ou
simultanément jusqu'à 16 unités intérieures et disposera d'un afficheur à cristaux liquides et d'un
- 240 -
clavier permettant aux utilisateurs de sélectionner et afficher leurs paramètres de fonctionnement

principaux :
 Marche ou l'arrêt de l'unité ;
 Température de consigne (plage disponible) : 20°C à 80°C ;
 Température extérieure : -20°C à 35°C ;
 Programmation et planification des horaires de marche et arrêt.
- Les unités intérieures seront alimentées indépendamment du groupe en monophasé
220V+Neutre+Terre. Elles seront protégées par des disjoncteurs différentiels de calibres adaptés.
Une liaison bus (série/parallèle) une paire, non polarisée, blindée assurera la communication entre le
groupe extérieur et les unités intérieures puis entre les unités intérieures et les télécommandes.
Ouvrage payé à l’Ensemble, fourni et posé, y compris le thermostat, les raccordements frigorifiques et
électriques, plots anti-vibratiles, support, manchettes antivibratiles, vannes d’isolement, … etc, la mise en
service par le constructeur et toutes sujétions d'exécutions. Décomposé comme suit :
6.54.1- PC = 25 KW
6.54.2- PC = 13.5 KW
PRIX N°6.55- CIRCUIT FRIGORIFIQUE EN CUIVRE CALORIFUGE ET CÂBLE DE

COMINICATION
Depuis les unités extérieures situées en terrasse, l'entrepreneur devra fournir, poser et raccorder toutes les
liaisons frigorifiques vers les unités intérieures.
En terrasse les réseaux en cuivre seront calorifugés, protégés mécaniquement et posés sur un chemin de
câble avec couvercle.
Le réseau frigorifique sera réalisé au moyen de tuyauteries en cuivre qualité frigorifique, de diamètre adapté
suivant plans et comprendra toutes pièces de raccords appropriés, manchons, tés, coudes, bouchons
hermétiques.
L'Entrepreneur s'assurera que le dimensionnement et le positionnement de ces raccords respecteront les
préconisations du constructeur et devra respecter les longueurs maximales de tuyauterie autorisées.
Tous les raccordements seront réalisés par brasure (entre 5% et 15% d'argent), sous atmosphère neutre
(azote). Lors de la fixation des tuyauteries frigorifiques, l'Entrepreneur veillera à tenir compte de la
dilatation linéaire du cuivre liée aux variations de température (de 0 à 55°C, +/- 0,85 mm/m).
Les branches de raccords non utilisées seront obturées par brasure (bouchons fournis).
L'ensemble du réseau frigorifique (raccords, bouchons sur raccords, tuyauteries) sera calorifugé séparément
par un isolant de type M1 de 9 mm d'épaisseur pour le réseau liquide et de 13mm pour le réseau gaz. Tous
les bouchons devront également être isolés au moyen de l'isolant fourni et ensuite entourés de ruban adhésif.
Il sera nécessaire de lier l'isolation des raccords et celle des tuyauteries.
Aucun piège à huile ne sera réalisé sur l'installation. Aucun appoint d'huile ne sera nécessaire quel que soit le
volume de réfrigérant mis en œuvre.
Enfin, l'Entrepreneur devra la charge des circuits en fluide frigorifique. Ces charges seront fonctions de la
puissance des unités extérieures et du volume total de l'installation.
Le fluide frigorigène utilisé sera du R410A.
Les canalisations seront supportées au moyen de supports en acier galvanisé et maintenu par colliers type
MUPRO ou similaire en intercalant un matelas insonorisant.
Opérations avant la mise en service :
 L'installation terminée, l'Entrepreneur devra la réalisation des tests d'étanchéité des réseaux
frigorifiques. Seuls les réseaux seront testés et mis sous pression de 40 bars d'azote. Chaque test sera
réalisé durant 48 heures avec les vannes de l'unité extérieure fermées. Une recherche de fuite sera
éventuellement faite.
 L'installation sera soigneusement tirée au vide par l'Entrepreneur (12 heures minimum) et laissée au
vide jusqu'à la mise en route. Le métré (branche par branche) de l'installation sera nécessaire avant la
mise en service afin de calculer le complément de charge de réfrigérant éventuel.
 Les différentes distributions se feront par l'intermédiaire de raccords frigorifiques de type "REFNET
JOINT ou REFNET HEADERS" "EBRILLE" et installés horizontalement selon les préconisations
figurant dans le manuel d'installation.
NB : Le circuit frigorifique sera réalisé suivant le synoptique édité par le logiciel de la simulation
frigorifique.
- 241 -
Ce prix rémunère aussi la fourniture et la pose et le raccordement des câbles de communication adéquats
entre le groupe extérieur et ses unités intérieures. Ces câbles suivront le même cheminement que les circuits
frigorifiques du système.
Ouvrage payé à l’Ensemble par tube et à l’unité pour le Refnet, y compris tube, té, coude, bouchons,
calorifugeage, habillage de protection anti UV en film d’aluminium pour les circuits situés à l’extérieur (en
terrasse par exemple), chemin de câble recouvert, fixations, raccordements, raccords de dérivation ou des
collecteurs, essais, toutes fournitures et sujétions.
PRIX N°6.56- RESEAU HYDRAULIQUE DANS LOCAL TECHNIQUE Y/C ACCESSOIRES

L'ensemble des tuyauteries d'eau chauffante (circuit primaire) à l'intérieur de la chaufferie sera en tube
d’Acier Noir calorifugé et protégée mécaniquement.
L'ensemble des tuyauteries d'eau du circuit secondaire à l'intérieur de la chaufferie sera en tube PPR PN20
calorifugé et protégée mécaniquement.
Ce prix englobe tous les réseaux, accessoires et robinetteries à l’intérieur de la chaufferie, y compris leurs
supports, le calorifugeage en mousse élastomérique M1, avec en particulier :
- Les collecteurs départ/retour calorifugé ;
- Le circuit primaire de préparation d’eau chaude sanitaire ;
- Le circuit secondaire d’eau chaude sanitaire ;
- Le circuit de bouclage d'ECS ;
- Les clapets anti–retour ;
- Habillages des canalisations calorifugées en aluminium 5/10ème ;
- Singalettes aux extrémités des réseaux ;
- Le calorifugeage, en mousse M1 ép. 13 mm, de tous les réseaux chauds y compris leurs protections
mécaniques en revêtement isoxal ;
- La protection anti–corrosion ;
- Les filtres à tamis ;
- Les vannes d’isolement ;
- Les vidanges nécessaires aux points bas ;
- Les purges automatiques et manuelles ;
- L’alimentation en eau avec une soupape de sécurité, un double clapet, un manomètre, une vanne
d’isolement ;
- Thermomètres (départs, retour) primaires et secondaires ;
- Manomètres (pompes de circulation) ;
- Le repérage.
Toutes les sections des canalisations seront appropriées aux débits et pertes de charge de l'installation.
Un schéma d’exécution de la chaufferie devra être soumis au BET et au BCT pour examen et validation
avant exécution.
Ouvrage payé à l’Ensemble, fourni et posé, y compris soudures, colliers, supports, toutes pièces de raccord
et brides, percements, scellements, fourreaux, essais de pression, peinture antirouille, ainsi que toutes
sujétions de fourniture et de pose.
PRIX N°6.57- CIRCULATEURS D’EAU CHAUDE

Pompes de circulation à rotor noyé de marque, GRUNDFOS, WILO ou équivalent, avec les caractéristiques
suivantes :
- HMT = 8 mCE au minimum (à vérifier en fonction des contraintes de l’installation à réaliser) ;
- Alimentation électrique : 220/380 V - 3 ph - 50 Hz -1450 tr/min ;
- Montage sur tuyauterie ;
- Type de protection IP 55 ;
- Classe d'isolement F ;
- Garniture mécanique.
Ce prix rémunère la robinetterie du branchement hydraulique comprenant
Ce prix rémunère, pour chaque pompe, la fourniture, la pose et le raccordement de :
- Sonde à plongeur pour contrôle de la température de départ ou de retour, pour chaque pompe
- Thermomètres à liquide pour chaque pompe
- 242 -
- Vannes d'arrêt pour chaque pompe

Ouvrage payé à l'Ensemble, la fourniture, la pose, les raccordements hydrauliques et électriques, y compris
deux vannes d'arrêts (une en amont l’autre en aval), un clapet non-retour, deux compensateurs de dilatation
(un en amont l’autre en aval), manomètre différentiel avec vannes d'isolement, le réglage, la mise en service,
les indications nécessaires à l'installation et toutes sujétions de pose y compris filtre à tamis de dimensions
appropriées au prix :
6.57.1- CIRCUIT PRIMAIRE (HYDROKIT/ECHANGEUR) – DEBIT = 1.70 M3/H
6.57.2- CIRCUIT SECONDAIRE (ECHANGEUR/BALLON) – DEBIT = 0.70 M3/H
6.57.3- CIRCUIT DE RETOUR ECS – DEBIT = 3 A 6 M3/H
PRIX N°6.58- ECHANGEUR A PLAQUE – P = 38 KW

Fourniture, pose, raccordement et installation complète en ordre de marche d’un échangeur à plaques en
Inox de marque VIMATHERM, ALFA LAVAL ou équivalent, ayant les caractéristiques et les accessoires
suivants :
- Températures Circuit primaire : 80°C / 60°C ;
- Températures Circuit secondaire : 60°C / 10°C ;
- Epaisseur minimale des plaques : 0.6 mm ;
- Isolation en laine minérale d’une épaisseur minimale de 5 cm ;
- 4 vannes d’isolement ;
- Une vanne à trois voies avec servomoteur de diamètre approprié avec By-pass et jeu de vannes ;
- 4 manomètres glycérine avec vannes d’isolement, gradués de 0 à 16 Bars – Diamètre 100 mm ;
- 4 Thermomètres verticaux gradués de 0 à 100 °C ;
- Socle en béton.
NB : Les composantes de l’échangeur (Bâtis, connexions Inox, etc…) doivent être montés en usine.
Ouvrage payé à l’Unité y compris tous accessoires, raccords, brides, cônes de réduction, joints, fixations,
supports, essais, réglages et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.59- BALLON D'EAU CHAUDE SANITAIRE – 1000 L

Fourniture, pose, raccordement et installation complète en ordre de marche d’un ballon préparateur d’eau
chaude sanitaire de capacité de 1000 L, avec échangeur incorporé de marque LAPESA (Série MASTER
VITRO / MV) ou équivalent, ayant les caractéristiques et les accessoires suivants :
- Ballon pour installation verticale fabriqué en acier vitrifié conformément à DIN4753-3 ;
- Résistance électrique d’appoint, de puissance = 9 kW ;
- Revêtement de qualité alimentaire ;
- Deux trous d’homme DN400 (Supérieur et latéral) ;
- Echangeur incorporé en acier inoxydable (Système démontable et modulable) ;
- Isolation en polyuréthane rigide moulé par injection monté en usine (Epaisseur minimale 80 MM) ;
- Protection cathodique par anode(s) de magnésium avec mesureur de charge d’anodes ;
- Anneaux de levage et pieds de pose ;
- Jaquette en PVC livré d’usine avec le ballon ;
- Pression maximale ballon : 8 Bars (Min) ;
- Température maximale ballon : 90 °C (Min) ;
- Pression maximale Echangeur : 25 Bars (Min) ;
- Température maximale Echangeur : 110 °C (Min) ;
Il sera compris dans ce prix tous les organes et les accessoires nécessaires au fonctionnement et à la
sécurité :
- Un ensemble des vannes à boisseau sphérique pour les diamètres < DN65 et à papillon avec
assemblage à brides pour les diamètres >= 65 :
 4 vannes d’isolement sur le circuit solaire (Entrée/Sortie Echangeur de ballon) ;
 Une vanne d’isolement sur le circuit d’ECS (Sortie de ballon) ;
 Une vanne de vidange sur le circuit d’évacuation ;
 Une vanne de remplissage sur le circuit d’alimentation ;
- Une vanne à trois voies avec servomoteur, de diamètre approprié ;
- Un purgeur d’air avec vanne d’isolement ;
- 243 -
- Manomètres glycérine avec vannes d’isolement, gradués de 0 à 16 Bars – Diamètre 100 MM ;

- Thermomètres verticaux gradués de 0 à 100 °C ;
- Sondes de température ;
- Raccordements de ballon et de purgeur d’air à l'évacuation la plus proche en tube acier noir ou en
cuivre par l'intermédiaire d'un entonnoir ;
Ouvrage payé à l’Unité y compris tous accessoires, raccords, brides, joints, fixations, supports, essais,
réglages et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.60- SYSTEME DE REGULATION

Fourniture, pose et raccordement d’un système de régulation très précis (± 0,5°C) de marque ESBE, STAFA
CONTROL SYSTEM, HONEYWELL ou équivalent, composé d'un régulateur électronique, d’une sonde,
d’un servomoteur et d’une vanne 3 voies motorisée, ajustant en permanence la température d'eau chaude
sanitaire en sortie du circuit secondaire.
Ce système comporte également :
- Coffret électrique de protection des pompes et équipements électriques en polyester, 230V ;
- Régulateur électronique à affichage digital, entièrement programmable :
 Réglage des températures de consignes jour et nuit ;
 Alarmes températures haute et basse réglables ;
 Heures de fonctionnement programmables ;
 Paramètres de régulation modifiables ;
 Programme anti-Légionellose intégré ;
 Fonction thermomètre digital ;
 Vannes trois voies progressives motorisées (mélangeuse) ;
 Servomoteur ;
 Régulateur à action progressive ;
 Sondes de température plongeante ;
 Un thermostat de sécurité ;
 Un transformateur 220/24 V ;
Les vannes trois voies permettront un réglage manuel en cas de défaillance de régulatrice sonde ou
servomoteur.
Ouvrage payé à l'Ensemble en ordre de marche, y compris les liaisons électriques toute sujétion de
PRIX N°6.61- TRAITEMENT D’EAU ADOUCISSEUR SIMPLEX

Poste de traitement d'eau à prévoir en simplex pour assurer l’eau froide adoucie en permanence sur
l'alimentation et le remplissage des circuits primaires.
Débit de pointe : 15 m3/h.
De façon à ramener le TH de 40°F à 7°F. Le fonctionnement devra être entièrement automatique.
Ce groupe de traitement sera de marque CULLIGAM, PERMO, FLECK ou équivalent et comprendra :
- 1 adoucisseur en corps polyester renforcé de fibres de verre à régénération au programme ;
- 1 bac à sel en matière plastique ;
- La vanne automatique et la water mix ;
- Compteur d'eau volumétrique à impulsions ;
- Vannes de prises d’échantillons en amont et en aval du traitement et d’isolement du groupe ;
- Une trousse de contrôle et une notice d'emploi.
Ouvrage payé à l’Ensemble y compris la fourniture, la pose, les raccordements hydrauliques et électriques,
la mise en service, le réglage et toutes sujétions de fourniture et pose.
PRIX N°6.62- TRAITEMENT D’EAU ANTI-CORROSION

Fourniture, pose, raccordement et installation complète en ordre de marche d’un poste de traitement d’eau
anticorrosion pour le remplissage du circuit primaire de marque BWT, PERMO ou équivalent, comprenant :
- Un groupe de dosage composé de :
- 244 -
 Une pompe doseuse (Débit minimum : 7 l/h) ;

 Un bac à réactif ;
 Un bac à rétention ;
 Un bloc de commande électronique ;
 Accessoires d’aspiration et d’injection (crépine, tubing, canne, etc…).
- Un compteur d'eau volumétrique émetteur d’impulsions ;
- Un by-pass avec un jeu de vannes d’isolement ;
- Un clapet anti-pollution type EA ;
- Un filtre à tamis, Corps en fonte et Filtre en acier inoxydable ;
- Deux vannes de prises d’échantillons (en amont et en aval de poste de traitement) ;
- Première charge d’inhibiteur de corrosion en quantité suffisante ;
- Un socle en béton.
Ouvrage payé à l’Ensemble y compris tous accessoires, raccordements hydrauliques et électriques,
asservissements, régulations, câbles, raccords, brides, vidanges, colliers, joints, fixations, supports,
signalisations, essais, réglages, paramétrages et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.63- ARMOIRE ELECTRIQUE Y COMPRIS CABLAGE LOCAL TECHNIQUE

Fourniture, pose, raccordement et installation d’un tableau de commande et de protection du matériel et de
production d’eau chaude sanitaire ainsi que tout le câblage des différents appareillages.
Le lot Electricité prévoit une attente dans le local chaufferie à partir de laquelle l'adjudicataire du présent lot
devra tous les raccordements et protection électrique de son matériel.
Les protections des divers appareils seront réalisées par disjoncteurs magnéto-thermiques différentiels, tétera
Les appareils alimentés et protégés dans le local Chaufferie sont :
- Les régulations ;
- L'adoucisseur ;
- Les préparateurs d'ECS avec leurs pompes, et leurs résistances électriques ;
- Les pompes de recyclage ;
- Pompes jumelées de circulation circuit primaire ;
- Pompes jumelées de charge circuit secondaire ;
- Les hydro kits ;
- Les pompes de relevage.
B/ EQUIPEMENTS PISCINE
- 245 -
Faisant partie des prestations ci-dessous, l’ensemble des produits tel que le chlore, les floculants, traitement
anti-algue, acide et tous autres produits pouvant maintenir l’eau de piscine claire, nette et exempte de toute
impureté avec un PH neutre de l’ordre de 7.
Cette opération doit être réalisée pour une période de 15 jours à compter de la réception provisoire.
PRIX N°6.64- POMPE CENTRIFUGE DE FILTRATION

Fourniture, pose et installation complète en ordre de marché d'une pompe de filtration centrifuge d'eau
piscine de marque ASTRALPOOL, HAYWARD, KRIPSOL ou équivalent, suivant caractéristique ci-après :
- Corps en Plastique ;
- Moteur électrique ~220/380 V, classe de protection IP55 classe F ;
- Un préfiltre incorporé avec couvercle à fermeture facile et rapide avec un panier amovible en
polypropylène renforcé de fibre de verre ;
- 2 vannes d'arrêt à papillon ou à boisseau en PVC de diamètre approprié ;
- Un clapet de non-retour en PVC de diamètre approprié ;
- 2 manchettes anti-vibratiles de diamètre approprié.
L’ensemble sera exécuté conformément aux règles de l’art, aux normes en vigueur et aux D.T.U, y compris
toutes sujétions de fourniture, de pose, de raccordement, de mise en œuvre et de bon fonctionnement.
Ouvrage payé à l’Ensemble y compris câble d’alimentation de section appropriée depuis l’armoire
électrique de la piscine.
6.64.1- DEBIT = 27 M3/H – HMT = 5 MCE
6.64.2- DEBIT = 35 M3/H – HMT = 10 MCE
PRIX N°6.65- FILTRE A SABLE

Filtres à sable de diamètre approprié à passage direct, de marque : ASTRALPOOL, HAYWARD, KRIPSOL
ou équivalent, caractérisé chacun par un débit et une hauteur filtrante.
Chaque filtre doit être équipée de :
- Une batterie de vannes tout diamètre en PVC à bride de pression avec joint EPDM, y compris
tuyauterie PVC HD 16 bars, brides et toutes pièces de raccords ;
- Un voyant, un manomètre, un purgeur d’eau manuelle et un purgeur d’air ;
- Sable et silex de différents calibres.
Y compris : Vannes papillon à bride avec joint EPDM facilement démontable à bride en PVC de pression
tout diamètre toutes pièces de raccords, supports de fixation et toutes sujétions d’exécution.
Ouvrage payé à l’Ensemble fourni, posé et mis en service, y compris colliers, supports, toutes pièces de
raccord, percements, scellements, fourreaux, essais, peinture antirouille, ainsi que toutes sujétions de
fourniture et de pose.
6.65.1- FAS Ø750
6.65.2- FAS Ø1200
PRIX N°6.66- POMPE CENTRIFUGE DE PRISE BALAI

Fourniture, pose et installation complète en ordre de marché d'une pompe de filtration centrifuge pour prise
balai de marque ASTRALPOOL, HAYWARD, KRIPSOL ou équivalent, suivant caractéristique ci-après :
- Corps en Plastique ;
- Moteur électrique ~220/380 V, classe de protection IP55 classe F ;
- Un préfiltre incorporé avec couvercle à fermeture facile et rapide avec un panier amovible en
polypropylène renforcé de fibre de verre ;
- 2 vannes d'arrêt à papillon ou à boisseau en PVC de diamètre approprié ;
- Un clapet de non-retour en PVC de diamètre approprié ;
- 2 manchettes anti-vibratiles de diamètre approprié.
- Débit d’eau nominal minimum doit être : 20 m3/h ;
- Hauteur manométrique : 10 M.C.E à vérifier par l’entreprise ;
L’ensemble sera exécuté conformément aux règles de l’art, aux normes en vigueur et aux D.T.U, y compris
toutes sujétions de fourniture, de pose, de raccordement, de mise en œuvre et de bon fonctionnement.
- 246 -
Ouvrage payé à l’Ensemble y compris alimentation depuis le tableau électrique, raccordement hydraulique,
électrique, vannes, clapets, socle, signalisation et toutes sujétions de fourniture, de pose et de marche.
PRIX N°6.67- CIRCUIT HYDRAULIQUE EN PVC PN16 (L’INTERIEUR DU LT PISCINE)

Fourniture, pose et installation complète d’un ensemble de circuits hydrauliques en PVC de pression,
série 16 bars, tout diamètre, à l’intérieur du local technique de filtration conformément aux plans et schémas
d’exécution.
Ce circuit équipé de l’ensemble des vannes clapets et tous accessoires, situé dans le local technique à savoir :
- Circuit de refoulement tout diamètre de refoulement vers bouches y compris : vannes, coudes,
jonctions, traversées, toutes pièces de raccords supportage, colliers de prise en charge et tous
accessoires ;
- Circuit de d’aspiration, de prise balai et grille de fond, y compris : vannes, coudes, jonctions,
traversées, toutes pièces de raccords supportage, colliers de prise en charge et tous accessoires ;
- Circuit d’évacuation des eaux de lavage des filtres et de vidange à : 3 mètres environ du local
technique.
- Circuit de retour des eaux de recyclage vers bâche d’équilibrage, y compris protection par platine en
plomb laminé de : 3mm d’épaisseur, avec moignon et toutes sujétions de soudure.
IMPORTANT : L’entrepreneur titulaire du présent lot doit obligatoirement installer l’ensemble des
fourreaux, pièces de traversées au moment du coulage de la piscine, conformément aux plans d’exécution.
Aucune saignée, ni trous ne seront tolérés dans le béton existant. Il doit se rapprocher auprès de l’entreprise
des Gros-Œuvres pour coordonner l’installation de fourreaux et de traversées précités.
Ouvrage payé à l’Ensemble fourni, posé et mis en service y compris : manomètres, flowswitch, colliers avec
joints, supports, toutes pièces de raccord, percements, scellements, fourreaux, essais, peinture antirouille,
ainsi que toutes sujétions de fourniture et de pose :
6.67.1- CIRCUIT INT. - PISCINE RDJ
6.67.2- CIRCUIT INT. - PISCINE ROOF TOP
PRIX N°6.68- 2X COLLECTEURS ASPIR./REFOUL. PVC PN16 (PISCINE RDJ) – DN315

Fourniture, pose et installation complète d’un ensemble de deux collecteurs à fond bombé pour le
Refoulement et l’Aspiration, de diamètre nominal DN315 chacun, en PVC pression série 16 bars, y compris
colliers avec joints de prise en charge, toutes pièces de raccords, fonds bombés de part et d’autre, purgeur
manuel d’eau support de fixation, manomètres, robinetterie tous diamètres, vidange avec vanne et tous
accessoire.
Ouvrage payé à l’Ensemble fourni, posé et mis en service y compris : colliers avec joints, supports, toutes
pièces de raccord, percements, scellements, fourreaux, essais, peinture antirouille, ainsi que toutes sujétions
de fourniture et de pose.
PRIX N°6.69- CIRCUIT HYDRAULIQUE EN PVC PN16 (L’EXTERIEUR DU LT PISCINE)

Fourniture, pose et installation complète d’un ensemble de circuit hydraulique en PVC de pression, série 16
bars, situé à l’extérieur du local technique de filtration conformément aux plans et schémas d’exécution.
Ce circuit équipé de l’ensemble des vannes clapets et tous accessoires, situé dans le local technique à savoir :
- Circuit de refoulement vers bouches y compris : vannes, coudes, jonctions, traversées, toutes pièces
de raccords supportage, colliers de prise en charge et tous accessoires ;
- Circuit de d’aspiration, de prise balai et grille de fond, y compris : vannes, coudes, jonctions,
traversées, toutes pièces de raccords supportage, colliers de prise en charge et tous accessoires.
IMPORTANT : L’entrepreneur titulaire du présent lot doit obligatoirement installer l’ensemble des
fourreaux, pièces de traversées au moment du coulage de la piscine, conformément aux plans d’exécution ;
Aucune saignée, ni trous ne seront tolérés dans le béton existant. Il doit se rapprocher auprès de l’entreprise
de gros-œuvres pour coordonner l’installation de fourreaux et de traversées précités.
Ouvrage payé à l’Ensemble fourni, posé et mis en service y compris : colliers avec joint, supports, toutes
pièces de raccord, percements, scellements, fourreaux, essais, ainsi que toutes sujétions de fourniture et de
pose :
- 247 -
6.69.1- CIRCUIT EXT.- PISCINE RDJ

6.69.2- CIRCUIT EXT.- PISCINE ROOF TOP
PRIX N°6.70- GRILLE CAILLEBOTIS POUR CANIVEAU DE PISCINES EXTERIEURES

Ce prix rémunère la fourniture et pose d’une grille en plastique pour piscines extérieures, de type flexible, de
marque ASTRALPOOL ou équivalent, avec texture antidérapante, fabriquée conformément aux normes
EN13541 et DIN51097, résistante aux UV et aux chocs, de marque, référence, largeur, couleur et aspect
selon échantillon validé par le paysagiste, y compris les profilés support et les pièces spéciales de coin, et
toutes sujétions de fourniture, de pose, de fixation et de finition.
Dimensions : L = 245 mm x H =22 mm.
Ouvrage payé au Mètre linéaire fourni et posé.
PRIX N°6.71- EQUIPEMENT COMPLET DE LA BACHE D’EQUILIBRAGE PISCINE

Fourniture, pose raccordement d’un ensemble d’équipement de la chambre d’équilibrage avec en
particulier, la fourniture, pose et installation de :
- Vanne sur l’arrivée d’eau de remplissage ;
- Vanne automatique à commande hydraulique, avec électrovanne pilotée par les électrodes de
niveau ;
- Conduite avec déflecteur sur l’arrivée d’eau de débordement ;
- Interrupteur à flotteur ayant pour rôle :
 La protection des groupes électropompes au niveau bas ;
 La commande d’admission d’eau de remplissage et de rétablissement des niveaux de bassin ;
 La protection de la bâche à niveau haut ;
- Tuyauterie de vidange avec vanne en PVC Pression PN16 DN100 ;
- Tuyauterie gravitaire du trop-plein en : PVC Pression PN16 DN100 avec entonnoir et vanne. Cette
conduite sera prolongée jusqu’au regard le plus proche ;
- Vannes d’isolement nécessaires et indispensables ;
- 2 Echelles amovibles en Inox.
Ouvrage payé au l’Ensemble fourni, posé et mis en service y compris : colliers, supports, toutes pièces de
raccord percements, scellements, fourreaux, essais, peinture antirouille, ainsi que toutes sujétions de
PRIX N°6.72- PIECES A SCELLER

Ensemble de pièces à sceller, de marque : ASTRALPOOL, HAYWARD, KRIPSOL ou équivalent,
comprenant :
Piscine RDJ :
- 1 Bonde de fond 400x400 mm ;
- 6 Bouches de refoulement réglables en cycolac DN50 ;
- 2 Prises balai.
Piscine Roof top :
- 1 Bonde de fond 400x400 mm ;
- 4 Bouches de refoulement réglables en cycolac DN50 ;
- 1 Prise balai.
- 2 Skimmers.
Ouvrage payé à l’Ensemble fourni, posé, raccordé et mis en service y compris colliers, supports, toutes
pièces de raccord percements, scellements, fourreaux, essais, ainsi que toutes sujétions de fourniture et de
pose.
6.72.1- PSC. PISCINE RDJ
6.72.2- PSC. PISCINE ROOFTOP
- 248 -
PRIX N°6.73- ECHELLE POUR PISCINE

Fourniture, pose et installation complète d’une échelle en Inox : 18/8 ou AISI 304, de 3 marches
antidérapantes, de marque : ASTRALPOOL, HAYWARD, KRIPSOL ou équivalent, avec sabots de
scellements.
Ouvrage payé à l’Unité fourni, posé et mis en service y compris : pièces de scellements spéciales, fourreaux,
essais, ainsi que toutes sujétions de fourniture et de pose.
PRIX N°6.74- MATERIEL D’ENTRETIEN COMPLET

Ce prix rémunère pour chaque piscine, la fourniture et la pose du matériel suivant :
- 1 balai de piscine à 4 roues ;
- 1 tuyau auto flottant de : 20 m ;
- 1 brosse de fond et parois ;
- 1 épuisette pochée ;
- 1 perche télescopique de : 10 mètres ;
- 1 trousses de contrôle chlore et pH ;
- 1 raccord clic.
Ouvrage payé à l’Ensemble fourni, posé et mis en service, y compris toute sujétion de fourniture et de pose.
6.74.1- ENT. PISCINE RDJ
6.74.2- ENT. PISCINE ROOFTOP
PRIX N°6.75- CALCULATEUR PROGRAMMEUR DE STERILISATION

Calculateur programmateur de stérilisation complet de marque : OZONEX, PERMO ou équivalent, avec
deux sondes : pH et Chlore. Permettant la gestion des différentes pompes doseuse : (pH, Algicide et
Floculant), ainsi que des doseurs mécaniques : (brome et chlore) comportant une électrovanne et tous
accessoires nécessaires et indispensables à l’asservissement des pompes doseuses.
Ouvrage payé à l’Ensemble fourni et posé et mise en marche, y compris alimentation et raccordements
électriques et hydrauliques aux pompes doseuses ainsi que toutes sujétions d’exécutions.
PRIX N°6.76- POMPE DOSEUSE DE CHLORE

Pompe doseuse de chlore à dosage proportionnel de marque : ASTRALPOOL ou PERMO ou équivalent, de
débit de l’ordre de : 10 l/h. Cette unité est équipée de :
- Agitateur manuel ;
- Crépine d’aspiration ;
- Canne d’injection ;
- Bac à réactifs de capacité : 110 litres.
Ouvrage l’Ensemble fourni et posé et mise en marche, y compris alimentation et raccordements électriques
et hydrauliques ainsi que tous accessoires.
PRIX N°6.77- POMPE DOSEUSE DE PH

Pompe Doseuse à dosage proportionnel de correction de pH, de marque : ASTRALPOOL, PERMO ou
équivalent, débit de l’ordre de : 10 l/h. Cette unité est équipée de :
PRIX N°6.78- UNITE DE FLOCULATION

Unité de floculant à dosage proportionnel, de marque : ASTRALPOOL, PERMO ou équivalent, débit de
l’ordre de : 10 l/h. Cette unité est équipée de :
- 249 -
PRIX N°6.79- PROJECTEUR IMMERGE LED EXTRA-PLAT AVEC TRANSFORMATEUR

Fourniture, pose et raccordement d’un projecteur immergée LED extra-plat de : 24 Watts, 12Volts, de type
RGB de marque ASTRALPOOL, HAYWARD ou équivalent, y compris supports et tous raccordements
électriques.
Faisant partie de ce poste la fourniture et pose un ensemble de transformateurs abaisseur de tensions ainsi
que l’ensemble des câbles entre transformateur situé à l’intérieur du local technique et les projecteurs y
compris boite de raccordement étanche, tubage de protection, chemins de câble, tranchées, grillage
avertisseur et tous accessoires
Ouvrage payé à l’Unité fourni et posé et mise en marche, y compris tous les alimentations et les
raccordements électriques et toutes sujétions de fourniture et de pose en ordre de marche.
6.79.1- ECL. PISCINE RDJ
6.79.2- ECL. PISCINE ROOFTOP
PRIX N°6.80- FILTRES UV (PISCINE RDJ)

Fourniture, pose et raccordement d’un filtre UV sur la ligne de filtration de la piscine au niveau du
refoulement avec un by-pass, de marque BIO-UV ou équivalent, ayant un débit = 35 m3/h y compris :
- Accessoires de raccordement (raccords, coudes, réducteurs, … etc.) ;
- Manchettes anti-vibratiles ;
- Vannes d’isolement ;
- Alimentation et raccordement électrique depuis le tableau du local technique jusqu’au filtre UV y
compris chemin de câble, protection par disjoncteur électrique ;
Faisant partie de ce poste deux lampes UV de réserve à fournir après la réception définitive étant donné que
toute lampe détériorée au cours de la période de garantie sera remplacée dans l’immédiat dans le cadre de
cette garantie.
Ouvrage payé à l’Unité fourni et posé et mise en marche, y compris toutes les alimentations et les
raccordements électriques et hydrauliques et toutes sujétions de fourniture et de pose en ordre de marche.
PRIX N°6.81- CHLORINATEUR (PISCINE ROOF-TOP)

Fourniture, pose et raccordement d’un chlorinateur sur la ligne de filtration de la piscine au niveau du
refoulement avec un by-pass, de marque ASTRALPOOL ou équivalent, ayant un débit = 27 m3/h y
compris :
- Accessoires de raccordement (raccords, coudes, réducteurs, … etc.) ;
- Manchettes anti-vibratiles ;
- Vannes d’isolement ;
- By-pass.
Ouvrage payé à l’Unité fourni et posé et mise en marche, y compris toutes les alimentations et les
raccordements hydrauliques et toutes sujétions de fourniture et de pose en ordre de marche.
PRIX N°6.82- ARMOIRE ELECTRIQUE DE COMMANDE ET DE PROTECTION (LT PISCINE)

Fourniture, pose, raccordement et installation d’un tableau de commande et de protection du matériel situé à
l’intérieur du local technique de la piscine ainsi que tout le câblage des différents appareillages.
Le lot Electricité prévoit une attente dans le local technique Piscine à partir de laquelle l'adjudicataire du
présent lot devra tous les raccordements et protection électrique de son matériel.
- 250 -
froid immédiatement après sablage et recevra deux couches d'impression phosphatant et deux couches de
Les protections des divers appareils seront réalisées par disjoncteurs magnétothermiques différentiels, tétera
- Départs électropompes de filtration piscine ;
- Départs électrovanne ;
- Départ pompe prise balai ;
- Départ pompe doseuse ;
- Départ pour chaque transformateur ;
- Un sectionneur ;
- Un discontacteur suivant calibre du moteur ;
- Un commutateur à : 3 positions (Auto-arrêt-manuel) ;
- Protection de chaque Transformateur abaisseur de tension : 220V/12V, alimentant les projecteurs
LED ;
- Voyant de signalisations ;
Ce prix inclut en outre, la fourniture et pose d’une horloge programmable pour chaque pompe de filtration,
l’ensemble de la câblerie électrique, les boites de raccordement étanche, les chemins de câbles et filerie
nécessaires et indispensables entre l’armoire et les différents matériels (Electro pompes, transformateurs,
régulateurs, pompes doseuses etc.).
Electricité.
Ce prix rémunère aussi la fourniture, la pose, l’alimentation et le raccordement électrique en ordre de marche
d’une installation d’éclairage par des lampes de type réglette LED ayant un IP67, couleur de lumière
Blanche, y compris câblage électrique, commande, interrupteurs, protection, fixation et toutes sujétions de
6.82.1- LT PISCINE RDJ
6.82.2- LT PISCINE ROOFTOP
PRIX N°6.83- EQUIPEMENT CASCADE MURALE

d'équipement pour une cascade murale, comprenant :
- Pompe de filtration centrifuge d'eau piscine avec variateur de vitesse, de marque ASTRALPOOL,
HAYWARD, KRIPSOL ou équivalent, suivant caractéristique ci-après :
o Débit = 30 m3/h, HMT = 8 mCE ;
- 251 -
o Corps en Plastique ;
o Moteur électrique ~220/380 V, classe de protection IP55 classe F ;
o Un préfiltre incorporé avec couvercle à fermeture facile et rapide avec un panier amovible
en polypropylène renforcé de fibre de verre ;
o 2 vannes d'arrêt à papillon ou à boisseau en PVC de diamètre approprié ;
o Un clapet de non-retour en PVC de diamètre approprié ;
o 2 manchettes anti-vibratiles de diamètre approprié ;
o Socle anti-vibratile ;
o L’ensemble sera exécuté conformément aux règles de l’art, aux normes en vigueur et aux
D.T.U, y compris toutes sujétions de fourniture, de pose, de raccordement, de mise en œuvre
et de bon fonctionnement.
- Filtre à sable de diamètre Ø1050 à passage direct, de marque : ASTRALPOOL, HAYWARD,
KRIPSOL ou équivalent, caractérisé chacun par un débit et une hauteur filtrante. Le filtre doit être
équipée de :
o Une batterie de vannes tout diamètre en PVC à bride de pression avec joint EPDM, y
compris tuyauterie PVC HD 16 bars, brides et toutes pièces de raccords ;
o Un voyant, un manomètre, un purgeur d’eau manuelle et un purgeur d’air ;
o Sable et silex de différents calibres ;
o Vannes papillon à bride avec joint EPDM facilement démontable à bride en PVC de
pression tout diamètre toutes pièces de raccords, supports de fixation et toutes sujétions
d’exécution ;
o Socle de pose en BA.
- Filtre UV sur la ligne de filtration de la piscine au niveau du refoulement avec un by-pass, de
marque BIO-UV ou équivalent, ayant un débit = 30 m3/h y compris :
o Accessoires de raccordement (raccords, coudes, réducteurs, … etc.) ;
o Manchettes anti-vibratiles ;
o Vannes d’isolement ;
o Alimentation et raccordement électrique depuis le tableau du local technique jusqu’au filtre
UV y compris chemin de câble, protection par disjoncteur électrique ;
Faisant partie de ce poste deux lampes UV de réserve à fournir après la réception définitive étant
donné que toute lampe détériorée au cours de la période de garantie sera remplacée dans l’immédiat
dans le cadre de cette garantie.
- Réseau de canalisation en PVC Pression PN16 de diamètre approprié y compris crépine, filtre à
tamis, vannes d’arrêt, vannes de réglage, raccord, coudes, té, clapet anti-retour, accessoires,
supportage, fixation et toute sujétion ;
- Collecteur en PVC Pression PN16 avec des départs dotés chacune de vanne de réglage ;
Ouvrage payé à l'Ensemble y compris, l’éclairage LED de la cascade, la fourniture, la pose, l’alimentation
et le raccordement électrique et hydraulique en ordre de marche, mise en route, essais et toutes sujétions de
fournitures et d'exécution.
C/ CLIMATISATION – VENTILATION – DESENFUMAGE
C-1/ CLIMATISATION
PRIX N°6.84- GROUPE EXTERIEUR DRV 2 TUBES
Fourniture, pose, raccordement et installation complète en ordre de marche d’un groupe extérieur de
climatisation DRV 2 tubes à condensation par air, certifié EUROVENT de marque SAMSUNG série
DVMS, LG série MULTI V5 ou équivalent.
Chaque groupe extérieur sera composé d’un ou de plusieurs modules assemblés pour former un seul système
frigorifique. Chaque module sera équipé, selon le modèle, d’un ou de deux compresseurs Scroll Inverter de
type asymétrique et à injection de vapeur assurant respectivement un meilleur rendement et un maintien de
la puissance en mode chauffage par températures négatives.
Les groupes extérieurs seront assemblées, testées et chargées en usine en fluide R410A.
Chaque groupe extérieur comportera les éléments principaux suivants :
- Carrosserie en tôle galvanisée revêtue d'une résine polypropylène imperméable ou équivalente
- 252 -
assurant une meilleure résistance à la corrosion ;

- Échangeur fluide frigorigène / air en cuivre et ailettes aluminium revêtues d'un film de résine
anticorrosion ;
- Moto-Ventilateurs de type hélicoïdal à plusieurs vitesses disposant de 78 Pa de pression statique
externe ;
- Chaque module sera doté d’un ou deux compresseurs de type Scroll DC Inverter équipés d’un
système d’équilibrage d’huile automatique (pas d’équilibrage d’huile entre modules) ;
- Chaque module sera équipé d’un sous-refroidisseur à plaque assurant une meilleure efficacité
énergétique. Celui-ci fonctionnera en mode chaud comme en mode froid ;
- Ensemble de vannes d'arrêt frigorifiques pour le raccordement des canalisations ;
- Afficheur digital pour faciliter les opérations de maintenance.
Châssis et habillage :
Chaque unité extérieure reposera sur un châssis de profilés métalliques renforcés sur lequel viendront
s'adapter des panneaux rigides en acier revêtus d'une résine polypropylène imperméable, démontables, pour
faciliter un accès à tout l'équipement intérieur.
Compresseurs :
Les compresseurs seront de type hermétique Scroll. Ils seront tous contrôlés par Inverter et permettront
d'étager les montées en puissance afin de s'adapter précisément aux besoins thermiques des locaux et d'éviter
les surintensités au démarrage.
Chaque compresseur devra être capable de faire varier sa puissance sur une plage comprise entre 20 et
140Hz. Le seuil minimum d’un groupe doté de deux compresseurs sera de 10% de sa puissance nominale
(20% si le groupe comporte un seul compresseur).
Échangeur de chaleur :
Les échangeurs de chaleur seront constitués de tubes cuivre sertis sur des ailettes en aluminium protégées
par un film de résine anticorrosion.
Ventilateur :
Chaque unité extérieure sera équipée de ventilateurs de type hélicoïde à moteur à courant continu à haut
rendement.
Les grilles de refoulement situées à la sortie d'air devront permettre de limiter les pertes de charge et de
garantir une pression statique externe de 78 Pa.
Circuit de réfrigérant, système automatique d’équilibrage d'huile :
Le compresseur devra abriter un réservoir de stockage d’huile d’une grande capacité afin d’assurer une
meilleure fiabilité lors d’une installation avec des longueurs de tuyauterie et des dénivelés importants.
Le compresseur devra être doté d’un système d'équilibrage d'huile automatique permettant de ne pas faire
appel à un tuyau d’équilibrage supplémentaire entre les unités extérieures dans le cas des modules jumelées.
Charge automatique et contrôle de charge :
L’Unité extérieure disposera d’une fonction de charge automatique de réfrigérant qui déterminera
automatiquement la quantité de fluide à ajouter dans l’installation en fonction des contraintes du réseau
frigorifique et garantira ainsi un fonctionnement optimal du système et un maintien des performances dans le
temps.
L’Unité extérieure disposera également d’une fonction de contrôle de charge afin de détecter un éventuel
manque de charge de réfrigérant dans l’installation.
Circuit électrique :
L'unité extérieure sera alimentée en triphasé 400V + Neutre + Terre. Chaque unité extérieure disposera d'une
protection électrique individuelle de calibre adapté.
Paramètres de sélection de la machine :
Température extérieure de sélection : 35°C.
Divers :
- La sélection technique devra se faire en prenant en compte que la combinaison des modules formant
le Groupe Extérieur devra occuper le minimum d’espace possible ;
- L’entreprise devra fournir :
o Les Plans et les indications nécessaires pour la mise en place des groupes extérieures ;
o Le Socle en béton armé avec plots anti-vibratiles bien dimensionnés par rapport au poids de
la machine ;
o L’Attestations de test et de contrôle en usine ;
o L’Attestation de mise en marche délivrée par le fournisseur du groupe.
- 253 -
o La sélection se fera sur la base de la puissance frigorifique corrigée ;

o La sélection ne devra pas dépasser 100% de la capacité du groupe.
Ouvrage payé à l’Ensemble y compris liaisons bus, câbles de liaisons de communication entre les unités
intérieures et les groupes extérieurs, supports, tiges de fixation, socles anti-vibratiles, plots anti-vibratiles,
calorifugeages, alimentations et raccordements électriques, raccordements frigorifiques, raccordements
hydrauliques y compris raccordement, accessoires, réglages, équilibrages, paramétrages et toutes sujétions
de fourniture, pose et d'exécution.
6.84.1- G.EXT-1 DRV – PF = 123 KW (LOC. COMMUNS/ADMIN)
6.84.2- G.EXT-2 DRV – PF = 117 KW (CH-EST)
6.84.3- G.EXT-3 DRV – PF = 134 KW (CH-OUEST)
6.84.4- G.EXT-4 DRV – PF = 190 KW (CH-N&S)
PRIX N°6.85- UNITE INTERIEURE GAINABLE DRV

Fourniture, pose, raccordement et installation complète en ordre de marche d’une unité intérieure DRV Type
gainable de marque SAMSUNG, LG ou équivalent.
Les unités intérieures seront toutes spécifiquement conçues pour fonctionner avec le fluide frigorigène
R410A. Chacune sera équipée des éléments essentiels suivants :
- Un échangeur thermique fluide frigorigène / air en cuivre et ailettes en aluminium ;
- Un moto-ventilateur à entraînement direct ;
- Une vanne de détente électronique motorisée pas à pas ;
- Un filtre longue durée lavable ;
- Un système de contrôle électronique ;
- Ensemble des sondes de régulation sur le réfrigérant et sur l’air.
Le ventilateur sera de type BLDC permettant d'accroître l'efficacité et de réduire les consommations
d'énergie.
La pression statique sera réglable entre 30 et 145 Pa en fonction des pertes de charges des réseaux
aérauliques. Le réglage du débit d'air s'ajustera automatiquement en fonction du réglage de la pression
statique.
L'unité sera pilotée par une télécommande type Télécommande Filaire et Simplifiée.
Les unités intérieures seront alimentées indépendamment du groupe en monophasé 220V+Neutre+Terre.
Elles seront protégées par des disjoncteurs différentiels de calibres adaptés.
Une liaison bus (série/parallèle) une paire, non polarisée, blindée assurera la communication entre l'unité
extérieure et les unités intérieures puis entre les unités intérieures et les télécommandes.
La sélection devra être faite sur la base de la Puissance Frigorifique corrigée à la vitesse moyenne. Les
raccordements des bus de communication devront respecter le synoptique du constructeur.
Il sera compris dans ce prix :
- Une pompe silencieuse de relevage des eaux de condensats (au cas où c’est nécessaire) ;
- Manchettes souples ;
- Plenums de soufflage et de reprise ;
- Un volet de réglage d’air neuf de diamètre ou section appropriés.
Paramètres de sélection de l’appareil :
- Sélection de la puissance sur la 2ème Vitesse ;
- Sélection sur la puissance corrigée en fonction de la simulation frigorifique du système ;
- Température de reprise : Mode Froid 24°C / Mode Chaud : 20°C ;
- Humidité relative : 50% ;
- Niveau sonore conforme aux normes en vigueur max 35 dBA.
Ouvrage payé à l’Ensemble y compris thermostat de modèle au choix de l’architecte, liaisons bus, cables de
liaisons de communication entre les unités intérieures et les groupes extérieurs, supports, tiges de fixation,
plots anti-vibratiles, calorifugeages, alimentations et raccordements électriques, raccordements frigorifiques,
raccordements hydrauliques y compris raccordement aux réseaux d’évacuation de condensats,
raccordements aérauliques y compris raccordement de de la gaine d’air neuf à l’appareil, accessoires et
toutes sujétions de fourniture, pose et d'exécution.
- 254 -
6.85.1- UI DRV GAINABLE - PF = 2.8 KW

PRIX N°6.86- UNITE INTERIEURE CASSETE 4 TYPE DRV

Fourniture, pose et installation des unités intérieures DRV de type cassette 4 voies de soufflage, de marque
SAMSUNG, LG ou équivalent, selon les spécifications détaillées ci-après :
- Design compact et poids léger afin de s’incorporer aisément dans les faux plafonds modulaires ;
- Moteur à faible consommation électrique ;
- Un ventilateur à base niveau sonore et faible résistance à l’air ;
- Un échangeur thermique multi passes ;
- Un détendeur électronique de plage ajustable protégé par deux filtres ;
- 1 coffret de raccordement électrique fermé pour éviter tout risque d’accident lors de la maintenance ;
- 2 sondes de régulation sur le réfrigérant ;
- 2 sondes de régulation sur l’air (reprise et soufflage) ;
- Un filtre sur l’air repris lavable et facilement démontable ;
- Un bac à condensat monobloc en matériaux polymère sans rétention d’eau isolé au-dessous avec
tubulure de vidange ;
- Condensât pour conduite siphonnée ;
- Le soufflage devra être de type 360° afin d’assurer un excellent brassage d’air pour le local
- Balayage d’air automatique en fonction du mode de fonctionnement (ajustement automatique de
l’inclinaison des volets en fonction du mode : froid ou chauffage) ;
- Section disponible pour la prise d’air neuf ;
- Hauteur compactes (ne dépassant pas 230 mm pour les petites puissances, et 300 mm pour les
grandes puissances) ;
- L’entretien doit être aisé : accès aux différentes composantes et au filtre par simple ouverture de la
grille.
Les unités intérieures seront pilotées par des thermostats d'ambiance, électroniques, du type filaire, pour le
maintien de la température de consigne de :
- 24°C ± 1°C en mode froid pour les locaux occupés ;
- 20°C ± 1°C en mode chaud, et pouvant avoir les fonctions suivantes :
o Marche / Arrêt ;
o Réglage de la température ;
o Réglage progressif de la vitesse de ventilation ;
o Abaissement de température
o Verrouillage des touches, … etc.
Il sera compris dans ce prix :
- Une pompe silencieuse de relevage des eaux de condensats (au cas où c’est nécessaire) ;
- Un volet de réglage d’air neuf de diamètre ou section appropriés.
Paramètres de sélection de l’appareil :
- Sélection de la puissance sur la 2ème Vitesse ;
- Sélection sur la puissance corrigée en fonction de la simulation frigorifique du système ;
- Humidité relative : 50% ;
- Niveau sonore conforme aux normes en vigueur max 35 dBA.
Ouvrage payé à l’Ensemble, y compris thermostat d’ambiance, tous les raccordements frigorifiques et
électriques, fixations par tige métallique, silentblocs antivibratoires et toutes sujétions de la bonne marche de
l’installation conformément aux normes.
6.86.1- UI DRV CASSETE - PF = 2.8 KW
6.86.2- UI DRV CASSETE - PF = 3.6 KW
- 255 -
PRIX N°6.87- CIRCUIT FRIGORIFIQUE EN CUIVRE CALORIFUGE ET CÂBLE DE

COMINICATION
Depuis les unités extérieures situées en terrasse, l'entrepreneur devra fournir, poser et raccorder toutes les
liaisons frigorifiques vers les unités intérieures.
En terrasse les réseaux en cuivre seront calorifugés, protégés mécaniquement et posés sur un chemin de
câble avec couvercle.
Le réseau frigorifique sera réalisé au moyen de tuyauteries en cuivre qualité frigorifique, de diamètre adapté
suivant plans et comprendra toutes pièces de raccords appropriés, manchons, tés, coudes, bouchons
hermétiques.
L'Entrepreneur s'assurera que le dimensionnement et le positionnement de ces raccords respecteront les
préconisations du constructeur et devra respecter les longueurs maximales de tuyauterie autorisées.
Tous les raccordements seront réalisés par brasure (entre 5% et 15% d'argent), sous atmosphère neutre
(azote). Lors de la fixation des tuyauteries frigorifiques, l'Entrepreneur veillera à tenir compte de la
dilatation linéaire du cuivre liée aux variations de température (de 0 à 55°C, +/- 0,85 mm/m).
Les branches de raccords non utilisées seront obturées par brasure (bouchons fournis).
L'ensemble du réseau frigorifique (raccords, bouchons sur raccords, tuyauteries) sera calorifugé séparément
par un isolant de type M1 de 9 mm d'épaisseur pour le réseau liquide et de 13mm pour le réseau gaz. Tous
les bouchons devront également être isolés au moyen de l'isolant fourni et ensuite entourés de ruban adhésif.
Il sera nécessaire de lier l'isolation des raccords et celle des tuyauteries.
Aucun piège à huile ne sera réalisé sur l'installation. Aucun appoint d'huile ne sera nécessaire quel que soit le
volume de réfrigérant mis en œuvre.
Enfin, l'Entrepreneur devra la charge des circuits en fluide frigorifique. Ces charges seront fonctions de la
puissance des unités extérieures et du volume total de l'installation.
Le fluide frigorigène utilisé sera du R410A.
Les canalisations seront supportées au moyen de supports en acier galvanisé et maintenu par colliers type
MUPRO ou similaire en intercalant un matelas insonorisant.
Opérations avant la mise en service :
 L'installation terminée, l'Entrepreneur devra la réalisation des tests d'étanchéité des réseaux
frigorifiques. Seuls les réseaux seront testés et mis sous pression de 40 bars d'azote. Chaque test sera
réalisé durant 48 heures avec les vannes de l'unité extérieure fermées. Une recherche de fuite sera
éventuellement faite.
 L'installation sera soigneusement tirée au vide par l'Entrepreneur (12 heures minimum) et laissée au
vide jusqu'à la mise en route. Le métré (branche par branche) de l'installation sera nécessaire avant la
mise en service afin de calculer le complément de charge de réfrigérant éventuel.
 Les différentes distributions se feront par l'intermédiaire de raccords frigorifiques de type "REFNET
JOINT ou REFNET HEADERS" "EBRILLE" et installés horizontalement selon les préconisations
figurant dans le manuel d'installation.
NB : Le circuit frigorifique sera réalisé suivant le synoptique édité par le logiciel de la simulation
frigorifique.
Ce prix rémunère aussi la fourniture et la pose et le raccordement des câbles de communication adéquats
entre le groupe extérieur et ses unités intérieures. Ces câbles suivront le même cheminement que les circuits
frigorifiques du système.
Ouvrage payé à l’Ensemble par tube et à l’unité pour le Refnet, y compris tube, té, coude, bouchons,
calorifugeage, habillage de protection anti UV en film d’aluminium pour les circuits situés à l’extérieur (en
terrasse par exemple), chemin de câble recouvert, fixations, raccordements, raccords de dérivation ou des
collecteurs, essais, toutes fournitures et sujétions.
6.87.1- CIRCUIT FRIGO DRV-1 (LOC. COMMUNS/ADMIN)
6.87.2- CIRCUIT FRIGO DRV-2 (CH-EST)
6.87.3- CIRCUIT FRIGO DRV-3 (CH-OUEST)
6.87.4- CIRCUIT FRIGO DRV-4 (CH-N&S)
PRIX N°6.88- EVACUATION CONDENSAT

Fourniture, pose, raccordement et installation complète en ordre de marche d’un ensemble des réseaux
d'évacuation des condensats en tuyauterie en PVC M1 série évacuation, de marque FERROPLAST ou
équivalent, y compris raccords, coudes, culottes, branchements, manchons, manchettes, tés de visite,
- 256 -
tampons de réduction, tampons de visite, réductions, raccordements au regard ou au collecteur d’eau

pluviale le plus proche, bouchons de dégorgement, manchons de dilatation, fourreaux, tés, découpes, chutes,
bouchons, plaques hermétiques, colles, supports et colliers de fixation en acier galvanisé avec joint pour
l’isolation phonique, manchons coupe-feu pour les traversés des parois suivant l’exigence de la
règlementation et les normes de sécurité en vigueur, siphons à garde d'eau pour les collecteurs et bouteille
siphon au pieds de chaque chute, scellements et toutes sujétions de fourniture, de pose et d’exécution.
Ouvrage payé à l’Ensemble y compris essais, accessoires et toutes sujétions de fourniture, de pose et
d’exécution.
6.88.1- RESEAU CONDENSAT DRV-1 (LOC. COMMUNS/ADMIN)
6.88.2- RESEAU CONDENSAT DRV-2 (CH-EST)
6.88.3- RESEAU CONDENSAT DRV-3 (CH-OUEST)
6.88.4- RESEAU CONDENSAT DRV-4 (CH-N&S)
PRIX N°6.89- CONTACT SEC POUR UNITE INTERIEURE DRV

Fourniture, pose et installation en ordre de marche d’un contact sec pour l’unité intérieure gainable, de
même marque que le système DRV installé.
Son installation sera prévue au niveau de l’unité intérieure gainable de la chambre afin de contrôler son
« marche/arrêt » en fonction de la présence de la carte de la chambre au niveau de l’économiseur.
Il s’agit d’une carte électronique de contact sec d'une seule entrée, de marque LG de référence
: PDRYCB000, ou équivalent.
Ouvrage payé à l’Unité fourni et posé y compris câblage, relais à broches, installation au niveau de l’unité
intérieure DRV, liaisons avec l’économiseur, paramétrage, essais, formation des équipes du gestionnaire et
toute sujétion de fourniture et de pose en ordre de marche.
PRIX N°6.90- COMMANDE CENTRALISEE

Fourniture et pose d’un système de commande centralisée de même marque que le système DRV installé
(LG série ACP5 ou équivalent), comprenant ce qui suit :
- Une passerelle, permettant à un utilisateur sur un ordinateur, via une interface Web, de contrôler
l’ensemble des unités de climatisation (Mode, Vitesse, Température, Historique des opérations ou
erreurs, Calendrier journalier/hebdomadaire… etc.) ;
- Câble blindée de section adaptée entre les groupes extérieurs DRV situés en terrasse de chaque
immeuble (y compris le groupe extérieur DRV destinée à la production d’ECS) et la passerelle ;
- Câble RJ45 entre la passerelle et l’armoire informatique de l’immeuble.
L’emplacement de cette passerelle est à définir en concertation avec le MO et l’architecte (préférablement
dans le local informatique).
Ce système de commande centralisée devra permettre de contrôler les systèmes de climatisation et de
production d’ECS (Groupes extérieurs DRV, Unités intérieures de climatisation DRV, Hydrokits).
Le PC de paramétrage du système sera à la charge de l’entreprise jusqu’à la réception de l’installation.
Le paramétrage du PC du gestionnaire est compris dans ce prix.
Ouvrage payé à l’Ensemble fourni et posé y compris câblage, paramétrage, essais, formation des équipes du
gestionnaire et toute sujétion de fourniture et de pose en ordre de marche.
PRIX N°6.91- MONOSPLIT SYSTEME MURAL REVERSIBLE – PF = 2.8 KW

La climatisation sera réalisée par des Climatiseurs en Split Système à détente directe à condensation par air
de type mural. Ils seront de marque SAMSUNG, LG, DAIKIN, HITACHI, ou équivalent.
Les climatiseurs comprendront les unités intérieures et extérieures ci-après dont les caractéristiques sont les
suivantes :
Unité intérieure de soufflage :
Unité intérieure sera de type mural, de puissance suivant plans et comprenant :
- Ventilateur centrifuge à entraînement directe à 3 vitesses minimum ;
- Filtre lavable ;
- Batterie à détente directe (R410A) avec tubes cuivre et ailettes en aluminium ;
- Thermostat d'ambiance et dispositif de contrôle avec signalisation marche/arrêt, potentiomètre pour
- 257 -
le réglage de la température de consigne, sélecteur de vitesse et de fonctionnement.

Unité extérieure avec compresseur à condensation par air réversible Inverter :
- Installation extérieure avec traitement anticorrosion renforcée ;
- Compresseur rotatif ou Scroll, résistance de carter intégrée ;
- Batterie à ailettes aluminium et tube cuivre ;
- Ventilateur hélicoïde à entraînement direct ;
- Fluide frigorifique R410A ;
- Raccord rapide ;
- Installation sur support en acier galvanisé avec plots anti-vibratiles.
Liaison frigorifique entre unité intérieure et condenseur à air :
Comprenant :
- Liaison frigorifique avec revêtement de protection contre le rayon ultraviolet ;
- La tuyauterie de liaison, en cuivre pour le circuit frigorifique, entre le groupe de condensation et
l’unité intérieure ;
- En terrasse le réseau en cuivre sera posé dans un chemin de câble avec couvercle ;
- Les accessoires de raccordements nécessaires ;
- Le calorifuge des tubulaires avec mousse élastomère de type ARMAFLEX ou équivalent de classe
M1 ;
- Les liaisons électriques et les liaisons de commande.
- Les tubes frigorifiques calorifugés et les câbles de liaisons électriques seront installés sur chemin de
câble à l’extérieur.
En outre de la fourniture du climatiseur en Split système, le prix comprend :
- La fixation de l'unité intérieure ;
- Les plots antivibratoires pour l'unité extérieure et intérieure ;
- Les travaux de réglage, la mise en point et la mise en service ;
- Les instructions, les plans pour la mise en place et pour l'entretien.
La sélection des climatiseurs se fera sur la base de la 2ème vitesse.
Ce prix Comprenant également le réseau de condensation par tube en PVC M1 jusqu’au regard ou descente
la plus proche y compris le siphonage.
Ouvrage payé à l’Unité, y compris pose, raccordements électriques et hydrauliques, chemin de câble,
tuyauterie de condensat avec siphonage, socles anti-vibratiles, fixations toutes sujétions de mise en œuvre.
PRIX N°6.92- ENSEMBLE 2XMONOSPLITS FROID SEUL MURAUX REDONDANTS – PF = 2.8

KW
Fourniture, pose, raccordement et installation complète en ordre de marche d’un ensemble de 2 mono-splits
système froid seul à détente directe type Mural (INVERTER), à condensation par air de marque
SAMSUNG, LG, TRANE, CARRIER ou équivalent, installés en redondance gérée par une horloge (compris
dans ce prix). Chaque Mono-split aura les caractéristiques et les accessoires suivants :
Unité intérieure :
- Ventilateur centrifuge à entraînement direct à 3 vitesses ;
- Filtre à air de classe G3 ou G4 ;
- Batterie à détente directe avec tubes cuivre et ailettes en aluminium ;
- Thermostat d'ambiance et dispositif de contrôle avec signalisation marche/arrêt, Potentiomètre pour
le réglage de la température de consigne, sélecteur de vitesse et de fonctionnement.
Unité extérieure :
- Fluide frigorifique : R410A ;
- Compresseur type INVERTER ;
- Batterie à détente directe avec tubes cuivre et ailettes en aluminium ;
- Ventilateur hélicoïde à entraînement direct. ;
- Raccords rapides.
Ce prix comprend également la fourniture et la pose de :
- Fixations de l'unité intérieure et extérieure avec supports galvanisés suffisamment dimensionnés,
pour montage avec rails et accessoires de type MUPRO, WALRAVEN ou équivalent ou sur socle
anti-vibratile pour l’unité extérieure ;
- Liaisons frigorifiques en cuivre calorifugées en mousse de caoutchouc synthétique avec habillage en
- 258 -
feuille d’aluminium à l’extérieur contre le rayon UV ;

- Liaisons électriques entre l’unité intérieure et l’unit é extérieure y compris câbles et chemins de
câbles.
- Raccordements frigorifiques et électriques ;
- Raccordements des condensats.
Ouvrage payé à l’Ensemble y compris supports, tiges de fixation, plots anti-vibratiles, calorifugeages,
flexibles, raccordements électriques, 2 horloges programmables sur le coffret de commande pour la gestion
de la redondance avec câblage et liaisons électriques nécessaires, raccordements frigorifiques, raccordement
de condensats aux réseaux d’évacuation en assurant le siphonage, socles anti-vibratiles, accessoires et toutes
sujétions de fourniture, pose et d'exécution.
C-2/ VENTILATION
PRIX N°6.93- CAISSON D’AIR NEUF
Fourniture et pose des Ventilateurs d’air neuf de marque FRANCE AIR ou équivalent.
L’appareil doit être équilibré dynamiquement et doté d’un contrôleur de débit d’air, y compris construction
mécanique, scellement, raccordement électrique, grille d’amenée d’air en aluminium et toute fourniture,
pose, raccordement et mise en fonction.
Le prix devra inclure la fixation, le raccordement électrique, et toutes sujétions de mise en œuvre et de
conformité pour une bonne marche de l’installation, y compris toutes sujétions de fourniture et de pose.
Le caisson sera composé de :
- Enveloppe en tôle d’acier galvanisé ou en aluminium avec isolation double peau d’une épaisseur
minimale de 25 MM ;
- Filtres régénérables à 95% ASHRAE gravimétrique ;
- Pression statique = 300 Pa (à vérifier par l’entreprise selon les contraintes d’exécution) ;
- Isolation acoustique (panneaux sandwich) permettant le confort phonique de locaux d’en dessous
(<30 dBA).
- Raccordement et protection électricité ;
- Grille de prise d’air en aluminium avec ailettes, pare pluie, grillage anti-volatile ;
- Pièges à son appropriés ;
- Groupe moto-ventilateur centrifuge ;
- Manchette souple ;
- Accessoires de protection aux intempéries ;
- Socle anti-vibratile (béton + liège) ;
- Interrupteur de proximité livré en kit ;
- Carter de protection.
L’alimentation et la protection des caissons sont à la charge du présent lot.
Les caissons destinés à la salle de sport et à la blanchisserie devront avoir une des tableaux de commande au
niveau de ces locaux dans un endroit choisi en concertation avec le MO et l’architecte.
Ouvrage payé à l’Ensemble, fourni et posé selon les règles de l’art, y compris le traitement de l’enveloppe
du caisson contre l’air salin à l’usine du fabricant avec attestation correspondante ou bien avec l’application
d’un revêtement anti-corrosion de marque BLYGOLD ou équivalent, les raccordements aérauliques,
l’alimentation et le raccordement électrique, manchette souple, support, scellement, fourreaux, socle anti-
vibratile et toute sujétion de fourniture de pose et mise en œuvre.
6.93.1- CAN - DEBIT = 1100 m3/h
6.93.2- CAN - DEBIT = 1700 m3/h
6.93.3- CAN - DEBIT = 3000 m3/h
6.93.4- CAN - DEBIT = 3500 m3/h
6.93.5- CAN - DEBIT = 4700 m3/h
PRIX N°6.94- CAISSON D’EXTRACTION

Fourniture et pose des caissons d’extraction de marque FRANCE AIR ou équivalent.
- 259 -
L’appareil doit être équilibré dynamiquement et doté d’un contrôleur de débit d’air, y compris construction
mécanique, scellement, raccordement électrique, grille d’extraction d’air en aluminium et toute fourniture,
pose, raccordement et mise en fonction.
Le prix devra inclure la fixation, l’alimentation et le raccordement électrique, et toute sujétion de mise en
œuvre et de conformité pour une bonne marche de l’installation, y compris toutes sujétions de fourniture et
de pose.
Le caisson sera composé de :
- Enveloppe en tôle d’acier galvanisé ou en aluminium avec isolation double peau d’une épaisseur
minimale de 25 MM ;
- Pression statique = 300 Pa (à vérifier par l’entreprise selon les contraintes d’exécution) ;
- Isolation acoustique (panneaux sandwich) permettant le confort phonique de locaux d’en dessous
(<30 dBA).
- Raccordement et protection électricité ;
- Grille d’extraction en aluminium avec ailettes, pare pluie, grillage anti-volatile ;
- Pièges à son appropriés ;
- Groupe moto-ventilateur centrifuge ;
- Manchette souple ;
- Accessoires de protection aux intempéries ;
- Socle anti-vibratile (béton + liège) ;
- Interrupteur de proximité livré en kit ;
- Carter de protection.
L’alimentation et la protection des caissons sont à la charge du présent lot.
Les caissons destinés à la salle de sport et à la blanchisserie devront avoir une des tableaux de commande au
niveau de ces locaux dans un endroit choisi en concertation avec le MO et l’architecte.
Ouvrage payé à l’Ensemble, fourni et posé selon les règles de l’art, y compris le traitement de l’enveloppe
du caisson contre l’air salin à l’usine du fabricant avec attestation correspondante à l’appui ou bien avec
l’application d’un revêtement anticorrosion de marque BLYGOLD ou équivalent, les raccordements
aérauliques, l’alimentation et le raccordement électrique, manchette souple, support, scellement, fourreaux,
socle anti-vibratile, horloge de commande électrique, grille de façade extérieure et toute sujétion de
fourniture de pose et mise en œuvre.
6.94.1- CEXT - DEBIT = 1200 m3/h
6.94.2- CEXT - DEBIT = 1300 m3/h
6.94.3- CEXT - DEBIT = 2100 m3/h
6.94.4- CEXT - DEBIT = 6000 m3/h
PRIX N°6.95- DIFFUSEUR DE SOUFFLAGE - DEBIT = 400 A 600 M3/H

Fourniture, pose et installation d’un diffuseur linéaire de soufflage de marque KOOLAIR, FRANCE AIR,
TROX, SAFTAIR ou équivalent en ayant les caractéristiques suivantes :
 Diffuseur en aluminium peint blanc RAL 9010 ou couleur selon le choix de l’architecte ;
 Fentes fixes de couleur noire ;
 Fixation non apparente par clips à friction retenus par le profil spécial du contre cadre ;
 Registre de réglage circulaire.
 Plénum en tôle d’acier galvanisé calorifugé.
 NR <= 35 dBA.
N.B. : Le choix des tailles des diffuseurs sera fait par l’architecte en concertation avec le MO selon l’endroit
où ils seront installés tout en respectant les débits indiqués sur les plans DCE.
Ouvrage payé à l’Unité y compris supports, fixations, raccordements à la gaine, calorifugeages, joints
d’étanchéité, essais, réglages, équilibrages, accessoires et toutes sujétions de fourniture, de pose et
d’exécution.
PRIX N°6.96- GRILLE DE REPRISE / EXTRACTION

Fourniture, pose, raccordement et installation complète en ordre de marche d’une grille de reprise/extraction
linéaire (simple déflexion à ailette fixe) ou carré de marque KOOLAIR, FRANCE AIR, TROX, SAFTAIR
ou équivalent, ayant les caractéristiques suivantes :
- 260 -
 Cadre périphérique et ailettes en Aluminium ;

 Finition en aluminium anodisé ou en teinte de couleur selon le choix de l’architecte ;
 Fixation non apparente ;
 Contre cadre ou plénum en tôle d’acier galvanisé calorifugé (pour les grilles de reprise de
climatisation).
 NR <= 35 dBA.
N.B. : Le choix des tailles des grilles sera fait par l’architecte en concertation avec le MO selon l’endroit où
ils seront installés tout en respectant les débits indiqués sur les plans DCE.
Ouvrage payé à l’Unité y compris supports, fixations, raccordements à la gaine, calorifugeages, joints
d’étanchéité, essais, réglages, équilibrages, accessoires et toutes sujétions de fourniture, de pose et
d’exécution aux prix suivants :
6.96.1- DEBIT = 100 A 350 M3/H
6.96.2- DEBIT = 351 A 600 M3/H
PRIX N°6.97- BOUCHE D’EXTRACTION VMC

Fourniture, pose et raccordement d’une bouche VMC réglable ayant un débit de 30 à 90 m3/h dans les blocs
sanitaires de marque FRANCE AIR (type AUSTRALE), SYSTEMAIR, TROX ou équivalent, montage
plafonnier.
La bouche VMC sera raccordée au réseau VMC avec flexible aluminium.
Ouvrage payé à l’Unité de bouche VMC réglable y compris, cadre, flexible, module de régulation,
manchette avec joint et toutes sujétions de fourniture, de pose et d’essais en ordre de marche.
PRIX N°6.98- GAINE RECTANGULAIRE EN PANNEAUX RIGIDES DE LAINE DE VERRE

Fourniture, pose et raccordement de gaine rectangulaire en panneaux rigide autoportant en laine de verre
d’épaisseur 25mm, de marque ISOVER série CLIMAVER A2 NETO ou équivalent ayant une réaction au
feu M0.
Les supports seront en cornière en fer à U et tiges de suspension en acier galvanisé avec isolation phonique
de marque standard, les vis de type MUPRO ou équivalent, les boulons et accessoires seront en acier
galvanisé.
Tous les panneaux devront présenter le logo du fabricant en relief et l’impression de la date de production.
La connexion entre les gaines se fera avec des cadres de jonction de même marque, avec une garniture en
mousse plastique flexible. Les gaines seront fabriquées selon les normes de fabrication définies par le
producteur, utilisant matériaux et accessoires originaux.
Les gaines seront fabriquées par un constructeur agréé et certifié par le producteur.
Ouvrage payé au Mètre Carré fournis, posé et mis en service, y compris raidisseurs, colliers, supports
métalliques, raidisseurs, découpe soignée toutes pièces de raccord percements, scellements, fourreaux,
reprise soignée de maçonnerie, essais d’étanchéité ainsi que toutes sujétions de fourniture et de pose.
PRIX N°6.99- GAINE CIRCULAIRE FLEXIBLE CALORIFUGEE

Fourniture, pose, raccordement et installation complète en ordre de marche d’une gaine flexible isolée
thermiquement et phoniquement de marque FRANCE AIR série PHONI-FLEX, AFS série SONOAFS-
ALU.F ou équivalent ayant les caractéristiques et les accessoires suivants :
- Conduit intérieur micro perforé (aluminium/polyester), classement au Feu M0 ;
- Matelas de laine de verre d’épaisseur 25 mm (minimum) ;
- Pare-vapeur extérieur en aluminium/polyester, classement au Feu M1 (minimum) ;
- Les diamètres indiqués sont intérieurs.
Ouvrage payé au Mètre Linéaire y compris raccords mâle, colliers de serrage, supports, dispositifs
d’étanchéité, bande adhésive en aluminium, accessoires et toutes sujétions de fourniture, de pose et
d’exécution aux prix suivants :
6.99.1- DN160
6.99.2- DN200
- 261 -
PRIX N°6.100- GAINE CIRCULAIRE EN TOLE D’ACIER SPIRALEE

Fourniture, pose, raccordement et installation complète en ordre de marche d’une gaine circulaire en tôle
d’acier galvanisé d’épaisseur 8/10ème de première qualité enroulée hélicoïdalement et agrafée, tout en
présentant une surface intérieure lisse.
Les raccords entre les gaines seront faits par des manchons de raccordement de 15cm de longueur.
La surface externe des manchons sera enduite avant assemblage d’un ciment à gaine et l’assemblage sera
terminé par la pose de 3 vis auto tranchantes à chaque extrémité, le joint sera recouvert d’un ruban adhésif
de type ARN5 fixé par colle compatible (M0).
Les accessoires, colliers, suspends, boulons vis, rondelles seront en acier galvanisé. Les raccordements
ouvrant un angle de 30° en amant et 45° en aval.
Ouvrage payé au Mètre Linéaire y compris, cartouches pare-flamme 72°C/1H, réservations, percements,
raccords, fixations, tiges, raccords suspentes et supports, toutes les transformations, accessoires et toutes
sujétions de fourniture, de pose et d’exécution.
6.100.1- Ø100
6.100.2- Ø125
6.100.3- Ø160
6.100.4- Ø200
6.100.5- Ø250
6.100.6- Ø315
PRIX N°6.101- GAINE RECTANGULAIRE EN TOLE D’ACIER GALVANISE

Fourniture, pose, raccordement et installation complète en ordre de marche d’une gaine en tôle d’acier
galvanisé d’épaisseur 12/10ème raidie et façonnée anti vibration.
Les joints et angles seront renforcés et scellés par produit spécial (M0) pour assurer l’étanchéité des réseaux.
Les supports seront en cornière en fer à U et tiges de suspension en acier galvanisé avec isolation phonique
de marque standard, les vis de type MUPRO ou équivalent, les boulons et accessoires seront en acier
galvanisé.
Les raccordements entre tronçons de gaine se feront par cadre et contre cadre boulonné en acier galvanisé en
interposant un joint non-amiante.
Les soudures ne sont pas admises.
Ouvrage payé au Mètre Carré y compris, aubages directionnelles, accessoires et toutes sujétions de
fourniture, de pose et d’exécution.
PRIX N°6.102- VOLET DE REGLAGE CIRCULAIRE

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un volet de
réglage circulaire. Il sera monté sur chaque gaine circulaire pour l’équilibrage des débits d’air dans les
piquages.
Caractéristique :
- Volute en fonte d'aluminium ;
- Ailette en fonte d'aluminium ;
- Paliers étanches ;
- Dispositifs de blocage.
Ouvrage payé à l'Unité y compris joint d'étanchéité, raccordement et toutes sujétions d'exécution, de
6.102.1- VR DN100
6.102.2- VR DN125
6.102.3- VR DN160
6.102.4- VR DN200
6.102.5- VR DN250
- 262 -
PRIX N°6.103- VOLET DE REGLAGE RECTANGULAIRE TOUTE DIMENSION

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un volet de
réglage rectangulaire toute dimension. Il sera monté sur les gaines rectangulaires pour l’équilibrage des
débits d’air dans les piquages.
Caractéristique :
- Volute en fonte d'aluminium ;
- Ailette en fonte d'aluminium ;
- Paliers étanches ;
- Dispositifs de blocage.
Ouvrage payé à l'Unité y compris joint d'étanchéité, raccordement et toutes sujétions d'exécution, de
PRIX N°6.104- CLAPET COUPE-FEU CIRCULAIRE

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un clapet
coupe-feu 2H/ 1H selon la résistance du feu du paroi ou plancher. Pour gaine circulaire à déclenchement par
fusible thermique 70°C automatique et ayant les caractéristiques suivantes :
- Tunnel en acier galvanisé ;
- Lame mobile coupe-feu pivotant sur 2 axes ;
- Déclenchement et réarmement manuel ;
- Indicateur de position de la lame ;
- Marquage d’identification ;
- Fusible thermique : 70 °C ;
- Etanchéité à l’air : au moins classe B
- Manchettes métalliques pour raccordement aux gaines circulaire ;
- Contacts de signalisation de position de début et de fin de course ;
- Bornier de raccordement électrique pour commande et contrôle depuis CMSI ;
- Classement feu : 2H/ 1H à confirmer par organismes officiels agrémentés.
L'alimentation électrique, la commande et l’asservissement se feront à la charge du lot Electricité en câble
CR1.Le raccordement aux équipements est à la charge du présent lot
Ouvrage payé à l'Unité, y compris raccordement aux équipements, raccordement sur gaine, fixation et toues
sujétions de fourniture et de pose conformément aux normes de désenfumage et de sécurité en vigueur selon
les prix suivants :
6.104.1- CCF DN100
6.104.2- CCF DN125
6.104.3- CCF DN160
6.104.4- CCF DN200
PRIX N°6.105- CLAPET COUPE-FEU RECTANGULAIRE TOUTE DIMENSION

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un clapet
coupe-feu 2 heures pour gaine rectangulaire à déclenchement automatique par bobine électromagnétique (24
ou 48V courant continu) asservis à la détection avec possibilité de déclenchement et réarmement manuel et
ayant les caractéristiques suivantes :
- Corps en matériau réfractaire ;
- Manchettes métalliques pour raccordement aux gaines rectangulaire ;
- Classement feu : 2 Heures à confirmer par organismes officiels agrémentés.
Les dimensions du clapet seront en fonction de celles des gaines et des pressions de service.
L'alimentation électrique sera en câble CR1, et la protection par (disjoncteur adéquat) à la charge du ce
présent lot.
Ouvrage payé à l'Unité, y compris raccordement aux équipements raccordement sur gaine, fixation et toues
sujétions de fourniture et de pose conformément aux normes de désenfumage et de sécurité en vigueur.
- 263 -
C-3/ DESENFUMAGE
PRIX N°6.106- CAISSON D’EXTRACTION DE DESENFUMAGE A DOUBLE VITESSE
Fourniture, pose et raccordement d’un caisson de désenfumage 400°C/2H à deux vitesses, de marque
FRANCE AIR, TROX, SYSTEMAIR ou équivalent. Ce ventilateur doit être certifié par le marquage CE et
attesté par le CTICM. Il doit être composé de :
- Débit = 30240/15120 m3/h – Pd = 450 Pa (à vérifier par l’entreprise selon les contraintes
d’exécution) ;
- Caisson en tôle d’acier galvanisé à chaud, enveloppe double peau ;
- Turbine à réaction en tôle d’acier galvanisé à chaud ;
- Trappe de visite latéral de chaque côté ;
- Moteur à pattes triphasé ayant un indice de protection IP55, classe d’isolement F.
Faisant partis de ce poste les accessoires suivants :
- Interrupteur de proximité cadenassable ;
- Manchette d’aspiration souple M0 ;
- Visière pare pluie grillagé en Acier galvanisé à chaud ;
- Capot de protection moteur ;
- Pressostat ;
- Plots anti vibratiles ;
- Coffret de commande à deux vitesses ;
- Supportage en acier galvanisé ou socle en béton armé de dimensions appropriées.
NB : Comprenant dans ce poste l’ensemble du câblage de raccordement du circuit de puissance entre le
moteur et le coffret de relayage par du câble CR1 avec protection par gaine de protection contre les UV
chemin, de câbles et tous accessoires.
Y compris dans ce prix la fourniture, pose et raccordement d'un coffret de relayage, conforme au NF S 61-
937, de type désenfumage pour moteur à 2 vitesses et sera protégé par un capot en acier galvanisé.
Le coffret sera résistant aux chocs et à l'eau (IP 65/66) comprenant comme accessoires :
- Pressostat différentiel (Contrôle de débit) ;
- Interrupteur de proximité cadenassable.
Il sera prévu également dans ce prix avec tout le câblage normalisé nécessaire :
- Boîtier d’arrêt pompier ;
- Boîtier de réarmement.
- Protection par visière
Le raccordement entre le coffret de relayage et le caisson sera en câble CR1 est compris dans ce prix.
Important : La pression disponible n’est donnée qu’à titre indicatif, l’entreprise adjudicataire doit calculer ce
paramètre en fonction du circuit aéraulique tout en précisant que ladite hauteur ne doit en aucun cas être
inférieure à celle objet de ce prix.
Ouvrage payé à l’Ensemble fournis, posé et mis en service y compris câbles électriques en CR1 entre coffret
de relayage, moteur de désenfumage et tableau électrique de commande avec protection magnétique seul,
chemins de câbles, supports de fixation en acier galvanisé à chaud, ouverture et reprise de maçonnerie,
socles anti-vibratiles, tous raccordements hydrauliques et électriques essais de débit, toutes sujétions
d’exécution.
6.106.1- DEBIT = 5000/10000 M3/H (EXT. HOTTE)
6.106.2- DEBIT = 15120/30240 M3/H (EXT. DSF PARKING)
PRIX N°6.107- CAISSON DE DESENFUMAGE A SIMPLE VITESSE

Fourniture, pose et raccordement d’un caisson de désenfumage 400°C/2H à une vitesse de marque FRANCE
AIR, TROX, SYSTEMAIR ou équivalent. Ce ventilateur doit être certifié par le marquage CE et attesté par
le CTICM. Il doit être composé de :
- Pd = 450 Pa (à vérifier par l’entreprise selon les contraintes d’exécution) ;
- Caisson en tôle d’acier galvanisé à chaud, enveloppe double peau ;
- Turbine à réaction en tôle d’acier galvanisé à chaud ;
- Trappe de visite latéral de chaque côté ;
- Moteur à pattes triphasé ayant un indice de protection IP55, classe d’isolement F.
- 264 -
Faisant partis de ce poste les accessoires suivants :

- Interrupteur de proximité cadenassable ;
- Manchette d’aspiration souple M0 ;
- Visière pare pluie grillagé en Acier galvanisé à chaud ;
- Capot de protection moteur ;
- Pressostat ;
- Plots anti vibratiles ;
- Coffret de commande à une vitesse ;
- Supportage en acier galvanisé ou socle en béton armé de dimensions appropriées.
NB : Comprenant dans ce poste l’ensemble du câblage de raccordement du circuit de puissance entre le
moteur et le coffret de relayage par du câble CR1 avec protection par gaine de protection contre les UV
chemin, de câbles et tous accessoires.
Y compris dans ce prix la fourniture, pose et raccordement d'un coffret de relayage, conforme au NF S 61-
937, de type désenfumage pour moteur à 1 vitesse et sera protégé par un capot en acier galvanisé.
Le coffret sera résistant aux chocs et à l'eau (IP 65/66) comprenant comme accessoires :
- Pressostat différentiel (Contrôle de débit) ;
- Interrupteur de proximité cadenassable.
Il sera prévu également dans ce prix avec tout le câblage normalisé nécessaire :
- Boîtier d’arrêt pompier ;
- Boîtier de réarmement.
- Protection par visière
Le raccordement entre le coffret de relayage et le caisson sera en câble CR1 est compris dans ce prix.
Important : La pression disponible n’est donnée qu’à titre indicatif, l’entreprise adjudicataire doit calculer ce
paramètre en fonction du circuit aéraulique tout en précisant que ladite hauteur ne doit en aucun cas être
inférieure à celle objet de ce prix.
Ouvrage payé à l’Ensemble fournis, posé et mis en service y compris câbles électriques en CR1 entre coffret
de relayage, moteur de désenfumage et tableau électrique de commande avec protection magnétique seul,
chemins de câbles, supports de fixation en acier galvanisé à chaud, ouverture et reprise de maçonnerie,
socles anti-vibratiles, tous raccordements hydrauliques et électriques essais de débit, toutes sujétions
d’exécution.
6.107.1- DEBIT = 4320 M3/H (EXT. CIRCUL. SIMPLE)
6.107.2- DEBIT = 12960 M3/H (EXT. CIRCUL. TRIPLE)
6.107.3- DEBIT = 15700 M3/H (EXT. LOBBY)
6.107.4- DEBIT = 2592 M3/H (A.N. CIRCULATION RDJ/RDC/ETG)
6.107.5- DEBIT = 7776 M3/H (A.N. CIRCULATION SOUS-SOL)
PRIX N°6.108- GRILLE DE DESENFUMAGE

Fourniture, pose, installation et raccordement en ordre de marche d’une grille d’extraction de désenfumage
simple déflexion de marque FRANCE AIR, SYSTEMAIR, TROX ou équivalent, ayant les caractéristiques
suivantes :
- Encadrement et ailettes en aluminium ;
- Finition en aluminium de finition au choix de l’architecte ;
- Fixation par clips ;
- Raccordement aéraulique.
N.B. : Le choix des tailles des grilles sera fait par l’architecte en concertation avec le MO selon l’endroit où
ils seront installés tout en respectant les débits indiqués sur les plans DCE.
Ouvrage payé à l’Unité y compris fixation, cadre et contre cadre, raccordement à la gaine et toutes sujétions
de fourniture et pose.
6.108.1- DEBIT = 2700 M3/H
6.108.2- DEBIT = 3600 M3/H
6.108.3- DEBIT = 10800 M3/H
- 265 -
PRIX N°6.109- VOLET TUNNEL RECTANGULAIRE TOUTE DIMENSION

Fourniture, pose, raccordement, mise en œuvre et installation complète en ordre de marche d'un volet coupe-
feu 2 heures pour gaine rectangulaire à déclenchement automatique par bobine électromagnétique (24 ou
48V courant continu) asservis à la détection avec possibilité de déclenchement et réarmement manuel et
ayant les caractéristiques suivantes :
- Corps en matériau réfractaire ;
- Manchettes métalliques pour raccordement aux gaines rectangulaire ;
- Classement feu : 2 Heures à confirmer par organismes officiels agrémentés ;
Les dimensions du volet seront en fonction de celles des gaines et des pressions de service.
CR1. Le raccordement aux équipements est à la charge du présent lot.
Ouvrage payé à l'Unité y compris raccordement aux équipements raccordement sur gaine, fixation et toues
sujétions de fourniture et de pose conformément aux normes de désenfumage et de sécurité en vigueur.
PRIX N°6.110- VOLET DE DESENFUMAGE A VANTAUX ET GRILLE D’HABILLAGE

Fourniture et pose de volet de désenfumage de marque SAFTAIR, NOVOVENT, RFT, ou équivalent à un
vantail ou à deux vantaux (suivant les contraintes d’exécution), encastrable, classé 400°C/2H, fabriqué
conformément aux normes de sécurités contre l’incendie en vigueur avec les amendements les plus récents.
Il sera constitué d’un corps en matériau réfractaire et d’un panneau également en matériau réfractaire,
coulissant sur charnières.
La face avant est équipée d’une grille cyclade et d’une poignée assurant le réarmement du volet.
Il sera à déclenchement automatique par bobine électromagnétique (à émission ou à rupture de courant
suivant la demande du lot CFA) par une bobine électromagnétique (24 ou 48 V courant continu) avec
réarmement automatique (avec moteur de réarmement).
L’ensemble d’ouvrage sera composé de:
- Lame en matériau réfractaire mobile coupe-feu pivotant sur 2 axes ;
- Déclenchement par bobine électromagnétique à émission de courant ;
- Contact de signalisation de position de début et fin de course unipolaire ;
- Réarmement manuel ;
- Grille d’habillage compatible avec le volet, en aluminium avec contre cadre ;
- Manchettes métalliques pour raccordement aux gaines ;
- Bornier de raccordement électrique pour contrôle CMSI ;
- Corps en matériau réfractaire.
CR1. Le raccordement aux équipements est à la charge du présent lot.
Ouvrage payé à l’Unité, y compris volet, grille d’habillage, serrure, cadre et contre cadre, ouverture et
reprise de maçonnerie, tout raccordement et reprise de maçonnerie, essais et toutes fournitures et sujétions
conformément aux normes de désenfumage et de sécurité en vigueur. Selon les prix suivants :
6.110.1- VDF + GRILLE, DEBIT = 2160 M3/H
6.110.2- VDF + GRILLE, DEBIT = 10800 M3/H
PRIX N°6.111- GAINE DE DESENFUMAGE EI=120

Fourniture et pose d’une gaine de désenfumage de marque PROMAT ou techniquement équivalent, sur 4
faces, de plaques silico-calcaire PROMATECT-L500 ou équivalent avec, reprise de charges tous les 8m00
sur 2 faces du conduit ou tous les 10m00 sur les 4 faces du conduit, conforme aux normes suivantes :
- EN 1366-1 : Essais de résistance au feu des installations techniques - Partie 1 : conduits de
ventilation
- EN 1366-8 : Essai de résistance au feu des installations de service - Partie 8 : conduits d'extraction
de fumées.
Ces panneaux devront avoir les caractéristiques techniques suivantes :
- Produit : Silicate de calcium ;
- 266 -
- Masse volumique : 500kg/m3 ;

- Réaction au feu : A1 ;
- Résistance au feu : EI 120 ;
- Etanchéité aux fumées : classe S ;
- Etanchéité à froid : Classe D ;
- Résistance à la surpression/dépression : -1500/+500 Pa ;
- Réversibilité des performances mécaniques du produit après immersion/séchage : 100% ;
- Sismique : bonne tenue au séisme et aux vibrations ;
- Etiquetage sanitaire : A+ ;
- Stabilité du système aux conditions d’hygrométrie élevées.
Assemblage : par vissage ou agrafage et encollage des chants de plaques à la colle de marque PROMAT de
type PROMACOL-S ou équivalent (réaction au feu A1).
Mise en œuvre conformément aux normes en vigueur, procès-verbaux d’essais.
L’entreprise devra fournir un PV d’un laboratoire agréé attestant la réaction et le degré de résistance au feu.
A titre d’information, les essais doivent être effectués suivant les normes EN 1366-1 et EN 1366-8.
Ouvrage payé au Mètre Carré y compris manchettes souples (Traversée des joints dilatation), supports,
fixation, coudes, dérivations, réductions, étanchéité, raccordement aux gaines en tôle galvanisée,
raccordement aux bouches, pièces de raccordement, essais, réglage, accessoires, manchettes souples classe
feu M0, et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.112- GAINE RECTANGULAIRE EN TOLE NOIR DOUBLE PEAU

Fourniture, pose, raccordement et installation complète en ordre de marche d’une gaine en tôle d'acier noir,
épaisseur 15/10ème, calorifugée par laine de roche d’une épaisseur minimale de 5 cm avec protection
mécanique et habillage en tôle aluminium.
La boulonnerie sera cadmiée et l'étanchéité au niveau jonction sera complétée par masticage.
Une trappe de visite pour le nettoyage intérieur des gaines sera prévue tous les 3 mètres sur les parties
rectilignes et à chaque changement de direction.
Ouvrage payé au Mètre Carré y compris aubages directionnelles, toutes les transformations y compris les
transformations (rectangle – cercle) pour les raccordements des terminaux (Hottes, etc.), pièces de
raccordements, accessoires et toutes sujétions de fourniture, de pose et d’exécution.
PRIX N°6.113- EXUTOIRE ESCALIER SURFACE LIBRE 1 M²

Fourniture et pose d’un exutoire de fumée de marque SKYDOME ou équivalent, destiné à l’évacuation de la
fumée des cages escaliers, conforme aux normes de sécurité incendie les plus récentes, de section libre 1m²
comprenant :
 Une costière hauteur 310 mm recouverte extérieurement d’un isolant surfacé bitumineux conçu pour
recevoir directement des relevés d’étanchéité soudés à la flamme. ;
 Cadre parclose en aluminium ;
 Un cadre ouvrant tubulaire équipé de son fusible eutectique en série, sur lequel se raccordera la
liaison par câble acier ;
 Un remplissage en version standard en polycarbonate alvéolaire opalescent 10 mm, ou double
dômes PMMA ;
 Un cadre parclose en aluminium qui assure le maintien du remplissage et protège les angles contre
les chocs latéraux.
Ce fumidôme doit avoir la capacité de surcharge de 25 à 50 kg/m2 en fonction du remplissage, d’une charge
éolienne WL 1500, d’une classe Re300 à l’essai de fiabilité et d’une classe B300 à l’essai de résistance à la
chaleur.
Le mode d’asservissement à partir d’un module électromagnétique 48V/24V commandé à partir de la CMSI
(le câblage fournis par lot détection incendie) associé d’un dispositif de commande manuel.
Le mode de fonctionnement est alimenté par une énergie de fonctionnement, confondue avec le mode de
blocage en position de sécurité est obtenu à l’aide d’un dispositif mécanique incorporé et interne aux vérins.
Ouvrage payé à l’Ensemble y compris fixation, étanchéité conformément aux DTU 40 et 43, kit
d’asservissement complet incluant : treuil à déclenchement pneumatique, câble, serre câble, poulies, cuivre,
colliers de fixation et toute sujétion de fourniture et de pose en ordre de mise en œuvre.
- 267 -
PRIX N°6.114- CAPTEUR DE CO

Fourniture, pose et installation en ordre de marche d’un capteur analogique de CO de marque NOVOVENT
ou équivalent ayant les caractéristiques suivantes :
- 1 Capteur par 30 m² ;
- Alimentation : 12-24V DC ;
- Puissance : 1.7 W – 24V DC, 0,8W-12V DC ;
- Signal de sortie : 4-20mA ;
- Type de capteur : Capteur électromécanique ;
- Température de travail : -10°C jusqu’à 40°C ;
- Hygrométrie : de 0 jusqu’à 90% de HR ;
- Câblage et raccordements électriques.
Ouvrage payé à l’Unité y compris raccordements électrique, la mise en service et toutes sujétions de
fourniture, de pose et de mise en œuvre.
PRIX N°6.115- CENTRALE DE GESTION DES CAPTEURS CO

Fourniture, pose et installation en ordre de marche d’un système de surveillance avec écran tactile, pour le
paramétrage du système de désenfumage et l’affichage de l’état des capteurs CO, comprenant :
- Boitier électrique pré-câblé et équipé d’un écran tactile de commande ;
- Interface de commande pouvant gérer jusqu’à 30 capteurs analogiques de marque NOVOVENT ou
équivalent ;
- Boitier configuré pour le contrôle des JET PIROS ;
- Câblage et raccordements électriques interne et depuis/vers les armoires électriques en CR1.
Ouvrage payé à l’Ensemble y compris fourniture et pose, raccordements et câblages électriques du type
CR1 (câble résistant au feu) pour les zones protégées en désenfumage, posés sur chemin de câble, liason
avec les capteurs, les fixations des câbles et des coffrets, la mise en service et toutes sujétions de pose.
PRIX N°6.116- ARMOIRE ELECTRIQUE DE COMMANDE ET PROTECTION

Fourniture, pose, raccordement et installation d’un tableau de commande et de protection du matériel situé
de climatisation, de ventilation et de désenfumage à la terrasse de chaque immeuble résidentiel, ainsi que
tout le câblage des différents appareillages.
Le lot Electricité prévoit une attente dans le local abritant l’armoire électrique à partir de laquelle
l'adjudicataire du présent lot devra tous les raccordements et protection électrique de son matériel.
similaire à commande extérieure.
Les protections des divers appareils seront réalisées par disjoncteurs magnéto-thermiques différentiels, tétera
ou bipolaires de calibres appropriés aux intensités absorbées et de marque MERLIN GERIN ou similaire.
- Groupes extérieurs DRV (Clim / ECS) ;
- 268 -
- Caissons de ventilation ;
- Caisson de désenfumage ;
- … etc.
- Un sectionneur.
- Un discontacteur suivant calibre du moteur.
- Un commutateur à : 3 positions (Auto-arrêt-manuel).
- Voyant de signalisations.
Ce prix inclut en outre, l’ensemble de la câblerie électrique, les boites de raccordement étanche, les chemins
de câbles et filerie nécessaires et indispensables entre l’armoire et les différents matériels.
Electricité.
Ouvrage payé à l'Ensemble, fourni et posé, avec les raccordements et câblages électriques, le tableau
électrique, les repérages, les protections, les fixations et toutes sujétions de pose aux prix suivantes :
6.116.1- ARMOIRE ELECTRIQUE (CVC)
6.116.2- ARMOIRE ELECTRIQUE (DESENFUMAGE)
- 269 -
7- ELECTRICITE CFO / CFA
A- COURANT FORT
NOTA
L’entrepreneur doit mettre en place sur chantier un tableau avec l’ensemble des échantillons accompagné de
fiches récapitulatives de l’ensemble du matériel proposés précisant : La marque, type, référence et un
document groupant toutes les pages des catalogues et fiches techniques d’origine (les photocopie noir &
blanc seront rejetées)
L'entrepreneur soumissionnaire du présent marché devra procéder à toutes les vérifications qu'il jugera
utiles, et signaler, le cas échéant, toutes erreurs ou omissions contenues dans les pièces écrites ; faute de
quoi, les dispositions des présents documents sont censées être acceptées sans aucune réserve et ne pourront
en aucun cas ouvrir droit à réclamation.
Tout matériel non certifié, proposé par l’entreprise, sera rejeté.
Il est précisé que la description objet du présent devis descriptif n’a pas un caractère exhaustif ni limitatif et
que l’entrepreneur doit une installation clés en main, en ordre de marche, conforme à la réglementation et
aux normes en vigueur ainsi qu’aux règles de l’art.
L’infrastructure électrique est composée des équipements suivants à fournir, poser, et raccorder, non compris
les travaux de génie civil :
Les phases des travaux des circuits d’éclairage et prises de courant seront répartis comme suit :
 Tubage et boite d’encastrement: 15% ;
 Filerie: 25% ;
 Appareillages: 40% ;
 Essais: 10% ;
 Réception : 10%
- Le prix unitaire comporte l’établissement des plans d’exécution, les détails, et les notes de calcules
seront transmis au bureau de contrôle pour visa, après de les soumettre à la maîtrise d’œuvre pour
approbation.
- Les marques indiquées sont données à titre indicatif les soumissionnaires peuvent présentées d’autres
marques pour approbation par la maitrise d’œuvre.
L’adjudicataire doit:
 Établir les plans détail d’exécution, les détails, les notes de calcules seront transmis au bureau
de contrôle du projet pour visa, après de les soumettre à la maîtrise d’œuvre pour
approbation
 Fournir les échantillons de chaque type d’ouvrage pour approbation avant d’entamer les
travaux
 Fournir les essais nécessaire
 Fournir à la fin des travaux une attestation de conformités de tous les travaux par un bureau
de contrôle.
PRIX N°7.1- AMENAGEMENT DU LOCAL POSTE DE TRANSFORMATION Y COMPRIS LA

MENUISERIE METALLIQUE ET SERRURES
La réalisation des travaux de d’aménagement du local poste de transformation conformément aux plans
établis par l’entreprise et validé par le BET et les services locaux (régie de distribution), y compris:
- Les enduits intérieurs et extérieurs avec badigeon.
- L’étanchéité terrasse suivant exigence des services locaux.
- Le revêtement intérieur.
- Les travaux de peinture intérieure et extérieure.
- 270 -
- L’ensemble des travaux d'exécution et de finition conformément aux exigences des services locaux
- Attestation de conformité établie par un bureau de contrôle agrée (étanchéité) à la charge de
l’entreprise.
Les prestations de l’entrepreneur comprennent principalement, sans que la liste ne puisse être considérée
comme limitative :
MENUISERIE METALLIQUE DU POSTE DE TRANSFORMATION :
Les travaux comprennent pour le poste de transformation :
Les portes métalliques galvanisées agréent par le distributeur.
Les grillages et persiennes galvanisés agrées par le distributeur.
Les dallettes galvanisées de couverture des caniveaux.
Les systèmes de ventilation adéquats aux postes
La quincaillerie des postes y compris serrures.
Les peintures réglementaires, des murs, portes, grillages et dallettes : la teinte étant à définir avec le
BET.
Grilles de ventilation suivant les normes et les recommandations de la Régie.
Cornières, formant cadre et contre cadre des caniveaux.
Les plaques support, cornières et grilles, nécessaires à la mise en place du matériel.
Les portes seront dimensionnées en accord avec le distributeur et permettront le passage du transformateur,
de chacune des cellules et de tout le matériel à installer à l'intérieur du poste.
N.B : Aucune plus-value ne sera accordée pour rendre le local conformes aux exigences du
distributeur de l’énergie électrique. L’entreprise doit se renseigner, au préalable, auprès des services
concernés du distributeur, de toutes les exigences relatives à la construction du local, et ce avant de sa
soumission pour ce présent projet.
Y compris toutes sujétions de fourniture, pose et raccordement suivant les règles de l’art et exigences de la
Régie.
Ouvrage payé à l’ensemble
PRIX N°7.2- BLOC CELLULES MT COMPACTES ETANCHES MOTORISEES
Fourniture, pose et raccordement d’un bloc étanche motorisé compact de marque SCHNEIDER, NEXANS
ou équivalent y compris mécanismes et serrures de verrouillage réglementaire comprenant 2 cellules
arrivée/départ, une cellule de comptage moyen tension, cellule disjoncteur de protection générale et une
cellule protection transformateur par disjoncteur MT combinés.
Ce prix comprend également les boites d’extrémités MT conformes aux exigences du distributeur d’énergie.
Le Bloc est constitué par un assemblage de cellules de type intérieur, protégé, préfabriqué à simple jeu de
barres
Le bloc des cellules doit être isolé dans le gaz SF6, il regroupe l’ensemble de l’appareillage et du jeu de
barres dans une enveloppe étanche, remplie de gaz SF6, scellée à vie.
Tous les panneaux constituant les cellules seront traités contre la corrosion et revêtue d'une couche de laque
cuite au four, couleur au choix du Maître de l’ouvrage Délégué.
Chaque cellule sera repérée à l'avant et à l'arrière, au moyen d'une plaque indicative gravée, inaltérable fixée
par vis autotaraudeuse ou par rivet sur la tôlerie des cellules. Ces plaques indiqueront le repère et
l'affectation des cellules de manière à ce qu'aucune ambiguïté ne soit possible sur la fonction de la cellule.
- 271 -
Les cellules sont intégrées dans un tableau compact HTA, il regroupe l'ensemble de l'appareillage et du jeu
de barres 1000 A dans une enveloppe étanche, remplie de SF6 24KV, scellé à vie.
Les cellules seront du type agrées par le distributeur (étanches, motorisés, …) sans aucune plus-value
L'entrepreneur fournira un jeu de fusibles de rechange, par cellule, qui sera installé sur des supports
galvanisés fixés au mur.
Ce prix comprendra également la fourniture, le raccordement et la mise en service, conformément aux

exigences du distributeur d’électricité, d'un relais indicateur de défauts sur câbles Moyenne Tension. Il sera
de marque BARDIN ou équivalent, agrée par le distributeur d’électricité.
Caractéristiques de l’unité de base :

 Tension assignée 24kV
 Courant de courte durée admissible 16kA rms, durée 1s
 Courant assignée 400A
Composition des cellules :

 Cellule "arrivée ou départ" fonction interrupteur comprenant :
- Jeu de barres tripolaire 400 A
- 1 interrupteur sectionneur à coupure en charge 400A
- 1 jeu de barres tripolaire. Sur isolateurs
- 1 sectionneur de terre.
- Indicateur de présence tension.
- 3 traversées fixes : embrochables 400 A type B pour connecteurs séparables équerre
- Compartiment de contrôle BT
- Motorisation de l'interrupteur
- Verrouillage par serrures
- Contacts auxiliaires sur interrupteur et sectionneur de terre (2O+2F/inter & 1OF/sdt)
- Dispositif indicateur de pression (manomètre ou pressostat)
L'une des cellules arrivées sera munie d'un tore de détection de courant de défaut (BARDIN ou équivalent)
alimenté par transformateur d'isolement avec signalisation du défaut sur la porte du distributeur. Le modèle
et les modes de raccordement doivent être agrées par le distributeur local.
 Cellule protection transformateur fonction interrupteur -fusible comprenant :
- Interrupteur et sectionneur de terre
- Commande interrupteur CI1
- 3 puits fusibles étanches
- Sectionneur de terre aval
- Indicateurs de présence de tension
- 3 traversées embrochables fixes 200 A type A pour connecteurs séparables équerre (CSE) ou
droit (CSD) 250 A
- Compartiment de contrôle BT
- Motorisation
- Verrouillage par serrures
- Contacts auxiliaires sur interrupteur (2O+2F/inter)
- Contacts auxiliaires pour fusion fusible
- Dispositif indicateur de pression (manomètre ou pressostat)
 Cellule de comptage moyen tension :

- Un ensemble sectionneur de phase et sectionneur de terre, 50 A à coupure et isolation dans le
SF6.
- Equipement pour 3 fusibles MT type Sole fuse de courant nominal 6, 3A.
- Le sectionneur des circuits BT.
- Les fusibles BT normalisés de calibre 10 A adéquat.
- 272 -
- Le coffret BT.
- Une commande manuelle directe.
- Les contacts auxiliaires.
- 3 Transformateurs de potentiel à double secondaire (dans le cas où ces derniers ne seraient pas
fournis par la Régie).
- Résistance de chauffage 50 W. Un conduit filerie
- Un collecteur
- 6 fusibles HPC – Sole fuse 6,3 A dont 3 en rechange.
 Cellule disjoncteur de protection générale :

- 2 sectionneurs rotatifs à isolement dans l'air.
- 1 disjoncteur à commande mécanique avec ouverture dans le SF6 type FLUARC de chez
SCHNEIDER ou équivalent. Commande motorisée locale et à distance du disjoncteur. (Le
disjoncteur sera déconnectable)
- Verrouillage pour manœuvres
- 3 transformateurs de courant à double enroulements secondaires.
- 1 bloc de contacts auxiliaires
- 1 sectionneur de terre
- Les indicateurs de présence tension
- Les boites d'extrémités des câbles MT (dimensions des boites à déterminer avec la section des
câbles)
- Une résistance chauffante 50 à 150 W.
- Déclencheurs d'ouverture type Mitop qui sera commandé par le relais BUCHOLTZ du
transformateur.
- Système de verrouillage par serrures
Ouvrage payé à l'ensemble des prestations décrites ci-dessus exécutées, y compris toutes les sujétions de
fourniture, et mise en œuvre.
Ouvrage payé à l’ensemble.
PRIX N°7.3- ENSEMBLE DE LIAISON MT
La liaison entre les bornes MT du transformateur et les bornes de sortie des cellules de protection
transformateur sera réalisée en câbles unipolaires à isolation synthétique type sec PRC à âme cuivre de
section appropriée isolement 18/30KV, conforme à la spécification EDF HN 33-S-23 et aux normes en
vigueur, aux règles de l’art et aux exigences de la Régie y compris tous les accessoires de raccordement (à
vérifier par l’entreprise par une étude d’exécution approuvée par le gestionnaire du réseau).
Les câbles seront enterrés dans des tubes PVC en tranchées et posés en chemins de câbles ou caniveaux
suivant les recommandations de la régie.
Il sera raccordé au transformateur par des bornes embrochables de type ELASTIMOLD ou équivalent.
Y compris tous les accessoires nécessaires pour le raccordement des câbles de part et d’autre des
transformateurs et toutes autres sujétions de fourniture, de pose et de raccordement.
PRIX N°7.4- TRANSFORMATEUR DE PUISSANCE 1000 KVA
Transformateur HTA/BT immergé selon les caractéristiques techniques ci-dessous et les spécifications
techniques du CCTP y compris tous accessoires et sujétions.
Caractéristiques techniques :
Régime du neutre : TN-S
- 273 -
Poste transformateur : 1000 KVA.

Tension primaire triangle avec prises : Tension nominale ±5% ±10%.
Tension secondaire étoile neutre sortie : 410V.
Groupe de couplage : Dyn11.
Tension d'essais : 50kV.
Tension d'essais au choc 1,2/50 : 125kV.
Tension d'essais au secondaire : 3KV.
Pertes à vide : Faibles pertes selon norme.
Pertes en charge : Faibles pertes selon norme.
Tension de court-circuit : 6%.
Courant d'enclenchement Ia/Ir : <10
Niveau du bruit : type résidentiel.
Relais buchholz :
Pour la protection interne du transformateur contre les échauffements et DPT2 les arcs électriques.
L’entreprise aura à sa charge la fourniture, la pose et le raccordement des transformateurs. Elle aura
également à sa charge la remise des tests de conformité des transformateurs.
Le Transformateur sera de marque NEXANS ou Schneider ou techniquement équivalent

PRIX N°7.5- COFFRET DE PROTECTION TRANSFORMATEUR
Il sera prévu un coffret de relayage de protection transformateur et déclenchements, Il comprendra :

- 1 Chargeur avec batterie 24 ou 48 V pour alimentation relayage et auxiliaires du poste d’une autonomie
de 24 heures.
- Les voyants de signalisation défauts avec inscriptions gravées :
- Manque tension 24 V.
- Déclenchement max. Intensité.
- Thermostat alarme transfo.
- Déclenchement disjoncteur B.T.
- Thermostat ventilation du poste.
- Bouton poussoir déclenchement disjoncteur transfo.
- Bouton poussoir effacement défaut.
- Bouton poussoir essais lampes.
- Bornes pour auxiliaires et report d’alarme.
- Les liaisons de raccordement en câble multipolaires U 1000 RO 2V posé sous tube acier
Ouvrage fourni, posé et réceptionné en bon état de marche, conforme aux exigences du distributeur local, y
compris toute sujétions de fourniture, de pose, de raccordement, les plans d’exécution et les démarches
auprès du distributeur.
PRIX N°7.6- ENSEMBLE DE LIAISON BT
Les liaisons basse tensions seront assurées au moyen de conducteurs unipolaire en cuivre U1000RO2V de
section appropriée selon schémas unifilaires (à confirmer par le distributeur local).
- 274 -
Les câbles seront raccordés au moyen de cosses d’extrémité conformes à la spécification EDF HN 68-S-90
et suivant les plans approuvés par le distributeur d’énergie. Chaque câble recevra un repère fonctionnel, à
chacune de ses extrémités.
Les bornes des transformateurs ne doivent pas être accessibles au cours des manœuvres normales
d’exploitation.
Ces câbles seront posés soit dans des caniveaux fermés, visitables soit sur des chemins de câbles en tôles
galvanisées perforées.
Y compris tous les accessoires nécessaires de fourniture, de pose, de raccordement des câbles, tubage,
caniveaux, tranchées, chemins de câble et toutes sujétions nécessaires conformément aux normes en vigueur
et aux prescriptions du distributeur

PRIX N°7.7- FOURNITURE ET POSE D’UN COFFRET DE COMPTAGE BASSE TENSION
Coffret ou armoire métallique, agréé par le distributeur pour recevoir les équipements de comptage adaptés
au type d’abonnement. Pose et raccordement des équipements fournis par le distributeur compris.
Y compris toutes sujétions de fourniture raccordement et pose.

PRIX N°7.8- BATTERIE DE CONDENSATEUR 60 KVAR
Fourniture, pose et raccordement d’une batterie de condensateurs de compensation des pertes d’énergie
réactive du transformateur de 60 KVAR.
La batterie de condensateurs, sera placée convenablement dans une armoire traitée contre la corrosion,
équipée de ventilation naturelle avec possibilité de plombage par distributeur,
La valeur de cette batterie doit être soumise à l’approbation du distributeur.
Pour la compensation de l’énergie réactive, il sera installé une batterie de condensateurs ayant les
caractéristiques principales suivantes :
- Conforme à la Norme NF HN 60439 ;
- Les surcharges admissibles maximum seront de 30% en courant et 10 % en tension pendant 8 heures
par jour ;
L’ensemble sera composé d’armoire intégrant :
- Gradins de condensateurs ;
- Régulateur var métrique ;
- Contacteurs spécifiques ;
- Signalisation de l’état de la compensation et du nombre de gradins en service ;
- Protection par un disjoncteur type NS de Schneider ou équivalent, de calibre approprié – PdC 36 KA.
La batterie de condensateurs sera protégée par un disjoncteur magnétothermique de calibre de protection

approprié selon schémas unifilaires. La batterie sera raccordée par un câble U1000RO2V de section
appropriée selon schémas unifilaires posé sur chemin de câble, le matériel sera de marque Schneider Electric
ou équivalent.
Y compris les câbles, les protections par disjoncteur calibré, les voyants de signalisation, le capot de
protection contre les contacts directs, les résistances de décharge et tous les accessoires jusqu’à la mise en
service.
- 275 -
PRIX N°7.9- DISJONCTEUR GENERAL BASSE TENSION 1600 A
Le disjoncteur général BT sera de type tétra polaire débrochable différentiel, cadenassable par serrure en
position ouverte.
Ce disjoncteur sera du type électronique équipé d’unité de contrôle électronique.
Le disjoncteur général BT tétra polaire de calibre de protection 1600A de chez Schneider Electric ou
équivalent, équipé de d’unité de contrôle électronique type MICROLOGIC 2.0 de SCHNEIDER
ELECTRIC ou équivalent. Le neutre sera coupé à l'ouverture du disjoncteur.
Le disjoncteur général BT sera placé dans le local du poste de transformation y compris tous les accessoires
de fixation et de raccordement suivant les normes et exigences du distributeur de l’énergie.
La face avant du disjoncteur devra être apparente sur le TGBT pour des facilités de manœuvres.
Le déclenchement du disjoncteur devra être obtenu :
- Par commande manuelle
- Par ses déclencheurs
- Par le dispositif de déclenchement imposé par le décret du 14/11/88
- Obligatoirement par verrouillage avec le disjoncteur MT du transformateur.
- Par la fermeture du contact du thermostat du transformateur.
- Protection contre les courants résiduels réglables de 0 À 5 A (conformément à la norme)
La protection des travailleurs sera en stricte conformité avec le décret du 14 Novembre 1988. A cet effet le
disjoncteur général comportera un dispositif différentiel résiduel dont le seuil est réglable de 0 à 3A.
Le disjoncteur général doit être doté de contacts auxiliaires pour permettre le signalement de défaut en cas
de coupure générale, le défaut doit être reporté sur un tableau synoptique, l’entreprise a à sa charge, la
fourniture, l’installation et la mise en route de l’ensemble des équipements nécessaires à cet asservissement.
Ouvrages fourni, posé et raccordé y compris le tore, le relais pour la protection différentielle, déclencheur, sa
cellule de fixation et toutes sujétions de fournitures, pose (scellement, rebouchages éventuels) et
raccordement.
PRIX N°7.10- EQUIPEMENT DE SECURITE DU POSTE DE TRANSFORMATION
Il sera prévu tous les accessoires du poste pour une tension d'isolement 36 KV suivant les exigences du
distributeur et notamment :
- 1 tabouret isolant type 36 KV suivant les recommandations et exigences de la régie
- 1 boite à gants, avec gants d’isolement 36 KV en caoutchouc.
- 1 perche de sauvetage 36 KV.
- 1 extincteur d'incendie à liquide non-conducteur, pour feu d’origine électrique type CO2 de 6 kg.
- Les affiches réglementaires intérieures et extérieures du poste, libellées en arabe et en français.
- Des pancartes avec les schémas de l’installation et de la consigne de sécurité et de manœuvre et des
coupures.
- 1tapis isolant devant les cellules MT.
- 1 bloc autonome de sécurité portatif avec bloc chargeur
- Tous les équipements nécessaires suivant les exigences du distributeur
- Les fusibles de rechange
- Les supports fusibles
- Les fusibles H.P.C doivent répondre aux exigences des normes internationales suivantes :
o C 13-100.
- 276 -
o CEI 282-1 787.

o UTE C 64-200 et C 64-210.
Cette énumération n’étant pas limitative, l’entrepreneur se conformera sans restriction aux règlements en
vigueur au moment de l’exécution de son marché et en fonction des exigences du distributeur local
d’énergie.
Y compris toutes sujétions de fournitures, pose et raccordement.
PRIX N°7.11- VERROUILLAGE
Il sera prévu tous les verrouillages imposés selon les dispositions des normes en vigueur.
Le système de verrouillage général doit être approuvé par le distributeur d’énergie et le BET avant sa
commande et son installation et doit répondre aux critères minimums suivants :
- Interdiction d’accès dans une cellule tant qu’elle comporte des équipements sous tension.
- Interdiction de la manœuvre en charge des sectionneurs.
- Interdiction d’accès dans une cellule transformateur de potentiel tant que le sectionnement MT et BT
n’est pas assuré.
En outre, les verrouillages particuliers suivants seront prévus :

- Verrouillage entre cellules « ARRIVEE » Réseau distributeur suivant prescriptions fixées par le
cahier des charges du Distributeur.
- Verrouillage entre la cellule de protection transformateur et le capot en tôle des bornes du
transformateur.
Y compris tous accessoires et sujétions de fourniture et de pose.

PRIX N°7.12- PIECES DE RECHANGE
L’entreprise fournira et posera sur un râtelier dans chaque poste de transformation, un jeu de coupe-circuit
H.P.C pour assurer toutes les protections des équipements mis en place.
Le calibre et les dimensions des fusibles doivent être identiques à ceux installés.
Y compris toutes sujétions de fourniture et de pose.

PRIX N°7.13- CONTROLEUR DE DEFAUT DES CABLES MT
Dispositif de contrôle de défauts de terre des câbles MT de boucle dans le poste, l’indicateur lumineux de
défaut devra être de type agréé par la régie de distribution de marque SCHNEIDER ELECTRIQUE ou
équivalent et comprenant :
- Les tores à installer sur les câbles électriques MT.
- Le relais type Bardin, MERLIN GERIN ou équivalent ayant au moins les caractéristiques équivalentes
- Le voyant de contrôle.
- L’alimentation
- Les protections par disjoncteur approprié.
- Tous les accessoires nécessaires pour répondre aux normes et exigences de la régie de distribution.
Y compris toutes sujétions de fourniture, pose et raccordement suivant les règles de l’art et exigences de la
Régie.
- 277 -
PRIX N°7.14- ECLAIRAGE ET PRISES DE COURANT DES LOCAUX DU POSTE DE

TRANSFORMATION ET DU GROUPE ELECTROGENE
- L’éclairage normal sera assuré par des diffuseurs étanches Led de marque SUNLUX ou équivalent,
de manière à assurer un éclairement de 200 lux minimum (deux diffuseurs au minimum suivant
recommandations du distributeur d’énergie).
- Les interrupteurs PLEXO, de marque LEGRAND ou équivalent, en va et vient et conducteurs de la
série H07-VU (U 500 V) de 1,5 mm² de section posée sous conduits IRO (PVC) avec colliers
cadmiés.
- Une prise de courant 2x16A + T étanches en saillie de la série PLEXO 55 de LEGRAND ou
équivalent, branchées avec câbles de la série U1000R02V 3x2,5 mm² posés sous conduits IRO avec
colliers ATLAS depuis le tableau BT.
Le petit appareillage du poste de transformation et du local du groupe électrogène est généralement du type
étanche, genre Plexo, sauf spécifications sur les plans.
L'éclairage de sécurité sera réalisé conformément à la norme NF 71-800 par des blocs autonomes de sécurité
étanches donnant 70 lumens pendant une heure de marque LEGRAND ou équivalent alimentés par un câble
de la série U 1000 RO2V 4 x 1,5 mm2 posé sous conduit IRO (PVC) avec colliers ATLAS.
L'alimentation de ces blocs sera prise en aval de la protection de l'éclairage du poste.
Les protections contre les surintensités et contre les contacts indirects des circuits d'éclairage et prises de
courant du poste seront assurées par des disjoncteurs bipolaires de LEGRAND, Schneider ou équivalent de
pouvoir de coupure adaptée avec le jeu de barre.
Il sera prévu un disjoncteur de tête en amont des protections éclairage et prises de courant du poste.
Cette prestation comprendra également toutes les protections des départs auxiliaires du poste.
L’ensemble des protections sera placé dans un tableau en POLYSTER préfabriqué placé dans le poste de
transformation. Ce tableau sera de marque LEGRAND ou équivalent.
L’ouvrage, fourni, posé et raccordé, y compris toutes sujétions de fourniture, de pose et de raccordement.
PRIX N°7.15- MISE A LA TERRE DU POSTE DE TRANSFORMATION
L'entreprise du présent lot devra, la fourniture et pose d'un ceinturage en fond de fouille du poste de
transformation, en conducteur cuivre nu de 28 mm² de section. La fourniture et pose d'un conducteur cuivre
nu 28mm² de section, relié en trois points par des liaisons mécaniques rigides au ferraillage de la dalle
inférieure du poste de transformation. Dans le poste de transformation sera raccordé à la borne de mesure, un
collecteur sur lequel seront connectés les circuits suivants :
 La masse du transformateur par l'intermédiaire d'une barrette de coupure.
 Les masses du poste sans barrettes de coupure.
 La terre du neutre et la terre des masses seront réalisées par des puits de terre séparés l'un de l'autre
de 8 mètres minimum. Les résistances maximales de ces deux puits de terre seront de :
- Ohms pour la terre des masses.
- Ohms pour la terre du neutre.
 Le régime du neutre est celui mis directement à la Terre (schéma T.T).
 La protection des personnes doit être en stricte conformité avec les textes en vigueur.
 Tous les équipements et structures métalliques (Chemins de câbles, carcasses métalliques…etc)
seront reliés à la terre.
- 278 -
PRIX N°7.16- POSTE ASSERVI A 4 VOIES
Ce prix rémunère la fourniture et pose de poste asservi et des équipements de télécommunication (4 voies)
pour les postes MT /BT, et qui devra être compatible avec le réseau de communication de la régie locale. Un
ensemble d'unités de contrôle adapte aux différents types d'appareillages du réseau de distribution moyenne
tension. Toute la gamme s'articule autour d'un noyau matériel et logiciel commun facilitant l'exploitation et
la maintenance.
A. SECURITE ET FIABILITE DES EQUIPEMENTS ;
Composants Nbre. de panne /Parc Taux de défaillance
Carte d’alimentation 17/10522 0.16%
Carte CPU « Contrôle Inter » 24/11022 0.22%
Carte Communication 18/10522 0.17%
Carte interface appareillage 43/11022 0.39%
Les autotests réalisés par T200 sont :

Alimentation 220V
Chargeur 48 Vcc
Chargeur 12 Vcc
Sortie alimentation 12 V transmission
Capacité batterie : test tous les 12 h en dynamique
Sortie 48 Vcc alimentation moteur
Communication entre carte CPU et carte de communication
Défaut interne carte: signalé par LED sur face avant des cartes.
Pat ailleurs, un bouton test détecteur de défaut sur la face avant de la carte CPU permet le contrôle et la
détection de défaut
B-FONCTIONS DES POSTES ASSERVIS.
Le Poste Asservi offre les fonctions suivantes :
Télécommande (ouverture/fermeture) des cellules motorisées Interrupteur MT et disjoncteurs MT ;
Télésignalisation des états-des-cellules motorisées Interrupteur M1' et disjoncteurs MT;
Télémesures des courants de charge des cellules départs MT;
Enregistrement chronologique horodaté des évènements;
Détection des défauts ampère- métriques par départ MT ;
Fourniture de l’énergie nécessaire pour l’alimentation de la motorisation de cellules interruptrices des
équipements de transmission
Contrôle commande locale des cellules motorisées MT via le PA ;
Transmission et réception des données à partir du système de supervision;
- 279 -
Dialogue operateur/PA via une interface locale face avant et/ou avec PC portable pour le paramétrage du
P A;
C. CONTROLE COMMANDE DES CELLULES MOYENNE TENSION.
Le Poste Asservi permet en mode local ou en mode distant, la commande des cellules Interrupteurs et
disjoncteurs MT motorises et effectuer les manœuvres suivantes :
Passage local/distance;
Commande à distance d'ouverture et fermeture des cellules motorisées;
Commande locale d'ouverture et fermeture des cellules motorisées;
Inhibition de la commande locale en mode distant;
Inhibition de la télécommande en mode local;
RAZ de la mémorisation des courants de défauts,
Les signalisations les plus importantes sont visualisées sur la face avant du PA à partir du Système de
supervision existant ; à savoir :
Signalisation position interrupteur ouvert ;
Signalisation position interrupteur ferme;
Signalisation position sectionneur de terre ouvert ;
Signalisation position sectionneur de terre fermé;
Détection de courants des défauts homopolaires et polyphasés sur seuils de réglage configurables;
Pour la visualisation par de défaut au poste le PA sera équipé d’un voyant extérieur qui signale ce défaut.
D-FONCTION DE MESURES,
Le PA sera équipé de kit de mesure courant comprenant une carte d'acquisition et trois capteurs de courants
ouvrant pouvant se raccorder sur le câble MT unipolaire lx240mm2 par phase pour la mesure de charge
triphasés du réseau amont.
Les valeurs des mesures sont consultables :
Localement à partir d'un PC connecté au port USB ou du port Ethernet de la carte de communication.
À distance via le protocole de communication.
E- SUPPORTS DE COMMUNICATION ENTRANT DANS LE CADRE DE CE DESCRIPTIF
Dans le cadre de notre offre, le support de transmission utilise pour la communication entre système de
supervision et le PA est la liaison Radio et LS.
F- DIALOGUE PA/OPERATEUR
Le PS gère jusqu'à trois ports de communication avec la possibilité d'assurer des communications
redondantes multisites,
Le Poste Asservi sera doté sur sa face avant d'un port série RS232 pour la liaison avec un PC afin de
permettre la configuration des différents modules du PA.
La configuration du PA se fera par logiciel spécifique, qui est fonctionnel sous Windows, le logiciel
permet :
Un accès sécurisé par mot de passe
Le téléchargement d'une configuration
La consultation des données et évènements consignes
L'aide à la maintenance et diagnostic du PA
La mise à 1'heure de l'horloge du PA
- 280 -
L'offre doit inclure la fourniture du logiciel de configuration et diagnostic des PA et tous les accessoires de
raccordement et mise en service.
G- ALIMENTATION ET ATELIER D'ENERGIE :
L'atelier d'énergie assure les tensions de service secourues pour :
Les motorisations des interrupteurs MT en 48 V cc, l'électronique du coffret, l'équipement de transmission
(12Vcc).
II comprend :
Une carte d'alimentation
Une batterie plomb étanche 12V 24 AH,
Une protection alimentation secteur par fusible HPC de calibre 4A.
Caractéristiques de L’atelier d’énergie :
Tension d’alimentation : 90 à 240Vac ± 10%
Motorisées Puissance consommée : 120 VA
Alimentation motorisation : 48 Vcc; 15A pendant 50ms et 6A pendant 12s
Autonomie batterie : supérieur à 9 heures (jusqu'à16h) avec 10 cycles d'ouverture et un cycle de
communication radio toutes les 60 secondes.
Tension d'isolement U altératif : 5 KV (50Hz/1mn); 10KVenondedechoc (1,2/50l-μs)
H- RACCORDEMENT DU POSTE ASSERVI
Les accessoires suivants nécessaires au raccordement des PA aux cellules :
Un KIT de raccordement de 15 mètres par voie
Un kit mesure de courant et détecteur de défaut de 15 mètres par Voie
Un voyant extérieur étanche IP54 avec lampe et câble liaison
Un câble de raccordement pour l'alimentation.
Tous les modules, y compris l'atelier de l'énergie sont logés à l’intérieur du PA.
I-CAPACITE DU POSTE ASSERVI :
Dans le cadre de notre descriptif le PA sera du type 4 voies équipées.
Pour chaque voie :
Une télécommande double par voie
Une télésignalisation double de position par voie
Une télésignalisation de position mise à la terre par voie
Une télésignalisation de présence tension par voie
6TS supplémentaires par PA
J- PERIODE DE GARANTIE :
La durée de la garantie des PA contre tous vice de Fabrications dans des conditions d'utilisation normale et
Suivant les recommandations du constructeur est de 12 mois à compter de la date de mise en service des
équipements et au plus tard 18 mois à partir de la livraison du matériel.
Y compris fournitures, mise en œuvre, main d'œuvre et toutes autres sujétions.
Le Poste asservi sera de marque SCHNEIDER ou techniquement équivalent
PAYÉ A L’ENSEMBLE
PRIX N°7.17- AMENAGEMENT DU LOCAL DU GROUPE ELECTROGENE Y COMPRIS LA

MENUISERIE METALLIQUE ET SERRURES
- 281 -
La réalisation des travaux d’aménagement du groupe électrogène conformément aux plans établis par
l’entreprise et validé par le BET, y compris:
- L’éclairage naturel, électrique et grille de ventilation pour le local du groupe électrogène.
- Les enduits intérieurs et extérieurs avec badigeon.
- Les travaux de peinture intérieure et extérieure.
- L’ensemble des travaux d'exécution et de finition conformément aux normes
- Attestation de conformité établie par un bureau de contrôle agrée (étanchéité) à la charge de
l’entreprise.
Les prestations de l’entrepreneur comprennent principalement, sans que la liste ne puisse être considérée
comme limitative :
MENUISERIE METALLIQUE DU LOCAL GROUPE ELECTROGENE :
Les travaux comprennent pour le poste de transformation :
Les portes métalliques galvanisées
Les grillages et persiennes galvanisés.
Les dallettes galvanisées de couverture des caniveaux.
Les systèmes de ventilation adéquats aux postes
La quincaillerie des postes y compris serrures.
Les peintures réglementaires, des murs, portes, grillages et dallettes : la teinte étant à définir avec le
BET.
Grilles de ventilation suivant les normes et les recommandations de BET.
Cornières, formant cadre et contre cadre des caniveaux.
Les plaques support, cornières et grilles, nécessaires à la mise en place du matériel.
Les portes seront dimensionnées en accord BET
PRIX N°7.18- GROUPE ELECTROGENE DE SECURITE 160 KVA
Ce prix comprend la fourniture, pose et mise en service de groupe électrogène de sécurité de 160 KVA
conforme à la norme NF E37-312, capoté insonorisé de marque SDMO, PRAMAC, CATERPILLAR ou
similaire avec réservoir primaire intégré journalier et citerne externe (autonomie de 48h).
Le groupe de sécurité seront de type capotés insonorisés ayant les caractéristiques communes suivantes:
Moteur d'entraînement :
Les moteurs d'entraînement seront de marque PERKINS, DEUTZ ou similaire
- Type DIESEL suralimenté (turbo).
- Mode de refroidissement par eau avec radiateur dimensionné et adapté pour le moteur.
- Nombre de cylindre (six minimum)
- Vitesse nominale 1500 tours / min.
- Refroidissement par ventilation forcée.
- Pompe à injection directe suralimentée avec commande de régulation de charge automatique (+/- 2%).
- Démarrage automatique sur batterie 24 volts.
- Echappement avec silencieux et canalisation.
- Capot extérieur de l'ensemble insonorisé.
Grilles de ventilation galvanisées basses et Hautes dimensionnée en fonction de la taille du radiateur de
refroidissement et la puissance du groupe suivant les notes de calcule du constructeur : les plans d’exécution du
local groupe électrogène doivent être approuvé par le BET.
- 282 -
GENERATRICE DE COURANT ALTERNATIF :
Les génératrices seront de marque STAMFORD ou similaire

- Type asynchr la régie
- Facteur de puissance 0,85
- Tension 380 V/220 V triphasée.
- Vitesse nominale 1500 tours/min
- Mode de construction : Auto-excité, auto-régulé, sans bagues ni balais.
- Régulation automatique par carte électronique.
- Ventilation forcée
- Paliers avec roulement à billes
- Classe d’isolement I et indice de protection IP 23.
Châssis et système d'entretien :
Le châssis sera métallique en fer approprié largement dimensionné, soudé électriquement sur lequel sont
installés le moteur et l’alternateur par l'intermédiaire des semelles élastiques isolantes antivibrations fixées
par des boulons et rondelles galvanisés.
L'ensemble moteur-alternateur sera flasqué rigidement avec une pièce d'accouplement semi élastique.
Toutes les précautions devront être prises pour éviter la transmission de bruit par sol.
L'entrepreneur devra communiquer au maître d’œuvre et l’entreprise gros œuvre toutes les mesures, cotes,
réservations et contraintes mécaniques relatives à l'exécution de ces travaux en particuliers :
- Le poids au m2 du GE.
- Les réservations en gaines des canalisations d'échappement des fumés de combustion vers la terrasse
- Les réservations de l'implantation du radiateur de refroidissement.
- Toutes les contraintes nécessaires au bon fonctionnement de l’installation.
Insonorisation, extraction, échappement et socle anti vibratile :
En plus du silencieux d'échappement, l'insonorisation du groupe sera renforcée par un capotage composé
d'éléments insonorisés légers et facilement démontables.
Cette construction devra permettre l'accès à toutes les parties du moteur pour faciliter l'entretien des
équipements qu’elles renferment.
Toutes les parois intérieures du capotage seront pulvérisées de matières anti-résonnantes et équipées
d'éléments amortissant.
Toutes les portes et trappes seront étanches à l'aide de joints de caoutchouc mousse résistant à la chaleur.
Tous les supports en acier devront être sablés, dégraissés, recouverts d'une couche première d'époxydes puis
deux couches de peinture synthétique à l'intérieur et à l'extérieur.
Son compris dans ces travaux la fourniture, pose et installation de l'ensemble des conduits métalliques de
fumée (diamètre adapter) pour le fonctionnement en sécurité et dans les règles de l'art du groupe.
Les fumées d'échappement seront canalisées directement vers la terrasse.
La sortie en terrasse sera réalisée par un système à base de chapeau chinois. L'entrepreneur doit veiller sur la
bonne exécution de l'isolation thermique en particulier au sous-sol et des raccordements des conduits pour
éviter les transmissions de bruit, chaleur et de fumées dans le bâtiment.
Son compris dans ces travaux la fourniture, pose et installation d'un extracteur triphasé dimensionné en
fonction des dimensions et puissance du groupe électrogène et commandé par un thermostat d'ambiance y
compris câblage, protection, pose et raccordement.
- 283 -
SOCLE DU GROUPE ELECTROGENE :
Sont compris dans ce prix, la confection, réalisation et mise au point d’un socle en béton antivibratil à base
de béton fortement dosé et une plaque de liège souple spéciale pour ce type d’application L’ensemble des
détails doivent faire l’objet d’un accord du BET.
Organe de contrôle du fonctionnement mécanique :
Le moteur sera équipé au minimum de :

- 1 capteur de température moteur (culasse)
- 1 sonde thermostatique de température du liquide de refroidissement avec contact sec.
- 1 indicateur des niveaux du liquide de refroidissement
- 1 manomètre avec voyant pour la pression d'huile
- 1 jauge étanche d'huile
- 1 lampe témoin de colmatage de filtre à air
- 1 électrovanne ou électroaimant.
Organe de contrôle et commande du fonctionnement électrique :
L'armoire de contrôle sera équipée au minimum de :
- 3 ampèremètres à cadrans de calibre convenable pour le groupe concerné.
- 1 voltmètre à cadran 500 V avec commutateur 7 positions pour les contrôles de tensions composées et
simples.
- 1 commutateur de modes : manuel, automatique, essais à vide ou en charge et arrêt.
- 1 indicateur volumétrique de niveau charge des batteries.
- Voyants 'présence tension secteurs' - 'présence tension groupe'
- 1 compteur d'heures de marche
- 1 Klaxon 24 volts.
- 1 jauge électrique de niveau gasoil.
- Des Leeds de signalisation défauts :
- Lampe signalisation manque pression d'huile
- Lampe signalisation température sur-échauffement
- Lampe signalisation combustible minimum
- Lampe signalisation manque combustible
- Lampe signalisation défaut alternateur
- Lampe signalisation non démarrage
- Lampe signalisation défaut courroie
Système de démarrage et surveillance automatique :
Il déclenchera l'ordre de démarrage du groupe électrogène suite :

- Disparition du courant secteur
- Disparition ou chute de tension > 10% sur l'une des trois phases
- Inversion de phase.
Il donnera l'ordre de fermeture du contacteur " Secours « 5 secondes (durée réglable) après le démarrage
effectif du groupe électrogène.
Il détectera le retour de la tension " Normal " et 30 secondes (durée réglable) après, il ordonnera la fermeture
du contacteur " Normal ".
- 284 -
Il maintiendra encore cinq minutes (durée réglable et asservies par la température du moteur) le groupe
électrogène en route pour "refroidissement " et éventuellement reprendre immédiatement le relais suite à un
autre défaut sur le secteur.
Il donnera l'ordre de "stop" au moteur diesel et verrouillera le redémarrage jusqu’à l'arrêt complet du diesel.
Il surveillera le groupe électrogène durant toute sa marche, provoquera son arrêt en cas de défaut grave en
signalant la nature du défaut :
- Pression huile
- Refroidissement
- Alternateur
- Rupture de courroies
En cas de non démarrage instantané, le groupe effectuera trois tentatives de démarrage successives. En cas
de non démarrage au bout de la troisième tentative, un voyant " non démarrage " doit s'allumer.
Conception et équipement de l'armoire :
L'armoire de démarrage automatique sera en tôle de 20/10 mm ayant un degré de protection IP55 et
comprendra les équipements de contrôles, de signalisation, de commutation, de commande, de détection et
de protection des différents circuits :
Le matériel sera de type électromécanique de marque télémécanique (ou similaire) ou statique à base de
cartes électroniques comprenant :
- Bloc alimentation
- Bloc séquence de démarrage
- Bloc séquence traitement défauts
- Bloc temporisation
- Bloc information
- DES CONTACTEURS inverseur Normal / Secours de marque de SCHNEIDER, ABB, ou similaire avec
un courant nominal majoré de 50% par rapport à celui de la génératrice avec verrouillage mécanique et
électrique interdisant la fermeture simultanée des 2 appareils et équipé de contacts auxiliaires "O" et "F" (ils
seront placés dans le TGBT).
Il devra résister aux températures de l'ordre de 55°C et devra être insensible aux parasites industriels et effets
de la poussière.
- 1 disjoncteur de type COMPACT NS (type G) de SCHNEIDER, ABB, ou similaire calibré en fonction du
courant nominal de la génératrice équipée de contacts "SD" et "OF".
- Câblage et raccordement avec le groupe électrogène par câbles U1000 R02V de section appropriée avec un
minimum de chute de tension.
- Equipement de borniers des reports d'alarmes vers la GTC avec des contacts secs pour les alarmes
principales de pression d'huile, températures, tension alternateur, batterie et gasoil, états de l’inverseur, états
des disjoncteurs de protection, autres
Préchauffage :
Le système sera équipé des dispositifs de préchauffage et de maintien de la température de l'huile de graissage
et du liquide de refroidissement pour permettre le démarrage aisé et rapide du moteur.
Ces dispositifs doivent être conçus de façon à ne pas altérer les qualités du liquide et le préchauffage sera assuré
de manière permanente sur le groupe électrogène arrêté.
Accessoires et pièces de rechange :
- 285 -
L'Entrepreneur devra fournir avec le groupe :

- Un lot de pièces de rechange de première urgence comprenant :
• Un jeu de relais de contrôle, de démarrage et de commande
• Un jeu de cartes électroniques de rechanges (dans le cas de système statique)
• Un jeux de filtres (gasoil, air, huile)
- une documentation complète en langue française avec schéma et références des pièces de rechanges
nécessaires.
- Un catalogue de pièces de rechange.
- Une notice technique de chaque matériel établi par le constructeur.
- Un affiche indiquant la nature des interventions d'entretien et leur périodicité.
- La nature des ingrédients nécessaire à la marche et à l'entretien des installations.
- Une documentation complète en langue française avec schéma détaillés.
- Une attestation par laquelle l'Entrepreneur s'engage à assurer (ou faire assurer) le service après-vente
pendant une durée de cinq ans en fournissant la liste des représentants agrées du matériel au Maroc.
- Une attestation de garantie par laquelle l'Entrepreneur s'engage à assurer l'ensemble des opérations
d'entretiens : interventions rapides dans un délai de 48 heures maximum, remplacement des filtres et pièces
défectueuses, vidange et réglages.
- Projet de contrat de maintenances (interventions et pièces de rechanges) pour une durée minimum de 5
années à dater du lendemain de la réception définitive.
L'entrepreneur doit veiller à la mise en conformité de toute l'installation conformément aux normes, règles
de l'art.
L’Entrepreneur doit la fourniture, pose et raccordement du groupe de sécurité y compris tous les accessoires
et protection acoustique et anti-vibratoires, l’armoire de contrôle et de commande, l’armoire contenant le
disjoncteur, les silencieux et tuyauteries d’échappement, les réseaux de conduits pour l’aspiration et
refoulement d’air y compris les grilles à encastrer dans les parois, les réservoirs journalier et principal y
compris les tuyauteries, le premier remplissage de la citerne principale, les essais et mises en service ainsi
que toutes sujétions de fourniture, pose et raccordement pour un fonctionnement des deux groupes en ordre
de marche.
Y compris conduit d’échappement.
Citerne fuel à double paroi :
Elle sera prévu la fourniture, la pose et le raccordement d’une citerne de capacité suffisante pour assurer
une autonomie de 48 heures à plein charge, de type double paroi conforme à la norme NF EN 12285-1/2.
Cette citerne sera posée dans un cuve en béton armé enterrée avec une trappe de visite à côté du local de
groupe électrogène.
Le plan de la cuve doit être élaboré par un bureau d’étude et validé par un bureau de contrôle agrée à la
La citerne sera installée sur les berceaux en béton. L’installation, le calage et le réglage définitif des
berceaux, la mise en œuvre dans les fouilles qui sont compris dans le présent prix.
La citerne devra être amarrée aux berceaux par l’intermédiaire de câbles d’acier inoxydable.
Limitateur de remplissage homologué DN 80.
La citerne sera muni d’un évent en tube d’acier revêtu de bande V.G.V et ramené en façade du local
technique. L’évent sera équipé en sa partie supérieure d’un antirefouleur et parapluie. L’alimentation en
combustible de la citerne se fera par un conduit de remplissage depuis l’extérieur. Ce tube sera équipé d’un
bouchon normalisé cadenassable. Il sera prévu du côté intérieur de l’agence une vanne d’isolement de type
police afin de permettre la condamnation du tube si nécessaire.
Toutes les fixations, terrassement, la pose et scellements sur le gros œuvre sont à la charge du présent
prix.
- 286 -
L’alimentation en combustible sera assurée par groupes de transfert de marque MOUVEX ou similaire ;
Groupe type double, équipé de vannes d’isolement, clapets de non-retour, soupape
à pression différentielle. Une pompe type manuelle de type JAPY sera installée à proximité de la
nourrice.
Les groupes de transfert seront munis de coffret d’automatismes intégré à l’armoire du groupe
électrogène.
Le coffret d’automatisme devra permettre les fonctions suivantes :
 Inversion hebdomadaire du cycle de fonctionnement des pompes.
 Mise en route automatique du moteur de la pompe se secours en cas de défaut de la pompe en
service.
 Reports d’alarmes dans local de contrôle
Les canalisations seront réalisées en tube cuivre écroui en apparent, recuit en fouilles. Les
canalisations enterrées passeront sous fourreaux.
 Liaisons citerne réservoir journalier.
 Liaisons réservoir journalier - moteur diesel.
Aucune plus-value ne sera demandée en cas d’omission dans le descriptif d’un élément, d’une prestation
ou d’une caractéristique de qualité nécessaire au bon fonctionnement de l’ouvrage
Ouvrage payé à l'ensemble de groupe électrogène ainsi défini, fourni, posé et raccordé en ordre de marche.
PRIX N°7.19- MISE A LA TERRE DU LOCAL DU GROUPE ELECTROGENE
L'entreprise du présent lot devra, la fourniture et pose d'un ceinturage en fond de fouille du groupe
électrogène, en conducteur cuivre nu de 28 mm² de section. La fourniture et pose d'un conducteur cuivre nu
28mm² de section, relié en trois points par des liaisons mécaniques rigides au ferraillage de la dalle
inférieure du locale groupe. Dans le poste locale groupe électrogène sera raccordé à la borne de mesure, un
collecteur sur lequel seront connectés les circuits suivants :
 La masse du groupe par l'intermédiaire d'une barrette de coupure.
 Les masses locale groupe sans barrettes de coupure.
 La terre du neutre et la terre des masses seront réalisées par des puits de terre séparés l'un de
l'autre de 8 mètres minimum. Les résistances maximales de ces deux puits de terre seront de :
- Ohms pour la terre des masses.
- Ohms pour la terre du neutre.
 Le régime du neutre est celui mis directement à la Terre (schéma T.N).
 La protection des personnes doit être en stricte conformité avec les textes en vigueur.
 Tous les équipements et structures métalliques (Chemins de câbles, carcasses métalliques…etc)
seront reliés à la terre.
PRIX N°7.20- ONDULEUR 20 KVA
Ce prix comprend la fourniture, pose et mise en service d’un onduleur de 20 KVA.

Il aura les caractéristiques suivantes :
 Puissance KVA : 20 KVA
 Alimentation Triphasée 400V.
 Facteur de puissance =0,9.
 Autonomie 10 min à 75% de la charge.
- 287 -
 Technologie Online Double conversion Haute Fréquence

 Nombre de prises IEC 320 : 8
 Régulation automatique de tension Booster/Fader
 Forme de tension de sortie Sinus
 Plage de tension d’entrée 160 V/294 V, ajustable à 150 V/294 V par logiciel fourni
 Fréquence 50/60 Hz, auto sélection
 Tension de sortie sur batterie 400 V (ajustable à 380/400 V par logiciel fourni)
 Test batterie automatique hebdomadaire (périodicité ajustable par logiciel fourni)
 Batteries remplaçables à chaud
 Démarrage secteur absent
 Protection batterie contre les effets des décharges profondes
 Protection Ligne Réseau RJ45 contre les surtensions
 Supervision/Administration Réseau
 Ports de communication 1 port USB + 1 port Série
 Fourni avec logiciel de supervision locale et agents SNMP
 Supervision via un navigateur Internet ou superviseur SNMP
 Avec carte SNMP pour GTC/Web ou carte Information d’états
De marque Eaton ou socomec ou techniquement équivalent.
Mise à la terre et liaisons équipotentielles :
PRIX N°7.21- MISE A LA TERRE DU BATIMENT
Chaque Joint sera doté d'un circuit de mise à la terre. La prise de terre sera réalisée par une boucle en câble
en cuivre nu 28mm² de section, en fond de fouille. Au niveau du tableau général et des tableaux secondaires
il sera prévu deux remontées de la boucle de prise de terre sous tube d'acier, en vue de leur raccordement aux
barrettes de mesures et de sectionnement.
Toutes les connexions à la boucle de la prise de terre se feront par griffes en cuivre de 28mm², y compris
terrassement évacuation ou remblais dans tous terrains ainsi que la fourniture pose, coupe, chutes et toutes
sujétions.
Le Prix comprend également :
1. la vérification de la protection de ces prises et leur correction par puits ou autre jusqu'à ce que la valeur
des prises soit compatible avec les calibres du dispositif différentiel général
2. Les barrettes en cuivre de terre générale à installer à proximité des tableaux de protection généraux, de
dimension et épaisseur conformes au règlement en vigueur
3. Les dérivations vers les armoires au moyen de bornes anti-cisaillantes à installer dans les tableaux
généraux de protection.
En aucun cas le conducteur principal de protection ne devra être coupé.
Le câble de mise à la terre sera de marque IMACAB ou NEXANS ou techniquement équivalent.
PRIX N°7.22- LIAISON EQUIPOTENTIELLE PRINCIPALE DU BATIMENT
Il sera prévu une liaison équipotentielle principale pour l’ensemble du projet qui doit relier au conducteur
principal de protection les éléments conducteurs suivants :
- La canalisation principale d'alimentation en eau.
- Les canalisations métalliques collectives des eaux usées.
- Tous les éléments métalliques accessibles de construction.
- 288 -
La section des conducteurs cuivre de la liaison équipotentielle principale sera adaptée avec le type de la
liaison équipotentielle.
Y compris l’ensemble des liaisons équipotentielles secondaires des huisseries métalliques du projet.
Y compris conduits, conducteur, boîtier de raccordement, colliers spéciaux de serrage sans coupure du
conducteur de protection, évitant les phénomènes d'électrolyse et toutes sujétions.
PRIX N°7.23- LIAISON EQUIPOTENTIELLE SECONDAIRE POUR SALLES D'EAU DU

BATIMENT
Elle sera réalisée conformément aux règles de la NFC 15-100 et concerne notamment les locaux sanitaires.
Il sera prévu un circuit équipotentiel pour la mise à la terre de toute l’huisserie métallique de chaque salle
d'eau en conducteurs de liaison de la série H07-VU de section 4 mm2 au moins encastré sous conduit ICD
Ø11, y compris toutes sujétions.
Prix pour l’ensemble des liaisons équipotentielles secondaires des salles d’eau du projet.
Y compris conduits, conducteur, boîtier de raccordement, colliers spéciaux de serrage sans coupure du
conducteur de protection, évitant les phénomènes d'électrolyse et toutes sujétions.
PRIX N°7.24- ARMOIRE DE COMPENSATION AUTOMATIQUE DE L’ENERGIE REACTIVE
Fourniture, pose et raccordement d'une armoire de compensation type VARSET de SCHNEIDER, COMAR
ou équivalent d'une puissance adéquate en gradins de 400 KVAR (l’entreprise doit fournir une note de calcul
justifiant la puissance de l’armoire), placée convenablement dans une armoire IP23 avec ventilation naturelle
de même désigne que les Tableaux généraux.
- La protection de l'armoire par disjoncteur compact de SCHNEIDER, SIEMENS ou équivalent avec un
pouvoir de coupure adapté.
- Les condensateurs seront du type Rectimat 2 de chez SCHNEIDER ELECTRIC ou équivalent avec capot
de protection contre les contacts directs et résistances de décharge.
- Raccordement de l'armoire par câble U1000RO2V
Ce prix comprendra :
- Le régulateur de facteurs de puissance varmétique type CIRCUTOR ou équivalent.
- Les contacteurs de commande des gradins rectiphase et leur protection et alimentation.
- Les liaisons électriques entre le jeu de barres des tableaux généraux et les bornes d'entrée des disjoncteurs
de protection des condensateurs.
- TI (5 VA section 5 A) à placer en avant des batteries et des récepteurs.
- Tous les accessoires nécessaires au bon fonctionnement de l’installation.
Ouvrage fourni, installé, raccordé, y compris toutes sujétions et accessoires nécessaires pour réaliser une
installation conforme aux normes en vigueurs et aux règles de l’art.
PRIX N°7.25- TABLEAU INVERSEUR MOTORISE :
- 289 -
Le tableau contient un Inverseur compact (motorisé) Normal / Secours avec ses accessoires et Port de
communication RS485 de marque Schneider, télémécanique ou similaire, avec un courant nominal majoré
de 40% par rapport à celui de la génératrice y compris un verrouillage mécanique électrique interdisant la
fermeture simultanée des 2 appareils et une commande manuelle et automatique y compris boutons
poussoirs et voyants.
 Des signalisations lumineuses sur la face avant (type LED), renseignant :
 La présence tension en amont des disjoncteurs (blanc);
 La position enclenchée (vert);
 La position déclenchée (rouge);
La position déclenchée sur défaut (orange);
Il devra résister aux températures de l'ordre de 55° C et devra être insensible aux parasites industriels et
effets de la poussière.
PRIX N°7.26- TABLEAUX ELECTRIQUES
 GENERALITES
Les tableaux généraux AGBT, TGBT, TGBTN /S, TGS seront de type « préfabriqué fermé » modulaire
par juxtaposition d’armoires de marque Legrand type XL3 ou techniquement équivalent.
 NOTION DE SERVICE
Généralités
Le guide UTE C 63429 définit par une combinaison de 3 chiffres appelée code ISXXX, le niveau de
mobilité de l’appareillage ou des unités fonctionnelles UF :
- le 1er chiffre définit le niveau d’accessibilité du TGBT en vue d’intervention sur l’installation,
- le 2e chiffre définit le niveau d’accessibilité du TGBT en vue de sa maintenance,
- le 3e chiffre définit le niveau d’accessibilité du TGBT en vue de son évolution.
L’indice de service s’applique aux unités fonctionnelles (UF) d’arrivée et de départ. Dans un même
TGBT on pourra avoir des unités fonctionnelles d’IS différents.
La répartition verticale IS se composera :
- d’un châssis colonne monté en fond d’armoire,
- de bases permettant de recevoir les disjoncteurs, l’ensemble composant les unités fonctionnelles
(UF).
Les tableaux AGBT, TGBT, TGBT N/S, TGS sont des tableaux testés avec un indice de service IS111
Tous les tableaux seront conçus pour ne pas dépasser la température de 40 °C à l’intérieur des armoires.
Le cas échéant et afin de garantir cette température de fonctionnement, une ventilation naturelle ou
mécanique sera positionnée sur les armoires.
Les tableaux non installés dans un local (ou une gaine) technique spécifique réservée seront équipés de
portes fermant à clé.
Les portes métalliques seront munies de charnières assurant une liaison de terre automatique et
permanente avec le châssis fixe sans rajout de tresse de terre (sauf si utilisation d’unité de commande et
signalisation (UCS) dont la tension d’utilisation excède 50V).
Les enveloppes devront être rigides et ne pas se déformer sous les contraintes mécaniques et dans le
temps. Elles seront de couleur RAL 7035.
Les châssis et/ou les rails de fixation des appareils de protection et de commande devront être extractibles
(si possible sans outil). Sauf cas particulier, il sera prévu 20 à 30 % de réserve disponible pour les
protections divisionnaires et terminales y compris les auxiliaires.
Une réserve de 30% en place disponible est prévue dans chaque armoire du tableau, le dimensionnement
- 290 -
des jeux de barres horizontaux et verticaux tenant compte de ces 30% de réserve.
 PROTECTION
 GENERALITES
Les disjoncteurs utilisés seront de marque Legrand ou techniquement équivalent.

Il sera utilisé dès que possible des connexions par borne automatique et peignes de la marque Legrand ou
techniquement équivalent limitant les risques d’erreur et les desserrages intempestifs.
Les dispositifs de protection devront posséder le pouvoir de coupure nécessité par les valeurs de courant
de court-circuit (IK 1 et IK 3) aux points où ils seront installés.
Les pouvoirs de coupure des disjoncteurs déclarés par le constructeur devront rester constants et
conformes aux NF-EN 60898-1 et EN 60947-2 pour une même gamme de produits sur toutes les
intensités nominales de cette gamme (ex. : disjoncteur 25kA de 1A à 125A).
Afin de favoriser la performance économique du tableau, il sera toujours préféré dès que possible
l’association des disjoncteurs sauf pour les circuits de sécurité où une sélectivité totale est exigée.
 TETE DE TABLEAU
Dans le cas d’un TGBT :

- tous les disjoncteurs décrits ci-dessous devront être conformes à la norme NF 60947-2.
- les disjoncteurs utilisés seront de type DMX3 ou DPX3 avec déclencheur électronique de marque
Legrand ou techniquement équivalent. (Il sera mis en place un système de consignation directement sur le
disjoncteur par clé entre les interrupteurs sectionneurs de tête et les disjoncteurs),
- les unités de protection électroniques avec écran auront leur fonctionnement maintenu, même en
cas de coupure, par une batterie,
- un système de coupure d’urgence sera prévu pour le TGBT. Il sera de type « coup de poing »
avec voyants indiquant les positions ouvert-fermé de l’organe commandé,
- en fonction de l’IS choisi, les disjoncteurs pourront être débrochables pour permettre la visibilité
de l’ouverture du circuit avec possibilité de consignation, leur remplacement rapide (maintenance) et
l’évolutivité de l’installation.
 PROTECTION DE PUISSANCE
Ce paragraphe concerne les protections des départs protégeant des circuits d’alimentation de puissance
supérieure à 250A.
Tous les dispositifs de protection seront du type disjoncteur DMX3, DPX3 de Legrand ou techniquement
équivalent. Ils devront posséder le pouvoir de coupure nécessité par la valeur de courant de court-circuit
aux points où ils sont installés.
Toutes les protections pourront être supervisées à distance. Les disjoncteurs seront toujours associés à une
mesure de la qualité de l’énergie (U, I, Cos, P, Q, Fréquence, THDI, THDU, comptage général). Cette
mesure sera intégrée dans le disjoncteur pour les intensités nominales > 1600A et déportée sur une
centrale de mesure dédiée au circuit à mesurer pour les intensités nominales entre 250A et 1600A.
 TETE DE GROUPE
Les protections des départs protégeant des circuits d’alimentation jusqu’à 63A devront être regroupées
sous une protection tête de groupe. Cette protection tête de groupe devra permettre systématiquement
l’alimentation directe d’un peigne aussi bien en monophasé qu’en triphasé uni + neutre qu’en bipolaire ou
tétrapolaire selon les cas.
Pour sécuriser la connexion du peigne, la connexion se fera par bornes automatiques garantissant un
serrage constant dans le temps et une tenue à la traction de 5N conforme à la NF UTE C 61421.
Ces protections tête de groupe pourront être des interrupteurs sectionneurs, des interrupteurs différentiels,
des disjoncteurs, des disjoncteurs différentiels, des contacteurs.
Les têtes de groupe par disjoncteurs différentiels seront du type DX3 4500/6000/10000- 6/10/16kA (selon
- 291 -
l’ICC du tableau) courbe C conformes à la NF EN 60858-1 ainsi qu’à la norme EN 60947-2.

Le différentiel sera de 30mA pour la protection des départs vers des prises de courant, des appareils
mobiles ainsi que des appareils fixes en extérieur. Pour tous les autres cas comme l’éclairage, les moteurs,
il sera préféré un disjoncteur différentiel DX3 300mA.
Afin de garantir la continuité d’exploitation pour les circuits prise de courant alimentant des postes de
travail informatique, il sera installé des différentiels de type Hpi (haut pouvoir immunitaire) de marque
Legrand ou techniquement équivalent dans le but de diminuer les déclenchements intempestifs.
 PROTECTION DES DEPARTS
Ce paragraphe concerne les protections des départs des circuits d’alimentation.

Toutes les protections des départs seront réalisées par des disjoncteurs DPX3, DX3, DNX3 avec pouvoir
de coupure maintenu pour toutes les intensités nominales pouvant être réalisées et conformément aux NF
EN 60898-1 et EN 60467-2 jusqu’à 1000A - 16kA et EN 60947-2 jusqu’à 50kA (ex. : disjoncteur 25kA
de 1A à 125A).
Afin d’éviter les surcharges thermiques du Neutre en présence d’harmonique de rang 3 (luminaire à
ballast électronique, self, …), les disjoncteurs tétrapolaires protégeront systématiquement tous les pôles y
compris le neutre.
Afin de garantir la performance économique de l’installation, il sera préféré dès que possible des
protections à encombrement réduit montées sur rail DIN.
Pour les pouvoirs de coupure inférieurs ou égaux à 10kA et de calibres inférieurs à 63A et afin de garantir
au mieux la sécurité des installations ainsi que la garantie de serrage et le non- desserrage de toutes les
arrivées sur les protections des départs, il sera utilisé exclusivement et dès que possible des disjoncteurs
avec des bornes automatiques en amont raccordables par peigne.
Afin de garantir la sécurité de connexion, le serrage des conducteurs se fera par clé 6 pans et les bornes
seront à compensation de serrage pour tout départ des calibres supérieurs à 63A ayant un pouvoir de
coupure supérieur à 10kA. La connexion des auxiliaires se fera directement par fils dans des bornes
automatiques distinctes des bornes principales.
Afin de faciliter le contrôle des installations, tous les disjoncteurs auront un repérage de leur pouvoir de
coupure avec les valeurs suivant la NF EN 60898-1 et EN 60947-2 pour les pouvoirs de coupure de 10kA
– 16kA et le marquage des valeurs suivant la NF EN 60947-2 pour les pouvoirs de coupure supérieurs et
égaux à 25kA.
De plus tous les disjoncteurs à partir de 16kA selon la norme NF EN 60947-2 seront repérés par un code
couleur sur les manettes ou à proximité de ces dernières (par exemple : jaune pour 16kA, orange pour
25kA, rouge pour 36kA, violet pour 50kA).
Tous les disjoncteurs supérieurs à 63A seront équipés de cloisons de séparation et d’isolement de pôle
amont et aval intégrées pour garantir les distances de sécurité entre conducteurs.
 REPARTITION
 DESCRIPTION
Pour les disjoncteurs supérieurs à une intensité nominale de 630A, il sera systématiquement utilisé une
solution débrochable.
La solution Indice de Service pourra être complétée dans des armoires distinctes par une distribution
optimisée pour les parties ne relevant pas d’une criticité élevée.
Dans ce cas, la répartition optimisée verticale sera composée des éléments suivants :
La répartition optimisée pour des intensités supérieures à 400A dans des armoires XL3 800 et XL3 4000
de Legrand ou techniquement équivalent sera réalisée par des barres verticales alu-cuivre étamé VX3
assurant un passage de courant approprié avec une limitation de présence d’oxydes solvants. Ces barres
seront fixées latéralement sur les armoires XL3. Le raccordement entre disjoncteurs DMX3, DPX, DPX3
et DX3 se fera par des kits ou des répartiteurs appropriés à la puissance des disjoncteurs,
- la répartition optimisée pour des intensités inférieures ou égales à 400A en vertical dans des
TGBT ou tableaux divisionnaires XL3 400 se fera par des barres verticales alu / cuivre étamé VX3
- 292 -
assurant le passage de courant approprié. Ces barres seront fixées en fond d’armoire. Le raccordement
avec les répartiteurs horizontaux 250A se fera par vis-marteaux.
La répartition horizontale optimisée sera composée des éléments suivants :
- jusqu’à 63A par peigne horizontal HX3 en unipolaire et tétrapolaire,
- de 63A à 125A par répartiteur modulaire horizontal HX3 (pour recevoir des disjoncteurs DX3
ainsi que des disjoncteurs DPX3),
- Répartition traditionnelle horizontale verticale dans armoires de 63 à 400A.
La répartition se fera par des répartiteurs modulaires tétrapolaires HX3 IP 2x fixés sur rail à côté de la tête
d’armoire ou en gaine à câbles.
La répartition par peigne horizontal devra permettre le peignage dans l’ordre du schéma électrique et
autoriser l’auxiliarisation des disjoncteurs peignés.
Le peignage horizontal devra permettre le repiquage depuis l’alimentation pour ajouter un départ sur un
groupe déjà existant.
Les câbles dont la section est inférieure à 16 mm2 devront être ramenés sur des blocs de jonction à ressort
Viking 3 installés sur un rail DIN et regroupés dans une même colonne. Tous les raccordements
extérieurs de filerie (télécommande, signalisation, alarme) seront aussi effectués par l’intermédiaire de
blocs de jonction Viking 3, fixés sur rail DIN.
Aucune partie sous tension ne devra être accessible avec les portes ouvertes.
Les jeux de barres horizontaux et verticaux seront prévus avec une réserve de 30 % en espace libre et
puissance.
 PROTECTION CONTRE LES SURTENSIONS
Une protection adaptée par parafoudre, en accord avec l’analyse de risque et les conditions de distribution
(régime de neutre), sera mise en place au niveau du tableau.
Les tableaux électriques seront réalisés selon les spécifications techniques du CCTP et selon les schémas
unifilaires.
L’entreprise doit fournir des schémas de réalisation complets avant l’exécution de ces tableaux.
Les tableaux seront dimensionnés en fonction de l'appareil de tête et du nombre de modules utilisés
augmenté de 30% pour une éventuelle extension de l'installation (soit un minimum d'une rangée de libre par
tableau).
Ils seront catégoriquement refusés si la dimension est trop juste.
Toutes les serrures de ces tableaux devront s'ouvrir avec la même clé.
Le BET n'acceptera en aucun cas des tableaux dont l'aspect esthétique aura été négligé (peinture mal
exécutée, corrosion, câblage non satisfaisant…).
L'ensemble du matériel sera fixé sur rail OMEGA.
Les entrées et sorties des canalisations se feront à travers des plaques en tôle démontables, percées au
diamètre des canalisations avec presse étoupes de protection et placées aux parties inférieures ou
supérieures des tableaux.
Barrette de neutre.
Barrette de terre.
Chaque coffret sera équipé d'un répartiteur multiclip pour la distribution principale et chaque départ
principal sera équipé d'un interrupteur ou disjoncteur de tête et un répartiteur modulaires pour la distribution
des circuits divisionnaire.
Le schéma électrique de ces tableaux sera collé sur la face interne des portillons sous pochettes
plastique.
Tous les départs des conducteurs seront repérés.
Le pouvoir de coupure disjoncteurs de protection devra être choisi en fonction du courant de court-
circuit au niveau du tableau.
Les tableaux de protection des circuits éclairage et prises de courant des différents niveaux de bureaux
devront posséder une deuxième barrette de terre indépendante du bâti de l'armoire pour les
alimentations des appareils téléphoniques et informatiques.
- 293 -
La description et le contenu approximatif de chaque tableau est détaillé dans les schémas unifilaires des
tableaux électriques.
Les tableaux seront exécutés conformément au descriptif, plans et schémas unifilaires.
L’entreprise a l’obligation de fournir la totalité des notes de calcul et schémas de chaque tableau selon les
plans et le descriptif ainsi que l’ensemble des attentes prévu dans le projet.
Il est à la charge de l’entreprise de faire les notes de calcul et schéma pour approbation de chez le
BET et le bureau de contrôle selon les normes en vigueurs.
Ouvrage payé à l’unité aux prix suivants :
7.26.1. TABLEAU GENERAL BASSE TENSION TGBT NORMAL
7.26.2. TABLEAU GENERAL BASSE TENSION TGBT NORMAL /SECOURS
7.26.3. TABLEAU GENERAL BASSE TENSION TGBT ONDULE
7.26.4. TABLEAU GENERAL DE SECURITE TGS
7.26.5. TABLEAU ELECTRIQUE LOCAL GROUPE ELECTROGENE (TE.GE) (TE S.S-01)
7.26.6. TABLEAU ELECTRIQUE SECONDAIRE PARKING (TE.PA) (TE S.S-02)
7.26.7. TABLEAU ELECTRIQUE SECONDAIRE BUANDERIE (TE.S.S-03)
7.26.8. TABLEAU ELECTRIQUE SECONDAIRE ECLAIRAGE EXTERIEUR (TE.EX.REZ JR-01)
7.26.9. TABLEAU ELECTRIQUE SECONDAIRE REZ DE JARDIN ZONE 1 (TE.REZ JR-02)
7.26.10. TABLEAU ELECTRIQUE SECONDAIRE REZ DE JARDIN ZONE 2 (TE.REZ JR-03)
7.26.11. TABLEAU ELECTRIQUE SECONDAIRE CUISINE (TE.REZ JR-04)
7.26.12. TABLEAU ELECTRIQUE SECONDAIRE ADMINISTRATION (TE.RDC-01)
7.26.13. TABLEAU ELECTRIQUE SECONDAIRE LOBBY(TE.RDC-02)
7.26.14. TABLEAU ELECTRIQUE SECONDAIRE REZ DE CHAUSSE ZONE 1 (TE.RDC-03)
7.26.15. TABLEAU ELECTRIQUE SECONDAIRE REZ DE CHAUSSE ZONE 2 (TE.RDC-04)
7.26.16. TABLEAU ELECTRIQUE SECONDAIRE ONDULE REZ DE CHAUSSE ZONE 1 (TE.RDC-
05)
7.26.17. TABLEAU ELECTRIQUE SECONDAIRE ONDULE REZ DE CHAUSSE ZONE 2 (TE.RDC-
06)
7.26.18. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE REZ DE CHAUSSE ZONE 1
(TE.RDC-07)
7.26.19. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE REZ DE CHAUSSE ZONE 2
(TE.RDC-08)
7.26.20. TABLEAU ELECTRIQUE SECONDAIRE 1ER ETAGE ZONE 1 (TE.1ETAG-01)
7.26.21. TABLEAU ELECTRIQUE SECONDAIRE 1ER ETAGE ZONE 2 (TE.1ETAG -02)
7.26.22. TABLEAU ELECTRIQUE SECONDAIRE ONDULE 1ER ETAGE ZONE 1 (TE.1ETG-03)
7.26.23. TABLEAU ELECTRIQUE SECONDAIRE ONDULE 1ER ETAGE ZONE 2 (TE.1ETG-04)
7.26.24. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 1ER ETAGE ZONE 1 (TE. 1ETG -
05)
7.26.25. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 1ER ETAGE ZONE 2 (TE. 1ETG 06)
7.26.26. TABLEAU ELECTRIQUE SECONDAIRE 2EME ETAGE ZONE 1 (TE.2ETAG-01)
7.26.27. TABLEAU ELECTRIQUE SECONDAIRE 2EME ETAGE ZONE 2 (TE.2ETAG -02)
7.26.28. TABLEAU ELECTRIQUE SECONDAIRE ONDULE 2EME ETAGE ZONE 1 (TE.2ETG-03)
- 294 -
7.26.30. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 2EME ETAGE ZONE 1 (TE. 2ETG -
05)
7.26.31. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 2EME ETAGE ZONE 2 (TE. 2ETG
06)
7.26.32. TABLEAU ELECTRIQUE SECONDAIRE 3EME ETAGE ZONE 1 (TE.3ETAG-01)
7.26.33. TABLEAU ELECTRIQUE SECONDAIRE 3EME ETAGE ZONE 2 (TE.3ETAG -02)
7.26.36. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 3EME ETAGE ZONE 1 (TE. 3ETG -
05)
7.26.37. TABLEAU ELECTRIQUE SECONDAIRE CHAMBRE 3EME ETAGE ZONE 2 (TE. 3ETG
06)
7.26.38. TABLEAU ELECTRIQUE SECONDAIRE ROOF TOP ZONE 1 (TE.ROOF-01)
7.26.39. TABLEAU ELECTRIQUE SECONDAIRE ROOF TOP ZONE 2 (TE.ROOF-02)
PRIX N°7.27- CABLE DE DISTRIBUTION BASSE TENSION :
Fourniture et raccordement des câbles de type U1000RO2V et CR1 à âme cuivre y compris repérage des
câbles.
Le câble CR1-C1 est sans halogène, résistant au feu et non-propagateur de l’incendie homologués CR1/C1
selon NF C 32-310.
Les câbles seront de marque NEXANS ou techniquement équivalent.
L’ensemble de l’ouvrage, y compris toutes sujétions de fourniture, pose et raccordement de tous les
accessoires nécessaires pour le bon fonctionnement du système, suivant les règles de l’art et conformément
au CPT, sera payé au mètre linéaire aux prix suivants :
7.27.1. CABLE U-1000 RO2V 1X300 MM²

7.27.2. CABLE U-1000 RO2V 1X240 MM²
7.27.3. CABLE U-1000 RO2V 1X185 MM²
7.27.4. CABLE U-1000 RO2V 1X150 MM²
7.27.5. CABLE U-1000 RO2V 1X95 MM²
7.27.6. CABLE U-1000 RO2V 1X70 MM²
7.27.7. CABLE U-1000 RO2V 1X50 MM²
7.27.8. CABLE U-1000 RO2V 4X35+T MM²
7.27.9. CABLE U-1000 RO2V 5G25 MM²
7.27.10. CABLE U-1000 RO2V 5G16 MM²
7.27.11. CABLE U-1000 RO2V 5G10 MM²
7.27.12. CABLE U-1000 RO2V 5G6 MM²
7.27.13. CABLE U-1000 RO2V 3G10 MM²
7.27.14. CABLE U-1000 RO2V 3G16 MM²
7.27.15. CABLE CR1 4X35+T MM²
7.27.16. CABLE CR1 5X10MM²
7.27.17. CABLE CR1 3X2,5 MM²
- 295 -
PRIX N°7.28- CHEMIN DE CABLE
Les chemins de câbles seront de type galvanisé à chaud après perforation, Classe de galvanisation Classe 3, y
compris tous accessoires de fixations et supports préfabriqués, les chemins de câbles auront des
caractéristiques y compris tous accessoires et sujétions.
Le chemin de câble sera de marque LEGRAND ou INGELEC ou techniquement équivalent.
Payé au mètre linéaire au prix suivants :
7.28.1. CHEMIN DE CABLE 500 X 63 MM

DISTRIBUTION ECLAIRAGE ET DE PRISES ELECTRIQUES
PRIX N°7.29- FOYER LUMINEUX SIMPLE

Fourniture pose et raccordement de foyer simple allumage comprenant :
- La ligne depuis le tableau de distribution en fourreau ICDE n°13 ou ICO n° 13 en câble
U1000RO2V 3x1,5 mm² posés sur chemin de câbles ou dans les vides de construction jusqu’au
foyer lumineux, arrêté sur un pot de réservation encastré.
- La ligne depuis le foyer jusqu'à l’interrupteur en fourreau ICDE n°13 ou ICO n°13 en câbles
U1000RO2V 3x1,5 mm² posés sur chemin de câbles.
- Un pot de réservation de l’interrupteur dans la maçonnerie.
- Le fil de fer galvanisé dans les fourreaux pour le tirage des conducteurs.
- L’interrupteur simple allumage de la marque LEGRAND ou similaire.
- Le point lumineux avec douille et sortie de fil.
- La mise en place, le raccordement et la fixation de l’ensemble des équipements y compris
accessoires, conformément aux règles de l’art et aux plans joints au présent CPS.
- Les manchons des entrées de tubes, la filerie, les saignées, percements, conduits ICD ou ICO,
câblages, rebouchage, bornes, connexions, fixations et essais.
Payé à l’unité.
PRIX N°7.30- FOYER LUMINEUX SIMPLE ETANCHE

Même description que l’article : « Foyer lumineux simple » avec interrupteur simple allumage étanche
de marque LEGRAND ou similaire.
PRIX N°7.31- FOYER LUMINEUX DOUBLE

Fourniture, pose et raccordement d’un foyer interrupteur double allumage de même description que
l’article : « Foyer lumineux simple » avec interrupteur double allumage de marque LEGRAND ou
similaire.
PRIX N°7.32- FOYER LUMINEUX VA ET VIENT
- 296 -
- La ligne depuis le tableau de distribution en fourreau ICDE n°13 ou ICO n° 13 comprenant câble
U1000RO2V 4x1.5mm² sous moulures, gaines techniques, plinthes ou sur chemins de câbles selon le
cas, jusqu’au foyer lumineux, arrêté sur un pot de réservation encastré.
- La ligne entre les deux interrupteurs va et vient.
- Le point lumineux avec douille et sortie de fil
- Accessoires, conformément aux règles de l’art et aux plans joints au présent CPS.
- Les manchons des entrées de tubes, la filerie, les saignées, conduits ICD, câblages, rebouchage, bornes,
connexions, fixations et essais.
- Les deux interrupteurs va et vient.
Le prix comprend la fourniture, pose et raccordement y compris toutes autres sujétions de pose, de
fixation, de raccordement et de mise en œuvre conformément aux normes en vigueur et aux règles de
l’art des interrupteurs va et vient de la marque LEGRAND ou similaire y compris toutes sujétions de
fourniture.
PRIX N°7.33- FOYER LUMINEUX VA ET VIENT DOUBLE
- La ligne depuis le tableau de distribution en fourreau ICDE n°13 ou ICO n° 13 comprenant câble
U1000RO2V 4x1.5mm² sous moulures, gaines techniques, plinthes ou sur chemins de câbles selon le
cas, jusqu’au foyer lumineux, arrêté sur un pot de réservation encastré.
- La ligne entre les deux interrupteurs va et vient.
- Le point lumineux avec douille et sortie de fil
- Accessoires, conformément aux règles de l’art et aux plans joints au présent CPS.
- Les manchons des entrées de tubes, la filerie, les saignées, conduits ICD, câblages, rebouchage, bornes,
connexions, fixations et essais.
- Les deux interrupteurs va et vient double.
Le prix comprend la fourniture, pose et raccordement y compris toutes autres sujétions de pose, de
fixation, de raccordement et de mise en œuvre conformément aux normes en vigueur et aux règles de
l’art des interrupteurs va et vient de la marque LEGRAND ou similaire y compris toutes sujétions de
fourniture.
PRIX N°7.34- FOYER LUMINEUX COMMANDE PAR DETECTEUR DE MOUVEMENT

Ce prix comprend la fourniture, pose et raccordement de :
La ligne depuis le tableau de distribution - où est installé le détecteur en fourreau ICD Ø 13 ou ICO Ø 13
comprenant conducteur en câbles U1000RO2V de section 3G1,5 mm² posés sur chemin de câbles ou sous
conduits flexibles sous faux plafonds, ou posés dans les vides de construction jusqu’au premier foyer
lumineux.
Le détecteur de mouvement par zone.
La mise en place, le raccordement et la fixation du fil de fer galvanisé dans les fourreaux pour le tirage des
conducteurs.
La mise en place, le raccordement et la fixation de l’ensemble des équipements y compris accessoires.
- 297 -
PRIX N°7.35- FOYER LUMINEUX COMPLEMENTAIRE

Fourniture pose et raccordement de foyer lumineux complémentaire comprenant :
- Conduits du type ICD diamètre 13 mm depuis le point lumineux précédent jusqu’au point
lumineux complémentaire.
- Alimentations de l’ensemble en câble U1000RO2V 3x 1,5 mm²
- Douille en bout de fil
- Boîtes de dérivation, les connexions, les scellements, etc.
L’ensemble fourni, posé, y compris conduits, filerie, saignées, accessoires de raccordement et de

fixation, toutes sujétions de fourniture, de pose, et de raccordement.
PRIX N°7.36- BOUTON POUSSOIR
Fourniture pose et raccordement de foyer bouton poussoir avec minuterie comprenant :
- La ligne entre les différents boutons poussoirs de commande répartis dans le bâtiment installé sur le
même circuit en fourreau ICDE n° 13 ou ICO n°13 en câble U1000RO2V 2x1,5 mm² posés sur
chemin de câbles ou dans les vides de construction pour la commande du Télérupteur.
- Un pot de réservation du bouton poussoir dans la maçonnerie.
- Le bouton poussoir lumineux de marque LEGRAND ou similaire.
- La mise en place, le raccordement et la fixation de l’ensemble des équipements y compris les
accessoires, conformément aux règles de l’art et aux plans joints au présent CPS.
- Les manchons des entrées de tubes, la filerie, les saignées, conduits ICD, câblages, percement,
scellement, rebouchage, bornes, connexions, fixations et essais.
L’ensemble fourni, posé, y compris conduits, filerie, saignées, accessoires de raccordement et de

fixation, toutes sujétions de fourniture, de pose, et de raccordement.
Payé à l'unité.
PRIX N°7.37- MINUTERIE OU TELERUPTEUR

Fourniture et pose de télérupteur ou minuterie de marque LEGRAND ou similaire y compris toutes
sujétions de fourniture, pose, boîtes de dérivation, scellements et encastrements.
DISTRIBUTION PRISES DE COURANT ET ALIMENTATIONS :
PRIX N°7.38- PRISE DE COURANT 16A - 2P+T :

Le prix comprendra :
- La ligne depuis le tableau de distribution en fourreau ICDE Ø16 ou ICO Ø16 comprenant 3
conducteurs H07-VU de section 1x2.5 mm² ou en câbles U1000RO2V de section 3x2.5 mm²
posés sur chemin de câbles ou dans les vides de construction jusqu’au socle de la prise de
courant, arrêté sur un pot de réservation encastré.
- Un pot de réservation de la prise dans la maçonnerie.
- La prise de courant.
accessoires, conformément aux règles de l’Art et aux plans du BET.
- Les manchons des entrées de tubes, la filerie, les saignées, conduits ICD, câblages, rebouchage,
bornes, connexions, fixations et essais.
Le prix comprend la fourniture pose et raccordement ainsi posé et raccordé y compris toutes autres sujétions
de pose, de fixation, de raccordement et de mise en œuvre conformément aux normes en vigueur et aux
règles de l’art d’une prise de courant 10/16A-2P+T de la Série Mosaic de marque Legrand ou similaire.
- 298 -
Ouvrage fourni, posé et raccordé, y compris toutes sujétions de fourniture, de pose et de

raccordement.
PRIX N°7.39- PRISE DE COURANT 16A - 2P+T ETANCHE :

La ligne depuis le tableau de distribution en fourreau ICDE Ø16 ou ICO Ø16 comprenant 3 conducteurs
H07-VU de section 1x2.5 mm² ou en câbles U1000RO2V de section 3x2.5 mm² posés sur chemin de câbles
ou dans les vides de construction jusqu’au socle de la prise de courant, arrêté sur un pot de réservation
encastré.
- La prise de courant étanche.
Le prix comprend la fourniture, pose et raccordement d’une prise de courant 10/16A-2P+T étanche de la
Série Plexo étanche de marque Legrand ou similaire.
L’ensemble de l’ouvrage, fourni, posé et raccordé, y compris toutes sujétions de fourniture, de pose et
de raccordement.
PRIX N°7.40- PRISE DE COURANT 16A - 2P+T AVEC DETROMPEUR :

conducteurs H07-VU de section 1x2.5 mm² ou en câbles U1000RO2V de section 3x2.5 mm² posés
sur chemin de câbles ou dans les vides de construction jusqu’au socle de la prise de courant, arrêté
sur un pot de réservation encastré.
- La prise de courant avec détrompeur.
Le prix comprend la fourniture, pose et raccordement d’une prise de courant 10/16A-2P+T suivant le
descriptif ci avant avec socle de prise 2P+T muni de détrompeur pour permettre de différencier les circuits
alimentés par l’onduleur, avec fiche male équipée de détrompeur à livrer avec chaque prise de ce type. La
prise de courant avec détrompeur sera de type Mosaic de marque Legrand ou similaire.
de raccordement.
PRIX N°7.41- PRISE DE COURANT 20A 2P+T AVEC DETROMPEUR

- 299 -
conducteurs H07-VU de section 1x4mm² ou en câbles U1000RO2V de section 3x4 mm² posés sur
chemin de câbles ou dans les vides de construction jusqu’au socle de la prise de courant, arrêté sur
un pot de réservation encastré.
- La prise de courant avec détrompeur
règles de l’art d’une prise de courant 20A-2P+T de la Série Mosaic de marque Legrand ou similaire.
de raccordement.
PRIX N°7.42- PRISE DE COURANT 20A 2P+T

de raccordement.
PRIX N°7.43- PRISE DE COURANT 32A 2P+T

- 300 -
de raccordement.
PRIX N°7.44- PRISE DE COURANT 32A 3P+N+T/ETANCHE

- La ligne depuis le tableau de distribution en fourreau ICDE Ø29 ou ICO Ø29 comprenant câble
U1000RO2V de section 4x6 +T mm² posés sur chemin de câbles ou dans les vides de construction
jusqu’au socle de la prise de courant, arrêté sur un pot de réservation encastré.
règles de l’art d’une prise de courant 32A-3P+N+T de la Série Mosaic de marque Legrand ou similaire.
de raccordement.
PRIX N°7.45- BLOC DE PRISES 2PC+TEL+INFO

Fourniture, pose et raccordement dans les bureaux de bloc modulaire au mur composés de :
 Boîte d’encastrement modulaire ;
 Support spécial ;
 Plaque constituant couvercle.
Equipée de
 Deux prises normales.
 Deux prise RJ 45 catégorie 6A (Informatique).
Le prix comprend, la filerie et le tubage pour les prises de courant et le tubage seulement pour les prises
informatiques et téléphoniques.
Ouvrage fourni, posé et raccordé en ordre de marche y compris toutes sujétions de pose.
Les Blocs seront de marque LEGRAND ou techniquement équivalent.
PAYÉ A L’UNITE
PRIX N°7.46- PRISE INFORMATIQUE RJ45

Fourniture, pose et raccordement de prise RJ45 type FTP avec support éclipsable telles que définies dans le
présent CPS. Les prises de Cat. 6A de l'EIA/TIA 568A, écrantées devront permettre le raccordement frontal
(par l’avant) afin de faciliter l’installation, l’inspection visuelle et afin de réduire le risque de modification
- 301 -
des performances après la réalisation des tests de réception. Les prises seront utilisées dans des goulottes ou
dans des boîtiers encastrés ou dont la profondeur est limitée.
La prise sera étudiée pour permettre l’identification de la prise par marquage en conformité avec le standard
TIA 606 ou selon le format défini par le client.
 Certifiées conformes aux normes ISO 11801 éd.2.0, EN 50173-1 et EI1/TIA 568
 Prises à connexion rapide sans outil
 Repérage des contacts par double code couleur et numéros 568 A et B
 Possibilité de recâblage en cas d'erreur
 Arrivée de câble multidirectionnelle
 Installation possible dans goulotte de faible profondeur, 35 mm pour connecteurs FTP,
50 mm pour FTP
 Prises RJ 45 Cat.6A
L’ouvrage, fourni, posé et raccordé, y compris toutes sujétions de fourniture, de pose et de raccordement
sera payé à l’unité.
Ouvrage payé à l'unité.
PRIX N°7.47- ALIMENTATION ELECTRIQUE MONOPHASE DIVERSE

Ce prix comprend la fourniture, pose et raccordement du câble de la série U1000R02V /CR1 (section
selon les schémas unifilaires) posés sur chemin de câble adéquat à 30% réserves (le chemin de câble et
exclut de ce prix) depuis le tableau électrique jusqu'à l’emplacement qui sera désigné par la maitrise
d’œuvre pour l’alimentation de :
 L’armoire informatique (en U1000R02V)
 Les unités intérieures climatisation / Ventilo-convecteur (en U1000R02V)
 Enregistreur vidéosurveillance (en U1000R02V)
 Alimentation VMC. (En U1000R02V)
 Ou autres suivant la demande du maitre de l’ouvrage et de la maitrise d’œuvre y
compris sortie de fil et bornier.
Y compris câbles, conduit, buse et toutes sujétions fournitures, pose raccordement.
Ouvrage payé à l'unité
PRIX N°7.48- ALIMENTATION VENTILATEUR D'EXTRACTION D'AIR

Ce prix comprend la fourniture, pose et raccordement du câble de la série U1000R02V (section selon les
schémas unifilaires) posés sur chemin de câble adéquat à 30% réserves (le chemin de câble et exclut de
ce prix) depuis le tableau électrique jusqu'à l’emplacement qui sera désigné par la maitrise d’œuvre
pour l’alimentation en attente selon les schémas unifilaires et suivant la demande du maitre de
l’ouvrage et de la maitrise d’œuvre y compris sortie de fil et bornier.
PRIX N°7.49- ALIMENTATION UNITE EXTERIEURE POUR LA CLIM

, y compris câbles, conduit, buse et toutes sujétions fournitures, pose raccordement.
- 302 -
PRIX N°7.50- ALIMENTATION SPLIT MURAL

Ouvrage payé à l'unité.
PRIX N°7.51- ALIMENTATION CAISSON DE DESENFUMAGE

Ce prix comprend la fourniture, pose et raccordement du câble de la série CR1 (section selon les
PRIX N°7.52- ALIMENTATION DES VOLETS DE DESENFUMAGE

Ouvrage payé à l'unité,
PRIX N°7.53- ALIMENTATION DE L'ENSEIGNE LUMINEUSE

PRIX N°7.54- ALIMENTATION TABLEAU EQUIPEMENTS CUISINE

PRIX N°7.55- ALIMENTATION EQUIPEMENTS FONTAINE
- 303 -
Ce prix comprend la fourniture, pose et raccordement du câble de la série U1000R02V / CR1 section
(selon les schémas unifilaires) posés sur chemin de câble adéquat à 30% réserves (le chemin de câble et
exclut de ce prix) depuis le tableau électrique jusqu'à l’emplacement qui sera désigné par la maitrise
d’œuvre pour l’alimentation en attente selon les schémas unifilaires et suivant la demande du maitre
de l’ouvrage et de la maitrise d’œuvre y compris sortie de fil et bornier.
PRIX N°7.56- ALIMENTATION ASCENSEUR

PRIX N°7.57- ALIMENTATION MONTE-CHARGE

PRIX N°7.58- ALIMENTATION CENTRALE DE DETECTION INCENDIE

PRIX N°7.59- ALIMENTATION SECHE-MAIN

PRIX N°7.60- ALIMENTATION PISCINE RDC
- 304 -
Ouvrage payé à L'Unité
PRIX N°7.61- ALIMENTATION PISCINE ROOF TOP
PRIX N°7.62- ALIMENTATION TABLEAU LOCAL CHAUFFERIE

PRIX N°7.63- ALIMENTATION FOSSE DE RELEVAGE N1


PRIX N°7.65- ALIMENTATION SURPRESSEUR EAU INCENDIE

- 305 -
PRIX N°7.66- ALIMENTATION CHAMBRE FROIDE

PRIX N°7.68- ALIMENTATION PUITS

PRIX N°7.69- ALIMENTATION TABLEAU DESENFUMAGE

PRIX N°7.70- ALIMENTATION TABLEAU TERRASSE CVC

- 306 -
LUSTRERIE :
NOTA : Toute la lustrerie est en LED.
PRIX N°7.71- SPOT ENCASTRE GU10 IP20

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot encastré type GU10 IP20, référence
MALTA ROUND IP 20-Avec GU10 de marque hofflights ou équivalent.
 Version : MALTA ROUND

 Finitions : Noir
 Dimensions (mm) : 85x45
 Trou de découpe (mm) : MALTA 8 : 75x115, MALTA 12 : 75x125
 Matériau du corps : Aluminium
 Indice de protection (IP) : IP20
 Plage de température : -10°C à +40°C
Ouvrage posé, raccordé, y compris pose, lampes, raccordement, les essais, toutes sujétions d'exécution et
accessoires nécessaires pour réaliser une installation conforme aux normes en vigueurs aux exigences du
bureau d’études et aux règles de l’art.
PRIX N°7.72- SPOT ENCASTRE GU10 IP65

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot encastré type GU10 IP65, référence
"MALTA ROUND IP 65-Avec GU10 la marque hofflights ou équivalent.
 Version : MALTA ROUND

 Trou de découpe (mm) : MALTA 8 : 75x115, MALTA 12 : 75x125
 Diffuseur : Verre transparent
PRIX N°7.73- SPOT ENCASTRE IP 44

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot encastré type IP44, référence
LIBERTAD 9 DIM: Ø103x91mm de la marque hofflights ou équivalent.
 Version : LIBERTAD 9
 Contrôle : Dimmable Triac
 Type de LED : LED SMD
- 307 -
 Puissance (W) : 9
 Driver inclus
 Température de couleur : 2 700K - 3 200K - 4 000K
 Lumens réels (lm) : 627 - 711 - 695
 UGR (indice d'uniformité du luminaire) : UGR <19
 Angle du faisceau : 60°
 Trou de découpe (mm) : 90x100
 Corps en Polyamide
 Réflecteur en Aluminium
 Garantie : 3 ans
Payé à l’unité
PRIX N°7.74- SPOT PISCINE

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot piscine référence LX-IG-123
avec Driver DIM:Ø180*54mm de la marque hofflights ou équivalent.
 Puissance 12 w
 Qte led : 6
 Tension d’entrée : DC24V
 Couleur : RGB
 IP 68
 Température de couleur choisi par l’architecte.
Ouvrage posé, raccordé, y compris pose, lampes, raccordement, les essais, toutes sujétions
d'exécution et accessoires nécessaires pour réaliser une installation conforme aux normes en
vigueurs aux exigences du bureau d’études et aux règles de l’art.
PRIX N°7.75- APPLIQUE MURALE

Ce prix rémunère la fourniture, la pose et la mise en service d’un applique murale référence CHILE 6
UP/down DIM:90x65x65 de la marque hofflights ou équivalent.
 Puissance 2x3 w
 Qte led : 550 lu
 Tension d’entrée : 100-240 AC
 Couleur : 3000 K
 Température de couleur choisi par l’architecte.
 IP54
 IK08
 Temperature range -20°C +50°C
 Garantie 3 ans
accessoires nécessaires pour réaliser une installation conforme aux normes en vigueurs et aux règles de l’art.
- 308 -
PRIX N°7.76- LED ETANCHE IP65

Ce prix rémunère la fourniture, la pose et la mise en service d’un led étanche IP65 référence LX-NF-
NMS0410 ENCASTRE-avec Driver DIM:W4*H10 de la marque hofflights ou équivalent.
 Puissance électrique : 7.2 w

 Tension d’entrée : 12V /24V
 Température de couleur choix de l’architecte
 Flux lumineux 240lm
 IP65
 Garantie 3 ans
PRIX N°7.77- LED TETE DE LITS

Ce prix rémunère la fourniture, la pose et la mise en service d’un led tete de lits référence de LX-ST-D8160-
24V-8mm-IP65-avec Driver DIM:16*27 la marque hofflights ou équivalent.
 Puissance électrique : 13 w/m

 IP65
 Garantie 3 ans
PRIX N°7.78- LED PLAFOND

Ce prix rémunère la fourniture, la pose et la mise en service d’un led plafond référence de LX-ST-D8160-
24V-8mm-IP20-avec Driver DIM:16*27* la marque hofflights ou équivalent.
 Puissance électrique : 13W/M

 IP20
 Garantie 3 ans
PRIX N°7.79- NEON LED POUR FONTAINE

Ce prix rémunère la fourniture, la pose et la mise en service d’un néon led pour fontaine référence de LX-
NF-NNS1224-PRO-avec Driver DIM:16*27 la marque hofflights ou équivalent.
 Puissance électrique : 15 W/M

 Tension d’entrée : 24V
- 309 -
 IP68
 7LED /125 mm
 Garantie 3 ans
PRIX N°7.80- REGLETTE LED

Ce prix rémunère la fourniture, la pose et la mise en service d’un réglette led référence de "Pantalla estanca
LED YUBA 24W 60cm la marque hofflights ou équivalent.
 Puissance electrocute 28 w
 Tension alimentation AC 230V
 Classe I
 IP65
 IK05
 Garantie 3 ans
PRIX N°7.81- PROJECTEUR SUR PIQUET
Ce prix rémunère la fourniture, la pose et la mise en service d’un projecteur sur piquet référence BELGIUM
3 de la marque hofflights ou équivalent.
 Puissance 5 w
 Tension d’entrée : 100-240 V
 Couleur : choisi par l’architecte
 Température de couleur choisie par l’architecte.
 IP65
 IK08
 Garantie 3 ans
PRIX N°7.82- BALISAGE MURAL POUR TERASSE

Ce prix rémunère la fourniture, la pose et la mise en service d’un balisage mural pour terrasse référence
ATHENS 9 SQUARE ENCASTRE de la marque hofflights ou équivalent.
 Version ATHENS 9
 Puissance 9 w
 Couleur : choisie par l’architecte
 IP54
 IK08
- 310 -

 Garantie 3 ans
Payé à unité.
PRIX N°7.83- BALISAGE MURAL POUR RAMPE
Ce prix rémunère la fourniture, la pose et la mise en service d’un balisage mural pour rampe référence
ATHENS 9 RECTANGULAR ENCASTRE de la marque hofflights ou équivalent.
 Version ATHENS 9
 Puissance 9w
 IP54
 IK08
 Garantie 3 ans
PRIX N°7.84- PANEL 30X30
Ce prix rémunère la fourniture, la pose et la mise en service d’un panel 30*30 référence DLESCB24W/840
de la marque BEGHELLI ou équivalent.
 Puissance 20 w
 Tension d’entrée : AC 100-240 V
 IP20
 IK05
 Classe II
 Garantie 3 ans
PRIX N°7.85- PANEL 60X60

Ce prix rémunère la fourniture, la pose et la mise en service d’un panel 60*60 référence Panel LED
60x60cm 36W DYNAMIC de la marque BEGHELLI ou équivalent.
 Puissance 38 w
- 311 -
 IP20
 Température range -20°C +50°C
 Classe II
 Garantie 3 ans
PRIX N°7.86- SPOT LASER BLADE

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot laser blade référence ITALY 10 de la
marque hofflights ou équivalent.
 Version ITALY 10
 Puissance 5x2 w
 IP40
 Température range -20°C +50°C
 Classe II
 Garantie 3 ans
Payé à l’unité
PRIX N°7.87- SPOT NUMÉRO CHAMBRE

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot numéro chambre référence LX-WL-
FORMAT-1316 de la marque hofflights ou équivalent.
 Puissance électrique : 2x1 W

 IP20
 160 Lumens
 DIM: H14.8 x W5.2 x L16cm
 Garantie 3 ans
PRIX N°7.88- PROJECTEUR MURAL
Ce prix rémunère la fourniture, la pose et la mise en service d’un projecteur mural de la marque hofflights ou
équivalent.
 LED Fit
 Projecteur LED compact,
 Small ultra-léger avec optique
 asymétrique.
 Classe électrique I,
 IP66,
- 312 -
 Résistance aux
 impacts : IK07.
 Corps : aluminium injecté Gris pâle 150
 sablé et texturé (similaire à RAL9006).. Fourche :
 aluminium. Fermeture : Polycarbonate (PC). Pré-câblé
 avec un câble lg. 60 cm. La fourche peut être fixée par un
 boulon M10 et/ou deux boulons M8, elle est orientable et
 réversible pour permettre différentes positions de fixation.
 Livré avec LED 4 000 K.
 Dimensions : 181 x 236 x 48 mm
 Puissance du luminaire: 45 W
 Flux lumineux du luminaire: 4500 lm
 Efficacité lumineuse du luminaire: 100 lm/W
 Garantie 3 ans
PRIX N°7.89- LUMINAIRE DOUBLE CROSSE

Ce prix rémunère la fourniture, la pose et la mise en service d’un luminaire double crosse référence Luna
Double crosse avec Mat de la marque ROURA ou équivalent.
Il aura les caractéristiques suivantes:
 Puissance électrique 2x28w
 IP 65
 Hauteur de Mat : 5 ml
 Garantie 3 ans
PRIX N°7.90- SPOT TUBULAIRE

Ce prix rémunère la fourniture, la pose et la mise en service d’un spot encastré étanche référence
ANDORRA de la marque hofflights ou équivalent.
 Version : ANDORRA 12
 Type de LED : LED COB
 Puissance (W) : 12
 mA : 300
 Driver non inclus
 Température de couleur : 3000K
 Lumens réels (lm) : 780
 Trou de découpe (mm) : 90x130
 Diffuseur : Verre transparent
- 313 -
PRIX N°7.91- MINI SPOT
Ce prix rémunère la fourniture, la pose et la mise en service d’un mini spot encastré référence VIENNA 5
marque hofflights ou équivalent.
 Version : VIENNA 5
 Tension : 100-240V
 Type de LED : LED COB
 Puissance électrique (W) : 5
 Avec transformateur
 Température de couleur : 3000K
 Lumens (lm) : 350
 Corps en aluminium
PRIX N°7.92- BLOC DE BALISAGE DE SÉCURITÉ 45 LUMENS

Ce prix comprendra la fourniture et la pose de bloc autonome d'éclairage d’évacuation LED Le bloc
d'éclairage de sécurité aura les caractéristiques suivantes :
 Test automatique SATI

 BAES en LED.
 Installation en saillie ou encastré.
 Equipé de lampes fluorescentes.
 45 Lumens pendant une 1heure minimum.
 Accumulateurs facilement interchangeables.
 Utilisation possible en mode adressable.
 Classe d'isolement II.
 IP42-IK04.
Etiquettes de signalisation internationale et complémentaire tous types confondus.
Contrôlable sans coupure de secteur par l'intermédiaire du bloc de télécommande avec système de
protection contre les erreurs de branchement.
Les blocs seront raccordés entre eux ou entre le dernier bloc du même circuit et le tableau de protection
correspondant par conducteurs H07 VU 4 x 1,5 mm² sous conduit ICD Ø13 minimum encastré ou les câbles
de la série U 1000 RO2V passant en faux plafond ou sur chemin de câble.
De marque LEGRAND ou techniquement équivalent.
PAYÉ A L’UNITE
PRIX N°7.93- TÉLÉCOMMANDE D’ÉCLAIRAGE DE SÉCURITÉ
Ce prix comprendra la fourniture et la pose d’une centrale de télécommande équipé de deux boutons
"allumage et extinction".
- 314 -
Il permet de tester la totalité de l'installation sans coupure de courant secteur.

Le module de télécommande sera installé dans les tableaux divisionnaires pour les circuits d'éclairage
proviennent de ce tableau et permettra la télécommande des blocs autonomes d'éclairage de sécurité (BAES
SATI) alimentés à partir du même tableau.
IP20 - Alimentation: 220V / 50Hz - 1.5W, tension de sortie 0V-30.
Le boîtier de télécommande intègre les fonctions suivantes d’aide à l’exploitation :
- Mise au repos manuelle locale.
- Mise au repos automatique sur coupure volontaire.
- Fonction locaux à sommeil.
- Fonction Anti-panique.
- Lancement manuel de tests.
En règle générale, chaque tableau sera équipé de son propre coffret de télécommande.
Y compris la pose, la protection, le câblage, le raccordement, les essais et toutes sujétions d'exécution.
De marque LEGRAND techniquement équivalent.
PAYÉ A L’UNITE
B- COURANT FAIBLE
PRIX N°7.94- RÉPARTITEUR GÉNÉRAL DE 42U :

Ce prix comprend la fourniture d’une baie informatique de 42U 800x800 de la marque CANOVATE ou
équivalente avec les caractéristiques minimales :
 Matériau : Tôle d’acier d’1-1,2-1,5-2mm

 Couleur: RAL 7035 ou RAL 9005
 Compatibilité : RoHS, certifié d’UL
 Emballage : Montée ou démontage
 Charge statique maximale : Jusqu’à 1500Kg. (800x800mm)
 Dimensions 800x800,42U
 Réglage ajustable en profondeur des montants 19’’ (C) :123-373
 Jeu de ventilation
 Profilés horizontaux hauts et bas pour réglable en profondeur des montantes 19’’.
 Partie centrale et porte verrouillable par serrure à clé.
 1 Porte arrière pleine démontable
 2 Panneaux latéraux démontables
 1 Toit plein pouvant recevoir une ventilation
 Porte avant vitrée en verre de sécurité.
 Haut et bas de la partie murale avec ouverture pour passe câbles et plaques.
 Jeu de mise à la terre complet.
 Rampes de 8 prises électriques de 8 Prise 2P+T minimum avec disjoncteur. Les deux racks
doivent être mis à la terre avec un kit de mise à la terre dédié.
accessoires nécessaires pour le bon fonctionnement du système.
PAYÉ A L’UNITE
PRIX N°7.95- SOUS RÉPARTITEUR DE 32U:

Ce prix comprend la fourniture d’une baie informatique de 32U 600x600 avec les caractéristiques
minimales :
- 315 -
 Couleur : RAL 7035 ou RAL 9005

 Dimensions 600x600, 32U
 Rampes de 8 prises électriques de 8 Prise 2P+T minimum avec disjoncteur. Le rack doit être mis
à la terre avec un kit de mise à la terre dédié.
PAYÉ A L’UNITE
PRIX N°7.96- PANNEAU DE BRASSAGE 24 PORTS CAT6A :

Ce prix comprend la fourniture d’un panneau de brassage de marque BRITICOM ou équivalente avec les
caractéristiques minimales :
Le Panneau de brassage 24 ports modulaire CAT 6A conformes aux standards :
 ANSI/TIA-568-C.2 Standard of 2009
 ANSI/TIA-568.0-D Standard of 2017
 SO/IEC 11801
Il doit être utilisé dans les répartiteurs pour l’affectation de câble F/FTP et leur connecteur, par
l’intermédiaire de cordons de brassage, aux appareils actifs, fourni, posé et raccordée y compris cordon de
brassage et toutes sujétions d'accessoires.
PAYÉ A L’UNITE
PRIX N°7.97- CÂBLE 4 PAIRES F/FTP CAT6A :

Ce prix comprend la fourniture du câble 4 paires de type F/FTP CAT6A de marque BRITICOM ou
équivalente avec les caractéristiques minimales :
 ISO/IEC 11801 Edition 2.2; EN-50173; ANSI/TIA-568-C.2:2009,

ANSI/TIA-568.0-D:2017; EN 60603-7-51
 Garantie de 25 ans
 Impédance 100 Ohms
 LSZH ou PVC
- 316 -
 Bande passante jusqu’à 550 MHZ

 La vitesse 10 Gbps
 AWG 23
 Longueur du poste de câble 140mm
PAYÉ AU METRE LINEAIRE
PRIX N°7.98- CABLE TELEPHONIQUE 14 PAIRES

Le câble 14 paires de marque Nexans ou équivalent agrée par l’opérateur télécom utilisé pour relier le
répartiteur général téléphonique et la chambre de l’opérateur télécom.
Les câbles Multipaires reliant le répartiteur général informatique avec chaque sous-répartiteur informatique.
Ils seront réservés pour les lignes téléphoniques directes et raccordé sur un panneau de brassage informatique
RJ45.
Chaque sous-répartiteur informatique doit être relié au répartiteur général par un câble téléphonique 14
paires raccordé sur un panneau de brassage informatique RJ45.
Caractéristiques du câble :
- Catégorie 3.
- 14 paires.
- D’une impédance de 100 Ohms,
- Le diamètre des conducteurs 24 AWG
- Le matériau constitutif de la gaine sera de type LSZH
- Type 88 FT 10 paires 6/10°
- Semi-rigide, très étanche et résistant aux chocs occasionnels.
- Composé de quartes sous blindage général.
- Gaine PE noire
L’ouvrage, fourni, posé, testé et mis en service en ordre de marche y compris toutes sujétions de fourniture,
raccordement et accessoires de pose conformément aux normes et règles de l'art.
PAYÉ AU METRE LINEAIRE
PRIX N°7.99- CORDONS DE BRASSAGE :

Ce prix comprend la fourniture du cordon de brassage de marque BRITICOM ou équivalente avec les
Pour le raccordement des équipements des armoires, sont fait via des cordons de brassage F/FTP cat6A class
conforme aux standards :
 Conforme : ISO/IEC 11801-1; EN- 50173 : ANS/TIA 568-C, EN60603-7-51

 Contact résistance 30 mOmhs
 Résistance diélectique 2500 VDC for 3 seconds
 Résistance non isolée 150MOhms/km minimum
 LSZH, PVC ou PE
 1 METRE
PAYÉ A L’UNITE
- 317 -
PRIX N°7.100- CORDONS DE LIAISON :

Ce prix comprend la fourniture du cordon de liaison de marque BRITICOM ou équivalente avec les
Pour le raccordement des équipements des armoires, sont fait via des cordons de brassage F/FTP cat6A class
conforme aux standards :
 Conforme : ISO/IEC 11801-1; EN- 50173 : ANS/TIA 568-C, EN60603-7-51

 Contact résistance 30 mOmhs
 Résistance diélectique 2500 VDC for 3 seconds
 Résistance non isolée 150MOhms/km minimum
 LSZH, PVC ou PE
 3 METRE
PAYÉ A L’UNITE
PRIX N°7.101- CÂBLE FIBRE OPTIQUE OM3 :

Ce prix comprend la fourniture de la fibre optique de marque BRITICOM ou équivalente avec les
 Type/Catégorie : Multimode 50/125µ, Catégorie OM3

 Caractéristique : Pour usage intérieur/extérieur, structure serrée, armée anti-rongeur
 Nombre de brins FO : 6
 Matériau des noyaux de fibres : Matériau des noyaux de fibres
 Épaisseur de la veste : 0.9mm (Intérieur) ≥1.8mm (Extérieur)
 Épaisseur du ruban d'acier : ≥0.15mm
 Gaine : Retardatrice de flamme et libre d’halogène (LSZH) ;
 Accessoires : A fournir tout élément nécessaire à la protection du câble optique dans les
faux plafonds et faux-plancher et éventuellement dans un passage apparent
PAYÉ AU METRE LINÉAIRE.
PRIX N°7.102- JARRETIERE OPTIQUE DUPLEX

Afin de maintenir la polarité du canal sur toute la chaîne, les adaptateurs fibre Snap-in seront connectés à
l'équipement actif au moyen de cordons “CROSS-over” duplex.
Le cordon sera réalisé avec la fibre multimode 50/125 microns et Il sera conforme à la norme OM3.
Elles serviront à connecter :
- Le matériel actif aux liaisons optiques multi modes (connecteurs SC) ;
- Shunter 2 segments optiques multi modes.
- Caractéristiques principales :
- 318 -
- Nombre de fibres 2 ;
- Gaine LSZH ;
- Traction maximale admissible installée est de 110N ;
- Rayon minimal de courbure installé est de 50mm ;
- Plage de température –10 à +60 °C ;
- Duplex SC/SC,
- Multimode 50/125 µm ;
- Longueur 2 ml.
- Sera de la marque Nexans ou équivalent.
L’ouvrage, fourni, posé et mis en service en ordre de marche y compris toutes sujétions de fourniture,
raccordement et accessoires de pose conformément aux normes et règles de l'art.
PAYÉ A L’UNITE
PRIX N°7.103- TIROIR OPTIQUE 12 CONNECTEURS :

Ce prix comprend la fourniture du tiroir optique de marque BRITICOM ou équivalente avec les
Il s’agit d’un tiroir optique modulaire avec des modules SC. Il est équipé de :
 Introduction des câbles par l’arrière ou le côté
 12 connecteurs SC multi modes
 Faible profondeur de montage
 Guidage des renvois définis sur la même unité de hauteur
 Largeur 19’’
 Glissant vers l’avant pour permettre une maintenance aisée (sans démontage complet du
tiroir)
 Garni d’accessoire de gestion interne de la fibre (accessoires de rangement, d’épissurage,
et de fixation)
 Equipé des coupleurs nécessaires
 Equipé de deux jarretières optiques multimode SC/LC OM3 2M
PAYÉ A L’UNITE
PRIX N°7.104- TIROIR OPTIQUE 6 CONNECTEURS:

Ce prix comprend la fourniture du tiroir optique de marque BRITICOM ou équivalente avec les
Il s’agit d’un tiroir optique modulaire avec des modules SC. Il est équipé de :
 Introduction des câbles par l’arrière ou le côté
 6 connecteurs SC multi modes
 Faible profondeur de montage
 Guidage des renvois définis sur la même unité de hauteur
 Largeur 19’’
 Glissant vers l’avant pour permettre une maintenance aisée (sans démontage complet du
tiroir)
 Garni d’accessoire de gestion interne de la fibre (accessoires de rangement, d’épissurage,
et de fixation)
 Equipé des coupleurs nécessaires
 Equipé d’une jarretière optique multimode SC/LC OM3 2M
- 319 -
PAYÉ A L’UNITE
PRIX N°7.105- SWITCH 24 PORTS POE+

Ce prix comprend la fourniture du switch 24 ports PoE+ L2 de la marque Cisco, HP ou équivalente avec les
 Support Routage IP niveau 2+

 24 ports Ethernet 10/100/1000 PoE,
 POE+ PORTS, 4 10GE/GE SFP+ PORTS
 Routage statique et dynamique : RIPv1, RIPv2, OSPF, BGP,
 Support de VLAN, QinQ, Selective QinQ, GVRP,
 Support de la qualité de service: CAR, HQoS, MAC/IP/TCP/UDP/
VLAN/COS/DSCP/TOS based QoS, 802.1P/DSCP priority re- labeling, SP, WRR, and
“SP+WRR”, Tail-Drop, WRED, flow monitoring and traffic shaping
 Standards supportés : IEEE 802.1d, 802.1s, 802.1w, 802.1x, 802.3af, 802.3at, SNMP
v1/v2/v3,
 Support de Static/LACP Link Aggregation,BVSS, EAPS, ERPS
 Support de DHCP snooping
 Support de IGMP v1/v2/v3, IGMP Snooping, IGMP Fast leave, MVR
 Management: Console, Telnet, SSH v1/v2, HTTP, HTTPS, TFTP, FTP, SFTP, NTP,
SPAN, RSPAN,
 Filtrage par adresse MAC
 Support des listes de contrôle d’accès (ACL)
 Switch Mangeable via Console, Telnet, SSH 2.0 et via Interface Web
 Rackable 19 pouces
 Tous les câbles et accessoires nécessaire au montage en rack
PAYÉ A L’UNITE
PRIX N°7.106- SWITCH FÉDÉRATEUR:

Ce prix comprend la fourniture du switch fédérateur et de la marque Cisco, HP ou équivalente avec les
 Support Routage IP niveau 3+

 24 10GE/GE SFP+ ports,
 4 100GE/40GE,
 4 100GE/40GE QSFP28 ports
 Routage statique et dynamique : RIPv1, RIPv2, OSPF, BGP,
 Support de VLAN, QinQ, Selective QinQ, GVRP,
 Support de la qualité de service: CAR, HQoS, MAC/IP/TCP/UDP/
VLAN/COS/DSCP/TOS based QoS, 802.1P/DSCP priority re- labeling, SP, WRR, and
“SP+WRR”, Tail-Drop, WRED, flow monitoring and traffic shaping
 Standards supportés: IEEE 802.1d, 802.1s, 802.1w, 802.1x, 802.3af, 802.3at, SNMP
v1/v2/v3,
 Support de Static/LACP Link Aggregation, BVSS, EAPS, ERPS.
 Support de DHCP snooping
- 320 -
 Support de IGMP v1/v2/v3, IGMP Snooping, IGMP Fast leave, MVR, IGMP filter
 Management: Console, Telnet, SSH v1/v2, HTTP, HTTPS, TFTP, FTP, SFTP, NTP,
SPAN, RSPAN,
 Filtrage par adresse MAC
 Support des listes de contrôle d’accès (ACL)
 Switch Mangeable via Console, Telnet, SSH v1/v2, HTTP, HTTPS, SNPM, FTP, SFTP,
NTP, ZTP, SPAN, RSPAN
 Rackable 19 pouces
 Tous les câbles et accessoires nécessaire au montage en rack
PAYÉ A L’UNITE
PRIX N°7.107- ONDULEUR RACKABLE 3KVA

L’armoire doit être équipée d’un onduleur triphasé 3 KVA de la marque Eaton, Legrand, Emerson, ou
équivalent et répondant aux caractéristiques techniques suivantes :
- Technologie On-line double conversion ;
- Puissance de sortie : 3 KVA ;
- Adéquat avec l’armoire 19” ;
- Afficheur LCD indiquant l’état de l’onduleur et ses alarmes ;
- Redresseur utilisant la technologie IGBT afin de minimiser toute distorsion de tension en sorite.
- Système modulaire et redondant (pour une éventuelle extension dans le futur afin de faire face à
l’évolution de la charge) ;
- Mode by-pass ;
- Batterie interne avec une autonomie de 15 minutes ;
- Compatible avec tous les types de groupe électrogène ;
- L’onduleur doit être facile à entretenir avec accès pratique (par l’avant) aux composants critiques ;
- Possibilité de supervision de l’état de l’onduleur à partir de la GTB sur SNMP ou MODBUS.
L’ouvrage, fourni, posé et raccordé y compris toutes sujétions de fourniture, pose et raccordement.
PAYÉ A L’UNITE
DETECTION INCENDIE :
Les travaux à réaliser comprennent la fourniture et la pose de l'ensemble de l’installation à savoir :

 Système de sécurité incendie
 Détecteurs automatiques d’incendie
 Déclencheurs manuels ou bris de glace
 Diffuseurs sonores
 Câblage du système
 Réseaux de conduits
Le Système de Sécurité Incendie mis en en place devra être fiable, de première qualité et composé
d’éléments compatibles, provenant du même constructeur et appartenant à la même gamme de produit.
Le Système de Sécurité Incendie sera composé d’éléments de marque reconnue et largement représentée au
Maroc.
Le système de sécurité incendie sera de catégorie A.
Le cœur du système sera composé d’Equipement de Contrôle et de Signalisation (ECS) et Centrale de Mise
en Sécurité Incendie (CMSI) compatibles et conformes aux normes en vigueur et à la règlementation
marocaine.
Tous les équipements doivent porter un marquage NF.
- 321 -
L’Entrepreneur fournira les attestations justifiant de la conformité des matériels proposés et tout autre
document demandé par le BET et le BCT permettant l’approbation de la solution proposée.
DETECTEURS D’INCENDIE Y COMPRIS CABLAGE :

Les détecteurs thermiques (Thermo vélocimétriques) et les détecteurs de fumée à installer doivent répondre à
la norme NFS61.940.
Tout accessoire permettant d’adapter de détecteur à son environnement (Tel que les protections contre la
poussière et la lumière) ne devra pas perturber le bon fonctionnement des détecteurs.
Les détecteurs seront de modèle ponctuel montés sur socle à fin d’obtenir une grande souplesse d’utilisation.
Ils doivent posséder un capteur de haute sensibilité, avec compensation automatique des variations de
température ambiante.
Ils doivent être protégés contre les surtensions, fausses polarisations, perturbations, électriques et
électromagnétique. Les circuits électroniques doivent être des dispositifs statiques et être scellés de façon
hermétique.
Les détecteurs ne doivent pas posséder de pièces mobiles ni composants soumis à l’usure. Ils seront équipés
d’un voyant incorporé dans le socle signalant l’état d’alarme.
Ils devront être enfichés et défichés des socles par un simple mécanisme à poussée-rotation, de manière à
faciliter l’échange pour le nettoyage et la maintenance.
Chaque détecteur devra être adressable individuellement et raccordé à l’unité de commande local via un
circuit surveillé à deux fils (câblage classe A)
Les présents prix des détecteurs rémunèrent la fourniture, pose et raccordement des appareillages de
détection et d’avertissement y compris toute la filerie, le câblage, le tubage encastré dans la maçonnerie ou
apparent pour le passage des liaisons entre tous les éléments de l'installation. L’Entrepreneur devra prévoir
dans son prix, toutes les sujétions de pose de câbles dans les faux – plafonds et faux planché.
Dans le cas d'installation apparente en gaine et dans faux - plafond, les câbles seront installés soit sous tube
IRO soit sur chemin de câble.
Dans tous les cas, le type de câble sera conforme aux prescriptions, selon les normes et le mode de pose,
indiqués dans le C.P.T. du présent marché.
Tous les circuits du bâtiment nécessaires à l'alimentation électrique des composants de l'installation, en
courant normale et régulé seront rémunérés au présent prix.
Les lignes de détection devront respecter en particulier les exigences suivantes :

Le câble d’une ligne de détection, qu’elle soit principale ou secondaire, devra disposer d’une réserve
de 10% en capacité de raccordement de points.
La continuité maximale du câble des lignes devra être assurée. Les jonctions ne devront être
effectuées qu’au sein des socles des détecteurs automatiques ou DM par une méthode mécanique
reconnue comme sûre.
Dans le cas de lignes de détection bouclées, le câble « aller » et le câble « retour » devront être
séparés physiquement et emprunter des chemins différents.
Tout défaut survenant sur une ligne, y compris les dérangements des points raccordés, ne devra pas
entraîner l’indisponibilité de la ligne conformément à la règle R7 et à la norme NFS 61-932.
Les câbles des lignes de détection seront de la catégorie C2 selon la norme NFC 32-070,1 paire
9/10ème type SYT1 sous écran ou équivalent. La catégorie CR1 sera utilisée conformément à la
réglementation en cas de traversée d’un local non surveillé ou de ligne bouclée passant 2 fois dans un
même local.
La série H07 V - U (U 500 V), ne sera pas admise dans le cas de pose sur chemin de câbles.
La fixation des câbles sur les chemins de câbles, sera maintenue par colliers à denture extérieure en
polyamide, haute température, conformes aux normes en vigueur.
Tubage encastré :
- 322 -
La nature du conduit et son mode de pose, seront conformes à la norme C15.100 et aux prescriptions
prévues dans le C.P.T. du présent lot. Ils seront de la série ICD6 - AE - NE - USE - Orange, de diamètres
appropriés, aux sections de câbles protégés, (Ø13, 16 - 21 ou 29 selon le cas). Il ne sera pas admis de
conduits de diamètre inférieur au Ø13 pour le passage de câble U 1000 RO 2V, les conduits de Ø 9 et 11mm
seront prohibés.
Tubage apparent :
La nature du conduit et son mode de pose, seront conformes à la norme C15.100 et aux prescriptions
prévues dans le C.P.T du présent lot.
Les conduits seront de la série ICT 6-APE, NF USE Gris, ECO de diamètres appropriés aux sections de
câbles protégés, Ø11, 13, 16,21 et 29, selon le cas et seront posés pour les câbles en sous-sols, locaux
techniques, en faux plafond pour les câbles courant faibles et dans tous les cas où une protection mécanique
est nécessaire. Y compris toutes sujétions d'exécution, selon les normes en vigueur, et de toutes sujétions de
colliers, d'attaches, de pattes à vis, de chevilles et de colle SIKA pour les cheminements contre les parois
ayant reçues un cuvelage étanche.
Bien que ce ne soit pas imposé normativement, les règles d’implantation des détecteurs seront basées sur la
règle R7 pour les volumes détectés.
PRIX N°7.108- CENTRALE DÉTECTION INCENDIE

Ce prix comprend la fourniture d’un ECS marque ESSER ou équivalente avec les caractéristiques
minimales :
Les centrales devront être de marque certifiés et conformes aux Normes Françaises NFS61950 et 61962.
Chaque centrale aura une imprimante à fil d’eau. Les équipements de contrôle et de signalisation
analysent les signaux des détecteurs automatiques d'incendie, des déclencheurs manuels d'alarme et
des sous-ensembles d'entrée par l'intermédiaire du bus de détecteurs, respectivement de la ligne de détection.
Capacité minimale:
 La capacité de la centrale sera 512 points adressables.

 La centrale doit être extensible par simple adjonction de modules ou de cartes.
Ce prix comprend la fourniture, pose et installation de la centrale de détection incendie, répondant à la

norme R7 de l’APSAD, pour l'adressage individuel des différents points de détection et d'asservissement
dans le bâtiment.
La centrale doit pouvoir :
 Contrôler et signaler l'état de veille, d'alarme ou de dérangement des détecteurs automatiques,

déclencheurs manuels, sirènes et les boitiers de commande des asservissements.
 Localiser et identifier les alarmes d'une façon précise et claire sur un afficheur alphanumérique et sur
écran pc, dédié à cet effet (en option).
 Diffuser des alarmes sonores d'évacuation.
 Permettre le compartimentage (zonage) incendie.
 Permettre l'asservissement (coupure climatisation, déblocage portes de secours, fermetures des
portes coupe-feu, ...).
Les caractéristiques du tableau de signalisation seront les suivantes:
1) Capacité:
 Elle sera définie par le nombre de point de détection dans le bâtiment, soit 4 boucles redondantes.
 Il appartient aux soumissionnaires de proposer une composition de centrale adressable de la
technologie qu'il représente avec une capacité suffisante pour
- 323 -
 L’ensemble des points de détection et d'asservissement à controller conformément aux normes et

aux plans d'implantation.
2) Présentation:
L'installation de détection incendie doit être composée de :
 Une unité de détection, à affichage à cristaux liquide pour l'affichage des événements en langue
française.
 Une unité de gestion des asservissements.
 Un asservissement et paramétrage.
 La gestion des détecteurs adressables, sirènes adressables, ainsi que les différentes commandes,
déportées, d'asservissement adressable, doit être réalisée dans la même boucle.
 L'ensemble sera alimenté à partir d'une tension secourue et protégée, y compris câbles, goulottes et
toutes sujétions de câblage.
Les caractéristiques minimales de la centrale incendie sont :
3) Signalisation :
 Alarme feu de dérangement par ligne principale.

 Alarme feu et dérangement général.
 Défaut batterie.
 Défaut secteur.
 Défaut circuit d'alarme et dérangement.
 Affichage sur écran des événements.
4) Fonctions de commandes et de tests :
 Arrêt alarme sonore.

 Arrêt dérangement sonore.
 Test automatique et journalier des lignes principales.
 Commande manuelle de l'alarme générale.
 Essai sources auxiliaires.
 Test des lampes.
 Scrutation permanente de l'ensemble des points,
 Signalisation de l'état des boucles: ouverte,
 Court- circuit et déséquilibrée,
 signalisation de l'état de l'ensemble des éléments de l'installation: EN/HORS service et dérangement,
 Toutes interventions manuelles sont mémorisées avec la date et l'heure et ressort sur l'historique.
5) Consignation des alarmes :
 Mémorisation de la date et de l'heure dans l'historique des derniers événements, y compris les
manipulations manuelles sur le tableau de signalisation avec numérotation chronologique des
informations.
 Visualisation en clair sur l'écran incorporé dès l'apparition d'une alarme et de tout
 défaut pouvant nuire au bon fonctionnement de l'installation.
 Visualisation sur Ecran LCD incorporé sur 16 lignes minimum
 Accès aux commandes avec mots de passe.
6) Spécifications électriques:
 Source principale: secteur 230 V, 50HZ.
- 324 -
 Source secondaire: batterie étanche au plomb, autonomie de 12h minimum avec chargeur batterie
intégré au tableau.
 Source auxiliaire: autonomie 1h. Bornier de raccordement indépendant.
 Protection de la source électrique par disjoncteur différentiel bien adapté.
7) Niveaux d'accès:
- Le tableau est protégé de toutes manipulations par des niveaux d'accès destinés aux personnes autorisée
PAYÉ A L’UNITE
PRIX N°7.109- CENTRALISATEUR DE MISE EN SÉCURITÉ INCENDIE :

Ce prix comprend la fourniture d’une CMSI de marque ESSER ou équivalente avec les caractéristiques
minimales :
Le Centralisateur de Mise en Sécurité Incendie (C.M.S.I.) de type A sera de technologie adressable.

Ce C.M.S.I. sera certifié selon les normes NF S 61-934, NF S 61-935, NF S 61-936. L’alimentation
électrique du C.M.S.I. sera indépendante et certifiée selon la norme NF S 61-940 et EN 12 101-10.
En cas de coupure secteur, elle devra assurer une autonomie permettant un fonctionnement du C.M.S.I.
durant 12 heures en état de veille suivie d’une heure en état de mise en sécurité pour le scénario de mise en
sécurité dont la consommation en énergie est la plus importante.
La tension utilisée peut être de 24/48/56V continu.
Les Unités de Gestion des Alarmes de type 1 (U.G.A.1) devront être conformes à la norme NF S 61-936.
Tous les dispositifs Actionnés de Sécurité (D.A.S.) devront être associés et compatibles avec les
sorties de commande et les entrées de contrôle du C.M.S.I.
Le C.M.S.I. devra assurer toutes les fonctions automatiques de mise en sécurité à partir des
informations reçues du Système de Détection Incendie (S.D.I.) par liaison surveillée de type RS 232.
Le C.M.S.I. devra être composé des éléments suivants :
Un coffret comportant l’unité de base pour le traitement des données,

Une Unité de Gestion des Alarmes de type 1 (U.G.A.1),
Une Unité de Commande Manuelle Centralisée (U.C.M.C.) par fonction de mise en sécurité, avec les
Unités de Signalisation (U.S.) de contrôle de position à l'état de veille (voyant jaune) et à l'état de sécurité
(voyant rouge), ainsi qu'une touche bilan (voyant vert),
Un dispositif de codes d’accès pour l’exploitation du C.M.S.I. par des personnes autorisées.
Le Centralisateur de Mise en Sécurité devra gérer sur des Voies de Transmission (V.T.) rebouclées des
Matériels Déportés (M.D.) pilotant les Dispositifs Actionnés de Sécurité (D.A.S.).
L’alimentation des Matériels Déportés et des D.A.S. sera assurée par une Alimentation Electrique de
Sécurité (A.E.S. ou E.A.E.S.) avec des lignes d’alimentations redondantes. Le Centralisateur de
Mise en Sécurité Incendie devra assurer et permettre :
La gestion de base de 32 fonctions de mise en sécurité représentées par des Unités de Commandes
Manuelles Centralisées (U.C.M.C.) et des Unités de Signalisation (U.S.) regroupées sur 8 facettes de 4
US/UCMC installées sur un coffret complémentaire au coffret de base. Le C.M.S.I. sera extensible à 128
fonctions de mise en sécurité par l’ajout de coffrets supplémentaires accueillant 8 facettes de 4 US/UCMC.
Il sera possible de créer un réseau de CMSI communicant et capables de gérer la fonction de CMSI
miroir pour des raisons de gestion multi PC de sécurité en fonction des heures d’exploitation du site.
Une mise en œuvre aisée de 1 à 4 Voies de Transmission (V.T.) rebouclées capables de gérer de 32
- 325 -
à 64 Matériels Déportés chacune.2 Bus seront nécessaire pour cette opération.

La sécurité du fonctionnement des Voies de Transmission rebouclées par
l’intermédiaire d’isolateurs de court-circuit sur les Matériels Déportés.
Un paramétrage aisé du C.M.S.I. via un logiciel de configuration convivial sur un ordinateur compatible PC.
Une exploitation simplifiée par la mise en place en face avant du C.M.S.I. de modules adapté aux fonctions
utilisées. Il sera fourni des modules de 4
US/UCMC pour les fonctions paramétrées, des modules de 12 UCMC pour les fonctions de non arrêt
ascenseur, des modules de fonction U.G.A. pour la gestion de zones d’alarmes.
Une lecture aisée des commandes, dérangements et défauts de position par l’intermédiaire d’un
afficheur LCD de 8 lignes de 40 caractères permettant la localisation des Lignes de Télécommande (L.T.)
concernées avec des libellés de
33 caractères.
La lecture d’un historique de 1000 événements horodatés. Les évènements au fil de l’eau pourront être
retranscris sur une imprimante externe.
Une transmission d’informations générales par contacts secs (1 contact Commun, Repos, Travail)
pour les informations suivantes : feu général, dérangement général.
Les Matériels Déportés (M.D.) pourront également contrôler de 1 à 4 lignes d’informations de début de
course et de 1 à 4 lignes d’informations de fin de course. Chaque ligne sera capable de gérer les contacts
de début de course ou fin de course en parallèle jusqu’à 6 DAS.
C - L’installation du C.M.S.I. :
Le Centralisateur de Mise en Sécurité Incendie (C.M.S.I.).
D - Les Dispositifs Actionnés de Sécurité :
Les Dispositifs Actionnés de Sécurité (D.A.S.) devront être conformes à la norme NF S 61-937.
Leurs dispositifs de déclenchement devront être électriques et compatibles avec les tensions de sortie et le
mode de fonctionnement des Matériels Déportés.
La tension de fonctionnement sera de 24/48/56VCC.
F - Le nombre de Zone d'Alarme :
Le Centralisateur de Mise en Sécurité Incendie (C.M.S.I.) devra pouvoir gérer plusieurs Zones
d’Alarme (Z.A.) avec une fonction U.G.A.1. (Unité de Gestion d’Alarme de type 1 conforme à la
norme NF S 61-936).
La gestion des issues de secours se fera conformément à MS 60 ET CO45 du règlement de sécurité.
G - La diffusion de l'alarme :
L’Équipement d’Alarme (E.A.) sera de type 1.
L’alarme restreinte sera signalée au niveau du Centralisateur de Mise en Sécurité Incendie et l'alarme
générale sélective sera être déclenchée automatiquement conformément à la norme NF S 61-936.
L’alarme générale sera diffusée par :
F - Le nombre de Zone d'Alarme :
Le Centralisateur de Mise en Sécurité Incendie (C.M.S.I.) devra pouvoir gérer plusieurs Zones
d’Alarme (Z.A.) avec une fonction U.G.A.1. (Unité de Gestion d’Alarme de type 1 conforme à la
norme NF S 61-936).
La gestion des issues de secours se fera conformément à MS 60 ET CO45 du règlement de sécurité.
- 326 -
G - La diffusion de l'alarme :
L’Équipement d’Alarme (E.A.) sera de type 1.
L’alarme restreinte sera signalée au niveau du Centralisateur de Mise en Sécurité Incendie et l'alarme
générale sélective sera être déclenchée automatiquement conformément à la norme NF S 61-936.
L’alarme générale sera diffusée par :
Des Diffuseurs d’alarme générale.
Des Diffuseurs Lumineux (D.L), diffusant un signal lumineux de 3cd de couleur rouge. Ce produit sera
impérativement certifié NF et associé.
CONCEPTION DES ZONES DE SECURITE INCENDIE :
A – zone d’alarme
B – zone de compartimentage C – zone de désenfumage
D – US Moteur
E- Arrêt Pompier en face avant du CMSI
PAYÉ A L’UNITE
PRIX N°7.110- TABELAU REPETITEUR :
 Affichage des informations concernant l’état des zones et des détecteurs de l’ECS avec texte
additionnel
 Mémoire d’évènements de 200 messages
 Libre programmation de max 4000 messages additionnels, chacun de 2x20 caractères
 Messages séquentiels via touches de défilement
 Surveillance de la ligne de communication avec l’ECS grâce à une source d’alimentation
interne
 Test de fonction des éléments d’affichage
 Choix d’affichage de base zone ou libellé
 Tension d'utilisation 9 ... 30 V DC
 Courant de repos env. 30 mA
 Courant de l'alarme env. 60 mA
 Température ambiante 0 °C ... 45 °C
 Température de stockage 0 °C ... 50 °C
 Indice de protection IP 30
 Boîtier ABS
 Couleur Blanc type RAL 9001
 Dimensions L: 206 mm H: 177 mm P: 48,5 mm
PAYÉ A L’UNITE
PRIX N°7.111- DETECTEUR THERMO VELOCIMETRIQUE ADRESSABLE Y/C CABLAGE :

Les détecteurs thermo vélocimétrique d'incendie seront de type ponctuels, identifiables
individuellement et constitués :
- 327 -
- D'un socle permettant leur fixation mécanique et le raccordement des câbles par bornes autobloquantes
sans vis et une possibilité de blocage mécanique évitant l'extraction malveillante du capteur.
- D'un capteur adapté aux phénomènes à détecter, fixé au socle par verrouillage baïonnette résistant aux
vibrations. Ce capteur comporte un élément électronique hermétiquement scellé interchangeable par simple
embrochage. Les divers types de capteurs devront être interchangeables dans les socles sans modification de
l'installation.
Tout détecteur et tout déclencheur manuel sera obligatoirement équipé d’un isolateur de ligne : cette solution
doit garantir le fonctionnement de la totalité de l’installation de détection et ce, en cas de défaut d’un tronçon
de câble ou d’un détecteur, à l’exception du seul détecteur en défaut.
Les détecteurs seront implantés au plafond des locaux protégés. Le voyant lumineux clignotant du socle des
détecteurs non directement visibles depuis le cheminement normal de reconnaissance sera répété par un
indicateur d'action visible depuis ce cheminement.
Ils seront certifiés selon la norme NF S 61-950 et S 61-962 et à ce titre, estampillés NF-MIC. Ils devront
répondre aux conditions d'exploitation suivantes :
 Température ambiante: - 25°C ...+80°C,

 Humidité relative maximum admissible: 95%,
 Mode de protection selon CEI: IP 43,
 Compatibilité électromagnétique élevée.
 Compatibilité électromagnétique élevée (résistance à des champs de 50V/m)
 Autotest intégré,
 Traçabilité (par la mémoire intégrée).
L’ensemble de l’ouvrage fourni, posé, raccordé et mis en service y compris filerie, tubage et toutes sujétions
de fourniture, de pose, de raccordement et de mise en œuvre conformément aux normes, règlements en
vigueur et aux règles de l’art.
PAYÉ A L’UNITE
PRIX N°7.112- DETECTEUR OPTIQUE DE FUMEE ADRESSABLE Y/C CABLAGE :

Ce prix comprend la fourniture du détecteur optique de fumée de marque Esser ou équivalente avec les
Ces détecteurs fonctionnent selon le principe de diffusion de lumière avec un capteur. La structure de la
chambre de mesure optoélectronique l’isole des phénomènes parasites, mais détecte les particules de fumée
blanche et noire de manière optimale.
Ils auront les spécifications suivantes :

 Équipé de deux LED : rouge pour le feu et jaune pour le dérangement détecteur
 Température ambiante : -10°°C à ± 65°C/mm
 Fonction thermo-vélocimétrique : 5° à 20°
 Fonction thermostatique : 59°C + 5°
 Humidité relative : 85% à 40°C
 Surface de détection : 30 m2
Le détecteur doit être conforme aux conditions particulières d'emploi.
PAYÉ A L’UNITE
PRIX N°7.113- DECLENCHEUR D’ALARME MANUEL Y/C CABLAGE:
- 328 -
Ce prix comprend la fourniture du déclencheur manuel adrerssable de marque Esser ou équivalente avec les
Les déclencheurs manuels d'alarme seront fixés à 1,30 mètre du sol. Ils seront implantés près des locaux à
sécuriser ou à proximité des cages d’escaliers, aux étages.
Le déclencheur manuel d’alarme est constitué d'un boîtier de couleur rouge, en matière plastique résistante
aux rayures et aux chocs IP55, équipé de couvercle de protection contre tous les déclenchements
accidentels et comportant un contact à fermeture commandée soit par le relâchement d'un bouton maintenu
en position intermédiaire d'attente par un verre à briser prédécoupé, soit par une pression sur ce bouton. Le
contact devra rester maintenu jusqu'à remplacement du verre à briser.
Ils devront être équipés d'un bornier de raccordement sans vis, d'une diode électroluminescente de couleur
rouge, signalant l'état d'alarme et leur fonctionnement pourra être testé à l'aide d'un outil approprié, de
l'extérieur sans ouvrir le boîtier.
Ce prix rémunère la fourniture, la pose et le raccordement de boîtiers déclencheurs manuel de type

adressable avec possibilité de réarmement par clé. Les boîtiers seront de type encastré ou en saillis (au
choix du maître d'œuvre) et implanté conformément aux plans.
SPECIFICATIONS:
 Température : -10°C à 50°C.

 Humidité relative : 85% à 40°C.
 Couleur du boîtier : Rouge
 Hauteur d'installation : suivant les normes en vigueur
 Équipé d'un voyant indicateur d'alarme et une clé de réarmement.
Les déclencheurs manuels adressables seront de type BG, à membrane déformable et protection par
couvercle transparent.
PAYÉ A L’UNITE
PRIX N°7.114- INDICATEUR D'ACTION Y/C CABLAGE :

Ce prix comprend la fourniture d’un indicateur d’action de marque Esser ou équivalente avec les
L'indicateur d'action est utilisé pour la signalisation lumineuse, en parallèle avec les détecteurs automatiques
d'incendie :
- L'indicateur d'action se présente sous forme d'un boîtier plastique blanc muni d'un
Voyant LED rouge.
- Les indicateurs d’action sont installés en report d’alarme au-dessus des portes d'accès des locaux
contenant un ou plusieurs détecteurs pour localiser rapidement les détecteurs.
- L'emplacement est sur les endroits des indicateurs existants.
- En alarme. Ils s'allument dès qu'un détecteur déclenche une alarme.
PAYÉ A L’UNITE
- 329 -
PRIX N°7.115- DIFFUSEUR SONORE D’ALARME Y/C CABLAGE :
Ce prix comprend la fourniture du diffuseur sonore de marque Esser ou équivalente avec les caractéristiques
minimales :

 Courant de l'alarme 22 mA ... 37 mA (selon paramétrage)
 Flash 0,5 Hz / 1 Hz (par défaut 0,5Hz)
 Couleur du flash Rouge (existe en blanc)
 Température ambiante -25 °C ... 70 °C
 Indice de protection IP 65
 Boîtier 7,5 m (réglage possible à 2,5 m)
 Installation Au mur
 Catégorie mur W-2,4-7,5
 Hauteur de montage du mur 2,4 m (maxi)
 Dimensions L: 135 mm H: 66 mm P: 95 mm
PAYÉ A L’UNITE
PRIX N°7.116- DIFFUSEUR SELECTIVE SONORE D’ALARME Y/C CABLAGE
Ce prix comprend la fourniture du diffuseur sélective de marque Esser ou équivalente avec les

 Consommation de courant 10 mA
 Puissance sonore 60 dB
 Puissance sonore 60 dB mini à 1 m
 Indice de protection IP23
 Dimensions L: 87 mm H: 87 mm P: 49 mm
L’ensemble de l’ouvrage, y compris toutes sujétions de fourniture, pose et raccordement de tous

les accessoires nécessaires pour le bon fonctionnement du système.
PAYÉ A L’UNITE
PRIX N°7.117- MATERIELS DEPORTES Y/C CABLAGE :

Les Matériels Déportés pourront gérer de 1 à 4 lignes de télécommande indépendantes les unes des autres.
Chaque ligne d’un matériel déporté pourra être paramétrée pour les types de
 Traiter les informations d’alarme des Zones de Détection incendie (ZD) venant d’un tableau
conventionnel ou adressable, de boucles de Déclencheurs Manuels (DM) conventionnels.
 Commander les Dispositifs Commandés Terminaux (DCT) dans les Zones de Sécurité
incendie (ZS):
 Evacuation (Diffuseurs d'évacuation)
 Désenfumage (Trappes et ventilateurs)
 Compartimentage (Clapets coupe-feu et Portes coupe-feu)
 Arrêt des systèmes de sonorisation
 Non arrêt ascenseur
- 330 -
 Economie de câblage avec des Voies de Transmission rebouclées

 Sécurité de fonctionnement avec des lignes d’alimentation redondantes ou rebouclées
 Adressage automatique des MD par reconnaissance du câblage
 MD en coffret étanche IP65 avec ICC
 Surveillance des lignes de télécommande et des lignes de contrôle permettant d’installer les
DAS à 400m max. des MD
 Exploitation conviviale
 Logiciel de paramétrage performant et convivial
 Modification simple et rapide de la configuration sans modifier le câblage
 Historique de 1000 évènements
 Sorties RS 232 pour GTC, UAE et imprimante
 Sortie RS 485 pour tableau(x) répétiteur (s) d’exploitation REP LCD 8000
 CMSI type A ou type B
 CMSI type B avec déclencheurs manuels conventionnels ou adressables
PAYÉ A L’UNITE
PRIX N°7.118- ALIMENTATION ELECTRIQUE SECOURUE:
Ce prix comprend la fourniture d’alimentation électrique secourue avec les caractéristiques minimales :
 Alimentation secourue 24Vcc 2,5 A en coffret métallique livrée avec 2 batteries 7 Ah.
 Surveillance et affichage des défauts.
 Alimentation destinée à l'alimentation des DAS à rupture
 Puissance consommée 65W
 Courant de sortie max 2,2A
 Tension de sortie 27 V DC contre les courts circuits
PAYÉ A L’UNITE
PRIX N°7.119- COMMANDE ET CONTROLE D’ASSERVISSEMENT

Le présent prix rémunère l'ensemble des câblages et raccordements nécessaires aux asservissements de
l'ensemble de l'installation : commande, contrôle, surveillance des lignes et signalisation de position des
D.A.S y compris les boîtiers d’asservissement et accessoires de commandes toutes sujétions de mise en
œuvre. à savoir :
 Commande et contrôle ventilateurs désenfumage ;
 Commande et contrôle arrêt climatisation et VMC ;
 Commande et contrôle non-arrêt ascenseur ;
 Commande et contrôle portes de compartimentage ;
 Commande et contrôle des clapets coupe-feu
 Commande et contrôle des caissons d'extraction
 Commande et contrôle des caissons d'air neuf
 Commande et contrôle des volets de désenfumage
 Commande et contrôle arrêt climatisation
- 331 -
 Commande et contrôle arrêt traitement d’air

 Commande et contrôle arrêt vmc
 Commande et contrôle non-arrêt ascenseur
 Commande et contrôle des portes de compartimentage
COMMANDE ET CONTRÔLE DES EXUTOIRES
La section des câbles C2 et CR1 sera fonction de la puissance et la longueur du circuit.

Les câbles seront de la série U 1000 RO 2V type C2 pour les équipements suivants :
- Clapets et volets coupe-feu avec Système électromagnétique à manque de tension.
- Ventilation mécanique par contact sec.
- Ventilateur de désenfumage par contact sec.
Les câbles seront de la série résistant au feu type CR1 pour tous les autres cas en particulier :
- Les alimentations des avertisseurs sonores
- Les contrôles de position des différents D.A.S
- Les autres cas
Tubage encastré :
La nature du conduit et son mode de pose, seront conformes à la norme C15.100 et aux
prescriptions prévues dans le C.P.T. du présent marché.
Ils seront de la série ICD6 - AE - NE - USE - Orange, de diamètres appropriés, aux sections de
câbles protégés, (Ø13, 16 - 21 ou 29 selon le cas). Il ne sera pas admis de conduits de diamètre inférieur au
Ø 13 pour le passage de câble U 1000 RO 2V, les conduits de Ø 9 et 11 mm seront prohibés.
Tubage apparent :
La nature du conduit et son mode de pose, seront conformes à la norme C15.100 et aux
prescriptions prévues dans le C.P.T du présent marché.
Les conduits seront de la série ICT 6-APE, NF ISO-Gris, ECO de diamètres appropriés aux
sections de câbles protégés, Ø11, 13, 16, 21 et 29, selon le cas et seront pose pour les câbles, locaux
techniques, en faux plafond et faux plancher pour les câbles courant faibles et dans tous les cas où une
protection mécanique est nécessaire.
Ou Ils seront posés sur des chemins de câbles pour la distribution dans des terrasses et endroits
où le tubage est interdit
Y compris toutes sujétions d'exécution, selon les normes en vigueur, et de toutes sujétions de
colliers, d'attaches, de pattes à vis, de chevilles et de colle SIKA pour les cheminements contre les parois
ayant reçues un cuvelage étanche
Le présent prix comprend aussi l'ensemble du câblage par type d'asservissement, fourni, posé et
raccordé en ordre de marche y compris boites de raccordements, modules déportés de raccordements pour
D.A.S, les DAS et les modules d'adaptation de commandes contrôle.
Payé à l’ensemble
TELEDISTRIBUTION
Un réseau de distribution de la télévision sera installé dans le bâtiment suivant les indications de la maîtrise
d’œuvre.
Dans le cas où les installations décrites dans le présent descriptif nécessiteraient l'adjonction d'autres
équipements et appareils pour la mise en œuvre et en service des installations, les prix de ces équipements et
appareils seront inclus dans les ouvrages proposés par le soumissionnaire et dans les prix du bordereau des
prix joint au présent cahier des charges.
- 332 -
Il ne sera prévu aucune plus-value pour rendre les installations conformes aux normes et règlements en
vigueur.
Les équipements du présent lot sont livrés complet y compris câblage, tubage et tout type de support et
protection nécessaires conformément aux normes et régalements en vigueur, protection des passages des
câbles, alimentations et toutes sujétions nécessaires de mise en œuvre, etc.
Les systèmes de courant faible seront de marque ALCAD, IKUSI, TRIAX ou équivalent, et bien représentés
au MAROC.
Les ouvrages seront livrés en parfait état de fonctionnement, réalisés conformément aux règles de l'art, aux
normes en vigueur et descriptions ci-après.
APPAREILLAGE
Les prises TV seront installées suivant les indications des plans Courants faibles dans les locaux suivants :
 Les chambres d’hébergement
 Les chambres de garde
 Les salles de détente du personnel
 Les salles de réunion
 Les locaux d’attente et les salons d’accueil
La solution décrite ci-après reste indicative, l’entrepreneur devra vérifier que cette solution répond
parfaitement aux fonctionnalités requises, dans le cas contraire, il devra proposer toute variante de son choix
de manière à ce que l’ensemble soit parfaitement opérationnel.
PRIX N°7.120- PRISE TV

Fourniture, pose et raccordement d'une prise de télévision complète de marque LEGRAND mosaic ou
équivalent, ayant les caractéristiques suivantes :
- Pour installation hertzienne et satellite avec démodulateur individuel ;
- Permettant la réception des émissions numériques ;
- Prises étoile blindées Classe A, compatible 4G Lte
- Equipée d’une borne de connexion automatique pour le raccordement du câble coaxial
- TV 5-68/120-62 MHz,
- FM 87.5-108 MHz,
- Satellite 950-2400MHz,
- Atténuation ≤ 1.5 dB.
- Conformes à la norme EN 50083 et à la Directive Européenne EM 50083-2
Le prix comprend en outre le mécanisme, la boite d'encastrement, la plaque, le support et accessoires y
compris:
- Tubage Ø21 encastré entre la prise de télévision et la gaine ou boite de dérivation correspondante;
- La prise complète ;
- Aiguille de tirage ;
- Accessoires de raccordement ;
- Essais et mesures ;
- Toutes sujétions de fourniture, de pose, raccordement et encastrement.
L’ensemble de l’ouvrage fourni, posé et raccordé y compris toutes sujétions d'accessoires d'installations et
de mise en œuvre.
PRIX N°7.121- AMPLIFICATEUR

Ce prix rémunère la fourniture, la pose et le raccordement d’un ensemble d’amplificateurs IKUSI, ALCAD
ou équivalent équipés d’atténuateurs et d’égaliseurs pour permettre la réception parfaite et sans interférence
de tous les programmes au niveau des postes les plus défavorables.
L’ensemble de l’ouvrage fourni, posé et raccordé y compris toutes sujétions d'accessoires d'installations et
de mise en œuvre.
- 333 -
PRIX N°7.122- DERIVATEUR DE DISTRIBUTION

Ce prix rémunère la fourniture, la pose et le raccordement d’un ensemble de dérivateurs multi-directions
vers les prises télévisions pour l’ensemble des utilisateurs.
NB : Ce prix rémunère L’ensemble des dérivateurs de chaque étage.si une zone peut avoir plusieurs
dérivateurs en cascade, ce prix rémunère l’ensemble.
Les dérivateurs seront placés dans les locaux techniques CF ou sur des endroits cachés.
L’entreprise doit justifier lors de la réception ces mesures qui vont être contrôlé par le BET par une équipe
spécialiste.
Ils seront de type professionnel de marque IKUSI, ALCAD, ANCARO, PHILIPS, TEKNIKSAT ou
similaire.
Les dérivateurs seront de type professionnels, leur affaiblissement de transfert et de passage doit être choisis
pour éviter toute distorsion du signal au niveau de la prise TV et avoir les niveaux dB recommandé de
l’ordre de 65 à 70 dB.
Ouvrage payé à l’ensemble de dérivateurs par étage pour avoir une répartition uniforme des niveaux DB y
compris toutes sujétions de fourniture et de pose.
PRIX N°7.123- REPARTITEUR DE DISTRIBUTION

La fourniture et la pose d’un ensemble de répartiteurs d'entrée pour la répartition des programmes satellites.
Ils permettront la distribution des signaux vers le dérivateur et les répartiteurs.
Ils seront de type professionnel à bornes de marque IKUSI, ALCAD, ANCARO, PHILIPS, TEKNIKSAT
ou similaire.
Ces répartiteurs seront installés dans la même armoire que l’ampli.
Le répartiteur est rémunéré dans ce prix de façon à satisfaire le nombre de dérivateurs.
Ouvrage payé à l'ensemble pour avoir une répartition uniforme des niveaux DB y compris toutes sujétions
de fourniture et de pose.
PRIX N°7.124- CABLE COAXIAL

Ce prix rémunère la fourniture, la pose et le raccordement de l’ensemble des câbles TV depuis les antennes
paraboliques et terrestres et vers les prises terminales de haute performance (Câbles entre les antennes et
station de tête et entre station de tête vers les prises TV passant par les dérivateurs et répartiteurs)
pour que l’installation fonctionne de manière parfaite. Ils seront de type coaxial, avec feuillard, tresse en
cuivre et gaine PE noire.
De marque ALCAD ou similaire.
L’ouvrage, fourni, posé et mis en service en ordre de marche y compris tubage et toutes sujétions de
fourniture, raccordement et accessoires de pose conformément aux normes et règles de l'art.
PRIX N°7.125- RÉSEAU DE CONDUITS

Ce prix rémunère l'ensemble des conduits encastré et apparent de diamètre adéquate depuis le chemin de
câble vers chaque prise TV.
L’ensemble de l’ouvrage fourni, posé et raccordé y compris toutes sujétions d'accessoires d'installations.
Payé à l’ensemble.
PRIX N°7.126- ANTENNE TERRESTRE TNT

Ce prix rémunère la fourniture, l’installation et le raccordement d’une antenne terrestre TNT permettant la
réception les programmes terrestres, y compris mât, génie civil (MASSIVE) et supports.
Ce prix comprend également un mat pour l’antenne de télévision Ø50 en acier galvanisé de
1.5m de hauteur scellé solidement sur la terrasse sans détériorer l’étanchéité.
- 334 -
L’ensemble de l’ouvrage fourni, posé et raccordé y compris mât et supports de fixation et toutes sujétions
d'accessoires d'installations.
PRIX N°7.127- ANTENNES PARABOLIQUES 1,80M YC LNB

Ce poste rémunère la fourniture, complète y compris supports, têtes LNB Quattro et génie civil
(MASSIVE) et le raccordement d’antenne parabolique fixe avec les têtes universelles LNB quattro
permettant la réception des programmes satellites de la solution retenue, en matériaux composite.
Les convertisseurs, les dimensions et la forme de la parabole devront être choisis convenablement pour que
le niveau signal/bruit soit aussi grand que possible.
L’ensemble de l’ouvrage fourni, posé et raccordé y compris génie civil, mât et supports de fixation, têtes
LNB et toutes sujétions d'accessoires d'installations.
VIDEOSURVEILLACE :
Le projet concerne la mise en place d’un ensemble de solutions de sûreté/sécurité, harmonisé pour assurer la
sécurité de l’établissement contre tout acte de vandalisme ou intrusion.
L’entreprise devra fournir :
- Les synoptiques nécessaire à la compréhension de l’architecture proposée
- Les attestations des fabricants de la validité de cette architecture.
- Attestation des constructeurs et des éditeurs des composants de la solution proposée précisant que ces
composants matériels et logiciels proposés ne figurent pas dans la liste fin de vie de support.
o Le logiciel de traitement et supervision

o Serveurs de stockage et de gestion des enregistrements
En outre, l’entreprise devra également fournir des attestations d’aptitudes à l’installation et le paramètrage et
d’accompagnement rédigées et signées par les fabricants dont les produits composent la solution.
Les caméras seront de marque reconnue mondialement avec une présence du fabricant ou d’un representant
agré au Maroc.
Fournir une attestation du support de service technique du fabricant 24h/24h et 7J/7J par Télephone ou
Email en langue Francaise
Ce réseau sera réalisé par liaison haut débit catégorie 6A F/FTP avec les équipements, les terminaux et les
accessoires de la même famille.
CAMERAS ET ACCESSOIRES
Un système de vidéosurveillance sera installé sur le site de l’hotel. Il permettra de visualiser 24h/24h et par
tout temps le site dans son intégralité depuis le Poste de Contrôle et de Sécurité (PCS) tout en assurant une
fonction de levée de doute.
Les caméras seront installées sur le périmètre exterieur du site et à l’interieur et la façade du bâtiment de
façon à permettre une surveillance optimale. Le nombre et le positionnement des caméras permettra le
recouvrement des caméras entre elles et évitera tout angle mort (qui peuvent être dû au relief du terrain).
L’entreprise devra présenter ses notes de calculs (en particulier le calcul du stockage) approuvées par le
fabricant.
Les cameras seront positionnés à une hauteur suffisante de manière :
- À les protéger contre les actes de malveillance,
- À visualiser une profondeur de champ suffisante malgré des obstacles potentiels,
- À ne pas être directement éblouies par les feux des véhicules, trains ou les éclairages du bâtiment.
Toutes les caméras seront fournies complètes en état de marche y compris :
- Leurs dispositifs de fixation adaptés à leurs implantations.
- Les caissons étanches pour le type extérieur et intérieur.
- 335 -
- Câblages, protections et alimentation éventuel.

- Résistance au UV et intempéries
PRIX N°7.128- CAMERA FIXE EXTERIEURE 5MP

Ce prix rémunère la fourniture, pose et mise en service de caméra mini dômes couleur IP 5MP pour usage à
l’extérieur jour/nuit à commutation automatique, montée dans caisson avec support de fixation adapté au
lieu d’installation.
Les caméras jour et nuit en couleurs proposées doivent être programmables avec auto commutation en
monochrome permettant une visualisation nette et claire de jour comme de nuit, équipées de capteurs MOS
de haute sensibilité.
Les caméras seront positionnées à une hauteur suffisante de manière à avoir une visibilité complète de
l’ensemble des halls et des couloirs y compris système de fixation adapté avec support.
Caractéristiques techniques des caméras :
- Capteur d’image CMOS à analyse progressive 1/1,8”
- Résolution du capteur 2592x1944 (5MP)
- Leds IR integré : haute puissance 850 nm porté 25m
- Objectif Vari focal : 3-10,5 mm avec Mise au point Auto/motorisée et Zoom à distance
- Auto Balance du blanc / int / Ext / ATW / manuel
- Sensibilité ; B/N(with IR LED) : 0 lx F1.2, Couleur : 0.03 lx,
- Ethernet 10/100 Ethernet, auto sensing, half/full duplex (RJ45)
- Alimentation : POE conforme à la norme IEEE802.3af, Classe 3
- Caisson Indoor/Outdoor : IK10 rated vandal IP66
- Detection de movement
- Analyse d’image par classification personne/véhicule intégrée
- Mode jour/ nuit Intelligent / Auto / On / Off
- Compression de flux conforme H.264 en flux multiples et compression Motion JPEG
- Une entree numerique et une sortie relay
- Conforme Norme ONVIF profile S et G
- Garantie 3 ans (fournir l’attestation de garantie par référence de camera)
L’ouvrage payé à l’unité, fourni, posé et raccordé en ordre de marche y compris Licence, support de fixation
et toutes sujétions d’accessoires d’installation et de mise en œuvre
PRIX N°7.129- CAMERA FIXE INTERIEURE 5MP

Ce prix rémunère la fourniture, pose et mise en service de caméra couleur de surveillance 5MP, IP, Ultra
HD, Détecteur de mouvements, 30 fps H.264/MJPEG/MPEG4 pour usage intérieur, montée dans caisson
avec support de fixation adapté à la charpente, béton, maçonnerie ou autre, type jour/nuit à commutation
automatique.
Les caméras jour et nuit en couleurs proposées doivent être programmables avec auto commutation en
monochrome permettant une visualisation nette et claire de jour comme de nuit, équipées de capteurs CMOS
de haute sensibilité en couleur et en monochrome.
Les caméras seront positionnées à une hauteur suffisante de manière à avoir une visibilité complète de
l’ensemble des quais y compris système de fixation adapté avec le support et aura pour fonction :
- Consultation en cas d’incident (vandalisme dégradation, agression…)

- Diminution du taux des fausses alertes
- Rôle dissuasif
- Couverture des zones ouvertes spacieuses
- Levée de doute
- Identification des biens et personnes
- 336 -
- Détection d’objet abandonné
La sensibilité suprême du capteur de la caméra lui permet l’affichage des couleurs vrais dans les zones
sensibles. Pour une protection contre les agressions dans les environnements externes, la caméra doit etre
enfermée dans un caisson ou boîtier IP66 résistant à la poussière et à la pluie. Renforce encore la robustesse
du périphérique en protégeant le câble à l'intérieur du support.
Caractéristiques techniques des caméras :
- Capteur d’image CMOS à analyse progressive 1/1,8 po

- Résolution du capteur 2592x1944 (5MP)
- Leds IR : haute puissance 850 nm
- Objectif Vari focal : 4.3-8 mm : F1.8 ou 9-22mm F1.6
- Auto Balance du blanc / int / Ext / ATW / manuel
- Ethernet 10/100 Ethernet, auto sensing, half/full duplex (RJ45)
- Alimentation : POE conforme à la norme IEEE802.3af, Classe 3
- Caisson Indoor/Outdoor : IK10 rated vandal IP66
- Masquage de zones On / Off
- Zoom Optique motorise
- Detection de movement
- Analyse d’image par classification personne/véhicule intégrée
- Mode jour/ nuit Intelligent / Auto / On / Off
- Compression de flux conforme H.264 en flux multiples et compression Motion JPEG
- Une entrée numerique et une sortie relay
- Garantie 3 ans (fournir l’attestation de garantie par référence de camera)
L’ouvrage payé à l’unité, fourni, posé et raccordé en ordre de marche y compris Licence, support de fixation
et toutes sujétions d’accessoires d’installation et de mise en œuvre
PRIX N°7.130- NVR D'ENREGISTREMENT

Ce prix rémunère la fourniture, l’installation et la mise en service d’un service d’enregistrement monté en
rack 19“. Il sera logé au local technique.
Le serveur hébergera le module Serveur du progiciel de vidéosurveillance. L’entrepreneur fera une note
de calcul du NVR de gestion et de stockage vidéo selon :
 Un enregistrement de 15 jours
 15 images / seconde
 Résolution d’enregistrement 1080p (2MP)
 Compression d’image en H265.
Descriptif du NVR :
 Port PoE 4 intégrés, 802.3 af/at.
 Enregistrement et relecture en compression H.265.
 x 2, 3.5’’ HDDs / SATA 3.0 (Max 12To).
 32 canaux.
 Fonctionnalité professionnelle : 24/24h
 Débit d’enregistrement 80Mbps.
 Sortie d’affichage local en full HD.
 Supporte les caméras IP en 3MP / 5MP.
 2 emplacements SATA y compris disque dure de capacité = (X To) selon la note de calcul).
 Fonctionnalité plug and play.
 Supporte les Smartphones Android, iPad et iPhone.
- 337 -
 License Open MS Windows Server 2019 Edition Enterprise

Note : La capacité de stockage doit être justifiée par une note de calcul, conformément aux exigences
du maître d’ouvrage.
Il est compris dans ce prix la fourniture, l’installation et toutes sujétions de fourniture de pose et de
raccordement.
De marque UNIVIEW ou CDVI TRACKER ou techniquement équivalent.
PAYÉ A L’UNITE
PRIX N°7.131- MONITEUR 42 POUCES +POSTE DE TRAVAIL

Ce prix rémunère la fourniture et la pose :
D’un poste d’exploitation :
Ordinateur :
 Système d’exploitation : Windows 10 Pro 64 bits.
 Processeur : 8ème génération, coreI7 processeur.
 UHD carte graphique (fréquence 3,6 GHz peut atteindre 4GHz avec un la technologie turbo booster,
12MB cache ,6 cores).
 RAM 8GB minimum.
 Stockage : 1TB.
 DVD : slim DVD-ROM.
 Audio : Universel audio jack / haut-parleur intégrer.
 2 ports USB 3.1 (rapide).
 Port VGA /un port HDMI.
 LAN /WLAN disponible.
 Souris et clavier.
 Certifié CE
 Garantie 1ans.
Ecran d’affichage :
 Type d’écran : LED backlight.
 Dimension : 42’’ minimum affichant 16 vignettes simultanément
 Luminosité : 250 cd / m².
 Type : professionnel 24/24h
 Contraste ratio : 3 000 :1 statique, 5 000 000 /1dynamique.
 Ratio de réponse : 5ms.
 Couleur de la carcasse : Noir.
 Résolution native : FHD (1920x1080 @50Hz).
 Accessoires : Ecran Anti-réflexion, sélection de langages, Led, Plug and Play, télécommande.
 Un port VGA.
 Un port HDMI.
 Consommation : 25W allumé et 0,5W au repos minimum.
 Certifié CE.
 Garantie 1ans.
Le moniteur doit pouvoir afficher la totalité des caméras; et ceci de façon totalement ergonomique. Il devra
être commandé directement depuis le poste de contrôle graphique.
Il devra être totalement pilotable à partir des postes de gestion graphique. Le dimensionnement, la
disposition, la taille et l’affichage des vignettes doit être complètement dynamique, et doit pouvoir être
exécuté soit de façon manuelle (Bouton de script sur l’interface graphique) soit de façon automatisée (Sur
événement par exemple).
Le moniteur 42 pouces devra être de marque reconnue et devra lui répondre aux dernières normes de qualité
en vigueur, et ayant au moins les caractéristiques techniques suivantes :
Résolution FULL HD.
Taux de contraste : 3000 :1 ;
Les équipements destinés à l’exploitation du P.C.S. permettront :
- 338 -
La visualisation sur le moniteur d’une ou plusieurs caméras du bâtiment de manière permanente ou en mode
cyclique automatique, ou par commande manuelle (l’accès à la visualisation de certaines caméras sera
restreint en fonction des droits d’accès au système de l’opérateur).
La possibilité de se connecter à distance afin de consulter les images en temps réels ou celles stockées sur
l’enregistreur numérique.
Il est compris dans ce prix la fourniture, l’installation et toutes sujétions de fourniture de pose et de
raccordement.
L’ordinateur de marque DELL ou HP ou techniquement équivalent.
L’écran de marque Sony ou Samsung ou techniquement équivalent.
PAYÉ A L’UNITE
PRIX N°7.132- BAIE 6 U

Ce prix comprend la fourniture d’une baie informatique de 6U 600x600 avec les caractéristiques minimales :
 Couleur : RAL 7035 ou RAL 9005
 Dimensions 600x600, 6U
 Rampes de 8 prises électriques de 8 Prise 2P+T minimum avec disjoncteur. Les deux racks doivent
être mis à la terre avec un kit de mise à la terre dédié.
PAYÉ A L’UNITE
PRIX N°7.133- CABLAGE ET ACCESSOIRES VIDEOSURVEILLANCE

Ce poste comprend l’ensemble du câblage du système et principalement :
 Les câbles informatiques entre les divers équipements catégorie 6A F/FTP.

 Les conduits apparents ou encastrés nécessaires.
 Les boites de dérivation.
 Le paramétrage et la programmation des divers équipements.
 La mise en marche.
 La formation du personnel du Maître de l’ouvrage.
Ce poste comprend l’ensemble du câblage et mise en marche du système
- 339 -
OUVRAGE PAYÉ A L’ENSEMBLE
PRIX N°7.134- POINT D’ACCES WLAN AVEC CONTROLEUR

Les points d’accès proposés devront répondre aux spécifications suivantes :
 De type Indoor
 Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568.
 Conforme aux normes européenne (Marquage CE).
 Fonctionne avec les normes 802.11 b et 802.11 g, 802.11n
 Interface Ethernet 10/100/1000 Base-T (RJ-45)
 Support de l’authentification par 802.1X (EAP-MD5/TLS/TTLS/PEAP/
WPA2(AES)/WPA(TKIP)
 SNMP v.3
 Fonctionnement avec ou sans contrôleur
 Sécurité renforcée avec la prise en charge du protocole RADIUS
 Reconnaissance RFID intégrée pour les dispositifs Aeroscout™ afin d'effectuer le suivi des
clients sans fil
 Filtrage WIFI par adresse MAC
Fonction d'équilibrage des charges pour optimiser les trafics importants et la redondance sur le réseau
La radio MIMO 2x2 de 2,4 GHz délivre un débit réseau allant jusqu'à 300 Mbps, dispose de la
technologie RadioProtect.
L’ouvrage, fourni, posé et mis en service en ordre de marche.
De marque D-LINK ou CISCO ou techniquement équivalent.

PAYÉ A L’UNITE
PRIX N°7.135- MUR D’IMAGE
Le dispositif mur d’affichage d’imageries informatiques, de cartographie, d’images fixes et vidéo permettra
aux différents opérateurs de partager les mêmes niveaux d’information sur le même mur d’image en
mosaïque, multi-visualisation ou une image en plein mur d’image
La solution proposée par le prestataire doit être de type salle de contrôle et centres des opérations haut de
gamme et doit être interopérable avec le module mur d’image de la solution de gestion de vidéosurveillance.
L’éditeur de la solution doit être reconnu mondialement pour la conception des solutions pour salle de
contrôle.
Le mur d’image doit être livré avec un support de fixation complet en 2x2 avec une fonction Pull-out/Prop-
open à adapter à l’emplacement prévu à cet effet dans la salle de contrôle.
Ce système comprend 4 écrans 55'' LED 16:9 Full HD Bord à bord 3.8mm et 2 contrôleurs d’affichage ayant
au minimum les caractéristiques suivantes :
Ce prix rémunère la fourniture et mise en service d’un écran 55'' LED 16:9 Full HD bord à bord 3.8 mm
ayant au minimum les caractéristiques suivantes :
- Ecrans 55 '' Full HD résolution

o Résolution : 1920 x 1080 Full HD
o Densité de pixels : 40 dpi
o Luminance : 450 cd/m2
- 340 -
o Contraste : 3500:1
o Refroidissement : Ventilateurs très silencieux
o Entrée vidéo digital :
 1x Connecteur d’extension interface minimum
 1x DVI minimum
 1x HDMI minimum
 1x Port OPS minimum
o Contrôle entrée :
 Câble de contrôle à distance
 RS232
o Télécommande : Commande infrarouge à distance
o Consommation : 290 W (max)
- logiciel de gestion d'écran à distance (on / off, réglages, alarmes ...)
- Système de réglage automatique de la couleur et de la luminosité.
- Séparation de 3,5 mm. entre les écrans
- Alimentation à distance et redondante
- Contrôleur graphique NSD-410 avec 8 entrées DVI
- Cartes graphiques pour alimenter jusqu'à 8 écrans (Full HD).
- Processeur Core 3.6GHz Intel Core (TM) i7 Core (TM)
- Disque dur RAID-1 de 100 Go
- 16 Go de RAM.
- Système d’exploitation MS Windows 10
- Ce contrôleur permet de décoder le contenu vidéo IP (jusqu'à 24 flux en résolution SD) et
d'afficher jusqu'à 8 signaux DVI-SL.
- Logiciel de gestion CMS
- Licence système (serveur)
- 1x licence Display Agent (logiciel installé dans le contrôleur pour gérer le contenu affiché à
distance)
- 5x Licences barre latérale (logiciel opérateur)
- 36x Viewer (un pour chaque fenêtre qui affiche des vidéos ou des bureaux)
- 1 licence de langue
- Accessoires
o Câblage en cuivre de 15 mt entre le contrôleur et les écrans
o Câblage de 10mt entre les écrans et l'alimentation externe
- Installation et mise en service
L’ouvrage payé à l’ensemble, fourni, posé et raccordé en ordre de marche y compris support, raccordement
et mise en service
TELEPHONIE
PRIX N°7.136- AUTOCOMMUTATEUR IPBX

La plate-forme de communication IP proposée par le soumissionnaire devra prendre en charge au
minimum les fonctionnalités téléphoniques standards et devra aussi prendre en charge également les
fonctionnalités téléphoniques sur les modèles de téléphones qui le supportent :
- 341 -
 Fonction intercom : Selon la ligne, un appel pourra passer en réponse automatique avec établissement
immédiat de la communication (téléphones d’urgences).
 Multi-ligne : Les postes devront pouvoir être dotés de plusieurs lignes distinctes (numéros d’annuaire
différents, éventuellement accessibles en SDA). Ces lignes pourront être partagées par plusieurs
postes. La visualisation de l’état de la ligne, la sonnerie simultanée et l’interception d’appel devront
être possibles.
 Mobilité : Les utilisateurs devront avoir la possibilité de s’identifier temporairement sur n’importe
quel terminal afin de récupérer leur profil et leur(s) ligne(s) téléphonique(s).
 Filtrage simple : Il devra être possible de constituer des ensembles de filtrage (au minimum 1
filtreur/1 filtré), avec les fonctionnalités suivantes :
 Supervision,
 Interception d’appel,
 Ligne personnelle et ligne filtrée avec renvois différenciés par ligne sur non réponse et
occupation,
 Va et vient, transfert, conférence,
 Fonction intercom
 IPMA : Permet de répondre au besoin de filtrage Patron/secrétaire.

 Groupements de postes : Le système devra permettre la création de groupements de postes, avec la
possibilité de distribution séquentielle.
 L’autocommutateur IPBX Hybride installé devra assurer les fonctionnalités suivantes :
Fonctionnalités à assurer par l’IPBX Hybride

Appel local
Double appel
Va-et-vient
Renvoi programmé
Renvoi variable ou temporaire
Renvoi sur occupation
Renvoi sur non-réponse
Renvoi vers l'extérieur
Réémission du dernier numéro
Numéros interdits
Numéros abrégés
Eventualité de L'affichage du numéro et du nom de l’appelant des autres constructeurs
Affichage du numéro composé
Musique de mise en attente
Consultation d’appel en attente
Appel rapide
Sonnerie différenciée entre appels interne et externe
Conférence à trois
Décrochage automatique (pré décroché)
Historisation depuis un poste des derniers appels composés, reçus et en absence
Prise d'appel en attente
Retrait et annulation de la conférence
Recherche de personnes
Groupement de poste
Protections contre les renvois et les interceptions
Interception d'appel
Interception d'appel dans un groupe
Groupement des postes
Retrait temporaire du groupe
Rappel automatique sur poste libre ou occupé
Parcage
- 342 -
Verrouillage par code

Fonction intercom
Multi-ligne
Mobilité
Filtrage simple
IPMA
PAYÉ A L’ENSEMBLE
PRIX N°7.137- POSTE TELEPHONIQUE IP TYPE 1

Fourniture, pose et mise en service de Poste téléphonique IP pour les directeurs ayant les caractéristiques
suivantes :
 Bluetooth
 Profil mains libres (HFP),
 Phonebook Access Profile (PBAP)
 Messagerie vocale, ID d'appelant. Appel en instance, Renvoi automatique, Transfert d'appel,
Mise en attente d'appel.
 Fonction de message en attente
 Type de composition : Clavier
 Fonction audioconférence
 Fonction Interphone
 Mains libres : numérique bidirectionnel
 Possibilité de l’enregistrement Vocal
 Nombre de boutons programmables : 5
 Minuteur d'appels, Interphone
 Musique en attente
 Prise en charge de plusieurs protocoles VoIP, commutateur Ethernet intégré
 Protocoles VoIP : SIP, SDP
 Codecs vocaux : G.722, G.729a, G.711u, G.711a, iLBC, iSAC
 Codecs vidéo : H.264
 Lignes prises en charge : 5 lignes
 Qualité de service : IEEE 802.1Q (VLAN), IEEE 802.1p
 Attribution des adresses IP : DHCP, statique
 Sécurité : IEEE 802.1X , TLS
 Prise en charge Power Over Ethernet (PoE)
 Protocoles réseau : TFTP, UDP, Cisco Discovery Protocol (CDP), DNS, HTTPS, Link Layer
Discovery Protocol (LLDP), SRTP, Link Layer Discovery Protocol – Media Endpoint Discovery
(LLDP-MED), RTCP, RTP, GARP
 Nombre de ports réseau : 2 x Ethernet 10Base-T/100Base-TX/1000Base-T
 Affichage à cristaux liquides – couleur
 L’affichage du numéro et du nom de l’appelant
 Eventualité de l’affichage du numéro et du nom de l’appelant des autres constructeurs
 Taille d'écran : 5"
 Résolution écran : 800 x 480 pixels
 Rétroéclairé
- 343 -
 Résolution d'appareil photo : 1280 x 720

 Chaque poste sera livré avec deux cordons Ethernet RJ45 de cat 6eA ; (2 et 5 mètres)
 L'interconnexion, la fixation et la connexion avec l'existant.
Y/c dans ce prix l’adaptateur secteur qui sera compatible avec la téléphone IP proposé.
Le soumissionnaire devra proposer les licences, modules et cartes d’accès nécessaires pour le bon
fonctionnement de la solution et l'intégration avec l'IPBX.
PAYÉ A L’UNITE
PRIX N°7.138- POSTE TELEPHONIQUE IP TYPE 2

Fourniture, pose et mise en service de Poste téléphonique IP pour les chambres de l’hôtel, ayant les
caractéristiques suivantes :
 Dispose d'un écran de 3 pouces au minimum,
 Dispose de deux interfaces Ethernet switch intégré 10/100 Mbps au minimum,
 La consommation électrique est au maximum de 4W (classe 1),
 Commutateur data intégré permettant de brancher le PC de l’agent sur le poste téléphonique،
 Support des V LA N IEEE 802.1 P/Q et le marquage du champ DSCP
 Télé-alimentation par le réseau local,
 Support du protocole sRTP en utilisant le cryptage AES,
 Support du TLS (Transport Layer Security) pour crypter les flux de signalisation via le cryptage
AES,
 Haut-parleur, numérotation sans décrocher et écoute amplifiée,
 Appartenance possible de tous les postes IP présentés à un groupement de postes,
 Configuration complète locale ou automatique via DHCP
 Emission directe des fréquences DTMF, sans séquence de touche préalable,
 L’affichage du numéro et du nom de l’appelant
 Eventualité de L’affichage du numéro et du nom de l’appelant des autres constructeurs
 Support du protocole CDP,
 Indicateur visuel de présence d’un message vocal.
 Chaque poste sera livré avec deux cordons Ethernet RJ45
Y/c dans ce prix l’adaptateur secteur qui sera compatible avec la téléphone IP proposé.
Le soumissionnaire devra proposer les licences, modules et cartes d’accès nécessaires pour le bon
fonctionnement de la solution et l'intégration avec l'IPBX.
PAYÉ A L’UNITE
CONTRÔLE D'ACCES
Le système de contrôle d’accès et de gestion de temps doit être composé des éléments suivants :
 Contrôleur
 Unité de gestion des portes
 Station d’encodage des cartes à proximité et de l’enrôlement biométrique
 Atelier de fabrication de badges
 Logiciel de contrôle d’accès
 Serveur de centralisation
 Postes client de traitement
 Portique de détecteur de métaux
L’ensemble est géré par un serveur de gestion, localisé dans la salle serveur.
Le système de contrôle d'accès permet de gérer :
- 344 -
• En permanence l’accès des personnes à certains services ou certaines zones

• En dehors des heures de service, l'accès des personnes aux entrées principales des bâtiments,
• L'accès des véhicules aux parkings et cours intérieurs
• En cas d’alarme évacuation, toutes les portes contrôlées par le système de contrôle d’accès peuvent
être libérées. Une programmation détaillée sera propre à chaque porte. Une liste des personnes présentes
sera automatiquement imprimée en cas de besoin
Le système est prévu pour gérer jusqu’à 20 portes et 5000 utilisateurs. Le système est multi utilisateurs,
c’est à dire que plusieurs postes de travail peuvent communiquer simultanément avec le serveur de gestion
du système.
PRIX N°7.139- CONTRÔLEUR 2 PORTES
Le contrôleur doit récolter les différentes données via une connexion TCP/IP et/ou RS-485 et prendre les
décisions en fonction des paramètres de configuration du système. Celle-ci est réalisée à l’aide du logiciel de
contrôle d’accès et de pointage. Le contrôleur est alors complètement autonome. Lors d'une connexion avec
le serveur de gestion, le contrôleur doit transférer l'ensemble des événements vers la base de données du
serveur. Dans ces conditions, le serveur joue le rôle de superviseur.
Le contrôleur doit être mixte TCP/IP et RS-485 avec boîtier et alimentation. Il doit avoir au minimal les
 Jusqu'à 4 portes
 Mémorisation des 100.000 derniers événements
 Anti pass back général
 50 types de semaines et 100 catégories d’accès
 4 Mo de mémoire pour l’enregistrement des mesures
 Sorties relais pour l’alarme
 Liaison PC via TCP/IP (connecteur RJ45) pour la configuration et l’analyse
 Emplacement pour batterie 12 V / 7 Ah
 Liaison vers les modules d’acquisition et unités d’accès via TCP/IP
 Connecteur RJ45 et / ou via RS-485
Prestations payées pour l'ensemble y compris toutes sujétions de fournitures et de pose
PRIX N°7.140- LECTEUR BIOMÉTRIQUE DE BADGE
Ce prix rémunère la fourniture et pose d’un lecteur à montage en encastré ou saillant ou sur potelet, résistants aux
intempéries et à la poussière et supportant les badges.
Ces lecteurs d’accès doivent avoir les caractéristiques suivantes :

 Lecteur entièrement moulé 13.56kHz
 Fournit une protection maximale contre les infiltrations d'eau permettant un montage à la fois à
l'intérieur et à l'extérieur.
 LED intégrées
 Donne une indication visuelle claire de l'état de l'accès.
 Buzzer intégré
 Donne une rétroaction sans ambiguïté de la carte lue.
 Choix du format de sortie
 Permet une connexion à la majorité des systèmes de contrôle d'accès.
 Technologie de badge ISO1443-A, MIFARE Plus, DESfire ,Classic
 Température de fonctionnement -20°C à +55°C, 0 à 95%RH (sans condensation)
 Dimensions 45x130x17 mm
Les lecteurs de badge seront de la marque CDVI, TDSI ou équivalent
- 345 -
L’ouvrage, fourni, posé et mis en service en ordre de marche y compris tous supports de fixation,
réservation ou tranchée et toutes sujétions de mise en œuvre sera payé à l’ensemble
PRIX N°7.141- STATION D’ENCODAGE DES CARTES À PROXIMITÉ ET DE L’ENRÔLEMENT

BIOMÉTRIQUE
Fourniture, pose et raccordement de station d’encodage des cartes à proximité de l’enrôlement biométrique
PRIX N°7.142- CONTACTS D’OUVERTURE DE PORTE

Les contacts de porte seront de type magnétique à encastrer, anti-sabotage, limitant les fausses alarmes
dues au jeu normal de la porte pour le contrôle d’intrusion.
Ils ont les caractéristiques techniques suivantes:
 Raccordement: 4 conducteurs
 Tension: 24 V
 Intensité: max. 0,5 A
 Dimensions: diamètre 20 mm et longueur 40 mm.
Ce contact doit signaler si la porte est fermée ou ouverte. Il doit être branché sur un système d’alarme
qui signale l’état de la porte.
Le contact sera de marque TDSI, CDVI ou équivalent.
réservation ou tranchée et toutes sujétions de mise en œuvre sera payé à l’ensemble.
PRIX N°7.143- EQUIPEMENTS PORTE

Le choix des dispositifs de verrouillage sera basé sur le principe d’une sécurité positive et donc sur un
système à rupture de courant afin d’assurer la sécurité des biens et des personnes.
L’entreprise doit la fourniture et l’installation des kits complets de contrôle d’accès et d’intrusion des
portes comprenant :
 Contact magnétique (Détecteur d’ouverture de porte lié à l’intrusion)
 Ventouse 300Kg ou gâche anti panique pour les portes secours
 Accessoires d’installation, câbles, goulottes…
 Câblage et raccordement
 Mise au point de la vitesse de fermeture des portes.
PRIX N°7.144- LOGICIEL DE CONTRÔLE D’ACCÈS
Fourniture, pose d’un logiciel de contrôle d’accès.

PRIX N°7.145- CABLAGE ET ACCESSOIRES CONTROLE D’ACCES
- 346 -
Ce poste comprend l’ensemble du câblage et les accessoires du système de contrôle d’accès

PRIX N°7.146- INTEGRATION, INSTALLATION ET MISE EN SERVICE DE LA SOLUTION DE

CONTROLE D'ACCES
L’entrepreneur doit effectuer les travaux de fixation des unités de gestion de portes, contrôleurs, matériels
encombrants, terminaux, système ferme portes et gâches électriques ainsi que le câblage informatique et
électrique nécessaire pour assurer le bon fonctionnement du système de contrôle d’accès. Tous les travaux
de raccordement, câblage et fixation des différents équipements devront être exécutés selon les normes en
vigueur au Maroc. La réalisation du câblage informatique et électrique pour la connexion des badgeuses au
réseau local sont à la charge de l’entrepreneur qui fournira également l’ensemble des accessoires
d’installation nécessaires au bon fonctionnement et au respect de l’esthétique du site (boitiers de jonction,
convertisseurs, goulottes, etc.). Le titulaire s’engage par ailleurs à respecter l'architecture des bâtiments où
seront installés les équipements objet du présent marché.
PRIX N°7.147- PORTIQUE DETECTEUR DE METAUX
Portique de détection de métaux répondant aux Standards de Sûreté Internationaux. Un afficheur à “hauteur
d’homme” indique, grâce à un jeu de témoins lumineux (LED), la position de l’arme sur la personne. La
technologie employée permet de discriminer une quantité élevée d’objets métalliques d’emploi commun sur
les personnes inspectées, avec un nombre minimal d’alarmes intempestives
Spécifications techniques suivants :
 Protection IP 55 (EN 60529)

 Alimentation : 90-264V AC/45-65Hz
 Sensibilité : 60 niveaux de sensibilité dans chaque programme. 16 zones de détection horizontales
distinctes avec sensibilité réglable indépendamment de 0 à 200%.
 Alarme : Alarme Audible et Visible. Barre d’affichage multizone pour localisation de hauteur.
Signaux de mesure verts et rouges proportionnels à la masse de l’objet détecté.
Calibration automatique ou manuelle..
CONTRÔLE D'ACCES POUR LES CHAMBRES
PRIX N°7.148- LOGICIEL DE GESTION
Le logiciel sera basé sur interface WEB installé sur le serveur et les stations clientes fonctionnant sous un
lien web interne au réseau et multi site, possibilité d’interfacer avec la vidéo surveillance, génération des
rapports complets concernant les utilisateurs, les autorisations, les opérations, ainsi que les audits des
serrures et des lectures des cartes, les mises à jour du logiciel sont partagés immédiatement avec le poste de
l’opérateur , Marque ASSA ABLOY Référence Vision (Ving Card), ayant les caractéristiques :
- 347 -
 Gérer Jusqu’à 16 000 utilisateurs et 10 000 lecteurs

 Compatible avec des bases de données MS-SQL
 Interface avec le logiciel de gestion (PMS)
 Personnalisation des droits d’utilisation pour la direction et le personnel de réception
 Audit des opérations de configuration des cartes clés, les autorisations utilisateur/groupe, les
rapports sur les erreurs liées aux cartes clés
 Possibilité de travailler sur plusieurs postes simultanément.
 Les rapports des serrures (état des piles, évènements, historiques) seront communiqués au serveur en
réseau virtuel à la base donnée via les badges staff.
PRIX N°7.149- CARTE RFID
Fourniture de carte RFID qui peut fonctionner dans de multiples environnements, ne nécessitant aucun
contact pour fonctionner.
PRIX N°7.150- SERRURE ELECTRONIQUE
La fourniture d’une serrure au niveau de la porte de la série ALFA de marque ASSA ABLOY ou équivalent.
La serrure électronique sera conçue et fabriquée conformément aux plus stricts critères de qualité.
La serrure doit être compatible avec la technologie d’insertion d’une bande magnétique et avec la
technologie ContactLess RFID apportant :
Technologie 13,56 MHz
Compatible avec les normes suivantes :
 ISO 14.443 A (MIFARE)

 ISO 14.443 B
 ISO 15.693
Caractéristiques
 Serrure Électronique autonome avec technologie à bande magnétique ou RFID sans contact.
 Alimentation par piles 3AA assurant une durée de vie normale de trois ans.
 Mémorisation des 100 derniers événements.
 UL-Système répertorié pour usage sur portes coupe-feu.
 Béquille en laiton avec paliers autolubrifiés ayant une longue durée de vie.
 Corps de serrure à mortaise haute sécurité disponible en versions ANSI et EURO.
 Construction de gâche en acier à 3 points avec mécanisme antifriction.
 Pêne dormant en acier trempé avec engagement complet d'environ 25 mm (ANSI).
 Fonction antipanique : le pêne dormant et la gâche sont automatiquement rétractés par la
poignée intérieure pour une sortie facile en cas d'urgence.
 Conformité aux normes ADA (Americans with Disabilities Act –clients avec handicaps
physiques).
 Flasque haute qualité avec finition Inox.
 Mémoire de serrure reprogrammable
 FLASH RAM prête pour l’avenir.
 Lecteur de carte sans erreur qui lit à l’insertion et au retrait de la carte pour une précision
optimale.
- 348 -
Compatible avec les plates-formes logicielles du système VISION BASIC.
L’entreprise aura à sa charge la fourniture et la pose des serrures y compris formation, tous accessoires et
toutes sujétions.
PRIX N°7.151- ECONOMISEUR
Fourniture et pose d’une gamme complète d'économiseurs d'énergie de la marque ASSA ABLOY ou
équivalent, compatibles avec les cartes d'accès.
Il permet de :
 Faire la différence entre les cartes « clients » et les cartes « employés ». Ainsi, les clients peuvent
être les seuls à avoir accès au système de climatisation et aux matériels électriques de l’appartement.
 Désactivation du système de climatisation et des matériels électriques lorsque les clients quittent leur
chambre
 Extinction de la lumière après un laps de temps assez court lorsque les clients retirent leur carte
d'accès de l'économiseur d'énergie
 Affichage LED pour plus de visibilité
 Alimentation autonome et consommation énergétique réduite (10 A/m en mode Veille et 20 A/m en
mode Activé)
 Activation possible uniquement avec les cartes d'accès de l'appartement uniquement avec les cartes
magnétiques de la série Intelligent et avec les économiseurs d'énergie de la série Intelligent RFID.
Y compris toute sujétion de fourniture et de pose câblage, raccordement et mise en marche, et tout sujétions.
PRIX N°7.152- PROGRAMMATEUR PORTABLE
Le programmateur portable sera autonome et portatif, il permet de programmer les serrures électroniques, et
il sert également à réaliser des audits, de marque ASSA ABLOY ou équivalent ayant les caractéristiques
suivantes :
 Initialiser les portes

 Collecte d'audit.
 Mettre à jour les verrous (profil de porte & horloge interne).
 Diagnostic des portes.
 Ouverture d'urgence.
 Mise à jour du microprogramme.
 Certificats : EN 55022 (1994), Class B • EN 50082 (1997).
 PC connexion: USB, RS232.
PRIX N°7.153- ENCODEUR RFID
L’encodeur des cartes sert à encoder les cartes d’accès pour les clients et le personnel, de plus, il sert
également à réaliser des audits, Marque ASSA ABLOY ou équivalent.
Caractéristiques :
- 349 -
 Configuration par micro-interrupteurs pour contrôler les données à lire et l'interface avec le
dispositif externe.
 L'interface avec le dispositif externe peut être RS232, OMRON et WIEGAND.
 Courant demandé : Source 12 v CC (fournie).
 Connexion au dispositif externe : Connecteur femelle type D à 9 broches (à connecter au port en
série).
 Données lues par le lecteur de bureau : ROM CODE, TRACKS ON KEY, WIEGAND CODE.
 PC connecte USB, Réseau.
 Mise à jour des cartes
PRIX N°7.154- FORMATION ET MISE EN PLACE DU SYSTEME
L’Entrepreneur établira un programme de formation sur le système fourni et sur les technologies y afférentes
en général.
Le titulaire doit réaliser deux types de formation, à savoir :

 Une formation destinée aux personnels exploitants
 Une formation destinée aux techniciens pour le suivi et la maintenance du système.
La durée du stage de formation est de trois jours pour un groupe de cinq techniciens. Le stage se déroulera
en langue française et aura lieu lorsque l’ensemble de l’installation sera mis en œuvre et en parfait état de
fonctionnement.
L’Entreprise fournira durant ce stage à chaque technicien l’outil pédagogique de formation:

 Manuels techniques,
 Notices d’entretien et de maintenance
 Les documents nécessaires à la compréhension des principes théoriques et pratiques en français.
La formation concernera :
 La description fonctionnelle de l’ensemble des équipements
 La méthodologie de recherche des pannes, les points tests
 Le rechargement et les réinitialisations de ces équipements
 Les incidents les plus fréquemment rencontrés
L’ouvrage est payé à l’ensemble y compris toutes sujétions de fourniture de supports de formation et de
documentation.
SONORISATION
PRIX N°7.155- PRE-AMPLIFICATEUR:
Fourniture et pose d’un préamplificateur mélangeur 2 sorties permettant de router chacune des 10 entrées
vers une des 2 sorties ou les 2.
 Disposant de 8 entrées MICRO (CH 1 à CH 8) de 7 entrées LINE (CH 2 à CH 8) de 2 entrées stéréo
ainsi que 2 entrées prioritaires.
 Une alimentation 18V permet d'alimenter les 8 entrées MICRO et un équaliseur 3 bandes permet
d'effectuer des corrections indépendamment sur les 2 sorties.
 Il peut être alimenté par secteur ou par alimentation de secours 24 VDC.
 Alimentation : 230 VAC 50 Hz - 24 VDC
 Alimentation phantom : Alimentation phantom
 Bande passante : 20 Hz - 20 KHz
 Entrées : MIC (CH 1 à CH 8) : XLR -60 dB / 600 Ohm - LINE (CH 2 à CH 8) : Jack mono 6.35mm
-30 dB / 10 KOhm - STEREO : RCA -30dB / 10 KOhm
- 350 -
 Sorties : XLR +4dBm / 600 Ohm

 Sorties enregistrement : -6dB / 10 KOhm
L’ensemble de l’ouvrage tel que décrit ci avant, y compris toutes sujétions de fourniture de pose, raccordé,
testé et mis en service sera payé à l’unité
PRIX N°7.156- AMPLIFICATEUR:

Fourniture et pose d’un amplificateur disposant d’une Phantom individuelle, EQ 3 bandes sur chacun des 6
entrées universelles mic sym. ou ligne sur XLR. En face avant les niveaux de voie et généraux, réglage de
basse et d’aigus, l’interrupteur général, les contrôles d’indicatif et de zonage.
Les entrées 1 et 2 ont une fonction prioritaire qui peut être désactivée en face arrière, une entrée 0dB
supplémentaire est prioritaire sur toutes les autres (sans aucun réglage de niveau et accessible par bornier à
vis en face arrière). Il s'insert dans la fente droite du panneau avant. Il permet la lecture de CD ou USB et
permet le transfert de CD ou USB sur la carte mémoire interne de 2GB ainsi que la sortie du tuner FM.
Prend en charge CD-DA, MP3 et WMA.
Module "carillon" incorporé avec commande locale ou à distance. Alim. phantom 24V destinés aux micros
fonctionnant sur ce voltage. Sensibilité d'entrée: Variable, 1mV, 10kohms. Sortie ligne pour boucle
d'induction : 1V, bas d'impédance. Sélecteur de zone: Cinq zones et "appel général" (sorties 100V/70V
seulement). Sortie:120W RMS, 100V/70V et 4ohms.
Ces appareils 19” par un kit de montage fournis. Alimentation 230VAC et 24VDC, entrée IEC, cordon
fourni.
L’ensemble de l’ouvrage tel que décrit ci avant, y compris toutes sujétions de fourniture de pose, raccordé,
testé et mis en service sera payé à l’unité,
PRIX N°7.157- COLONNE ACOUSTIQUE:

Ce prix rémunère la fourniture et la pose d’une colonne acoustique composée de :
- Diffuseur étanche muni de commutateur externe à 5 positions pour le réglage de la puissance diffusée.
- Corps en aluminium extrudé, peinture cuite au four en beige
- Grille avant de protection en métal
- Equipé de 4 haut-parleurs elliptiques à large bande
- Transformateur de ligne
- Support articulé orientable permettant de diriger le message dans la direction voulue.
- Réponse en fréquence = 70 à 13.000 Hz

- Sensibilité approximative = 90 dB (1m/w).
- Puissance nominale = 16/32w (1 -2 – 4 – 8 – 16 w)
- Ligne = 50 - 100 volts
- Impédance nominale = 0.62 kohms à 10 kohms / 10V - suivant position.
- Marque de référence : RONDSON, SONY, TOA, RCF
L’ensemble de l’ouvrage tel que décrit ci avant, y compris toutes sujétions de fourniture de pose,
raccordé, testé et mis en service sera payé à l’unité
PRIX N°7.158- HAUT PARELEUR PLAFONIER

Fourniture et pose d’un haut-parleur de plafond à 2 voies, il peut être commuté entre la borne de tension et la borne
ohms.
La transmission 70v / 100v est réalisée dans un mode haute tension et faible courant, ce qui permet une transmission à
plus longue distance et une connexion en parallèle de plusieurs haut-parleurs.
Spécifications :
 Haut -parleur de type plafonnier
- 351 -
 Puissance nominale 6W, 6.5"

 Tension d’entrée : 70V/100V
 Large Freq. Réponse 90-20kHz,
 Max SPL103dB ± 2 dB
 Sensibilité 95dB ± 2 dB, THD <1,5%
 Maille aluminium sans cadre, jamais la rouille
 Trois bornes de la ligne de haut parleurs, support puissance différente
 20 noyaux en acier magnétique, garantissent un effet sonore de haute qualité
 Moule plastique de haute qualité, durable, stable et sans décoloration
De la marque BOSCH, YAMAHA, DSPPA ou équivalent.

L’ensemble de l’ouvrage tel que décrit ci avant, y compris toutes sujétions de fourniture de pose,
raccordé, testé et mis en service sera payé à l’unité
PRIX N°7.159- CABLAGE DE LA SONORISATION

Ce prix rémunère la fourniture, pose et raccordement de tout type de câbles (audio, alimentation) entre les
baies de sonorisation et les enceintes ainsi que tous les équipements de sonorisation (microphone filaire,
pupitre…).
Les câbles seront de type souple de type H07RNF ou similaire.
En bout de chaque ligne un élément de fin de ligne (EFL) sera mis en œuvre.
réservation ou tranchée et toutes sujétions de mise en œuvre sera payé à l’ensemble.
PRIX N°7.160- BARRIERE AUTOMATIQUE POUR ACCES

La solution doit être complète pour contrôler et gérer en toute sécurité les accès, en laissant entrer
uniquement les personnes autorisées.
La barrière automatique sera de la haute gamme de la Marque DITEC ou équivalent comprend :
 Plaque de base avec barres d’ancrage pour une fixation robuste et stable de l’armoire au sol.
 Rivets en acier inox sans soudures conçus pour résister dans le temps tout en maintenant intactes
leurs caractéristiques.
 Système électrique antigel garantissant l’efficacité du moteur y compris à basses températures.
 Fonctionnement à batterie : en cas de panne d’électricité, l’armoire de commande est alimentée par
les batteries garantissant ainsi le bon fonctionnement de l’automatisme essentiel y compris dans les
zones ou la fourniture d’énergie n’est pas toujours garantie.
 Motoréducteur en aluminium moulé sous pression en un seul bloc pour une plus grande simplicité de
montage et de durée.
 Système d’équilibrage qui utilise un seul ressort fonctionnant par compression.
La barrière équipée d’une série d’accessoires spécifiques :

 Laisse avec articulation pour l’installation de la barrière y compris lorsque l’espace en hauteur est
limité en couverture et ne permet pas le mouvement vertical de la lisse.
 Kit d’éclairage de la lisse à LED afin de signaler les encombrements et l’état de l’automatisme : la
LED est éteinte lorsque la lisse est ouverte, elle clignote pendant le mouvement de la lisse et est
allumée fixe lorsque la lisse est fermée.
 Verrouillage électrique de fermeture pour garantir une plus grande sécurité contre les ouvertures
indésirables.
 Déverrouillage à levier protégé par une clé immédiatement accessible depuis le côté d’inspection.
 Préadaptation pour le montage des photocellules à l’intérieur de l’armoire.
Réglage simple des paramètres :
- 352 -
 Trimmers spécifiques pour un réglage simple de la vitesse en ouverture et en fermeture, et du temps

de fermeture automatique.
 Réglage de l’effort et de ralentissement.
 Module mémoire pour la mémorisation des radiocommandes : en cas de remplacement de l’armoire
de commande, le module de mémoire peut être inséré dans une nouvelle armoire.
 Diagnostic par LED sur armoire de commande.
Pour plus de détail voir plan d’implantation des barrières.
Ce poste rémunère la fourniture, la pose, l’installation complète y compris tous les câblages électrique &
tubage depuis la guérite, ainsi que toutes sujétions d’accessoires d’installations et de mise en service en
œuvre.
Ouvrage payé à l’ensemble fourni, posé et raccordé, y compris toutes sujétions de mise en service.
PRIX N°7.161- POINTS DE RECHARGE VÉHICULÉS

L’installation des points de recharge se fera dans le respect de la réglementation en vigueur.
Les points de recharge pour véhicules électriques devront être installés par une entreprise dument qualifiée
comme imposée par le décret 2017-26 du 12 Janvier 2017 relatif aux infrastructures pour véhicules
électriques. Celle-ci devra présenter un document de qualification produit par Qualif Elec et Afnor
Certification. En outre, afin de garantir le niveau de sécurité des personnes et des biens, l’installation de
points de recharge pour véhicules électriques sera réalisée par un électricien habilité conformément à
l’article R. 4544-9 du code du travail
Les points de charge seront installés dans le respect de la norme NFC 15-100.
L’entreprise, prévoira la fourniture, la pose et le raccordement de bornes de recharges pour véhicules

électriques, équipées d’au moins 2 prises T2S et de 2 prises 2P+T, permettant ainsi d’assurer simultanément
la recharge de 2 véhicules soit en mode 2 soit en mode 3. Les prises 2P+T devront être conçues pour la
recharge de véhicules électriques. Elles seront de préférence de type Green Up Access de chez Legrand. Ces
bornes seront installées au mur ou sur pied en fonction du choix réalisé quant à l’alimentation de ces bornes
(câbles ou canalisation préfabriquée de type Zucchini) et du passage des canalisations (s’il s’agit de câbles)
enterrées ou aérienne de type Cablofil
+ canalisations verticales IK10 de type IRL 4552 ZH (sans halogène) de marque Legrand ou équivalent,
destinées à alimenter les bornes.
De marque Legrand ou équivalent, aptes à délivrer une puissance de recharge de :

 22KW triphasées (bornes doubles réf. 058015)
Ces bornes de recharge seront étanches (IP55), robustes (IK10), en métal, maintenables par toute entreprise
de maintenance.
Ces bornes devront avoir été conçues et produites dans le plus strict respect de l’environnement. Le
fournisseur des bornes devra ainsi justifier la possibilité d’avoir accès à l’ensemble des pièces détachées
constituant la borne, devra présenter la fiche Profil Environnement Produit de la borne, adhérer à un éco-
organisme pour assurer le démantèlement des bornes et leur recyclage en fin de vie. Enfin, le fournisseur des
bornes de recharge devra apporter la preuve que les bornes sont fabriquées sur un site de production certifié
ISO 14001 et basé en France où l’énergie est en grande partie décarbonée et où les distances de transport
seront réduites pour équiper ce parking.
Communication et contrôle d’accès :

L’accès aux bornes sera sécurisé. Seuls les utilisateurs autorisés pourront y avoir accès via l’utilisation d’un
badge RFID (technologie Mifare 13,56 MHz). La borne de recharge devra donc être équipée d’un lecteur
RFID (ref. 059056 + ref. 059059).
- 353 -
Les bornes devront pouvoir communiquer via le réseau IP (filaire ou wifi) ou 4G via l’utilisation d’un
modem externe permettant la connexion d’une dizaine de bornes. Cette communication permettra de faciliter
les mises à jour (automatiques ou manuelles au choix).
Ces bornes devront permettre l’envoi de mails afin d’alerter l’exploitant, le mainteneur ou l’utilisateur en cas
de défaut afin de faire intervenir un technicien au plus vite pour assurer la continuité de service de la borne
- 354 -
8- AMENAGEMENT EXTERIEUR
A-ASSAINISSEMENT
PRIX N°8.1- DEBLAIS EN TRANCHEES POUR ASSAINISSEMENT
Localisation : collecteurs et branchements.
Les prix de cette série rémunèrent, selon la nature du terrain y compris rocher, les déblais en tranchées de
toutes profondeurs pour réalisation des travaux d’assainissement notamment les collecteurs et les branchements
et les bouches d'égouts isolées.
Les prix couvrent notamment :
- L’exécution du déblaiement proprement dit ;

- Le dressage des fonds de fouilles et parois (étaiement, blindages, … etc.) ;
- Les sur largeurs pour regards et ouvrages ;
- Les sur largeurs des fouilles nécessaires à une exécution aisée des travaux ;
- Le chargement des matériaux et leur mise en dépôt dans l'attente d'une réutilisation en remblai ;
- L’évacuation des terres excédentaires ou inaptes à la réutilisation en remblai à un endroit désigné par le
M.O. ou à la décharge publique ;
- Les frais de mise hors d'eau du chantier (assèchement et épuisement) ;
- Les ouvrages nécessaires au contournement d'ouvrage existants (route, accès…) ;
- Et toutes sujétions selon les prescriptions du CPT.
PRIX N°8.2- REMBLAI PRIMAIRE EN TERRE TAMISEE
Ce prix rémunère les remblais en terre tamisée (tamis de mailles carrées 3x3cm) pour le remblaiement des
tranchées jusqu’à 30 cm au-dessus de la génératrice supérieur de la canalisation, et ce sur la totalité de la
largeur de la tranchée, et des ouvrages annexes et qui sont constitués de matériaux en provenance de zones
d’emprunt ou des déblais laissés en dépôt sur le chantier et agréé par le laboratoire.
Le compactage à l’aide d’un compacteur à rouleau de modèle approprié à 95% de l’O.P.M par couches
inférieures à 20 cm et l’arrosage sont inclus dans ce prix ainsi que les essais de contrôle du laboratoire à la
charge de l’entreprise et toutes autres sujétions de réglage, de finition et d’identification.
PRIX N°8.3- REMBLAI SECONDAIRE EN TERRE CRIBLEE
Le prix concerne les remblais en terre criblée (mailles 5x5cm) présentant une granulométrie continue, réalisés
par engins mécaniques pour le remblaiement des tranchées, et qui sont constitués de matériaux en provenance
des zones d’emprunt ou des déblais laissés en dépôt sur le chantier apte à usage remblai agréé par le
laboratoire.
II s’applique au mètre cube de volume de remblais après compactage, réalisé aux dimensions du projet calculé
sur plan comme pour les déblais. Le compactage à l’aide d’un compacteur à rouleau de modèle approprié à
95% de l’O.P.M par couches inférieures à 20 cm et l’arrosage sont compris dans ce prix ainsi que les essais de
laboratoire à la charge de l’entreprise et toutes autres sujétions d’identification de réglage et de finition.
- 355 -
PRIX N°8.4- LIT DE POSE EN SABLE OU EN GRAVETTE
Localisation : collecteurs et branchements.
Ce prix rémunère la fourniture à pied d'œuvre de sable ou de gravette de 10 à .15 cm d’épaisseur, selon la
recommandation du BET, son répandage et compactage en fond de tranchée.
PRIX N°8.5- CONDUITES EN PEHD ASSAINISSEMENT
Localisation : Collecteurs et branchements particuliers et bouches d’égouts sur collecteurs.
Ce prix rémunère la fourniture à pied d'œuvre et la pose de tubes en PEHD SN8 pour les collecteurs
d’assainissement, à bouts collés ou à bague d’étanchéité répondant à la norme française NFP16-352 de classe
de rigidité SN8 et avoir l’avis technique CTPC.
Il comprend la fourniture, le stockage, le transport et la pose y compris :
- Transport de tout le matériel et de tous les matériaux du stock jusqu’au lieu de pose ;
- Coupe des tuyaux et façonnage des bouts ;
- Mise en place des tuyaux et assemblage y compris façonnage des joints ;
- Alignement et nivellement des conduites ;
- Toutes sujétions relatives à la pose ;
- Le linéaire effectif des canalisations qui sera pris en compte est celui qui correspond à la distance
mesurée entre regards, dimensions intérieures des regards non incluses.
Ouvrage payé au mètre linéaire
8.5.1. TUBE EN PEHD, Ø300
PRIX N°8.6- REGARDS
Ce prix rémunère la réalisation de regards de visite sur canalisations circulaires conformément au plan joint.
Ce prix rémunère la construction de regard de visite sur canalisations circulaires conformément au plan en
béton B25 hydrofuges sous voie et comprenant :
- Terrassement en terrain de toute nature ;
- Béton de propreté ;
- Radier et parois de 15cm d’épaisseur en béton ;
- 356 -
- Tampons provisoires en béton armé ;
- Tampons définitif ductile de franchissement à une profondeur permettant le raccordement à 3%, y compris
la couverture du regard en fonte ductile D400 et l'appareil siphoïde en fonte ductile. La cote finie sera
réadaptée en fonction des niveaux finis des aménagements extérieurs ;
- Echelle galvanisée à chaud : montants en fer carré 25x25mm et échelons en fer carré 20x20mm ;
- Enduit sur le support et toutes les faces intérieures en mortier hydrofuges avec gorges à la bouteille ;
- L’arrivée et le départ des buses se feront à 0,10 du radier ;
- Les essais.
8.6.1. REGARDS VISITABLE DE 1.00MX1.00M
PRIX N°8.7- REGARDS A GRILLE
Regard à grille de 1.00x1.00 (m) réalisés suivant descriptions, spécifications et sujétions ci-dessus pour
regards, y compris la couverture en grille en fonte ductile D400 et l'appareil siphoïde en fonte ductile.
PRIX N°8.8- REGARD A AVALOIRE DE 0.80MX0.80M
Ce prix rémunère la construction de regard à avaloir EN BETON B25 hydrofuges de dimensions intérieures
80x80cm sous trottoirs avec bavette et comprenant :
- Terrassement ;
- Tampons ductile de franchissement à une profondeur permettant le raccordement à 3 %, y compris la

couverture du regard en fonte ductile D400 et l'appareil siphoïde en fonte ductile ;
- Enduit sur le support et toutes les faces intérieures en mortier hydrofuges avec gorges à la bouteille
- Les essais.
PRIX N°8.9- REGARD BORNE
Ce prix rémunère la construction de regard borne en béton B25 hydrofuges de toute dimensions et
comprenant :
- 357 -
- Terrassement ;
- Tampons de 12cm d’épaisseur en bêton y compris acier ;
- Les essais.
PRIX N°8.10- BOITE DE BRANCHEMENT 1.00MX0.60M
Ce prix rémunère la construction de regard visitable en béton B25 hydrofuges de toute dimensions et
comprenant :
- Terrassement ;
- Tampons de 12cm d’épaisseur en bêton y compris acier ;
- Les essais.
Ouvrage payé à l'ensemble
PRIX N°8.11- MISE A NIVEAUX DES REGARDS EXISTANT
Exécution d’un ajustement et mise en côte des tampons des regarde existant, adaptation des têtes de regarde en
béton armé hydrofuge, curage, et traitement des parois intérieure, le tout sera réaliser selon les directives du
B.E.T.
PRIX N°8.12- BRANCHEMENT A L'EGOUT
A réaliser conformément aux normes en vigueur et aux instructions du BET, comprenant les fouilles pour
canalisations et la mise en remblais des terres, la canalisation du réseau en PEHD assainissement suivant Plans
et instructions BET jusqu’au regard général extérieur de la régie, avec regards de déviations suivant l’étude et
Plans BET. Y compris toutes sujétions.
L’entrepreneur doit exécuter les branchements au réseau d’assainissement jusqu’aux points de rejet
conformément à la réglementation en vigueur de celle-ci.
- 358 -
La réception provisoire ne peut se faire que si l’assainissement de l’ensemble des constructions est fonctionnel.
Y compris toutes les démarches.
Les frais d’autorisations nécessaires pour le branchement de la part des organismes et autorités compétentes et
la coordination avec les services concernés sont à la charge du Maitre d’Ouvrage.
Ouvrage payé à l'ensemble
D- VOIRIE-ALLEES PIETONNES
PRIX N°8.13- TERRASSEMENTS EN DEBLAIS EN TERRAINS DE TOUTES NATURES
Ce prix rémunère les terrassements en déblais dans terrains de toutes natures et ce pour mise à la cote du fond
de forme des différents profils des chaussées, des chemins piétons, trottoirs et espace verts. Il comprend pour
l’essentiel :
 La préparation du terrain,
 Les terrassements en déblai dans terrain de toute nature y compris terrain rocheux avec soit
chargement des matériaux et leur mise en dépôt provisoire pour toutes réutilisations ultérieures,
mêmes celles relevant d'autres postes de travaux, soit leur transport à la décharge publique,
 Décapage de terrain de toute nature y compris béton, chaussée en enrobés, trottoirs, bordures, terre
végétal, terrains rocheux, … suivant les dimensions horizontales arrêtés par le BET, et à la profondeur
arrêtée par le laboratoire.
 Les frais de protection contre les eaux de toute nature pendant l'exécution des déblais et les frais de
leur évacuation.
 Mise en remblai ou Evacuation des déblais excédentaires à la décharge publique,
 Il comprend également le réglage, l’arrosage et le compactage des fonds de forme.
 Ouvrage payé au mètre cube pour toutes profondeurs sans aucune majoration pour façon de talus et
toutes sujétions de mise en œuvre et d’exécution.
Ouvrage paye au mètre cube
PRIX N°8.14- REMBLAIS EN TERRES D’APPORT
La Fourniture et mise en place d’un remblai d’apport en terres appropriées quelque soit l’éloignement des
zones d’emprunt et les contraintes qui s’y rattachent, Remblai d’apport à faire agréer par essais de laboratoire.
Le prix comprend :
Le remblai d’apport en terre sélectionnée
Le piquetage complémentaire, et la conservation et report des piquets témoins.
La mise en œuvre des remblais par couche de 0, 20 m d’épaisseur soigneusement arrosées et compactées
jusqu’à obtention de 95% de la densité Proctor modifié, y compris les frais des essais de laboratoire a la charge
de l’entreprise.
Le talutage banquettes et fossés des plates - formes à réaliser.
La surface de la plate - forme et réglage des talus.
- 359 -
Les essais de compactage à la charge de l’entreprise.
Ainsi que toutes les sujétions résultant des documents contractuels.
PRIX N°8.15- COUCHE DE FONDATION EN GNF 0/60
Ce prix rémunère au mètre cube, la fourniture, le transport et la mise en œuvre de matériaux pour couche de
fondation en tout venant de concassage type GNF de granulométrie 0/60 dont l’épaisseur est de 20cm mesurée
après compactage.
Ce prix comprend :
 Répandage mécanique,
 L'arrosage de l'assise.
 Le réglage, l’arrosage et le compactage de l'assise à 95% de l'OPM.
 Essais d'identification et de compacité.
 Ainsi que toutes les sujétions résultant des documents contractuels.
L'Entreprise ne peut commencer l'étalage de la couche de fondation GNF qu'après la réception du fond de
forme par la maitrise d’œuvre et le BET, avec les résultats des essais du compactage du fond de forme à 95%
de l'OPM.
Les essais sur matériaux doivent être faits par un laboratoire agréé par le maitre d’ouvrage, et seront à la charge
de l’entreprise.
PRIX N°8.16- COUCHE DE BASE EN GNA
Ce prix rémunère au mètre cube, la fourniture, le transport et la mise en œuvre de matériaux pour couche de
base type GNA de qualité supérieur, de granulométrie 0/31.5 dont l’épaisseur est de 20cm après compactage.
Ce prix comprend :
Répandage mécanique,
L'arrosage de l'assise.
Le réglage, l’arrosage et le compactage de l'assise à 95% de l'OPM.
Essais d'identification et de compacité.
Ainsi que toutes les sujétions résultantes des documents contractuels.
L'Entreprise ne peut commencer l'étalage de la couche de base qu'après la réception de la couche de fondation
par la maitrise d’œuvre et le BET, avec les résultats des essais de compactage de la couche de fondation à 95%
de l'OPM
Les essais sur matériaux doivent être faits par un laboratoire agréé par le maitre d’ouvrage, et seront à la charge
de l’entreprise.
- 360 -
Le divers sera réalisé, au besoin, par surépaisseur de la couche
PRIX N°8.17- IMPREGNATION
Ce prix rémunère au mètre carré de surface exécutée, la fourniture et la mise en œuvre des matériaux à raison
de 1,2kg au mètre carré d'une émulsion acide 65% ou d'un cut-back 0/1 à raison de 1kg/m² et ceux sur une
surface réglée, compactée et parfaitement nettoyée de tout corps ou élément impropre y compris toutes
sujétions de sablage éventuel.
Ouvrage compris toutes sujétions d’exécution sans aucune plus-value
Ouvrage paye au mètre carre
PRIX N°8.18- REVETEMENT EN ENROBES BITUMINEUX À CHAUD EB 0/10
Ce prix rémunère la fourniture, le transport et la mise en œuvre des enrobés noir bitumineux pour couche de
roulement, avec granulat de 0/10 y compris la fourniture des granulats, des liants, les couches d’accrochage à
l’émulsion de bitume. L’épaisseur minimale est de 6cm.
Ce prix comprend aussi l’étude de formulation et les essais de contrôle de la qualité des enrobés et toutes
sujétions résultants des documents contractuels y compris les mesures des températures des enrobés livrés sur
chantier. A cet effet, l’entreprise doit mettre à la disposition de l’administration et la maitrise d’œuvre les outils
nécessaires (thermomètre par exemple) pour la prise de ces mesures.
PRIX N°8.19- BORDURE DE TROTTOIR T4
Ces prix rémunèrent la fourniture, la mise en œuvre et l’exécution complète de bordures de trottoirs
préfabriquée type T4 en béton B25 dosé à 350 kg/m3 conformément aux plans d’exécution.
Ce prix comprend notamment :
-Les terrassements des fouilles nécessaires à l'exécution des fondations des bordures, y compris évacuation des
terres excédentaires ;
-La fourniture et la pose d'éléments préfabriqués de bordures de trottoirs y compris sujétions de coupe et de
pose ;
-La fourniture et la pose du béton de fondation et d'épaulement avec au moins 10cm d’épaisseur pour le béton
de fondation (avec dépassement de 5cm de part et d’autre de la bordure);
- Les remblais d’épaulement ;
Prix payé au mètre linéaire de bordure type T4 aux conditions ci-dessus y compris toutes sujétions, réglage,
ajustement, mise à niveau, alignement, mortier pour assemblage, coupes, arrondis, traitement des joints au
mortier de ciment, bordures spéciales pour avaloires, peinture synthétique, finitions et toutes sujétions mise en
œuvre.
PRIX N°8.20- BORDURE JARDINIER T1
Ces prix rémunèrent la fourniture, la mise en œuvre et l’exécution complète de bordures de trottoirs
préfabriquée type T1 en béton B25 dosé à 350 kg/m3 conformément aux plans d’exécution.
- 361 -
Ce prix comprend notamment :
-Les terrassements des fouilles nécessaires à l'exécution des fondations des bordures, y compris évacuation des
terres excédentaires ;
-La fourniture et la pose d'éléments préfabriqués de bordures de trottoirs y compris sujétions de coupe et de
pose ;
-La fourniture et la pose du béton de fondation et d'épaulement avec au moins 10cm d’épaisseur pour le béton
de fondation (avec dépassement de 5cm de part et d’autre de la bordure);
- Les remblais d’épaulement ;
Prix payé au mètre linéaire de bordure type T1 aux conditions ci-dessus y compris toutes sujétions, réglage,
ajustement, mise à niveau, alignement, mortier pour assemblage, coupes, arrondis, traitement des joints au
mortier de ciment, bordures spéciales pour avaloires, peinture synthétique, finitions et toutes sujétions mise en
œuvre.
PRIX N°8.21- DALLAGE EXTERIEUR DE 0,13M D'EPAISSEUR Y COMPRIS ACIERS
Exécution d’un dallage en béton épaisseur 0.13m dosé à 300 kg de ciment par m3.
Y compris
Reprofilage et nettoyage avec apport de remblais sélectionné complémentaire si nécessaire.
Armature suivant plan du BET
Les Joints de dilatation de 2cm tous les 10ml environ suivant plan du BET
Les joints secs de 4mm tous les 2 ml environ suivant plan du BET,
Les réservations nécessaires pour les plantes ou autre ouvrage suivant les instructions du maître de l’ouvrage
Protection par une couche de sable de 2cm
Traitement des joints par bitume et sable
. NB L’exécution des marches contre marches et rampes pour rattrapage de niveau (payé au mètre carre
développé de là contre marche sans aucune plus-value).
PRIX N°8.22- FONÇAGE DU PUITS
Le prix comprend le creusement de forage de 40 cm de diamètre dans tout terrain y compris rocher et de toute
nature (forage dans le sec, forage dans l’eau), exécuté à la sonde mécanique et comprenant essentiellement :
- Enquête auprès des services de l'hydraulique de la région pour avoir les renseignements nécessaires ;
- Creusage dans le sec et dans tous terrain y compris rocher ;
- Creusage dans l’eau sur une profondeur jugée suffisante pour puiser un débit minimum de 6m3/h
pendant 2 heures ;
- Evacuation des déblais ;
- 362 -
- Habillage par une conduite en PVC série SN4 ou en acier avec protection antirouille de DN250, les
conduites les plus profondes seront perforées ;
- Un filtre en graviers sera posé entre la paroi du forage et la conduite d’habillage ;
- Construction de la margelle sur une hauteur de 80 cm / sol fini avec tôle en acier galvanisé pour
tampon ;
- Un système de levage de la pompe par chaine ;
- L’entrepreneur étant de plus obligé de conditionner le trou conformément aux normes nécessaires pour
que cette mesure soit effectuée et de respecter les différentes caractéristiques du trou (diamètre,
profondeur, régularité, verticalité) ;
- Effectuer les essais préliminaires de productivité du forage en trou nu ;
- Essai de laboratoire PH, TAC … etc. ;
- L’alésage dans terrain tout nature et compris le rocher à toute profondeur ;
- Le lavage et développement du forage, le développement ne sera terminé qu’après l’obtention d’eau

claire (exempte de sable) ;
- Essais de débit (essai à l’air lift, essai de pompage) ;
- Diagraphie de contrôle pour la réception du forage ;
- Confection de la tête du forage ;
La machine utilisée par l’entrepreneur doit permettre d’atteindre une profondeur de 200m.
NB : Les frais d’autorisations nécessaires pour la réalisation du puits de la part des organismes et autorités
compétentes et la coordination avec les services concernés sont à la charge du Maitre d’Ouvrage.
Ouvrage payé au Mètre Linéaire y compris toute sujétion de fourniture et de pose.
PRIX N°8.23- ÉQUIPEMENT DU PUITS
Fourniture, pose, installation et mise en marche d’équipement complet pour puits comprenant :
- Groupe électropompe immergé de marque GRUNDFOS série SP ou équivalent, débit 10 m3/h avec
une HMT = 130 mCE (à vérifier par l’entreprise au moment de la réalisation sur chantier) ;
- Colonne montante en PVC/ PEHD pression 16 bars ;
- Clapet de non-retour ;
- Vannes de sectionnement ;
- Manomètre de lecture et raccordement à la conduite ;
- Câble électrique immergé ;
- Tuyauterie de raccordement entre la pompe et le réseau d’arrosage ;
- Fourniture, pose et mise en marche d’un ballon de surpression de 500 litres (Pression 10/15 bars) y
compris pressostats de démarrage, tous les accessoires nécessaires et toutes sujétions.
- Amenée du courant électrique par câble U1000 RO2V, de section appropriée ;
- Disjoncteur différentiel tripolaire de protection départ tableaux de calibre approprié type C 60N de
Schneider ou équivalent ;
- Coupe circuit tripolaire HPC ;
- 363 -
- Contacteur ;
- Relais thermique avec bouton de réarmement et curseur de réglage intensité moteur ;
- Transformateur 24 V avec protection ;
- Bornier numéroté ;
- Sectionneur général à commande extérieure par poignée verrouillable ;
- Temporisation de maintien dernière pompe (réglage jusqu’à 180s) ;
- Mise à la terre ;
- Relais d’automatisme ;
- Câblage en fils souple repérés.
L’armoire doit comprendre en façade (avec indication des fonctions) :
- Un voyant sous tension ;

- Un voyant manque d’eau ;
- Un voyant défaut ;
- Un voyant marche ;
- Un commutateur à trois positions (marche – arrêt – automatique).
Ouvrage payé à l’Ensemble y compris flotteur de marque d'eau avec câbles, pressostat, manomètre à cadran,
vase de maintien de pression, coffret électrique avec câblage, protections, raccordements, câble en nylon
résistant pour le levage de la pompe en cas de panne, alimentation électrique et toute sujétion de fourniture et
de pose et d’exécution.
PRIX N°8.24- PAVE AUTOBLOQUANT TYPE REVSOL
Ce prix rémunère la fourniture et la pose du pavé en rêve sol type carrossable de 8cm d’épaisseur seront
exécutés sur couche de dressage et posés à joints droits et au bain de mortier selon les dimensions de plan de
calepinage, y compris toutes sujétions de coupes, chutes réservations de trous, jointement au ciment blanc,
qualité 1er choix, mise en œuvre des pavés suivant plan de calepinage, type et couleurs au choix de
l’Architecte.
Ouvrage payé au mètre carré fourni et posé, y compris toutes sujétions.
PRIX N°8.25- CHAPE DE CIMENT DE 7 CM POSE EN ARETES DE POISSONS
Ce prix rémunère la fourniture et la mise en place d’une couche de 7cm de béton lisse B20 incorporé par un
produit Sika avec un quadrillage en treillis soudé, sous forme d’arêtes de poissons réaliser selon les
recommandations de l’architecte et du BET. Béton lisse teinte dans la masse de 7cm d’épaisseur Exécuté
suivant plan de calepinage d’architecte, y compris préparation des support, joint sec de 2mm chaque 4m2 et
joint de2cm en polystyrène
Ouvrage payé au mètre carré, y compris dallage avec armature, TVN, filme polyane et toutes sujétions.
- 364 -
9- PEINTURE
GENERALITES
Définition d’une façon générale, les caractéristiques techniques et des conditions de mise en œuvre du
matériel à fournir.
Les dispositions on prescrites ci-après, font appel dans tous les cas, aux prescriptions, normes et règlements
marocains et par défaut les normes et règlements français en vigueur.
L’Entrepreneur est seul responsable de la non-conformité avec ces normes dont il supportera les charges des
travaux de réfection.
Les conditions imposées devront être respectées.
Il ne sera admis que les dérogations, variantes ayant obtenu l’agrément du Maître de l’ouvrage et du Maître
d’œuvre.
Toutes les fournitures devront avoir reçu l’agrément écrit du Maître de l’œuvre avant leur mise en place,
faute de quoi, l’Entrepreneur sera le seul responsable des retards, frais ou modifications que pourrait
entraîner un refus de ces fournitures, si elles ne correspondent pas aux spécifications demandées.
Tous les ouvrages seront exécutés de façon à satisfaire à toutes les exigences, la technique, la sécurité et
répondront aux règles de l’art, aux recommandations techniques et à la réglementation en vigueur.
De plus, les installations et les ouvrages seront réalisés en respectant les exigences relatives à la qualité du
matériel, aux débits de pointe, aux pertes de charge admissibles, aux pressions et la lutte contre la
transmission des bruits.
PRIX N°9.1- PEINTURE VINYLIQUE MATE SUR MURS ET PLAFONDS EXTERIEURS

Les murs, plafonds et motifs sur façades extérieurs, recevront une peinture vinylique type VINYLASTRAL
ou équivalent.
Ce prix comprend:
 Application d'une couche d'impression en VINYLASTRAL ou équivalent, diluée de 5 à 10%.
 Application de deux couches croisées d'EXTRALITE ou équivalent pur non dilue pour l'extérieur en
observant un temps de séchage entre les deux couches suivant les indications du fabriquant.
 Teinte au choix de la maitrise d'œuvre.
 Nettoyage en fin de chantier.
surfaces ou faibles largeurs
PRIX N°9.2- PEINTURE INTERIEURE GLYCEROPHTALIQUE MATE SUR MURS ET

PLAFONDS
PREPARATION :
 Egrenage, ponçage et époussetage des supports afin d’enlever toutes les parties non adhérentes,
sablonneuses ou autres
 Application d'une couche isolante fixatrice régénératrice de fonds de bonne qualité,
 Rebouchage à l'enduit glycéro-vinylique de bonne qualité
 Ponçage et époussetage.
 Ratissage à l'enduit de bonne qualité
 Ponçage fin de l'enduit,
 Epoussetage soigné,
FINITION :
 Application de 2 couches peinture glycérophtalique laquée de chez Astral, Colorado ou similaire
pure non diluée à 24 heures d'intervalle.
L'ensemble exécuté conformément aux règles de l'art aux prescriptions du D.TU 59.1, au chapitre A du devis
descriptif et y compris toutes sujétions de mise en œuvre et de finition.
PRECAUTIONS D'EMPLOI :
- 365 -
Ne pas appliquer directement sur fonds très alcalins tels que les enduits de ciments, bétons frais et fibro-
ciment. Prévoir une sous-couche neutralisante
PRIX N°9.3- PEINTURE ACRYLIQUE LAQUEE

Ce prix rémunère la fourniture et application de la peinture acrylique sur enduit lisse ou tyrolien
conformément à la fiche technique du fournisseur, de la marque Astral ou Colorado ou similaire .
Le prix comprend :
 Les travaux préparatoires

 Brosser au papier abrasif n° 40 ou 60 pour débarrasser le support des souillures et de la poussière.
 Egrener et dépoussiérer.
 Appliquer une couche de vernis et laisser sécher trois heures.
En cas de fissures ou d’humidité, reboucher les cavités avec l’enduit spécial de fissuration et traiter les murs
humides avec l’enduit spécial anti-humidité H200 ;
 Après 12 heures, appliquer deux à trois couches (selon la porosité du support) d’enduit pâte.
Respecter un intervalle de séchage entre couches de 4 heures.
 Passer une couche du produit étanchant.
 Après 12 heures, Passer une couche d’impression.
 Finition acrylique mate a eau lavable.
Après 3 heures, Appliquer deux couches d’une peinture acrylique mâte à eau, respecter un intervalle de
séchage entre couches de 4 à 5 heures.
Ouvrage payé au mètre carré, compté à la surface plane réelle tous vides déduits, sans plus-value pour
petites parties et toutes sujétions.
- 366 -
10- CUISINES
 L’Entrepreneur devra se rendre personnellement de l’importance et des travaux à réaliser, notamment

les dimensions et les emplacements des meubles suivant plans et détails de l’architecte, aucune plus-
value ne sera accordée à l’entrepreneur après validation de son offre.
 L’Entrepreneur doit fabriquer et monter tous ses éléments en usine, et qu’aucune fabrication ni coupe
ne doit s’effectuer sur chantier.
 Sur la base des plans de l’architecte, l’entreprise doit présenter avec son offre une proposition
d’aménagement de chaque type de kitchenette objet du présent lot.
 Les accessoires et quincailleries seront de 1ère qualité et au choix de l’architecte, l’entrepreneur doit
présenter la liste complète des références avec catalogues.
 L’entrepreneur du présent lot a une obligation de livrer les kitchenettes en parfait état de marche et
conformes aux règles de l'art.
 Les côtes exactes pour l'exécution des travaux seront prises sur place.
 Les plans d'exécution devront être approuvés par la maîtrise d’œuvre et indiqueront les attentes eau /
électricité.
 L’entrepreneur du présent lot devra fournir les ampérages et sections des câbles relatifs aux appareils
choisis.
 La pose et le raccordement de l’évier et du mitigeur est à la charge de l’entreprise du présent lot.
 Les épaisseurs des panneaux peuvent être modifiées sans supplément de prix selon la gamme proposée,
sont qu’elles soient inférieures aux épaisseurs minimales indiquées ci-dessous.
 Les appareils électroménagers doivent être de marque ZANUSSI, SAMSUNG, BOSCH ou équivalent.
L’entreprise doit fournir les fiches techniques et les catalogues correspondants.
 L’entrepreneur devra livrer les kitchenettes parfaitement terminées et suppléer par ses connaissances
professionnelles aux détails qui pourraient avoir été omis dans le devis descriptif (sans aucune plus-
value de prix) et qui seraient nécessaires au parfait achèvement des kitchenettes suivant les règles de
l’art, le DTU, les plans et détails de l'architecte.
sans qu’il soit nécessaire de les mentionner à nouveau. Aucune plus-value ne sera accordée après
validation de l’offre.
PRIX N°10.1- AMENAGEMENT DES CUISINES DES APPARETEMENTS :
Ce prix rémunère les kitchenettes de 1ére qualité de marque locale ou d’importation, réalisées et
montées en usine selon les normes en vigueur.
Avant le commencement des travaux, l’entreprise doit fournir le catalogue de la marque proposée et les
certificats justifiants les caractéristiques techniques de tous les composants des meubles.
Les kitchenettes devront être réalisées conformément aux plans et détails de l’architecte.
- 367 -
Ce prix comprend:
1. MEUBLES EN MÉLAMINÉ:
Meuble haut et bas y compris portes, tiroirs, étagères, fileurs, quincaillerie et tous accessoires
nécessaires pour le bon fonctionnement des meubles, suivant les plans de principe de l’architecte et les
plans d’exécution de l’entreprise.
DIMENSIONS DES MEUBLES :

 Se référer aux plans et détails de l’architecte.
DESCRIPTION FACADE :
 Façade en mélaminé avec chants PVC dans la couleur de la façade mat/effet satiné sur tout le
pourtour (19mm / min)
 Façade en mélaminé avec chants PVC assorti a la façade sur tout le pourtour décor chêne.
Intérieur de porte assorti a la façade (19mm / min)
 Poignée métallique couleur NOIR
DESCRIPTION GENERALE :
 Classification P2 des panneaux selon norme EN 312.

 Classification E1 relative à la teneur et à l’émission de formaldéhydes des panneaux.
 Le découpage des panneaux et le soudage des chants doivent être effectués d’usine européenne
 (certificat CE).
 Les cuisines doivent être montées d’usine européenne (certificat CE).
 L’entreprise doit fournir toutes les garanties et attestations justifiant les performances et
exigences demandées pour l’ensemble de la cuisine.
 La boiserie doit être garantie 10 ans minimum.
 La quincaillerie doit être garantie 20 ans minimum.
DESCRIPTION DES CAISSONS :

 Les caissons seront réalisés en Parois latérales de 16 mm d’épaisseur, directement mélaminées des
deux côtés.
 Panneaux arrière en fibres dures (HDF) de 2,8 mm, laqués des deux côtés, vissés au caisson.
 Eléments de traverse de 19 mm d’épaisseur, directement mélaminés des deux côtés.
 Chants avants du corps avec chant épais en polypropylène (PP) (d’une épaisseur de 1,2 mm).
 Fond et côtés assemblés par collage au moyen de tourillons (8 x 30 mm).
 Fond de construction, 19 mm d’épaisseur, directement mélaminé des deux côtés.
 Pieds de socle réglables en hauteur –10 et + 20 mm.
 Bandeaux de socle en MDF de 13mm avec joint d’étanchéité au sol revêtement mélaminé.
 Pieds de socle réglables indépendamment les uns des autres. Idéal pour des sols au carrelage
irrégulier.
 Charge admissible meubles bas : 250 kg par élément/4 pieds, appropriés aux plans de travail en
- 368 -
pierre.
 Les rails de fixation font partie de la fourniture des éléments hauts. Le boitier de réglage de la
fixation à l’intérieur du caisson haut doit être invisible.
 Les meubles hauts sont protégés contre tout glissement latéral par un support anti basculement.
 Charge maximale pour éléments hauts : 75 kg. Charge par étagère 16 kg.
 Tous éléments hauts doivent être fixes avec des plaques d’écartement pour garantir un montage
fiable. Les accroches des meubles hauts doivent supporter une surcharge de 75 kg avec un réglage
en deux directions. Les éléments hauts en suspension doivent être protèges contre tout glissement
latéral par un support anti basculement. Les rails de fixation doivent faire partie de la fourniture
des éléments hauts à partir d’une largeur de 490 mm. Les caches de finition couleur métal doivent
être fournis de série pour tous les éléments hauts.
 Un support de pose du plan de travail doit être prévu pour les meubles bas.
 Pour assurer la stabilité des meubles d’encastrement et des éléments d’angles, ils doivent
bénéficier de traverses métalliques intégrées directement aux meubles.
 Les meubles bas doivent comporter un vide sanitaire à l’arrière qui permet le passage des
tuyauteries.
 Accessoires (Tôle en aluminium pour les sous éviers et la butane, range couvert, coulissant
produits d'entretien, poubelle, etc…)
Étagères :
 Les étagères seront de 16 mm d’épaisseur, chants avants avec chant épais en polypropylène (PP)
(d’une épaisseur de 1,2 mm) avec supports d’étagères, tout en métal avec goupille de blocage,
haute capacité de charge selon la norme DIN.
 La goupille de blocage doit être dimensionnés pour recevoir une surcharge de 50kg/M².
Portes :
 Les portes ouvrantes à la française (dimension exacte suivant plan de l’architecte) seront :
 Réalisés en panneaux MDF de 18mm d’épaisseur ;

 Recouvert sur les deux côtés en mélaminé et les chants en ABS finition mélaminé, couleur au
choix de l’architecte (de même finition que les caissons et placards correspondants) ;
 Les chants des portes seront découpés au laser.

 Les trous des charnières doivent être réalisés avec des machines adaptées, aucune intervention
manuelle ne sera acceptée.
Quincaillerie :
 Les charnières SENSYS de marque HETTICH équipées du système d’amortissement intégré à

piston hydraulique SILENT SYSTEM.
 Charnières avec une garantie de fermeture uniformément silencieuse pour une plage de
température de +5 °C à +40 °C, ainsi que pour une humidité de l’air relative de 90 pourcents et
un minimum de 80 000 cycles testés.
 Le châssis des tiroirs et coulissants en acier Profi+ de marque HETTICH d’une épaisseur de 16
mm, doté d’un double revêtement dont la couleur argent est assortie à celle du fond.
 Système de tiroirs et coulissants avec un montage et démontage sans outil.
- 369 -
Tiroirs :
 Les tiroirs seront réalisés en panneaux MDF de 18mm avec accessoires de 1ère qualité au choix
de l’architecte.
 La structure du châssis, les côtés profils et la paroi du fond arrière en acier finition au choix de
l’architecte ;
 Le fond sera identique que le caisson (composition, finition et couleur) ;
 La façade sera identique que les portes (composition, finition et couleur) ;
 Le coulissement sur glissière avec un système silencieux et amortissable et de freinage
(TRIANO, BLUM ou équivalent).
 Le système de coulisses doit être dimensionné pour recevoir une surcharge de 40 kg à
l’ouverture maximale du tiroir.
 Le nombre de tiroirs (suivant plans architecturaux).
 Tous équipements et accessoires au choix de l’architecte.
Fileurs :
Les fileurs sont à prévoir de dimensions variables à adapter au cas par cas. Ils auront la même finition que
les portes
2. REVÊTEMENT :
 Revêtement mural en carreaux de céramique d’importation effet Bejmat dimension 6*24 cm : marque
Marrazzi lume grège Lux ou similaire, couleurs aux choix de l’architecte, exécuté selon plans, détails
et calepinage de l’architecte.
Le revêtement doit répondre aux caractéristiques techniques suivantes (norme de référence EN

14411- Annexe G et ISO 13006 - Annexe G) :
 Epaisseurs : 10 mm
 Masse d’eau absorbée, en pourcentage : E<0,5%
 Module de rupture : ≥35N/mm2
 Résistance à la flexion : ≥1300 N
 Coefficient de dilatation thermique linéique ≤ 9
 Résistance au choc thermique : Résistant
 Résistance au gel : Résistant
 Réaction au feu : Classe A1 FL / A1
Echantillons et teinte à soumettre pour approbation à la maîtrise d’œuvre et le maitre d'ouvrage avant
toute exécution.
L’ensemble sera exécuté conformément aux plans, détails et calepinage de l’architecte, aux
prescriptions du CCTP, aux règles de l’art, aux normes en vigueur et aux recommandations du DTU.
 Revêtement pour plan de travail en pierre de quartz blanc exécuté selon plans, détails et calepinage
de l’architecte, épaisseur au choix de l’architecte.
Echantillons et teinte à soumettre pour approbation à la maîtrise d’œuvre et le maitre d'ouvrage avant
- 370 -
toute exécution.
L’ensemble sera exécuté conformément aux plans, détails et calepinage de l’architecte, aux
prescriptions du CCTP, aux règles de l’art, aux normes en vigueur et aux recommandations du DTU.
Les mesures exactes doivent être prises sur site avant tout lancement de la production.
Ouvrage Payé à l’ensemble, y compris toutes sujétions d’exécution ainsi que tous les ouvrages
10.1.1 CUISINE TYPE 1

Ouvrage Payé à l’ensemble




PRIX N°10.2- ÉLECTROMENAGERS

Ce prix comprend la fourniture et l’installation des équipements électroménagers de marque WHIRLPOOL,
ZANUSSI, BOSCH, SAMSUNG ou équivalent, références au choix de l’architecte, y compris pose,
raccordements et mise en service selon le plan et détail de chaque type de cuisine.
Les appareils électroménagers doivent avoir une garantie de 2 ans minimum.
La garantie des produits doit prendre effet à partir de la date de la réception des travaux.
Payés au prix suivants :
10.2.1 PLAQUE DE CUISSON ELECTRIQUE AVEC DEUX ZONES DE CUISSON:

Ce prix comprend la fourniture, pose et raccordement électrique d’une plaque de cuisson électrique
vitrocéramique avec deux zones de cuisson de marque BOSCH, SAMSUNG, FRANKE ZANUSSI, ou
équivalent, y compris essais et toutes sujétions de fourniture et de pose en ordre en marche, ayant les
 Finition : inox ;
 Commandes : Boutons ;
 Dimensions (+/- 5%) LxP en mm : 290x510 ;
 Fréquence (Hz) : 50 ;
 Tension (V) : 230.
- 371 -
10.2.2 PLAQUE DE CUISSON ELECTRIQUE AVEC QUATRE ZONES DE

CUISSON :
Ce prix comprend la fourniture, pose et raccordement électrique d’une plaque de cuisson électrique
vitrocéramique avec quatre zones de cuisson de marque BOSCH, SAMSUNG, FRANKE ZANUSSI, ou
équivalent, y compris essais et toutes sujétions de fourniture et de pose en ordre en marche, ayant les
 Finition : inox ;
 Commandes : Boutons ;
 Dimensions (+/- 5%) LxP en mm : 594x510 ;
 Fréquence (Hz) : 50 - 60 ;
 Tension (V) : 220 - 240.
10.2.3 HOTTE ENCASTRABLE :

 Couleur : noir ;
 Dimensions nominales (+/- 5%) : LxPx H en mm : 598x482x150 ;
 Vitesse d'aspiration : 3, Micro-switch ;
 Type de commandes : 3 positions switch ;
 Capacité d’extraction d’air (haute/basse) :170/100 m³/h ;
 Type d’éclairage : LED ;
 Tension (V) : 220-240
 Niveau sonore, max/min. (dBa) : 59/50 ;
 Fréquence (Hz) : 50 ;
 Classe d’efficacité de filtration des graisses : D.
10.2.4 MOYEN REFRIGERATEUR :
Ce prix comprend la fourniture et pose d’un petit réfrigérateur, doté d’un congélateur, de marque
WHIRLPOOL, BOSCH, SAMSUNG ou équivalent, ayant les caractéristiques suivantes :
 Capacité nette : 318 L ;

 Données électriques : 230 V / 100 W ;
 Classe énergétique A+ ;
 Eclairage intérieur ;
 Dégivrage automatique ;
- 372 -
 Dimensions inférieures à 60 cm en largeur et en profondeur ;

10.2.5 PETIT REFRIGERATEUR :
Ce prix comprend la fourniture et pose d’un petit réfrigérateur, doté d’un congélateur, de marque
WHIRLPOOL, BOSCH, SAMSUNG ou équivalent, ayant les caractéristiques suivantes :
 Capacité nette : 122 L ;

 Données électriques : 230 V / 60 W ;
 Classe énergétique A+ ;
 Eclairage intérieur ;
 Dégivrage automatique ;
 Dimensions inférieures à 55 cm en largeur et en profondeur ;
 Hauteur entre 80 et 84 cm.
- 373 -
CHAPITRE IV : BORDEREAU DES PRIX – DETAILS ESTIMATIFS
- 374 -

Appel D'Offres Ouvert Sur Offres Des Prix #80 / 2023

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Appel D'Offres Ouvert Sur Offres Des Prix #80 / 2023

Transféré par

Droits d'auteur :

Formats disponibles

APPEL D’OFFRES

OUVERT SUR OFFRES DES PRIX N° 80 / 2023

TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION

CAHIER DES PRESCRIPTIONS SPECIALES

ARCHITECTE : YAME BET : OMAIT ENGINEERING BCT : QUALICONSULT

TRAVAUX DE CONSTRUCTION D'UN HOTEL EN R+3 DE LA FONDATION MOHAMMED VI

Marché N° : ………../ ……..

Passé en application des dispositions de l’article 16 et de l’article 17 du règlement des marchés de la

ENTRE LES SOUSSIGNÉS :

La Fondation Mohammed VI de Promotion des Œuvres Sociales de l’Education – Formation, représentée

1. Cas d’une personne morale

IL A ÉTÉ ARRÊTÉ ET CONVENU CE QUI SUIT :

2. cas d’un groupement

Nous nous obligeons (conjointement ou solidairement, selon la nature du groupement) ayant M

Désigné ci-après par « l’entrepreneur » ou « l’entreprise ».

IL A ÉTÉ ARRÊTÉ ET CONVENU CE QUI SUIT :

CHAPITRE I : CAHIER DES CLAUSES ADMINISTRATIVES GENERALES ......................................- 6 -

ARTICLE 35 : OBLIGATIONS DIVERSES DE L’ENTREPRENEUR ...................................................- 17 -

CHAPITRE I : CAHIER DES CLAUSES ADMINISTRATIVES GENERALES

ARTICLE 1 : OBJET DU MARCHE

ARTICLE 2 : MAITRE D’OUVRAGE

ARTICLE 3 : INTERVENANTS DU PROJET

ARTICLE 4 : CONSISTANCE DES TRAVAUX

ARTICLE 5 : DOCUMENTS CONSTITUTIFS DU MARCHE

- Le bordereau des prix des approvisionnements ;

A-2 : Les pièces contractuelles postérieures à la conclusion du marché :

B- REFERENCES AUX TEXTES GENERAUX ET AUX TEXTES SPECIAUX

ARTICLE 6 : VALIDITE DU MARCHE ET NOTIFICATION D’APPROBATION

ARTICLE 7 : DOMICILE DE L'ENTREPRENEUR

ARTICLE 9 : SOUS – TRAITANCE

ARTICLE 10 : DELAI D'EXECUTION

ARTICLE 11 : PENALITES EN CAS DE RETARD DANS L'EXECUTION DES TRAVAUX

ARTICLE 12 : NATURE DES PRIX

ARTICLE 13 : PRIX DU MARCHE

ARTICLE 14 : EXONERATION DE TAXES

ARTICLE 15 : REVISION DES PRIX

P =P0 [0.15+0.85 (BAT6/ BAT60)]

Définition des index :

L’époque de base correspond au mois de la date limite de remise des offres.

ARTICLE 17 : ASSURANCES ET RESPONSABILITE

c) à la responsabilité civile incombant :

2-Lorsque l'ordre de service notifiant l'approbation du marché à l'entrepreneur prescrit également le

L'entrepreneur est tenu de présenter à la Fondation, la justification du renouvellement des assurances

ARTICLE 18 : RESPONSABILITE DECENNALE

ARTICLE 19 : MODALITE DE PAIEMENT ET DE REGLEMENT

ARTICLE 20 : RETENUE DE GARANTIE

ARTICLE 21 : RESILIATION ET AJOURNEMENT DU MARCHE

ARTICLE 22 : RECEPTION PROVISOIRE

ARTICLE 23 : DELAI DE GARANTIE

ARTICLE 24 : RECEPTION DEFINITIVE

La réception définitive sera prononcée conformément aux dispositions de l’article 76 du C.C.A.G-T

ARTICLE 25 : REGLEMENT JUDICIAIRE ET DE LITIGES

ARTICLE 26 : CAS DE FORCE MAJEURE

ARTICLE 27 : LUTTE CONTRE LA FRAUDE, LA CORRUPTION ET LE CONFLIT D’INTERET

ARTICLE 28 : DROIT D’ENREGISTREMENT

CHAPITRE II : CAHIER DES CLAUSES ADMINISTRATIVES PARTICULIERES

ARTICLE 30 : DOCUMENTS A FOURNIR PAR L’ENTREPRENEUR

ARTICLE 31 : CONNAISSANCE DU DOSSIER ET DES LIEUX

ARTICLE 32 : CONTROLE DES BATIMENTS

ARTICLE 34 : LIAISON AVEC LE MAÎTRE D’OUVRAGE

ARTICLE 35 : OBLIGATIONS DIVERSES DE L’ENTREPRENEUR

ARTICLE 36 : RESPONSABILITE DE L'ENTREPRENEUR-APPROVISIONNEMENT

En conséquence, il est en particulier responsable :
