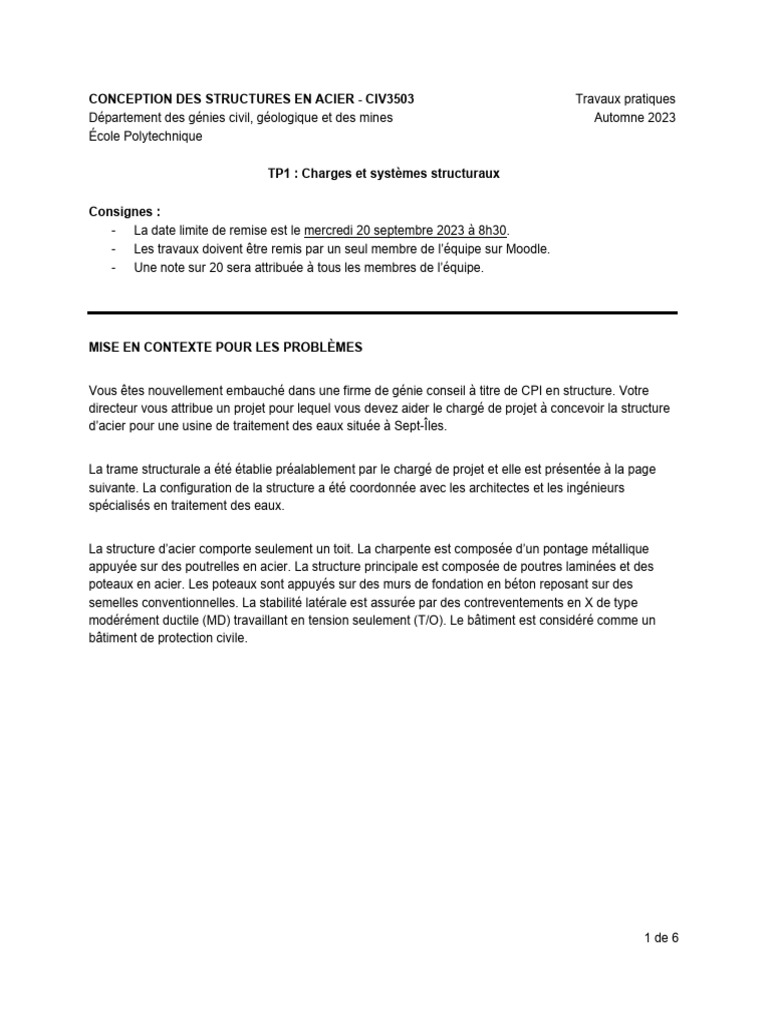

CONCEPTION DES STRUCTURES EN ACIER - CIV3503 Travaux pratiques

Département des génies civil, géologique et des mines Automne 2023

École Polytechnique

TP1 : Charges et systèmes structuraux

Consignes :
- La date limite de remise est le mercredi 20 septembre 2023 à 8h30.
- Les travaux doivent être remis par un seul membre de l’équipe sur Moodle.
- Une note sur 20 sera attribuée à tous les membres de l’équipe.

MISE EN CONTEXTE POUR LES PROBLÈMES

Vous êtes nouvellement embauché dans une firme de génie conseil à titre de CPI en structure. Votre
directeur vous attribue un projet pour lequel vous devez aider le chargé de projet à concevoir la structure
d’acier pour une usine de traitement des eaux située à Sept-Îles.

La trame structurale a été établie préalablement par le chargé de projet et elle est présentée à la page
suivante. La configuration de la structure a été coordonnée avec les architectes et les ingénieurs
spécialisés en traitement des eaux.

La structure d’acier comporte seulement un toit. La charpente est composée d’un pontage métallique
appuyée sur des poutrelles en acier. La structure principale est composée de poutres laminées et des
poteaux en acier. Les poteaux sont appuyés sur des murs de fondation en béton reposant sur des
semelles conventionnelles. La stabilité latérale est assurée par des contreventements en X de type
modérément ductile (MD) travaillant en tension seulement (T/O). Le bâtiment est considéré comme un
bâtiment de protection civile.

1 de 6
Figure 1 : Vue en plan et élévations du bâtiment
2 de 6
PROBLÈME N° 1 : CALCUL DES CHARGES (6 points)

Afin de procéder au dimensionnement de la charpente d’acier de l’usine, on vous demande dans un

premier temps d’évaluer la charge permanente de la toiture (D) et la charge de neige au toit (S). À noter
que les charges de vent au toit ont déjà été déterminées et correspondent à W = 0,66 kPa (pression) et à
W = -1,47 kPa (succion). Ces charges de vent ont été obtenues en admettant que les ouvertures du
bâtiment puissent être refermées lors de tempêtes et en considérant des coefficients CpCg conservateurs.

1. Pour le calcul des charges permanentes, démontrez que la charge permanente de la toiture se
situe entre 0,85 kPa et 1,0 kPa. Pour ce faire, complétez le Tableau 1 en identifiant pour chacun
des items une charge surfacique associée et la référence utilisée (HSC, fiche technique,
information d’un fournisseur, etc.). Pour le reste des calculs, considérez une charge D = 1,0 kPa.

2. Pour le calcul de la charge de neige :

1) Évaluez la charge de neige de base (S) aux états limites ultimes (ÉLU) et aux états
limites de tenue en service (ÉLS) en employant les paramètres décrits dans les pages
suivantes.
2) Validez la charge de neige obtenue à l’aide de la calculatrice en ligne jabacus
(https ://www.jabacus.com/engineering/load2015/snow.php).

Charge permanente (D)

La charge permanente est obtenue à partir de la composition de la toiture prévue par l’architecte, tel que
définie au Tableau 1 et illustrée schématiquement à la Figure 2.

Figure 2 : Composition de la toiture prévue par l’architecte

Tableau 1 : Composition de la toiture

Composition Charge (kPa) Référence
- Membrane de finition de bitume élastomère thermosoudé
- Contreplaqué 13 mm
- Isolant rigide 150 mm
- Pare-vapeur soudé
- Panneau de support de gypse extérieur 13 mm
- Pontage métallique de type CANAM P3606 calibre 20 (0,91mm)*
- Poutrelles 800 mm prof. et entretoises*
- Structure principale (poutres)*
- Mécanique

3 de 6
Pour le calcul des éléments avec *, considérez les paramètres suivants :

- Pontage métallique :
• Type CANAM P3606 calibre 20 (0,91 mm) en portée triple
• Critère de flèche sous les charges d’utilisation : L/240
• Acier conforme à la norme ASTM A 653M SS Grade 275
• Largeur d’appui : 50 mm (extérieur); 100 mm (intérieur)
• Orientation : normale
- Poutrelles :
• Le poids approximatif des poutrelles peut être obtenu en utilisant l’outil de calcul en ligne
développé par CANAM (https://www.canam.com/outils-dingenierie/).
• Considérez la situation produisant la poutrelle la plus lourde. S’assurer également de
considérer uniquement les charges s’appliquant sur les poutrelles, en excluant le poids de
la structure principale (poutres).
• Ajoutez une majoration additionnelle de 5% au poids des poutrelles pour considérer la
masse associée aux entretoises.
- Poutres de la structure principale :
• Évaluez, de manière préliminaire, la charge surfacique associée à un profilé W460x60
situé à l’axe 3 entre les axes D et E.
• Ajoutez une majoration additionnelle de 15% au poids des poutres pour considérer la
masse associée aux assemblages.

Charge de neige (S)

La charge de neige de base au toit (S) est obtenue selon l’équation de l’article [4.1.6.2] du CNB 2015
reproduite ci-dessous :

S = IS SS Cb Cw Cs Ca +Sr 

Où :
IS = Facteur d’importance IS = 1,25 (ÉLU); IS = 0,9 (ÉLS) (Protection civile)
SS = Charge de neige au sol SS = 4,1 kPa (CNB 2015 - Tableau C-2)
Sr = Charge de pluie concomitante Sr = 0,4 kPa (CNB 2015 - Tableau C-2)
Cb = Coefficient de base Cb = 0,8 (Longueur Lc ≤ 70m)
Cw = Coefficient d’exposition au vent Cw = 1,0 (Pente ≤ 30°)
Cs = Coefficient de pente Cs = 1,0 (Pente ≤ 15°)
Ca = Coefficient d’accumulation Ca = 1,0 (Charge uniforme)

4 de 6
PROBLÈME N° 2 : DIMENSIONNEMENT PRÉLIMINAIRE (8 points)

Afin de fournir des dimensions préliminaires aux architectes et aux autres professionnels, vous devez
effectuer un dimensionnement préliminaire de quelques éléments structuraux.

Poutrelles entre D & E et 1 & 3

1. Déterminez les charges uniformes linéaires sous les charges non-pondérées (D, S et W) et sous
les charges pondérées.
2. Évaluez les efforts pondérés Mf et Vf, ainsi que l’inertie requise pour respecter un critère de flèche
de L/240.
3. Validez si l’option d’utiliser des poutrelles d’une profondeur de 800 mm s’avère le choix le plus
économique pour cette portion du toit.

Poutre de l’axe 3 entre D et E

1. Déterminez les charges ponctuelles correspondant aux réactions des poutrelles sous les charges
non-pondérées (D, S et W) et sous les charges pondérées.
2. Évaluez les efforts pondérés Mf et Vf, ainsi que l’inertie requise pour respecter un critère de flèche
de L/240.
3. À l’aide des tableaux du HSC, effectuez un choix de section préliminaire. Le choix peut être
différent du profilé W460x60 considéré pour l’évaluation des charges surfaciques. Validez quels
sont les impacts de votre choix par rapport aux hypothèses préalablement considérées.

Colonne à l’axe D-3

1. Déterminez l’aire tributaire de la colonne.
2. Évaluez l’effort axial en compression sous les charges non-pondérées (CD, CS et CW) et sous les
charges pondérées (Cf).
3. À l’aide des tableaux du HSC, proposez un profilé HSS conforme à la norme ASTM A500 gr. C en
considérant une longueur effective conservative KL = 5 250 mm.

5 de 6
PROBLÈME N° 3 : ÉLABORER UN MODÈLE NUMÉRIQUE SAP2000 DU BÂTIMENT (6 points)

Vous devez développer un modèle SAP2000 du bâtiment en acier. Le modèle SAP2000 permettra de
valider les calculs effectués précédemment. Il sera également employé pour la réalisation des autres
étapes de dimensionnement.

Il vous est demandé de fournir des captures d’écran afin d’illustrer les éléments suivants :

- Efforts pondérés de flexion et de cisaillement dans les poutrelles entre D & E et 1 & 3;
- Efforts pondérés de flexion et de cisaillement dans la poutre de l’axe 3 entre D et E;
- Effort axial pondéré dans le poteau à l’axe D-3.

Comparez les résultats de votre modèle SAP2000 avec les résultats obtenus au problème no 2.
Commentez brièvement vos observations.

Note : Pour la création de votre modèle, considérez les éléments suivants :

- N’incluez pas le poids propre des éléments, utilisez plutôt les charges surfaciques définies aux
problèmes précédents.
- Ajoutez les contreventements pour s’assurer d’obtenir un modèle stable.

6 de 6
