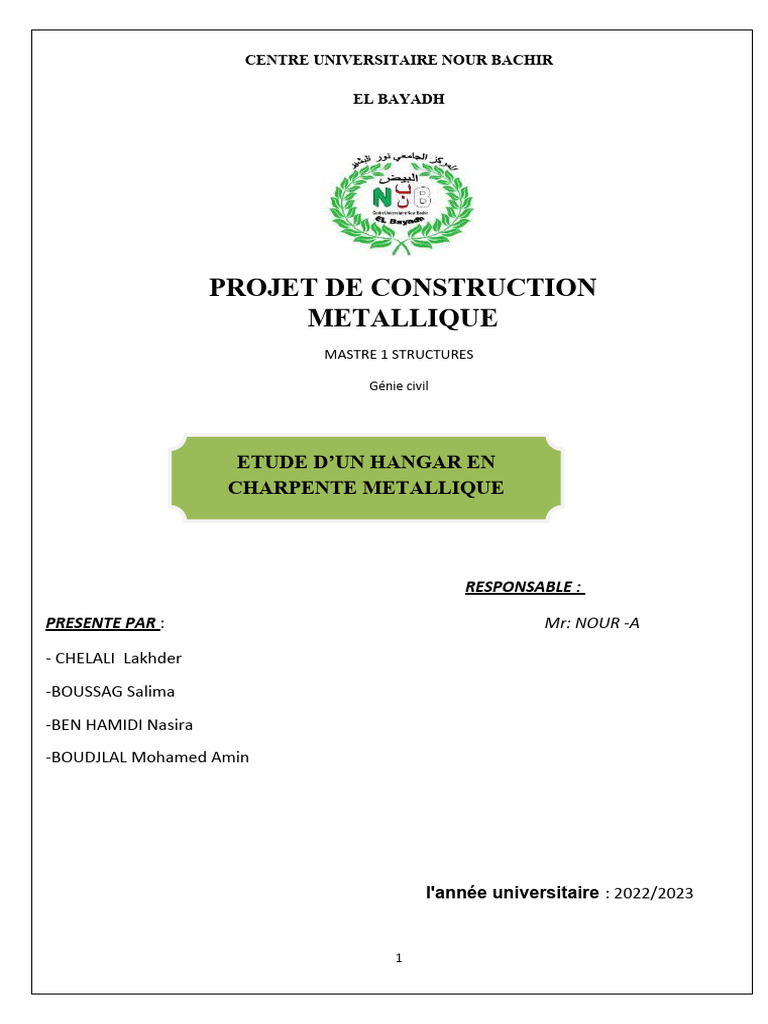

CENTRE UNIVERSITAIRE NOUR BACHIR

EL BAYADH

PROJET DE CONSTRUCTION
METALLIQUE
MASTRE 1 STRUCTURES

Génie civil

ETUDE D’UN HANGAR EN

CHARPENTE METALLIQUE

RESPONSABLE :

PRESENTE PAR : Mr: NOUR -A

- CHELALI Lakhder
-BOUSSAG Salima
-BEN HAMIDI Nasira
-BOUDJLAL Mohamed Amin

l'année universitaire : 2022/2023

1
INTRODUCTION:

2
Mon projet consiste à faire l’étude et la conception d’un hangar en Charpente métallique de forme
rectangulaire avec toiture à deux versants, couvrant une surface de 720 m2destiné pour le stockage

 Caractéristiques et donnée du projet:

1. Géométrie de l’ouvrage:

Longueur totale = 36.00 m.

Largeur totale = 20.00 m.

Hauteur totale = 08.00 m.

Hauteur des poteaux = 06.50 m.

Hauteur de la toiture = 01.50m

Pente de la toiture = 08.53°

Altitude géographique =1000 m

2. Ossature et stabilité de la structure :

La structure est constituée de 6 portiques métalliques. Ces portiques assurent la stabilité transversale

de l’ossature. La stabilité longitudinale est assurée par des palées de stabilités.

La toiture:
La toiture est en charpente métallique a deux versants. Elle est constituée de bacs de couverture
reposant sur des pannes en IPE, et de poutre au vent.
La couverture sera réalisée par des panneaux sandwich, ils sont constitués :
- De deux tôles de parement intérieur et extérieur.
- D’une âme en mousse isolante.
- De profils latéraux destinés à protéger l’isolant et réaliser des assemblages aisés.
Les panneaux sandwich nous offrent plusieurs avantages, on citera :
- Le par vapeur.
- L’isolation et l’étanchéité.
- Une bonne capacité portante.
- Un gain de temps appréciable au montage.

3
Toute fois elles présentent un point faible qui réside dans l’étanchéité des joints.

Panneau sandwich.

Les façades :

Les façades extérieures sont réalisées avec des panneaux sandwichs fixés aux lisses de
bardages.

Matériaux utilisés :

a) Acier :

L’acier est un matériau constitué essentiellement de fer et un faible taux de carbone, qui sont
extraits de matières premières naturelles tirées du sous – sol (mines de fer et de carbone).
Le carbone n’intervient dans la composition, que pour une très faible part (généralement
inférieur à 1%).
Outre le fer et le Carbone, l’acier peut comporter d’autres éléments qui leur sont associés :
- Soit involontairement : phosphore, soufre…qui sont des impuretés et qui altèrent les
propriétés des aciers.
- Ou bien volontairement : ce sont notamment le silicium, le manganèse, lenickel, lechrome, le
tungstène, le vanadium, etc. qui ont pour propriété d’améliorer les caractéristiques mécaniques
des aciers (résistance à la rupture, dureté, limite d’élasticité, ductilité, résilience, soudabilité,
corrosion…etc). On parle, dans ces cas, d’acier allié.

4
 Propriétés de l’acier :

Résistance : Les nuances d’acier courantes et leurs résistances limites sont données par le règlement
(Eurocode 03). La nuance choisie pour la réalisation de cet ouvrage est de l’acier S235.
Ductilité : L’acier de construction choisi doit satisfaire les conditions suivantes :

Le rapport 𝑓𝑢/𝑓𝑦>1,2.

La déformation ultime doit être supérieure à 20 fois la déformation élastique (𝜀𝑢≥ 20𝜀𝑦).

A la rupture, l’allongement relatif ultime 𝜀𝑢doit être supérieur ou égal à 15%.

Diagramme contrainte-déformation de l’acier (essai de traction).

Propriétés mécaniques de l’acier : (§ 3.2.3 CCM97) :

− Module d’élasticité𝐸𝑎= 210000 MPa

− Module de cisaillement : G= 8×104 MPa
− Le coefficient de poisson : νa= 0.3
− Masse volumique : 𝜌a= 7850 kg/m
− La résistance à la traction : fu = 360 MPa
− La limite d’élasticité : fy = 235 MPa
− Coefficient de dilatation thermique : α = 12.10-6 /°C

5
b) Le Béton :

Pour la réalisation des fondations, le béton est un mélange de sable, ciment, gravier et d’eau.Sa
composition diffère selon la résistance voulue. Le béton est un matériau économique qui résiste
bien à la compression.
Dans notre structure, le béton utilisé pour les fondations, il a les caractéristiques suivantes :
− Masse volumique normale := 2500 Kg /m3
− La résistance à la compression : fc28= 25 MPa.
− La résistance à la traction : ft28 = 0,06 × fc28 + 0,6 = 2.1 MPa

Règlements techniques utilisés :

Les règlements techniques utilisés dans cette étude sont :

 DTR.BC.2.2 « Charges permanentes et charges d’exploitations ».

 DTR.BC.2.44 Règles de conception des Structures en aciers « CCM97 ».
 DTR.BC.2.48 Règles Parasismiques ALGERIENNES« RPA99/VERSION 2003 ».
 DTR. C.2.47 Règlement Neige et Vent « RNV2013 ».
 BAEL91 : Calcul des Structures en béton.
 EUROCODE 3 : Calcul des structures métalliques.

6
Introduction

7
 Dans ce chapitre, nous allons définir les différentes charges agissantes sur notre structure, qui se
résument dans l'action des charges permanentes et d'exploitation et des effets climatiques.
Ces derniers ont une grande influence sur la stabilité de l'ouvrage ; Pour cela, une étude
approfondie doit être élaborée pour la détermination de ces différentes actions.

Charges permanentes

Elle comprend non seulement le poids propre des éléments structuraux principaux et
secondaires, mais aussi le poids des éléments incorporés aux éléments porteurs tels que la
couverture et le bardage

Surcharges d’exploitation

Dans le bâtiment les charges d’exploitations ou surcharges sont les charges mécaniques
statiques permanentes ou dynamiques non permanentes.
Elles couvrent la pression du vent, le poids de la neige, le poids des personnes et le
mobilier, on peut aussi parler des surcharges d’entretien qui sont définies comme, charges
ponctuelles de 100 daN au 1/3 et 2/3 de la portée d’une poutre.
Les charges d’exploitation sont déterminées suivant le document technique réglementaire
charges et surcharges (DTR B.C.2.2).

Surcharges climatiques
Charges de neige

Le calcul de la surcharge climatique de la neige est en fonction de la localisation

géographique et de l’altitude du lieu.
Il se fait conformément à la réglementation «Règlement Neige et Vent» RNV99–version
2013.

La charge caractéristique de la neige par unité de surface est donnée par la formule
suivante:
S = µ*Sk daN/m²

S : Charge caractéristique de la neige par unité de surface.

µ : Coefficient d’ajustement des charges, en fonction de la forme de la toiture.

Sk : Charge de neige sur le sol.

8
a) La charge de la neige sur le sol Sk :

Le projet en zone B selon la classification de RNVA 2013.

L’altitude du projet est environ 1000 m

0 .04∗H+ 10
Sk = 100 (§ 4.2 RNVA 2013 page 21)

0.04∗1000+10
sk= = 0.5 KN/m2
100

Sk = 0.5 KN/m2

b) Coefficient de forme de la toiture :

La toiture est à deux versants, le coefficient de forme est donné par le tableau 2 du RNVA 2013 pour
une pente compris entre 0˚ et 30˚ :

Dans Notre cas : α = 8.53° alors µ1 = 0,8

c) La charge de la neige sur la toiture :

S = ᶙ1 × Sk [KN/m²]

S = 0.8*0.50 = 0.40 KN/m²

S =0.40 KN/m2

SK = 0.50 KN/m2

Charges de la neige sur la toiture

9
10
Effet du vent

Le déplacement du l’air tend à éliminer ces déséquilibres de pression, par conséquent, il produit un
mouvement de masse d’air appelé « VENT » qui est par ailleurs conditionné également par le relief
terrestre. Pour cela, une étude approfondie doit être élaborée pour la détermination des différentes
actions dues au vent et ceci dans toutes les directions possibles.

Les actions du vent appliquées aux parois dépendent de :

 La direction.
 L’intensité.
 La région.
 Le site d’implantation de la structure et leur environnement.
 La forme géométrique et les ouvertures de la structure.

Les effets du vent sont étudiés conformément à la réglementation « Règlement neige et Vent »
RNV99-version 2013.

L’effet du vent par unité de surface est donné par la formule suivante :

qj = wj = qdyn * Cd * [Cpe - Cpi] [dan/m²]

qdyn : Pression dynamique du vent

Cd : Coefficient dynamique

Cpe : Coefficient de pression extérieur.

Cpi : Coefficient de pression intérieur.

a) Données relatives au site

Zone III qréf = 500 N/m² (Tableau 2 .2 chapitre 2 RNVA 2013)

b) Catégorie du terrain :
La structure sera implantée en zone industrielle, donc d’après les données la catégorie de terrain est III

Catégorie de terrain III (Tableau 2.4, chapitre2 RNV 2013)

Catégorie de terrain KT Z0 (m) Zmin (m) ꜫ

III 0.215 0.3 5 0.61

KT: facteur de terrain

Z0: paramètre de rugosité

Zmin : hauteur minimale

11
Nature du site : Plat CT= 1

a) Coefficient dynamique :
Le coefficient dynamique Cd dépend de la hauteur et la largeur de la structure, ainsi que
du matériau de la structure.
La structure du bâtiment étant une structure métallique, dont la hauteur inférieure à 15m ( 8.00
m), on prend: Cd = 1

Cd < 1,2 donc la construction est peu sensible aux excitations dynamiques

c) Pression dynamique qdyn :

qdyn (zj) = qréf × Ce (zj) [daN/m²]

qréf : La pression dynamique de référence pour les constructions permanentes, donnée en

fonction de la zone du vent. qréf = 50 daN/m²

Ce : Coefficient d’exposition au vent, en fonction du coefficient de rugosité (Cr), et du

Coefficient de topographie (Ct).

Ce(z) = Ct²(z) × Cr² (z) × [1 +7*Iv(z)]

zj: hauteur de référence: zj = 8.00m

d) Coefficient de rugosité(Cr) :
Le coefficient de rugosité traduit l’influence de la rugosité et de la hauteur sur vitesse
moyenne du vent.

 Cr (z) = Kt * Ln (z/z0) pour Zmin ≤ Z ≤ 200m (2.3 chapitre 2 RNVA 2013 page 57)
 Cr (z) = Kt * Ln (Zmin/0) pour Z ˂ Zmin
On a: Z= 8.00 m ; Zmin = 5 m pour Zmin ≤ Z ≤200m

Parois vertical : Z =6.50 m

Cr(z) = 0.215 * Ln (6.50/0.3) = 0.661
Cr(z) = 0.661

Toiture : z =8.00 m
Cr(z) = 0.215 * Ln (8.00/0.3) = 0.705
12
13
L’intensité de turbulence Iv :
L’intensité de turbulence définie comme étant l’écart type de la turbulence divisé par la vitesse
moyenne du vent est donnée par la formule : (2.5 chapitre 2 RNVA 2013)

1
IV (Z) = Z pour Z > Zmin
CT∗ln( )
Z0

Parois vartical : z=6.50 m

1
IV (Z) = 6.50 = 0.325
1∗ln( )
0.30

Toiture : z = 8.00 m
1
IV (Z) = 8.00 = 0.304
1∗ln( )
0.30

e) Coefficient d'exposition(Ce) :
Le coefficient d’exposition au vent Ce(z) tient compte des effets de la rugosité du terrain, de la
topographie du site et de la hauteur au-dessus du sol.

En outre, il tient compte de la nature turbulente du vent. Ce(z) est donnée par :

Ce (Zj) = Ct(z) 2 * Cr(z) 2 * [1 + 7Iv(z)] (2.2chapitre 2 RNVA 2013 page 51)

Parois vertical :

Ce (Zj) = (1)2 * (0.661)2 * [1 + 7*(0.325)]

Ce (Zj) = 1.430

Toiture :
Ce (Zj) = (1)2 * (0.705)2 * [1 + 7*(0.304)]

Ce (Zj) = 1.554
f) La pression dynamique :

 qdyn = qréf * Ce (2.1 chapitre 2 RNVA 2013

page 50)

14
 paroisvertical :
qdyn = 0.50 *1.430
qdyn= 0.715kn/m²

Toiture :
qdyn = 0.50 * 1.554
qdyn= 0.777kn/m²

Parois vertical toiture

CT 1 1
Cr 0.661 0.705
Ce 1.430 1.554
qref 500 500
qdyn 0.715 0.777

g) Coefficient de pression extérieur Cpe :

Le coefficient de pression extérieur Cpe dépend de la forme géométrique de la base de la structure, et

de la dimension de la surface chargée

 b : la dimension perpendiculaire à la direction du vent

 d : la dimension parallèle à la direction du vent

15
 Directions du vent sur la structure.

h) Coefficient de pression extérieur Cpe :

Les Cpe s’obtiennent à partir des formules suivantes :

 Cpe = Cpe,1 si S ≤1 m²

 Cpe = Cpe,1 + (Cpe,10 - Cpe,1) ×log10 (S) si 1 m² < S < 10 m²

 Cpe = Cpe,10 si S ≥10 m²

Ou S (en m2) désigne la surface chargée de la paroi considérée

Vent sur le pignon V1 et V3 : θ= 900

a) Parois verticales : z = 6.50 m

On se réfère au paragraphe 1.1.1.2 du chapitre (5-1) du RNVA 2013 pour déterminer les différentes
zones de pression ; Et au tableau (5-1) pour déterminer les valeurs des coefficients Cpe, pour chaque
direction du vent considérée.

d= 36.00m b= 20.00m h= 6.50 m

e = Min (b ; 2h) ; e = Min (20 ; 2*6.50= 13) donc e = 13 ; e/5 = 2.60

S(A) = h* (e/5) = 6.50*2.60 = 16.90 m2 > 10 m2

16
 Si la petite surface est supérieure à 10 m2 donc les S(B) et S(C) sont supérieurs à 10 m2

Zone A B C D E
Surface 16.90 67.60 149.50 130 130
Cpe -1.0 -0.80 -0.50 +0.80 -0.30

Les coefficients Cpe correspondant à chaque zone de parois verticales (V1etV3)

b=20.00
-0.30

23.0
-0.50 C C -0.50

0
d =36.00
10.4
0
-0.80 B B -0.80

2.60
-0.10 A D A -1.0

+0.80

V1
La répartition de la pression aérodynamique sur les parois verticales, cas de vent Dans le sens V1.
b) Toiture : z = 8.00 m

La direction du vent est définie par l’angle θ, et dans notre cas :

Le vent est perpendiculaire au pignon (sensV1) et parallèle aux génératrices donc ; θ = 90

(Selon RNVA 2013 Chap5, article 5.1.5.1).

La toiture est à deux versants avec une pente de 10% ce qui nous donne un angle de

α=8.53° (comme la figure 5.4 du RNVA2013).

Pour θ=90°, on va définir les différentes zones de pression F, G, H et I qui sont représentées sur

La figure suivante :
17
d= 36 m b=20 m h=8.00 m

Et e = min [b ; 2h] →e = min [20.00 ; 16.00] →e = 16.00m

Et e/4= 4.00m e/10 = 1.60m e/2= 8.00 m

 Calcul des surfaces pour chaque zone :

F= 4.00×1.60 = 6.40 m²

G=1.60×6.00=9.60m²

H=6.40×10.00=64.00m²

I=29.60×10= 296m²

Remarque :
• La surface de la zone de pression F et G de la toiture elle est entre 1m2 et 10m2

(1m2<S<10m2) donc : 𝐶𝑝𝑒 =𝐶𝑝𝑒1+ (𝐶𝑝𝑒10 -𝐶𝑝𝑒 1) × log10(S) pour cette zone.

• Et les surfaces des zones de pression H et I sont supérieures à 10m2(S ≥ 10m2).

Donc : 𝐶𝑝𝑒 = 𝐶𝑝𝑒10 pour chaque zone.

• Les valeurs des coefficients d’expositions 𝐶𝑝𝑒 sont déterminées par une interpolation
linéaire entre les deux valeurs de même signe pour 𝛼=5° et 𝛼=15° tirées du tableau (tableau
5.4, chapitre5, RNVA2013 page 87).
Apres interpolation on obtient le résultat présenté dans le tableau suivant :

Zone F G H I
S(m2) 6.40 9.40 64 296
𝛼 =5° -1.716 -1.312 -0.70 -0.60
𝛼 =8.53° -1.154 -1.312 -0.535 -0.435
𝛼=15° -1.435 -1.312 -0.60 -0.50
cpe -1.154 -1.312 -0.535 -0.435

Les coefficients Cpe correspondant à chaque zone de toiture(V1etV3)

18
 Faita
ge
I I

-0.435 -0.435

29.6
0
H H

6.40
-0.535 -0.535
e/2

F G G F

1.60
10
e/

-1.154 -1.312 -1.312 -1.154

e/4

4.00 12.00 4.00

V1
Vent sur le long-pan V2 et V4 :θ= 00

a) Parois verticales : z=6.50

d= 20.00m b=36.00m h= 6.50 m
e = Min (b ; 2h) ; e = Min (36 ; 2*6.50= 13) donc e = 13 ; e/5 = 2.60

S(A) = h* (e/5) = 6.50*2.60 = 16.90m2 > 10m2

Si la petite surface est supérieure à 10m2 donc les S(B) et S(C) sont supérieurs à 10m2

Donc on adopte avec le Cpe,10

Zone A B C D E
Surface 16.90 67.60 149.50 130 130
Cpe -1.0 -0.80 -0.50 +0.80 -0.30

Les coefficients Cpe correspondant à chaque zone de parois verticales (V2etV4)

19
 d=20.00

- -1.0 -0.80
-0.50

V2 +0.80

b = 36.00
-0.50
-0.80
-1.0
2.60 10.40 9.60

b) Toiture : z=8.00
La direction du vent est définie par l’angle θ, et dans notre cas :
• Le vent est perpendiculaire au long-pan le (sens V2) et perpendiculaire aussi aux
génératrices donc :
θ = 0° (Selon RNVA 2013 Chap5, article 5.1.5.1).
• La toiture est à deux versants avec une pente de 10% ce qui nous donne un angle de α=8.53°
(figure 5.4 de RNVA2013).
− Pour θ=0°, on va définir les différentes zones de pression F, G, H, I et J qui sont
représentées sur la figure suivante :
Avec :
d= 20.00 m ; b= 36.00 m ; h= 8.00 m
Et e = min [b ; 2h] → e = min [36 ; 16.00] → e = 16.00 m

Et d > e → e/4 =4 ; e/10=1.60

20
Calcul des surfaces et des coefficients𝐶𝑝𝑒 qui correspondent à chaque zone :
F= 1.60×4.00 = 6.40m²

G= 1.60×28.00= 44.80m²

H= 8.40×36.00=302.40m²

J= 1.60×36.00=57.60m²

I= 8.40×36.00= 302.40m²

Remarque :

• La surface de zone de pression F de la toiture, elle est entre1m² et 10m²

(1m²<S<10m²) donc: 𝐶𝑝𝑒 = 𝐶𝑝𝑒1 + (𝐶𝑝𝑒10 -𝐶𝑝𝑒1) × log10(S).
• Et les surfaces des zones de pression G, H, I et J sont supérieures à 10m² (S

≥ 10m²). Donc 𝐶𝑝𝑒 = 𝐶𝑝𝑒10 pour chaque zone.

Les valeurs des coefficients d’expositions 𝐶𝑝𝑒 sont déterminées par une interpolation linéaire Entre les
deux valeurs de même signe pour 𝛼=5° et 𝛼=15° tirées du (tableau 5.4, chapitre5, RNVA2013)

(θ = 0°).

Apres interpolation on obtient le résultat présenté dans le tableau suivant :

Zone F G H I J
S (m2) 6.40 44.80 302.40 302.40 57.60
𝛼=5° -1.855 -1.20 -0.60 -0.60 +0.20
0 0 0 -0.60
𝛼=8.53° - 0.632 -0.541 -0.106 -0.271 -1.776
0.329 0.329 0.329 0.388
𝛼=15° -1.113 -0.80 -0.30 -0.40 -1.0
+0.20 +0.20 +0.20 0
cpe - 0.632 -0.541 -0.106 -0.271 -0.776

Les coefficients Cpe correspondant à chaque zone de toiture(V2etV4)

21
 faitage

4.00
e/4
- 0.632

V2 G H J I

d=36.0
28.0
-0.106

0
-0.271

0
-0.541 -0.776

4.00
F
e/4

- 0.632

e/10 e/10
1.60 8.40 1.60 8.40

d= 20.00

Coefficient de pression intérieure Cpi :

Le Coefficient de pression intérieur Cpi est fonction du pourcentage des ouvertures dans la
structure considérée, et en fonction de l’indice de perméabilité qui est définie comme suit :

∑ aire des ouvertures ou Cpe≤0 ( RNV 2013 PAGE 96)

=
∑ aire de tout les ouvertures

22
 Figure 5.14 (RNV version2013) pour tirer les valeurs des coefficients Cpi du diagramme :

(Figure 5.14 : Coefficient de pression intérieure 𝐶𝑝i des bâtiments sans face dominante

 Vent sur pignon (V1 et V3)

μ=
(
( 6.50∗20 )+
1.50∗10
2 )∗2
=1 → Cpi= - 0.50
( 6.50∗20 )+ ( )∗2
1.50∗10
2

h/d = 8.00/36=0.22 < 0.25 On choisit le trait discontinue

Pour V1 et V3 On adopte Cpi = - 0.5

 Vent sur long pan (V2 et V4)

0
=0
μ=
( 6.50∗20 )+ (1.50∗10
2
∗2 ) → Cpi= +0.80 (DAHMANI Lahlou page 59)

h/d = 8/20 =0.40 > 0.25 On choisit le trait continue

Pour
V2 et V4 On adopte Cpi = +0.80

23
Zone Cpe Cpi Cpe - Cpi qdyn[N /m2] W(Z)[N /m2]
A -1.0 -0.50 -0.50 715 -357.50
B -0.80 -0.5 -0.30 715 -214.50
C -0.5 -0.5 0 715 0
D +0.80 -0.50 1.30 715 929.50
E -0.30 -0.50 0.20 715 143

Pressions sur les parois verticales - Direction V1 et V3 du vent (Pignon)

Zone Cpe Cpi Cpe - Cpi qdyn[N /m2] W(Z)[N /m2]

F -1.154 -0.50 -0.654 777 -508.158
G -1.312 -0.50 -0.812 777 -630.924
H -0.535 -0.50 -0.035 777 -27.195
I -0.435 -0.50 0.065 777 50.505

Pressions sur la toiture - Direction V1 et V3 du vent (Pignon)

Zone Cpe Cpi Cpe - Cpi qdyn[N /m2] W(Z)[N /m2]

A -1.0 0.80 -1.80 715 -1287
B -0.80 0.80 -1.60 715 -1144
C -0.50 0.80 -1.30 715 -929.50
D +0.80 0.80 0 715 0
E -0.30 0.80 -1.10 715 -786.50

Pressions sur les parois verticales-Direction V2 et V4 du vent (long pan)

Zone Cpe Cpi Cpe - Cpi qdyn[N /m2] W(Z)[N /m2]

F -0.632 0.80 -1.432 777 -1112.66
G -0.541 0.80 -1.341 777 -1041.95
H -0.106 0.80 -0.906 777 -703.96
I -0.271 0.80 -1.071 777 -832.16

J -0.776 0.80 -1.576 777 -1224.55

Pressions sur la toiture - Direction V2 et V4 du vent (long pan).

24
Calcul de la force de frottement

Les constructions pour lesquelles les forces de frottement doivent être calculées sont celles
pour lesquelles soit d/b ≥ 3 et d/h ≥ 3

 b: la dimension de la construction perpendiculaire au vent.

 h: la hauteur de la construction.
 d: la dimension de la construction parallèle au vent.

La force de frottement F : Ffr = ∑ [qdyn (zj) * Cfr * Sfr.j] [N] (formule 2.8).

 Direction du vent (Vent ┴ pignon)

d 36
h
= 8
= 4.50 > 3 vérifier

d 36
b
= 20 =1.80 < 3 non vérifier

a) Paroi verticale

Sfr = (36 x 6.50) x 2 = 468 m².

Ffr = 71.50 x 0,04 x 468 = 1338.48 daN.

b) Versant de toiture

b/2 20 /2
Sfr= *d= * 2*36 = 72.80 m2
cos ¿ ¿ cos(8.53)

Ffr = 77.70 x 0,04 x 72.80 = 226.26 daN.

 Direction du vent (Vent ┴ long pan)

d 20
h
= 8 = 2.50 < 3 non vérifier

d 20
= = 0.55 < 3
b 36
non vérifier

 La force de frottement totale

Ffr =∑ Ffr (toiture) + Ffr (p. Verticale)

25
Ffr = (1338.48 + 226.26) = 1564.74 daN

Ffr = 15.647 KN

26
1

24
1

Introduction
Les caractéristiques de notre structure étant définies, nous passons dans ce chapitre au pré
dimensionnement des éléments porteurs du bâtiment.

 Dimensionnement des panneaux de couverture

a) principe de choix d’un panneau sandwich :
Le panneau sandwich d'enveloppe de bâtiment, est un produit composite, fabriqué industriellement
en continu, comportant un parement extérieur métallique, une âme isolante et un parement intérieur
métallique solidarisés par adhérence à l'âme isolante.

Ces composants travaillent ensemble et ne constituent ainsi qu'un seul élément autoportant
présentant différents niveaux de résistance mécanique, de réaction et de résistance au feu,
d'isolation thermique et acoustique, d’étanchéité à l'air, à l'eau et à la vapeur d'eau et d'esthétique
architecturale.

b) Panneaux couverture
Pour choisi le panneau couverture convient à notre structure, on doit savoir la charge du vent
maximale sollicité la toiture, et nombre d’appuis de séquelle le panneau de couverture sera appuyé
ainsi que l’épaisseur de la couverture.

Dans notre cas, la charge maximale du vent est égale à W= -1.287 KN/𝑚2.

Suivant une fiche technique on va choisir l’épaisseur de panneau couverture pour déterminer leur
entraxe maximal et le poids propre m2 :

détail de panneau sandwich (couverture).

25
1
c) Détermination de poids propre de la couverture :

D’après ce tableau ci-dessous on fait choisit un panneau de couverture de 30mm d’épaisseur ce qui
donne un poids de 12.5kg/m2.

le poids propre e panneau correspondante à chaque épaisseur.

d) Détermination de la portée maximale

Dans notre cas la charge du vent maximale sur la toiture w= -12.87 daN/m (dépression) On suppose
que le panneau de couverture soit repose sur plusieurs appuis (pannes), à l’aide de tableau ci-dessus on
déterminera la portée maximale entre les pannes :

fiche technique des panneaux sandwiches de couvertures.

26
1

 Calcul des pannes de couverture:

Définition

Les pannes sont des poutres destinées à supporter la couverture et de transmettre les charges Et
surcharges s’appliquant sur cette dernière à la traverse ou bien à la ferme. Elles sont Disposées
parallèlement à la ligne de faitage, et elles sont calculées en flexion déviée, sous L’effet des charges
permanentes, d’exploitations et climatiques.

Elles sont réalisées soit en profilés formés à chaud en (I), ou bien en (U), soit en profilés formés à froid
en (Z), (U), (Σ) ou en treillis pour les portées supérieures à 6m.

Dans notre structure nous utiliserons des formé à chaud en (I).

Disposition de la panne

Espacement entre pannes

On étudie la panne la plus sollicitée qui est la panne intermédiaire de portée L=6m, incliné

D’un angle α = 8.53° et.

D’après le tableau précédent on adopte pour une portée maximale entre les pannes de 3.75m.

⟹ On prend l’entraxe entre les pannes e=1.50m

Dans notre cas la charge du vent maximale sur la toiture w = -1.287 KN/m² (dépression) ;

à l’aide de la fiche technique des panneaux sandwiches de couvertures.

27
1
 Evaluation des charges et surcharges
Les charges permanentes (G) :

Poids propre de la couverture (panneaux sandwichs)… 12.5Kg/m2

Poids propre d’accessoire d’attache…………… 1.5Kg/m2

Poids propre de la panne estimé(IPE120) 10.4Kg/m

Schéma statique de la panne sous la charge permanente.

G = (Pcouverture + Paccessoire) * e + Ppanne

e : espacement entre les pannes (e= 1,5m) G = (12.5 + 1.5) *1,5+ 10.4 = 31.4 Kg/m

G = 0.314 KN/m.

Schéma statique des charges permanentes G sur les pannes.

Surcharges d’entretien (P) :

Dans le cas des toitures inaccessible, on considéré uniquement dans les calculs une charge
d’entretien qui est égale au poids d’un ouvrier et de son assistant et qui est équivalente deux
charges concentrées de 100Kg chacune située à 1/3 et 2/3 de la portée de la panne (D’après le
DTR BC 2.2).

28
1

Schéma statique de la poutre équivalente

'
P l Pl ²
Mmax= =
3 8

8∗P ' 8∗100

P= = =¿ 44,44 Kg/m Peq = 0,444 KN/ml
3∗l 3∗6

Surcharges climatiques :
 Surcharge du vent (W) :
W = -1.287× 1.5 = -1.390 KN/m

W = -1.390 KN/m.

Schéma statique de la surcharge climatique de vent

 Surcharges de la neige (S) :

La surcharge de la neige est en fonction de l’implantation du site de construction (région, altitude) et
de la forme de la toiture (inclinaison, possibilité d’accumulation). S : charge de la neige.

Charge de la neige sur la toiture S= 0.40 KN/m2

La charge linéaire de la neige sur la toiture est égal à :

S = 0,40×1,50

S = 0.60 KN/m.

29
1

Schéma statique de panne sous surcharge de la neige.

Charges à prendre en considération :

 G = 0.314 KN/ml.
 W = -1.390 KN/ml.
 S = 0.60 KN/ml.
 Q = 0.444 KN/ml

Décomposition des charges :

Suivant l’axe Z-Z :

 Gz = G cos α= 0,310 KN/ml.

 Qz = Q cos α = 0,439KN/ml.
 Wz = W = -1.390 KN/ml.
 Sz = S cos α = 0,593 KN/ml.

Suivant l’axe Y-Y :

 Gy= G sin α = 0,047 KN/ml.

 Qy = Q sin α = 0,066 KN/ml.
 Wy = 0 KN/ml.
 Sy= S sin α = 0,089 KN/ml

30
1
Les combinaisons d’actions

 ELU :

Suivant l’axe z-z :

 Comb 1 = 1.35Gz + 1.5Qz = 1.077 KN/ml

 Comb 2 = 1.35Gz + 1.5Sz = 1.308 KN/ml
 Comb 3 = Gz + 1.5W = -1.775 KN/ml
 Comb 4 = Gz + 1.35W + Sz = -0.973 KN/ml

Suivant l’axe y-y :

 Comb 1 = 1.35Gy + 1.5Sy = 0.197 KN/ml

 Comb 2 = 1.35Gy + 1.5Qy= 0.162 KN/ml
 Comb 3 = 1,35Gy = 0.063 KN/ml

Selon les deux axes y et z, les charges maximales à l'ELU /ml revenant à la panne la plus
sollicitée est:

 quz = Gz + 1.5W = -1.775 KN/ml

 quy = 1.35Gy + 1.5Sy = 0.197 KN/ml

 ELS :

Suivant l’axe z-z :

 Comb 1 = Gz + Qz = 0.749 KN/ml

 Comb 2 = Gz + Sz = 0.903 KN/ml
 Comb 3 = Gz + W = −1.08 KN/ml

Suivant l’axe y-y:

 Comb 1= Gy + Qy = 0.113 KN/ml

 Comb 2 = Gy +Sy = 0.136 KN/ml
 Comb 3 = Gy + W = 0.047 KN/ml

31
1

Selon les deux axes Y et Z ; les charges maximales à l’ELS /ml revenant à la panne la plus
sollicitée

qsz = Gz + W = −1.08 KN/ml

qsy = Gy + Sy= 0.136 KN/ml

Principe de pré dimensionnement

Les pannes sont sollicitées à la flexion déviée (flexion bi axiale). Elles doivent satisfaire les deux
conditions suivantes :

. Condition de flèche (l’ELS).

.Condition de résistance (l’ELU)

Généralement, on fait le pré dimensionnement des pannes par l’utilisation de la condition de flèche,
puis on fait la vérification de la condition de résistance.

Vérification à l’ELS :

La flèche à l’état limite de service se fait avec les charges et surcharges de service (non
pondérée): F ≤ F adm

Pour une poutre sur deux appuis uniformément chargée (axe Z-Z) :
5∗qz∗L ⁴ L
384 × E × Iy 200 = F adm
FZ ¿ ≤

5∗qz∗L3∗200 5∗1.08∗10−2∗6003∗200
Iy¿ 384∗E
= =289.28 cm4
384∗21000
Ce que nous donne Iy ≥ 289.28 cm4 donc on opte pour un IPE 120
Avec : Iy = 317.80 cm4 et Iz = 27.67 cm⁴

Profilé h (mm) b (mm) Tw (mm) tf (mm) r (mm) P (Kg/m) d (mm)

IPE 120 64 4.4 6.3 7 10.4 93.4

120 A(cm2) Iy (cm4) y (cm) Wply (cm3) Iz (cm4) Wplz (cm3) Iz (cm)
13.2 317.8 4.9 60.7 27.65 13.6 1.45

Tableau Caractéristiques de l’IPE 120

32
1

La combinaison les plus défavorables devient :

A L’ELU:

𝑞𝑢𝑧 = -1.775 KN/m.

𝑞𝑢𝑦 = 0.197 KN/m.

A L’ELS:

𝑞𝑠𝑧 = −1.08 KN/ml

𝑞𝑠𝑦 = 0.136 KN/ml

33
1

34
