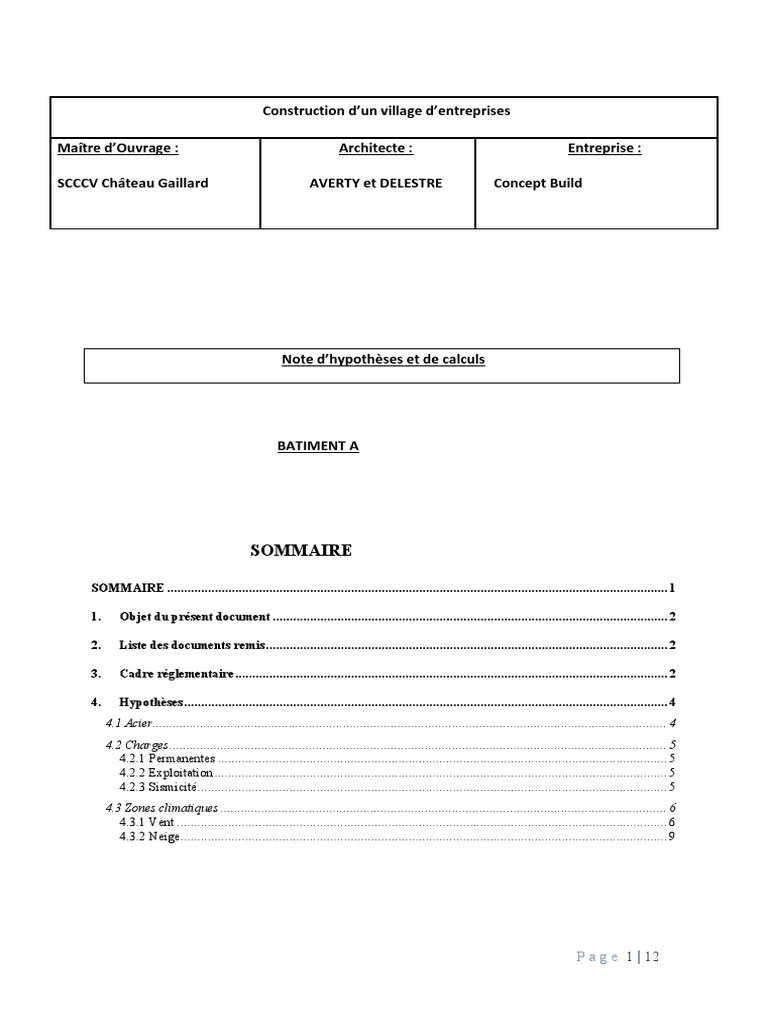

Construction d’un village d’entreprises

Maître d’Ouvrage : Architecte : Entreprise :

SCCCV Château Gaillard AVERTY et DELESTRE Concept Build

Note d’hypothèses et de calculs

BATIMENT A

SOMMAIRE

SOMMAIRE ................................................................................................................................................... 1

1. Objet du présent document .................................................................................................................... 2

2. Liste des documents remis ...................................................................................................................... 2

3. Cadre réglementaire ............................................................................................................................... 2

4. Hypothèses .............................................................................................................................................. 4
4.1 Acier....................................................................................................................................................... 4
4.2 Charges .................................................................................................................................................. 5
4.2.1 Permanentes .................................................................................................................................... 5
4.2.2 Exploitation ..................................................................................................................................... 5
4.2.3 Sismicité .......................................................................................................................................... 5
4.3 Zones climatiques ................................................................................................................................... 6
4.3.1 Vent ................................................................................................................................................ 6
4.3.2 Neige ............................................................................................................................................... 9

P a g e 1 | 12
 1. Objet du présent document

Le projet consiste en la construction d’un village d’entreprises et d’artisanat comprenant des

zones de voiries légères ainsi que trois bâtiments de type RDC répartis comme suit :
Le bâtiment A d’une emprise au sol de 1750 m²,
Le bâtiment B d’une emprise au sol de 1850 m²,
Le bâtiment C d’une emprise au sol de 1370 m².
Notre étude portera essentiellement sur le bâtiment A et consistera au
dimensionnement de la structure porteuse en utilisant l’acier comme matériau de
construction, et le béton armé pour les fondations en référant aux Eurocodes.
Les exigences relatives à la structure pour ce projet sont les suivants :
Durée d’utilisation : 50 ans,
Classe de conséquence : CC2,
Catégorie géotechnique : 2.

2. Liste des documents remis

Avant-projet Détaillé
Plans d’architecture DCE02, DCE03 et DCE04.

3. Cadre réglementaire
P a g e 2 | 12
 Eurocode 0 : Bases de calcul des structures
Eurocode 1 : Actions sur les structures :
- NF EN 1991-1-1 : poids volumiques, poids propres, charges d’exploitation.
- NF EN 1991-1-4 : Actions du vent.
Eurocode 2 : Calcul des structures en béton armé
Eurocode 3 : Règles de constructions métalliques.
Eurocode 4 : Calcul des structures mixtes en acier-béton
Eurocode 7 : Calcul géotechnique
Annexes nationales
Les documents techniques unifiés DTU en vigueur
L’ensemble des normes régissant les produits mis en œuvre sur le chantier.
L’ensemble des textes législatifs et réglementaires.

Liste non exhaustive.

P a g e 3 | 12
 4. Hypothèses

4.1 Acier
L’ossature de la structure sera réalisée en :

L’ossature de la structure sera réalisée :

- En acier S235 JR

Limite d’élasticité : γs= 235 MPa

Résistance ultime à la traction : fu=430 MPa

Module d’élasticité : E= 2,1*105 MPa

Module d’élasticité transversal : G = 81000 MPa

Coefficient de poisson : ν = 0,3

Les boulons sont de types galvanisés et sont de classe 8.8 avec :

fyb = 640 MPa et fub = 800 MPa où fyb et fub sont les contraintes élastiques du boulon et
les contraintes ultimes du boulon respectivement.

- Tous les travaux de soudures doivent être exécutés avant l’opération de peinture ;

L’épaisseur minimale de soudure est : a = 0,7*épaisseur de l’élément à souder

4.2 Le béton
Pour la réalisation des fondations et des longrines, les caractéristiques du béton sont les
suivantes :
Poids volumique : ρ =25 kg/m3

Classe C25/30

Résistance caractéristique à la compression : fck= 25MPa

Résistance caractéristique à la traction : fctm = 0,3×[fck]2/3 =2,56 MPa

Le coefficient partiel de sécurité du béton : γc=1,5

La contrainte admissible en compression à l’ELU :

fcd=αcc*(fck / γc) = 16,67 MPa tel que αcc=1

P a g e 4 | 12
 Enrobage des armatures cmin,dur= 3 cm
Pour le ferraillage de la fondation on a utilisé :
- Acier : S500 ; palier horizontal

- Le coefficient partiel de sécurité de l’acier : γs=1,5

𝑓𝑦𝑘 500
- Résistance de calcul : fyd = =1,15 = 434,78 MPa
γs

- Limite d’élasticité des aciers transversaux fywk =235 MPa

- Module d’élasticité de l’acier : ES = 2.105 MPa

4.3 Charges appliquées sur la structure

4.3.1 Permanentes
Pour ce projet on a comme charges permanentes :
Le poids propre de tous les éléments de la construction : poteaux, poutres, solives,
planchers et contreventements etc. Le logiciel Robot génère automatiquement le
poids propre des barres induites sous formes d’hypothèses de charges
permanentes
Poids propre de la couverture en bac acier : 7,18dan/m2
Les charges appliquées aux équipements :
- Garde-corps : 15 dan/ml

4.2.2 Exploitation

Les surcharges appliquées sur les planchers : 750 daN /m2

Charges dues aux panneaux photovoltaïques : 20 daN/m2
Surcharges dues aux camions sur le dallage : 2000 daN/m2
Charges d’entretien :
Repartie surfacique : 75 daN/m2
Ponctuelle : 150 daN

4.2.3 Sismicité

P a g e 5 | 12
D’après le nouveau zonage sismique (décret N°2010-1255 du 22 Octobre 2010), la commune
de PLECHATEL (35) se situe en zone sismique 2 (aléa faible) et notre bâtiment est de classe
d’importance 2 : notre projet est donc en dehors du champ d’application des règles
parasismiques suivant l’Eurocode 8.

4.3 Zones climatiques

4.3.1 Vent

P a g e 6 | 12
P a g e 7 | 12
P a g e 8 | 12
Région 2 : vitesse de référence vb,0 = 24 m/s
Coefficient de direction cdir = 1 (pas de direction
Prépondérante) ; Vb =24m/s
Coefficient de saison cseason = 1
Coefficient d'orographie co(z)= 1
Coefficient de rugosité : Zone IIIb
=1,225kg/m3
qb = ½ Vb² soit qb = 0,353 kN/m².

4.3.2 Neige
La commune de Pléchâtel située en Bretagne est dans la Région A1 sur la carte des neiges en
France ; c’est une zone avec des faibles chutes de neige.

P a g e 9 | 12
Les valeurs caractéristiques sont données dans le tableau suivant

4.3.3 Actions thermiques

On aurait pu tenir compte de la charge de la température dans les calculs mais on a
prévu des dispositions constructives telles que :
Un joint de dilatation d’épaisseur 2 cm à mi-portée entre le 5e et le 6e portique
Des trous oblongs pour éviter les contraintes supplémentaires dues à l’effet de variation
de la température.

4.4 Principe de Fondations

Après la campagne géotechnique, il a été retenu un principe de fondations
superficielles par semelles filantes ou isolées, avec un ancrage minimum de 30 cm dans
le schiste altéré à compact la terre végétale et les limons schisteux seront alors exclus
pour l’assise des fondations. Il conviendra également de respecter la profondeur de mise
hors-gel, à savoir un ancrage minimum de 0,50 m de profondeur par rapport au niveau
fini du terrain après les travaux.

P a g e 10 | 12
 En outre, on pourra peut-être prévoir des semelles sur gros béton ceci dépendra des
résultats du calcul descente de charges, de la géométrie de la fondation et de la contrainte
admissible du sol.

4.5 Tenue au feu du bâtiment

Compte tenu de l’architecture et de la fonction du bâtiment nous avons estimé que le

bâtiment ne peut contenir au plus 300 personnes il est donc classé en ERP de 4e catégorie
(à valider par le maitre d’ouvrage) ; nous avons alors :
Des murs séparatifs coupe-feu : 1h
Dalles coupe-feu : 1h

5 Conception de l’ossature porteuse

Un bâtiment industriel est composé d’une structure porteuse et des éléments de
remplissage ; l’enveloppe extérieur est en bardage en bac acier et le remplissage intérieur
se fera par des murs en maçonnerie reposant sur des longrines.
La structure porteuse est constituée par un système portique à âme pleine en profilé et
articulé en pieds relié par des pannes ; la toiture quant à elle est formée de deux versants
symétriques inclinées avec une pente de 3,5 %.
6 Planchers collaborant (dalles mixtes)
Hypothèses complémentaires :
• Béton dosé à 350 kg/m3
• Flèche au coulage = L/240
• Flèche active en service = L/350 où L est la portée
• Retrait = 4 x 10-4
• enrobage des chapeaux = 3 cm
• chapeaux : nuance TS
• Réduction moment maxi sur appui de 15 % (suivant les prescriptions du catalogue des
planchers mixtes ARVAL)
