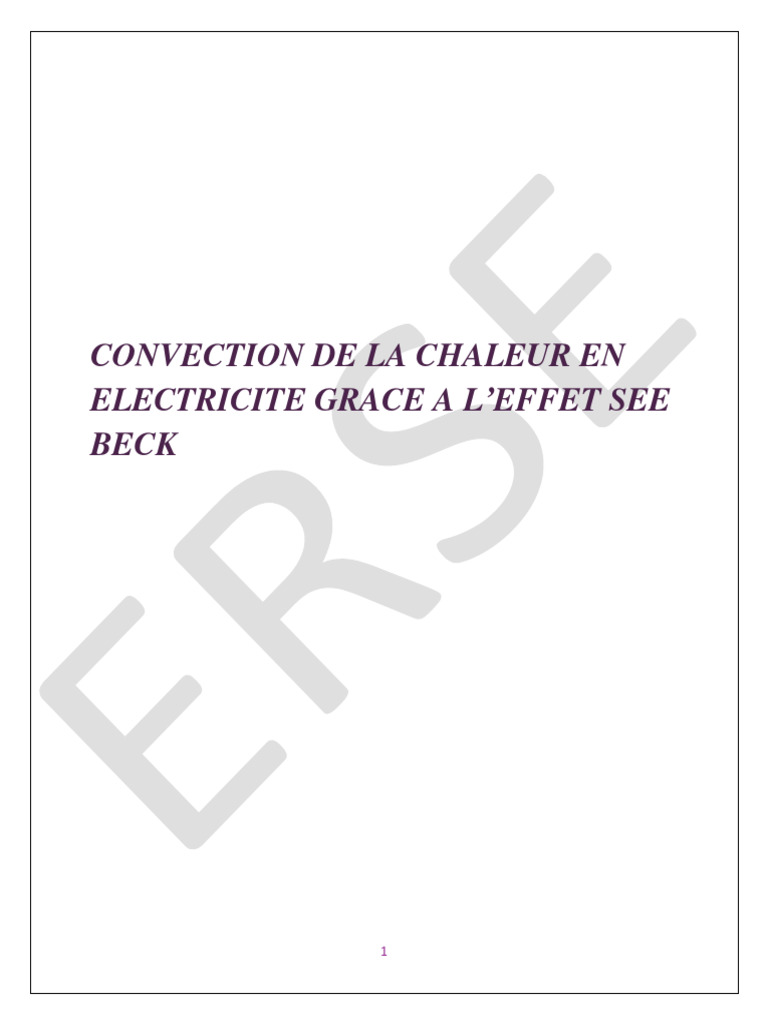

CONVECTION DE LA CHALEUR EN

ELECTRICITE GRACE A L’EFFET SEE

BECK

1
 SOMMAIRE
Introduction
I. Fondements théoriques de l'effet Seebeck
A. Explication du phénomène thermoélectrique
B. Coefficient Seebeck et son rôle dans la conversion thermique
II. Matériaux thermoélectriques
A. Caractéristiques des matériaux idéaux
B. Exemples de matériaux utilisés dans les générateurs
thermoélectriques
III. Fonctionnement d'un générateur thermoélectrique
A. Configuration de base d'un dispositif
B. Processus de conversion de chaleur en électricité
IV. Applications pratiques
A. Récupération d'énergie thermique résiduelle
B. Utilisations dans des environnements spécifiques
V. Avancées technologiques et défis
A. Progrès récents dans le domaine
B. Obstacles à surmonter pour une adoption plus large
Conclusion

2
 Introduction
L'effet Seebeck, découvert par le physicien allemand Thomas Johann
Seebeck en 1821, est au cœur de la conversion thermoélectrique. Cet
effet se manifeste lorsque deux métaux différents, maintenus à des
températures différentes, génèrent une tension électrique. Cette
découverte a ouvert la voie à des applications innovantes dans le
domaine de la conversion de chaleur en électricité. Dans un contexte
contemporain axé sur les énergies renouvelables et l'efficacité
énergétique, la capacité de convertir directement la chaleur en électricité
à l'aide de l'effet Seebeck revêt une importance significative. Cela offre
des solutions potentielles pour la récupération d'énergie thermique
résiduelle et d'autres applications pratiques.

3
I. Fondements théoriques de l'effet Seebeck
A. Explication du phénomène thermoélectrique
Le phénomène thermoélectrique est la conversion directe de la
différence de température en électricité. Il se produit dans certains
matériaux appelés matériaux thermoélectriques. Lorsqu'une extrémité de
ces matériaux est chauffée et l'autre refroidie, un courant électrique est
généré. Cela est dû à la diffusion des porteurs de charge (électrons ou
trous) en réponse à la variation de température, créant ainsi une
différence de potentiel électrique. Ce phénomène est utilisé dans
diverses applications, telles que les dispositifs de refroidissement et les
générateurs thermoélectriques.

B. Coefficient Seebeck et son rôle dans la convection thermique

Le coefficient Seebeck est une propriété importante des matériaux
thermoélectriques. Il mesure la capacité d'un matériau à générer une
tension électrique en réponse à une différence de température. En
d'autres termes, il quantifie l'effet thermoélectrique.

Le rôle du coefficient Seebeck dans la convection thermique est indirect.

La convection thermique se produit lorsque la chaleur est transférée par
le déplacement de fluides, tels que l'air ou un liquide. Les dispositifs
thermoélectriques peuvent être utilisés pour générer de l'électricité à
partir de la chaleur provenant d'une source, mais ils ne jouent pas un rôle
direct dans le processus de convection thermique.

4
Cependant, si vous faites référence à la conduction thermique, le
coefficient Seebeck est crucial. Il influence la performance globale d'un
dispositif thermoélectrique en déterminant la quantité d'électricité
produite pour une différence de température donnée. Un coefficient
Seebeck plus élevé peut améliorer l'efficacité de conversion thermique
d'un matériau thermoélectrique.

II. Matériaux thermoélectriques

A. Caractéristiques des matériaux thermoélectriques
Les matériaux thermoélectriques présentent plusieurs caractéristiques
clés qui déterminent leur efficacité dans la conversion de la chaleur en
électricité :

1. Coefficient Seebeck (α): Mesure la capacité d'un matériau à générer

une tension en réponse à une différence de température. Un coefficient
Seebeck élevé est généralement souhaitable pour une meilleure
conversion thermoélectrique.

2. Conductivité électrique (σ) : Indique la facilité avec laquelle les

porteurs de charge se déplacent à travers le matériau. Une haute
conductivité électrique est nécessaire pour favoriser le transport des
électrons et des trous.

3. Conductivité thermique (κ) : Mesure la capacité d'un matériau à

conduire la chaleur. Idéalement, les matériaux thermoélectriques doivent

5
avoir une faible conductivité thermique pour maintenir une grande
différence de température entre les deux côtés du dispositif.

4. Figure de mérite (ZT) : Un paramètre qui combine le coefficient

Seebeck, la conductivité électrique et la conductivité thermique. Un ZT
élevé est souhaitable pour une performance thermoélectrique optimale.

5. Stabilité chimique et thermique : Les matériaux doivent être stables

chimiquement et thermiquement pour garantir une longue durée de vie et
une performance constante.

6. Abondance et coût : La disponibilité et le coût des matériaux sont

des considérations importantes pour des applications commerciales.

7. Compatibilité environnementale : Certains matériaux peuvent être

toxiques ou présenter des problèmes environnementaux. Des alternatives
respectueuses de l'environnement sont souvent préférées.

La recherche vise à développer des matériaux thermoélectriques avec

des caractéristiques améliorées pour rendre cette technologie plus
compétitive et largement applicable.
B. Exemples de matériaux utilisés dans les générateurs
thermoélectriques

6
Plusieurs matériaux sont utilisés dans la fabrication de générateurs
thermoélectriques, en fonction de leurs propriétés thermoélectriques.
Certains exemples incluent :

1. Bismuth Telluride (Bi2Te3) : C'est l'un des matériaux

thermoélectriques les plus couramment utilisés, en raison de son
coefficient Seebeck élevé dans la plage de température ambiante.

2. Sélénium (Se) : Utilisé dans certaines applications thermoélectriques,

notamment dans des conditions de température plus élevée.

3. Alliages de Silicium-Germanium (SiGe) : Ces alliages présentent

des propriétés thermoélectriques favorables, et ils sont utilisés dans
diverses applications, y compris les générateurs thermoélectriques.

4. Oxydes : Certains oxydes, tels que l'oxyde de magnésium dopé

(Mg2Si), peuvent également être utilisés pour leurs propriétés
thermoélectriques.

5. Tellurure de Plomb (PbTe) : Il a un bon coefficient Seebeck à des

températures plus élevées, ce qui le rend approprié pour des applications
à haute température.

6. Antimoniure de Bismuth (BiSb) : Un autre matériau exploré pour

ses propriétés thermoélectriques.
7
La recherche continue dans le domaine des matériaux thermoélectriques
vise à découvrir de nouveaux composés ou à améliorer les performances
des matériaux existants, avec un accent sur l'efficacité énergétique et la
durabilité.
III. Fonctionnement d'un générateur thermoélectrique
A. Configuration de base d'un dispositif thermoélectrique
La configuration de base d'un dispositif thermoélectrique, également
appelé module thermoélectrique, comprend généralement les éléments
suivants :

1. Éléments Thermoélectriques : Deux types de matériaux

thermoélectriques différents sont utilisés, l'un à chaque extrémité du
module. Typiquement, on utilise un matériau de type N (doté d'excès
d'électrons) et un matériau de type P (doté de trous) pour créer un
gradient de température.

2. Plaque Chauffante : L'extrémité chaude du module est généralement

en contact avec une source de chaleur, telle qu'une plaque chauffante, un
radiateur, ou une autre source thermique.

3. Radiateur ou Dispositif de Refroidissement : L'extrémité froide est

en contact avec un dispositif de refroidissement, tel qu'un dissipateur
thermique ou un radiateur, pour dissiper la chaleur absorbée par le
module.

8
4. Connexions Électriques : Des fils électriques connectent les
éléments thermoélectriques à un circuit électrique. Le courant électrique
généré par l'effet Seebeck circule à travers ces connexions.

5. Charge Électrique : Le courant électrique généré peut être utilisé

pour alimenter une charge, telle qu'une batterie, un dispositif
électronique, ou même être injecté dans le réseau électrique.

La configuration de base exploite l'effet Seebeck, où la différence de

température entre les deux côtés du module génère un potentiel
électrique. Ces dispositifs sont souvent utilisés dans des applications de
récupération d'énergie thermique ou de refroidissement
thermoélectrique, où la conversion d'énergie thermique en électricité est
souhaitée.

B. Processus de conversion de chaleur en électricité

Le processus de conversion de chaleur en électricité dans le contexte

thermoélectrique implique principalement l'utilisation de l'effet Seebeck.
Voici un aperçu du processus :

1. Différence de Température : Un dispositif thermoélectrique est

configuré avec une extrémité chauffée (source chaude) et une extrémité

9
refroidie (source froide). Cette différence de température est essentielle
pour l'effet Seebeck.

2. Éléments Thermoélectriques : Ces éléments sont généralement

composés de matériaux thermoélectriques tels que le bismuth telluride.
Un élément de type N (doté d'excès d'électrons) est connecté à la source
chaude, tandis qu'un élément de type P (doté de trous) est connecté à la
source froide.

3. Effet Seebeck : Lorsqu'une différence de température est établie entre

les deux côtés de l'élément thermoélectrique, l'effet Seebeck se produit.
Cela génère un courant électrique car les porteurs de charge (électrons
ou trous) se déplacent de la source chaude vers la source froide.

4. Circuit Électrique : Les éléments thermoélectriques sont connectés

en série pour former un circuit électrique. Le courant électrique généré
peut être utilisé pour alimenter des appareils électroniques ou stocké
dans des batteries.

5. Refroidissement : Pendant ce processus, la chaleur est transférée de

la source chaude vers la source froide à travers les éléments
thermoélectriques. Cela peut également avoir un effet de refroidissement
du côté de la source froide, ce qui est exploité dans certaines
applications de refroidissement thermoélectrique.

10
En résumé, le processus repose sur la capacité des matériaux
thermoélectriques à générer un courant électrique en réponse à une
différence de température, exploitant ainsi l'effet Seebeck pour convertir
la chaleur en électricité.

IV. Applications pratiques

A. Récupération d'énergie thermique résiduelle
La récupération de l'énergie thermique résiduelle, également connue
sous le nom de récupération d'énergie thermique, vise à récupérer et à
convertir la chaleur perdue lors de divers processus pour produire de
l'électricité ou fournir de la chaleur utile. La technologie
thermoélectrique est souvent utilisée dans ce contexte.

Voici les étapes générales du processus de récupération de l'énergie

thermique résiduelle :

1. Identification de la Source de Chaleur : Localisez la source où de la

chaleur est générée en excès, par exemple, dans les processus industriels,
les systèmes de refroidissement, les moteurs, les équipements
électroniques, ou même les déchets thermiques domestiques.

2. Configuration d'un Dispositif Thermoélectrique : Placez des

éléments thermoélectriques entre la source chaude et la source froide. La
différence de température entre ces deux points crée un potentiel
électrique via l'effet Seebeck, permettant de convertir la chaleur en
électricité.
11
3. Circuit Électrique : Connectez les éléments thermoélectriques en
série pour former un circuit électrique. Le courant généré peut être
utilisé pour alimenter des dispositifs électriques ou stocké dans des
batteries.

4. Refroidissement : Le côté de la source froide peut être refroidi à

l'aide de systèmes de refroidissement conventionnels, voire de méthodes
de refroidissement thermoélectrique pour maximiser l'efficacité.

5. Applications : Utilisez l'électricité générée pour alimenter des

dispositifs électroniques, des capteurs, ou même pour injecter dans le
réseau électrique.

La récupération de l'énergie thermique résiduelle présente un potentiel

significatif pour améliorer l'efficacité énergétique, réduire les coûts et
minimiser l'impact environnemental en utilisant une ressource thermique
qui serait autrement gaspillée.

12
B. Utilisations dans des environnements spécifiques
L'utilisation de l'énergie récupérée dans des environnements spécifiques
dépend des besoins énergétiques particuliers de ces environnements.
Voici quelques exemples d'applications dans des domaines spécifiques :

1. Industrie : La récupération d'énergie thermique dans les procédés

industriels peut alimenter des capteurs, des instruments de mesure ou des
systèmes de surveillance. Elle peut également être utilisée pour
alimenter des dispositifs de communication sans fil dans des zones
éloignées.

2. Automobile : Dans les véhicules, la récupération de chaleur

provenant du moteur peut être utilisée pour alimenter des systèmes
électroniques embarqués, des capteurs de véhicules autonomes ou même
pour recharger des batteries auxiliaires.

13
3. Électronique : Les dispositifs électroniques portables peuvent tirer
parti de la récupération d'énergie thermique pour prolonger la durée de
vie des batteries ou même pour fonctionner de manière autonome en
utilisant la chaleur corporelle.

4. Électroménager : Des dispositifs thermoélectriques peuvent être

intégrés dans des appareils électroménagers pour récupérer la chaleur
résiduelle, améliorant ainsi l'efficacité énergétique globale.

5. Centrales électriques : La récupération d'énergie thermique dans les

centrales électriques peut augmenter le rendement global du système en
convertissant la chaleur perdue en électricité supplémentaire.

6. Éclairage public : Des dispositifs thermoélectriques peuvent être

utilisés pour récupérer la chaleur générée par les lampadaires, alimentant
ainsi des capteurs ou des systèmes de surveillance.

7. Applications spatiales : Dans des environnements spatiaux où

l'énergie est une ressource limitée, la récupération d'énergie thermique
peut être utilisée pour alimenter des instruments scientifiques ou des
systèmes de communication.

En général, l'utilisation de l'énergie récupérée dépend des besoins

spécifiques de chaque environnement et des applications technologiques
disponibles pour exploiter cette énergie de manière efficace

14
 Conclusion
L'effet Seebeck offre des perspectives prometteuses pour la conversion
directe de chaleur en électricité, avec des applications pratiques et des
avancées technologiques significatives. L’avenir pourrait voir une
adoption plus étendue de cette technologie, contribuant ainsi de manière
notable à la diversification des sources d'énergie et à l'efficacité
énergétique.

15
