EC-GME-P644

Cours Norme et Sécurité en Génie Electrique

Volume horaire, crédits
CM TD TP TPE Total Crédit
Année L3-SJP – Mécatronique – Semestre 6
08 4 4 16 1.0
Responsable du cours Dr NDARWE DJAKBA

EXAMEN SESSION DE RATTRAPAGE

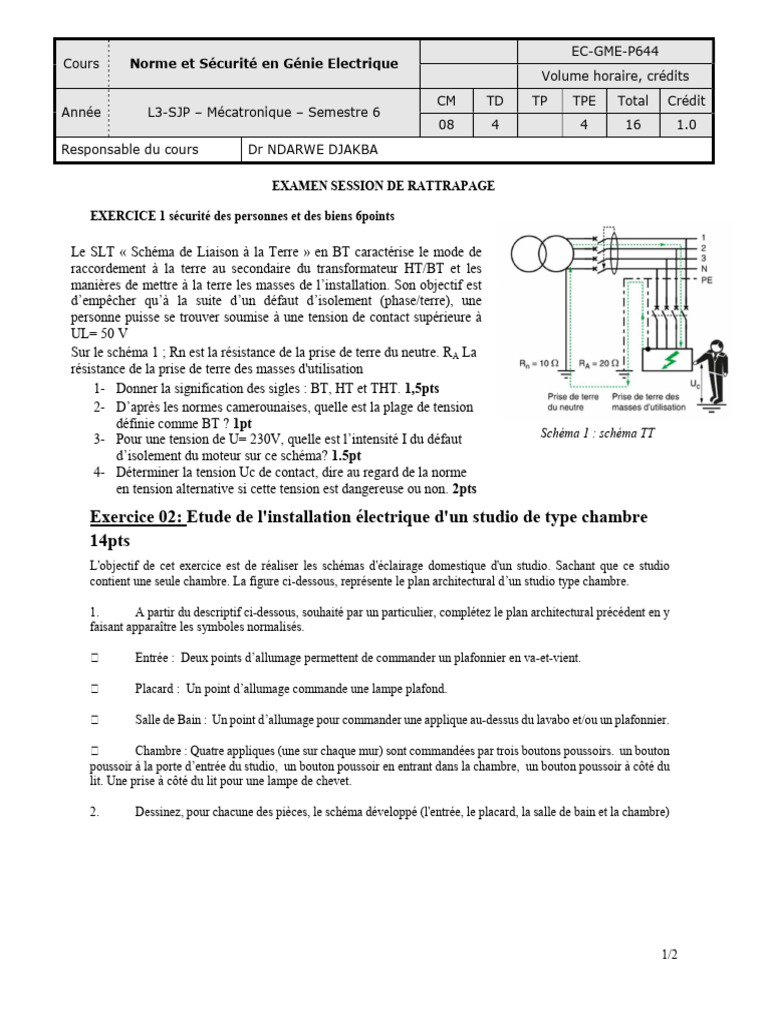

EXERCICE 1 sécurité des personnes et des biens 6points

Le SLT « Schéma de Liaison à la Terre » en BT caractérise le mode de

raccordement à la terre au secondaire du transformateur HT/BT et les
manières de mettre à la terre les masses de l’installation. Son objectif est
d’empêcher qu’à la suite d’un défaut d’isolement (phase/terre), une
personne puisse se trouver soumise à une tension de contact supérieure à
UL= 50 V
Sur le schéma 1 ; Rn est la résistance de la prise de terre du neutre. RA La
résistance de la prise de terre des masses d'utilisation
1- Donner la signification des sigles : BT, HT et THT. 1,5pts
2- D’après les normes camerounaises, quelle est la plage de tension
définie comme BT ? 1pt
Schéma 1 : schéma TT
3- Pour une tension de U= 230V, quelle est l’intensité I du défaut
d’isolement du moteur sur ce schéma? 1.5pt
4- Déterminer la tension Uc de contact, dire au regard de la norme
en tension alternative si cette tension est dangereuse ou non. 2pts

Exercice 02: Etude de l'installation électrique d'un studio de type chambre

14pts
L'objectif de cet exercice est de réaliser les schémas d'éclairage domestique d'un studio. Sachant que ce studio
contient une seule chambre. La figure ci-dessous, représente le plan architectural d’un studio type chambre.

1. A partir du descriptif ci-dessous, souhaité par un particulier, complétez le plan architectural précédent en y
faisant apparaître les symboles normalisés.

 Entrée : Deux points d’allumage permettent de commander un plafonnier en va-et-vient.

 Placard : Un point d’allumage commande une lampe plafond.

 Salle de Bain : Un point d’allumage pour commander une applique au-dessus du lavabo et/ou un plafonnier.

 Chambre : Quatre appliques (une sur chaque mur) sont commandées par trois boutons poussoirs. un bouton
poussoir à la porte d’entrée du studio, un bouton poussoir en entrant dans la chambre, un bouton poussoir à côté du
lit. Une prise à côté du lit pour une lampe de chevet.

2. Dessinez, pour chacune des pièces, le schéma développé (l'entrée, le placard, la salle de bain et la chambre)

1/2
 Plan architectural

Table Fauteuil

Chambre
Chevet

Lit

Placard
Salle de Bain

Entrée
Baignoire

WC
Lavabo
