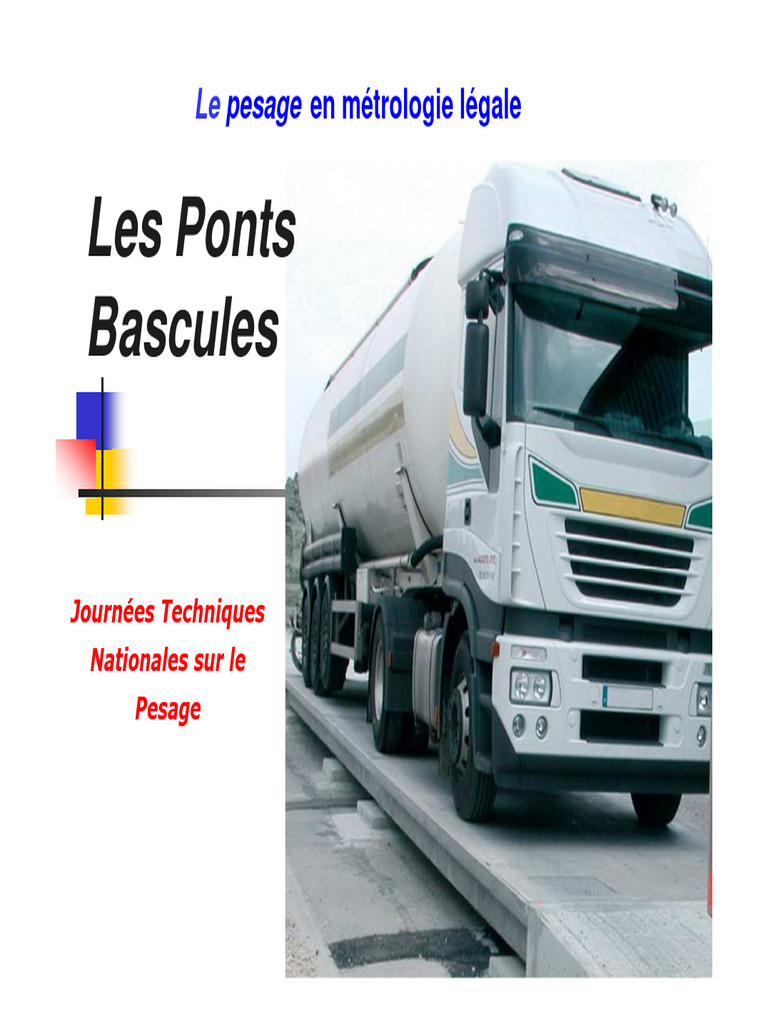

Le pesage en métrologie légale

Les Ponts
Bascules

Journées Techniques
Nationales sur le
Pesage
 Le pesage en métrologie légale

Instrument de pesage :
Tout instrument servant à déterminer la masse d’un corps.

Catégorie d’instruments de pesage :

On distingue deux grandes familles d’instruments de pesage:

1) Instruments de Pesage à Fonctionnement Non Automatique (IPFNA) :

Instrument de pesage nécessitant l’intervention d’un opérateur au cours

de la pesée, par exemple pour le dépôt et le retrait des charges à peser
sur le dispositif récepteur de charge ainsi que pour l’obtention du
résultat.

Types d’IPFNA
Mécanique
Électronique

18/19 Mai 2010 Melle YAZID MM: SEBBAGH - BRAHIMI

 Le pesage en métrologie légale

Cycle de vie d’un instrument de pesage

Conception

Approbation de modèle

Construction

Vérification primitive

Mise en service

Utilisation, entretien

Vérification périodique

Fin de vie

18/19 Mai 2010

 Instruments de Pesage à Fonctionnement Non Automatique

Classification par classes de précision

Quatre classes de précision sont retenues en fonction du nombre n d’échelons de
vérification qui constituent le dispositif indicateur des instruments.
(n = Pmax /e).

Classe de précision spéciale (I) : balance de haute précision, balance de

laboratoire de recherche.

Classe de précision fine (II) : pesage des métaux précieux : Or, Argent ,
produits pharmaceutiques.

Classe de précision commerciale (III) : balances de classe moyenne

destinées à la vente directe au public,
balances de produits alimentaires,
balance poids/prix, pont bascule pour
le pesage des poids lourds.

Classe de précision ordinaire (IIII) : balances à usage non commercial,

balances ménagères, pèse personne.

18/19 Mai 2010 Melle YAZID MM: SEBBAGH - BRAHIMI

 Instruments de Pesage à Fonctionnement Non Automatique

Balance Balance de
de laboratoire Joaillerie

Balance
Commerciale Pont bascule

18/19 Mai 2010

 Le Pont Bascule

Types de ponts bascules :

Pont bascule mécanique

Pont bascule électronique
Pont bascule mixte (hybride)

18/19 Mai 2010

 Contrôle Métrologique des ponts bascules

Vérification primitive et périodique

Définition / Objectif
Le contrôle métrologique entre dans le cadre de :

1) la vérification primitive :
lorsqu’il s’agit des essais de conformité métrologique avec le
modèle approuvé d’un instrument neuf (avant sa mise en service) ou
réparé.

2) la vérification périodique :
lorsqu’il s’agit des essais d’un instrument en service, le contrôle
consiste en des essais métrologiques dont la finalité est de déterminer
l’exactitude et la fiabilité de l’instrument.

La vérification périodique est effectuée chaque année.

18/19 Mai 2010

 Étapes de vérification

Inspection générale du pont bascule

Examen administratif

Plaque signalétique

Présence et intégrité des informations réglementaires :

Marque / modèle : XXXX / XXX

Classe d’exactitude : III
Portée Maximale : Pmax
Portée Minimale : Pmin
Échelon de vérification : e
Numéro de Série : xxxxxxxxxx

18/19 Mai 2010

 Erreurs Maximales Tolérées « EMT »
se sont les limites d'erreurs tolérées par la réglementation

Masses exprimées en échelon de vérification e

EMT
Classe I Classe II Classe III Classe IIII

±1e 0 < m ≤ 50 000 e 0<m≤ 5000e 0 < m ≤ 500e 0 < m ≤ 50 e

±2e 50000e<m≤200000e 5000e< m ≤ 20000 e 500e < m ≤ 2000e 50 e < m ≤ 200e

±3e m > 200 000 e 20000 e< m≤ 100000 e 2000e< m ≤ 10000e 200e< m <1000e

Erreurs Maximales Tolérées (EMT) en vérification périodique

(En vérification primitive les EMT sont égales à la moitié des EMT en vérification périodique)

18/19 Mai 2010

 Erreurs Maximales Tolérées « EMT »

En fonction de l’échelon de vérification e du pont bascule on détermine les EMT

correspondantes

Cas ou e = 20 kg :
de Pmin à 500 e = 10 000 kg EMT = e = ± 20 kg
> 10 000 kg à 2000 e = 40 000 EMT = 2e = ± 40 kg
> 40 000 kg à Pmax EMT = 3e = ± 60 kg

Cas ou e = 10 kg :
de Pmin à 500 e = 5 000 kg EMT = e = ± 10 kg
> 5 000 kg à 2000 e = 20 000 kg EMT = 2 e = ± 20 kg
> 20 000 kg à Pmax EMT = 3 e = ± 30 kg

Cas ou e = 50 kg :
de Pmin à 500 e = 25 000 kg EMT = e = ± 50 kg
> 25 000 kg à 2000 e = 100 000 kg EMT = 2 e = ± 100 kg
> 100 000 kg à Pmax EMT = 3 e = ± 150 kg

18/19 Mai 2010

 Exemple d’un rapport d’essai

Nature d’instrument : Pont bascule électronique (80t) 18X3 m

Constructeur :
Demandeur :
Lieu des essais :
Description de l’instrument :
Caractéristiques Métrologiques :
Catégorie d’instrument : IPFNA
Portée maximale : 80 t
Portée minimale : 400 kg
échelon de vérification : e = d = 20 kg
classe de précision : III
nombres de points d’appuis : 06
Indicateur :
Marque : XXXXXXX
Modèle : xxxxxxxx
N° série : xxxxxxx
Capteur de charge :
Marque :
Type / Modèle :
classe d’exactitude :
N° de série des capteurs de charge

18/19 Mai 2010

1 – ESSAI DE PERFORMANCE DE PESAGE (Exactitude)

Charge Indication ∆L E EC Charge Indication ∆L E EC EMT +

L (kg) I (kg) (kg) (k (kg) L (kg) I (kg) (kg) (kg) (kg) (kg)
croissante Croissante g) décrois décroissan
sante te
400 400 12 -2 0 400 400 10 0 +2 20
4600 4600 10 0 +2 4600 4600 10 0 +2
10000 10000 10 0 +2 10000 10000 10 0 +2
11500 11500 16 -6 -4 11500 11500 16 -6 -4 40

21942 21940 08 0 21942 21940 08 0

33404 33380 02 -16 33404 33380 02 -16

40008 39980 02 -20 40008 39980 02 -20

60
48462 48440 14 -26 48462 48440 14 -26

60164 60140 16 -30 60164 60140 16 -30

Exemple : pesage d’une charge de 20 tonne = 20 000 kg

Comparaison entre deux pesées de la même charge effectués sur deux ponts bascules
différents

Les deux ponts bascules ont fait l’objet de contrôle métrologique ( vérification périodique)

03 cas peuvent se présentés :

01 cas : l’écart entre les deux indications est nul
les deux ponts indique la même valeur de la charge : exemple 19 980 kg

02 cas : l’écart entre les deux indications est égale à 20 kg

le premier pont indique 20 000 kg
le deuxième pont indique 19 980 kg
03 cas : l’écart entre les deux indications est égale 40 kg
le premier pont indique 20 000 kg
le deuxième pont indique 19 980 kg
 Exemple Constat de Vérification

18/19 Mai 2010

Merci pour votre attention
