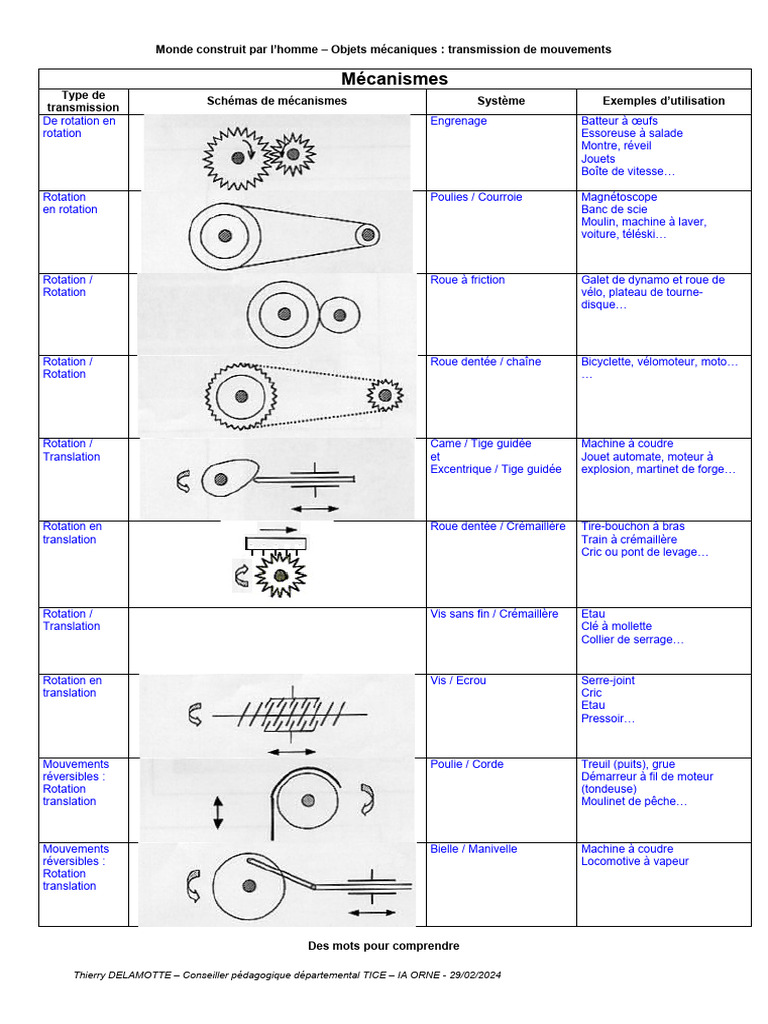

Monde construit par l’homme – Objets mécaniques : transmission de mouvements

Mécanismes
Type de
Schémas de mécanismes Système Exemples d’utilisation
transmission
De rotation en Engrenage Batteur à œufs
rotation Essoreuse à salade
Montre, réveil
Jouets
Boîte de vitesse…

Rotation Poulies / Courroie Magnétoscope

en rotation Banc de scie
Moulin, machine à laver,
voiture, téléski…

Rotation / Roue à friction Galet de dynamo et roue de

Rotation vélo, plateau de tourne-
disque…

Rotation / Roue dentée / chaîne Bicyclette, vélomoteur, moto…

Rotation …

Rotation / Came / Tige guidée Machine à coudre

Translation et Jouet automate, moteur à
Excentrique / Tige guidée explosion, martinet de forge…

Rotation en Roue dentée / Crémaillère Tire-bouchon à bras

translation Train à crémaillère
Cric ou pont de levage…

Rotation / Vis sans fin / Crémaillère Etau

Translation Clé à mollette
Collier de serrage…

Rotation en Vis / Ecrou Serre-joint

translation Cric
Etau
Pressoir…

Mouvements Poulie / Corde Treuil (puits), grue

réversibles : Démarreur à fil de moteur
Rotation (tondeuse)
translation Moulinet de pêche…

Mouvements Bielle / Manivelle Machine à coudre

réversibles : Locomotive à vapeur
Rotation
translation

Des mots pour comprendre

Thierry DELAMOTTE – Conseiller pédagogique départemental TICE – IA ORNE - 29/02/2024

 Monde construit par l’homme – Objets mécaniques : transmission de mouvements

- arbre : axe qui reçoit ou transmet un mouvement de rotation.

- développement : distance parcourue par un vélo pour un tour de pédalier
- engrenage : système d'au moins 2 roues dentées.
- pignon : petite roue dentée d'un engrenage.
- roue motrice : c'est la roue qui donne au mécanisme le mouvement d’entrée
- rotation : mouvement qui se fait autour d'un axe.
- translation rectiligne : mouvement suivant une ligne droite.
