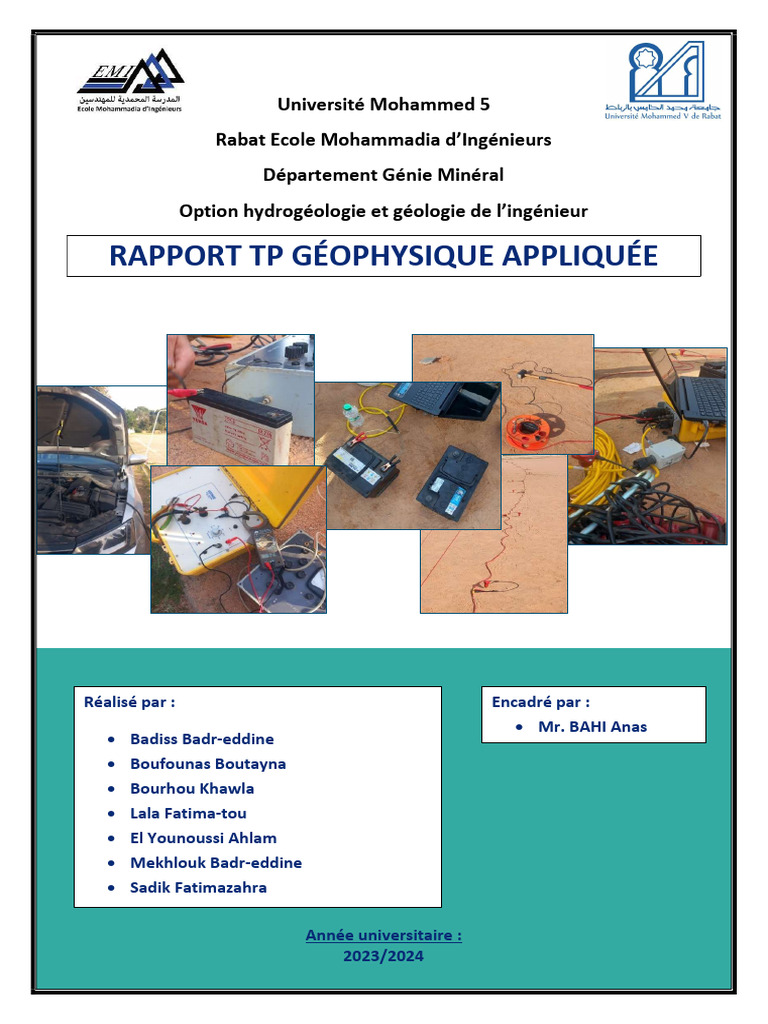

Université Mohammed 5

Rabat Ecole Mohammadia d’Ingénieurs

Département Génie Minéral
Option hydrogéologie et géologie de l’ingénieur

RAPPORT TP GÉOPHYSIQUE APPLIQUÉE

Réalisé par : Encadré par :

 Mr. BAHI Anas
 Badiss Badr-eddine
 Boufounas Boutayna
 Bourhou Khawla
 Lala Fatima-tou
 El Younoussi Ahlam
 Mekhlouk Badr-eddine
 Sadik Fatimazahra

Année universitaire :
2023/2024
Sommaire :

Sommaire : ............................................................................................................ 2
Table de figures ..................................................................................................... 3
Introduction :......................................................................................................... 4
I. Généralités : ................................................................................................... 5
1. Cadre géologique général : ........................................................................ 5
2. Cadre géologique du site : .......................................................................... 6
3. Cadre hydrologique :.................................................................................. 6
4. Cadre Hydrogéologique :............................................................................ 7
5. Cadre climatique : ...................................................................................... 8
II. Méthode électrique :...................................................................................... 8
1. Principe de base : ....................................................................................... 8
2. Domaine et conditions d’application : ........................................................ 9
3. Réalisation du sondage électrique : ......................................................... 10
4. Principaux dispositifs : ............................................................................. 10
5. Réalisation des sondages et résultats des mesures .................................. 11
 Matériels utilisés :................................................................................. 11
 Résultats obtenus ................................................................................. 12
 Traitement des résultats par IPI2WIN ................................................... 13
 Elaboration des coupes géo-électriques : .............................................. 15
III. Méthode sismique : ..................................................................................... 23
1) Principe de base : ..................................................................................... 23
2) Matériels utilisés :.................................................................................... 23
3) Extraction des données : .......................................................................... 24
4) Les étapes pour traiter les données :........................................................ 25
Conclusion : ......................................................................................................... 31

2
Table de figures
Figure 1: Terrain de l’Ecole Mohammadia d’Ingénieurs.......................................... 5
Figure 2: Région de Rabat-salé-Zemmour-Zaërs ..................................................... 6
Figure 3: Carte du bassin hydraulique Bourgreg Chaouia ....................................... 7
Figure 4: différents dispositifs .............................................................................. 10
Figure 5: Carte d ‘implantation des points de mesure sur le terrain ..................... 11
Figure 6: table des coordonnées géographiques des sondages............................. 12
Figure 7: tables des coordonnées pour la réalisation des grilles Surfer................. 12
Figure 8: table des données de résistivité pour chaque sondage .......................... 12
Figure 9: coupe se1-se5-se4 ................................................................................. 15
Figure 10: coupe se2-se4...................................................................................... 15
Figure 11: coupe se1-se3...................................................................................... 16
Figure 12: Carte de Résistivité Géophysique pour AB=6 ....................................... 16
Figure 13: Carte de Résistivité Géophysique Pour AB=8 ....................................... 17
Figure 14: Carte de Résistivité Géophysique pour AB=10 .................................... 17
Figure 15: Carte de Résistivité Géophysique pour AB=14 ..................................... 18
Figure 16: Carte de Résistivité Géophysique Pour AB=20 ..................................... 18
Figure 17: Carte de Résistivité Géophysique pour AB=20 (point embrayage) ....... 19
Figure 18 : Carte de Résistivité Géophysique pour AB=30 .................................... 19
Figure 19: Carte de Résistivité Géophysique pour AB=40 ..................................... 20
Figure 20: Carte de Résistivité Géophysique pour AB=60 ..................................... 20
Figure 21: Carte de Résistivité Géophysique pour AB=60 (point embrayage) ....... 21
Figure 22: Carte de Résistivité Géophysique pour AB=80 ..................................... 21
Figure 23: Carte de Résistivité Géophysique pour AB=100 ................................... 22
Figure 24: Carte de Résistivité Géophysique pour AB=140 ................................... 22
Figure 25: tir direct .............................................................................................. 24
Figure 26: tir indirect ........................................................................................... 24
Figure 27: courbe dromochronique ...................................................................... 26

3
Introduction :

Après avoir acquis une solide base de connaissances théoriques en géophysique

appliquée lors des sessions dirigées par M. BAHI Anass, nous avons eu l'opportunité
de mettre en œuvre deux méthodes de prospection géophysique les plus
couramment utilisées : la méthode électrique et la méthode sismiques. Cette
expérience pratique, encadrée par M. BAHI Anass et M. El-GHAZAL, a eu lieu le
13/01/2024 sur le terrain sportif de l’Ecole Mohammadia d’Ingénieurs.
Ce rapport est le fruit de ce TP, dans lequel on commencera d’abord par un rappel
détaillé des deux méthodes, ensuite on citera les mesures effectuées sur le terrain,
leur traitement et leur interprétation dans le but de reconnaitre les terrains en
présence.

4
I. Généralités :
Nous avons effectué des sondages électriques et sismiques dans le terrain de l’Ecole
Mohammadia d’Ingénieurs représenté ci-dessous :

Figure 1: Terrain de l’Ecole Mohammadia d’Ingénieurs

1. Cadre géologique général :

La ville de Rabat est située dans la partie nord-ouest du Maroc, le long de la côte de
l'océan Atlantique, dans la région de la meseta côtière. Elle se trouve sur les rives de
l'oued Bouregreg. La région comprend trois préfectures : Rabat, Salé et Skhirat-
Témara, ainsi que quatre provinces : Kénitra, Khémisset, Sidi Kacem et Sidi Slimane.
Rabat se trouve à 40 km au sud de Kénitra et à 90 km au nord-est de Casablanca.

5
 Figure 2: Région de Rabat-salé-Zemmour-Zaërs

2. Cadre géologique du site :

La région de Rabat Salé Zemmour-Zaërs, située dans le nord-ouest du Maroc,
présente une série de roches paléozoïques qui s'étendent du Cambrien moyen au
Permien inférieur. Ces roches, qui sont facilement accessibles et bien exposées grâce
à de nombreux affleurements, témoignent de nombreux événements
sédimentologiques, Tecton magmatiques, paléontologiques, et bien d'autres.
3. Cadre hydrologique :
La zone que nous étudions est située dans le bassin de Bouregrague, qui est l'un des
principaux cours d'eau du réseau hydrologique du Maroc. Ce bassin prend sa source
dans le massif central marocain et traverse la meseta côtière pour atteindre le littoral
atlantique, dans une direction générale du nord-ouest au sud-est. Il est alimenté par
trois principaux cours d'eau : l'oued Bouregrague, l'oued Grou et l'oued Korifla, qui
prennent leur source sur le flanc ouest du Moyen Atlas. Ils traversent ensuite le
Maroc central avant de se jeter dans le barrage Sidi Mohamed Ben Abdellah, situé à
quelques kilomètres de Rabat.

6
 4. Cadre Hydrogéologique :
L'hydrogéologie du Bassin de Bouregreg, tout comme les autres nappes d'eau
importantes de la région atlantique, est caractérisée par des formations géologiques
relativement récentes. Les dépôts sédimentaires sont principalement composés de
grès et de sable, avec parfois des couches limoneuses ou caillouteuses qui
témoignent de périodes de sédimentation fluviale intermittente.
Le substratum des nappes aquifères est généralement formé par une épaisse série
de marne datant du Miocène-Pliocène. Au-dessus, on trouve un ou plusieurs niveaux
perméables (grès, galets, sables, cailloutis) qui se prolongent et affleurent sur les
bordures, où les eaux de pluie ou les eaux de surface s'infiltrent et les alimentent.
En ce qui concerne les ressources en eau souterraine, le Bassin de Bouregreg
comprend trois nappes phréatiques :
 La nappe de Témara : présente dans les formations primaires plus ou moins
fissurées ou altérées.
 La nappe de Shoul : située dans une couche plio-quaternaire qui repose en
discordance sur les formations primaires.
 La nappe de Tanoubert : une nappe alluviale située dans les terrasses.

Figure 3: Carte du bassin hydraulique Bourgreg Chaouia

7
 5. Cadre climatique :
La zone d'étude présente un climat de type méditerranéen avec des hivers doux. Le
régime des précipitations est influencé par l'altitude des reliefs du bassin et la
proximité du barrage Sidi Mohamed Ben Abdellah. Les précipitations moyennes
annuelles sont d'environ 556 mm dans la province de Khémisset et de 530 mm dans
la préfecture de Salé. Les températures varient de 4,8 °C à 34,4 °C, avec une moyenne
d'environ 18 °C.

II. Méthode électrique :

1. Principe de base :
La méthode de prospection électrique utilise généralement une configuration de
dipôle-dipôle pour injecter le courant électrique. Cette configuration implique
l'utilisation de quatre électrodes, avec deux électrodes d'injection où le courant est
injecté dans le sol, et deux électrodes de mesure où le potentiel électrique est
mesuré. Le courant électrique est généralement injecté à une fréquence spécifique,
ce qui permet d'obtenir des mesures précises des propriétés électriques du sous-sol
à différentes profondeurs.

Lorsque le courant électrique est injecté dans le sol, il se propage à travers le sous-
sol en fonction de sa résistivité électrique. Les matériaux présentant une résistivité
plus élevée, tels que les roches dures ou les minéraux conducteurs, permettent moins
au courant de se propager, tandis que les matériaux présentant une résistivité plus
faible, tels que les sols meubles ou les minéraux moins conducteurs, permettent une
meilleure propagation du courant.

En mesurant le potentiel électrique induit à différentes distances des électrodes

d'injection, il est possible de reconstruire un modèle de résistivité électrique du sous-
sol. Les données de résistivité électrique peuvent ensuite être interprétées pour
identifier les variations de la structure géologique, la présence de minéraux
conducteurs, la distribution de l'eau souterraine ou d'autres caractéristiques
géophysiques.

Il existe différentes variantes de la méthode de prospection électrique, telles que la

méthode de résistivité électrique apparente, la tomographie électrique et la méthode
8
de polarisation provoquée. Chacune de ces variantes utilise des configurations
d'électrodes spécifiques et des techniques d'analyse particulières pour obtenir des
informations détaillées sur les propriétés électriques du sous-sol.
2. Domaine et conditions d’application :
La méthode électrique est largement utilisée dans divers domaines de la prospection
géophysique.
Exploration minière : La méthode électrique est utilisée pour détecter les
gisements minéraux, notamment les minerais métalliques tels que l'or, le
cuivre, le zinc, etc. La variation de la résistivité électrique des roches et des
minéraux permet d'identifier les zones potentiellement riches en minéraux.
Recherche d'eau souterraine : La méthode électrique est utilisée pour
localiser les aquifères et déterminer leur profondeur, leur étendue et leur
qualité. Les formations géologiques contenant de l'eau ont généralement
une résistivité différente de celle des formations non saturées, ce qui
permet de les distinguer.
Génie civil et ingénierie géotechnique : La méthode électrique est utilisée
pour évaluer la stabilité des sols, la présence de cavités souterraines, la
détection des fuites dans les barrages, les caractéristiques des fondations,
etc. Elle permet de cartographier les variations de résistivité électrique du
sous-sol et d'identifier les zones potentiellement problématiques.
Étude de l'environnement : La méthode électrique est utilisée pour évaluer
la contamination des sols et des eaux souterraines. La présence de
substances chimiques peut modifier la résistivité électrique du sol, ce qui
permet de détecter et de cartographier les zones contaminées.
Il convient de noter que les conditions d'application de la méthode électrique
peuvent varier en fonction du site et des objectifs spécifiques de l'étude. Les
principales conditions sont les suivantes :
Le sol doit être suffisamment conducteur pour permettre la propagation du
courant électrique. Les sols très résistifs, tels que les sables secs, peuvent
limiter l'efficacité de la méthode.
L'accès au site doit être possible pour installer les électrodes nécessaires à
l'injection du courant électrique et à la mesure du potentiel électrique.
Les résultats de la méthode électrique doivent être interprétés avec prudence,
car d'autres facteurs géologiques peuvent influencer la résistivité électrique du

9
 sous-sol, tels que la présence de fractures, de failles ou de réservoirs d'eau
salée.
La profondeur d'exploration est limitée par la configuration des électrodes et
la résistivité du sol. Pour des études plus profondes, des méthodes
électromagnétiques ou sismiques peuvent être plus appropriées.

3. Réalisation du sondage électrique :

Un arrangement de quatre électrodes, appelé dispositif quadripôle ABMN, est placé
à la surface du sol. Les électrodes A et B sont connectées aux bornes positive et
négative d'un générateur de courant électrique continu ou de très basse fréquence.
Elles servent à injecter un courant dans le sol, dont l'intensité est mesurée (A). Les
électrodes M et N sont connectées à un appareil de mesure de la différence de
potentiel V (V). La formule précédemment mentionnée permet de calculer la
résistivité apparente. Le facteur géométrique k (m) dépend de la disposition
géométrique relative des quatre électrodes ABMN.
La résistivité apparente mesurée est influencée par la distribution des résistivités
dans le sol, et elle peut être mesurée jusqu'à une profondeur qui augmente avec la
taille du dispositif ABMN.

4. Principaux dispositifs :
On utilise généralement quelques types de quadripôles ABMN dont la géométrie est
normalisée. La plupart du temps, ces quadripôles sont symétriques et leurs quatre
électrodes sont alignées :

Figure 4: différents dispositifs

10
 5. Réalisation des sondages et résultats des mesures
Sur le terrain de sport de l’EMI, nous avons réalisé trois mesures à des points dont
la carte indique les coordonnées ;

Figure 5: Carte d ‘implantation des points de mesure sur le terrain

Matériels utilisés :

11
 Résultats obtenus
Pour les cinq sondages nous avons réalisé, nous avons notés les résultats sur les
fiches de calcul, montrés ci-dessous
SE1 33° 59.986'N 6° 51.195'O
SE2 33° 59.990'N 6° 51.157'O
SE3 34° 0.021'N 6° 51.193'O
SE4 34° 0.023'N 6° 51.157'O
SE5 34° 0.009'N 6° 51.175'O
Figure 6: table des coordonnées géographiques des sondages

X Y AB6 AB8 AB10 AB14 AB20 AB20 AB30 AB40 AB60 AB60 AB80 AB100 AB140

SE1 365636,848 378813,655 134 186 216 350 743 117 153 191 428 125 155 182 249

SE2 365695,439 378820,233 67 72 88 117 156 138 171 226 343 169 203 297 434

SE3 365640,827 378878,292 77 80 88 105 112 89 124 166 199 170 190 222 249

SE4 365696,287 378881,216 65 62 75 83 119 89 112 145 156 169 224 235 310

SE5 365668,223 378855,73 67 75 78 99 119 134 183 226 235 199 218 300 430

Figure 7: tables des coordonnées pour la réalisation des grilles Surfer

AB/2 SE1 SE2 SE3 SE4 SE5

3 134 67 77 65 67
4 186 72 80 62 75
5 216 88 88 75 78
7 350 117 105 83 99
10 743 156 112 119 119
10 117 138 89 89 134
15 153 171 124 112 183
20 191 226 166 145 226
30 428 343 199 156 235
30 125 169 170 169 199
40 155 203 190 224 218
50 182 297 222 235 300
70 249 434 249 310 430
Figure 8: table des données de résistivité pour chaque sondage

12
 Traitement des résultats par IPI2WIN
En utilisant le logiciel IPI2WIN, nous avons pu analyser les données et obtenir la
coupe géo-électrique de notre profil.

Sondage 1

Nous avons obtenu d’après cette allure, dans le premier sondage il y a 3 couches,
avec une erreur de 5.71%.

Sondage 2 :

Le modèle ci-dessus est également obtenu par la minimisation automatique de

l’erreur. Selon ce modèle, l’erreur minimale est de 4.06% Analogiquement au premier
sondage, on obtient 3 couches.

13
Sondage 3 :

Pour le troisième sondage nous avons obtenus 4 couches, avec une erreur de 3.62%

Sondage 4 :

Le quatrième Sondage nous avons obtenus 4 couches, avec une erreur de 6.37%

Sondage 5 :

Ce modèle résulte d'une minimisation automatique de l'erreur. La solution obtenue

comporte 5 couches avec une erreur de 6.36%.

14
Elaboration des coupes géo-électriques :
a) Coupes géo-électrique

Figure 9: coupe se1-se5-se4

Figure 10: coupe se2-se4

15
 Figure 11: coupe se1-se3

La coupe géo-électrique montre que la plupart des formations sont conductrices, et

qu'une formation de faible résistivité, correspondant à des argiles ou des schistes, se
situe entre 4 et 18 mètres de profondeur, encadrée par des formations de craie ou de
calcaire.
b) Cartes de résistivité :

Figure 12: Carte de Résistivité Géophysique pour AB=6

16
Figure 13: Carte de Résistivité Géophysique Pour AB=8

Figure 14: Carte de Résistivité Géophysique pour AB=10

17
Figure 15: Carte de Résistivité Géophysique pour AB=14

Figure 16: Carte de Résistivité Géophysique Pour AB=20

18
Figure 17: Carte de Résistivité Géophysique pour AB=20 (point embrayage)

Figure 18 : Carte de Résistivité Géophysique pour AB=30

19
Figure 19: Carte de Résistivité Géophysique pour AB=40

Figure 20: Carte de Résistivité Géophysique pour AB=60

20
Figure 21: Carte de Résistivité Géophysique pour AB=60 (point embrayage)

Figure 22: Carte de Résistivité Géophysique pour AB=80

21
Figure 23: Carte de Résistivité Géophysique pour AB=100

Figure 24: Carte de Résistivité Géophysique pour AB=140

22
III. Méthode sismique :
1) Principe de base :
Les différentes méthodes sismiques utilisent un choc (masse tombante, explosif,
etc…) à la surface du sol pour générer différents types d’ondes et analyser leur
progression, et donc leur vitesse, dans les différentes couches de terrain. La sismique
réfraction utilise des ondes de compression (ondes P), qui sont réfractées au toit des
couches et permettent le calcul des vitesses sismiques de ces couches, ainsi que leur
épaisseur. Un sismogramme brut (ou film sismique), représentation du temps de
trajet des ondes réfractées en fonction de la distance entre la source et les
géophones. A partir du pointé des temps de trajet des ondes réfractées sur ce
sismogramme, on établit les dromochroniques. Les droites associées au pointé
permettent de déterminer les vitesses des ondes sismiques, ainsi que les épaisseurs,
des terrains traversés.
2) Matériels utilisés :

23
On utilise un sismographe, ou sismomètre, des géophones (ou hydrophones dans le
cas de mesures subaquatiques), reliés entre eux par un câble de transfert (flute
sismique), une source (masse tombante, cartouche, explosif) reliée au sismographe
par un cable ou un système radio pour le déclanchement de l’enregistrement. Des
logiciels spécifiques permettent le traitement et la représentation des résultats.

3) Extraction des données :

On réduit l’information d'une trace à seulement un temps d’arrivée, en pointant la
position de la première ondelette visible.

Tir direct :

Figure 25: tir direct

Tir indirect :

Figure 26: tir indirect

24
  Pour tir direct :
Distance m Temps s
12 2,5
13 12
14 20
15 23
16 27
17 30
18 35
19 44
20 40
21 43
22 45
23 47

 Pour tir indirect :

Distance m Temps s
12 53
13 51
14 43,5
15 42
16 40
17 44
18 41
19 37
20 36
21 38
22 30
23 17

4) Les étapes pour traiter les données :

Première étape :
Traçage la dromochronique

25
 Figure 27: courbe dromochronique

Deuxième étape :
Identification des brisures de pente et assignation les arrivées à un réfracteur

Troisième étape :
Les vitesses par l’inverse des pentes :

 Pour V1 :

26
Alors : 1/V1=9.5 ms/m
 Pour V2 :
Le tableau suivant présente les points pour calculer la pente 1/V2+ :

DISTANCE TEMPS
21 38
17 44

27
Alors : 1/V2+=1.5ms/m
 Pour V2- :
Le tableau suivant présente les points pour calculer la pente 1/V2- :

DISTANCE TEMPS
16 27
17 30

Alors : 1/V2-=3ms/m
Quatrième étape :
Détermination le temps d’intercepte et la distance de croisement.

t0+ =35
t0- = 15
Xi+ = 21
Xi- = 14
28
Cinquième étape :

Détermination d’angle critique et le pendage et V2 :

α=1/2 (sin (v1/v2) -sin^(-1) (v1/v2+)

𝜃 =1/2 (sin (v1/v2) + sin^(-1) (v1/v2+)

V2 = v1/ sin (θc)

Alors :
α=4,46 θc= 12,17 V2=0,43 m/ms

 Sixième étape :
Déterminer les distances et les profondeurs.

( ( ))
dA= dA =

( ( ))
dB= dB=

Alors :
 dA= 5,02 m dB =10,48m

hA= dA cos α
hB = dB cos α

Alors :
hA =5m hB=10,44m

29
 Résultat:

Selon Dromochronique, On est dans le cas d’un milieu tabulaire avec une couche
inclinée selon un angle de 4,46 et de profondeur de hA =5m hB=10,44m

30
Conclusion :
Ce TP a enrichi nos connaissances en géophysique appliquée. Nous avons exploré les
aspects pratiques de la prospection électrique et ses différentes méthodes
opérationnelles sur le terrain. Ces manipulations variées visaient à nous familiariser
avec les équipements spéciaux pour la prospection électrique et les contraintes
rencontrées lors de l'application de la méthode. Les résultats de ce travail ont été
accompagnés d'interprétations basées principalement sur la théorie acquise, la
géologie locale et les informations pratiques des méthodes électriques.

31
