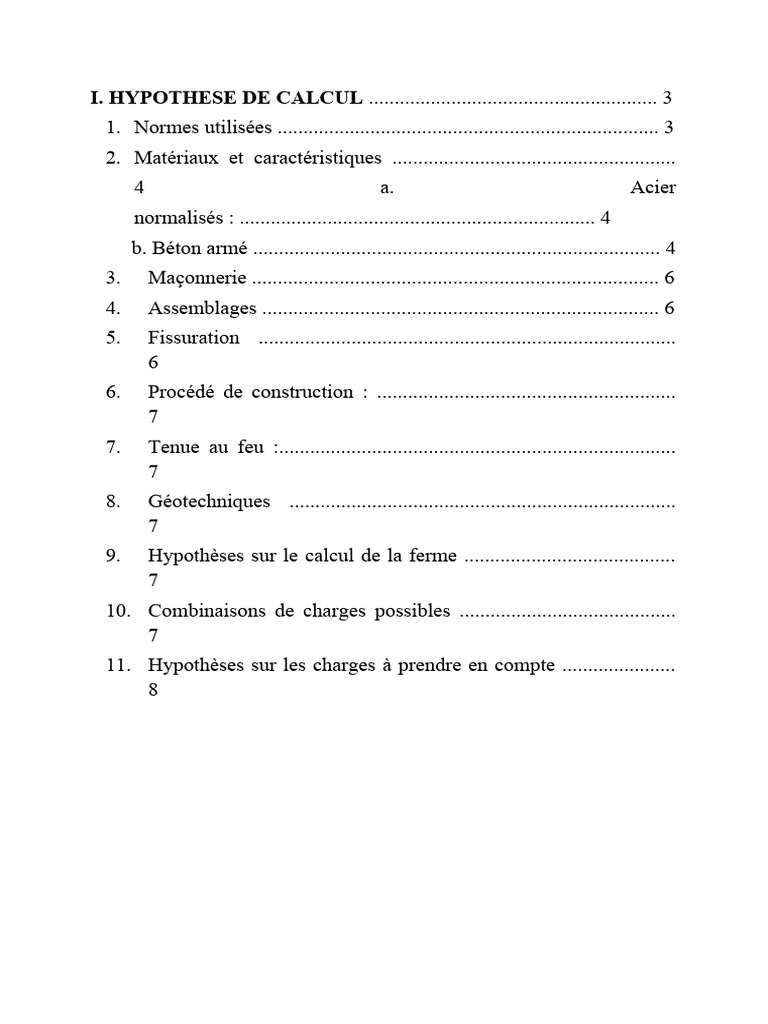

I. HYPOTHESE DE CALCUL ........................................................

3
1. Normes utilisées .......................................................................... 3
2. Matériaux et caractéristiques .......................................................
4 a. Acier
normalisés : ..................................................................... 4
b. Béton armé ............................................................................... 4
3. Maçonnerie ............................................................................... 6
4. Assemblages ............................................................................. 6
5. Fissuration .................................................................................
6
6. Procédé de construction : ..........................................................
7
7. Tenue au feu :.............................................................................
7
8. Géotechniques ...........................................................................
7
9. Hypothèses sur le calcul de la ferme .........................................
7
10. Combinaisons de charges possibles ..........................................
7
11. Hypothèses sur les charges à prendre en compte ......................
8
I. HYPOTHESE DE CALCUL

1. Normes utilisées
Nous Utiliserons les Normes
suivantes :
- Euro Code 0 (EC0) Pour la base des calculs ;
- Euro Code 1 (EC1) Actions sur les structures
EN 1992-1-1 Pour les charges prises en compte dans les calculs ;
- Euro Code 2 (EC2) Pour le calcul des structures en Béton Armé
EN 1992-1-1 Pour les structures horizontales.
EN 1992-1-2 Pour les Structures Verticales.
- Euro Code 3 (EC3) Pour le calcul des aciers de constructions
(Profilés métalliques)
ENV 1993-1-1/A2 Calcul des structures en acier – Amendement A2
EN 1993-1-8 Pour les calculs des assemblages.
EN 1993-1-4 les aciers inoxydables.
- Euro Code 4 (EC4) Calcule des structures mixtes.
EN 1994-2 : 2005/A1 pour la composition de l’acier et du béton de
construction
- Euro Code 6 (EC6) Calcul des structures en maçonneries EN 1996-
1-1+A1 ANB règles générales pour les Ouvrages en maçonnerie
armée et non armée
EN 1996-3 ANB Méthode de calcul simplifié pour les ouvrages en
maçonnerie non armé
- Norme de calcul du vent
EN 1991-1-4/A1 Action sur les structures. Partie 1-4 : Action
générale – Actions du vent.

2. Matériaux et caractéristiques
a. Acier normalisés :
Pour les Profilés, nous utiliserons un acier A : S235 avec t < 4 cm
d’épaisseur ; Le Diagramme Elasto-plastique et d’écrouissage. Le
tableau suivant regroupe les différentes valeurs à prendre pour le
calcul des profilés
Désignations Valeurs Unités
fy 235 Mpa
fu 360 Mpa
E 210000 Mpa
G 81000 Mpa
Ʋ 0,3 -
λ 11.10-6 -
γm0 1,00 -
γm1 1,10 -
γm2 1,25 -
α 2 -
β 1 -

b. Béton armé
• Le béton tendu sera négligé dans les calculs ;
• Les armatures travailleront en traction et en compression ;
• L’acier et le béton auront le même coefficient de dilatation (pas
de glissement entre l’acier et le béton) ;
• Les calculs du béton seront effectués selon le diagramme
parabole- rectangle
• L’acier choisit sera calculer selon la courbe du diagramme
élastoplasticité
• Nous utiliserons un Béton C25/30 ; fck= 25Mpa ; c= 1 ,5

Le tableau suivant regroupe les différentes valeurs à prendre pour le

calcul du Béton.

Variables Résultats Unité

 fcm 33.105 daN/m²

fctm 256496 daN/m²

fctk0,05 179547 daN/m²

fctk0,95 333445 daN/m²

fcd 17.105 daN/m²

Ecm 2,9.108 daN/m²

Ꜫc1 1,9 ‰

Ꜫcu1 3,5 ‰

Ꜫc2 2 ‰

Ꜫcu2 3,5 ‰

n 2 ‰

Ꜫc3 1,75 ‰

Ꜫcu3 3,5 ‰

Remp 0,810 -

Cdg 0,416 -

Dg 20 mm
Classe
XC1 -
d'exposition
Classe
S2 -
Structurale
cmin,dur 10 mm

Pour les Armatures nous utiliserons des aciers S500 B de Haute

Attirance, fyk = 500 Mpa Ɣs = 1 ,5 k = 1.04
Le tableau suivant regroupe les différentes valeurs à prendre pour le
calcul de l’acier.

Variables Valeurs Unités

 Ꜫuk %
Ꜫud %
Ꜫs0 ‰
Es Mpa
fyk Mpa
fyd Mpa
ꝭ KN/m3
ơs Mpa

3. Maçonnerie
- Les murs de soubassement seront en agglos pleins de 20x20x40 ;
- En élévation les cloisons seront en Agglos creux de 15x20x40

4. Assemblages
- La soudure sera utilisée pour les assemblages principaux ;
- Le soudage aura une caractéristique mécanique au moins
équivalente à celles de la nuance de l’acier S235.
5. Fissuration
- Pour les fondations : A ce niveau les fissurations sont jugées très
préjudiciables, on vérifiera donc les calculs à l’ELS ;
- Plancher intermédiaire : Cette partie du bâtiment sera calculer avec
une fissuration jugée peu préjudiciable ;
- Toiture : cette partie du bâtiment sera calculer avec une fissuration
jugée très préjudiciable, les calculs seront donc vérifiés à l’ELS.
- Les autres éléments porteurs (poteaux, poutres, murs etc.…) à
l’intérieur du bâtiment seront calculés avec une fissuration jugée
peu préjudiciable.
6. Procédé de construction :
La reprise du béton est autorisée en cas de bon de savoir-faire (hormis
les semelles et pour les structures annexes en toiture-terrasse).
7. Tenue au feu :
 La tenue au feu est
de 00h.
8. Géotechniques
La contrainte du sol est 2.5 bars à la profondeur de 1.5m sous réserve
d’une confirmation suite à des études de sol par un laboratoire agrée
de la place.
9. Hypothèses sur le calcul de la ferme
Toutes les charges seront supposées ponctuelles dans les calculs. Les
charges que vont reprendre cette ferme seront dans les nœuds et les
efforts seront dans les barres. Le poids des barres de la ferme sera
négligé ; ces dernières travailleront ainsi soit en traction soit en
compression.
Pour le calcul de la ferme nous utiliserons la méthode de CREMONA
MAXWELL.

10. Combinaisons de charges possibles

ELU

ELS
1.

11. Hypothèses sur les charges à prendre en compte

 Charges Désignations Valeurs Unités
poids propre de la
10.5 daN/m2
couverture
Acier 7850 daN/m2

Béton armé 2500 daN/m2

Permanentes Briques pleines 105 daN/m2

Briques creuses 175 daN/m2

Carreaux de plâtre 10 daN/m2

Dalle pleine 25 daN/m2

Surcharge nominale sur la
50 daN/m2
couverture
Surcharge nominale sur
250 daN/m2
plancher intermédiaire
Toitures inaccessibles sauf
pour entretien et réparation 100 daN/m2
courants (Catégorie H)
Variables Planchers du fait du
750 daN/m2
stockage
Bureaux proprement dits 250 daN/m2

Salle de réunion 400 daN/m2

Circulations et escalier 250 daN/m2

Caisse de fruits 350 daN/m2
