CHAPITRE IX : OUTSIDE PLANT (OSP)

1
Généralités (1/2)

2
 Généralités (2/2)

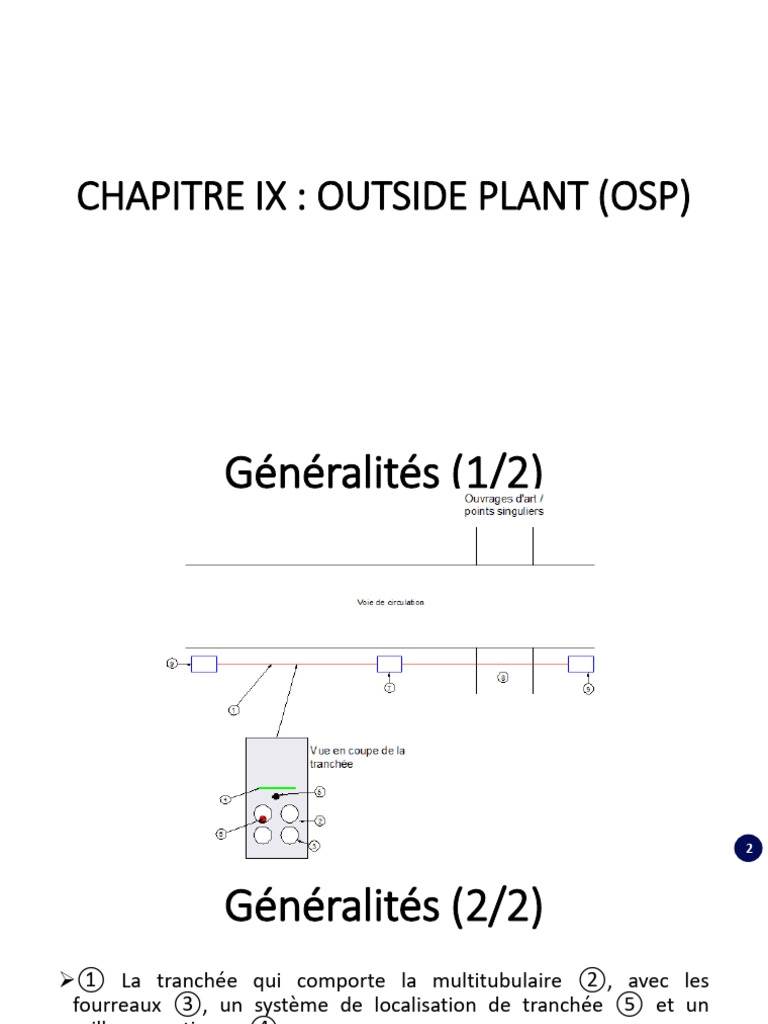

① La tranchée qui comporte la multitubulaire ②, avec les
fourreaux ③, un système de localisation de tranchée ⑤ et un
grillage avertisseur ④.
Le câble optique se trouvant en⑥.
Des chambres de télécommunication de tirage ou de raccordements
en⑦.
⑧ des franchissements d’ouvrages d’art ou de points durs.
⑨Chambre de fin de réseau.

3
 Outils et machines nécessaires
Outils : Pelle, Pioche, Mètre, Brouette, GPS, Topomètre,
Marteau, Barre à mine.
Machines : Trancheuse, Compacteur, Bétonnière, Compresseur,
Groupe électrogène, Jet câble, Chariot, Marteau piqueur, Scie à
sol, Vibreur, Motopompe, Bulldozer, machine de fonçage,
Perceuse électrique

4
Equipement de protection individuelle (EPI)

Comme EPI, nous pouvons citer :

 Les gilets
 Les gants de protection
 Les casques
 Les chaussures de sécurité
 Les Lunettes de protection

5
 Génie Civil : La tranchée
Deux familles de tranchées :
la tranchée traditionnelle
la tranchée mécanisée.
Par ailleurs, quand l’utilisation de la tranchée
n’est pas possible, il existe d’autres
techniques de substitution, tel que :
le forage dirigé
ou, le fonçage.

6
 Génie Civil : Tranchée traditionnelle
Pour réseaux télécoms :
Largeur : 25 à 30cm
Profondeur : 60 et 120
cm de la surface du sol
Fourreaux posés sur un
lit de sable d’une
hauteur d’environ 5 à
10cm

7
Génie Civil : Tranchée mécanisée (1/2)
Vitesse de pose plus
rapide (jusqu’à 800-
1000 mètres par jour)
Durée du chantier
réduite
Limite de l’impact sur
la circulation et sur la
gêne occasionnée aux
riverains.

8
Génie Civil : Tranchée mécanisée (2/2)

9
 Génie Civil : Forages dirigés
Enfouissement de réseaux dans des
situations où la réalisation de
tranchées est difficile ou non
autorisée par le gestionnaire de voirie
ou du domaine à franchir
Installation d’un conduit sous un
obstacle (rivière, route ou voie ferrée)
Aucune perturbation en surface
Trajectoire contrôlée

10
 Génie Civil : Fonçage (1/2)
Technique de forage « sans tranchées » rappelant le forage
horizontal
Pose de canalisations et de câble sans excavation à ciel ouvert
Retenir parmi les différentes techniques la solution adaptée à
chaque cas, en fonction du terrain traversé, du tuyau ou du
fourreau à poser (diamètre et matériaux), de la précision
recherchée dans la pose (pente pour l’assainissement), de
l’encombrement en surface et dans le sous-sol.

11
 Génie Civil : Fonçage (2/2)
Etapes de travail :
 Réaliser un puits d'entrée et un puits de sortie à l'aide d'une
excavatrice, creuser le sol de chaque côté
 Pousser le tuyau par le puits d'entrée, la pénétration du tuyau est
facilitée par un système soit hydraulique ou pneumatique
 Extraire les déblais emprisonnés à l'intérieur du tuyau
Compte tenu des spécificités de cette technique, il est nécessaire de
faire intervenir les entreprises spécialisées.

12
 Grillage avertisseur
Bande imputrescible, de couleur verte
(pour les télécoms)
Généralement placé au niveau de la 1ère
couche de remblaiement (30 – 40cm au-
dessus de la génératrice supérieure des
fourreaux).
Largeur est au minimum égale à la
largeur de l'ensemble des fourreaux

13
 Fourreaux
2 principaux types de fourreaux pour la
pose de réseaux souterrains de
télécommunications :
Fourreaux PVC (polychlorure de vinyle)
Fourreaux PeHD (polyéthylène haute
densité)
Choix : en fonction des tracés prévus pour
les différents tronçons lors des études
techniques

14
 Fourreaux PVC
Tubes rigides de quelques mètres de longueur
Adaptés pour les courtes distances et changements de direction
nombreux
Permettent la pose des câbles par tirage, sauf dans le cas des PVC «
pression » plus onéreux qui permettent le portage eau / air.
Avantages Inconvénients
 Coût inférieur au PEHD,  Pose délicate et longue car elle est
 Pose maîtrisée par la plupart des non mécanisable,
entreprises,  Matériaux cassant et déformable,
 Bien adapté en milieu urbain car on  Contrôle obligatoire de risque
fait de la pose sur des courtes d’ovalisation ou de cassure.
distances
15
 Fourreaux PEHD (1/2)
Prévus spécifiquement pour pose de câbles optiques par portage
(à l'air ou à l'eau)
Adaptés à la pose mécanisée, sur des longues distances et des
sections linéaires
Durée et coût des chantiers de pose réduits.

16
 Fourreaux PEHD (2/2)
Avantages Inconvénients
 Identification des tuyaux facile Surcoût direct (mais absorbé au
 Facilité de soudage par éléctrofusion moins en partie par le gain de
 Très bon coefficient de glissement main d’œuvre pour la pose)
pour les sous tubage Mise en œuvre mal adapté
 Facilité de transport (tube enroulé et pour les conduites de grosses
capacités
livré sur touret) Mal adapté pour les courtes
 Installation mécanisée possible distances
 Pose de câble par portage

17
Chambres de Télécommunications (1/2)
Composition
Ossature correspondant à la
chambre proprement dite
Rehausse éventuelle permettant
la compensation d’une élévation
ou d’un dénivelé du sol
Grille de protection
Cadre en acier
Une ou plusieurs trappes (ou
tampons)
Chaque chambre possède:
des masques permettant la
pénétration des fourreaux
un puisard (cône ou trou en partie
basse) pour l’évacuation des eaux de
pluie et d’infiltration
des accessoires complémentaires
éventuels (support équerre de
câbles, poteau support de câbles,
crosse de descente, échelons de
descente, etc.).
18
Chambres de Télécommunications (2/2)
Chambres à ossature béton

Chambres composites (par exemple en polyester renforcé de verre)

19
 Passage des points difficiles (1/3)
Passage difficile => toute zone sur laquelle une tranchée ne peut
être réalisée.
Points difficiles usuellement rencontrés sont les traversées :
d’ouvrages tels que les ponts,
de cours d’eau,
de chemins de fer,
de bretelles ou de sections routières.

20
 Passage des points difficiles (2/3)
Ponts
Franchissement des passages inférieurs par :
chemin de câbles dans les voussoirs de l’ouvrage,
encorbellement,
caniveau sur tablier.
Cours d’eau
Le franchissement d’un cours d’eau se fait par : fonçage.
Chemins de fer
Le franchissement d’un chemin de fer se fait par : fonçage.
Attention, tout franchissement d’une voie ferrée doit se faire après
une autorisation obtenue des structures compétentes.
21
 Passage des points difficiles (3/3)
Techniques de passage des points difficiles

Encorbellement

Caniveau sur tablier

22
 Traversées de route (1/2)
Les traversées d'axe routier en prévision
Les traversées d'axe routier secondaire

23
 Traversées de route (2/2)
Les carrefours

24
 Pose du câble F.O (1/4)
Déployés dans les fourreaux en sous-terrain en utilisant :
techniques de tirage traditionnelles : tel que le tirage manuel
techniques de soufflage/portage à l’air ou flottage à l’eau

25
 Pose du câble F.O (2/4)
Pose du câble par tirage manuel
 Très utilisée pour courtes distances
 Touret de câble positionné à une extrémité du fourreau et câble tiré à partir
de l’autre extrémité
 Si le fourreau n’est pas déjà équipé d’un tire-fil, ou s’il n’est pas adapté,
passer une aiguille rigide ou un fil qui sera utilisé pour tirer le câble
 Aiguille poussée manuellement dans le fourreau
 Distance limitée à la longueur de l’aiguille, à la configuration du réseau, à son
état et à l’effort de poussée à fournir
 Méthode simple, économique et nécessite peu de matériel
 Risques de détérioration du câble si efforts de traction ne sont pas maîtrisés
 Distances de pose courtes
26
 Pose du câble F.O (3/4)
Pose du câble par soufflage ou
portage à l’air
 Câble poussé
mécaniquement
 Entrainé par un très fort
courant d'air qui passe à
grande vitesse le long du
câble pour le tirer à
l'intérieur du fourreau
 Technique moins
contraignante pour le câble,
très faibles tractions
27
 Pose du câble F.O (4/4)
Pose du câble par flottage à l’eau
Cette méthode est identique à celle du soufflage, seul le médium change,
l’eau remplace l'air. Les performances obtenues grâce à cette technique sont
supérieures à celles du soufflage. La quantité d’eau nécessaire est fonction
du diamètre intérieur du fourreau et du diamètre extérieur du câble.
L’approvisionnement en eau s’effectue de diverses façons : citerne plastique
en location, bâche type « poche à eau » pliable posée au sol, citerne sur
véhicule, rivière, canal, étang, etc.

28
 Déploiement de la fibre en aérien
 Câbles aériens de plus en plus
utilisés
 Un des moyens les plus
économiques de déployer un
câble optique
 Utilisation d’infrastructures de
poteaux existantes pour
installation de câbles fibre
optique entre zones urbaines ou
rurales.

29
Obstacle dans le déploiement dans le
aérien
Génie civil des poteaux aériens
30
Plantage de poteau aérien Epissure en aérien

31
Hauban Numérotation
32
Réseau aérien
