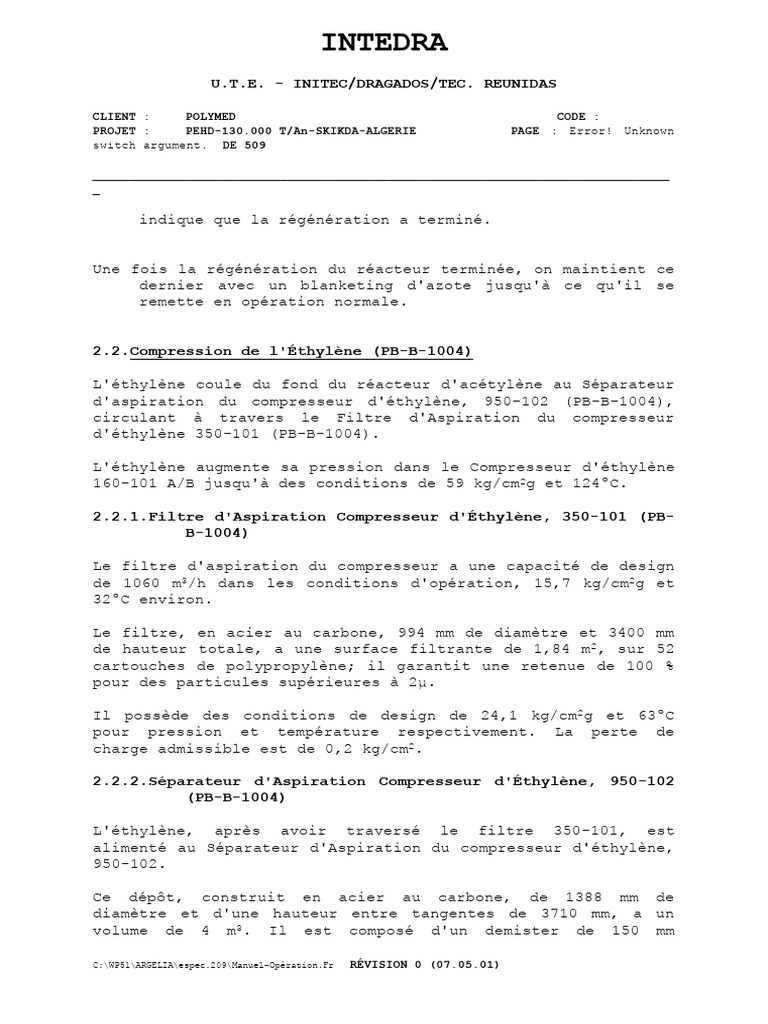

indique que la régénération a terminé.

Une fois la régénération du réacteur terminée, on maintient ce

dernier avec un blanketing d'azote jusqu'à ce qu'il se
remette en opération normale.

2.2.Compression de l'Éthylène (PB-B-1004)

L'éthylène coule du fond du réacteur d'acétylène au Séparateur

d'aspiration du compresseur d'éthylène, 950-102 (PB-B-1004),
circulant à travers le Filtre d'Aspiration du compresseur
d'éthylène 350-101 (PB-B-1004).

L'éthylène augmente sa pression dans le Compresseur d'éthylène

160-101 A/B jusqu'à des conditions de 59 kg/cm2g et 124ºC.

2.2.1.Filtre d'Aspiration Compresseur d'Éthylène, 350-101 (PB-

B-1004)

Le filtre d'aspiration du compresseur a une capacité de design

de 1060 m3/h dans les conditions d'opération, 15,7 kg/cm2g et
32ºC environ.

Le filtre, en acier au carbone, 994 mm de diamètre et 3400 mm

de hauteur totale, a une surface filtrante de 1,84 m2, sur 52
cartouches de polypropylène; il garantit une retenue de 100 %
pour des particules supérieures à 2 .

Il possède des conditions de design de 24,1 kg/cm2g et 63ºC

pour pression et température respectivement. La perte de
charge admissible est de 0,2 kg/cm2.

2.2.2.Séparateur d'Aspiration Compresseur d'Éthylène, 950-102

(PB-B-1004)

L'éthylène, après avoir traversé le filtre 350-101, est

alimenté au Séparateur d'Aspiration du compresseur d'éthylène,
950-102.

Ce dépôt, construit en acier au carbone, de 1388 mm de

diamètre et d'une hauteur entre tangentes de 3710 mm, a un
volume de 4 m3. Il est composé d'un demister de 150 mm

C:\WP51\ARGELIA\espec.209\Manuel-Opération.Fr RÉVISION 0 (07.05.01)

 INTEDRA
U.T.E. - INITEC/DRAGADOS/TEC. REUNIDAS

CLIENT : POLYMED CODE :

PROJET : PEHD-130.000 T/An-SKIKDA-ALGERIE PAGE : Error! Unknown
switch argument. DE 509

________________________________________________________________________________
_

d'épaisseur en acier inoxydable, pour élimination des gouttes.

Dans des conditions normales d'opération de 15,5 kg/cm2g et

32ºC, le dépôt a des conditions de design, pour pression et
température, de 24,1 kg/cm2g et 100ºC respectivement.

La pression dans le dépôt d'aspiration est contrôlée par le

contrôleur indicateur de pression PIC-16002 avec indication
sur DCS et alarme de haute et basse pression.

Le contrôleur commande l'ouverture ou la fermeture de la vanne

PV-16002 d'alimentation d'éthylène, située en amont de
l'éliminateur d'acétylène.

Le dépôt est pourvu de l'instrumentation suivante :

-Indicateur visuel de niveau de liquide, LG-15003.

-Alarme de haut niveau de liquide, LAH-15002.
-Alarme de très haut niveau de liquide, LAHH-15001.
-Soupape de sécurité, tarage à 24,1 kg/cm2g et identifiée par
l'item PSV-16008.

2.2.3. Compresseur d'Éthylène, 160-101 A/B (PB-B-1004)

L'éthylène, alimenté à partir du dépôt d'aspiration du

compresseur d'éthylène, dans des conditions de 15,5 kg/cm2g et
32ºC environ, sort du compresseur dans des conditions de
pression et température de 59 kg/cm2g et 124ºC.

Ce sont des compresseurs alternatifs de 2 cylindres et un seul

étage, d'une capacité de 23.190 kg/h, actionnés par un moteur
électrique à 325 rpm.

La calandre est construite en fonte et les internes en acier

au carbone, à une pression et température de design de 86
kg/cm2g et 200ºC.

Le contrôleur PIC-16012, avec indication sur DCS et alarme de

haute et basse pression, contrôle la pression du courant
d'éthylène qui alimente l'éliminateur d'oxygène; pour cela, la
vanne PV-16012 de recirculation au dépôt, s'ouvre ou se ferme,
à travers le Refroidisseur d'éthylène de recyclage 410-102.

Le compresseur dispose de dépôts amortisseurs de pulsations,

C:\WP51\ARGELIA\espec.209\Manuel-Opération.Fr RÉVISION 0 (07.05.01)

 INTEDRA
U.T.E. - INITEC/DRAGADOS/TEC. REUNIDAS

CLIENT : POLYMED CODE :

PROJET : PEHD-130.000 T/An-SKIKDA-ALGERIE PAGE : Error! Unknown
switch argument. DE 509

________________________________________________________________________________
_

tant à l'aspiration qu'au refoulement, de chacun des

cylindres. Pour le compresseur 160-101A, ils s'identifient par
les items 950-108A pour l'aspiration et 950-108B/C pour le
refoulement de chacun des cylindres.

Les items 950-108D et 950-108E/F identifient les dépôts

d'amortissement des pulsations pour l'alimentation et sortie
de chacun des cylindres du compresseur 160-101B.

2.2.3.1.Amortisseurs de pulsations du compresseur d'éthylène

a)Amortisseurs de pulsations d'aspiration 950-108 A/D (PB-B-

1004)

Chacun des dépôts, isolés et construits en acier au carbone,

508 mm de diamètre et 7000 mm de longueur, a un volume de
1,41 m3.

Dans des conditions d'opération de 15,5 kg/cm2g et 32ºC, ils

possèdent des conditions de design de pression et
température de 64 kg/cm2g et 100ºC.

Ils disposent d'indication locale de pression différentielle,

manomètre, thermomètre local et alarme de basse pression
sur DCS, identifiés par PDI-18243, PI-18244, TI-19085,
PALL-16302 pour le 950-108A et PDI-18246, PI-18247, TI-
19088, PALL-16303 pour le 950-108B.

b)Amortisseurs de pulsations de refoulement 950-108B/C/D/E

(PB-B-1009)

Chacun des dépôts isolés et construits en acier au carbone, de

508 mm de diamètre et 1900 mm de longueur, a un volume de
0,38 m3.

Dans des conditions d'opération de 58 kg/cm2g et 124ºC, il a

des conditions de design de 64 kg/cm2g et 200ºC pour
pression et température respectivement.

Ils disposent d'une alarme de haute et très haute température

sur DCS dans l'alimentation du dépôt et d'un thermomètre
local, TAH-17270, TAH-17272, TAH-17275, TAH-17277, TAHH-
17271, TAHH-17273, TAHH-17276, TAHH-17278 et TI-19086,

C:\WP51\ARGELIA\espec.209\Manuel-Opération.Fr RÉVISION 0 (07.05.01)

 INTEDRA
U.T.E. - INITEC/DRAGADOS/TEC. REUNIDAS

CLIENT : POLYMED CODE :

PROJET : PEHD-130.000 T/An-SKIKDA-ALGERIE PAGE : Error! Unknown
switch argument. DE 509

________________________________________________________________________________
_

TI-19087, TI-19089 et TI-19090 pour le 950-108 B/C/D et E

respectivement.

2.2.4.Refroidisseur d'éthylène de recyclage, 410-102 (PB-B-

1004)

Il s'agit d'un échangeur à calandre et tubes, eau de

réfrigération dans les tubes et éthylène dans la calandre.

Ses dimensions sont de 508 mm de diamètre et 4482 mm de

longueur et il a une capacité calorifique de 427.424 Kcal/h.

Construit en acier au carbone, il possède des conditions de

design de pression et température de 26,5 kg/cm2g/208ºC et 17,8
kg/cm2g/100ºC pour la calandre et le tube respectivement.

2.3.Élimination de l'Oxygène (PB-B-1005)

De la sortie du compresseur d'éthylène, le courant arrive au

Réacteur d'élimination d'oxygène, 950-103 A/B (PB-B-1005), à
travers le Réchauffeur d'éthylène 410-101 (PB-B-1005).

Il est très important de maintenir une température de 124ºC

dans le courant d'éthylène d'alimentation aux réacteurs; une
augmentation de celle-ci pourrait provoquer la désadsorption
de certains poisons pouvant se trouver adsorbés dans le lit.

2.3.1. Réchauffeur d'éthylène, 410-101 (PB-B-1005)

Le réchauffeur d'éthylène en acier au carbone, est un

échangeur à calandre et tubes, vapeur de moyenne dans la
calandre et éthylène dans les tubes, ayant une capacité de
197.115 Kcal/h et surface d'échange de 16,27 m2.

Il est composé de 68 tubes en U, de diamètre extérieur de

19,05 et longueur de 2000 mm, à l'intérieur d'une calandre de
diamètre intérieur de 381 mm.
