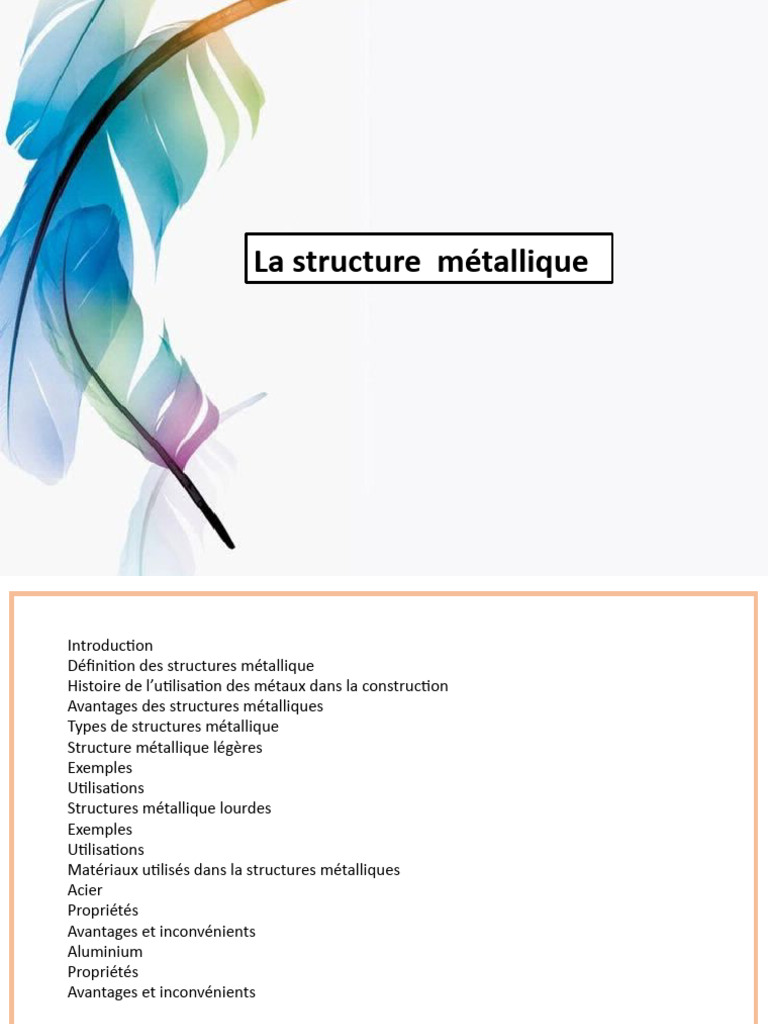

La structure métallique

Introduction
Définition des structures métallique
Histoire de l’utilisation des métaux dans la construction
Avantages des structures métalliques
Types de structures métallique
Structure métallique légères
Exemples
Utilisations
Structures métallique lourdes
Exemples
Utilisations
Matériaux utilisés dans la structures métalliques
Acier
Propriétés
Avantages et inconvénients
Aluminium
Propriétés
Avantages et inconvénients
Une ossature métallique est une structure dans laquelle les appuis , les poteaux , les
poutres sont réalisés en acier.
Ces éléments de construction « rigides » permettent de dégager dr grands espaces
utiles au sol . La portée des éléments d’ossature peut atteindre plusieurs dizaines de
mètres
 Généralités sur les constructions métalliques

Depuis l’industrialisation de l’acier en 1750,l’évolution du domaine de la construction en

charpente métallique a été très rapide. A peine 30 ans après 1779.le premier pont
métallique a été réalisé en Angleterre. A environ 1801 dans ce même pays, le premier
bâtiment en charpente métallique a été construit en système poteaux-poutres . Par la
suite l’utilisation de la charpente métallique a été étendu dans le monde et généralisée
pratiquement pour tous les domaines de construction en génie civil(ponts ,bâtiments,
usines, ouvrages de soutènements.)
Les avantages de la construction métallique

La capacité portante : elle est due à la résistance élevée que donne l’acier sous les
différentes sollicitations.
la haute sécurité : la résistance et la ductilités qui caractérisent l’acier permet aux
constructions métalliques d’étre sécurisées face à quelque catastrophes.
La légèreté :elle est due à des éléments porteurs de sections moins compacts et
moins lourds sachant que la légéreté d’une structure est doublement bénéfique;
premièrement sur la portance du sol d’assise et deuxiément sur la minimisation des
forces d’inertis horizontales dues aux séisme.
 Les avantages des constructions métalliques
•La capacité portante
•La haute sécurité
•La légèreté
•Souplesse de conception
•L’imperméabilité et l’étenchéité
•Exécution et montage
•Démontabilité et transformation

Les inconvénients des constructions métalliques

•Le cout
•La résistance au feu
•La corrodabilité

Caractéristique de l’acier

Autant qu’un matériau de construction, l’acier présente des caractéristiques mécaniques

élevées (résistance , élasticité , ductilité ) ainsi que des propriétés phtisiques
supérieures , ce qui a été favorable pour que son utilisation occupe une partie
importante des matériaux de construction
 Classification des acier
Dans les aciers, il y’a deux grandes familles
•Aciers alliés : ce sont des aciers pour lesquels on a ajouté des éléments
chimiques en teneur définies pour améliorer les caractéristiques voulues

•Aciers non alliés : ces aciers sont dit de construction, parmi lesquelles on cite ; les
aciers spéciaux (procédé de martin) et les aciers courants(procédé de thomas)
Qualités essentielles de l’acier

•Les qualités recherchées des aciers sont:

 la résistance: elle est la capacité portante que présente le matériaux vis-à-vis les actions
extérieures
L’élasticité: la propriété du matériau à revenir a sa forme initiale une fois le chargement
disparu.
La soudabilité: est ce que l’acier offre la possibilité d’être soudé tout en gardant ses
propriétés mécaniques essentielles après avoir subi les opérations de soudure
La ductilité: c’est la capacité du matériau a subir de grandes déformations résiduelles
avant sa rupture.
Energie de rupture: dans les aciers on cherche à éviter la possibilité d’une rupture fragile
 Les produits sidérurgiques en acier
Les produits en acier sont obtenus par des procédés utilisés dans l’industrie
sidérurgique et qui sont:
Le forgeage: déformation du métal avec des coups répétés d’un marteau
L’étirage : tirage du métal à travers un trou
Le laminage, l’estampage: généralement utilisés pour les produits plats, le procédé le plus
utilisé est le laminage qui consiste a faire passer entre deux cylindres un lingot d’acier qui
épousera la forme de l’espace disponible en s’allongeant et en s’aplatissant, pour donner
une forme utilisable dans la charpente métallique

Classification des produits laminés

Les tôles : ces produits « plats » sont utilisés en couverture ou en bardage, en coffrage
perdus pour les dalles en béton armé et en palplanches généralement
•Tôle mince
•Tôle moyennes
•Tôle fortes
Les fers carrés ou ronds: leurs gammes de fabrication s’étend de 5 mm à 250mm les fers
carrés sont utilisés comme grains de poteaux ou rails de roulement……les fers rond sont
utilisés en calmes, tiges d’ancrage, liernes pour des pannes
