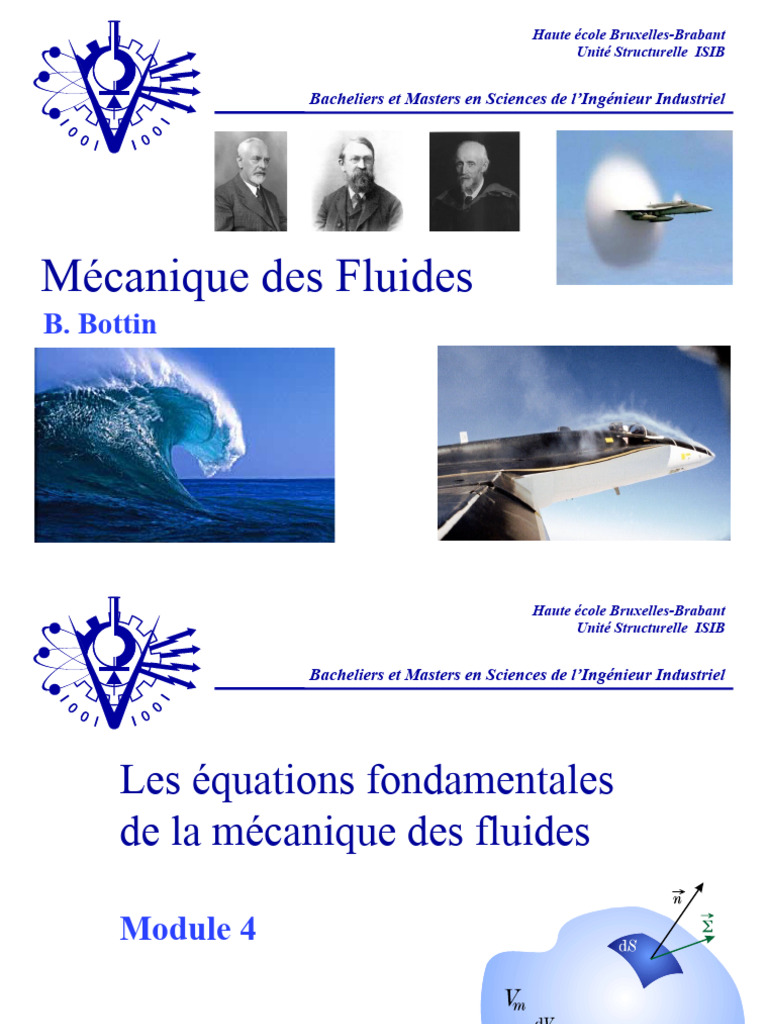

Haute école Bruxelles-Brabant

Unité Structurelle ISIB

Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Mécanique des Fluides

B. Bottin
 Haute école Bruxelles-Brabant
Unité Structurelle ISIB

Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Les équations fondamentales

de la mécanique des fluides

Module 4
Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Préliminaires
Conservation de la masse
Conservation du mouvement
Conservation de l’énergie
Synthèse

Les équations
fondamentales
 Il existe deux approches
 Formes différentielles
 Locales, ponctuelles
 But: recherche des champs
 Differential formulation

 Formes intégrales
 Intégrées, globales, macroscopiques
 But: recherche des bilans
 Integral formulation
 Lemme fondamental
 Passage de la forme intégrale à la
forme différentielle et vice versa
 Il existe deux formes
 Forme conservative
 Termes de flux et débits
 Utilise un élément fixe
 Conservation form
 Forme non conservative
 Dérivée particulaire (forme dite « de transport »)
 Utilise un élément mobile
 Nonconservation form
 Distinction: CFD
 La distinction se base purement sur
les propriétés numériques des équations
 Volume de contrôle
 Il est nécessaire pour les formes intégrales
 Il est limité par une surface de contrôle
 Différents types existent
 Volume fixe: V, S
 Volume mobile
arbitraire: Va(t), Sa(t)
 Volume matériel:
Vm(t), Sm(t)
 Théorème de Reynolds
 But: calcul de la dérivée d’une grandeur extensive
dans un volume matériel

 Permet de changer de volume

de contrôle, de fixe à matériel (et vice versa)
Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Préliminaires
Conservation de la masse
Conservation du mouvement
Conservation de l’énergie
Synthèse

Les équations
fondamentales
 Equation de continuité
 Principe physique: Lavoisier
 « Rien ne se perd, rien ne se crée, tout se transforme »
 Conservation de la masse
 Hypothèses particulières
 Pas d’effets relativistes
(masse – énergie)
 Pas de sources/puits de masse
• Absence de réactions chimiques
• Pas de diffusion de masse

Antoine Laurent de Lavoisier

(1743 – 1794)
 Equation de continuité
 Utilisation du théorème de Reynolds
 Grandeur extensive: la masse
 Grandeur intensive volumique: x = r
 La masse contenue dans un
volume matériel est (par définition
de ce volume) constante
 Forme intégrale conservative

Variation dans le volume Débit total de masse

 Application aux conduites
 Ecoulement en tube de courant
 Modélise par exemple une conduite
 Ecoulement stationnaire
 Conservation du débit de masse
 + Incompressible u S ou t
 Conservation du
u
débit volumique u
 Notion de vitesse
débitante moyenne
S la t

S in
 Equation de continuité
 Forme globalisée
 Utilité: analyse des macrosystèmes
 On sépare débits entrants et sortants en deux termes
 Equation de continuité
 Formes différentielles Flux de la
 Théorème de la divergence quantité
[(kg/s)/m2]
 Lemme fondamental
 Forme conservative
Quantité volumique
[kg/m3]

 Forme non conservative

 Incompressible: on retrouve
Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Préliminaires
Conservation de la masse
Conservation du mouvement
Conservation de l’énergie
Synthèse

Les équations
fondamentales
 Quantité de mouvement
 Théorème de la résultante
cinétique

 Système de masse constante (matériel)

 Forces de volume (par unité de masse)
 Forces de surface
 Quantité de mouvement
 Formes intégrales
 Conservative

 Non conservative: transformation générale

 Quantité de mouvement
 Formes différentielles
 Généralisation du théorème de la divergence pour des
grandeurs tensorielles
 Définition d’un nouvel opérateur:
la divergence vectorielle d’un tenseur

 Forme
non conservative
 Quantité de mouvement
 Formes différentielles (suite)
 Rappel: produit dyadique de 2 vecteurs

 Forme conservative
 Cas particuliers
 Fluide idéal – équation d’Euler
 Pas de contraintes visqueuses
 Le tenseur des contraintes est diagonal

Leonhard Euler
(1707 – 1783)
 Cas particuliers
 Fluide idéal – équation d’Euler
 Si les forces de volume dérivent d’un potentiel

 Si l’écoulement est incompressible

• Les forces de volume disparaissent dans la pression
• Pression « augmentée »
 Cas particuliers
 Fluide Newtonien
 Le tenseur des contraintes visqueuses
obéit à la loi de Navier

Claude Louis Marie Henri Navier

(1785 – 1836)

George Gabriel Stokes

(1819 – 1903)
 Cas particuliers
 Fluide Newtonien
 Equation de Navier-Stokes
 Cas particuliers
 Fluide Newtonien
 Ecoulement incompressible

 Si la viscosité est uniforme dans le champ

 Si les forces de volume dérivent d’un potentiel

Pure équation d’advection-diffusion

Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Préliminaires
Conservation de la masse
Conservation du mouvement
Conservation de l’énergie
Synthèse

Les équations
fondamentales
 Energie totale
 Premier principe de la
thermodynamique
 On l’écrit sous la forme « puissance »
 On considère un système fermé (matériel) avec les
échanges suivants:
• Puissance mécanique des forces de volume
• Puissance mécanique des forces de surface
• Puissance thermique à travers la surface
 Energie totale
 Formes intégrales
 Conservative

 Non conservative
 Energie totale
 Formes différentielles
 Conservative

 Non conservative

 Transfert de chaleur par conduction

 Cas particuliers
 Solide (ou fluide au repos)
 Pas de vitesse
 On peut directement passer à la température
 L’équation est celle de la conduction thermique (diffusion
pure)
 Cas particuliers
 Fluide idéal
 Les propriétés de transport sont nulles
• Pas de diffusion thermique
• Pas de diffusion de quantité de mouvement
 Cas particuliers
 Fluide Newtonien
 Forme générale

 Forces dérivant d’un potentiel

Ce terme est souvent nul pour les potentiels usuels

Bacheliers et Masters en Sciences de l’Ingénieur Industriel

Préliminaires
Conservation de la masse
Conservation du mouvement
Conservation de l’énergie
Synthèse

Les équations
fondamentales
 Synthèse
 Décompte des équations
 Il y a 5 équations scalaires basées sur les principes
physiques de conservation
 Décompte des inconnues
 Il y a …15 inconnues scalaires à déterminer
 Fermeture du système
 Il manque 10 relations scalaires !
 Adjonction des équations constitutives
 Cas du fluide incompressible
 Le découplage mécanique et thermique est possible
