I. Principe :

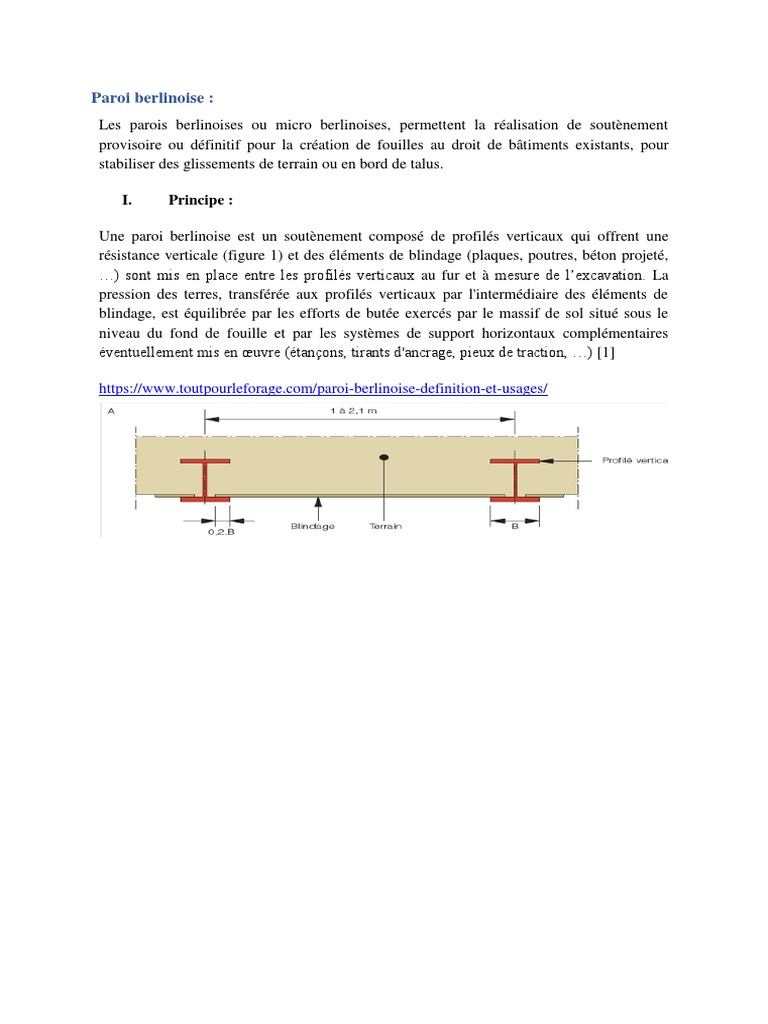

Une paroi berlinoise est un soutènement composé de profilés verticaux qui offrent une
résistance verticale (figure 1) et des éléments de blindage (plaques, poutres, béton projeté,
…) sont mis en place entre les profilés verticaux au fur et à mesure de l’excavation. La
pression des terres, transférée aux profilés verticaux par l'intermédiaire des éléments de
blindage, est équilibrée par les efforts de butée exercés par le massif de sol situé sous le
niveau du fond de fouille et par les systèmes de support horizontaux complémentaires
éventuellement mis en œuvre (étançons, tirants d'ancrage, pieux de traction, …) [1]
https://www.toutpourleforage.com/paroi-berlinoise-definition-et-usages/
Figure 1 : Vue en plan (A) et vue de face (B) d'une paroi berlinoise constituée d'un blindage posé
durant l'excavation.
Les profilés verticaux sont vibrofoncés dans le sol ou placés dans un forage exécuté au
préalable. Cette technique est appliquée lors de la présence d'un sol très dur ou
d'obstacles souterrains.
2. Remplissage du béton :
3. Blindage :
Les éléments de blindage sont placés entre les profilés à mesure que progresse
l'excavation locale. Ils sont placés perpendiculairement à ceux-ci et directement après
chaque phase d’excavation.
Cette opération se déroule par couches horizontales successives (0.2 à 1m) jusqu'au
niveau d'installation des éventuels supports horizontaux.
4. Excavation de la fouille
La fouille est excavée sur tout son périmètre jusqu'au niveau d'installation des éventuels
supports horizontaux.
La mise en place du blindage se poursuit au fur et à mesure de l’excavation jusqu’au
niveau final de la fouille.
Les parois berlinoises n'ont que la fonction de soutènement des terres, et pas d’étanchéité à
l'eau. Elles peuvent être appliquées dans les situations suivantes :
- Économique
- Rapide à mettre en œuvre,
- Offre une plateforme de travail sèche, propre et plane.
2. Inconvénients :
Paroi moulée :
La paroi moulée est un écran en béton armé moulé dans le sol construit dans des tranchées
ouvertes soutenues par des boues.
Elles font généralement un office de barrière d'étanchéité à l'eau ou de soutènement des terres
pour des fouilles assez profondes.
Les parois sont généralement de 600 à 1500 mm d'épaisseur, en largeur entre 2000 et 3500 mm
et peut être excavé à des profondeurs de 60m ou plus [2].
I. Principe :
1. Murettes guides :
Elles ont pour fonction de :
• matérialiser l'implantation de la paroi,
• guider la benne au démarrage du forage,
• former une réserve de boue et éviter les éboulements de terrain par l'effet de marnage,
• constituer un appui stable pour les opérations délicates comme la mise en place des cages
d'armatures, etc.
2. Forage :
Les terrains durs et les obstacles sont fracturés à l’aide d’un trépan lourd suspendu à l'un des
deux câbles de forage.
Un mélange de bentonite et d’eau appelé boue de forage est alimentée au fur et au mesure du
forage pour assurer le maintien de la tranchée et d’exercer une pression permanente pour éviter
tout effondrement.
Les déblais sont versés dans des camions, puis transportés jusqu'à une fosse de décantation.
• par découpage et/ou broyage du terrain à l'aide de roues dentées :
Elle se fait par aspiration en continu des cuttings mélangés à la boue par des pompes situées à
la base de l'outil, et refoulement vers l'unité de recyclage.
3. Equippement du panneau :
Une fois que la paroi moulée est excavée entierement et la terre extraite est remplacée par la
bentonite, on place un profilé de jointoiement appelé joint waterstop de part et d'autre du
panneau assurer l’étanchéité de la reprise puis on met en place les cages d'armatures
dimensionnées après la mise en place des cales à béton.
4. Le bétonnage :
Le bétonnage se fait en utilisant des tubes plongeurs descendus jusqu'au fond du forage.
Au fur et au mesure de la montée du béton, la boue de bentonite refoule vers le haut. Celle-ci
est pompée vers la centrale pour y être recyclée.
On arrête le bétonnage dès que le béton est remonté jusqu'au niveau des murettes guides.
Les parois moulées ont plusieurs utilités dans le domaine de la construction tels que :
- Ecrans d’étanchéité
- Un soutènement
- Tranchées en sites urbains à l’air libre ou enterrées comme les voies autoroutières ou
les métro
http://www.confederationconstruction.be/Portals/43/Ex%C3%A9cution%20%20parois
%20moul%C3%A9es%20-%20F.docx.pdf
III. Advantages et inconvenients
1. Avantages :
- les voiles courbes sont possibles. Celles-ci sont très utilisées pour les bassins car cette
forme particulière est auto stable
- la paroi est très rigide ce qui limite grandement les déplacements en tête. Ce point est très
important lorsqu'il existe des bâtiments à proximité.
- si besoin, on peut renforcer la paroi par des contreforts, tirants même ou butons.
2. Inconvénients :
- elle nécessite généralement un étaiement provisoire ou définitif comme les butons, les
tirants, les planchers...).
- les caractéristiques mécaniques et de durabilité du béton sont moindres car le béton est
coulé au contact du sol.
Navigation
Références :
[1] http://www.atlas-fondations.fr/Franki/media/Franki_Media/pdf/Parois-
berlinoises-de-type-1---CSTC.pdf/
[2] www.soilmec.it/juillet2016/ Technology-diaphragm-walls-soilmec-
Technology.pdf/
[3] http://public.iutenligne.net/genie-
civil/geotechnique/fauqueux/parois_moulees/co/ParoisMoulees_17.html
