19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

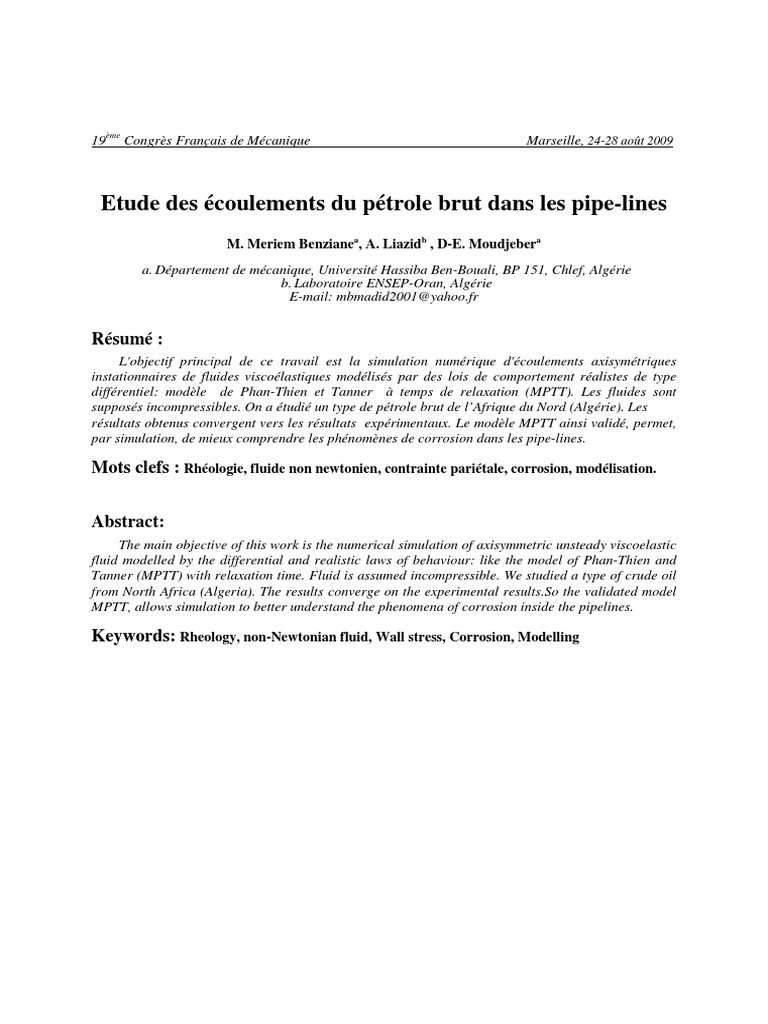

Etude des écoulements du pétrole brut dans les pipe-lines

M. Meriem Benzianea, A. Liazidb , D-E. Moudjebera
a. Département de mécanique, Université Hassiba Ben-Bouali, BP 151, Chlef, Algérie
b. Laboratoire ENSEP-Oran, Algérie
E-mail: mbmadid2001@yahoo.fr

Résumé :
L'objectif principal de ce travail est la simulation numérique d'écoulements axisymétriques
instationnaires de fluides viscoélastiques modélisés par des lois de comportement réalistes de type
différentiel: modèle de Phan-Thien et Tanner à temps de relaxation (MPTT). Les fluides sont
supposés incompressibles. On a étudié un type de pétrole brut de l’Afrique du Nord (Algérie). Les
résultats obtenus convergent vers les résultats expérimentaux. Le modèle MPTT ainsi validé, permet,
par simulation, de mieux comprendre les phénomènes de corrosion dans les pipe-lines.

Mots clefs : Rhéologie, fluide non newtonien, contrainte pariétale, corrosion, modélisation.

Abstract:
The main objective of this work is the numerical simulation of axisymmetric unsteady viscoelastic
fluid modelled by the differential and realistic laws of behaviour: like the model of Phan-Thien and
Tanner (MPTT) with relaxation time. Fluid is assumed incompressible. We studied a type of crude oil
from North Africa (Algeria). The results converge on the experimental results.So the validated model
MPTT, allows simulation to better understand the phenomena of corrosion inside the pipelines.

Keywords: Rheology, non-Newtonian fluid, Wall stress, Corrosion, Modelling

19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

Notations
Symbole Signification Symbole Signification
D Taux de déformation li Temps de relaxation du fluide
Module de cisaillement du
Gi, o tc Effort de cisaillement critique
pétrole brut
Tenseur de vitesse de gradient
L de l'écoulement tw Contrainte de cisaillement à la paroi
macroscopique
Exposant qui dépend des
m tij Contrainte de cisaillement
propriétés des particules
Viscosité relative donnée par de
R Rayon hrel
Krieger et Dougherty
La viscosité du fluide la loi de
r Rayon variable hm
Krieger et Dougherty
La viscosité de cisaillement de taux
t Temps d’écoulement h0
zéro du pétrole brut
La viscosité de cisaillement de taux
T Température h¥ de limite de pétrole brut
La viscosité de cisaillement de taux
V(r) Profil de vitesse hap
de limite de pétrole brut
La viscosité de cisaillement de taux
DP/ L Gradient de pression hap de limite du pétrole brut par Krieger
et Dougherty
Ui , U j Vitesses du fluide hp Viscosité du solvant
Fraction maximum de volume
Fm
de l'emballage (0.63-0.64) [h] Viscosité intrinsèque (2.5)
F Fraction efficace de volume

1. Introduction
Notre travail a mis en relief une compréhension des difficultés inhérentes au transport des
matières épaisses dont le pétrole fait partie : l’industrie pétrolière faisant, ainsi, les frais de cette
problématique [1]. En effet, l’écoulement des hydrocarbures dans les pipe-lines est très souvent
perturbé en raison de l’interaction fluide solide. Vu que le pétrole brut est un fluide non newtonien qui
présente, durant son écoulement, un comportement complexe, il ne peut donc pas, être représenté par
des modèles traditionnels qui considèrent les fluides homogènes. Pour contourner cette difficulté,
nous avons utilisé le Modèle de Phan-Thien et Tanner (MPTT) qui nous semble très vraisemblable
pour modéliser un tel écoulement, et c’est là l’originalité de notre travail. Nous avons obtenu des
résultats satisfaisants, parmi lesquels, la détermination des contraintes normales, les contraintes
tangentielles, les gradients de pressions [2].
19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

2. Modèle de MPTT
Le modèle de MPTT est aujourd'hui, le seul modèle capable de tenir compte des spécificités du
pétrole brut et de son écoulement. Ce modèle présente cependant un certain nombre de limites qui ne
permet pas de correspondre parfaitement à la réalité de l'écoulement du pétrole brut [3] :
·Taux de création,
·Taux de destruction indépendants du temps.
Une hypothèse restrictive en ce qui concerne la distribution statistique :
La distribution gaussienne utilisée ici est en contradiction avec le fait que l'élément soit en
mouvement. Les modèles MPTT seront appliqués à l'écoulement de pétrole brut dans une conduite. Le
problème est considéré axisymétrique. Pour apprécier la qualité des résultats obtenus, différents
pétroles bruts seront étudiés. Une comparaison avec des résultats expérimentaux permettra de valider
la méthode [4], [5].

Dt i
li , 0 + s i (trt i )t i = 2h m D (1)
Dt
[h ]f m
é fù hm æ trt ö
Avec hm = h p ê1 - ú , hrel = et s i = expçÎ i ÷
hp ç G ÷
ë fm û è i,0 ø

3. Calcul de chute de pression

Dans le cas d’un écoulement stationnaire dans un pipeline (figure 1), l'équilibre des forces permet
d’écrire une relation entre la contrainte à la paroi et le gradient de pression [6] :

¶p r
tw = (2)
¶z 2
tw

r
z
P(z) P(z+dz)

Fig.1. Equilibre des forces sur un élément fluide

Cette relation ne dépend pas de la rhéologie du système. Dans le régime laminaire, le calcul du
gradient de pression est lié à la détermination de la viscosité apparente.
Quand la viscosité est connue (ou pour les fluides non newtonien quand la rhéologie est connue),
le calcul de la chute de pression peut être effectué en utilisant l'équation du mouvement (équation 2).
La principale difficulté est de connaître la rhéologie du fluide.
Les contraintes à la paroi ont une forme différente selon que le régime d'écoulement soit
laminaire ou turbulent [7], [8].
 19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

L’étape suivante est de déterminer le profil de vitesse. Les équations de Navier Stockes
associées au modèle de viscosité apparente de Krieger, définie par l'équation (3), permettent
d'obtenir après quelques développements l’expression du profil de vitesse (équation (4)).

h0 - h¥
h ap =h ¥ + m (3)
ét ù
1+ ê ú
ët c û
1
é 13 ù é 1
ù
t t a 3 A2 ú é r + A ù
( ê ) c ú ê A
3
V (r ) = (r - R ) + ê
a a A
R -r +
2 2
- c
- ln (4)
4h ¥ ê 2h
¥ h¥ ú h¥ 2h ¥ ú êë A + R úû
ëê ûú ëê ûú
2h 0 t c
Avec A= , a est la chute de pression.
a h¥

Les figures (2) et (3) représentent la variation de la contrainte de cisaillement et de la contrainte

normale en fonction du temps et du rayon de la conduite.

Fig.2. Contrainte de cisaillement (trz) fonction du Fig.3. Contrainte normale (trr) fonction du temps
temps et du diamètre de conduite, Pétrole brut et du diamètre de conduite, Pétrole brut

Ces résultats ont été obtenus avec le modèle de MPTT. L'intérêt du modèle de Phan-Thien et de
Tanner est qu’il tient compte de nombreuses spécificités rhéologiques du pétrole brut : interactions
entre le pétrole et l'eau.
Les figures (fig.4) et (fig.5) permettent de comparer la variation expérimentale et numérique du
gradient de pression en fonction de la vitesse moyenne pour le Pétrole brut de l’Afrique du Nord [2].
 19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

400.00
Expérience 400.00
Expérience
Modèle MPTT
350.00
Modèle MPTT
350.00

300.00
Gradient de pression (Pa/m)

300.00

Gradient de pression (Pa/m)

250.00
250.00

200.00
200.00

150.00
150.00

100.00
100.00

50.00 50.00

0.00 0.00
1.00 1.50 2.00 2.50 3.00 3.50 4.00 1.00 1.50 2.00 2.50 3.00 3.50 4.00
Vitesse de moyenne (m/s) Vitesse moyenne (m/s)

Fig.4. Comparaison entre modélisation et Fig.5. Comparaison entre modélisation et

expérimentation du gradient de pression en expérimentation du gradient de pression en
fonction de la vitesse moyenne, pour la fonction de la vitesse moyenne, pour la
température T=16.6°C. température T= 20°C.

Les figures (fig.6) et (fig.7) permettent de comparer les contraintes de cisaillement aux parois
obtenues avec le modèle MPPT aux résultats issus du modèle analytique (équation 2), ceci est fait
pour différentes variétés de pétrole brut.

40.00
40.00
Modèle analytique
Modèle analytique
Modèle MPTT
Modèle MPTT 35.00
35.00

30.00
30.00
Contrainte pariétale (Pa)
Contrainte pariétale (Pa)

25.00
25.00

20.00
20.00

15.00
15.00

10.00 10.00

5.00 5.00

0.00 0.00
0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00
Vitesse moyenne (m/s) Vitesse moyenne (m/s)

Fig.6. Contrainte à la paroi- comparaison Fig.7. Contrainte à la paroi- comparaison

entre le modèle analytique et le modèle entre le modèle analytique et le modèle
MPTT pour la température T= 16.6°C. MPTT pour la température T= 20°C.

Il apparaît une bonne concordance entre ces deux familles de résultats. Le modèle de MPTT
prévoit correctement l’évolution des contraintes pariétales. La prévision est meilleure pour une vitesse
d'écoulement supérieure à 1 m/s. Globalement au delà de cette vitesse l’erreur relative n'excède pas
20%.
19ème Congrès Français de Mécanique Marseille, 24-28 août 2009

4. Conclusion
Vu que le pétrole brut est un fluide présentant un comportement non newtonien, la
modélisation de son comportement n’est pas chose aisée. Nous avons décidé d'employer le modèle de
Phan-Thien et de Tanner, apparemment plus réaliste, parce que basé sur une description
microstructurale du fluide. Cependant, certaines hypothèses de ce modèle ne sont pas représentatives
des phénomènes observés. Il faut noter que le modèle de Phan-Thien et de Tanner offre une grande
flexibilité pour le choix de la configuration et des conditions aux frontières. Le calcul des résultats
devrait s’approcher alors de la réalité.

Références
[1] Barry E.G., «Pumping non newtonian waxy crude oils». Journal of the institute of petroleum, Vol.
57, N°. 554, March 1971.
[2] Sinquin A., Palermo T., Peysson Y., «Rheological and flow properties of gas hydrate
suspensions», Oil & Gas Science and Technology- Rev. IFP, vol. 59 (2004) 41-57.
[3] Kane M., Djabourov M., «Rheology and structure of waxy crude oils in quiescent and under
shearing conditions », Journal of Fuel-Elsevier Scientific Publishing Company, vol 83 (2004) 1591–
1605.
[4] Phan Thien N., Tanner R-I., «A new constitutive equation derived from network theory » Journal
of Non-Newtonian Fluid Mechanics- Elsevier Scientific Publishing Company, vol.2 (1977) 353-365.
[5] Amblard A., Bousaid B., «Modelling of the blood flow in an aorta: an attempt. The MPTT and
Modified MPTT models», Tribology and Interface Engineering Series, Vol.48 (2005) 381-387.
[6] Kane M., Djabourova M., Volleb J-L., Lechairec J-P., Frebourg G., « Morphology of paraffin
crystals in waxy crude oils cooled in quiescent conditions and under flow », Journal of Fuel-Elsevier
Scientific Publishing Company, vol.82 (2003) 85-98.
[7] Bousaid B., Py C., «Modelling of the blood flow in the aorta: an attempt. Part II: The
phenomenological and Dumbbell models», Journal of Engineering Tribology, IME, 2002.
[8] Mewuis J., Morton M-D., «Constitution equation based on the transient network concept» - Journal
of Non-Newtonian Fluid Mechanics, Elsevier Scientific Publishing Company, 1983.
[9] Makria A., «Comportement rhéologique des émulsions concentrées de pétrole brut lourd dans
l'eau», Ecole nationale supérieure de techniques avancées, Rapport de recherche 194, Novembre
1984.
