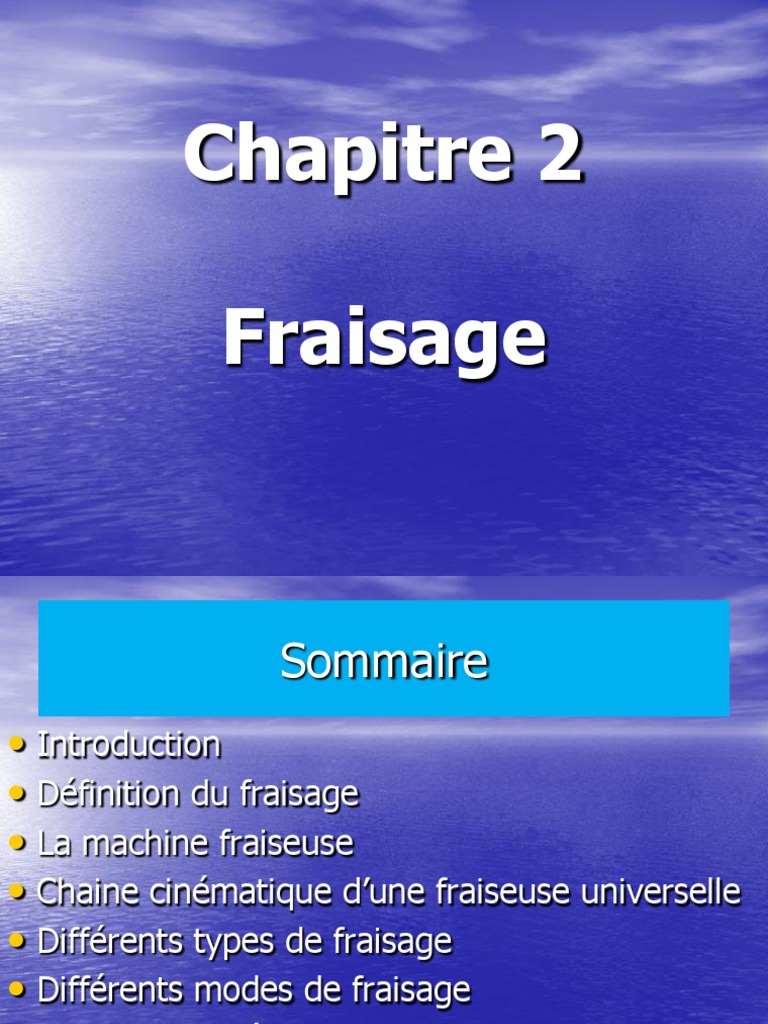

Chapitre 2

Fraisage
 Sommaire
• Introduction
• Définition du fraisage
• La machine fraiseuse
• Chaine cinématique d’une fraiseuse universelle
• Différents types de fraisage
• Différents modes de fraisage
• Principales opérations de fraisage
• Régime de coupe (conditions de coupe)
 Définition du fraisage
Le fraisage est une opération mécanique qui
permet d’usiner des surfaces planes et surfaces
de forme, au moyen d’un outil de coupe appelé
fraise, animé d’un mouvement de rotation
uniforme autour de son axe de révolution :
c’est le mouvement de coupe Mc.
La pièce par contre est animée de
trois mouvements d’avance Ma :
 Transversal,
 Longitudinal,
 Vertical. (Mouvement de pénétration Mp)
 La machine Tour
Les machines outils pour des opérations de
fraisage sont appelé fraiseuses

Il existe 3 types de fraiseuses :

Fraiseuse verticale

Fraiseuse horizontale

Fraiseuse universelle
Eléments de la fraiseuse
 Schéma cinématique
d’une fraiseuse universelle
Contrairement au tour, une fraiseuse est dotée de deux
moteurs électriques, le premier est destiné pour le
mouvement principal (mouvement de coupe) qui est la fraise
par contre le deuxième qui est moins puissant est destiné
pour le mouvement secondaire (mouvement d’avance).
 Différents types de fraisage

Il existe deux types de fraisage :

Fraisage de profil (en roulant)
L’axe de la fraise est parallèle à la surface à
usiner
 Différents types de fraisage

Fraisage de face (en bout)

L’axe de la fraise est perpendiculaire à la surface
à usiner
 Différents modes de
fraisage
Il existe deux modes de fraisage :
Fraisage en opposition
Le mouvement de coupe de la fraise s’oppose au
mouvement d’avance de la pièce
 Différents modes de
fraisage

Fraisage en avalant
Le mouvement de coupe de la fraise est dans le
même sens que celui du mouvement d’avance
de la pièce
Principales opérations de
fraisage
Principales opérations de
fraisage
 Régime de coupe
(conditions de coupe)
• Vitesse de coupe [m/min]

Vc : vitesse de coupe (m/min)

N : fréquence de rotation (tr/min)
Df : diamètre de la fraise (mm)
 Régime de coupe
(conditions de coupe)
• Vitesse d’avance [mm/tr]

az : vitesse d’avance exprimé en (mm/dent)

z : nombre de denture
 Régime de coupe
(conditions de coupe)
• Vitesse d’avance az[mm/dent]
az vitesse d’avance exprimé en (mm/dent)
z nombre de denture

FRAISAGE DE FACE (EN BOUT)

FRAISAGE DE PROFIL (EN ROULANT)

 Régime de coupe
(conditions de coupe)
• Vitesse de pénétration Mp
Il permet à la fraise d’enlever les divers couches du métal

 Surépaisseur h : [mm]
L: longueur de la cote brute [mm]
l: longueur de la cote finie [mm]

 Nombre de passe i : [passe]

h : surépaisseur [mm]
P : profondeur de passe [mm]
 Régime de coupe
(conditions de coupe)
• calcul du temps de coupe
[min]

Surfaçage de face (en bout)

[mm]
Ou : L : longueur de déplacement
lu : longueur d’usinage
l1 : longueur (distance) d’engagement
l2 : longueur (distance) de dégagement
Df: diamètre de la fraise
 Régime de coupe
(conditions de coupe)
Surfaçage de profil (en roulant)

[mm]

Ou : L : longueur de déplacement
lu : longueur d’usinage
l1 : longueur (distance) d’engagement
l2 : longueur (distance) de dégagement
Df: diamètre de la fraise
