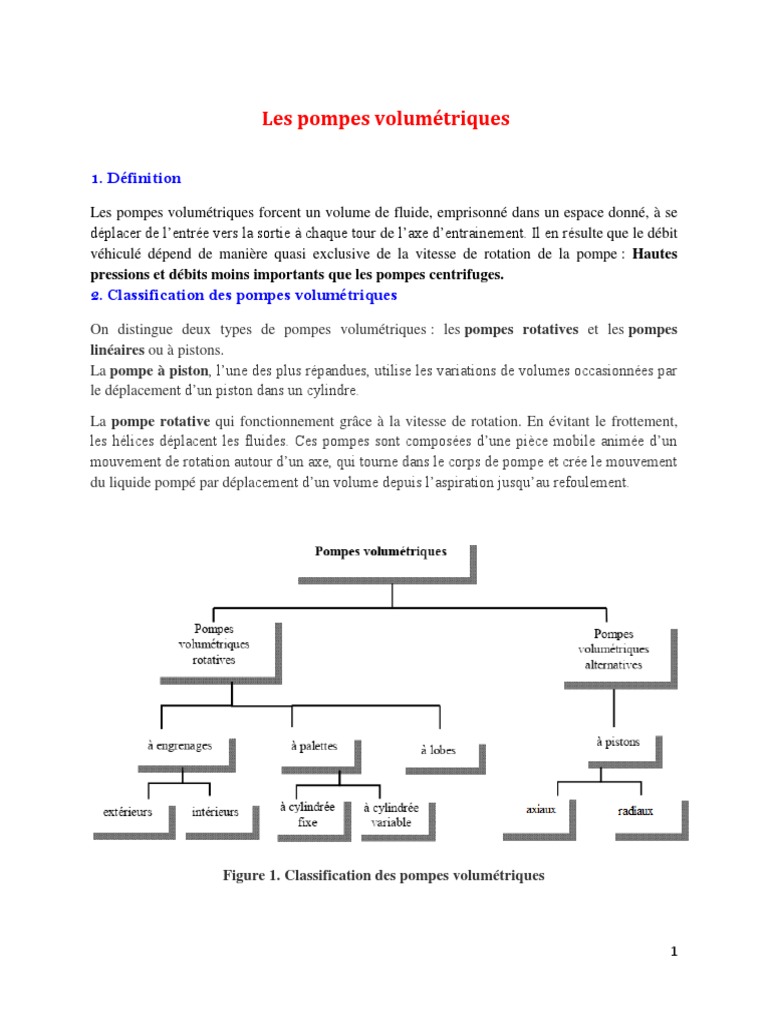

Les pompes volumétriques

1. Définition

Les pompes volumétriques forcent un volume de fluide, emprisonné dans un espace donné, à se
déplacer de l’entrée vers la sortie à chaque tour de l’axe d’entrainement. Il en résulte que le débit
véhiculé dépend de manière quasi exclusive de la vitesse de rotation de la pompe : Hautes
pressions et débits moins importants que les pompes centrifuges.
2. Classification des pompes volumétriques

On distingue deux types de pompes volumétriques : les pompes rotatives et les pompes
linéaires ou à pistons.
La pompe à piston, l’une des plus répandues, utilise les variations de volumes occasionnées par
le déplacement d’un piston dans un cylindre.
La pompe rotative qui fonctionnement grâce à la vitesse de rotation. En évitant le frottement,
les hélices déplacent les fluides. Ces pompes sont composées d’une pièce mobile animée d’un
mouvement de rotation autour d’un axe, qui tourne dans le corps de pompe et crée le mouvement
du liquide pompé par déplacement d’un volume depuis l’aspiration jusqu’au refoulement.

Figure 1. Classification des pompes volumétriques

1
2.1 Pompes volumétriques rotatives

2.1.1 Pompes à engrenages extérieurs

L’huile en provenance du réservoir arrive en A (côté aspiration) remplit les creux de dents des
pignons au niveau de la partie supérieure en C. Ainsi emprisonnée, l’huile est transportée par
les pignons vers la droite et vers la gauche en suivant le contour intérieur du carter. A la fin du
cycle de transport, l’huile est refoulée en R à cause du rapprochement des dents.

Figure 2. Pompes à engrenages extérieurs

Avantages : Volume de refoulement fixe (débit régulier), marche de la pompe réversible,
pompe simple et bon marché.
Inconvénients: Bruyante, surpressions.

2.1.2 Pompes à engrenages intérieurs

Figure 3. Pompes à engrenages intérieurs

Avantages : Débit régulier, marche de la pompe réversible, pompe peu bruyante.

Inconvénients : Nombreuses pièces d’usure

2
2.1.3 Pompes à palettes

Un rotor tourne dans un anneau excentré. Le volume compris entre ces deux éléments est
fractionné par des palettes coulissant dans le rotor. Sur un demi-tour le volume inter - palettes
augmente; c'est l'aspiration. Sur l'autre demi tour, le volume inter - palettes diminue, c'est le
refoulement.

Figure 4. Pompes à palettes

Avantages : Débit régulier, marche réversible de la pompe, assez silencieuse.

Inconvénients : Usure du corps par frottement des palettes, prix élevé.

2.1.4 Pompes à lobes

Similaire aux pompes à engrenages, la technologie des pompes à lobes rotatifs utilise deux lobes
rotatifs qui tournent en emprisonnant un volume de liquide dans une chambre. La rotation
régulière du rotor crée un vide du côté de l’amorçage de la pompe.

Figure 5. Pompes à lobes

3
Avantages: Capacité à pomper une grande quantité de liquides visqueux, économiques et
robustes, fabriquées en acier inoxydable, ce qui leur confère des qualités sanitaires supérieures
(industrie agro-alimentaire et pharmaceutique).

2.2 Pompes volumétriques linéaires

2.2.1 Pompes à pistons axiaux

Les pompes à piston se composent toujours de pistons qui vont et viennent dans un alésage. Le
fluide est aspiré lors du mouvement entrant et refoulé lors du mouvement sortant.

Figure 6. Pompes à pistons axiaux

Avantages : fonctionnement à sec sans dommage, faible inertie des pièces en mouvement, le
débit est plus stable.

Inconvénients : Nécessite une filtration efficace.

2.2.1 Pompes à pistons radiaux

Les pistons sont disposés radialement au stator, leurs axes sont perpendiculaires à l’arbre
d’entraînement principal. L’excentrique est entraîné en rotation par l’intermédiaire de l’arbre et
transforme le mouvement de rotation continu en un mouvement de translation au niveau du
piston.

Avantages : utilisées pour des pressions supérieures à 350 bars, très silencieuses, utilisées dans
les cas de forts débits, durée de vie élevée.

Inconvénients : Prix élevé, débit irrégulier, nécessite une filtration efficace.

4
 Figure 7. Pompes à pistons radiaux

3. Grandeurs associés pompes volumétriques

3.1 La cylindrée Cy
C’est le volume de fluide refoulé ou aspiré par la pompe en l’absence des fuites, pendant une
révolution de l’arbre principal.
Unités : [m3 / tr] ou [l / tr].
3.2 Le débit moyen théorique: ( )
C’est le volume moyen aspiré par unité de temps, connaissant la cylindrée ce débit est déterminé
par :

avec :

N : Fréquence de rotation en [tr /s].

Cy : Cylindrée en [m3/ tr]
3.3 Le débit moyen réel (qv moy réel)
C’est le volume du fluide refoulé réellement, mesuré par unité de temps.

3.4 La puissance mécanique Pm

C’est la puissance fournie à l’arbe d’entrainement de la pompe. Elle peut être donnée par les
deux relations suivantes :

ou

5
avec :
C : Couple d’entrainement de la pompe en [Nm] ;
: vitesse angulaire de l’arbre moteur en [rad / s] ;
: Pression de sortie théorique en [Pa] ;
: Pression d’entrée en [ Pa ] ;

3.5 La puissance hydraulique Ph

C’est la puissance fournie par le fluide à la sortie de la pompe donnée par :

avec :

est la pression mesurée réellement à la sortie en [Pa].

3.6 Le rendement volumétrique

Compte tenu des fuites et de la compressibilité du fluide, le dédit réel et toujours inférieur au
débit théorique, on définit ainsi un rapport :

3.7 Le rendement mécanique

A cause des frottements mécaniques entre les différentes pièces et le frottement du liquide sur les
parois, le couple reçu par la pompe ne sera pas transformé entièrement en pression.
Une chute de pression due à des effets mécaniques et hydrauliques fait passer à

3.8 Le rendement global

C'est le rendement total de la pompe, en tenant compte des pertes par frottement et des fuites
internes

3.9 Le couple d’entrainement (C)

C’est le moment du couple à appliquer sur l’arbre de la pompe [Nm].

est le rendement mécanique.

6
4. Application

Une machine à commande hydraulique est équipée d’une pompe à pistons radiaux, débite
réellement 2,58 L/s pour une pression différentielle de 145 bars. La pompe est entraînée par un
moteur électrique ayant une fréquence de rotation de 1440 tr/mn et une puissance mécanique de
48 KW.
1. Expliquer son principe de fonctionnement de la pompe.
2. Sachant que la pompe à 3 pistons ayant un diamètre de 38, 52 mm et une course de 32,4mm.
Déterminer :
a. La cylindrée de la pompe en [cm3].
b. Le débit moyen théorique en [L/mn].
c. La puissance de refoulement en [KW].
d. Le rendement global en [%].
e. Les rendements, volumétrique et mécaniques en [%].

Eléments de réponses

1. Principe de fonctionnement de la pompe

Le rotor est entraîné en rotation par un moteur électrique et par un système bielle manivelle cette
rotation se transforme en translation alternative des pistons permettant ainsi d’aspirer et de
refouler l’huile en lui accordant une puissance hydraulique.

2.
