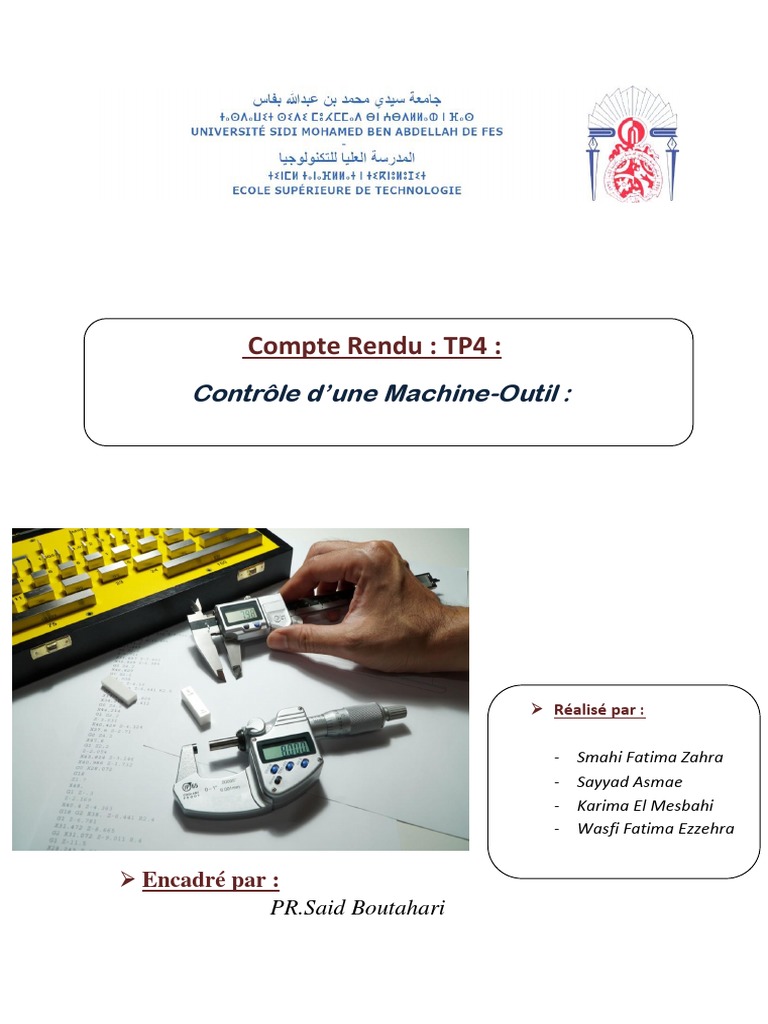

Compte Rendu : TP4 :

Contrôle d’une Machine-Outil :

 Réalisé par :

- Smahi Fatima Zahra

- Sayyad Asmae
- Karima El Mesbahi
- Wasfi Fatima Ezzehra

 Encadré par :
PR.Said Boutahari
 - Dans ce TP on effectue 7 montages sur une Machine-Outil .

I. Montage G1 :
En utilisant un niveau à bulles à cadre de précision de 0.02/1000mm
du longueur L=200mm ce qui
nous donne 4 zones à contrôler
son rectitude des glissiéres dans
le plan vertical :
On trouve dans la zone n°1 et
n°2 son précision = 0.7 mm .
Dans la zone n°3 : la
précision = 0.35mm
Dans la derniere zone , on a
trouvé une précision du
0.4mm
Donc d’après ces résultats de
mesures , on a une surface
incliné d’une angle α
II. Montage G2 :
On réalise le montage
demandé avec une piéce
cylindrique du longueur L=195mm .
Pour calculer la rectitude du
déplacement du charlot dans un plan horizontal passant par la ligne
des pointes avec un comparateur à cadran , ce qui nous a donné un
dégalage de 1.53mm entre deux points séléctionnées .
 III. Montage G3 :
Dans ce montage on effectue le
contrôle dans un plan horizontal
pour trouver le parallélisme du
déplacement de la contre-poupée à
celul du charlot . On a le longueur
de la contre-poupée : L=95mm
On prend le comparateur à cadran
pour contrôler le parallélisme et on
trouve un décalage entre deux
points est 0.01mm

IV. Montage G6 :

On contrôle avec un comparateur à cadran et mandrin le faux-

rond de l’axe de logement du pointe vive , on mesure la sortie du
logement avec une condition de sortie égale à Da/2 de 300mm au
maximum , on obtient ces résultats : L=154mm
M=0.63mm
 V. Montage G7 :

On contrôle le parallélisme de
l’axe de la broche au déplacement
logitudinal du charlot avec un
comparateur à cadran .
Les mesures faut effectuer sur le
plan horizontal et vertical .
- Sur le plan horizontal :
On trouve la longeur de
l’axe de la broche :
L=180mm
Et on calcul le décalage
entre deux points avec un
comparateur à cadran et
trouve 0.36mm

- Sur le plan vertical :

On fait les mêmes étapes au
montage au plan vertican et on
trouve :
L=166mm
Et avec un comparateur on trouve
un dégalage entre points
de 0.03mm .
 VI. Montage G9 :
Dans ce montage on contrôle le
parallélisme de l’axe de
l’extérieur du fourreau au
déplacement du charlot avec le
comparateur à cadran dans les 2
plans : horizontal et vertical .
- Sur le plan horizontal :
On a trouvé aucun décalage sur les
points du l’axe extérieur du
fourreau.
- Sur le plan vertical :
Après qu’on effectue les mesures
correspondants avec le comparateur
à cadran , on a trouvé un décalage
entre points de 0.02mm.

VII. Montage G12 :

On réalise le dernier montage
demandé pour effectuer le contrôle du
parallélisme du déplacement
longitudinal du charlot porte-outil à
l’axe de la broche avec un
comparateur à cadran , et on trouve un
décalage entre points de 0.08mm.
