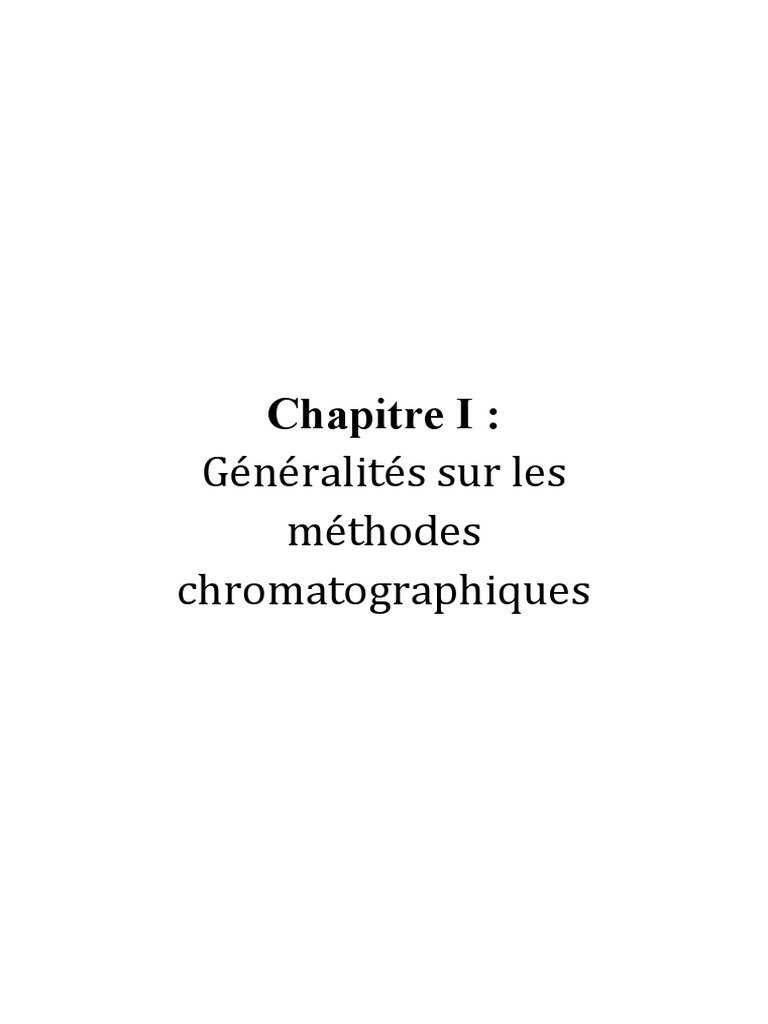

Chapitre I :
Généralités sur les
méthodes
chromatographiques
0
Chapitre I : Généralités sur les méthodes chromatographiques
a) 1-Définition :
b) La chromatographie est une méthode qui permet de séparer les constituants d’un
mélange en phase homogène liquide ou gazeux. C’est une technique de séparation très
puissante qui permet de travailler sur quantités allant jusqu’au µg
c) Lee terme chromatographie vient du grec «chroma =couleur» et «graphein=écrire» a été
réalisée en 1906 par le botaniste russe Mikhail Tswett.
d) Chromatographie et consistait à séparer les pigments d’une feuille d’épinard sur une
colonne en CaCO3 .
e) Tswett constatait : Tout comme les rayons lumineux d’un spectre , les différentes
composantes d’un mélange de colorants se déploient sur la colonne de carbonate de
calcium selon une loi et peuvent ȇtre analyser qualitativement et quantitativement.
f) 2-Principe des méthodes chromatographiques :
Les méthodes chromatographiques sont des méthodes de séparation mettant jeu
différents processus physicochimiques.
Historiquement,l’apparition de ces techniques remonte à 1903,date à laquelle le botaniste
russe M.Tswett a réalisé la séparation de pigments végétaux de la chlorophylle sur une
colonne remplie de carbonate de calcium avec de l’éther de pétrole.La séparation du mélange
en différentes bandes colorées a donné son nom à la méthode chromatographique(du grec
khroma qui signifie couleur).Alors que cette première séparation était basée sur les différeces
d’adsorption des pigments,les méthodes chromatographiques actuelles mettent à profit
différents phénomènes applicables à des substances coloeées ou nom.Des évolutions ont suivi
la première expérience de Tswett.Citons parmi les plus importantes,l’apparition de :
-1938 :la chromatographie sur couches minces (Ismailov et Shraiber) ;
-1939 : la chromatographie par échanges d’ions(Samuelson) ;
-1941 : la chromatographie de chromatographiques partage liquide_liquide(Martin et
Synge) ;
-1952 : la chromatographie en phase gazeuse sur colonnes remplies(James et Martin) ;
-1959 : la chromatographie en phase gazeuse sur colonnes capillaires(Golay) ;
-1962 :la chromatographie en phase supercritique(Klesper) ;
-1968 :la chromatographie en phase liquide haute performance(Giddings et Kirkland).
1
Chapitre I : Généralités sur les méthodes chromatographiques
Figure 1 : Séparation de deux composés dans une colonne remplie de phase
stationnaire
1
Gwenola Burgot , Jean-Louis Burgot: Méthodes instrumentales d’analyse chimique et applications
(3eéditions),Paris ,2011,p 04.
Gwenola Burgot , Jean-Louis Burgot: Méthodes instrumentales d’analyse chimique et applications
(3eéditions),Paris ,2011,p 11.
2
Chapitre I : Généralités sur les méthodes chromatographiques
3-Pics chromatographiques :
La détection des espèces sortantes se fera sur un chromatogramme, grâce à des pics
chromatographiques.Ces pics ne correspondent pas à un seul point fixe mais à une
« déformation » qui tend vers un profil gaussien. Cette déformation est due aux nombreux
transferts entre la phase stationnaire3.
2
Gwenola Burgot , Jean-Louis Burgot: Méthodes instrumentales d’analyse chimique et applications
(3eéditions),Paris ,2011,p 05.
3
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017, p
17.
3
Chapitre I : Généralités sur les méthodes chromatographiques
donc extrapoler l’ensemble des formules ( qui seront ici données en temps de rétention )en
distance et en volume4.
On définit ainsi plusieurs grandeurs en utilisant L la longueur de la colonne ainsi que les
paramètres des pics chromatographiques vus précédemment .
L
La hauteur équivalente à un plateau théorique HEPT=H=
N
4
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017, p
17.
5
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017, p
18.
4
Chapitre I : Généralités sur les méthodes chromatographiques
2 t 2r 2 2
L t r tr tr
Le nombre de plateaux théoriques N= =
H σ 2
( W4 ) 2 =16 ω =5.54 δ
2 2
On peut augmenter N en réduisant le débit de la phase mobile mais l’analyse en sera plus
longue .
5-Théorie cinétique :
Ici ,on prend en compte des paramètres propres à la colonne chromatographique pour
expliquer la séparation.En plus de la vitesse moyenne de déplacement des molécules de la
phase mobile(u),3 paramètres mathématiques entrent en jeu (A,B et C)6.
L
u= t
m
5
Chapitre I : Généralités sur les méthodes chromatographiques
Elle représente la résistance qui existe entre les échanges de soluté entre phase mobile et
phase stationnaire.Plus le débit de la phase mobile est important ,plus C augmente.Elle
empeche la formation de l’équilibre entre le soluté dans la PM et la PS .L’efficacite sera
donc fonction du diamètre des particules et de la diffusion du soluté.
2
d
C= p
Dm
dp ,le diamètre des particules
Dm ,coefficient de diffusion du soluté dans la phase mobile( en cm2.s-1)
d.Equation de Van Deemter
8
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017, p
19.
6
Chapitre I : Généralités sur les méthodes chromatographiques
Le débit optimal est alors obtenu au point d’inflexion de la courbe .Pour le calculer il faut
utiliser la dérivée mathématique et la résoudre .
B
H=A+ +C.u
U
H’= - B ⁄ U 2+C
B
On veut H’=0 soit - 2 +C=0
u
6. Eléments de mesures :
9
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017, p
19.
7
Chapitre I : Généralités sur les méthodes chromatographiques
a .Rétention
i . Distribution
le soluté se répartit entre la phase stationnaire et la phase mobile.La distribution se mesure
alors par le rapport des concentrations dans chacune des phases ,on obtient alors le coefficient
de distribution K10.
Cs
K=
Cm
Cs ,la concentration dans la phase stationnaire
Cm ,la concentration dans la phase mobile
ii.Temps et volume de rétention
Il s’agit du temps ou du volume nécessaire de phase mobile que pour qu’un composé
traverse la colonne chromatographique.
Au niveau du chromatogramme, c’est l’endroit ou’le pic chromatographique est maximal.
En connaissant le débit D de la phase mobile, on peut facilement déterminer le temps de
rétention tr grace au volume de rétention Vr.
Vr= tr.D que l’on peut extrapoler à Vm =tm.D (volume et temps mort )
On peut relier le volume de rétention aux volumes de phases mobiles et stationnaire grace au
facteur de distribution.
Vr=Vm+K.Vs
Le temps (ou volume de rétention )est dépendant de plusieurs paramètres :
-La vitesse de la phase mobile
10
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017,
p 20.
8
Chapitre I : Généralités sur les méthodes chromatographiques
Vr
Vs= ¿
Vr Vr t r −t
K’= K . k . V = V =
¿ ¿ m
m m tm
On en déduit également
tr=tm(1+K’) et Vr=Vm(1+k’)
b.Sélectivité
le facteur de sélectivité α caractérise la distance qui sépare les sommets de deux pics11.
Kb K 'b t
α= = = ¿
K a K ' a t r −t m a
c.Résolution
Pour avoir une bonne séparation des compsés,les pics chromatographiques doivent ȇtre les
plus distincts possibles (chevauchements minimums), ceci est mesuré grâce à la résolution
(Rs).Il a été démontré que la résolution est optimale si il y a plus de 99,8% de séparation drs
pics , ce qui correspond à une Rs ¿ 1.5.
Cela correspond à une résolution optimale ,on pourra par exemple moduler le débit (donc
le temps d’analyse) pour améliorer la résolution .Il n’est cependant pas nécessaire d’avoir une
résolution trop élevée sous peine que le temps d’analyse ne s’allonge inutilement12.
11
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017,
p 20.
12
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017,
p 20.
9
Chapitre I : Généralités sur les méthodes chromatographiques
t¿ t¿
Rs=2. =1.18.
W b +W a δ b+ δ a
Avec : - la largeur à mi-hauteur δ =2.35σ
-la largeur à la base du pic ω=4 σ =1.7 δ
On peut é galement estimer la r é solution grace à des approximations prenant en compte≤nombre de
plateaux théoriques N ,le coefficientde sélectivité α , et le facteur de rétention K’.
1 α
→ Rs=
4 √ Nb . 1 .
α
Si on prend en compte la moyenne du nombre de plateaux théoriques N et du facteur de
rétention K ' des composés A et B
1 α −1
→ Rs=
2 √ N.
α+ 1
.
10
Chapitre I : Généralités sur les méthodes chromatographiques
V pm
La porosité de la colone : ε =
VT
Vc
Le débit de la phase mobile: D= u.ε . π . r 2 =ε .
tm
L
Avec u la vitesse de la phase mobile ( u = ) et r le rayon de colonne .
tm
Rs =¿ ¿ ¿
13
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017,
p 21.
14
Exercices méthodologiques : Guillaume Grzych, Claire Duployez, Prépa Pharma, (2 eéditions), belgique, 2017,
p 21.
11
Chapitre I : Généralités sur les méthodes chromatographiques
Rs=¿ ¿ ¿ ×
√N
4
La substitution dans l’équation 3 et le réarrangement des termes conduisent à une expression
de RS en fonction des fanteurs de capacité de A et de B. On écrit
K ' B− K '
×√
N
Rs = A
1+ K ' B 4
En éliminant K’A dans cette zxpression par substitution dans l’équation 4, on obtient
( α )( 1+ K ' )
√ N α −1 K 'B
Rs= (5)
4 B
Ilest suvent souhaitable de calculer le nombre plateaux théoriques requis pour obtenir la
résolution souhaitée .Une transformation directe de l’équation 5 donne
( α −1 )( )
α 1+ K ' B
N=16Rs2 2 2
(6)
K 'B
On recontre parfois des formes simplifiées des équations 5 et 6 lorsque l’on tente de séparer
très voisines rendent leur séparation difficile.Ainsi, lorsque KA≈ KB, l’équation 7 indique que
K’A≈ K’B=K’ et l’équation 8, que α → 1.Ces approximations conduisent ,par l’intermédiaire
des équations 5 et 6 ,aux formes simplifiées15
Rs¿
4 ( 1+ K ' )
√ N (α −1 ¿ K ' (9)
N=16R2s ( α −1
1
) ( 1+KK' ' )
2 2
(10)
15
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 689.
16
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 689.
12
Chapitre I : Généralités sur les méthodes chromatographiques
Le temps (tR)B requis pour une séparation est déterminé par la vitesse vB du soluté le plus
lent (équation 11) ; il s’éctit
v B= L
¿¿¿
NH ( 1+ K ' B )
(tR)B =
u
Ou’ u est la vitesse linéaire d’écoulement de la phase mobile .Quand on combine cette
équation avec l’équation 6, on obtient
3
16 R 2s H α (1+ K 'B )
( )
2
(tR)B= 2
(14)
u α −1 ( K 'B )
17
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 689.
13
Chapitre I : Généralités sur les méthodes chromatographiques
Ainsi, pour obtenir une résolution de 1,5 en 17,63 minutes sur une colonne de 30 cm,il est
nécessaire de diminuer de moitié la hauteur équivalente à un plateau théorique.
Modification de H
L’exemple 1f a montré que l’on pouvait améliorer résolution de manière significative en
diminuant la hauteur équivalente à un plateau théorique sans cependant allonger la durée de
l’expérience .Le tableau 1 indique les paramètres dont le réglage contribuera à ce
but.Remarquez qu’une diminution des dimensions particulaires du matériau de remplissage
B
conduit à une nette amélioration de H.Lorsque la phase mobile est un liquide, est très
u
souvent négligeable, on peut alors diminuer H en utilisant un slvant moins visqueux,ce qui
revient à augmenter le coefficient de diffusion du soluté dans la phase mobile18.
Modification du facteur de rétention :
Une séparation peut souvent etre optimisée de manière importante par une modification du
facteur de rétention K’B.L’augmentation de K’B améliore généralement la résolution, mais au
détriment de la durée d’élution.Pour déterminer le domaine optimal des valeur de K’B,on
réécrit l’équation 5 sous la forme
Q K 'B
Rs=
1+ K ' B
et l’équation 15
3
( 1+ K ' B )
(tR)B=Q’ 2
( K ' B)
Où Q et Q’ contiennent les termes non utilisés des deux équations .La figure 2 représente un
graphique de R s /Q et ( t R ) B / Q' en fonction de K’B ,ou’ l’on a admis que Q et Q’ demeurent
pratiquement constants.Il est clair qu’il faut écarer les valeurs de supéieures à10 car elles
n’entraȋnent qu’une faible augmentation de la résolution au détrment d’un allongement
considérable des durées de séparation.Le minimum de la courbe de temps d’élution
correspond à une valeur de K’B voisine de 2.Les valeurs optimales de K’B sont généralement
comprises entre 1 et 5.
18
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 689-691.
14
Chapitre I : Généralités sur les méthodes chromatographiques
Figure 2 : Effet de facteur de capaçité K’B sur la résolution Rs st sur le temps d’élution
(tR)B .On a admis que Q et Q’ restent constants lorsque K’B varie .
19
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 691.
15
Chapitre I : Généralités sur les méthodes chromatographiques
16
Chapitre I : Généralités sur les méthodes chromatographiques
20
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 691.
21
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 691-692.
17
Chapitre I : Généralités sur les méthodes chromatographiques
22
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 692.
23
Skoog, Holler, Nieman: Principes d’analyse instrumentale (5 eéditions),Espagne ,2003,p 693.
18
