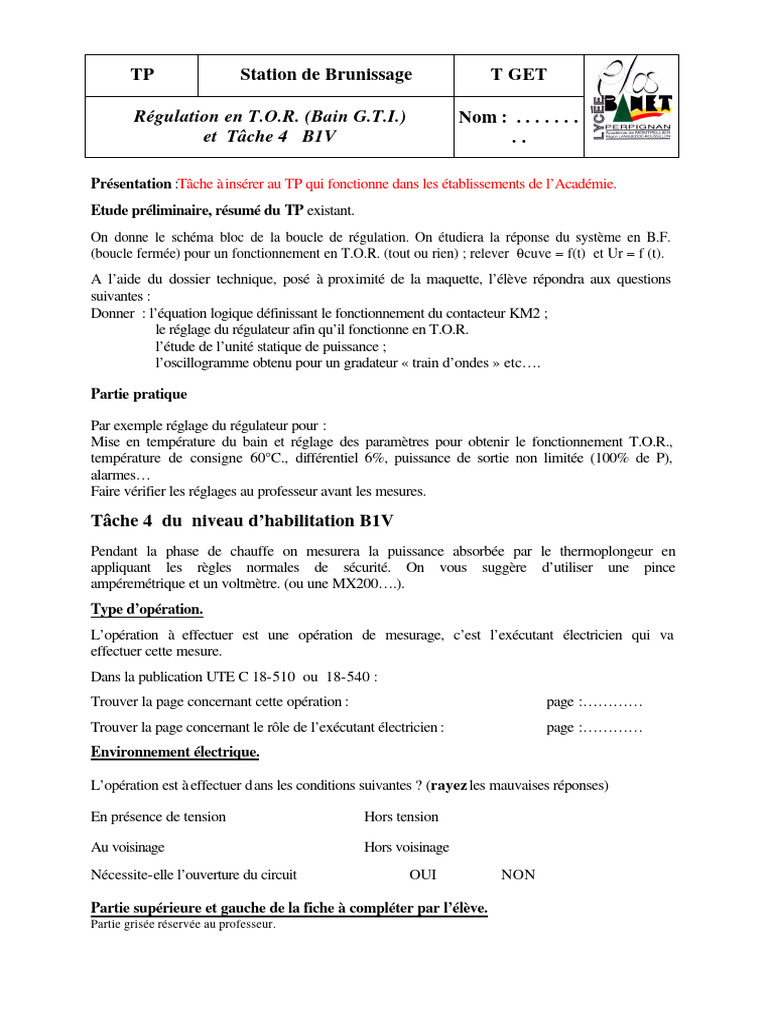

TP Station de Brunissage T GET

Régulation en T.O.R. (Bain G.T.I.) Nom : . . . . . . .

et Tâche 4 B1V ..

Présentation :Tâche à insérer au TP qui fonctionne dans les établissements de l’Académie.

Etude préliminaire, résumé du TP existant.
On donne le schéma bloc de la boucle de régulation. On étudiera la réponse du système en B.F.
(boucle fermée) pour un fonctionnement en T.O.R. (tout ou rien) ; relever θcuve = f(t) et Ur = f (t).
A l’aide du dossier technique, posé à proximité de la maquette, l’élève répondra aux questions
suivantes :
Donner : l’équation logique définissant le fonctionnement du contacteur KM2 ;
le réglage du régulateur afin qu’il fonctionne en T.O.R.
l’étude de l’unité statique de puissance ;
l’oscillogramme obtenu pour un gradateur « train d’ondes » etc….

Partie pratique

Par exemple réglage du régulateur pour :

Mise en température du bain et réglage des paramètres pour obtenir le fonctionnement T.O.R.,
température de consigne 60°C., différentiel 6%, puissance de sortie non limitée (100% de P),
alarmes…
Faire vérifier les réglages au professeur avant les mesures.

Tâche 4 du niveau d’habilitation B1V

Pendant la phase de chauffe on mesurera la puissance absorbée par le thermoplongeur en
appliquant les règles normales de sécurité. On vous suggère d’utiliser une pince
ampéremétrique et un voltmètre. (ou une MX200….).
Type d’opération.
L’opération à effectuer est une opération de mesurage, c’est l’exécutant électricien qui va
effectuer cette mesure.
Dans la publication UTE C 18-510 ou 18-540 :
Trouver la page concernant cette opération : page :…………
Trouver la page concernant le rôle de l’exécutant électricien : page :…………
Environnement électrique.

L’opération est à effectuer dans les conditions suivantes ? (rayez les mauvaises réponses)

En présence de tension Hors tension

Au voisinage Hors voisinage

Nécessite-elle l’ouverture du circuit OUI NON

Partie supérieure et gauche de la fiche à compléter par l’élève.

Partie grisée réservée au professeur.
NOM DE L’ELEVE : DATE :

Donneur d’ordre
Tâches Niveau
Professeur :
d’habilitation
B2 Chargé de Tâche 4 Mesurer des grandeurs électriques
Travaux B1 V

Conditions : L’installation est en service

L’équipement « Bain G.T.I. » est sous tension
Lieu : « Zone systèmes »

EQUIPEMENTS DE PROTECTION INDIVIDUELLE

Lunette anti-UV Casque isolant et anti-choc ou coiffe isolante
Vêtement de protection Paire de gants de travail et gants isolants avec étui
EQUIPEMENTS COLLECTIFS DE SECURITE EQUIPEMENTS INDIVIDUELS DE SECURITE
Ecran de protection Cadenas
Macaron de consignation
Banderole de balisage de zone
Outils isolants
Pancarte d’avertissement de travaux Chaussures à semelle isolante ou tapis isolant

MOYENS RESULTATS ATTENDUS

Ordre écrit :
Bain GTI 1 Réception et interprétation de l’ordre écrit
Très bien bien insuffisant non réalisé

2 Choix et vérification des équipements de protection

Très bien bien insuffisant non réalisé
Dossier technique
Appareil(s) de mesure 3 Préservation de sa propre sécurité
adapté. Très bien bien insuffisant non réalisé

4 Repérage des points ou lieux de mesurage sur le

Mesurer les grandeurs schéma puis localisation sur le système.
électriques du système en Très bien bien insuffisant non réalisé
phase de chauffe
5 Vérification du matériel de mesure, choix des calibres
Mesurer la tension. Très bien bien insuffisant non réalisé
Valeur mesurée :
6 Mesurage effectué correctement, bon report des
Mesurer le courant. valeurs dans le tableau ci-contre
Valeur mesurée : Très bien bien insuffisant non réalisé

7 Fin d’exécution de la tâche

Très bien bien insuffisant non réalisé

Résultats obtenus pour la tâche prévue :

Très bien Bien Insuffisant Non
Observations du professeur : réalisé
