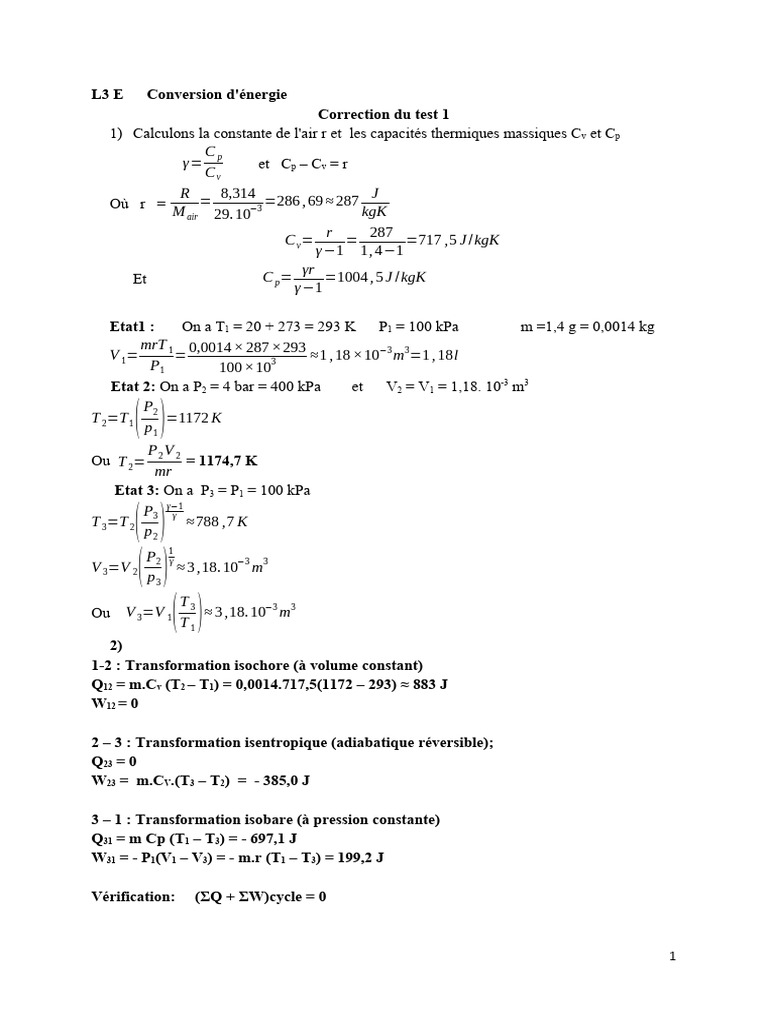

L3 E Conversion d'énergie

Correction du test 1
1) Calculons la constante de l'air r et les capacités thermiques massiques Cv et Cp
Cp
γ= et Cp – Cv = r
Cv
R 8,314 J
Où r = = =286 , 69 ≈ 287
M air 29. 10 −3
kgK
r 287
C v= = =717 ,5 J /kgK
γ −1 1, 4−1
γr
Et C p= =1004 , 5 J /kgK
γ −1

Etat1 : On a T1 = 20 + 273 = 293 K P1 = 100 kPa m =1,4 g = 0,0014 kg

mrT 1 0,0014 × 287 ×293 −3 3
V 1= = 3
≈1 , 18 ×10 m =1 , 18l
P1 100 ×10
Etat 2: On a P2 = 4 bar = 400 kPa et V2 = V1 = 1,18. 10-3 m3

T 2=T 1
( )
P2
p1
=1172 K

P2V 2
Ou T 2= = 1174,7 K
mr
Etat 3: On a P3 = P1 = 100 kPa

( )
γ−1
P3 γ
T 3=T 2 ≈788 ,7 K
p2

( )
1
P2 γ −3 3
V 3=V 2 ≈ 3 ,18. 10 m
p3

Ou V 3=V 1 ( ) T3
T1
−3 3
≈ 3 ,18. 10 m

2)
1-2 : Transformation isochore (à volume constant)
Q12 = m.Cv (T2 – T1) = 0,0014.717,5(1172 – 293) ≈ 883 J
W12 = 0

2 – 3 : Transformation isentropique (adiabatique réversible);

Q23 = 0
W23 = m.CV.(T3 – T2) = - 385,0 J

3 – 1 : Transformation isobare (à pression constante)

Q31 = m Cp (T1 – T3) = - 697,1 J
W31 = - P1(V1 – V3) = - m.r (T1 – T3) = 199,2 J

Vérification: (ΣQ + ΣW)cycle = 0

1
b) Variation d'énergie interne
ΔU12 = Q12 + W12 = Q12 = 883 J
ΔU23 = Q23 + W23 = W23 = - 385,0 J
ΔU31 = Q31 + W31 = - 697,1 + 199,2 = - 497,9 J

Variation d'entropie
ΔS12 = m.Cv.ln(T2/T1) = 1,39 J/K
ΔS23 = 0
ΔS31 = m.Cp.ln(T1/T3) = - 1,39 J/K

Vérification: ΣΔUcycle = 0 et ΣΔScycle = 0

3) Représentation du cycle sur le diagramme

4) a) Travail du cycle
Wcycle = W12 + W23 + W31 = 0 - 385 +199,2 = - 185,8 J

ou Wcycle = - (Qc + QF) = -(Q12 + Q31) = - (883 – 697,1) = - 185,9 J

b) Rendement
|W cycle|
ηth = =0 , 21(21 %)
QC
ou
QF
ηth =1+ =0 , 21(21 %)
QC

5) Utiliser la chaleur Q31 pour le chauffage du fluide lors de la

transformation isochore 1-2 au lieu de la rejeter à la source froide
(Cycle à régénération)
