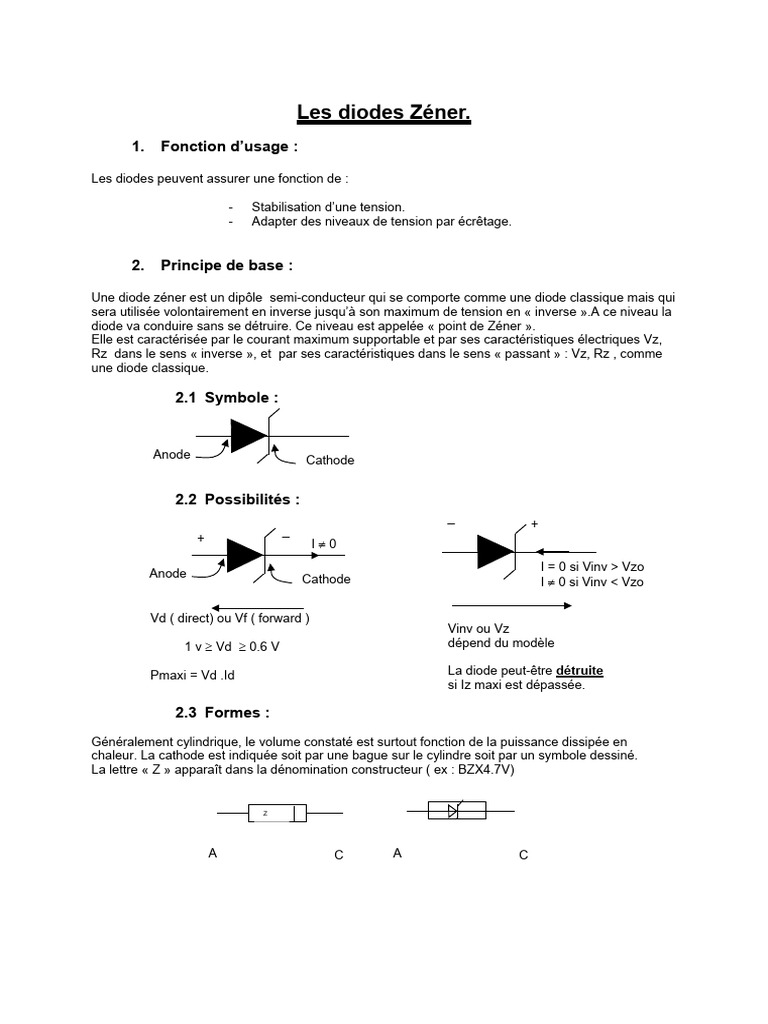

Les diodes Zéner.

1. Fonction d’usage :

Les diodes peuvent assurer une fonction de :

- Stabilisation d’une tension.

- Adapter des niveaux de tension par écrêtage.

2. Principe de base :

Une diode zéner est un dipôle semi-conducteur qui se comporte comme une diode classique mais qui
sera utilisée volontairement en inverse jusqu’à son maximum de tension en « inverse ».A ce niveau la
diode va conduire sans se détruire. Ce niveau est appelée « point de Zéner ».
Elle est caractérisée par le courant maximum supportable et par ses caractéristiques électriques Vz,
Rz dans le sens « inverse », et par ses caractéristiques dans le sens « passant » : Vz, Rz , comme
une diode classique.

2.1 Symbole :

Anode Cathode

2.2 Possibilités :
_
+
_
+
I0
I = 0 si Vinv > Vzo
Anode Cathode I  0 si Vinv < Vzo

Vd ( direct) ou Vf ( forward )
Vinv ou Vz
1 v  Vd  0.6 V dépend du modèle

Pmaxi = Vd .Id La diode peut-être détruite

si Iz maxi est dépassée.

2.3 Formes :
Généralement cylindrique, le volume constaté est surtout fonction de la puissance dissipée en
chaleur. La cathode est indiquée soit par une bague sur le cylindre soit par un symbole dessiné.
La lettre « Z » apparaît dans la dénomination constructeur ( ex : BZX4.7V)

A C A C
 2.4 Caractéristiques électriques :

Id (mA)
Hyperbole de
Vzo = qqs diz de dissipation
volts à plusieurs Ip = Pmaxi / Vd
centaines

Il est nommé
« Point de Zéner »

- Vr
Vd

Début de la conduction Vd0

de la diode en inverse = Début de la
conduction de la diode

1 v  Vd  0.6 V

 Dans les zones de conductions les courbes sont de formes exponentielles de type
I = K1 . e K2 .T .Vr , où T est la température en degré KELVIN.

 Ces fonctions peuvent-être décomposées en éléments simples par le théorème de

TAYLOR-LAGRANGE. A 20°C celle-là se ramène à deux expressions simplifiées :

Iz = Vz –Vz0 / Rz

1) Iz = Vz –Vz0 / Rz Rz est la résistance dynamique de la diode en inverse.

Rz = , elle est fonction du modèle utilisé.

Id = Vd –Vd0 / Rd
2) Id= Vd –Vd0 / Rd Rd est la résistance dynamique de la diode en inverse.

Rd = , elle est fonction du modèle utilisé.

 Il est possible de créer un modèle électrique de la diode dans le sens inverse et

passant, en se servant des caractéristiques simplifiées de Vz = f (Iz ) et Vd = f ( Id ).
La partie « sens direct », n’est en principe, jamais utilisée.

Vz = Vz0 – Rz . Iz

Anode Rz Cathode
+ I0 Iz

Anode Cathode

Vz0

Vz
 Rz = qqs ohms. Se référer aux documents constructeurs.

 La conduction ne peut se faire en inverse si Vz < Vz0 , si ce n’est pas le cas, la diode
est « bloquée » et Iz = 0. ( Et non supérieure à 0, comme pourrait le faire croire un
calcul théorique ).

 Si l’on impose une différence de potentiel supérieure à Vzo, l’on atteint le « point de
Zéner, un effet d’avalanche se produit et la diode conduit. Si Iz est limitée et que
P consommée < P maximum,
il est possible de revenir en arrière.

 Si Iz n’est pas limitée et que P consommée > P maximum, la diode se détruit.

Il n’est plus possible de revenir en arrière.

 La diode zéner, dans le sens « inverse » se comporte comme un récepteur, jamais

comme un générateur. De même dans le sens passant.

 Il existe la possibilité pour une diode de supporter une brève surintensité car elle
possède un produit i².t caractéristique ( i est la valeur de surintensité et t le temps
maximum avant claquage )
